Monture EQ XL


Recommended Posts

Bonjour

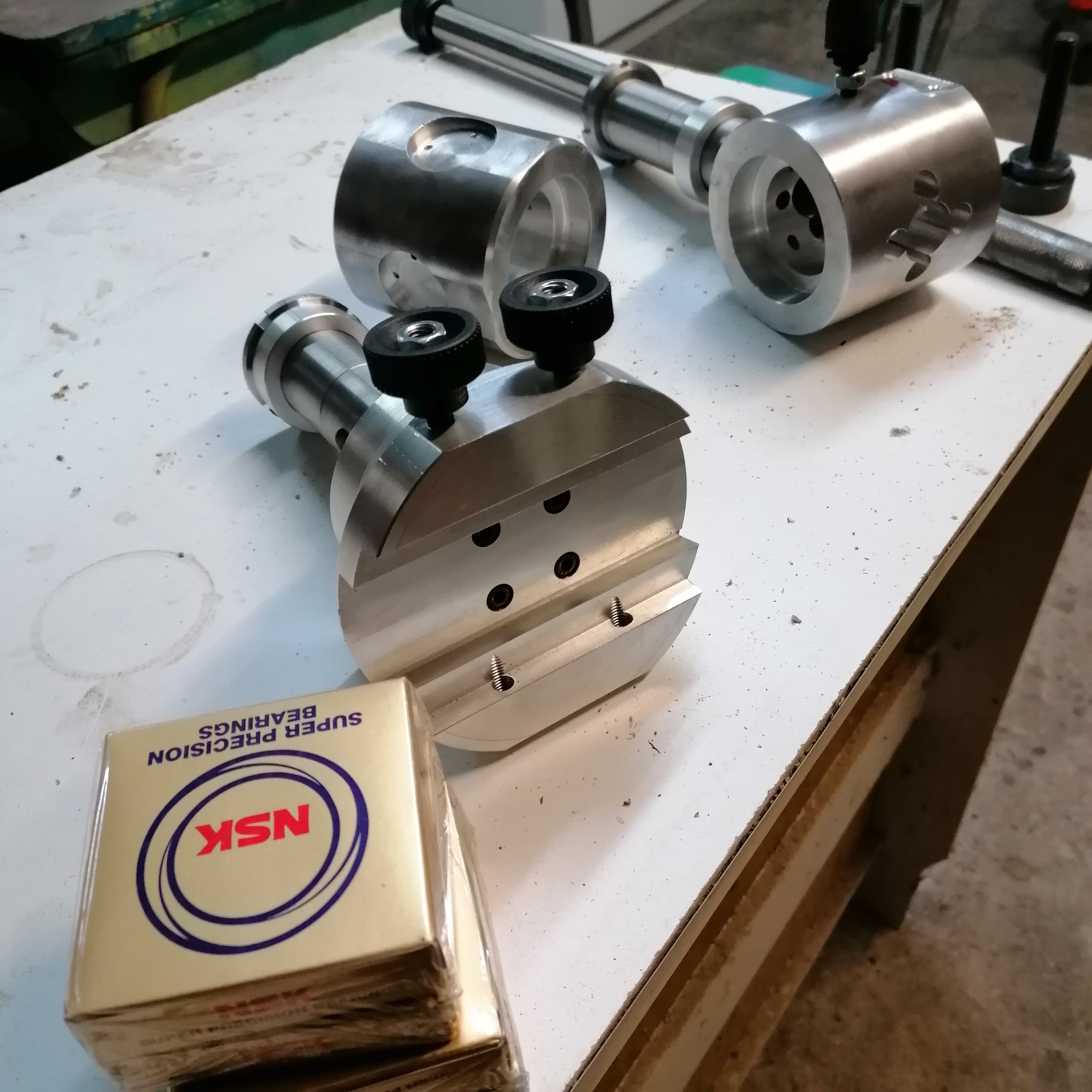

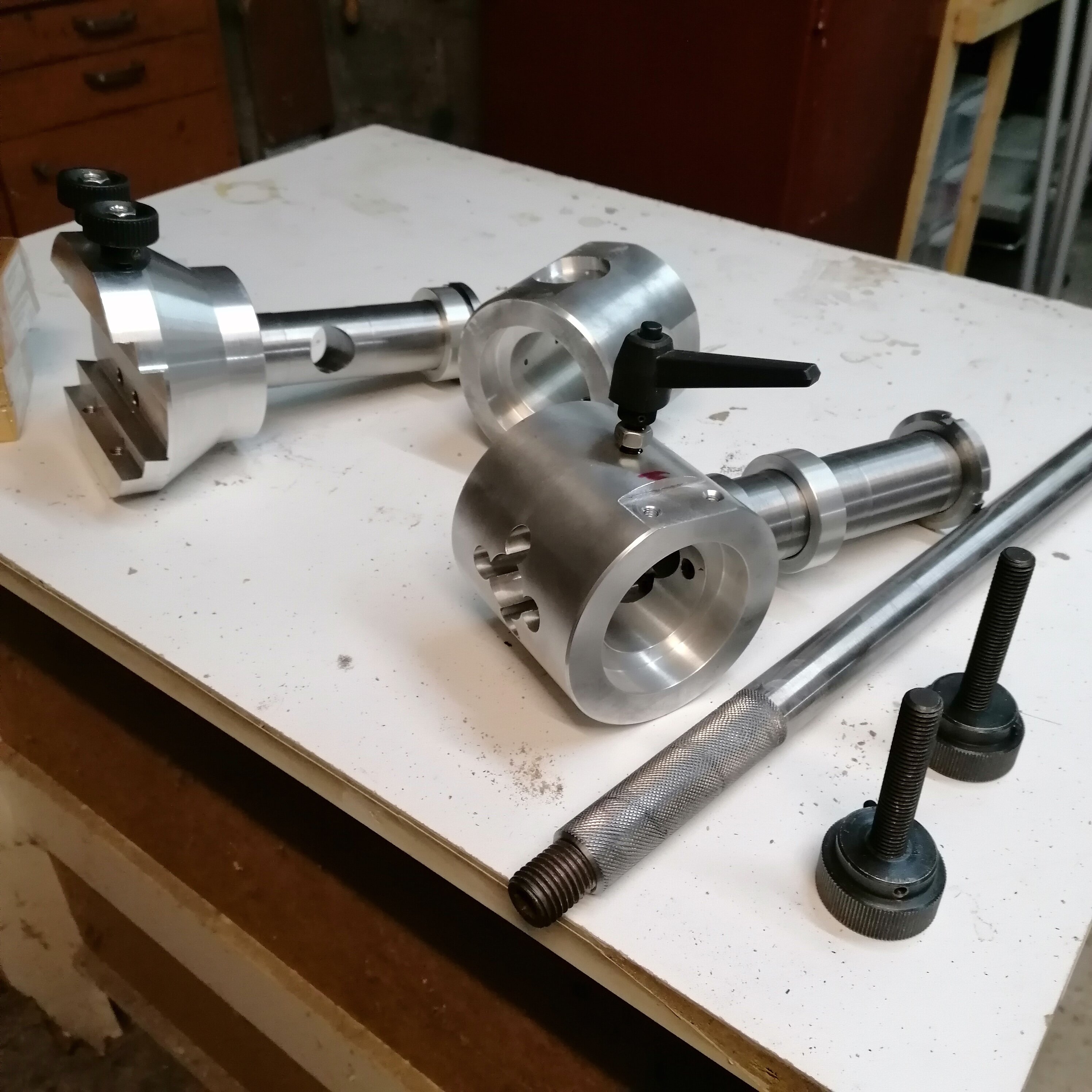

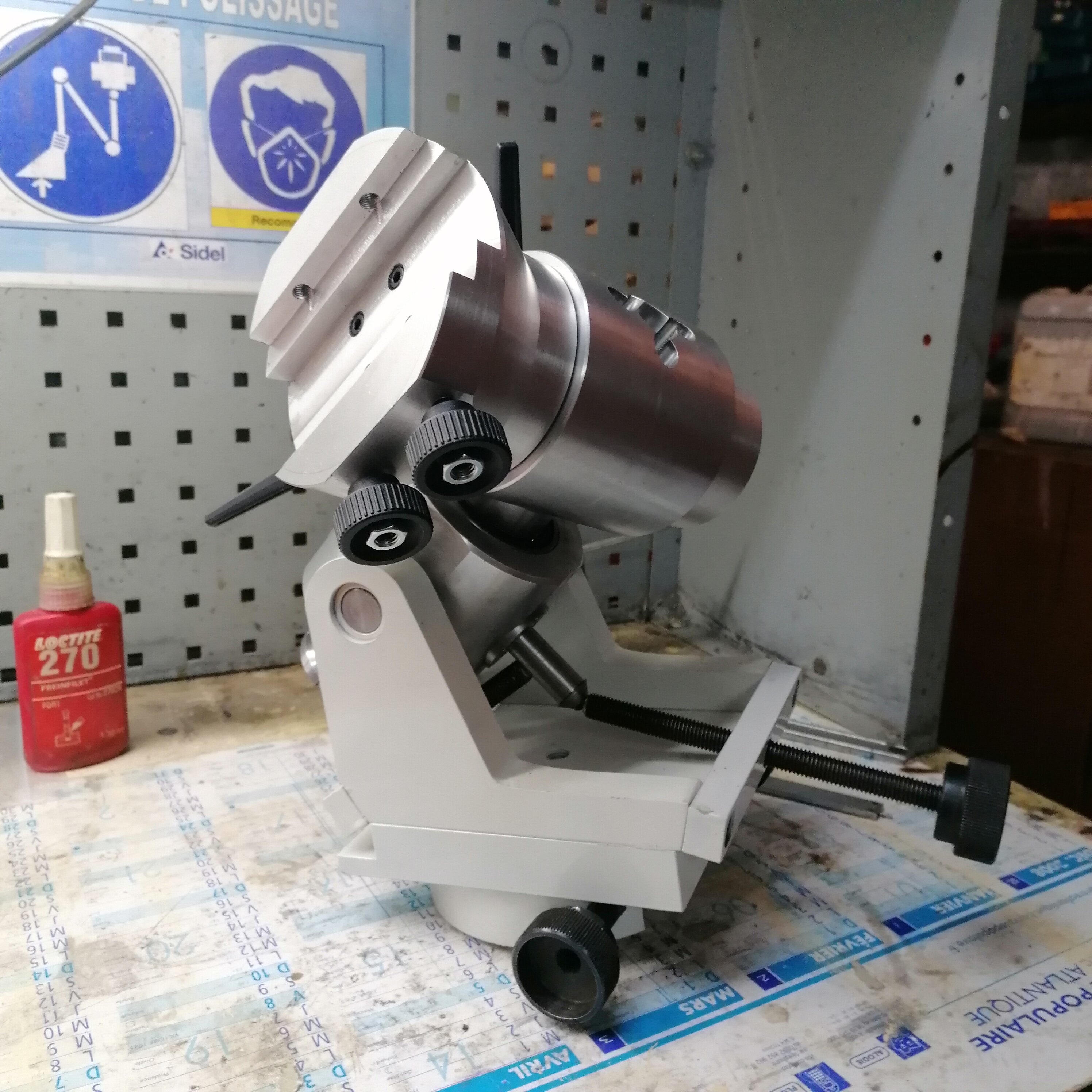

j'ai entrepris la fabrication d'une monture équatoriale pour un futur appareil  un peu plus important. J'ai achevé la conception mécanique et commencé la fabrication (ayant facilement accès à des machines outils) . pour la conception je me suis inspiré de ma monture CELESTRON AVX  en dimensionnant généreusement la mécanique. Par contre j'ai du mal pour prévoir la motorisation , Je pensais monter une transmission secondaire par courroie et poulie synchrone et en primaire un moto réducteur pas à pas par exemple:https://www.gotronic.fr/art-moteur-42sth38-100-18839.htm.

Pouvez vous me conseiller car je ne suis pas à l'aise avec l'électronique

Thierry

Link to post
Share on other sites

Franchement "ça a de la gueule" !

Tu vas aussi usiner des roues dentées / vsf  ? Ou tenter un système à

roue lisse / galets pour l'entrainement ? (ouppss, je suis allé un peu vite,

c'est justement ton questionnement....)



Niveau motorisation, moins tu auras d'engrenages, meilleur sera le suivi !

Il existe des solutions de bons bricoleurs-électroniciens : MCMT 32, Teenastro, ex-Picastro, FS2, etc



Albéric

Edited by xs_man
Link to post
Share on other sites

Après si tu cherches du tout prêt mais à adapter mécaniquement, il y a par exemple le kit goto pour EQ-6 :



https://www.promo-optique.com/fr/systeme-goto/116641-kit-systeme-go-to-monture-equatoriale-eq6



Mieux, il y a en supplément le kit courroies Rowan pour EQ-6 Goto qui permet d'avoir un suivi

encore plus doux :



https://www.pierro-astro.com/materiel-astronomique/montures/kits-de-modification/kit-poulies-courroie-rowan-astro-pour-heq5-our-eq6-3277_detail



C'est pas donné par rapport une solution fabriquée maison. Mais j'ai personnellement expérimenté

le kit goto d'EQ-6 et aussi un Picastro, bien moins cher et aussi bien moins fiable....



Je ne sais pas si un Kit d'EQ-6 suffirait pour ta monture ? Elle pèsera combien ? Elle doit porter quel instrument ?



Albéric

Edited by xs_man
Link to post
Share on other sites

Au départ je partais sur le moto réducteur pas à pas cité dans mon premier message réduction 1/99 et ensuite un couple de poulies et courroie crantée réduction 1/4  mais après réflexion peut être un système vis sans fin/roue creuse rapport 1/100

avec un moteur NEMA17 je ne suis pas encore décidé. Dans le cas de la vis sans fin je dois étudier un système de débrayage pour manipuler les axes manuellement et ce n'est pas facile pour revenir à un réglage entre dents avec un minimum de jeu.

je pense que les ensembles pour monture EQ6 sont un peu justes en puissance, je voudrais ne pas être trop limité en poids d'instrument. VU le dimensionnement et le montage avec roulements à contact obliques je ne dois pas avoir de flexion jusqu'à 25 à 30 kgs d'instrument.

Le fabriquant du moto réducteur annonce un jeu de 1° au secondaire soit après la réduction par 4 un jeu final de 0.25°, on peut acheter un réducteur à jeu réduit soit 0.25° qui amènerait à un jeu final de 0.06° je ne sais pas si c'est acceptable pour un suivi correct.???

Je vais étudier les liens que tu m'as donné concernant les solutions électroniques, je voudrai trouver une solution logicielle sur PC pour piloter les moteurs pas à pas.???

Thierry



Link to post
Share on other sites

Moins tu auras d'engrenages, meilleur sera le suivi, chacun ajoutant ses harmoniques

propres à la courbe d'EP. Pour le visu ou l'imagerie planétaire, ça n'est pas un problème.

Pour le ciel profond en poses longues, là ça devient critique même avec un autoguidage.

Pour moi l'idéal c'est un moteur PAP, deux poulies dentées, une courroie crantée et démultiplication

adaptée avec attaque directe sur la VSF. Aucun engrenage supplémentaire.



Mais c'est à toi de voir selon ce que tu souhaites faire avec cette monture.



Citation

Je vais étudier les liens que tu m'as donné concernant les solutions électroniques, je voudrai trouver une solution logicielle sur PC pour piloter les moteurs pas à pas.???



Demande aux spécialistes du sujet, désolé mais pour moi un système de motorisation non autonome

n'a aucun intérêt.



Albéric

Edited by xs_man
Link to post
Share on other sites

Bonjour,

Comme Albéric : j'aime beaucoup ! Je suppose que c'est réalisé en 2017 voire mieux encore en 7075 ? Si tu publies tes plans, j'en connais un qui va regarder de près :D Question moteur le NEMA17 me parrait suffisant sauf équilibrage douteux. Concernant son pilotage, je regarderai du coté d'un Arduino ...



Norma (apprenti mécanicien ;) )



Link to post
Share on other sites

Bonsoir

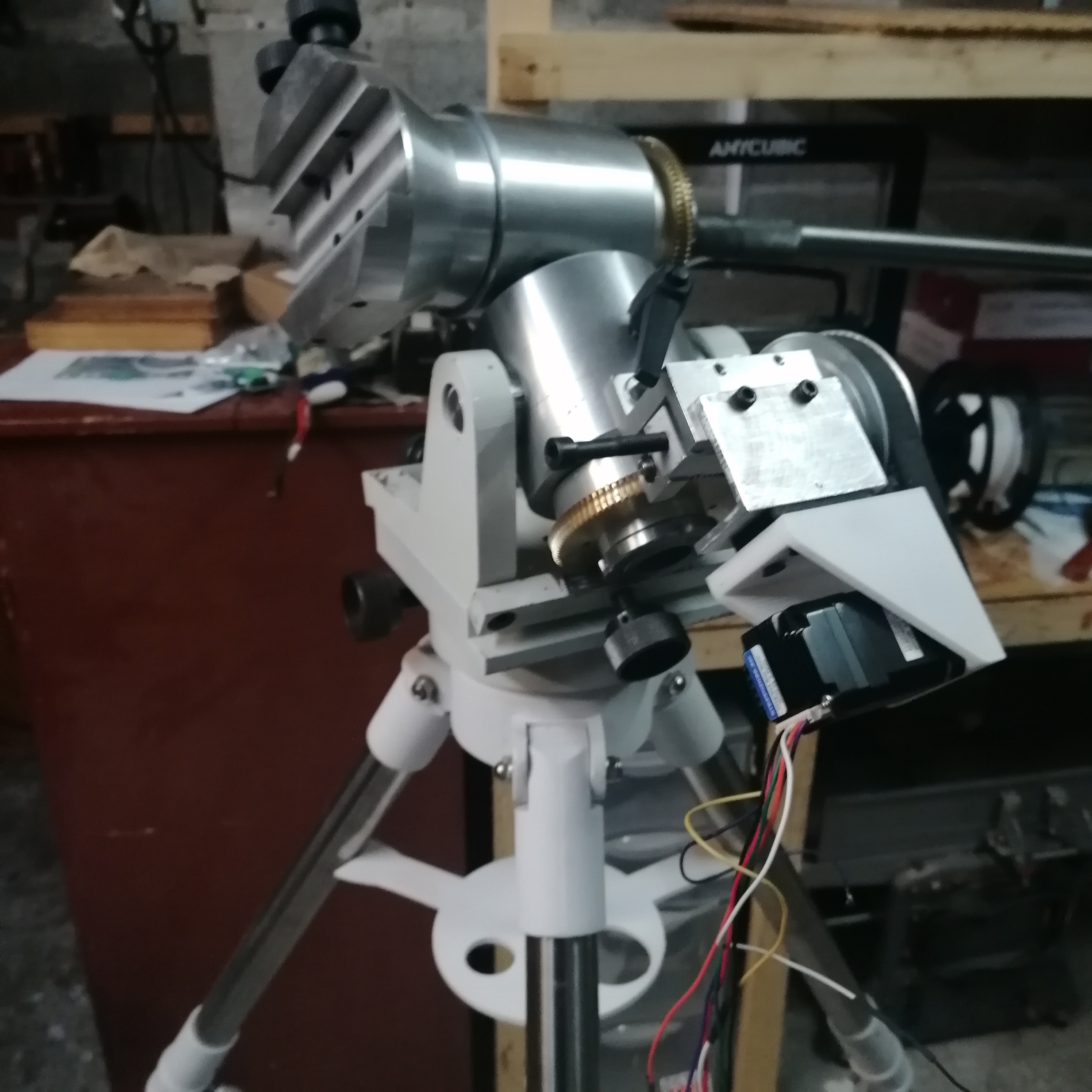

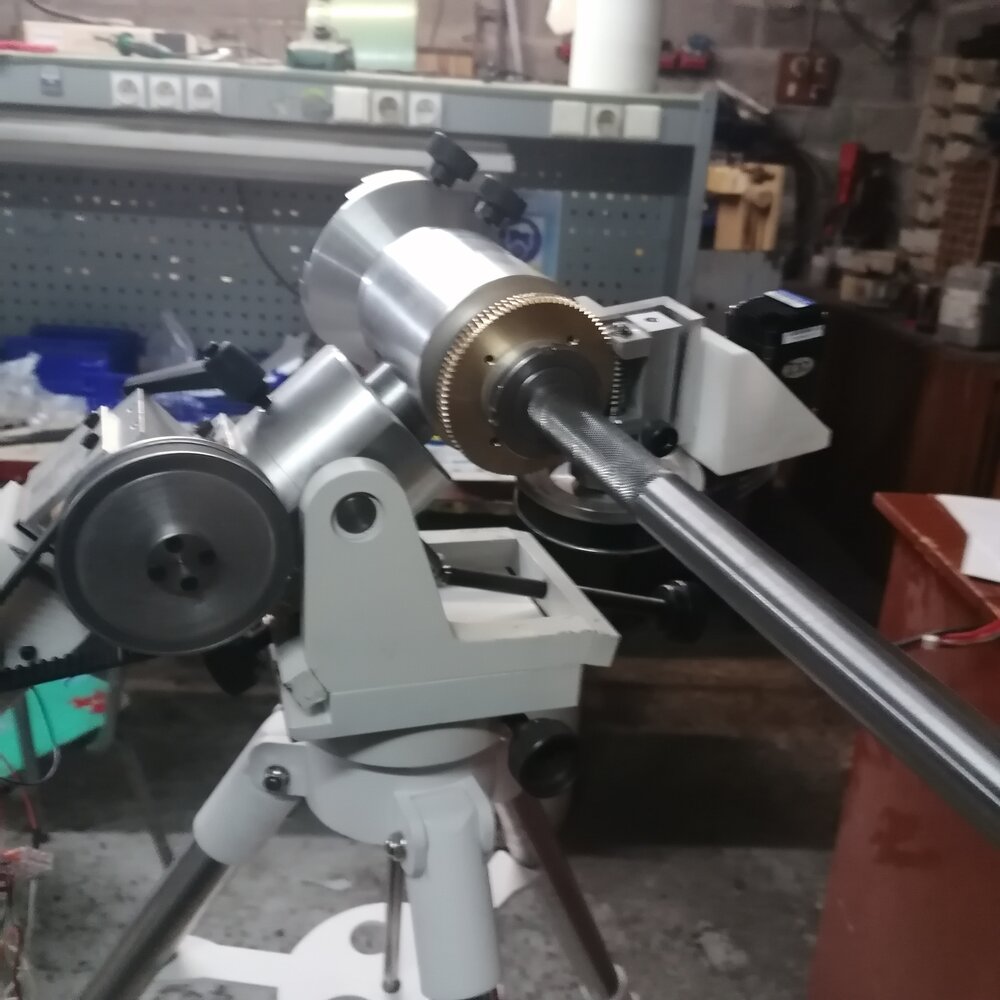

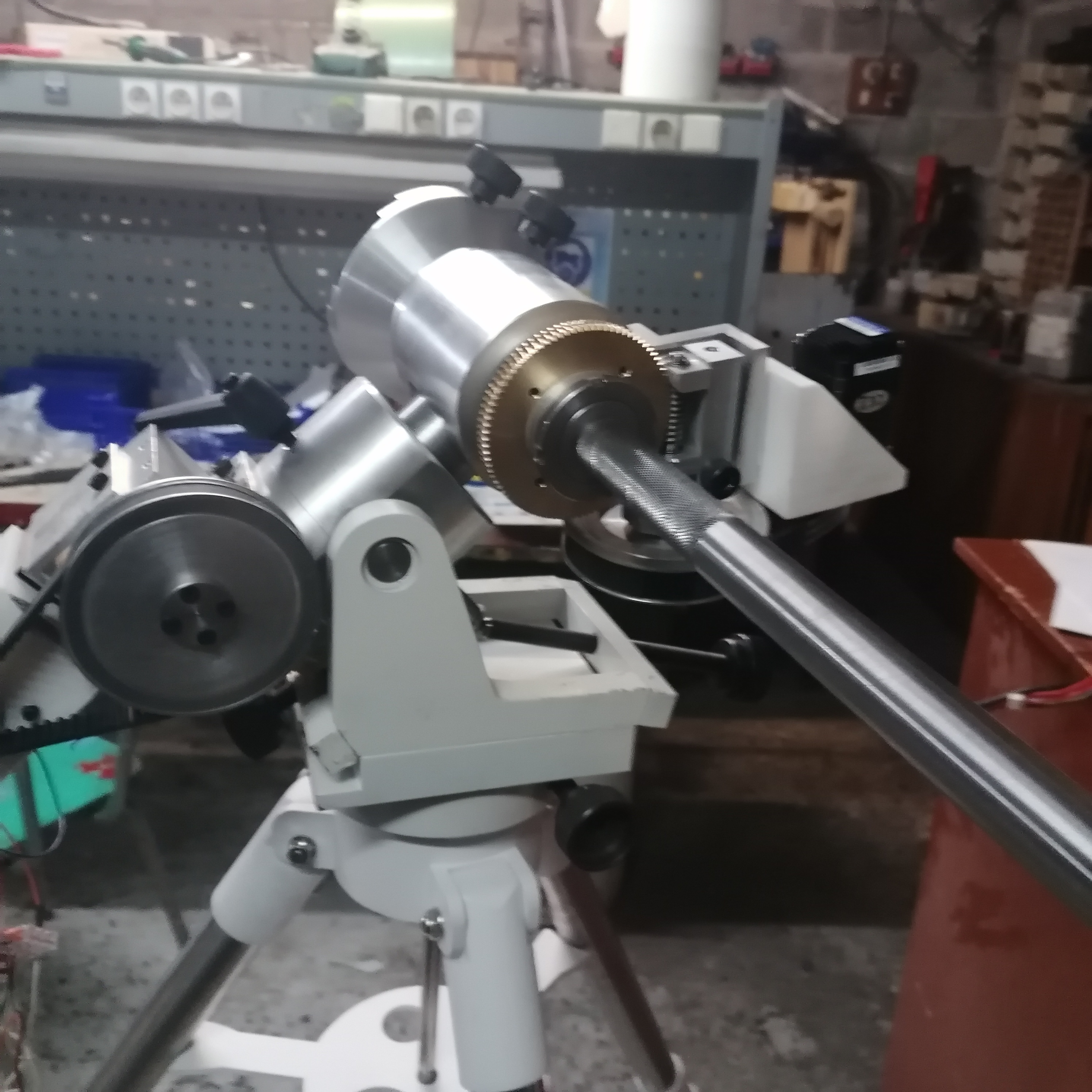

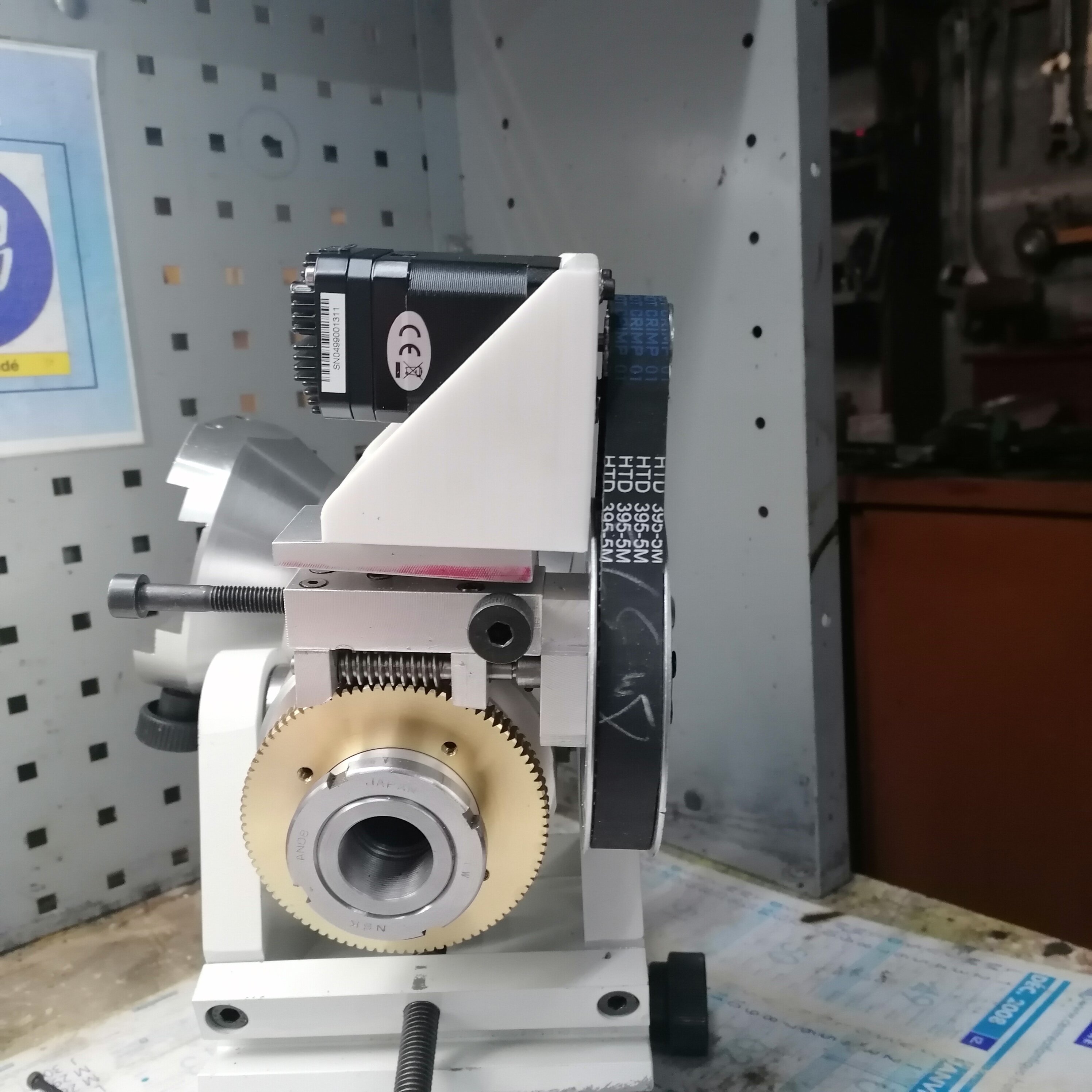

Décision prise: moteur pas à pas avec réduction par courroie synchrone rapport 1/5 puis vis sans fin/ roue creuse rapport 1/90 soit réduction globale 1/540



Pour la publication des plans bien sur que je le ferais mais j'attends de finir car il y aura surement des modifs comme toujours sur un proto. je préfère attendre et livrer un dossier complet plutôt qu' un dossier avec des mise à jour.

Pour le système de guidage c'est vrai que le MC5 parait bien il faudrait que je trouve un système tout fait presque plug & play .



  • J'aime 1
Link to post
Share on other sites
Citation

Pour le système de guidage c'est vrai que le MC5 parait bien il faudrait que je trouve un système tout fait presque plug & play



Je m'étais intéressé un moment à adapter la motorisation d'une EQ-8.

C'est une monture bien plus costaude que l'EQ-6 et le suivi est géré par des

moteurs nettement plus puissant et une résolution par pas nettement plus fine.



Il n'y a malheureusement pas de kit pré-existant et c'est vraiment dommage...

Il  y a du boulot pour l'adapter.

Je ne sais pas si quelqu'un s'est déjà amusé à la greffer sur une autre monture que

l'EQ-8 ?



On trouve à part, la carte électronique :



https://www.pierro-astro.com/materiel-astronomique/montures/accessoires-montures/carte-electronique-pour-monture-skywatcher_detail



La raquette :



https://www.pierro-astro.com/materiel-astronomique/montures/accessoires-montures/raquette-synscan-v5-pour-az-eq6,-az-eq5,-heq5,-eq8_detail



Mais il faut se débrouiller pour le panneau avant (pages 14 et 15)



https://docplayer.fr/15977658-Mode-d-emploi-monture-equatoriale-eq8.html



Pour les moteurs pas à pas :

Hybride 0.9° (400 pas) 3.6V 1.5A  référence 57BYGM802L pour l'AD

Hybride 0.9° (400 pas) pour la DEC. Identique AD ??



http://www.dangl.at/ausruest/eq8/eq8_e4.htm



Albéric

Edited by xs_man
Link to post
Share on other sites
  • 5 weeks later...

Pareil, je suis avec attention cette magnifique réalisation !

J'espère vraiment que tu vas trouver une solution pour le pilotage.

A ce propos, j'ai vu dans les petites annonces un MCMTII



https://www.webastro.net/petites_annonces/mcmtii_63570.htm



Je ne sais par contre pas s'il convient ou non à tes moteurs et comment il se

paramètre.  Peut-être que le vendeur pourra te renseigner ?



Albéric

Edited by xs_man
Link to post
Share on other sites
