Un nouveau flexrocker 300/1500

[IIIIIKK]

Tu pourrais faire une fausse languette avec un CTP très fin et une bonne colle, ce serait le mieux. Sinon, il te reste à renforcer l'angle avec un tasseau collé/cloué à l'interieur de l'angle. Mais ne mets pas ces horrrrrribles équerres !!!! ça va gacher la gueule du truc pour au final, quelque chose de pas parfait......

Merci Serge !



Elles sont si moches que ça ces équerres ?! Va falloir que j'en trouve en bois alors. Je reprends les hostilités demain d'ailleurs, je m'attaque à une plaque d'inox pour découper les trois supports du primaire. Je fait ça car il me faut une ponceuse pour la suite et en ce moment je n'ai qu'une merde acheté par mon père chez lidl ou Aldi qui ne ponce que sur les bords (on dirait qu'elle n'est pas plate, c'est très très chiant).

[Zapa]

J'en ai une qui va bien, si tu veux...

[IIIIIKK]

J'en ai une qui va bien, si tu veux...



Ok, c'est noté, merci Cyril !!

[Cosmojuju]

C'est une belle réalisation. On attend la suite.



Julien

[IIIIIKK]

C'est une belle réalisation. On attend la suite.



Julien



Merci Julien !

[IIIIIKK]

Petit compte rendu,



Aujourd'hui je n'ai pas trop avancé car j'ai passé pas mal de temps sur l'inox (c'est pas simple à découper) mais j'ai enfin fini les tourillons. Ils sont beaux !! Manque plus qu'à peindre.

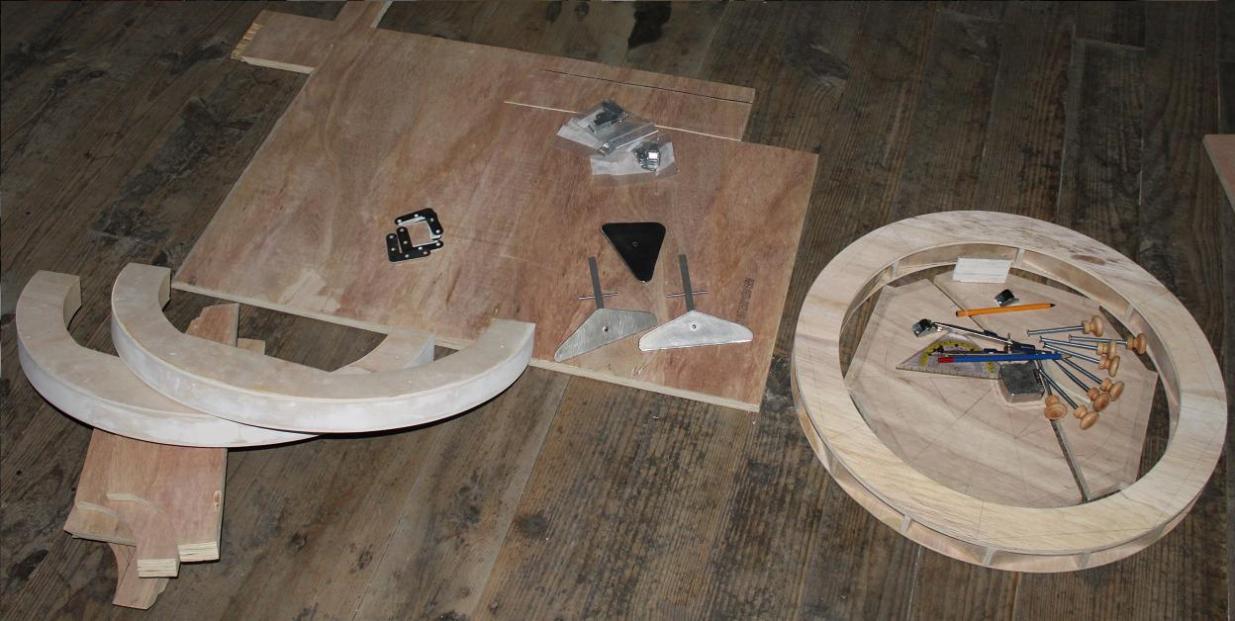

Demain je finis entièrement la boîte du primaire (normalement) et si tout va bien, j'attaque la cage du secondaire. Petite photo du chantier :



[IIIIIKK]

Bonjour tout le monde, et bonne année bien évidemment !!



Bon, hier finalement, je n'ai rien fait ou pas grand chose (j'ai eu quelques petits problèmes gastrique ).



Ce matin je me suis réveillé en pleine forme et j'ai pu un peu continuer :





Demain, je finalise la boîte du primaire et j'attaque la cage du secondaire s'il n'y a pas d'imprévu.

Modifié 1 janvier 2010 par IIIIIKK

[tommyweb]

bien joli tout ça









thomas

[dobcat]

hola

comment ça un scope debuter en 2009 et fini un an plus en 2010, je trouve que tu traine un peu ;)lollll

ça a de la gueule:wub:

[PierreDesvaux]

Mais c'est qu'il va être beau comme tout, cet engin ! J'aime bien les tourillons épais, cela lui donne une impression de robustesse agréable. Et il est vrai que les tourillons peu épais m'ont toujours gênés. Il faut que cette partie soit solide, sinon, cela fléchit.

[Davidd]

Belle réalisation, il me tarde de voir ce que cela donne une fois fini. Bonne continuation

[IIIIIKK]

Bonjour,



Petit compte rendu. J'y ai passé la journée et j'ai l'impression de n'avoir rien fait !! C'est con. Tout de même ça avance.



J'ai retenu mon idée d'uiliser le couvercle pour consolider la structure. Il a donc un double usage : Couvercle en déplacement et renfort en observation.



Voici quelques photos.



Devant :





Derrière :





Demain secondaire si le coeur m'en dit sinon repos avant la rentrée.

Modifié 2 janvier 2010 par IIIIIKK

[IIIIIKK]

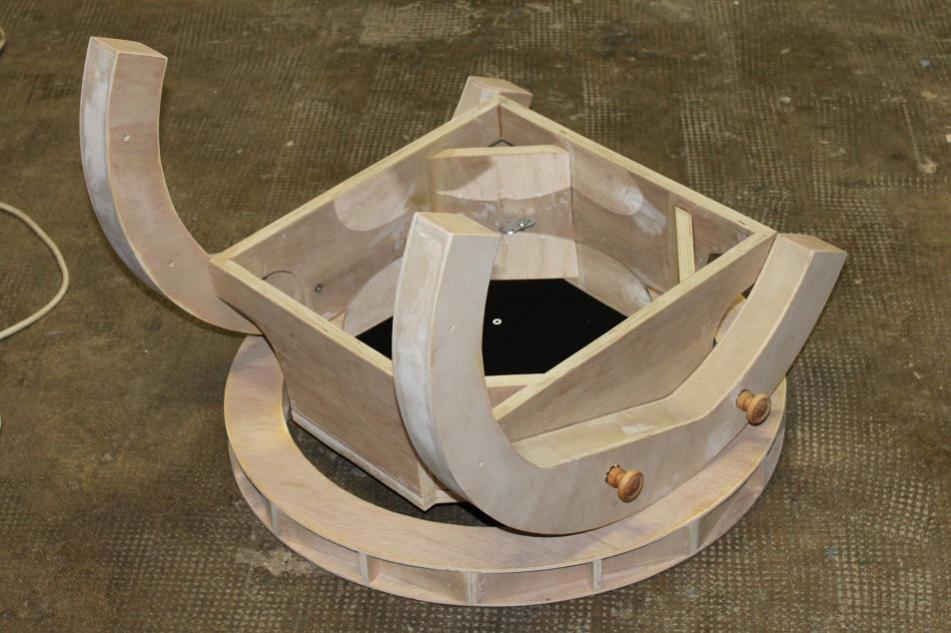

J'ai oublié le plus important. Voici ce que cela donne une fois tout empilé :





Ca prend un peu moins de place que le gros tube !

[basque en balade]

le secondaire ? tu le rentres das la caisse aussi ?

[IIIIIKK]

le secondaire ? tu le rentres das la caisse aussi ?



Oui c'est prévu.

[dobcat]

hola ! maintement que je le voie je comprend mieux !!genial ton systhême de poupée russe

en plus protéction latérale renforcé ,et bonne utilisation du couvercle ..rien n'est inutile!

je garde toutes ses supers idées que je tranposerai en cercle alu pour le 600mm, c'est pas fini , manque le finition , rouge et jaune bien sur lolllllll!mais je dit bravo !!!

[IIIIIKK]

hola ! maintement que je le voie je comprend mieux !!genial ton systhême de poupée russe

en plus protéction latérale renforcé ,et bonne utilisation du couvercle ..rien n'est inutile!

je garde toutes ses supers idées que je tranposerai en cercle alu pour le 600mm, c'est pas fini , manque le finition , rouge et jaune bien sur lolllllll!mais je dit bravo !!!



Pour le rouge et jaune on verra, j'y réfléchi mais je penche plutôt pour du blanc...

[IIIIIKK]

Et voilà, j'ai tout plié, les vacances sont finies !

J'ai quand même eu le temps d'attaquer la cage du secondaire, avec un peu de chance le week-end prochain elle sera terminée (à condition que je reçoive le porte oculaire). Bref, si tout se passe bien, à la fin du mois, un nouveau télescope va naitre.



Retour à Toulouse pour une semaine de labeur.

Modifié 4 janvier 2010 par IIIIIKK

[PierreDesvaux]

Très bonne imbrication des éléments! Cela ressemble à mon 300 "boite à chapeau" où tout se superpose de la même manière. Quel va être le poids de l'ensemble ?

[dobcat]

Pour le rouge et jaune on verra, j'y réfléchi mais je penche plutôt pour du blanc...



je rigole:) , c'est pour te chambrer un peu lolllll!

le rouge et jaune c'est ma marque de fabrique

[IIIIIKK]

Quel va être le poids de l'ensemble ?



Alors là, c'est une excellente question... Tout ce que je sais c'est que ce sera moins lourd que les 1 mètre 40 de tube en ferraille du GSO.



En tout cas, sans le miroir ce n'est pas bien lourd. Le seul truc qui pèse, se sont les tourillons car j'avais laissé un trop grand espace à bourrer de mastic, bilan, j'ai dû en mettre 500 bons grammes par tourillon... C'est con mais je me suis rendu compte de mon erreur en les remplissant et je n'avais pas du tout envie de tout refaire pour gagner 600 grammes.



Allez, je fais un petit pronostic, disons 13,5 kilos avec le miroir. Donc 23 kilos de moins que l'ancien

Modifié 3 janvier 2010 par IIIIIKK

[basque en balade]

Donc 23 kilos de moins



tu fais sur les humains aussi ? je doit perdre un peu

[Zapa]

tu fais sur les humains aussi ? je doit perdre un peu



...faudrait pas que le mastic bouche les trous!





Beau boulot Kévin, tu m'espentes pour quelqu'un qui bricole pas!!



Sinon, ce sera quel matériau pour les tubes?

[IIIIIKK]

...faudrait pas que le mastic bouche les trous!





Beau boulot Kévin, tu m'espentes pour quelqu'un qui bricole pas!!



Sinon, ce sera quel matériau pour les tubes?



Merci Cyril !! Mais si je n'avais pas fait la table équatoriale avant, jamais je n'aurais pu faire ça.



Pour ce qui est des tubes, je vais utiliser de l'alu très probablement. Il va falloir que je les commande car chez tous les bricomarché et compagnie, ils n'ont que 1 mètre en taille standard et il me faut des tubes de 1.30. En parlant de ça, c'est quoi comme tube que tu as toi (diamètre ext. et int.) ?

[IIIIIKK]

Très bonne imbrication des éléments! Cela ressemble à mon 300 "boite à chapeau" où tout se superpose de la même manière.



Une photo peut être ? Pour voir, je suis curieux !

[PierreDesvaux]

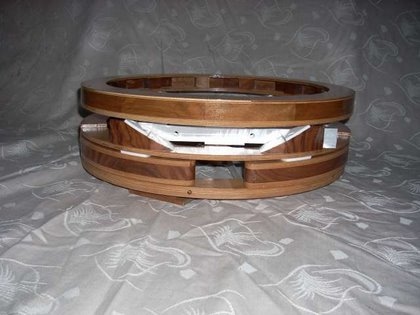

Tout s'imbrique. Dans l'ordre depuis le bas: l'anneau secondaire à l'envers, les tourillons, le rocker, la base. Le miroir et son barillet sont à l'intérieur.

Diamètre ext: 42 cm

[dobcat]

adéu kevin ! pour les tubes tu peut essayer chez les fournisseurs pro de materiel d'entretien , les tubes font en general 1.40m de long et varie de 22 a 25mm de diamêtre avec une epaisseur de 1.2mm environ , ce sont des manche a balai a l'origine !

comme je sais que tu vas a toulouse ,voila un lien ! mais il y en as d'autreS !ECOTEL 65 CHEMIN DE FENOUILLET 31200 TOULOUSE- Direction. Sortie Sesquières

[tommyweb]

Merci Cyril !! Mais si je n'avais pas fait la table équatoriale avant, jamais je n'aurais pu faire ça.



Pour ce qui est des tubes, je vais utiliser de l'alu très probablement. Il va falloir que je les commande car chez tous les bricomarché et compagnie, ils n'ont que 1 mètre en taille standard et il me faut des tubes de 1.30. En parlant de ça, c'est quoi comme tube que tu as toi (diamètre ext. et int.) ?



bonjour kevin,



quand j'ai réalisé mon 250/5 j'ai pris des manches a balai en alu puis j'ai recoupé a longueur voulu .



j 'ai pris tout sa a Mr bricolo



thomas

[CoreDump]

Ou tout simplement un fournisseur de métaux (emile maurin, k&d...), les tubes sont en longueur standard de 3 ou 6m (généralement 6).

Un coupe tube de plombier et ca rentre dans la voiture...

[IIIIIKK]

Ok, merci pour les conseils tout le monde, je vais voir ce qui me convient le mieux !
