Un nouveau flexrocker 300/1500

[IIIIIKK]

Ca à l'air bien costaud comme ça.



Kés t'en pense des fixations alu décath?



Oui, c'est une bonne idée, je vais voir comment je pourrais adapter ça !

[IIIIIKK]

Pas mal ca donne bien!! Vivement la version définitive!



Julien



Merci Julien !

[IIIIIKK]

Et d'ailleurs, tes fixations basses non plus ne m'inspirent pas confiance... Finalement, ce n'est tenu que par 1 point: l'écrou.



Non non, d'un coté cela se rentre en force en de l'autre on serre. Ca tient vraiment bien ! D'autant plus que le fait que se soit une pièce incliné à 90° rigidifie encore le tout.

[IIIIIKK]

hola !il est pas finie:) mais ecoute... il est dejas splendide

"y me grade moltsssss"

beau travail de découpe et d'ajustage sur ces fixations ! elles se logent comment ?

un truc comme ça! tu doit pouvoir le porter sur le dos ,non? comme ça tu viens avec aux camporeills



Merci William !!!



Je ne sais pas si je pourrais le porter sur le dos, et pour 3h de marche !!



En plus, il n'y aurait plus de place pour les bières !

[Zapa]

Merci William !!!



Je ne sais pas si je pourrais le porter sur le dos, et pour 3h de marche !!



En plus, il n'y aurait plus de place pour les bières !



Tant pis si tu prends pas le télescope...



[IIIIIKK]

Tant pis si tu prends pas le télescope...





Arf, oui !



Au fait, j'ai enfin trouvé un revendeur de PTFE qui vend des plaques pas trop chères : http://stores.shop.ebay.fr/PTFE-UK-Supplier__W0QQ_armrsZ1



J'ai pris du 300X300X5 mm, c'est un peu épais mais c'est "pas trop cher" alors....

Modifié 18 janvier 2010 par IIIIIKK

[IIIIIKK]

Ce week-end, redimensionnement de la cage du secondaire, et surtout recherche d'une solution pour pouvoir l'agrandir car :





En jaune, le champ à 75% et en rouge, le champ à 100%. Même ce dernier est vignetté par le tube.



De ce fait, j'ai une petite question : à partir de quelle épaisseur un anneau (pour le secondaire) est assez solide pour ne pas plier sous le poid d'un oculaire. Disons 400-500 grammes.



Cyril, le tient est à 20 mm d'épaisseur il me semble, non ?

[Zapa]

Ouaip, 20mm (j'ai rajouté 5mm), mais j'ai que 3 points d'appui (6 barres).



Tu veux passer en anneau simple?

[IIIIIKK]

Ouaip, 20mm (j'ai rajouté 5mm), mais j'ai que 3 points d'appui (6 barres).



Tu veux passer en anneau simple?



Je ne sais pas encore, je réfléchi sérieusement à la question.

[IIIIIKK]

Bonsoir,



C'était ma grande crainte, j'avais peur que le mouvement d'élévation présente des défauts (que ça glisse mal ou pas, qu'il accroche, etc.).



Bref, j'ai collé l'ébony star à la néoprène en suivant les conseils de Serge. C'est parfait, il n'y a pas de bosse, ça tient bien, je suis content. Je l'ai ensuite découpé aux ciseaux (ça marche bien s'ils sont bien aiguisés). Et j'ai pu essayer ce soir le mouvement.



Verdict : C'est excellent, à première vu il n'y a aucun défaut, ça répond au doigt et à l'oeil ! Et en bonus, l'équilibrage à l'air bon (mais il manque le secondaire, je ne serai fixé que dans deux ou trois week-end).

Modifié 23 janvier 2010 par IIIIIKK

[tommyweb]

bonsoir iiikk,



tu as quoi comme oculaire ?





thomas

[IIIIIKK]

bonsoir iiikk,



tu as quoi comme oculaire ?





thomas



Pour l'instant que des oculaires qui passent avec ça (un pano 24 passe tout juste).



Par contre, si je veux utiliser plus gros, cela va vignetter.

[PierreDesvaux]

Ce vignétage ne me semble pas dramatique, il devrait être quasi indicernable en visuel. Quel est le diamètre intérieur de ta cage ? Pour un bon dimensionnement il vaut mieux un diamètre int = diam miroir + 4 cm (2 cm de pourtour). Mais à moins, cela va encore.

[IIIIIKK]

Ce vignétage ne me semble pas dramatique, il devrait être quasi indicernable en visuel. Quel est le diamètre intérieur de ta cage ? Pour un bon dimensionnement il vaut mieux un diamètre int = diam miroir + 4 cm (2 cm de pourtour). Mais à moins, cela va encore.



Le diamètre intérieur de la cage est de 32 cm. Mais j'ai trouvé une solution pour le faire passer à 34 cm (ce qui me fait gagner mine de rien pas mal de lumière).



De plus, ce premier prototype de cage m'a fait voir pas mal de points à améliorer. Je vais donc pouvoir aborder la seconde cage avec beaucoup plus d'assurance. De plus, ce n'est pas le point le plus compliqué à (re)faire.

Modifié 25 janvier 2010 par IIIIIKK

[IIIIIKK]

Ayé, j'ai commandé le secondaire chez Orion Optics : 63 mm Hilux, donc un peu moins d'obstruction qu'avant mais un peu moins de lumière également. D'après mes calculs, mis à part le nagler 31 qui devrait un peu souffrir sur l'extrême bord, tout devrait passer.

Plus qu'à prendre son mal en patience maintenant.



A ce sujet, j'ai vu que Serge parle de colle pour aquarium pour le collage du secondaire, vous savez ou est-ce que l'on peut trouver ça ? Dans les magasins de brico ou chez les vendeurs d'animaux (genre Jardiland) ?



Merci !

Modifié 27 janvier 2010 par IIIIIKK

[basque en balade]

pareil que toi : secondaires huilix



pour le silicone tu peux en trouver des fois dans les magasins de brico mais aussi dans les vendeurs de poissons plus souvent

le prix ? ca varie pas mal selon les sources

[IIIIIKK]

pareil que toi : secondaires huilix



pour le silicone tu peux en trouver des fois dans les magasins de brico mais aussi dans les vendeurs de poissons plus souvent

le prix ? ca varie pas mal selon les sources



Ok merci !



Chez OO aussi ? Afin d'avoir une idée du temps d'attente.

[CoreDump]

Chez les GSB tu trouves de la colle bostick.

Sinon j'ai utilisé avec succes du silicone de chez loctite (plus le numéro en tete), plus ou moins la meme chose.

Un truc important: la durée de séchage, c'est pas 24h, mais beaucoup plus (du a la taille du plot par rapport a la surface exposée). Perso j'ai laissé sécher une semaine sans toucher. Ca peut avoir l'air sec, mais en réalité quand on casse l'assemblage on voit que le centre n'est pas sec.

[IIIIIKK]

Chez les GSB tu trouves de la colle bostick.

Sinon j'ai utilisé avec succes du silicone de chez loctite (plus le numéro en tete), plus ou moins la meme chose.

Un truc important: la durée de séchage, c'est pas 24h, mais beaucoup plus (du a la taille du plot par rapport a la surface exposée). Perso j'ai laissé sécher une semaine sans toucher. Ca peut avoir l'air sec, mais en réalité quand on casse l'assemblage on voit que le centre n'est pas sec.



Ok merci, c'est effectivement une bonne chose à savoir...

[serge vieillard]

oui, laisse bien sécher à coeur !!!!

pour en etre sur, tu n'as qu'a te faire en même temps une série d'éprouvettes de la même grosseur, stockées au même endroit.

Tu en masaccreras une de temps en temps pour t'assurer du parfait séchage.

[IIIIIKK]

Tu en masaccreras une de temps en temps pour t'assurer du parfait séchage.



Enfin une astuce simple et efficace !

[IIIIIKK]

Voilà, la nouvelle cage est finie, elle est pas mal et le nouveau systeme de fixation des barres carbonnes est bien mieux que le précédent (en tout cas plus pratique).



D'ailleurs, en parlant des barres, je vais sans doute acheter 8 barres en fibre de verre de 6 mm pour les enfiler dans celle de 8 et gagner ainsi un peu de rigidité.



La semaine prochaine j'attaque l'araigné, j'ai déjà acheté tout ce qu'il me fallait, plus qu'à maintenant.



Ah oui, et le secondaire devrait arriver en fin de semaine !!

[PierreDesvaux]

Attention, les barres en fibre de verre vont pas mal alourdir. Tu en es où avec le CG de l'ensemble ?



D'autre part, les barres en fibre de verre fixées à l'intérieur, n'apporteront pas beaucoup de rigidité supplémentaire. Dans un tube, ce sont les derniers milimètres les plus extérieurs qui donnent la rigidité. Les remplir, que ce soit avec de la mousse ou un truc rigide, n'apportera pas grand chose.



Enfin, il est à noter que la rigidité diminue avec le cube de la longueur. Si des tubes de 8 mm sont suffisants pour un strock 250, longueur environ 1m, ils le sont beaucoup moins dans ton cas. Personnellement, pour un 300, focale 1,5m, je prends des tubes carbone de 12mm . Cela ne bouge pas. (mais c'est beaucoup plus cher).

[IIIIIKK]

Attention, les barres en fibre de verre vont pas mal alourdir. Tu en es où avec le CG de l'ensemble ?



Le télescope remonte tout seul, j'ai donc encore pas mal de marge !



Sinon je peux prendre du carbonne en 6 mm, les barres seules sont tout de même pas mal rigides, cela va tout de même un peu rigidifier, non ?

[dobcat]

adéu kevin si tu trouve que ça bouge de trop tu peut en mettre deux autre de chaque coté



sinon tu peut raccourcir celle de devant en les fixant sur le haut des tourrilllons, en reduisant leur longueurs tu les rigidifient

[IIIIIKK]

adéu kevin si tu trouve que ça bouge de trop tu peut en mettre deux autre de chaque coté



sinon tu peut raccourcir celle de devant en les fixant sur le haut des tourrilllons, en reduisant leur longueurs tu les rigidifient



Non ça ne bouge pas trop. C'est bien rigide au contraire (le fait de contraindre les barres marche pas mal, merci Serge !). Par contre, il y a un peu de vibration quand on tapotte sur les barres et il me semble que si elles étaient remplies, les vibration s'attenueraient beaucoup plus vite.



Je parle des barres 6 mm car il me semble qu'elles sont pleines, contrairement aux barres de 8 mm qui sont sacrêment creuses, je pense donc que cela me ferais gagner pas mal de rigidité.



En plus ces connes de barres se cassent au bout (du fait qu'elles soient creuses), un peu comme des roseaux ça s'effrite dans le sens de la longueur.

[dobcat]

adéu kevin pour les vibrations j'injecte de la mousse , et pour renforcé les bout tu prend une petite barres d'alu de 6mm ,si tu les mets dedans,tu peut aussi le faire par dehors ,tu coupes des bout de six ou sept cm que tu colle a l'epoxy ça les renforceras et c'est moins cher que des barres de carbonne

il est bien jolie ton scope vivement que je puisse venir partager le ciel et une bierre avec vous

[IIIIIKK]

il est bien jolie ton scope vivement que je puisse venir partager le ciel et une bierre avec vous



Oui merci ! De ton coté j'espère que tu prendras les trois 600 mm qu'on puisse jeter 3 coups d'oeil.

[IIIIIKK]

Bonsoir tout le monde,



Il y a bien longtemps que je n'avais pas posté. J'ai pas mal de chose à faire en ce moment (et seulement le week-end pour avancer). De plus, il fait entre -3 et -6 °C depuis trois semaines le week-end à l'atelier, du coup...



Enfin, vendredi mes parents ont reçu le secondaire de chez OO. Il fallait donc que j'avance un truc que je redoutais, à savoir l'araignée. Car si je trouve très agréable de travailler le bois, je déteste me faire ch..r avec l'alu. C'est jamais parfaitement droit, les trous ne sont jamais au bon endroit, c'est dur à couper, et j'ai horreur des tarauds, à chaque fois, il y en a un qui explose, ce qui fait que la moitié du taraud reste dans la pièce, qu'on ne peut pas le sortir et qu'il faut refaire la pièce... Le pied !!



Bref, j'ai plus ou moins suivi les plans de l'araignée du strock en arrangeant à ma sauce. Et j'ai passé la journée (7 heures exactement) à faire 4 malheureuses pièces, j'ai cassé une scie à métaux (elle s'était desserré, je n'avais pas vu) et j'ai fait le coup du taraud à la fin, ce qui fait que j'ai une pièce à refaire le week-end prochain. YOUPI !!!

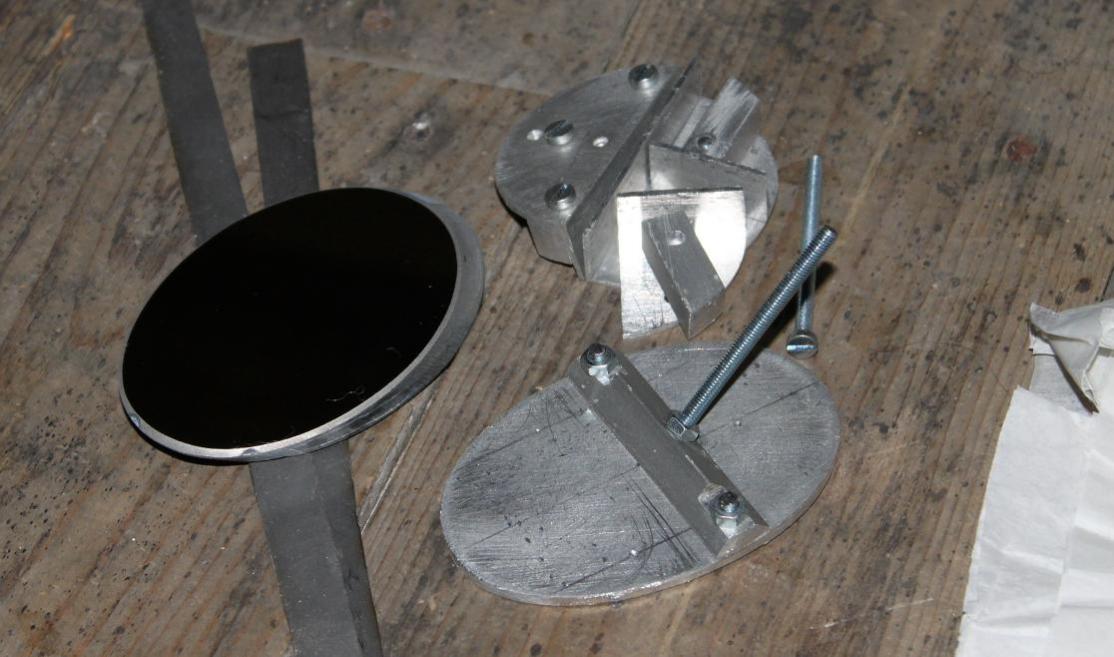

Voilà quelques photos de ces 7 heures de boulot :





Pour les tiges, j'ai acheté une feuille d'inox de 0.5 mm d'épaisseur. Pour couper droit, j'ai coincé la feuille entre deux planches en bois droites et j'ai utilisé une scie circulaire à main en longeant le bois (ça coupe bien l'acier mais ne touche pratiquement pas au bois). Le résultat est convainquant !

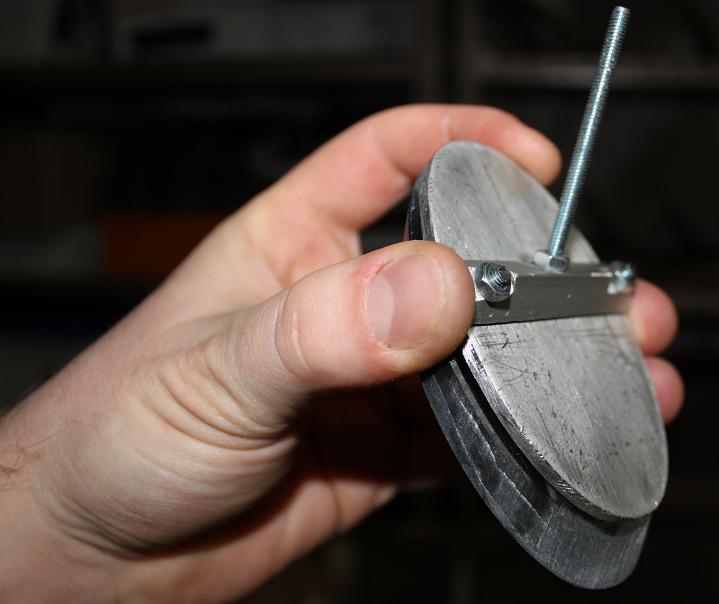

J'ai rajouté une vis de réglage de la hauteur du miroir car le coup du ressort du strock ne me plaisait pas (c'est collé et vissé car je n'ai pas une confiance aveugle en la colle surtout vu les contraintes appliquées par les vis de réglage) :





Et un gros plan de la pièce principale (il n'y a pour l'instant aucune vis de réglage mais juste des vis de maintien) :





C'est pas beau en gros plan mais ça donne une idée.



La cage du secondaire a changé aussi mais j'ai oublié de prendre des photos. Le week-end prochain.



C'est bientôt fini mais il reste énormément de chose à faire (c'est paradoxal ce que je dis), si bien que j'ai encore du mal à apercevoir le boût.

Modifié 14 février 2010 par IIIIIKK

[Zapa]

Eh oui, c'est toujours les finitions le plus long!

La bringue pour fêter le nouveau scope devrait être longue aussi, non?



Le mien, c'est pas moi qui l'ai fais et ça fait pourtant bientôt un an que je suis dans les finitions!...et c'est pas fini, ça me fait penser qu'il faudrait que je refasse mon araignée... ça va bien l'inox de 0.5mm?
