Un nouveau flexrocker 300/1500

[dobcat]

adéu, belle decoupe bien propre !

je suis intrigué par la découpe des angles de la caisse du primaire , pourquoi cette forme ?, il me tarde de voir la suite!!!

[IIIIIKK]

adéu, belle decoupe bien propre !

je suis intrigué par la découpe des angles de la caisse du primaire , pourquoi cette forme ?, il me tarde de voir la suite!!!



Merci William,



J'ai fait cette forme dans l'optique de pouvoir ranger la boîte dans les anneaux (quand je dis anneaux, ce sont l'anneau d'azimut et les tourrillons). Au départ les anneaux devait être plus grand que la boîte mais comme à force de persévérance, ils ont réussi à me fairer plier, j'ai rongé les coins pour pouvoir faire des anneaux plus petits et ainsi conserver mon idée de départ (j'y tiens).

[dobcat]

adéu !j'aime bien le concept, les anneaux autour cool !!!

[Zapa]

...Ou comment faire rentrer un boite carré dans un rond...



Kévin, tu y tiens vraiment aux angles de la caisse?? Car tu pourrais fixer tes barres sur les tourillons...!



Enfin je dis ça...





Et sinon, ça c'est bien passé pour les découpes à la scie sauteuse?

[IIIIIKK]

Et sinon, ça c'est bien passé pour les découpes à la scie sauteuse?



En y allant doucement ça passe mais ce n'est pas aussi propre qu'à la circulaire... Pour ce qui est des angles, je les garde



Si vraiment ils font ch.er, on verra car pour l'instant je ne colle rien, je collerai tout une fois sûr et certain !



Pour ce qui est de l'avancement, aujourd'hui j'ai eu des tas de choses à faire je n'y ai passé qu'une paire d'heure. Voilà quelques photos (demain j'essaye de faire l'anneau).

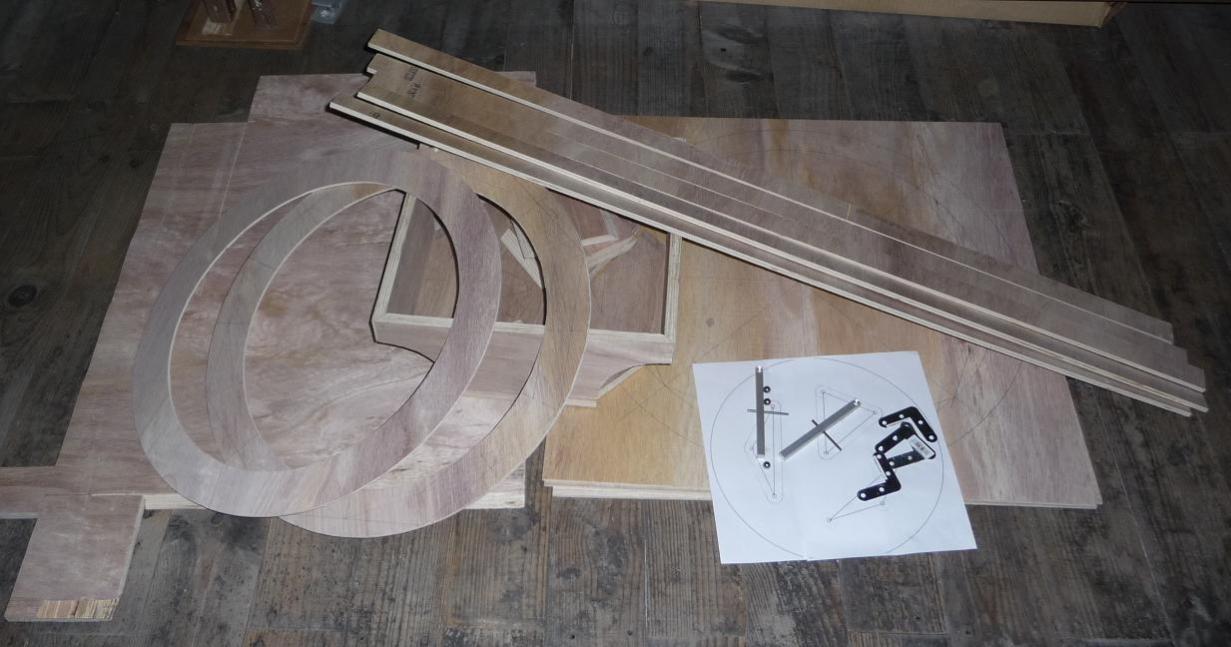

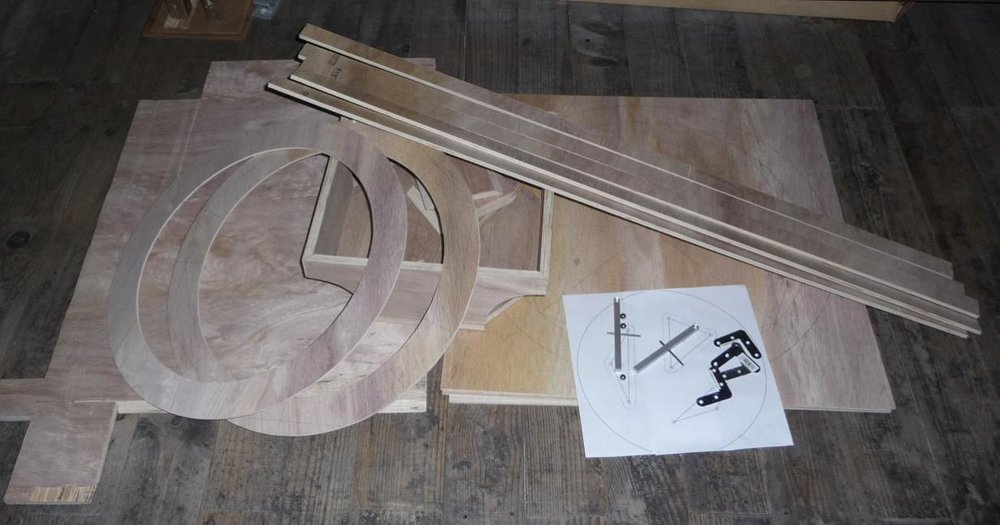

Le chantier :





On peut remarquer que je travaille propre !! Les grandes barres, c'est pour remplir les cercles... J'ai reussi à soudoyer le mec de bricomarché pour qu'il me les coupe directement à la bonne épaisseur (il ne voulait pas en dessous de 20 cm, je lui ai fait couper à 35 mm ).

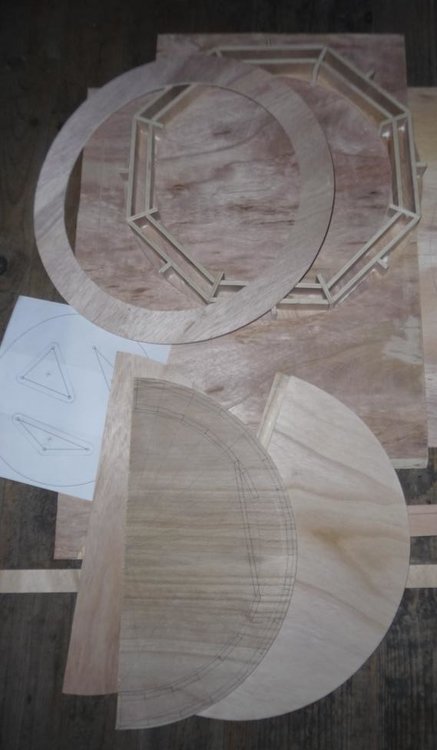

Ensuite, une photo de la boîte en détail :





Je suis content, j'ai réussi à piquer un roulement au beau père, ce qui est con, c'est qu'il y a 47 billes qui ne servent plus à rien

Modifié 22 décembre 2009 par IIIIIKK

[basque en balade]

je vois que je ne suis pas le seul avec la sciure chez soi



je trouve que le truc de le faire soit même est plus sympa que d'acheter tout fait

[IIIIIKK]

je vois que je ne suis pas le seul avec la sciure chez soi





Je n'ai aucun mérite, je coupe tout dehors pour ne pas mettre de la scuire partout. Car s'il y a bien un truc qui volle, colle et se foure partout, c'est bien ça !

[basque en balade]

et quand il pleut ou pire neige , tu ne bosses plus ??

[IIIIIKK]

et quand il pleut ou pire neige , tu ne bosses plus ??



Non, je vais au hangar bosser mais il y a 1h de ménage à faire à la fin. Et ça, ça, c'est super chiant !!

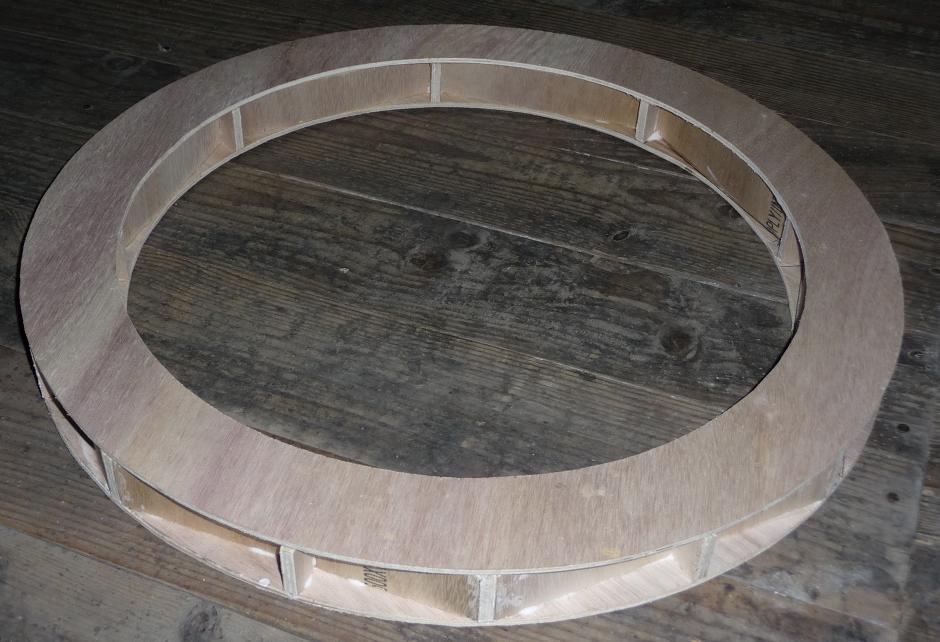

Bon, j'ai profité d'une douce après midi pour avancer. J'ai taillé l'extérieur des tourillons et surtout je me suis amusé avec les petits bouts de bois pour faire l'anneau. Je craignais de ne pas y arriver mais avec de la patience, un peu de patience et surtout beaucoup de patience cela a fini par pendre forme :





Et un faux montage avec l'anneau du dessus (non collé) :





C'est impressionnant de légèreté et ça à l'air très solide. Bref, je suis content, j'avance !!

Modifié 23 décembre 2009 par IIIIIKK

[basque en balade]

Whaoua

[IIIIIKK]

J'ai besoin d'un renseignement de bricoleur...

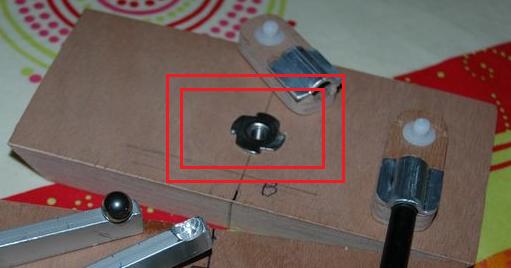

Comment cela s'appelle ça :





Merci !!



EDIT : C'est peut être tout bêtement des chevilles à placo ?

Modifié 23 décembre 2009 par IIIIIKK

[tommyweb]

des ecrous a frapper;)







thomas

[IIIIIKK]

des ecrous a frapper;)







thomas



Merci Thomas, c'est exactement ça !! Je viens de les trouver : http://www.public-adress.fr/pr-1493/DIY/Materiel-de-fixation/Ecrou-a-frapper-MZF-8608.html



Je crois que j'avais déjà posé la même question lors de la construction de la table équatoriale... Maintenant, il faut définir le diamètre. 5 ou 8 mm ?

Modifié 23 décembre 2009 par IIIIIKK

[CoreDump]

5, on fait des telescope, pas de l'industrie lourde.

[IIIIIKK]

5, on fait des telescope, pas de l'industrie lourde.



Je me rends pas compte...

[IIIIIKK]

Au fait, personne n'a du téflon à vendre ? (ou à donner au pire...).

[IIIIIKK]

Ils ne se font pas chier Telescop Service, 35€ de frais de port pour leur Ebony Star !! On verra l'année prochaine.

[Zapa]

Chapeau, beau boulot, surtout sans trop d'outils...!



Tu vas prendre quoi comme barres et système de fixation?

[tommyweb]

Ils ne se font pas chier Telescop Service, 35€ de frais de port pour leur Ebony Star !! On verra l'année prochaine.



regarde ici : http://www.spheretec.de/10021.php



et la : http://www.dietermartini.de/bauteile.htm



perso je me sers chez eux







thomas

[IIIIIKK]

Merci Cyril pour les encouragements, j'essaye de m'appliquer au maximum !



Et merci Thomas pour les liens, c'est ce qu'il me fallait. Dis moi, comment on fait pour commander le teflon, Il faut envoyer un mail ? Et il n'y a pas l'épaisseur, non ?

Modifié 23 décembre 2009 par IIIIIKK

[Newbie Mais]

Pour faire de magnifiques cercles, parfaits: http://www.newbinette.com Section la Newbinette

Vous y verrez entre autres mes petites dernières



pierre

[IIIIIKK]

Pour faire de magnifiques cercles, parfaits: http://www.newbinette.com Section la Newbinette

Vous y verrez entre autres mes petites dernières



pierre



C'est un excellent système effectivement, mais il faut avoir une défonceuse...

[Newbie Mais]

Vu le nombre de Newbinette fabriquées (et que cette Newbinette soit connue même aux USA), c'est reconnu vraiment efficace



Par contre oui, il faut une défonceuse.



Pierre

[CATLUC]

Bonsoir

Belle construction en cours bravo.

Ça me rappelle un peu la construction de Junior de Cécile (Lassila).



Pour remplacer les bille de roulement on peu des fois prévoir des écrous borgnes ce qui permet un fixation plus simple sans avoir à détruire un roulement.



Pour faire de magnifiques cercles, parfaits: http://www.newbinette.com Section la Newbinette

Vous y verrez entre autres mes petites dernières



pierre



Alors la mienne je vais l'appeler la CATLUCNETTE.



Bonne nuit et bonnes fêtes.

Luc.

[IIIIIKK]

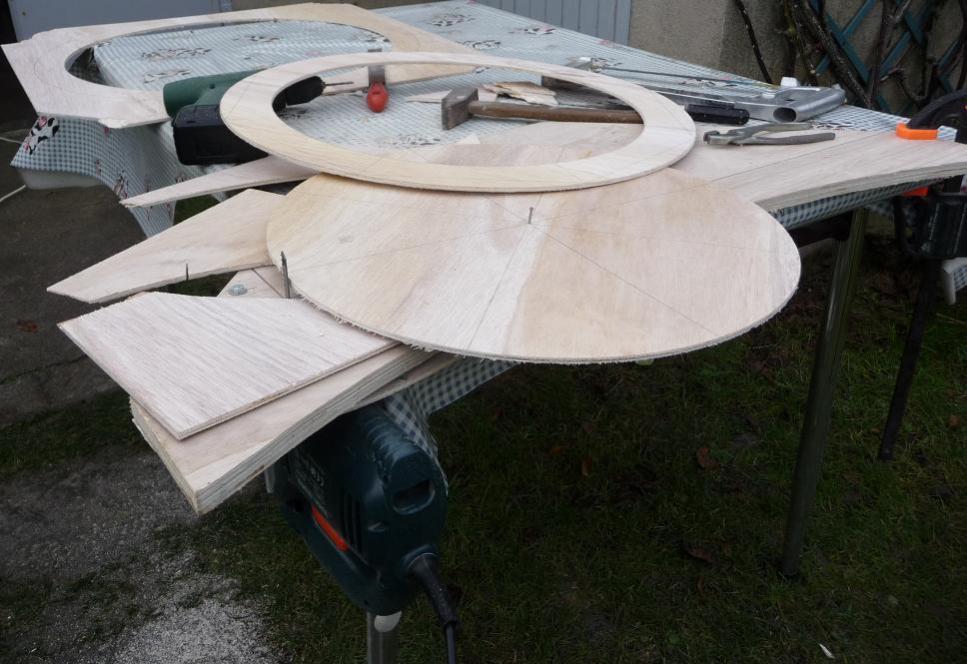

Quand on a pas les outils, on se les fabrique :





Dommage, j'aurais dû y penser avant car ce rond est très propre !!

[IIIIIKK]

Bonsoir et joyeux noël à ceux qui me lisent !

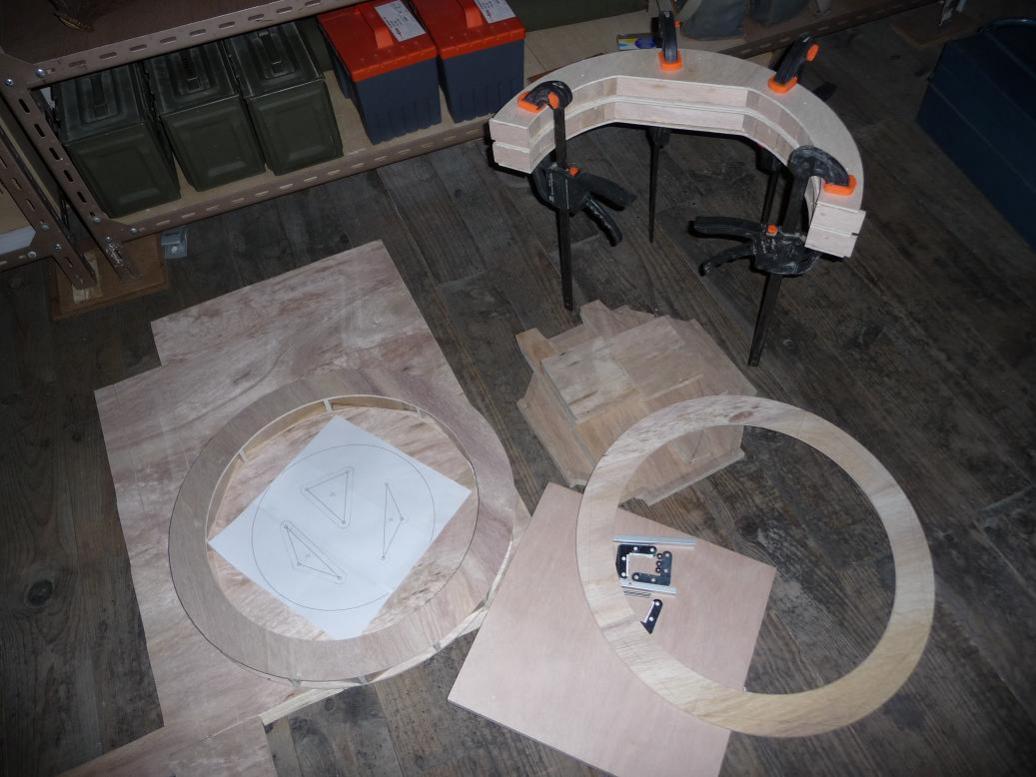

J'ai pas mal avancé aujourd'hui car je laisse le projet en hibernation pour quelques jours. Voici la dernière photo du chantier :





Reprise des travaux Mercredi prochain !! Mais je suis très content d'avoir autant avancé, je ne pensais pas en faire autant en si peu de jours !

[basque en balade]

le plus long et chiant va venir , t'inquietes , je commences tout juste a en sortir lol



bon courage d'avance

[Lasilla]

Ooooh, ça me rappelle de bons souvenirs!!!!

Bon courage à toi, ça avance bien!



Il ressemble un peu à Junior, effectivement

Sauf que moi, j'ai choisi des barres courbes type Strock pour la cage de serrurier



Pourquoi cette partie plate saur les haches?

Tu es as farcies à la mousse?



Je suis d'accord avec tout ce qu' dit Serge, sauf l'usage du polystyrène: c'est chiant, ça met des billes de partout et en plus, il faut faire des découpes.

La mousse, c'est bien plus pratique!

[IIIIIKK]

Ooooh, ça me rappelle de bons souvenirs!!!!

Bon courage à toi, ça avance bien!



Merci !!



Pourquoi cette partie plate saur les haches?



Pour que la boîte du primaire soit bien callée une fois rangée.



Tu es as farcies à la mousse?



Pas encore, je fais ça la semaine prochaine normalement (ou cette après-midi si j'ai 5 minutes).

[serge vieillard]

salut,

ben ça avance et ça promet !!!!

quelques remarques en vrac :

*- pour les découpes circulaires,

on peut utiliser le montage proposé avec une défonceuse. Mais aussi avec une ponceuse à bande !!!! à mon avis, c'est encore mieux car on peut traiter une épaisseur généreuse (typique de nos anneaux et tourillons) et l'état de surface est absolument nickel. Voir le montage simple proposé ici dans le milieux de la page :

http://www.astrosurf.com/magnitude78/T400/fabrication.html

*- pour le remplissage en polystyrène,

je ne parle pas du polystyrène expensé, qui met des billes partout, qui est assez fragile s'il n'est pas suffisamment dense, etc... Je parle du polystyrène EXTRUDE, celui qui justement est bien dense, se taille, s'usine et se ponce à merveille, et qui est une espèce de mousse. L'avantage : c'est vendu en plaques de diverses épaisseurs ce qui est un gage d'avoir des faces parfaitement parallèles. Ici, ça aurait évité le fastidieux entretoisage avec les p'tites planchettes. Juste à coller sur chaque face la planche de champ et zou !!!! voir site altaz, les réalisations des gros bazars de Géa T800, Vernet, même truc cher Vincent Leguern, etc... bref, de l'éprouvé sur du costaud et fiable !!!!!! Le site ALTAZ est toujours incontournable -aux leviers en chrisocal près.....

*- pour les assemblages en bois,

tu as fait de magnifiques coupes en onglets pour ta caisse primaire. La finition va être tip-top. Mais de diou, pour garantir la solidité, ça va être moins bien, avec notamment tes équerres en ferraille. Tu pourrais faire une fausse languette avec un CTP très fin et une bonne colle, ce serait le mieux. Sinon, il te reste à renforcer l'angle avec un tasseau collé/cloué à l'interieur de l'angle. Mais ne mets pas ces horrrrrribles équerres !!!! ça va gacher la gueule du truc pour au final, quelque chose de pas parfait......



Bon courage pour la suite !!!



Serge
