pancho61

Superbe coffret et les oculaires sont vraiment en excellent état!!!

Salut salut, Scopetech ne vends pas hors Japon, il faut passer par un intermédiaire. La méthode pour acheter est décrite ci-dessous:

Bonjour, La lunette n"est plus en ma possession mais elle est en vente içi si vous le souhaitez. https://www.webastro.net/petites_annonces/lunette-60mm-carton-vintage_84186.htm Bonne journée

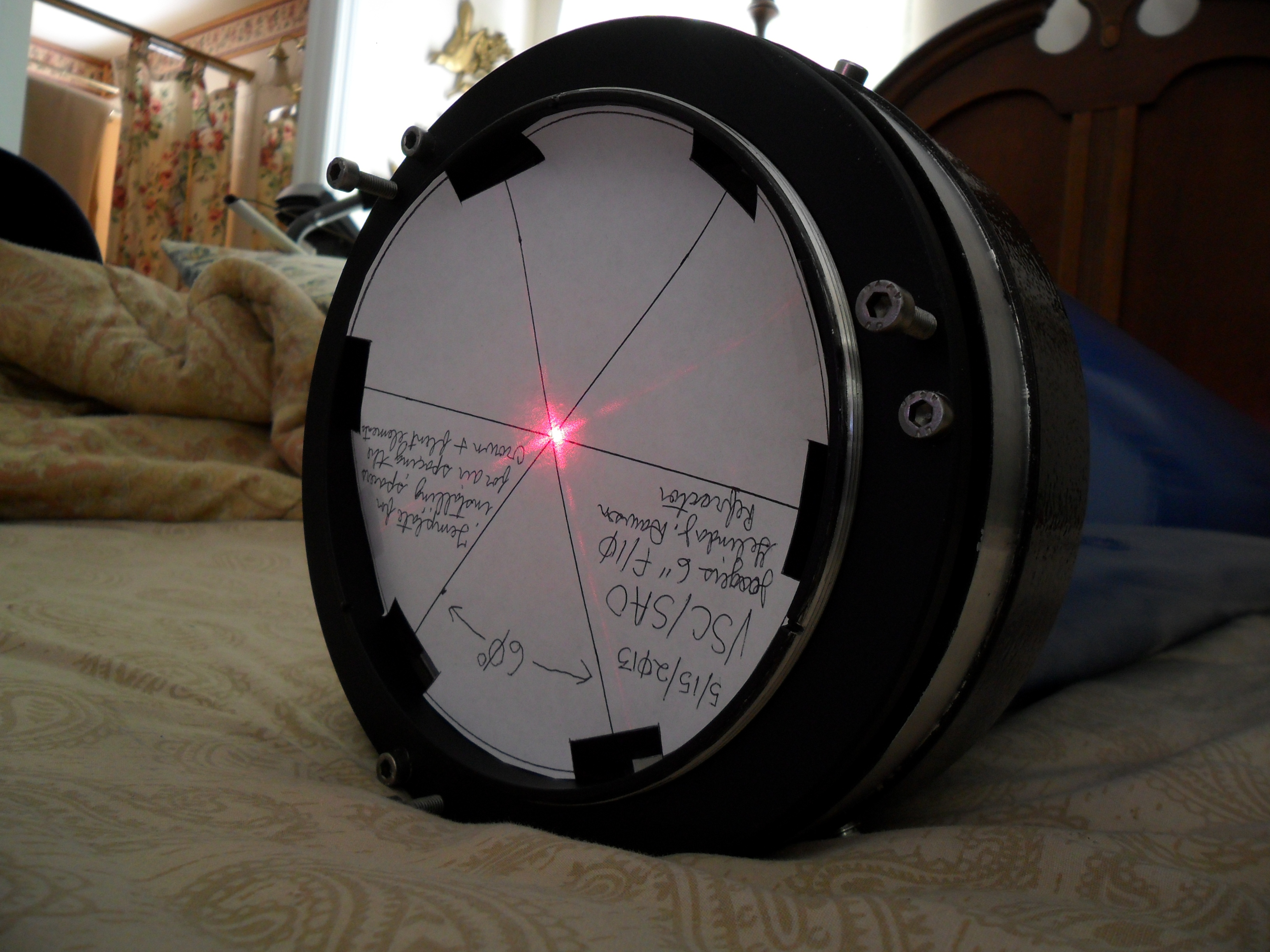

Salut AStro_007, Très bonne idée le post sur la collimation des vieux tromblons dotant qu'a la différence des tubes récents la manip peut se faire facilement via les vis de collimations a l'avant. J'ajouterai une étape indispensable selon moi avant d'attaquer la collimation c'est la vérification de l'alignement du PO par rapport a la cellule. Pour cela, il suffit de se munir d'un laser bien "réglé", et de vérifier que le point de sortie sur la cellule passe par le milieu comme sur la photo ci-dessous: Si le laser est au milieu comme ci-dessous, on peut passer a la collimation via les vis tirante/poussante en utilisant un cheshire ou autre outil. Personnellement, j'utilise un REEGO c'est vraiment un outil très pratique et facile a utiliser. Il existe un modèle en 24.5 ( fabriqué par un Allemand) il faut que je retrouve le lien, le principe reste le même que le REEGO. Si le laser n'est pas au milieu, il faudra alors trouver pourquoi et essayer d'y remédier avant de collimater. Plusieurs raisons possibles sur les vieux tubes: Côté doublet/ cellule: - Si la cellule se visse sur le tube, essayer de regarder si la cellule n'est pas dévisser ou inversement trop visser sur le tube - Si celle-ci est maintenue par des vis sur le tube ( généralement trois). Basculer la lunette tête en bas, la mettre en contact avec une surface plane ( avec le pare buée, pas directement sur le verre :=)) desserrer légèrement les vis et exercer une légère pression sur le sol pour recoller le tube sur l'épaulement du doublet enfin resserrer. Côté PO: - Idem que pour la cellule, la plupart des vieux PO sont maintenues par trois vis faire la manip de la cellule mais a l'envers ( PO vers le bas). Basculer vers le bas, desserrer appuyer et resserrer un fois le PO en contact. - regarder les vis de pressions de la crémaillère, elle se cache parfois sous les étiquettes. Trop serré, elles peuvent désaxer l'axe optique de la lunette. - Attention au adaptateur 36.4 vers 31.7, certains modèles sont de très mauvaises qualité. Une petite expérience faite avec mon baader en vidéo ci-dessous montre un souci sur le mien ( a ne pas généraliser) VID_20200413_222945_720x1280_20200413223800.mp4 En espérant que cela puisse aider certaines personnes.

Salut salut super tube avec un normalement un très bon niveau de qualité. Faire de l'astrophoto avec la monture d'origine cela vas être compliqué surtout sans motorisation. J'ai fait quelques clichés avec ce tube mais en projection oculaire ci-dessous le sujet.

Cela faisait un moment que j'avais imagé avec les vieux tubes quelques nouvelles images prise avec la nikon 100 et la camera 178MM Traitement AS3 et registax

Malheureusement les images de l'optique de la Nikon ne sont pas folichon 😅

Une présentation d'une lunette que l'on ne voit pas forcément énormément dans sur le forum même si elle fut importée il y a quelques années. Bonne lecture Carton est une marque ayant eu pignon sur rue dans l'optique, ce fabricant a démarré en temps que fournisseur OEM puis s'émancipe pour finalement produire ses propres optiques dont des lunettes, newton, microscope, jumelles bref tout ce qui touche de près ou de loin a l'optique. Nombreux revendeurs de l'époque utilisaient les doublets, oculaires, etc.. de chez carton pour leur propre modèle de matériel, il n'est donc pas rare d'avoir du "Carton" dans son instrument vintage sans forcément le savoir. Pour bien connaître la marque a travers quelques modèles que je possède, je n'ai quasiment jamais été déçu. Il est difficile de citer tous les re-badgages de l'époque mais en France ce modèle a été vendu sous la marque Lumex. Le modèle présentait aujourd’hui représente le haut de gamme du catalogue de 1969 pour les 60mm. La T630 est une lunette de diamètre 60mm avec une focale de 1000mm nous donnant un ratio de 16,6, ratio qui si l'optique est bien construite permet de s'affranchir quasiment totalement du fameux chromatisme qui peut entacher les achromates classiques. Même si cela reste un diamètre de 60mm, il est toujours étonnant de voir ce que l'on peut retirer de ce diamètre quand il est bien fait. Pour l'histoire, les années 60/70 représentait l'âge d'or de l'optique japonaise, les exportations tournaient a plein régime et le savoir faire des mini ateliers polisseurs de verre étaient très développé. Les optiques de cette période sont souvent excellentes, cela reste a prouver ( en cours) mais il est probable que les doublets de cette période surtout dans les haut de gamme recevaient une finition "main" pour permettre de gagner le petit plus d'état de surface transformant ainsi un instrument bon en excellent sans diffusé ou autres problèmes liés a la fabrication du verre. Page du catalogue de 1969 => Prix de vente 53000 yen soit environ 420 euros pour l'époque. L'instrument que j'ai reçu est quasiment neuf et complet ce qui est une chance au vu des 53 printemps de la belle, haut de gamme oblige Carton fournit avec tout les accessoires possible et imaginable en incluant une petite boite de rangement pour les oculaires, RC et le redresseur terrestre (la petite touche ). L'ancien propriétaire étant probablement un peu maniaque, j'ai récupéré le carton de vente de l'époque. L'information est très utile car cela me permet de dater assez précisément l'année de fabrication de la lunette par rapport au prix dans le catalogue de vente. Le colis est assez classique, carton avec un moulage polystyrène petit bémol point de boite en bois ce modèle mais bon cela n'est pas gênant d'autres constructeurs utilisent ce type de packaging ( SYW, Vixen etc...). Dans le paquet: - Lunette - Monture + barre + CP + deux flexibles - Trépied + triangle - Boite de rangement avec 3 oculaires + rc prisme + renvoi coudé terrestre - Kit solaire - Chercheur 10X30 + oculaire ramsden 22mm - Support appareil photo pour la monture Poids du colis 12kg Le carton de vente et la documentation. La marque ajoute un mini guide de l'astro ( en bas a gauche) , ce guide permet une première approche sous forme didactique de l'astro. La monture: Je ne porte pas dans mon coeur les vieilles montures japonaises souvent tremblantes tuant parfois littéralement une séance d'observation mais Carton est une marque qui déroge a cette règle. Leurs montures sont bien conçues, très légère avec un bon amortissement des vibrations pourvu que l'on monte des flexibles relativement court. La monture de la T630 est un grand classique de chez eux, elle a probablement été introduite en même temps que cette série de lunette puis utilisée pour toutes les petites lunettes jusqu’à ce que le fabricant décide de quitter le monde de l'astro amateur ( environ 1989 ) , elle est présente sur ma mini-6. Carton mini-6 avec sa monture de voyage et son sac. La conception est assez moderne, proche de ce que l'on pourrait trouver maintenant du moins dans l'apparence. Lorsque l'on ouvre l'axe DEC, on retrouve le classique bloc écrou avec son maneton pour les mouvements fin ( mercy lyl pour le nom de la pièce je ne connaissais pas) les mouvements sont très fluide sans point dur idem pour l'axe AD. La monture a contrario d'autres fabricants ne possède pas de vis bloquant l'azimut, le serrage se fait par un écrou piégé dans le corps de la monture ( clé dans le paquet) c'est très efficace une fois verrouillé cela ne bouge plus. La lunette: Avec un poids de 2kg le tube est un poids plume, la mécanique est assurée par un PO classique crémaillère très fluide sans aucun point dur. Le format est au 36.4mm, l'adaptateur est très similaire au tak avec un serrage annulaire tout en bakélite c'est résistant mais cela fait un peu cheap. La conception de l'adaptateur est un peu curieuse, il assure un tirage assez long de 8 cm pour permettre la MAP avec le couple classique RC24,5/oculaire 24.5, la conception s'explique peux être comme cela, un ajout de back focus pour éviter d'avoir un tube de PO trop long et l'autre probablement côté bafflage l'adapteur étant au format 24.5. Le bafflage du PO est impeccable, cela faisait longtemps que je n'avais pas vu cela, l'intérieur du tube est noirci sans aucune lumière parasite une baffle très serrée termine l'ensemble. Elle est tellement serrée que cela m'empêche d'utiliser le collimateur REEGO en 31.75mm. Le passage vers 31.75 est possible via un adaptateur classique. Petit bémol sur ce point, pour l'instant je n'ai pas réussi a passer d'oculaire 31.75, une rallonge est obligatoire pour obtenir la MAP le vixen que je possède étant trop long il vas probablement falloir que je fabrique une allonge de taille non standard pour obtenir la map avec des oculaires modernes. La partie optique est assurée par un doublet classique calé a 120°, traitement classique bleuté probablement Mgf2. Les anneaux de newton sont bien visible sans déformation, après un bon nettoyage la cellule est repartie pour une nouvelle jeunesse. Petit remarque sur la partie réglage du doublet, pas de vis de collimation carton a choisi la même méthode que vixen pour les modèles récents qui est de faire confiance a l'usinage du filetage du tube et de la cellule. L'impact sur la collim est minimisé vu que nous sommes a 16.6 de ratio, la tolérance dans la collimation sera plus élevée que sur un F/D court. C'est probablement pour cela que le fabricant a choisi de ne pas adjoindre de système de réglages. Premier test sur étoiles: Comme toujours je passe d'abord quelques soirées a faire des stars tests pour vérifier la collimation et détecter les grosses aberrations sur l'optique. Ici aucune aberration relevée, sur acturus le star test est très bon très proche de la scopetech maxi qui est une référence dans ce domaine figure géométrique impeccable, l’énergie est bien répartie sur l'ensemble de la figure. La couronne extérieur n'est pas "morcelé" mais parfaitement formé, cela sent l'optique de compétition. La figure intra/extra est similaire. Sur Vega, une toile plus froide le star test ressort typique de la famille Carton avec un joli point violacée extrême dans le centre et une belle couronne jaune/bleu sur l'extérieur vraiment typique de la "patte" de la marque. Premier test sur les objets: La météo n'est pas la panacée depuis quelques temps, j'essaierai de compléter quand cela s'améliorera. M13 est une bonne cible pour tester les vieux réfracteurs, ici pas de surprise 60mm cela reste 60mm l'amas se détache la périphérie est visible mais impossible de résoudre le cœur. Sur la lune, la lunette est a l'aise dans la mer du nectar le cratère de rosse "6.44" est facilement résolu au 6mm malgré une lune très basse et une turbu extrême en partie du a un front venant de la manche et un vent de sud des terres. La lunette se paie même le luxe d'accepter le petit taka 4mm qui est en temps normal assez difficile a passer, la luminosité diminue mais cela reste pleinement exploitable. L'image est dénuée de chromatisme, aucun liseré n'est présent durant la session d'observation. Vivement les sessions planétaires :=). Pour conclure sur ce tube, c'est un excellent réfracteur pour de longue balade. La qualité que ce soit niveau optique ou mécanique est clairement au rendez vous. La monture ne déçoit pas, avec un bon équilibrage du tube les vibrations sont parfaitement absorbées, les mouvements souples facilite bien le suivi. L'ajout d'une motorisation ne serait ce que basique améliorerai le suivi et permettrai de tirer le plein potentiel de l'optique mais c'est est valable pour tous les tubes planétaires. La partie optique est tellement bonne qu'elle partira sur banc optique pour mesure, ne serai que dans le vert pour avoir une idée des performances brut du tube. L'imagerie sera de la partie quand le ciel le permettra.

Bonsoir a tous, J'ai commencé un post de l'autre côté a ce sujet et oublié de mettre ça ici alors que c'est plutôt ici que cela aurait plus sa place mille excuses. 😅. Donc depuis quelques temps, l'idée de voir ce que valait nos vieux tromblons pouvait donner en imagerie me trotter dans la tête. Ni connaissant absolument rien dans ce domaine, je me suis d'abord lancé au smartphone et a l'oculaire puis les premiers résultats étant sympa, un passage vers la caméra semblait être la suite tout indiqué. Avec les conseils de @xs_man que je remercie, je me suis tourné vers une Asi 178mm caméra planétaire assez rapide, avec suffisamment de champ pour le lunaire. L’intérêt de cette caméra est double car même si l’échantillonnage n'est pas optimal, elle permet de s'affranchir d'une barlow et également du chromatisme étant donné que c'est une caméra noir et blanc. Au fur et a mesure des prises de vue, je rajouterai d'autres clichés. Cela sera principalement du lunaire, c'est une cible que j'adore et qui permet de tirer du plein potentiel de nos vieux tromblons. Toutes vos photos sont les bienvenue!!!!!!!!

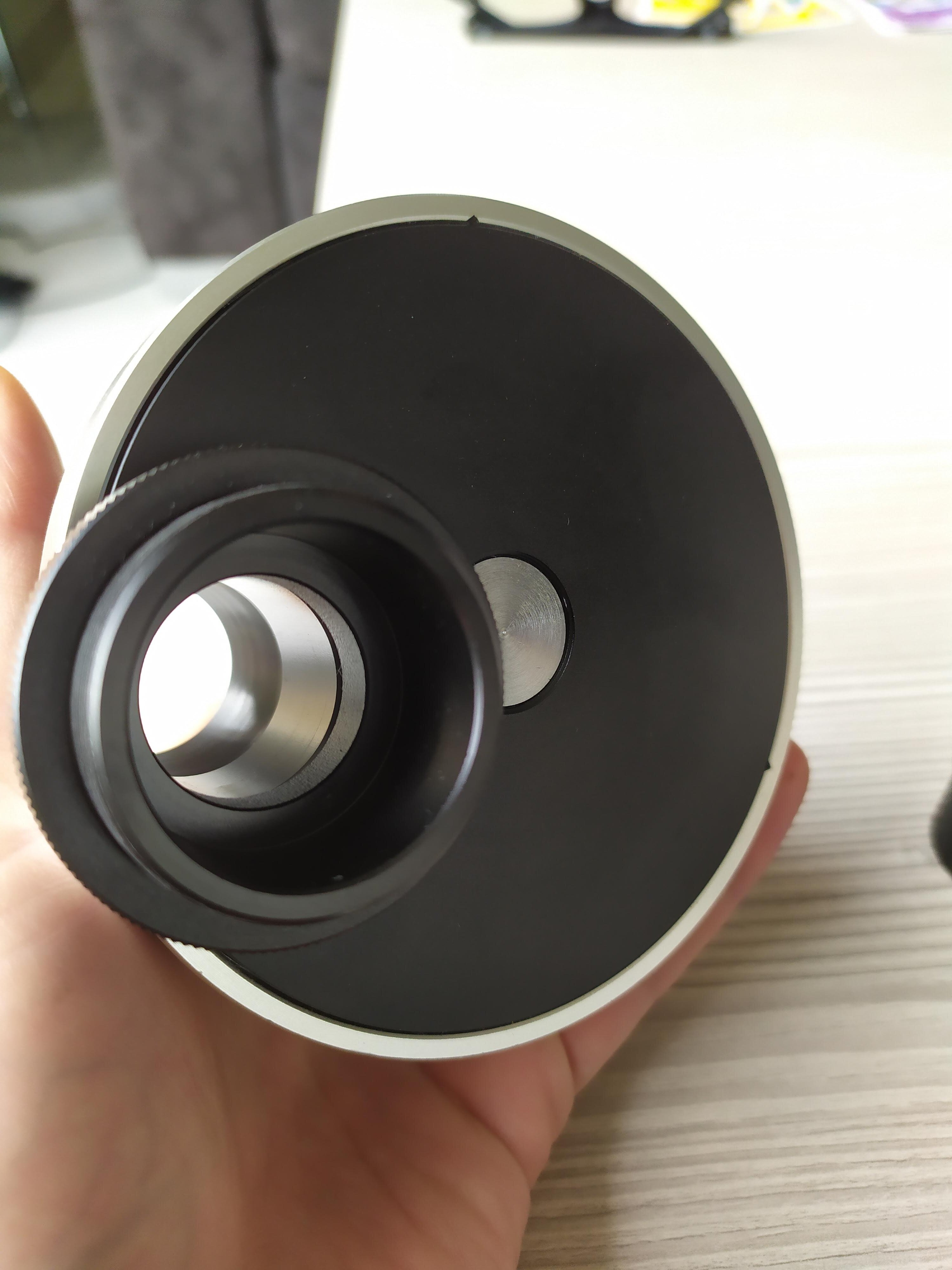

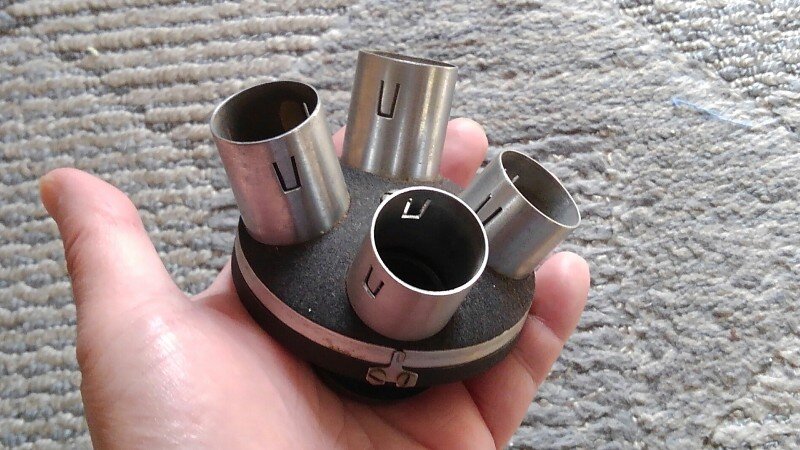

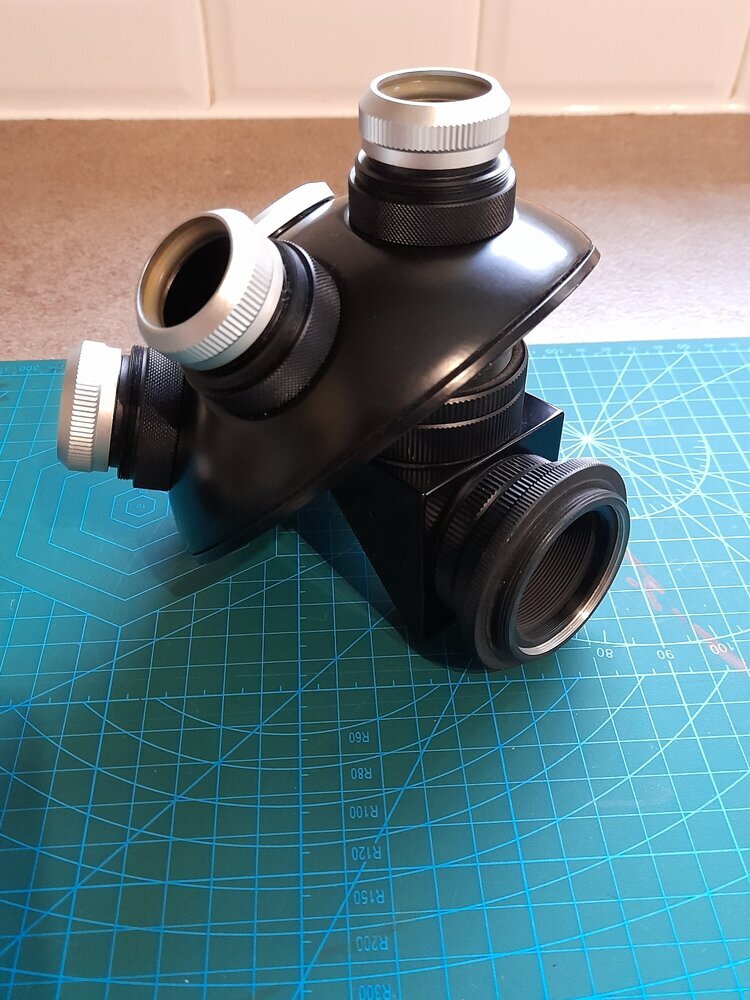

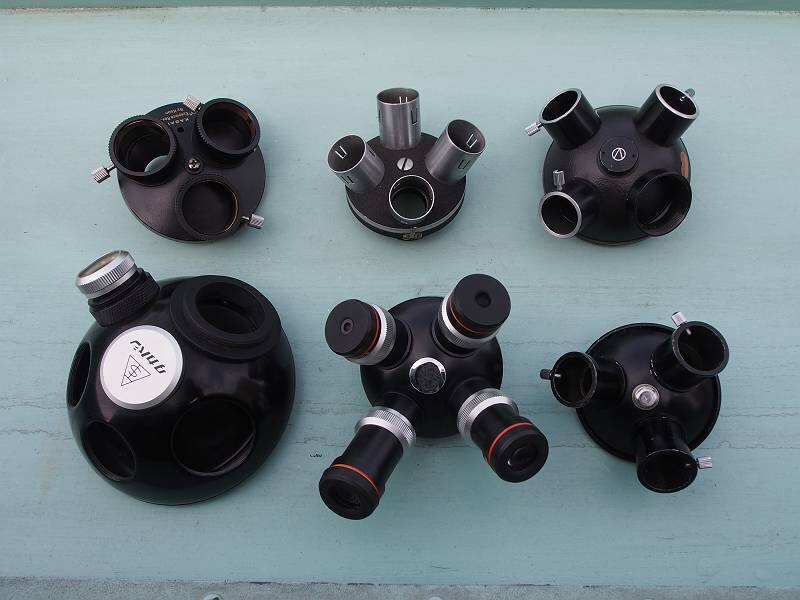

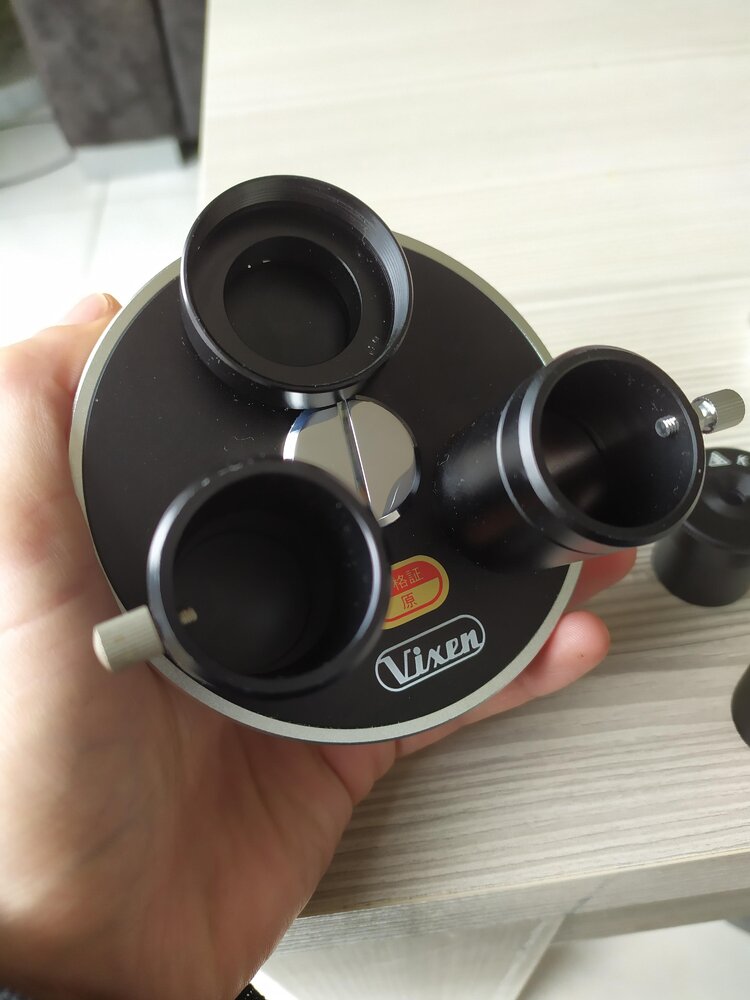

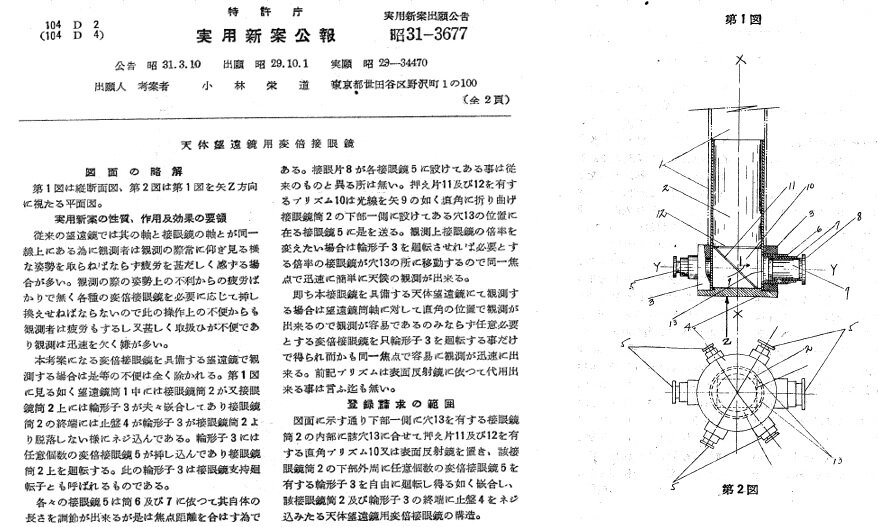

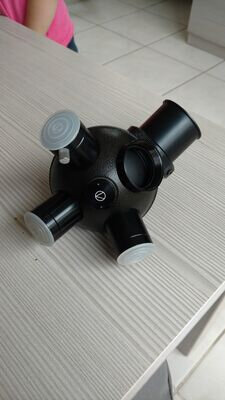

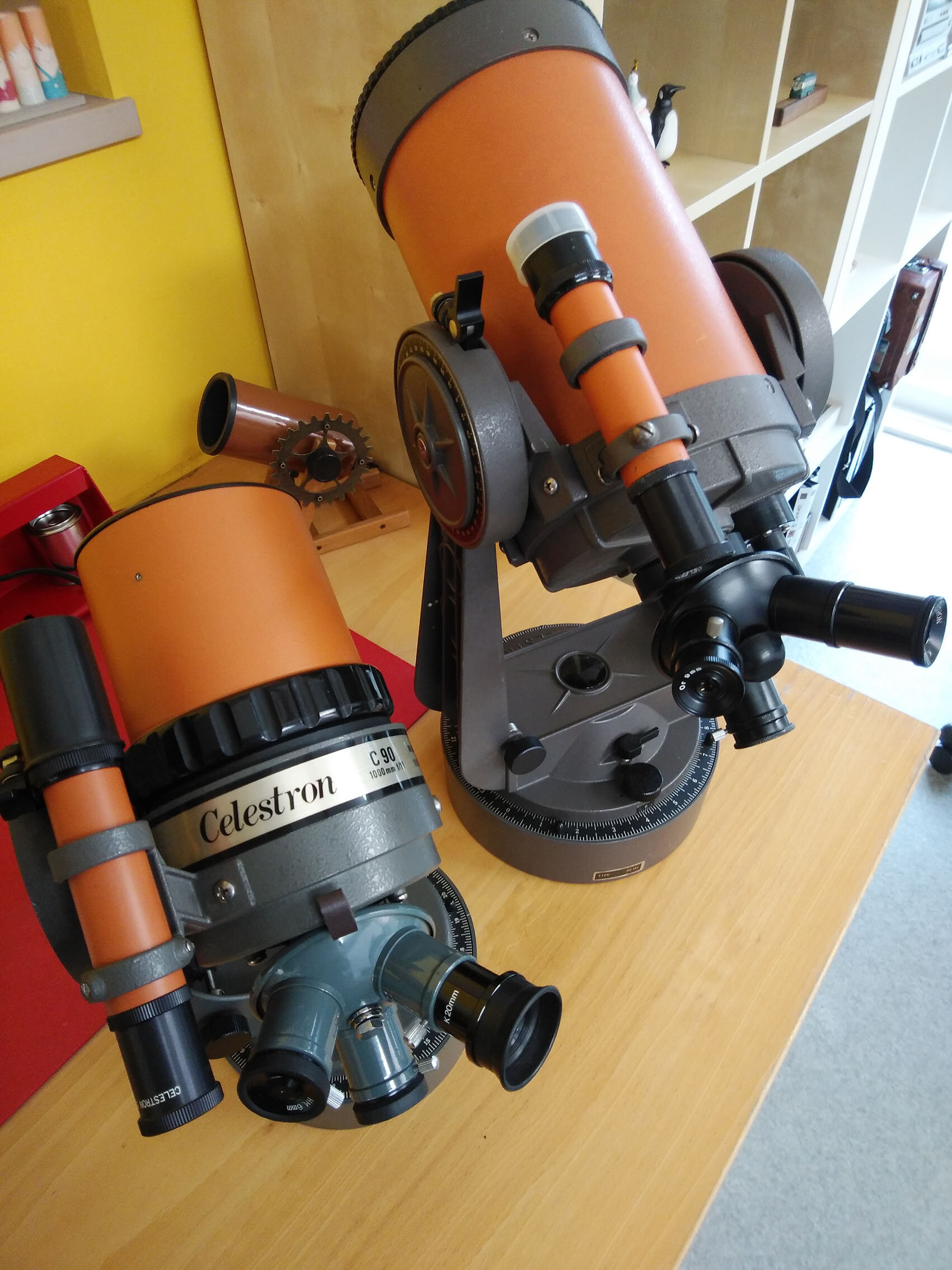

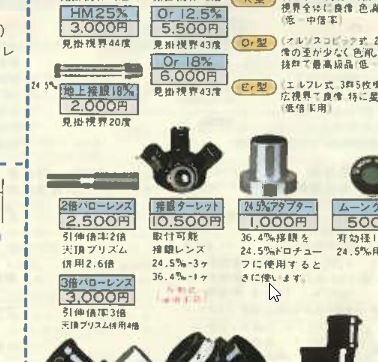

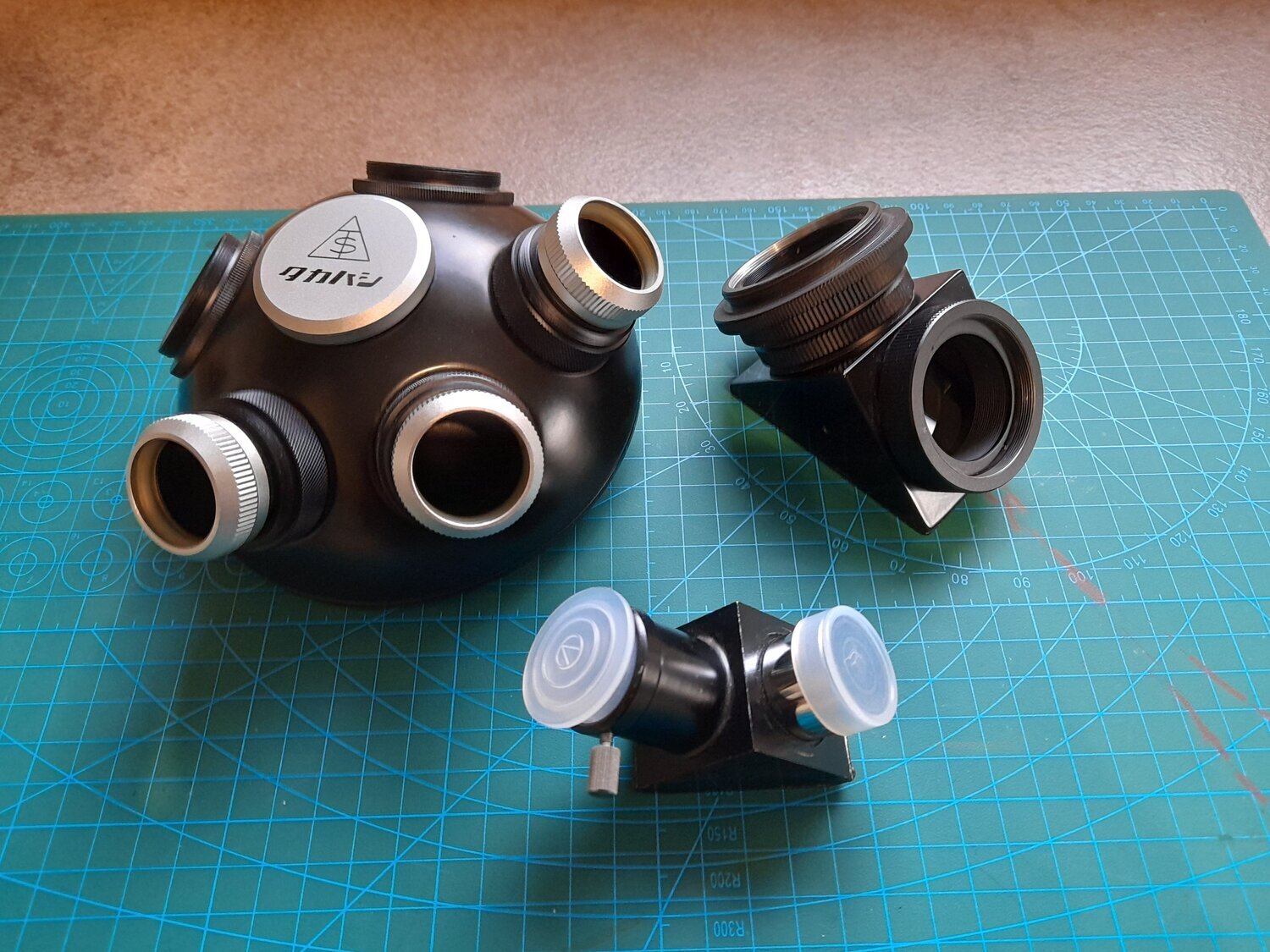

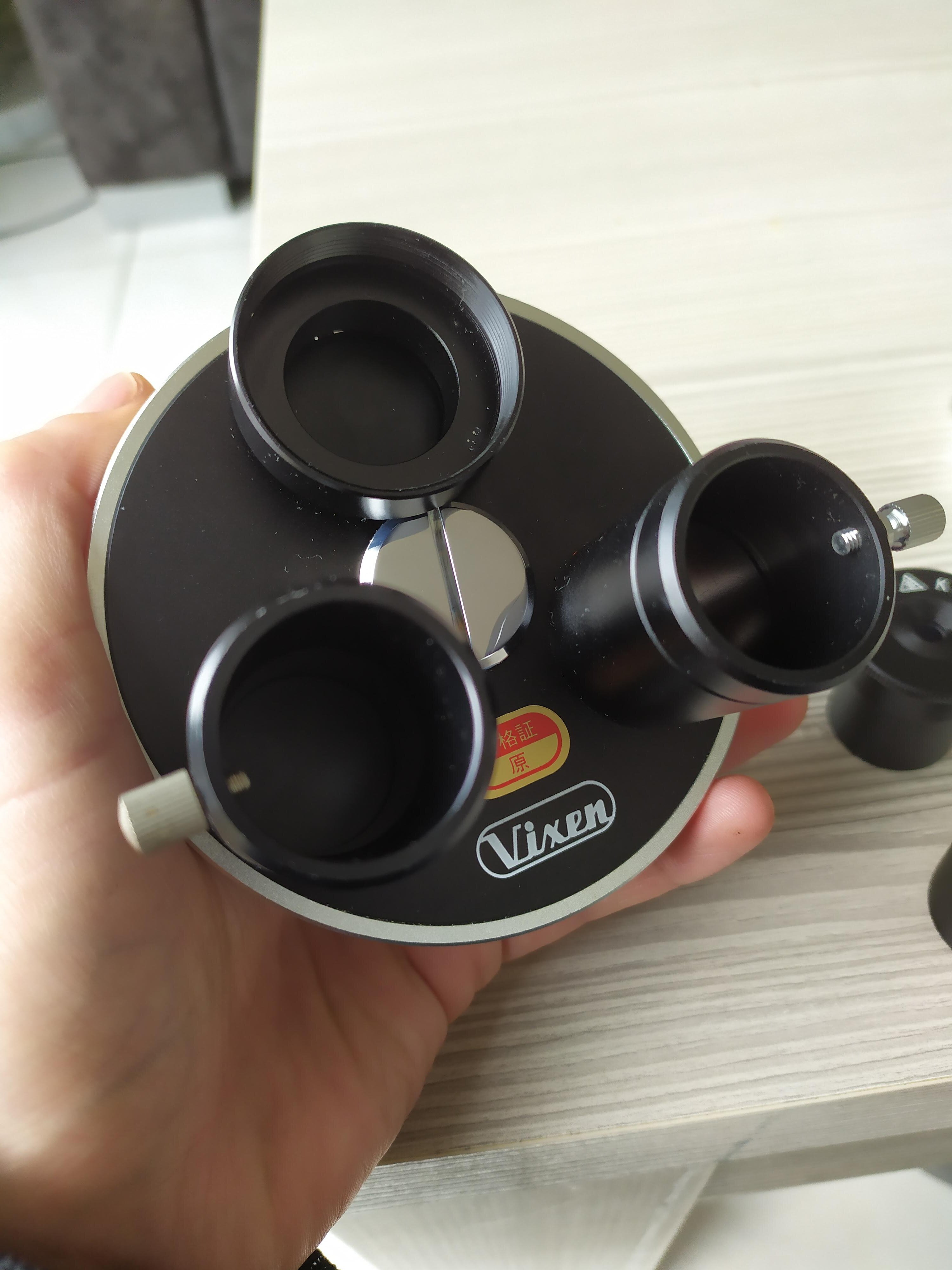

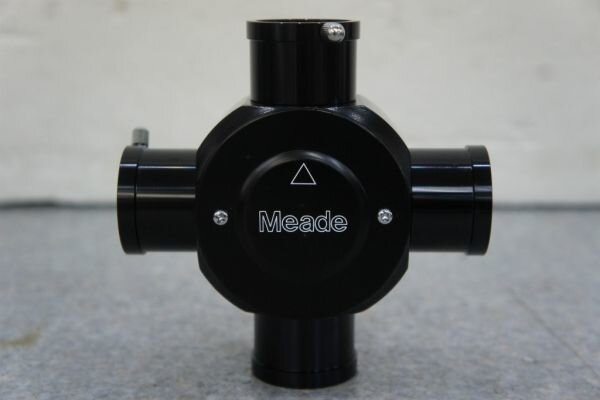

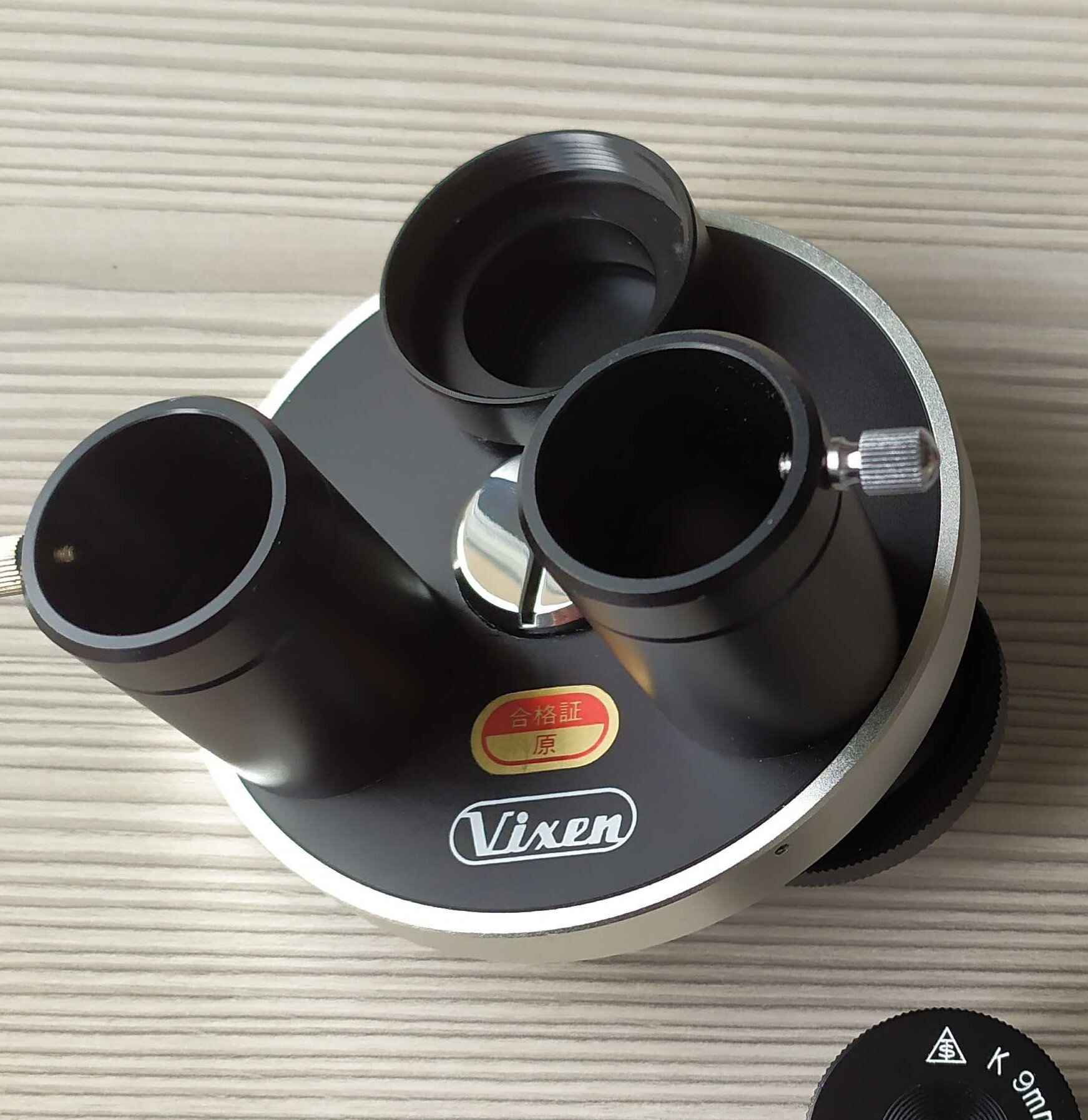

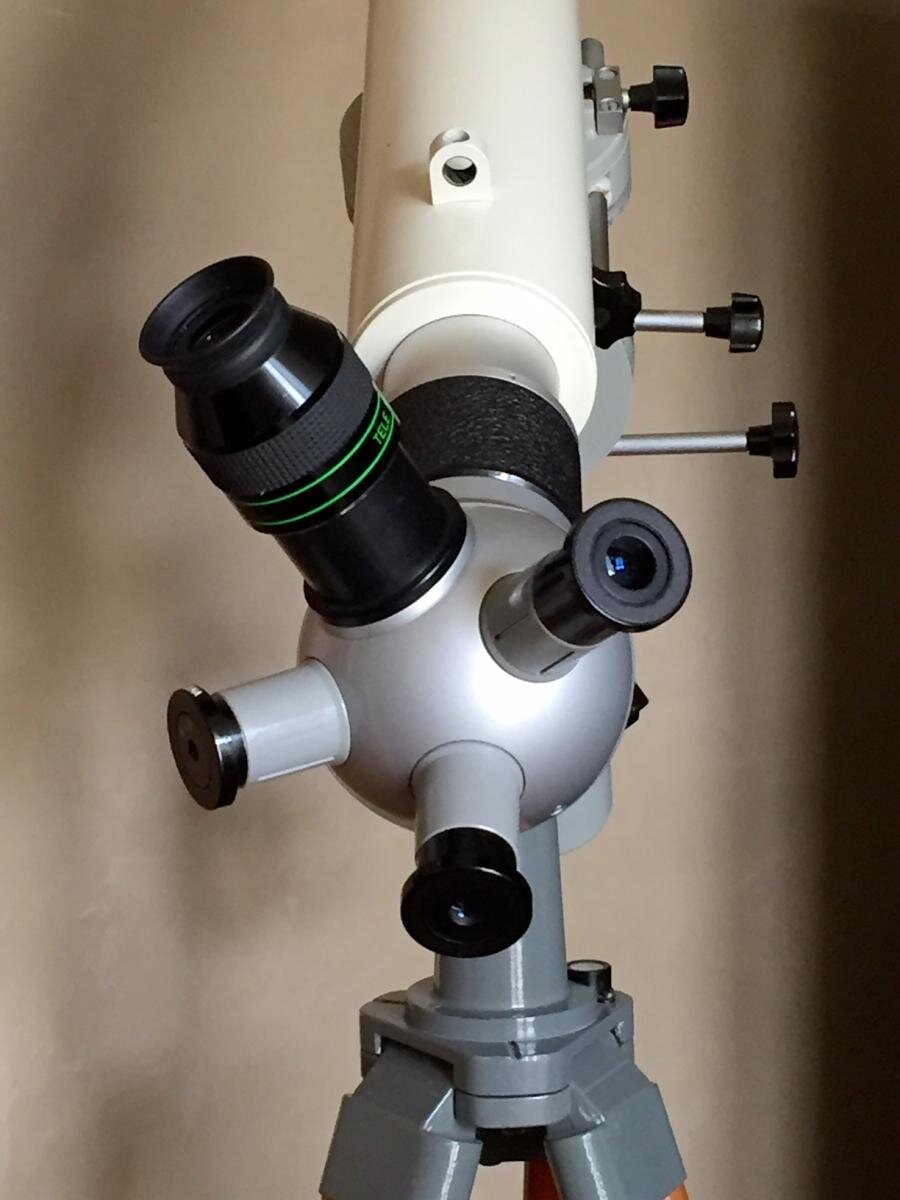

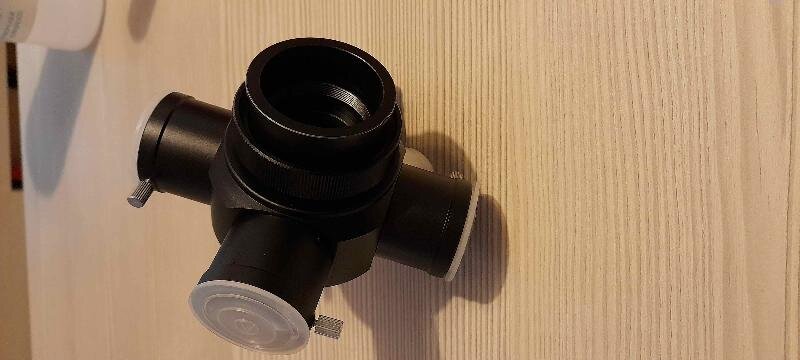

Bonsoir a tous, Après avoir vadrouillé beaucoup de temps sur les sites et collectaient quelques infos, je voulais tenter de lister les différentes tourelles qui ont été produite sur la période 1950 => 1980 par les constructeurs. La liste est exhaustive et si des personnes souhaitent en rajouter n'hésitez pas!! La liste sera par fabricant. Bonne lecture 😁 VIXEN - Tourelle miroir quatre positions, la sortie scope est au pas pour les schmidts cassegrain. Tourelle bien construite tout métal, les adaptateurs peuvent être changé pour le coulant 24.5mm. On peut la trouver sous différentes marques Vixen, Celestron, Meade. - Mini tourelle 4 positions, sortie 36.4mm donc adaptable en 24.5/31.7mm. Trois entrées 24.5mm et une entrée en 36.4mm pour les gros oculaires au format Vixen. Idem que sa cousine les entrées peuvent être changé pour du 24.5mm. Visible sur le catalogue de 1981. La tourelle ne possède pas de prisme ni de miroir. - Une tourelle trois positions deux en 24.5mm et une 36.4mm vissante, sortie 24.5mm, le modèle est assez rare par nos contrées. Après avoir contacté Vixen japan qui n'a pas retrouvé de trace de celle-ci, elle proviendrait de la microscopie. Idem que celle du dessus elle ne possède pas de miroir ni de prisme. Takakashi - Petite tourelle takahashi quatres positions 24.5mm non changeable, la sortie est en 36.4mm assez étonnant car la marque est plus habituée au 43mm. Pas de prisme ni de miroir. Tourelle de qualité entièrement en monobloc. - Grosse tourelle ( le mot n'est pas petit) de chez taka, entièrement faite en un bloc elle fait quasiment 1kg avec le RC a prisme d'origine. Il s'agit vraiment d'une pièce d'orfèvrerie. La tourelle possède cinq position toutes interchangeables via les adaptateurs 31.7 actuelle par défaut, elle arrive avec 3 serrage 24.5mm et 2 serrage 36.5mm pour les deux gros oculaires de la marque. Il faut beaucoup de tirage pour la mettre sur un scope. TANI - Récente découverte, il semble que le célèbre fabricant d'oculaire est produit une tourelle, pas plus d'informations car je ne l'ai jamais vu. Photo provenant du catalogue, la conception est similaire a la takahashi. pas de prisme ni de miroir intégré. Zeiss N'étant pas un grand expert de la marque, je laisse les pros corriger si il y en a d'autres. EIKOW Un des plus ancien fabricant de télescope du Japon, ils ont produit une tourelle trois positions. Coulant Japonais oblige celle-ci est en 24.5mm sortie en 31.7mm. Pas de prisme/miroir intégré. Elle semble pouvoir s'intégrer sur les newtons de la marque notamment ceux escamotable. Unitron - Grande tourelle relativement courante au US, cinq positions avec in miroir?prisme? Il y a un brevet du Japan Seiko Research Institute avec une conception similaire, le brevet provenant de la microscopie la tourelle tient "probablement"sa conception de ce domaine. - Petite tourelle légère, quatre position je n'en ai jamais vu. Quatre entrées au format 24.5mm typique de la marque. Voila en espérant que cela vous a plu. Je rajoute quelques photos de famille, il y a domaine qui n'a pas été abordé, celui des spoting scope type unitron ou les tourelles sont assez courantes.

Bonjour a vous, Cela faisait un moment que je lorgnais sur cette lunette et j’attendais d'avoir une bonne occasion pour en récupérer une. Ce fut le cas avec un exemplaire complet sans monture car elle ne présente que peu d’intérêt pour nous dû a sa configuration. La lunette a surement était produite dans les années 1970. Présentation de la bête et de ses accessoires: Le "kit de base" se compose de: - Boite de transport en bois. - Chercheur 5X25 un peu similaire au petit Tak - Adaptateur photo argentique - Adaptateur 43.8mm vers 24.5mm - Renvoi coudé prisme - Kit solaire - Lot d'oculaires 24.5mm Nikon H-25( kit de base) , Kelnner 25, Nikon H 12.5mm ( kit de base), Nikon O-7mm ( kit de base), Nikon O-5mm - Un oculaire "Grand champ" vissant Nikon H-40mm Des options sont disponibles dans le catalogue de la lunette, l'ancien propriétaire ayant acheté le Nikon O-5mm, Kelnner 25 et le grand AH 40mm. Le temps normand étant exécrable depuis pas mal de semaines, je n'ai pas pu beaucoup la sortir malheureusement. De premier abord voila ce que l'on peut en dire la lunette est très très bien finie dans le haut de gamme de l'achromat. Considérée comme cela au Japon du moins. La partie mécanique est assurée par un PO complètement démesuré impossible d'évaluer la capacité de charge mais assurément élevée aucun problème de tilt avec RC+Barlow+Bino et oculaires, la précision de celui-ci est excellente bien meilleur que mes PO modernes Taiwanais/chinois alors que ce n'est qu'une simple crémaillère un bonne exemple du niveau de connaissances/réalisation de l'époque, la sortie du PO est au format propriétaire de 43.2mm/1mm. Le tube est en acier, la cellule du doublet, le PO et le support chercheur sont en Duralium noirci intégralement pour la cellule et l’intérieur du tube. L'ensemble donne un sentiment de solidité, le tube seul est vraiment lourd ( environ 5/6kg) et du coup de loin l'achromat la plus lourde de mon set. Il faut une monture solide pour la poser, avec le bras levier engendré une EQ5 est surement un peu léger. Ici la Trex est parfaite pour ce tube. La scopetech 1200 qui me sert de référence fait office de jouet a côté même si la philosophie de conception de la scopetech est différente, ce n'est clairement pas le même monde. Côté optique, le doublet est vissé au tube les deux lentilles sont fixées par six vis, trois vis pour le maintien de la bague et trois vis pour le tilt des lentilles. Un mot concernant la conception "Nikon" dans le passé des échanges ont eu lieu entre Nikon et Zeiss peux être pendant/juste après la seconde guerre mondiale et dans le conception nikon, il n'est pas rare de retrouver des éléments de chez ZEISS ainsi la sortie du PO en 43.2 et l'oculaire AH qui permet de s'affranchir de la limitation du standard 36.4mm et gagner quelques pouillèmes pour la taille du champ en sont un bon exemple. Je souhaitais aussi vérifier/confirmer une autre idée concernant le niveau de qualité de chez Nikon et si leur niveau de qualité globale était une légende ou une rumeur. J'ai donc envoyé la cellule chez Wellenform pour un test sur les même principes que ceux de la scopetech pour avoir une base comparative. Je vous joins les courbes de sorties dans le vert, Ptv value is 0,12 lambda @589nm -> lambda/8,3. Après analyse des courbes, l'objectif est calé sur la méthode ZEISS pas de miracle voila pourquoi nikon est taxé de petit "ZEISS" du Japon et les résultats sont excellents. Malheureusement l'ancien propriétaire a trop serré les vis de collim et quand Joerg a démonté le bloc un éclat sur le Flint s'est détaché 😭, heureusement/malheureusement l'éclat est sur l’extérieur du bloc et inférieur a 10% ce qui n'empêche pas l'utilisation et après avoir fait quelques essais cela ne gêne pas énormément comme quoi... Pour l'interféro, j'ai demandé a Joerg de retirer l'éclat du Flint pour avoir une valeur proche de celle d'origine. Je vais essayer d'enrichir la partie observation quand le temps le permettra. Merci d'avoir lu Damien

Bonsoir a tous, Chose promise, petit retour suite a la réception de la lunette. Elle est bien arrivée en fin de semaine dernière, j'ai pu déjà faire quelques essais uniquement en lunaire le boulot étant assez prenant en ce moment. Je complèterai ce test avec des essais en planétaires puis doubles et quelques gros objets du ciel profond. - Quelques détails sur la marque Scopetech. Scopetech est une société Japonaise une des dernière ayant le courage de se lancer dans la fabrication (a contre courant) d'achromat longue même si je ne suis pas parfaitement objectif ayant un de leur matériel. Ils ne vendent que des achromats, dans leur catalogue plusieurs modèles: - Deux lunettes diamètre 60mm, Focal 1000 et 1200mm Muramasa 60MAXI Nagamitsu 60MAXI - Deux lunettes diamètre 80mm, Focal 1000 et 1200mm STL80A-L STL80A-MAXI Le lien avec tous les modèles : http://translate.google.com/translate?hl=fr&sl=auto&tl=fr&u=https%3A%2F%2Fscopetown.co.jp%2FSHOP%2Fg148781%2Flist.html - Le design des lulu est réalisé par scopetech, le corps des lunettes est fabriqués par des OEM, les lentilles sont polis par une société au Japon. Quelques photos de l'usine au Japon réalisant les lentilles: http://translate.google.com/translate?hl=fr&sl=auto&tl=fr&u=https%3A%2F%2Fscopetown.co.jp%2FSHOP%2Fg148781%2Flist.html - La lunette: Depuis quelques temps, je recherchais une achromat en complément de mon matériel pour faire du planétaire, lune et quelques objets CP bien brillant. je suis tombé sur cette marque par hasard sur webastro (en partie grâce a olivier) et un post qu'il avait ouvert sur forum. Ayant la chance d'en récupérer une d'occasion pour un bon prix j'ai décidé de faire un test pour faire connaître cette marque qui il faut le dire, assez rare dans nos contrées. Le modèle reçu est une STL80A-L Caractéristiques données par le fabricant: Diamètre: 80mm Focal:1000m F/D:12.5 Poids: 2kg Le pack: Lunette ( évidemment) + cache chercheur 6X30 Paire de collier Adaptateur 36.4 vers 31.7 - Détails de la lunette: Encombrement: Avec 2 kilos sur la balance, elle est très légère et malgré son mètre aucune gêne pour la transporter ou pour la fixer. La monture ci-dessus est une monture de Pentax J80 ( KENKO) relativement simpliste mais robuste, aucun tremblement ou de faiblesse de la monture pour la supporter malgré le bras levier. Le focuser: Il s'agit d'un simple focuseur avec une crémaillère malgré cela la mise au point est vraiment très douce aucun point dur et en aucun cas, je n'ai ressenti le besoin d'une démultiplication malgré les grossissements ( X200). - La formule optique: N'étant pas un fin connaisseur des formules optiques, je laisse les experts me corrigeaient. Il s'agit d'un doublet BK7 ( CROWN)+ F2 ( Flint) d'après la plaque signalétique et entière traité ( pas de multicouche a priori). Petite précision qui peut s'avérer problématique pendant le transport ( j'entends par transport, importation du japon), le doublet n'est pas collimatable par des VIS comme les pentax ou autre achromat ancienne génération. Il est dans la lignée des Vixen, espacé par des cales a 120°. Après vérification et malgré le très long et sûrement tumultueux trajet qu'elle a subi je n'ai pas pas constaté de décollimation ni au star test ni au cheshire la cellule semble être bien conçu. Elle est entièrement en métal ( peux être aluminium). Au passage scopetech revends des cellules a l'unité soit en 80/1000 soit 80/1200. Petite photos comparatives avec une TS102/714: Impressions globales: La lunette est vraiment bien fini, l'ensemble donne un très bon niveau de qualité pour le prix. La peinture est propre, le tube est entièrement baflé a l'intérieur. il n'y a pas de problème d'assemblage excepté le fait d'avoir peint le filetage du pare buée a l’intérieur, résultat quand vous le retiré des dépôts de peinture volent un peu partout😦. Dès que j'ai un peu plus de temps, je continue le compte rendu avec les ressentis en visu.
