melix

Attention il faut aussi prendre en compte la largeur de la fente (7mm, 10mm, ...). La feuille de calcul SimSpec de Ken Harrison est la référence dans le domaine : https://groups.io/g/astronomicalspectroscopy/attachment/18903/0/SimSpec V4_4_StarEx.xls

Un bon mois pour le batch 7 d'après le site de MLAstro + les délais de livraison (2 semaines).

La 678MM est en effet plus adaptée au SHG 700 (taille de pixels 2 microns). Et comme tu peux avoir le pack tous frais inclus, c'est intéressant (mais faut être patient, il y a de l'attente !)

Ce site (boutique sur Girone) prétend avoir des SHG 700 en stock, à vérifier: https://www.telescopiomania.fr/serie-de-demarrage-pour-la-spectroscopie-avec-telescope-et-camera/13543-mlastro-shg-700-spectroheliographe-solaire-de-haute-precision-avec-optique-professionnelle.html

Je les ai, je les ai Mais il y a tout de même pas mal de manips à faire, qui font qu'à chaque fois que j'essaie j'ai l'impression de repartir à 0

Voilà, il y a une option pour avoir tous les frais inclus

Oui c'est ça. Il faut savoir que les optiques du SHG 700 sont différentes. L'image sera plus petite avec le SHG 700 qu'avec un Sol'Ex. Donc a 700 de focale tu auras à peu près la même taille d'image qu'à 450 de focale avec un Sol'Ex. Par contre ça sera plus résolu. C'est le gros avantage : aucun filtre en effet, jusque 100mm d'ouverture de lunette.

Je traine plus sur AS en ce moment pcq le forum solaire y est bien plus actif, mais je regarde tjs ce qui se passeici :) Oui, stacking, mais entièrement fait dans JSol'Ex avec un script (que je mets à disposition par ailleurs). Les scripts rendent ça plus simple mais ça n'est pas obligatoire, j'ai commencé sans (et c'est bien de commencer sans pour comprendre). L'idée c'est de capturer 5 à 10 scans dans une fenêtre de temps assez courte (moins de 5 minutes) pour que les détails sur la surface solaire n'aient pas trop bougé. Oui il y a un kit avec bloc de guidage. Certains ont déja fait des trucs de fou avec le SHG 700 en mode stellaire, cf https://astrotrex.wordpress.com/2025/04/16/the-eskimo-nebula-the-forbidden-star/#english Par contre je ne sais pas si la multi-fente Shelyak est compatible. Perso j'ai tjs l'intention de me lancer dans la spectro stellaire, mais la barre d'entrée est bien plus haute.

Bonjour, (Je suis l'auteur de JSol'Ex). Concernant le Sol'Ex, il y a désormais plusieurs versions disponibles, la plus populaire de nos jours étant celles dites "James". Elle présente de nombreux avantages, notamment sur la mise au point du bloc collimateur. @krotdebouk a déjà clarifié la question de la mise au point, il y en a en effet 2 à faire, et celle du bloc collimateur est de loin la plus pénible, mais la bonne nouvelle, c'est qu'on ne la fait qu'une fois. Concernant le filtre ND, il est impératif d'utiliser un filtre de bonne qualité. Les seuls qui ont donné de bons résultats de manière reproductible, ce sont les Hoya Pro ND, mais même eux ne sont pas parfaits (j'ai eu des franges sur un ND 8). Il ne faut surtout pas utiliser d'Astrosolar, ça n'est pas du tout fait pour, ça va couper le signal spectral qu'on souhaite au contraire préserver. Pour ma part, je suis passé au SHG 700, un autre spectrohéliographe qui est un pur plaisir à utiliser, et qui peut s'utiliser **sans filtre** jusqu'à 100mm d'ouverture, grâce à sa fente sur support quartz. Ses micro-focusers le rendent aussi très très simple d'utilisation et ça n'est pas, contrairement à ce qu'on peut lire ici ou là, une "version commerciale du Sol'Ex", c'est un véritable instrument conçu avec précision et pensé pour l'observation solaire. Pour les scans, j'utilise SharpCap Pro qui pilote ma monture avec ASCOM. Le gros avantage de la version Pro c'est qu'on peut utiliser des scripts qui automatisent les scans. Pas besoin de cliquer sur la raquette, tout se fait tout seul.

Très très louche en effet. D'autant que les descriptions ne correspondent pas au titre.

Je l'ai capturé aussi :

Bonjour à toutes et à tous ! L'Astro Club Challandais organise ses premières Rencontres Solaires de Vendée. L'idée est de proposer un événement dans la lignée des ROS et des JASON qui soit plus accessible aux observateurs de l'Ouest. Rejoignez-nous à Challans, petite ville du nord-ouest Vendée à 50 km de Nantes et à environ 25 km de l'île de Noirmoutier, le 7 juin 2025, pour la première édition ! Vous trouverez toutes les informations et modalités d'inscription sur cette page : https://astroclubchallanda.wixsite.com/website/rsv N'hésitez pas si vous avez des questions, et au plaisir de vous y rencontrer !

Bonjour à toutes et à tous, Cette année n'est décidément pas la meilleure pour nous autres astrams... Aujourd'hui le soleil était enfin de retour, j'ai donc profité de ma pause déjeuner pour imager rapidement le soleil. Voici un stack de 5 images faites avec un Sol'Ex Pro, une lunette TS-Optics de 80mm, diaphragmée à 55mm et une ASI178MM. Les traitements et stacking ont été réalisés à l'aide du mode batch de JSol'Ex. Voici l'image principale : Une version annotée avec la grille d'orientation : Le doppler, montrant en bleu les régions qui s'approchent et en rouge celles qui s'éloignent : Les protubérances, avec le doppler : Une version en négatif : Version colorisée pour les amateurs : Enfin, j'ai eu la chance d'être là au bon moment et de capturer une éjection de matière, mesurée à plus de 100km/s : Visible aussi en animation ici : Et voici le script que j'ai utilisé en mode batch pour obtenir les images : # # Performs stacking of several images processed in batch mode # [params] # banding correction width and iterations bandingWidth=25 bandingIterations=3 # autocrop factor cropFactor=1.1 # contrast adjustment gamma=1.5 gamma2 = 1.05 protus_stretch = 20 # doppler shift doppler_shift=3.5 cont_shift=37 [tmp] corrected = fix_banding(img(0);bandingWidth;bandingIterations) bluewing = fix_banding(img(doppler_shift);bandingWidth;bandingIterations) redwing = fix_banding(img(-doppler_shift);bandingWidth;bandingIterations) [outputs] decon=rl_decon(corrected) blue=rl_decon(bluewing) red=rl_decon(redwing) c=rl_decon(fix_banding(img(cont_shift);bandingWidth;bandingIterations)) [[batch]] stacked=stack(decon) stacked_cont=stack(c) stacked_blue=stack(blue) stacked_red=stack(red) doppler_base=linear_stretch(saturate(rgb(stacked_red;(stacked_red+stacked_blue)/2;stacked_blue);1.1)) # For negative image negative=invert(stacked) # A mask which has value 1 for pixels within the disk and 0 when outside mask=blur(disk_mask(stacked)) # The negative image, masked and contrasted masked_negative = auto_contrast(mask * negative;gamma) # Create a prominences image protus_neg=asinh_stretch(disk_fill(stacked);0;protus_stretch) [outputs] stretch=auto_contrast(stacked;gamma) details=draw_globe(draw_obs_details(draw_solar_params(stretch))) colorized=colorize(asinh_stretch(stretch;500;5);"H-alpha") doppler=draw_text(doppler_base;64;128;"Doppler " + doppler_shift + "px";32) protus=draw_text(asinh_stretch(disk_fill(stacked);0;10);64;128;"Protus";32) doppler_protus=draw_text(linear_stretch(disk_fill(doppler_base));64;128;"Doppler Eclipse " + doppler_shift + "px";32) conti=linear_stretch(stacked_cont) improved_negative=auto_contrast(protus_neg + masked_negative;gamma2) Bonne soirée !

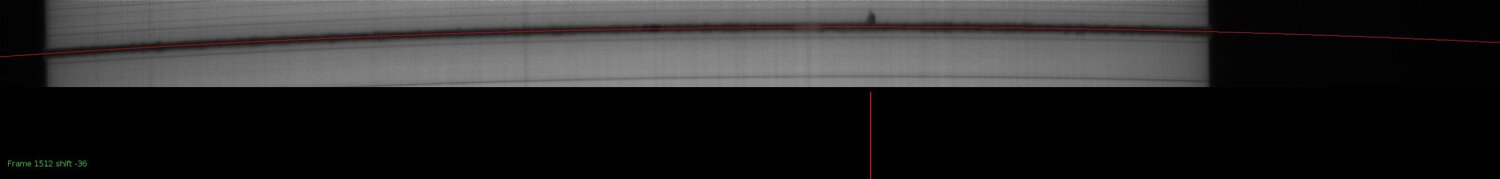

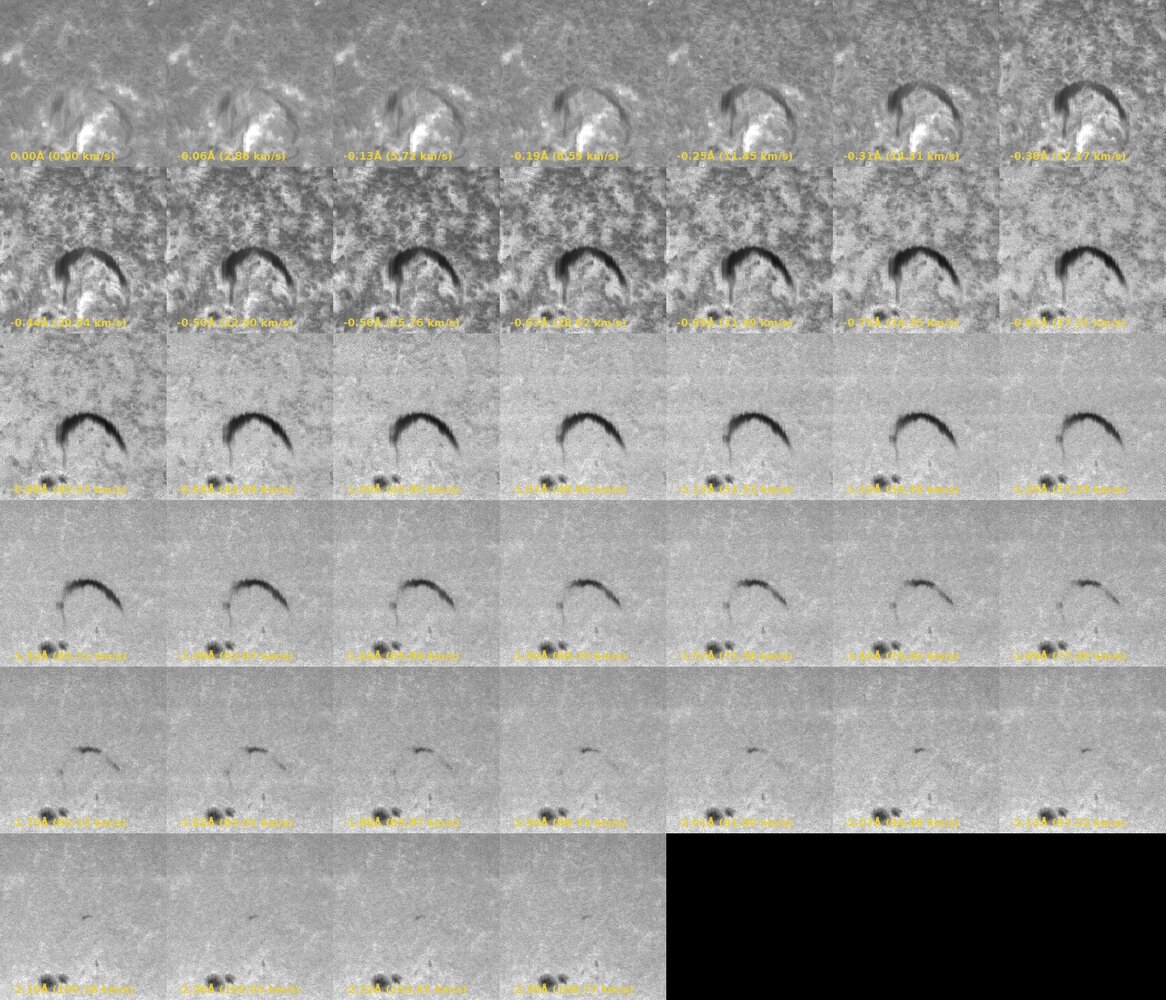

Bonjour à toutes et à tous, D'habitude j'utilise plutôt le forum d'en face pour discuter solaire (il est plus actif sur ce sujet, sans jeu de mots ;)), mais les images que j'ai faites lundi me semblent suffisamment intéressantes pour vous les proposer ici aussi. Je passerai un peu plus de temps à expliquer ce qu'on observe et les détails techniques, puisqu'il me semble que le Sol'Ex est moins connu ici. Ces images ont donc été capturées avec un Sol'Ex, l'instrument créé par Christian Buil, et traitées avec mon logiciel maison JSol'Ex. Le Sol'Ex est un instrument assez incroyable et j'espère que ce post en sera le témoin : il permet de capturer des phénomènes qu'aucun autre appareil ne permet de capturer. En particulier, son utilisation de la spectroscopie permet de mesurer des phénomènes brutaux et de reconstituer des images en plongeant dans l'atmosphère. Il ne permettra pas forcément de faire des zooms, mais on obtient des données assez fascinantes. De quoi parle-t-on ? Ce lundi 3 juin, je me suis lancé le défi de faire un timelapse du soleil, au Sol'Ex. C'est un travail assez fastidieux, puisque comme vous le savez peut-être, le Sol'Ex ne permet pas d'obtenir une image directement, il faut, pour chaque image, capturer une vidéo (on appelle ça un scan) et traiter cette vidéo pour obtenir une image. C'est là que les logiciels interviennent. Le logiciel officiel est fait par Valérie Desnoux et Christian Buil, il s'appelle INTI, et j'ai pour ma part écrit mon propre logiciel, JSol'Ex. Ce logiciel dispose d'un mode batch, mais aussi de scripting et autres détections automatiques qui rendent l'opération plus simple. J'ai donc capturé pas moins de 262 fichiers SER, environ 1 par minute, entre 8h et 16h UTC. Il y a des écarts (passages nuageux ou retournement au méridien), mais au total, cela représente 108 Go de données à traiter ! Pour capturer ces scans, j'ai utilisé SharpCap, avec un script de capture pour piloter la monture, ce qui a demandé un minimum de surveillance, l'essentiel étant fait de manière automatique. Les captures ont été faites avec ma lunette TS-Optics Photoline de 80mm, équipée d'un réducteur de focale 0.79 et diaphragmée à 55 mm (nécessaire pour conserver un rapport F/D proche de 6, optimal pour le Sol'Ex). Avant de commencer la série, j'ai réalisé une dizaine de scans d'affilée pour obtenir une seule image, stackée, dont voici le résultat :: Le timelapse Nous arrivons donc au résultat de cette journée, un timelapse qui montre beaucoup de choses. En particulier, 2 éruptions de classe M, l'une entre 9h30 et 12h39 UTC dans AR3697 (la grande région active au sud) et l'autre, spectaculaire, dans AR3695 au Nord-Ouest (en haut à droite) qui commence à 14h UTC. Malheureusement pour cette dernière, le principe de Murphy veut que les nuages se soient invités pile à ce moment là, ce qui donne ces images plus sombres dans l'animation. Le traitement est réalisé avec un script, optimisé pour la visibilité des flares et des protubérances. Les différences de luminosité sont essentiellement liées aux passages luminieux et volontairement non corrigées pour bien voir les éruptions et plasmas : Il est possible de zoomer sur l'éruption la plus spectaculaire de la journée : L'effet Doppler en action L'intérêt de Sol'Ex, c'est qu'il permet simultanément de capturer plusieurs choses. Ainsi, dans une vidéo, on capture une partie du spectre solaire, ici autour de la raie H-alpha. Les images H-alpha sont faites en prenant les pixels qui se trouvent au centre de la raie. Ainsi, dans l'image ci-dessous, ce que l'on voit est une capture d'une des images du fichier SER. En haut, nous avons notre raie Ha, bien sombre au centre. Le trait qui la traverse est la détection du centre de la raie, qui sert à reconstituer les images. Néanmoins, on constate que la raie n'est pas uniforme : elle est déformée, décalée vers le haut ou vers le bas. C'est l'effet Doppler, et on capture ici des décalages vers le rouge (vers le bas) ou vers le bleu (vers le haut). Le trait en bas correspond à un décalage "intéressant" relevé par le logiciel, qui permet de calculer des vitesses (nous y reviendrons) : Les bandes plus sombres visibles à gauche de l'image dans le spectre correspondent à des taches solaires. Ce qui est vraiment intéressant, c'est que grâce à ces images, on peut reconstituer une "image Doppler" du soleil, en prenant non plus le centre de la raie, mais en se décalant de quelques pixels par rapport au centre. On reconstitue alors une image en mettant dans le canal bleu l'image décalée de 3 pixels vers le haut, dans le rouge l'image décalée de 3 pixels vers le bas, et dans le vert la moyenne des 2 (cette procédure est décrite sur le site de Christian). Là où la génération de ces images Doppler est chose commune chez les Sol'Ex'istes, je ne pense cependant pas que quiconque l'ait jamais utilisé pour en faire un timelapse. Voici donc ce que j'ai obtenu : Le résultat est assez spectaculaire ! En particulier, sur la 2ème éruption, on voit bien des éjectas bleus, qui se déplacent donc vers nous, et des rouges, qui s'éloignent ! Nous pouvons cependant faire d'autres belles animations. Ainsi, en utilisant un "coronographe virtuel", il est possible de bien isoler les protubérances. C'est ce que l'on voit dans l'animation suivante, qui montre donc ces images Doppler, mais avec le disque solaire masqué : Afin que l'on se rende mieux compte des mouvements de masse, voici deux zooms sur des régions intéressantes : De la science ! Le Sol'Ex n'est pas qu'un simple instrument d'observation. Il permet de faire "de la science" simplement chez soi. Ainsi, puisque nous disposons du spectre et que nous pouvons calculer des décalages Doppler, j'ai récemment ajouté à JSol'Ex la capacité à détecter automatiquement des "excès de vitesse" sur le disque solaire. De quoi parle-t-on ? Sur l'image du spectre ci-dessus, on constate donc que la raie Ha est "étirée" vers le haut et vers le bas. En mesurant la distance entre un pic et le centre de la raie, on calcule un "décalage en pixels" qui peut être converti en vitesse. Il est ainsi possible, pour chaque image de la série, de calculer les plus gros décalages de pixels et représenter celà graphiquement sur le disque. C'est ce que l'on voit ici, sur une capture prise à 14h27 UTC : On y note une pointe à 234 km/s ! Que voit-on dans le spectre à l'endroit qui correspond à ce pic ? Voici la réponse : C'est intéressant ! Cette fois-ci on ne constate plus une raie sombre, mais un flash lumineux. Il s'agit d'un flare, au lieu d'être en absorption, la raie Ha passe ici en émission avec du plasma visible, ce que l'on retrouve dans les animations avec ces régions blanches qui semblent se propager le long de filaments. Plongée dans l'atmosphère Attention, ici on part dans du plus technique, et je ne suis pas certain moi-même de tout comprendre aux phénomènes. Les animations que vous allez voir ne sont plus dans le temps, mais dans l'espace ! C'est contre-intuitif, votre cerveau va vous dire le contraire, mais ce que l'on voit, c'est bien une animation qui se passe à un instant t. Au lieu de se promener dans le temps, on se promène dans différentes couches de l'atmosphère. Il s'agit en fait d'animations faites là où les excès de vitesse sont détectés, en prenant un décalage de pixels correspondant aux décalages détectés. Ainsi, si un décalage est constaté entre -15 (vers le bleu) et +8 (vers le rouge), alors on réalise une animation en générant une image pour chaque décalage, ce qui nous donne ceci pour la région où l'excès à 234km/s a été mesuré : On constate bien le flash, visible au milieu de l'animation, mais il se passe des choses autour, avec des régions sombres qui apparaissent et disparaissent. Il est plus intéressant, pour bien comprendre le phénomène, de se déplacer sur la deuxième éruption, qui a eu lieu plus près du limbe. En effet, la première étant face à nous, il est difficile de percevoir le relief. En revanche, avec une éruption sur le bord solaire, la ligne de vue change et on perçoit des choses très intéressantes : Rappelez-vous qu'il s'agit d'un instantané. Donc, le filament noir que l'on voit se déplacer ne correspond pas à quelque chose qui bouge, mais à sa "position" dans l'espace, dans différentes couches de l'atmosphère. Lorsqu'on voit un flash lumineux (il y en a 2 dans cette vidéo), il s'agit d'un flash qui a lieu à une hauteur particulière dans l'atmosphère. La trace noire correspond donc à un éjecta "vu en relief" et l'effet Doppler nous a permis de mesurer la vitesse de cette éjection massive de matière : plus de 200 km/s ! Cette dernière animation montre la même éjection à un instant différent, mais très proche, qui montre que la masse éjectée était bien plus importante : Au final, vous venez de "voir" l'éjection mentionnée dans le GIF plus haut, mais sur une seule image, en calculant la vitesse de l'éjection de matière. En conclusion En conclusion, c'était une bien belle journée d'observation, même si elle a été gâchée en fin de journée par l'apparition des nuages. Le Sol'Ex est un instrument pas cher, simple à utiliser, qui permet de faire des observations et des mesures de qualité scientifique. Avec un peu d'imagination, on peut réaliser des images assez folles, avec des précisions de l'ordre de 0.2 Angströms, ce qui est assez fou. Alors, certes il y a des inconvénients et ça nécessite un peu d'apprentissage, mais en un an d'exploitation, ma connaissance des phénomènes solaires s'est incroyablement enrichie, et ça, c'est grâce à Christian Buil et Valérie Desnoux, merci à eux !

Eh bah le projet est au point mort. J'ai pas avancé du tout, je regarde régulièrement les constructions des autres, mais en tant que bricoleur du dimanche, je ne me suis pas lancé 😕
