Captain Flam

Restauration lunette Royal Astro R73

Messages recommandés

Je déplace mon post de la restauration de ma lunette Royal Astro R73 76/1400 Fd18 pour que vous puissiez voir étape par étape la restauration d'une lunette Ancienne afin de lui redonner ses couleurs d'origine et de pouvoir en profiter comme a ses premiers jour

voici tout en photos les avant et après de la lunette du chercheur ajout d'un chercheur d’origine 5x25, de la monture et du trépied

chaque phases comprennent l'avant, les pièces en éclatées avant restauration et l’après restauré et remonté

Pour donner envie à ceux qui n'osent pas cela reste plutôt facile pour le démontage la partie la plus longue est le décapage et ponçage minutieux

voici le résultat.




Tel que sur le catalogue de 1958

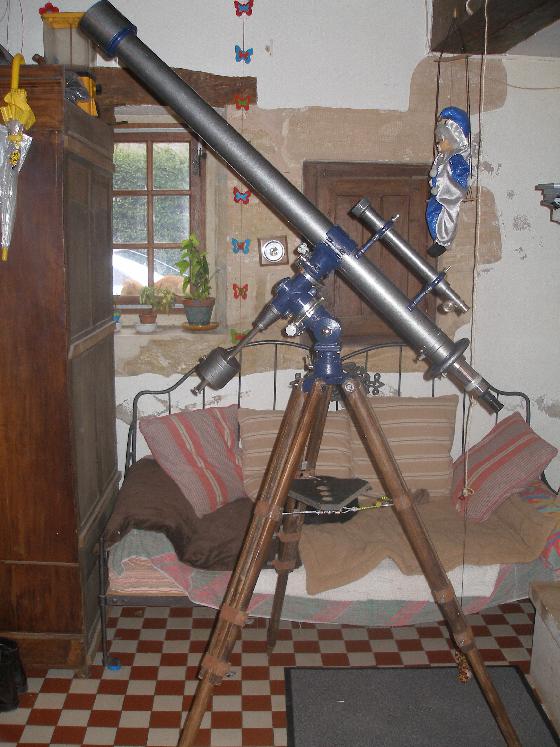

Tel que lors de son acquisition




AVANT




L'ECHANGE




APRES







Après restauration du tube

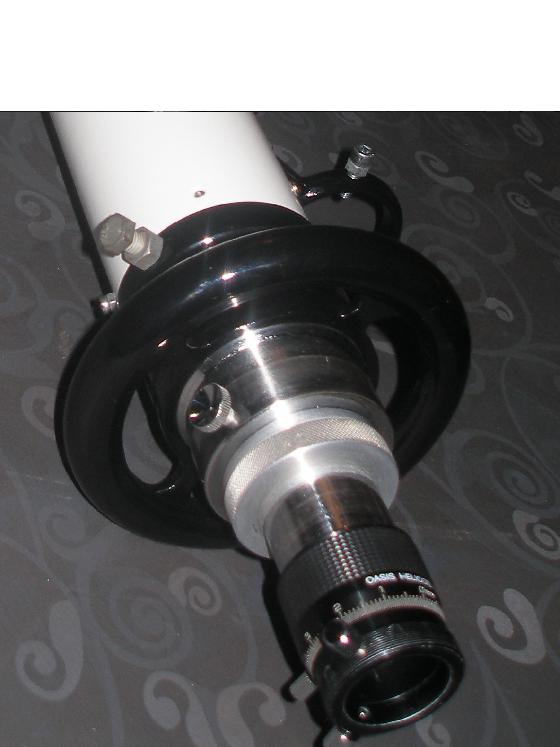

Le PO et la roue de mise au point hélicoïdale

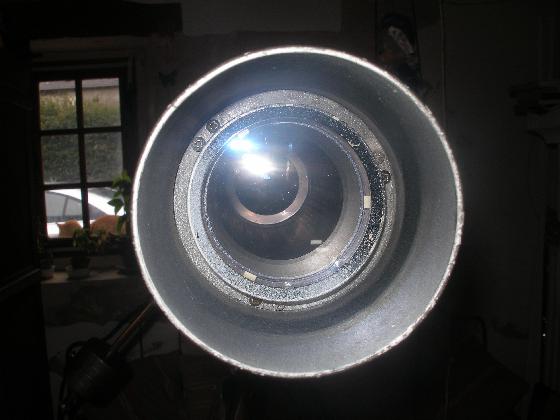

Avant démontage du doublet




Après nettoyage du doublet "lentille fabrication Horiguchi Optical Co. Japan"



>[img]

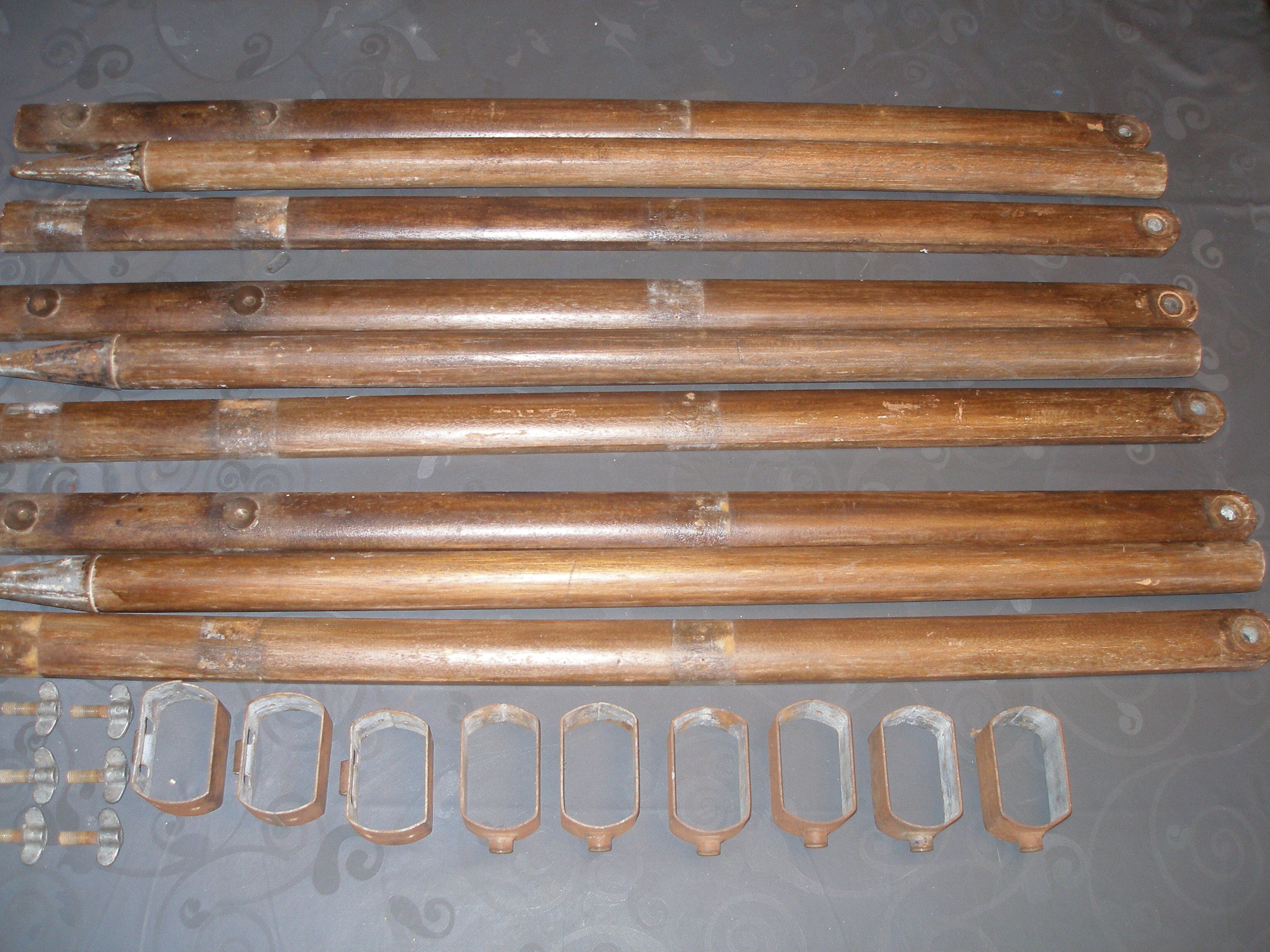

trépied avant démontage



>[img

Après restauration du trépied (j'ai volontairement gardé la patine du bois)



>[img]

La monture avant démontage



>[img]



>[img]

Le contre poids et sa tige



>[img]

Cercle gradué de DEC



>[img]

La couronne AD



>[img]

Le chercheur à crémaillère MANENT 40/380 Fd 9,5



[/img]

Le chercheur 12x40 démonté



A suivre sur cette page, la restauration des chercheurs (12x40 et 5x25 comme à l'origine), la monture, remontage complet des éléments et présentation de l'ensemble fini.:wub:



Fab

!spacecraft!

Modifié par Captain Flam

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonne chance pour ce super travail très motivant!!

Partager ce message


Lien à poster
Partager sur d’autres sites

Bravo pour la restauration du tube et bon courage pour le reste du télescope

Partager ce message


Lien à poster
Partager sur d’autres sites

bon ben voici la suite et presque fin de la restauration de ma lulu enfin plus précisément de la monture

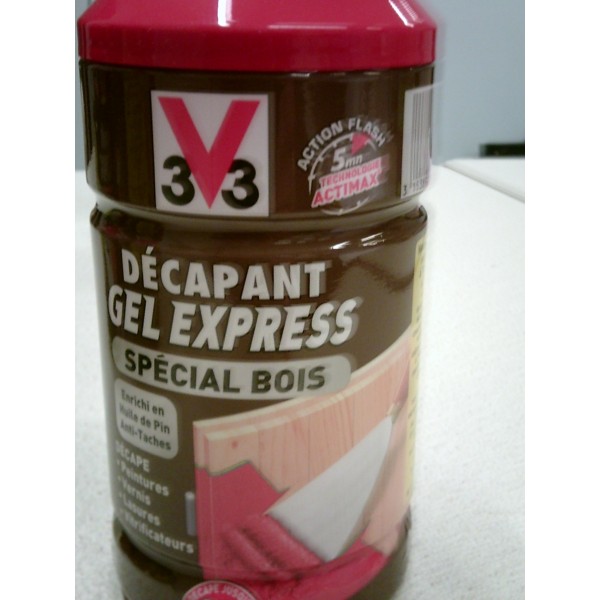

pour le décapage complet j'ai choisis du Decapex Express gel spécial bois (moins agressif que celui pour le métal)




C’est un jeux d'enfant, en une après midi, toutes les pièces de ma monture sont à nu.

Après un grand savonnage au liquide vaisselle et rinçage à l'eau en passant par un bon coup de papier verre à l'eau Grain 180 et 240 mes pièces sont prêtes à peindre en noir satiné



Plusieurs couches plus tard voici le résultât

pour ceux qui désir se lancer et il se reconnaitra voici une astuce pour coller la nouvelle feutrine vert billard sur le support du tube le diamètre de nos bonne veille boite de sel fin plus un carton souple feront l'affaire pour donner lors du collage la forme exacte à la feutrine. Vous pourrez aussi voir la marque de la colle spéciale feutrine à trouver dans les magasins de beau arts type Dalbe ou autre spécialistes du genre

Bon maintenant les photos



Un petit rappel AVANT

p1010285nm.jpg&action=rotate



MAINTENANT

p1010340tz.jpg&action=rotate



p1010334i.jpg&action=rotate



p1010335qo.jpg&action=rotate



p1010336n.jpg&action=rotate



p1010337m.jpg&action=rotate



p1010338w.jpg&action=rotate



p1010339oq.jpg&action=rotate



p1010346cb.jpg&action=rotate

La feutrine Vert billard comme à l'origine



p1010345k.jpg&action=rotate



p1010344f.jpg&action=rotate



p1010342y.jpg&action=rotate

LA SALIERE



p1010343rh.jpg&action=rotate

LA COLLE A UTILISER



La suite pour bientôt reste les chercheurs et l'assemblage final

A suivre...



Fab

Modifié par Captain Flam

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour, :)





J'avoue que le résultat est épatant. La monture apparaît naturellement plus sombre qu'auparavant mais elle reste tout autant imposante (et belle!).





Astro-amicalement,

Astropleiades

Partager ce message


Lien à poster
Partager sur d’autres sites
Invité Wolfan

Bonjour,



Beau travail de restauration !



Bon ciel lunaire à tous

Partager ce message


Lien à poster
Partager sur d’autres sites

Premier assemblage sans les chercheurs qui son à poil pour passer au décapage



AVANT

p1010282dk.jpg&action=rotate



APRES LIFTING

p1010347b.jpg&action=rotate



p1010348or.jpg&action=rotate



Fab

Modifié par Captain Flam

Partager ce message


Lien à poster
Partager sur d’autres sites
Excellent travail!!

Il me tarde de faire pareil sur le mien! :rolleyes:



Merci

ta monture et ton télescope ressemble t-il a celui ci ?




un post qui date de 2010 et je prend connaissance que tu est ou etait le digne représentant de la S.A.F. Félicitation

http://www.astrosurf.com/ubb/Forum6/HTML/001102.html



Fab

Partager ce message


Lien à poster
Partager sur d’autres sites

T'as tout bon, il a changé de proprio et attend sagement à la maison.

Pour faire bien, je dois aussi restaurer à neuf les malles (une pour la monture, une pour le tube + trépied)...

Si je suis motivé, je redonnerai un coup de polissage au miroir pour essayer d'avoir mieux, ça reste hypothétique, pas sûr de faire beaucoup mieux, verre ordinaire oblige...

Partager ce message


Lien à poster
Partager sur d’autres sites
T'as tout bon, il a changé de proprio et attend sagement à la maison.

Pour faire bien, je dois aussi restaurer à neuf les malles (une pour la monture, une pour le tube + trépied)...

Si je suis motivé, je redonnerai un coup de polissage au miroir pour essayer d'avoir mieux, ça reste hypothétique, pas sûr de faire beaucoup mieux, verre ordinaire oblige...



Je suis intéressé par une ou plusieurs photos de la malle intérieur et extérieur pour la monture afin pouvoir en refaire une pour ranger mon précieux matériel

je te laisse un MP avec mon mail



Fab

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour

Ça c'est de la restauration bravo. Superbe travail.

Bonne journée.

Luc;)

Partager ce message


Lien à poster
Partager sur d’autres sites

Merci

la restauration de ma lulu me tenait à cœur. J'aime redonner les lettres de noblesse au objets qui le méritent surtout si ils ont été transformé ou repeint avec mauvais goût ou avec une autre couleur que celle d'origine.

Voici pourquoi je n'ai pas résister à l'attente malgré certain Astram qui la trouvé sympathique en bleu et gris.

Sur les photos elle paraissait belle, mais en réalité, elle était repeinte un peux à la barbare au pinceaux et avec des poils de celui ci encore collés sur le tube.

Le décapage a été malgré tout relativement facile (une journée tube compris) la mise à nu de toute les pièces a permis de repartir de zéro et de lui redonner ses couleurs d'origine.

Il me reste a faire le chercheur à crémaillère MANENT 40/380 Fd 9,5 (c'est pour ce week-end)

j’hésite aussi à remettre un second petit chercheur (comme à l'origine) très similaire voir identique au 5x25 d’époque (un Antares 5x25 qui date des année 75) ou un Unitron 5x19 des année 60/70 du modèle 114

je vous envoie les photos des deux chercheurs peut être m'aiderez vous à choisir

pour l'Unitron cela m'oblige à faire deux trous supplémentaires dans le tube pour le support parallèle après retour a l'origine impossible

chercheurunitron5x19.jpg&action=rotate

le chercheur Unitron 5x19 avec les supports

chercheur5x25.jpg&action=rotate

le chercheur Antares 5x25 d'époque avec le support en fonte d'alu

chercheur5x252.jpg&action=rotate

Le quel choisir :?:!shifty!



Fab

Modifié par Captain Flam

Partager ce message


Lien à poster
Partager sur d’autres sites

Waou...super boulot ! Ça doit faire plaisir d'observer avec un instrument restauré comme celui là! L'as tu testé sur le ciel? des impressions ?

-pas d'avis sur le chercheur ! -

Partager ce message


Lien à poster
Partager sur d’autres sites

Mon impression dite sur un autre post sur la qualité



Voici une photo faite pour me rendre compte de la qualité de cette vielle dame

je pense qu'elle a encore de beau reste

Je vous présente JOJO, l’épouvantail qui aime les corbeaux pris a 800M de la maison

Pour la mise au point pas super top avec la focal ça vignette dur (mais ça je le savais)img9084e.jpg&action=rotate



Sur le ciel, plusieurs essais de grossissement sont faits

D’abord avec un oculaire de 25mm Meade plossl serie 3000 (grossissement 56x)

Saturne trône au milieux du champ petite mais avec plein de détails elle est légèrement orangé on distingue très bien les anneaux et les différentes couleurs du globe.

je passe direct à l'oculaire de 12,5mm Meade super plossl serie 4000 (grossissement 112x)

Elle est plus grosse et les détails ne sont pas dégradés par le grossissement on devine bien la division de Cassini (un régal malgré le froid qui commence à se faire ressentir)

Bon Passons aux choses sérieuses pour voir ce que cette veille demoiselle a dans corps.

Je cours chercher mon Speers Waler Antares à focale variable 5mm/8mm je le positionne sur 7mm (grossissement 200x) et je prie pour peut être voir la tempête de Saturne, et la, devinez se qui se passe ... et bien je ne la vois pas normal je suis encore trop loin mais par contre le résultât est terrible la belle me montre la division de Cassini bien franche et le piqué de l'image est un régal je suis sur le C.. tellement je ne m'attendais pas a voir autant de détails et une netteté digne d'une photo

En poussant à 5mm (grossissement 280x) les turbulences m’empêche de juger le résultât final mais je pense que ça doit déchirer par calme plat

Je ne regrette vraiment pas cette achat, une super lunette pour le planétaire

je ne peux pas vous montrer ce que j'ai vue mais je laisse imaginer

Si le froid ne m'avez pas délogé j'y serais encore

Modifié par Captain Flam

Partager ce message


Lien à poster
Partager sur d’autres sites

Bravo pour l'amour du travail bien fait, du bel objet et de la persévérance.

Partager ce message


Lien à poster
Partager sur d’autres sites

Un grand bravo pour cette restauration, cette lunette le mérite vraiment.

Partager ce message


Lien à poster
Partager sur d’autres sites

Voici la fin de la restauration de ma lunette Royal Astro Tokyo 76/1400

Les chercheurs sont en place et ce soir j’attends Saturne pour m’éclater la rétine



p1010355p.jpg&action=rotate



p1010356e.jpg&action=rotate



p1010357u.jpg&action=rotate



p1010358t.jpg&action=rotate



p1010359j.jpg&action=rotate



p1010360lt.jpg&action=rotate



p1010361f.jpg&action=rotate



p1010362f.jpg&action=rotate



p1010363gp.jpg&action=rotate



p1010364u.jpg&action=rotate



p1010366m.jpg&action=rotate



Bon ciel à tous

Fab

Modifié par Captain Flam

Partager ce message


Lien à poster
Partager sur d’autres sites

Vos travaux de restauration sont extras !



Mais ce genre de lunettes vous les avez dénichées genre à bas prix sur une brocante ou autre ?...ou bien elles étaient à vous dans votre jeunesse ?

Je pose cette question car ça m'a l'air d'être de la bonne lunette à l'ancienne question mécanique....

Partager ce message


Lien à poster
Partager sur d’autres sites
Vos travaux de restauration sont extras !



Mais ce genre de lunettes vous les avez dénichées genre à bas prix sur une brocante ou autre ?...ou bien elles étaient à vous dans votre jeunesse ?

Je pose cette question car ça m'a l'air d'être de la bonne lunette à l'ancienne question mécanique....



Cette lunette a était acheter sur le Bon C...

Son état était vraiment pas terrible (repeinte au pinceau)

Elle méritait bien que je lui refasse une beauté

elle date des année 60/70 Optique Made in Japan 76/1400 fd18

pour le planétaire elle fait des ravages (j'en suis très fiers)



sur le bon c.... il y a de temps a autre ce genre de lulu mais il faut être très rapide car elles partent très vite

Modifié par Captain Flam

Partager ce message


Lien à poster
Partager sur d’autres sites

elle est splendide ,on dirait une piece de musée ,mais je pense qu il n y a pas que les lulu qui sont restauré car j ai aperçu une cox sur une photo

Partager ce message


Lien à poster
Partager sur d’autres sites

Je viens de tomber sur le post



C'est un résultat remarquable, elle est splendide cette lunette.

Partager ce message


Lien à poster
Partager sur d’autres sites
elle est splendide ,on dirait une piece de musée ,mais je pense qu il n y a pas que les lulu qui sont restauré car j ai aperçu une cox sur une photo



Monsieur à l’œil

rien que pour toi deux photos de la Titinne de madame ;) et merci d'avoir regardé ce post



pl9t.jpg&action=rotate



ccx6.jpg&action=rotate



Fab

Modifié par Captain Flam

Partager ce message


Lien à poster
Partager sur d’autres sites
Grandiose cet restauration :)

très beau boulot



Je viens de tomber sur le post

C'est un résultat remarquable, elle est splendide cette lunette.



Merci a vous ;);)

Partager ce message


Lien à poster
Partager sur d’autres sites

Superbe travail de restauration !!! du grand art !! un grand bravo à toi



bon ciel

Partager ce message


Lien à poster
Partager sur d’autres sites
