72 ED Evostar : modif du tube de mise au point d'origine par celui d'une 80ED

[Valthauser]

Bonjour,



Possédant depuis peu une 72 ED Evostar, je me suis lancé dans la modification du tube de mise au point.

J'ai depuis longtemps un correcteur réducteur 0.85 pour 80ED.

Celui-ci se visse à la place de la bague porte accessoires, le filet étant du M56 mâle sur le tube

Le tube de la 72 ED possède un filet interne de M54



La modif consiste a remplacer le tube M54 par celui en M56



Matos nécessaire : un tube de mise au point pour 80, 100 ou 120ED ou autre tube semblable, une clé Allen

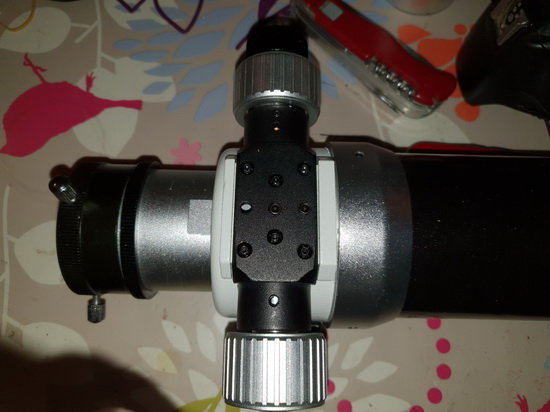

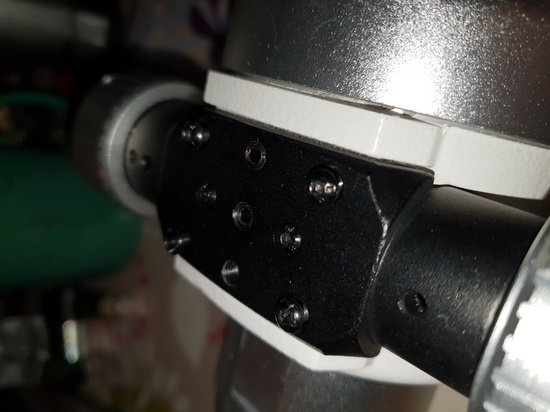

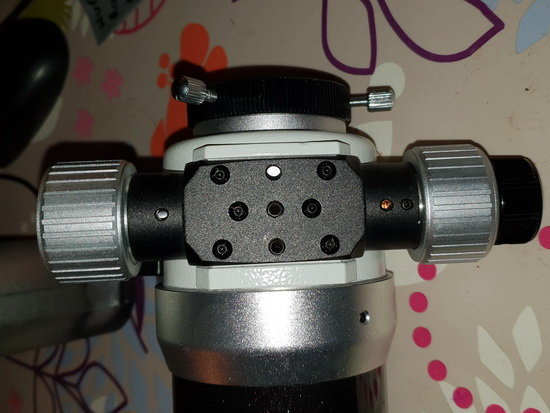

Tout d'abord, il faut dévisser  quelques vis pour retirer le système de mise au point démultiplié





Ensuite on retire le tube

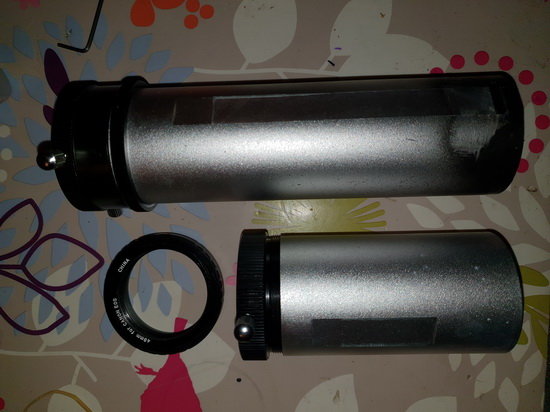

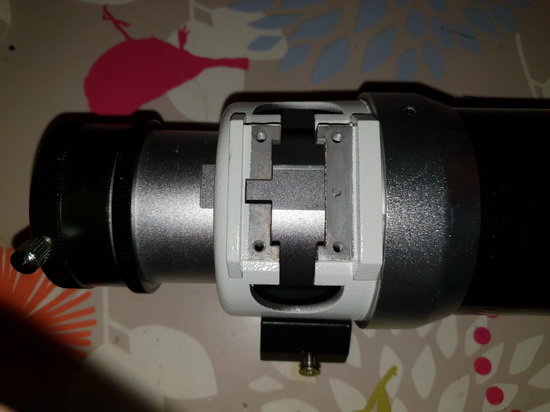

Sur l'image ci-dessous, on distingue en haut le tube de mise au point de la 80ED avec le filet en M56, et en bas le tube d'origine de la 72ED qui est en M54



Etape suivante,

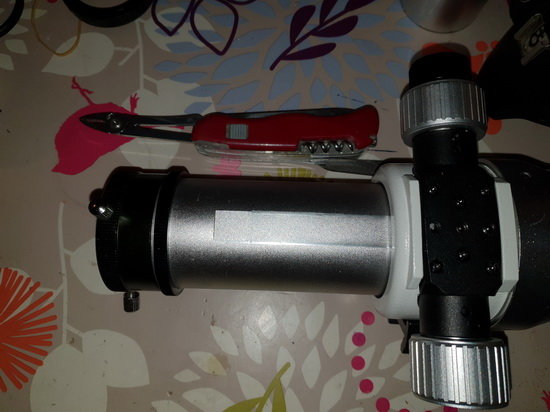

On met le tube de la 80ED dans son support (le tube a été légèrement raccourcis pour éviter de taper le bafflage interne)

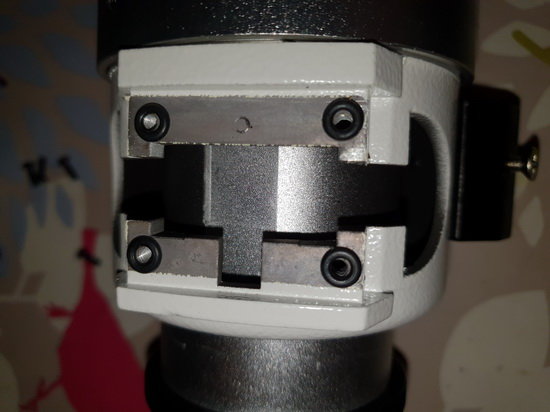

Puis on remet le système de mise au point démultiplié en place en faisant bien attention à repositionner les 4 petits joints toriques

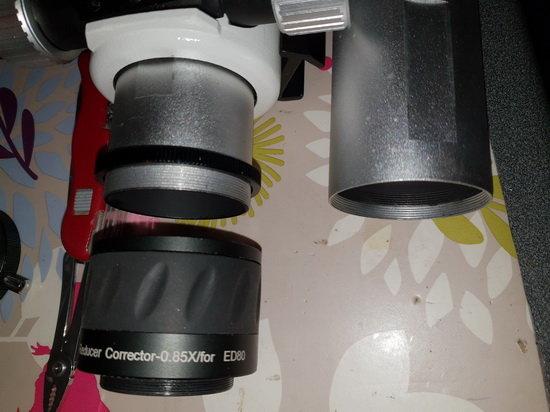

Sur la photo ci dessous, on remarque les deux filets, celui de gauche, M56 mâle et celui de droite, M54 femelle

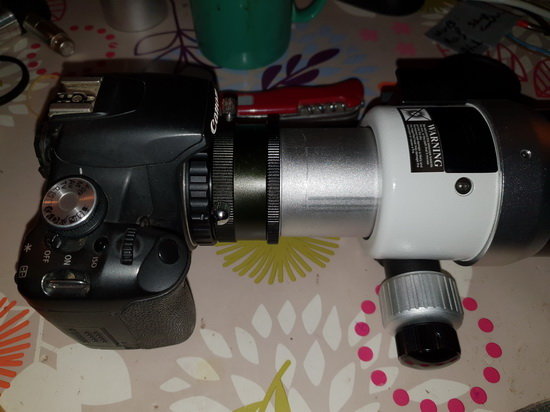

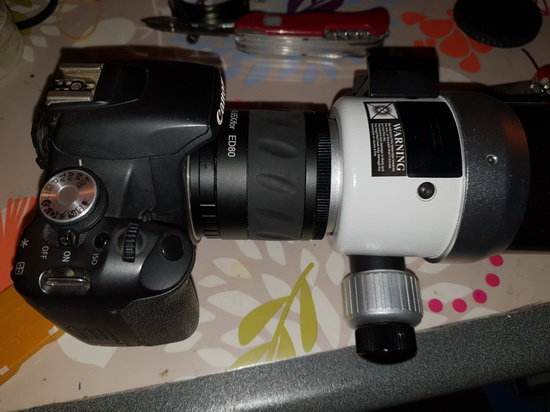

Voici une image avec l'APN + correcteur reducteur



Une image de l'APN sans le correteur reducteur

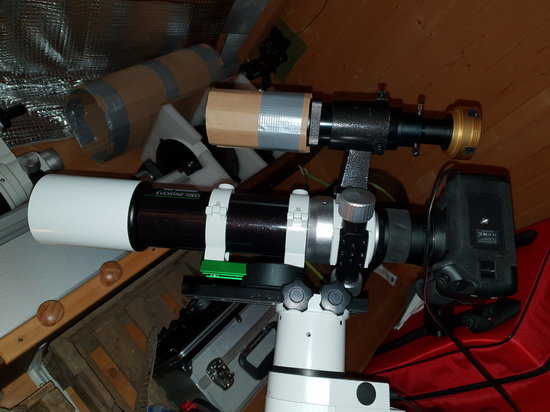

Et voilà la bestiole sur la tête de la HEQ5



J'ai realisé cette modification pour ne pas avoir a acheter une bague de conversion mâle/mâle M56 vers M54 ou autre type de bagues, et pour ne pas mettre un tube allonge en plus.

J'ai surtout réalisé cette modif pour le plaisir de bricoler et de partager avec vous.



Cdlt,

Vincent A



[José9]

Hello,

Merci pour le tuyau, pas contre ne crains-tu pas de vignetter?

Astronomicalement

José

[Valthauser]

Concernant le vignettage, j'en ai aucune idée.

Depuis que j'ai fais cette modif, je n'ai pas eu de beau temps pour faire des essais

A tester sous de bons cieux

[gehelem]

Merci du partage

Mais le correcteur de la 80d est-il vraiment adapté à la focale ?

[Valthauser]

Avant de faire la modif sur la mise au point, je suis passé chez O.U. leurs disant que je souhaite adapter le corr/red 0.85 de ma 80ED sur la 72ed Evostar.

On m'a dit que c'etait le meme.

Vas comprendre, la 80ED a un F/D 7.5 alors que la 72ED a un F/D 5.8

C'est là que j'ai fais la modif



Il me faut juste du temps et du beau temps pour faire un essai avec l'EOS avec et sans corr/red pour voir ce que cela donne comme resultats

[criou]

Salut,



Le ‎15‎/‎12‎/‎2018 à 15:55, Valthauser a dit :

Puis on remet le système de mise au point démultiplié en place en faisant bien attention à repositionner les 4 petits joints toriques



Je ne comprends pas très bien l'utilité des 4 petits joints toriques ? C'est contraire à une logique mécanique, les deux pièces métalliques doivent porter l'une sur l'autre, la pression de serrage est donnée par les vis de réglage. Amicalement.

[olivdeso]

Le 19/12/2018 à 14:24, Valthauser a dit :

Avant de faire la modif sur la mise au point, je suis passé chez O.U. leurs disant que je souhaite adapter le corr/red 0.85 de ma 80ED sur la 72ed Evostar.

On m'a dit que c'etait le meme.

Vas comprendre, la 80ED a un F/D 7.5 alors que la 72ED a un F/D 5.8

C'est là que j'ai fais la modif



Il me faut juste du temps et du beau temps pour faire un essai avec l'EOS avec et sans corr/red pour voir ce que cela donne comme resultats



peut être le même correcteur, mais certainement pas la même distance correcteur-capteur : la courbure de champ est liée à la focale de la lunette.



le rayon de courbure est de 1/3 de la distance focale sur les doublets et triplets.



Donc bien plus courbe sur une 72ED que sur une 80ED dont la focale est plus longue.

Il faut donc augmenter la correction sur la 72ED.

La bonne nouvelle, c'est que pour augmenter la correction, il faut augmenter la distance correcteur capteur : faut ajouter une bague allonge entre le correcteur et l'APN.

(il faudra tester jusqu'à ce que les étoiles dans les coins soient les plus fines possible. peut être 5mm voir 10mm?)



(avec une lunette de plus longue focale, on aurait du faire le contraire ce qui aurait été impossible)

[Valthauser]

Merci pour le tuyau
