Autoguidage QHY et EQ6RProGoto

[TCR]

Bonjour,

Apres beaucoup de recherches et essais qui n'ont rien apporté, je vous demande votre aide.
Je n'arrive pas à faire marcher mon autoguidage.

J'ai une camera de guidage  QHY 5L II M (sur une lunette de guidage 60mm)  et  une monture EQ6R-Pro Goto (avec une lulu 80ED).
La camera CCD de guidage est branchée à la monture par un câble ST4.
La camera CCDde guidage  est branchée à l'ordinateur par un câble USB

(La monture est branchée à la raquette Goto et à l'alimentation).
Et c'est tout.

Je n'arrive pas à faire marcher ce truc, ni avec PHD2 sous windows, ni avec kstars (Ekos) sous Mac.
Apres plusieurs recherches, j'ai l'impression que mes connexions ne sont pas bonnes, parce que c'est pas possible que ça me renvoie toujours une erreur après avoir suivi beaucoup de tutoriel.

Est-ce que quelqu'un peut me confirmer/infirmer les connexions ? Si elles sont bonnes, je continue de chercher du coté logiciel.

Merci beaucoup

Modifié 24 juin 2019 par TCR

[krotdebouk]

Salut

J'ai l'impression qu'il te manque un câble entre PC et monture ou PC et raquette mais je ne connais pas ce deuxième câblage.

Un tuto qui va bien : https://www.astroantony.com/tutoriel/PDF/Autoguidage.pdf (page 13, le principe de câblage que je connais).

Le câble PC/monture est fourni par Pierro Astro ou ici : http://instein.eu/eqdir.htm

[banjo]

Bonjour,

si tu suis le câblage ci-dessus et que rien ne bouge ,c'est que tu n'as pas les drivers de cette put de qhy5 qui souvent se font la belle , faut les re installer ou sur un de mes PC faire redémarrer ???

si tu as firecapture tu peux aussi vérifier si ton st4 fonctionne avec les flèches en haut à droite.

Paul



[TCR]

Merci beaucoup à vous deux



À tout hasard, s’il y a un tutoriel aussi complet que celui là, mais pour KSTARS je suis très très preneur.

Je lis je lis 🙂

[Ryo]

Salut j'ai la qhy couleur pas de souci j'ai rien fais de particulier :

Camera usb au pc st4 a la monture



Dans phd2 selection qhy et port st4 pour pilotage ne pas oublier de faire connecter et de régler les paramètres de la focale de la lunette puis map etc ...



Bon ciel

[krotdebouk]

il y a 13 minutes, TCR a dit :

À tout hasard, s’il y a un tutoriel aussi complet que celui là, mais pour KSTARS je suis très très preneur.

Peut être que @gehelem pourrait te renseigner ou t'aiguiller vers d'autres spécialistes

[gehelem]

salut

oublie le guidage par ST4 si ta raquette est elle aussi connectée au PC, ça ne sert strictement à rien

donc un cable en moins déjà

j'imagine qu'en passant par la raquette tu pilotes en LX200 : tu confirmes ?

ensuite (version kstars hein) du coup, il faut bien choisir le bon protocole de guidage

PHD2 je ne sais pas trop, mais ekos, il faut bien lui dire "via lx200" et pas "via qhy"

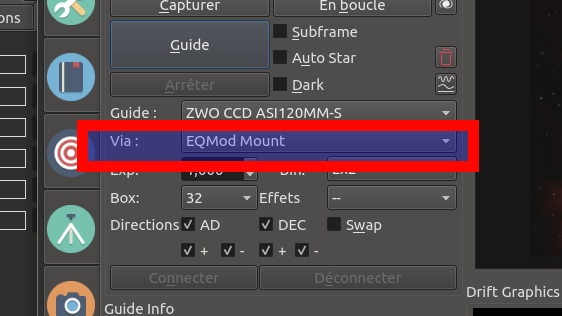

Ici screenshot avec mon setup sur EQMod :

[TCR]

Bonsoir

Hm, ma raquette n’est pas connectée au PC. Actuellement le seul truc qui est connecté au PC c’est la camera de guidage. Et elle même connectée à la monture par st4. Et la monture a la raquette. et la raquette à rien d’autre que la monture.



Mais pour le LX200, je vois pas ce que c’est  😭 (rire ou pleurer)

Modifié 25 juin 2019 par TCR

[TCR]

Il y a 5 heures, Ryo a dit :

Salut j'ai la qhy couleur pas de souci j'ai rien fais de particulier :

Camera usb au pc st4 a la monture



Dans phd2 selection qhy et port st4 pour pilotage ne pas oublier de faire connecter et de régler les paramètres de la focale de la lunette puis map etc ...



Bon ciel



Ah ? Et dans la partie monture on met “on-câmera” ?

[Ryo]

il y a 32 minutes, TCR a dit :

“on-câmera” ?



Oui



bon ciel

[gehelem]

il y a une heure, TCR a dit :

Bonsoir

Hm, ma raquette n’est pas connectée au PC. Actuellement le seul truc qui est connecté au PC c’est la camera de guidage. Et elle même connectée à la monture par st4. Et la monture a la raquette. et la raquette à rien d’autre que la monture.



Mais pour le LX200, je vois pas ce que c’est  😭 (rire ou pleurer)

ah, excuse-moi

j'ai compris à l'envers.

[TCR]

Il y a 12 heures, gehelem a dit :

ah, excuse-moi

j'ai compris à l'envers.

Hehe, je ne comprenais rien.

Du coup, sous cette config ça marche avec kstars ? ou je dois tout de même brancher un câble de plus avec la monture ?

[TCR]

Il y a 13 heures, Ryo a dit :



Oui



bon ciel

Merci :=)
