Télescope Magellan

[C14edgeHD]

Salut,

Je suis pas sûr que je sois dans la bonne rubrique, mais ça reste de la science! Je pouvais quand même pas poster çà dans "matériel astrophotographique".😄 même si je veux le même!

Je veux parler bien sûr du télescope Magellan.

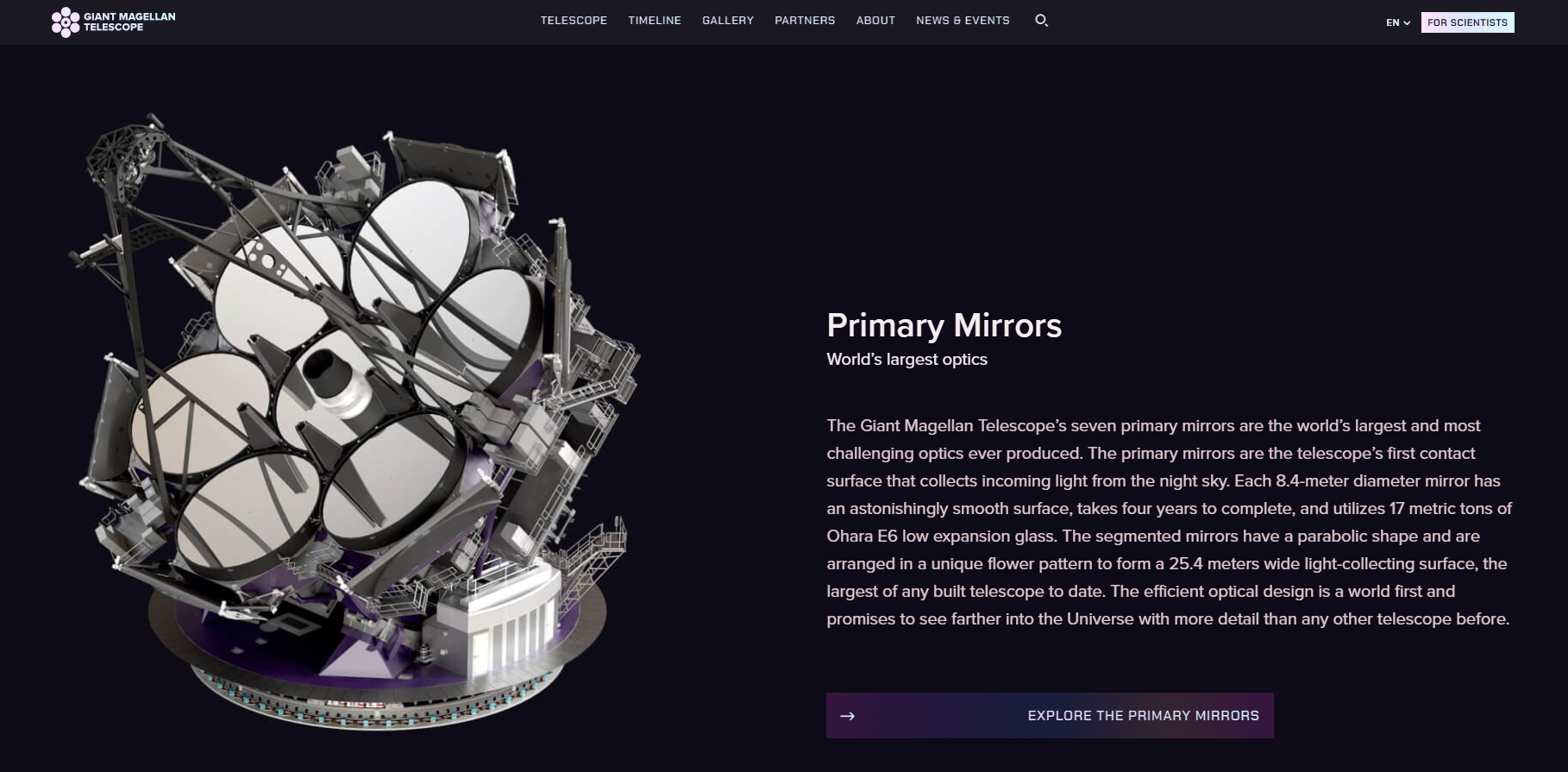

Explore the Design - Giant Magellan Telescope

Magellan, c'est un télescope de 2100 tonnes et de 25M de diamètre qui nous donne un pouvoir séparateur théorique de 0.0048" d'arc.😘

Ce qui est intéressant, c'est la formule optique. Exit le Ritchey Chretien, là, ils ont choisi un Gregory mais je pense en connaitre la raison!

Dans une formule optique grégory, le plan focal du primaire se trouve entre le primaire et le secondaire:

Ce qui veut dire que si vous voulez observer une exoplanète en direct (au foyer secondaire), vous pouvez occulter l'étoile à la focale primaire.

Avec ce télescope, on devrait donc être en mesure d'observer les premières exoplanètes en lumière directe! Fini donc les moyens de détection indirects comme les occultation etc.

Mais me direz vous, quid de la turbulence atmosphérique qui rendent le pouvoir séparateur impraticable? Et bien, contrairement à l'optique adaptative du VLT sur les miroirs primaires, ici, c'est sur les secondaires que l'on applique les déformations pour corriger le front d'onde:

la fréquence de déformation des miroirs est de 2kHz, ça va faire un sacré raffut sous la coupole!

Le dernier miroir est en train d'être coulé et j'ignore le stade de finition des 6 autres (tant qu'ils nous les polisse à Lambda/20!). J'imagine même pas la taille de la chambre d'aluminure...

Mais la première lumière de ce bousin promet d'être un moment d'anthologie!



a+



Serge

Modifié 3 novembre 2023 par C14edgeHD

[GeoffreyJoe]

Ça fait rêver une telle ingénierie... Et la science qui va en sortir sera sûrement à l'avenant !



Merci du partage

[Michel Boissel]

Il y a 11 heures, C14edgeHD a dit :

 Et bien, contrairement à l'optique adaptative du VLT sur les miroirs primaires, ici, c'est sur les secondaires que l'on applique les déformations pour corriger le front d'onde:



Il me semble que les actuateurs qui supportent les primaires ne s'occupent que de la forme générale du miroir. Ce sont des barillets actifs.

C'est le miroir tertiaire ou quaternaire, beaucoup petit et beaucoup plus flexible qui gère la forme du front d'onde.

Corrigez-moi si je me trompe...

[C14edgeHD]

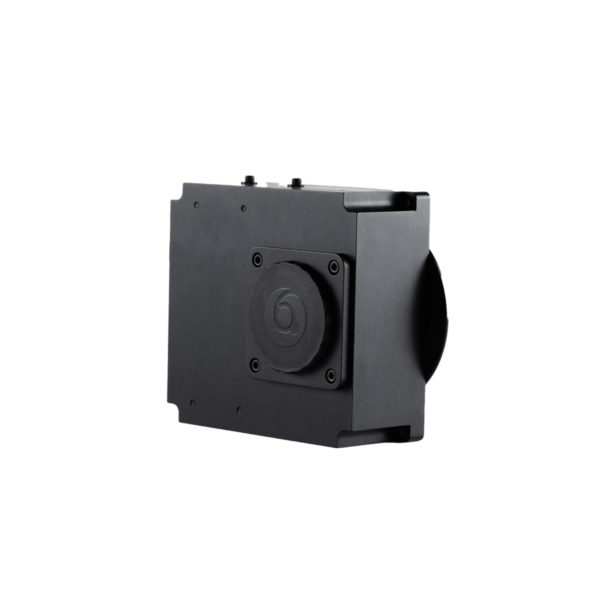

Ah, d'accord, j'ignorais ça... Un peu comme l'AO7 de Sbig alors

https://diffractionlimited.com/product/ao-8a/



A+



Serge

[Michel Boissel]

Je viens de lire que les sept secondaires du Magellan sont en Zerodur, font 1.05 m de diamètre pour 2 mm d'épaisseur    !!!

https://giantmagellan.org/adaptive-secondary-optics/



https://giantmagellan.org/wp-content/uploads/2021/11/The-Giant-Magellan-Telescope-adaptive-optics-program.pdf



Ça ne doit pas être de la tarte pour travailler des grands miroirs si fins, ne serait-ce que pour les manipuler !

Modifié 3 novembre 2023 par Michel Boissel
Ajout lien

[C14edgeHD]

Je connais pas la flèche ni la focale d'un miroir secondaire concave de ce Gregory mais je voudrais pas être les Techniciens qui vont les manipuler. A 2mm d'épaisseur, c'est une crêpe !

Du style:"chef, chef, je comprends pas, Pedro c'est assis dessus pour manger son sandwich et il est passé à travers !" 😜

[francheu]

Le 03/11/2023 à 08:10, C14edgeHD a dit :

Ce qui veut dire que si vous voulez observer une exoplanète en direct (au foyer secondaire), vous pouvez occulter l'étoile à la focale primaire.

Je doute qu'ils s'amusent à faire ce genre de manip', je pense plutôt que c'est la difficulté à faire de grands miroirs convexes souples asphériques hors-d'axe qui a poussé vers cette solution.



Le 03/11/2023 à 08:10, C14edgeHD a dit :

J'imagine même pas la taille de la chambre d'aluminure...

Je vais pas dire que ce sera du standard, mais largement du déjà vu, les VLT, Gemini et Subaru disposent de leur propres chambres, chacune classe 8 mètres.



Le 03/11/2023 à 20:02, Michel Boissel a dit :

Je viens de lire que les sept secondaires du Magellan sont en Zerodur, font 1.05 m de diamètre pour 2 mm d'épaisseur  !!!

Et ils seront made in France !



Le 03/11/2023 à 20:02, Michel Boissel a dit :

Ça ne doit pas être de la tarte pour travailler des grands miroirs si fins, ne serait-ce que pour les manipuler !

Ça pèse littéralement quelques kilos tout mouillé, donc pas besoin d'un méga palan. Et par aspiration ça marche très bien (ici le VLT DSM) :



Modifié 5 novembre 2023 par francheu

[Michel Boissel]

il y a 22 minutes, francheu a dit :

Ça pèse littéralement quelques kilos tout mouillé, donc pas besoin d'un méga palan. Et par aspiration ça marche très bien (ici le VLT DSM)



Ben y a pas intérêt que le tuyau d'aspiration se débranche 🤧 !!!
