optimisation simple des Cassegrain et RC GSO 6" et 8"

[Tyler]

Salut,

j'ai un nouveau jouet,  j'ai pas pu m’empêcher de le démonter
C'est donc un bien connu cassegrain kepler (gso) de 6", ou 154mm.

je vais essayer de documenter et expliquer au mieux ce qu'on peut faire, sans dépenser d'argent (si vous avez du scocth, des ciseux, un miroir, un laser... etc)   sans dépenser trop et avec de l'outillage conventionnel, de bricolo et d'astram.

donc pour le démontage, c'est facile, on enlève la queue d'aronde, les vis, on sort le barillet avec son miroir.



premier truc à faire : dé-serrer les deux petite vis btr de chaque coté du baffle, puis dévisser le baffle.



voici les vis en question  :



ensuite on s'aperçoit tout de suite si on a du jeu entre le miroir et le centre du barillet.
pour ma part j'ai 0.7mm de jeu, ce qui est énorme.



Il va falloir supprimer ce jeu, avec de l'adhesif par exemple, suivant l'épaisseur à combler.
trois petit bout de carte de visite à 120°, ça va être nickel.
il ne faut pas forcer le miroir, il doit pouvoir tourner sur son axe, mais sans jeu.

Et vu que tout est démonté on désolidarise le barillet du support via les trois vis de collimation.





on remet le baffle, sans resserrer les deux mini vis de blocage, et sans serrer comme un bourrin, faut que ça tienne, mais faut pas écraser le miroir.
A cette étape attention, il y a un joint à remettre.
et le joint il va là : bonne chance...

Bon, je vais remonter ça, je reviens... à bientôt😁

Modifié 24 avril par Tyler

[Tyler]

Pour remonter le joint... petite astuce.

Mettez le au dessus du petit rebord (en dessous de la flèche sur la photo plus haut), vissez le baffle et quand il ne reste presque plus d'espace entre le baffle et le miroir, faites passer le joint à sa place, serrez, et hop le tour est joué.



Maintenant on va vérifier que le crayford et les tubes allonge sont sur le même axe.
il faut un miroir, un laser bien collimaté qui viendra sans jeu dans le PO, un bout de scotch de peintre, un outil à trouver les centres des cercles (je connais pas le nom, on en trouve dans les boutique de tournage bois), et un crayon fin.



l'outil de centrage :





On assemble tout ce petit monde (laser, crayford et tubes allonge), on pose sur le miroir, on allume le laser, si le point revient nickel au centre, c'est bon signe.

sinon.... on verra à la prochaine étape.





Ensuite, on met un bout de scotch au bout des tube allonge, avec le super outil qui trouve le centre on trace une croix, on allume le laser, si le point est au centre, c'est nickel.

Ici c'est pas mal du tout, je vais pas chercher plus loin.



On a donc le PO bien aligné par rapport aux tubes (le laser ne dévie pas à l'étape du miroir plan) , et sur le même axe que les tubes (le laser tombe au centre du tube)

sinon il faut trouver d'où vient le soucis.

si c'est vraiment pas centré il faut vérifier le crayford, le régler, le caler, en changer... mais à cette étape ça devrait bien aller.

C'est ensuite que ça se gâte.



La prochaine étape va prendre un peu de temps en préparation...
A plus







[Tyler]

Nous voilà dans l'étape cruciale pour simplifier la collimation de ces tubes.

le probleme de ces telescopes, c'est que le crayford est solidaire du miroir primaire.
quand on collimate avec un cheshire ou autre outil on se base sur les miroirs et les reflet, et le donut du secondaire.

Mais si le crayford n'est pas aligné avec le primaire, chaque mouvement du primaire va modifier l'axe du crayford, et donc l'axe optique (qui doit arriver pil au centre du secondaire) va se décaller.

en gros, àa chaque fois qu'on essaie d'aligner un truc, on en désaligne un autre.
la collimation sur étoile est possible, mais on aura des residus d'astigmatisme et de coma non uniforme, un champ éclairé non uniforme, bref, pas génial.

Et surtout l'impossibilité de faire une collimation de jour correcte.


On va donc aligner au mieux l'axe optique du primaire avec l'axe de l'ensemble barillet/tubes allonge/crayford.



Pour ce faire, il va falloir bricoler :

Un support en "V" pour l’ensemble tube/miroir/crayford :

Une mire, qui se compose d'une plaque blanche (carton, plastique, ce que tu veux du moment que tu peux y percer proprement un trou d'1.5mm), d'un moyen de fixer une led (lampe torche ou autre) au dos de cette plaque, et d'un trepied photo.

flouflou..... mais vous avez compris le principe

Voilà, le matos est prêt.



on allume la led de la mire, on allume le laser et on met ces deux ensembles l'un en face de l'autre au ROC (rayon de courbure, soit deux fois la focale du miroir)
Si on ne la connais pas, on fais des essais à différentes distances, et on cherche le reflet du primaire, ça sera un plus ou moins gros donut.
pour le cassegrain 6" le ROC est d'environ 980mm.

et voilà ce qu'on voit sur notre mire :



Le but est très simple : avoir le laser superposé à la led, eux même superposé à la réflexion du primaire (le petit donut, plus facile qu'on troisième point pour centrer.)

Si c'est bon du premier coup il faut mettre des repères sur le miroir et le barillet pour tout remonter exactement comme c'est.
sinon.... il va falloir caler, tourner, le miroir jusqu’à avoir ces trois points( led, reflet, laser) alignés.

voilà ce que j'ai lorsque j'aligne la led avec le laser :

le primaire n'est clairement pas dans l'axe du PO.



après avoir mis une cale en carton, tourné le miroir sur lui même, j'arrive à ça :

On y est!

maintenant, il faut prendre des repères, précis, de la position du miroir par rapport au barillet, coller les cales si il y en a etc.
parce-qu'il va falloir re démonter pour remettre le barillet dans le "bloc" noir qui se fixe au tube, et refaire la manip pour vérifier l'ajustement du primaire.
mais si vous avez bien prix vos repères et collé vos cales ça ne prend qu'une minute.

Maintenant, en théorie (parce qu'il y a la gravité et les ondes de la 5G 😁), lorsqu'on pointe un laser parfaitement au centre du secondaire, le primaire, lui aussi pointe le centre.

Ca permet une collimation de jour au cheshire ou autre oeilleton assez précise, on finit de toute façon sur une étoile réelle ou artificielle, au tri bahtinov ou en défocalisant.

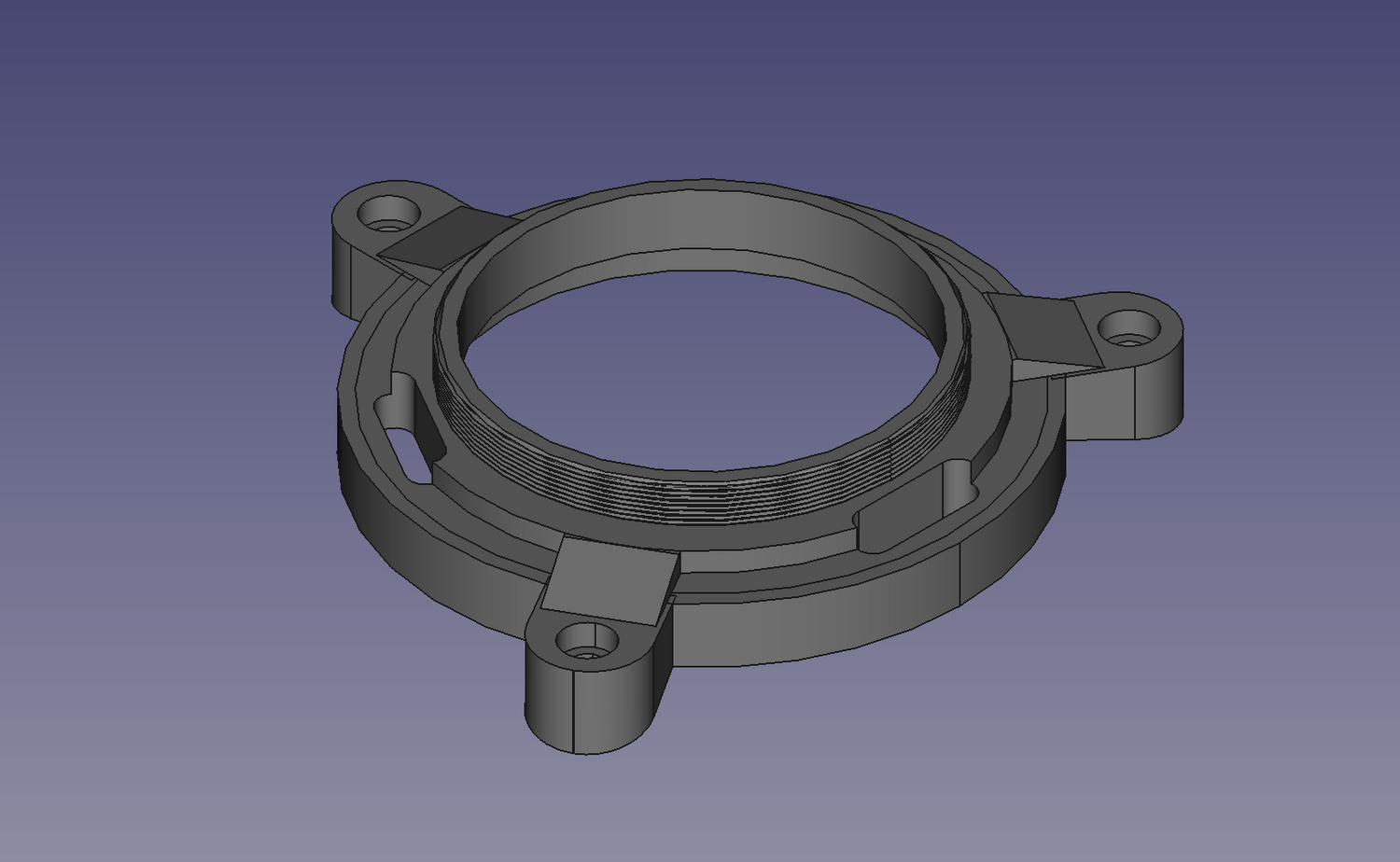

Sinon il y a la méthode simple, mais plus onéreuse : une bague de tilt en M90 et ce decoupleur de crayford :

RC6_drawtube_decoupler-Decoupler_v2.stepFetching info...





Modifié 24 avril par Tyler

[gehelem]

... pour suivre, j'aime bien quand tu bricoles 😉

[Tyler]

  Le 24/04/2025 à 12:43, gehelem a dit :

... pour suivre, j'aime bien quand tu bricoles 😉

Voir davantage

t'aimes bien le coté "à l’arrache"? 😁



j'ai deux facettes, l'une est pour l’approche de la perfection, le moindre détail a son importance, faut que ce soit nickel etc. Vous ne le verrez certainement pas dans mes bricolages .

L'autre c'est plutôt :

- "ça marche? ben c'est bon alors"

- oui mais c'est vraiment très moche, regarde, tes bouts de bois y sont pas droits, pis c'est mal vissé, pis y'a des trous qui servent à rien ...

- oui mais ça marche 😁



Sinon là, je crois que j'ai fais le tour, ce n'était pas un tuto sur la collimation, juste un petit post pour voir ce qu'on peu faire pour essayer de centrer au mieux son primaire dans ces foutu machin super mal pensés





[pachytriton54]

Ça donnerait presque envie d'avoir un RC just pour suivre le tuto 😉.

Domage mon très vieux C8 est toujours en état 🤣
