    Modif DSI PRO II pour y adapter tous types d'accessoires (roue à filtres, correcteur)

       (0 reviews)

    Bonjour tout le monde.

    En ces temps de grosse Lune, c'est la période propice aux bricolages.

    Ayant acquis récemment une vraie roue à filtre pour ma DSI PRO II, en remplacement de la barrette à filtres fournie par MEADE..., on se rend compte alors que la MAP devient impossible.

    La raison est simple : roue à filtres + porte barrette à filtres MEADE = trop de tirage...

    Ma modif est donc la suivante : retirer le porte barrette à filtres MEADE et garder la bague filetée afin d'y insérer un grand nombre d'accessoires (roue à filtres, correcteur de coma,...)

    La modif est expliquée pas à pas avec des photos.

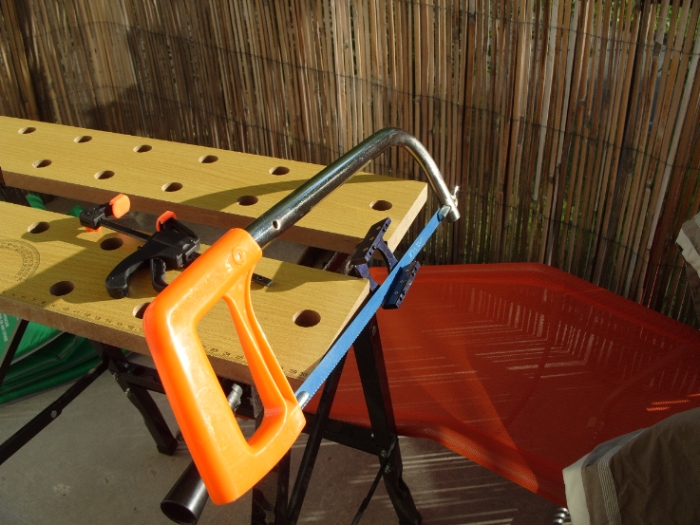

    Une fois dévissée les quatre petites vis situées sur la barrette porte filtres, il n'y a plus qu'à saisir cette dernière. Le but de la manip est de ne garder que la bague filetée. Pour cela, on va couper les pattes du support de la barrette.

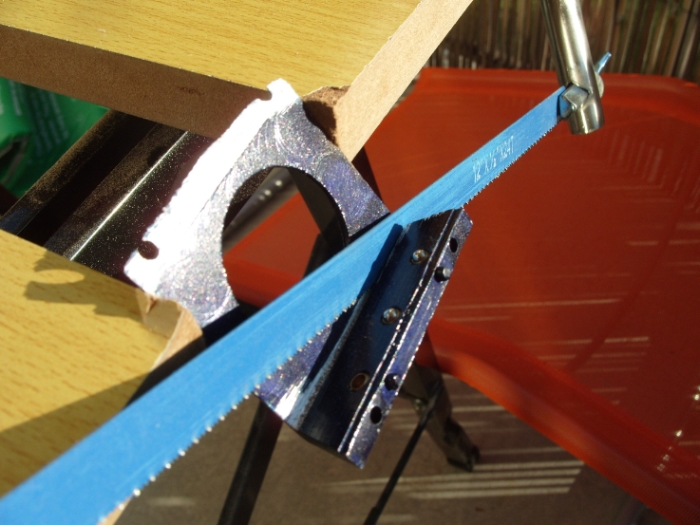

    On fait de même pour l'autre patte :

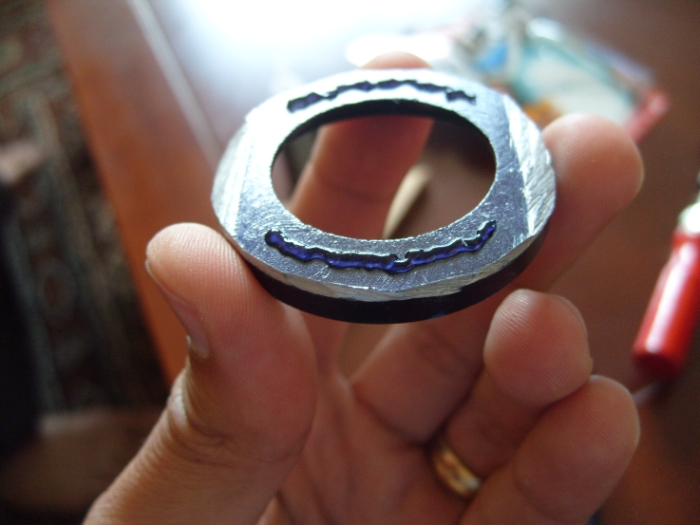

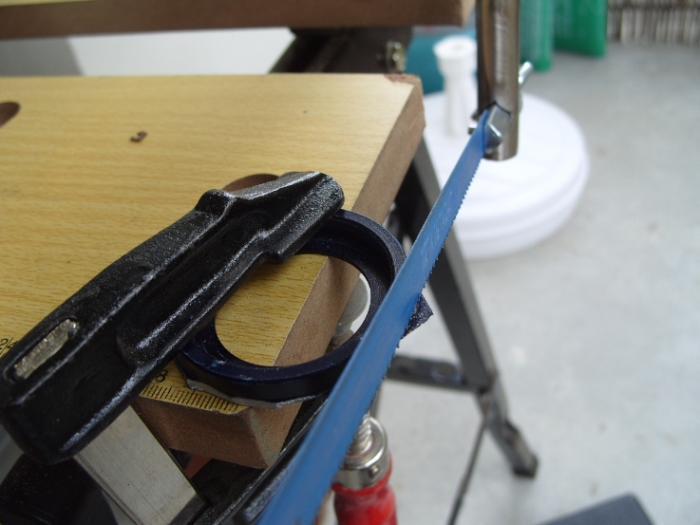

    Les pattes ainsi coupées sont bonnes pour aller à la poubelle !!!! On récupère l'anneau et on adouci le contour :

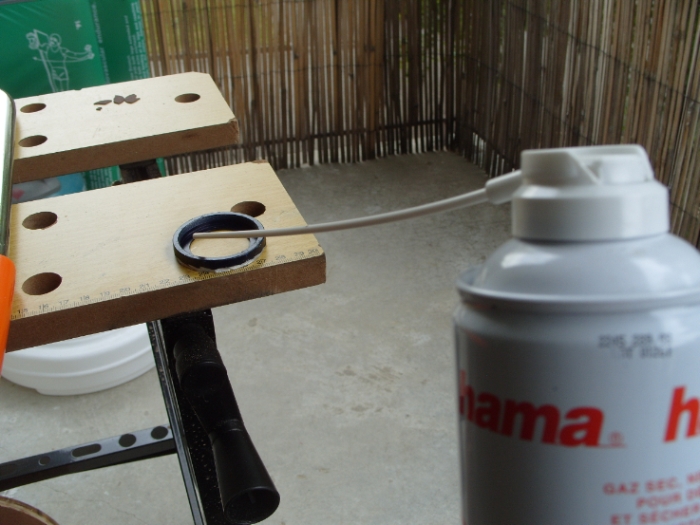

    Une fois que l'on a fait un cercle assez propre, j'ai passé un petit coup de soufflette pour enlever la petite limaille qui s'est fixée sur le filetage.


    Ensuite, on met de la colle sur une partie de l'anneau. Perso, j'ai utilisé de la Super Glue 3 (sur l'emballage il était marqué que la colle résiste à l'humidité, aux flexions....)



    ATTENTION AU POSITIONNEMENT DE L'ANNEAU !!!!!!!!!! Une fois que c'est collé, c'est foutu. Perso, j'ai fait des repères pour centrer au maximum l'anneau. Pour ma part, lors de la pose, j'ai eu un petit décalage de quelques millimètres...

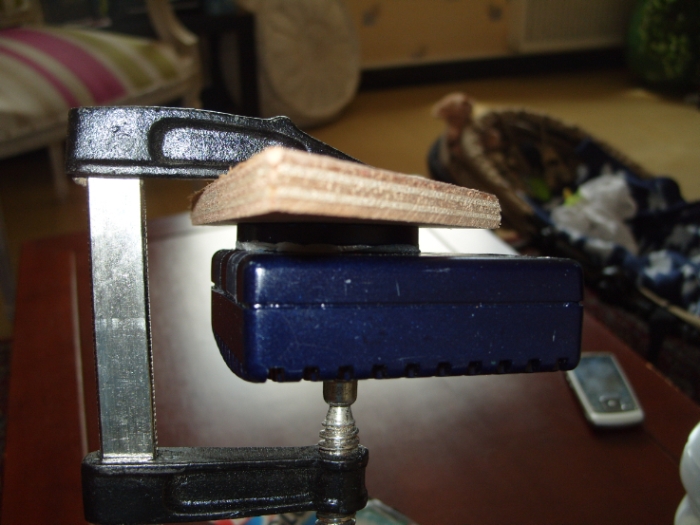

    Un petit coup de presse :


    Et c'est tout !!!!!!!!!

    Voici maintenant quelques vues pour montrer les possibilités d'une telle modif :

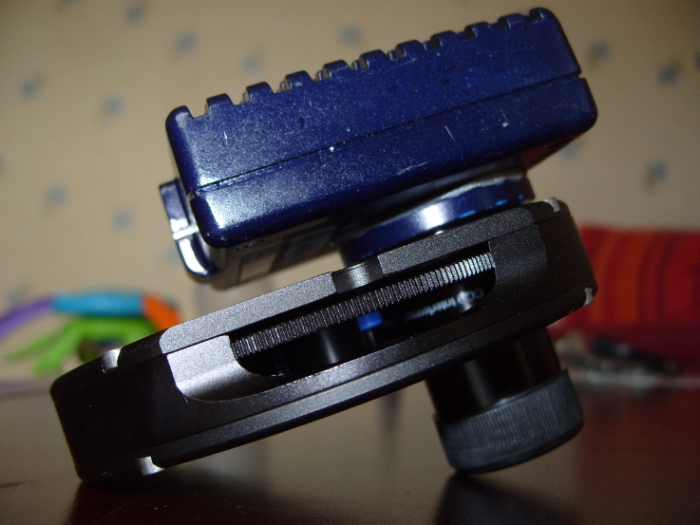

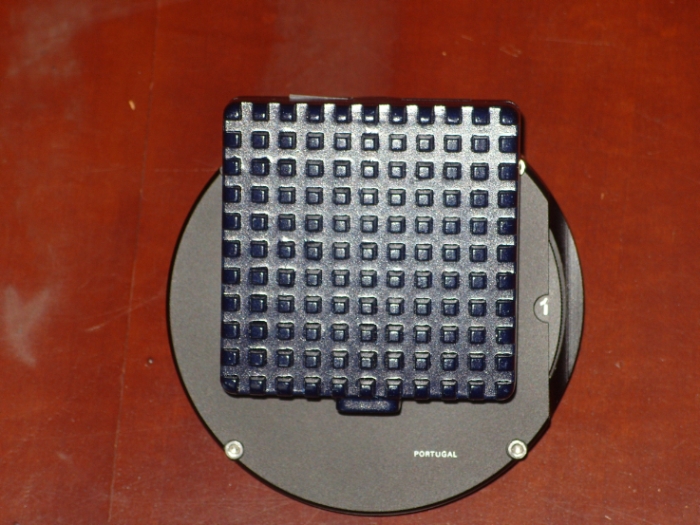

    La DSI PRO II et la roue à filtres ORION :

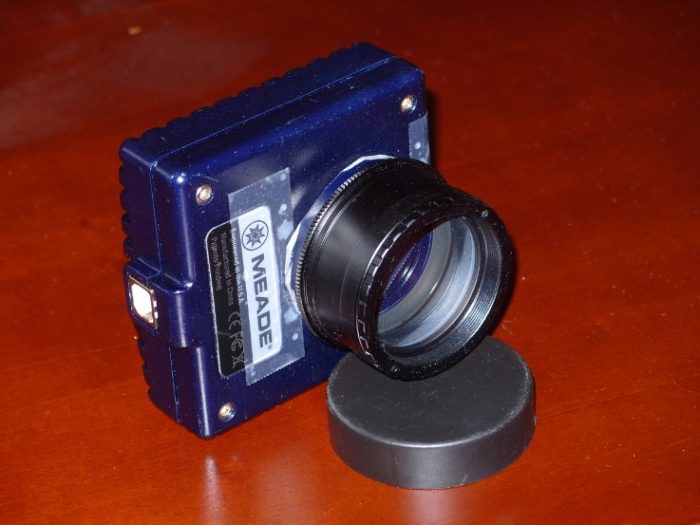

    La CCD couplée au correcteur de coma BAADER MPCC :

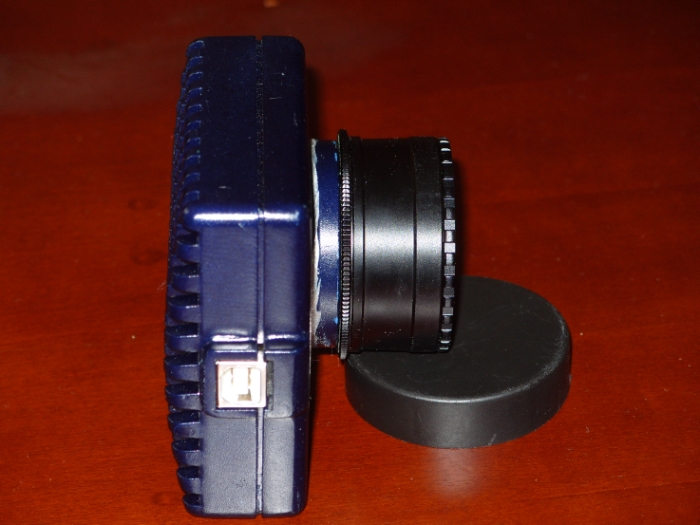

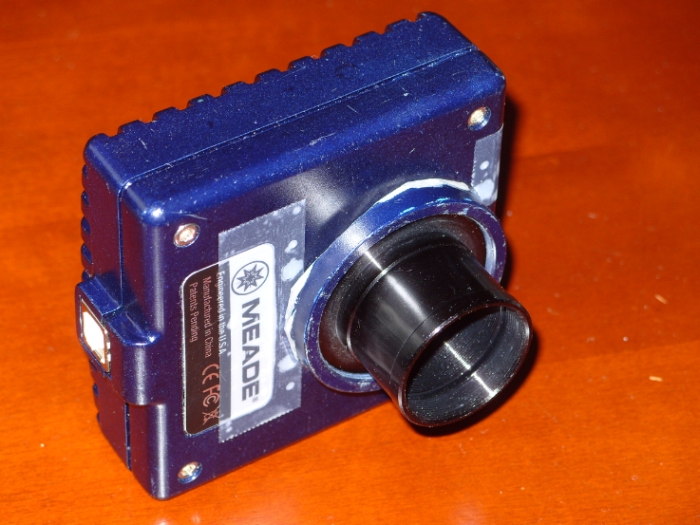

    Et pour finir, un dernier montage avec la jupe en 31,75 pour mettre la camera sans accessoire directement au porte oculaire :


    J'en profite pour remercier notre ami Dédé pour m'avoir prêté une Dremel (qui n'a pas servi car le moteur n'était pas assez puissant :be:smile.gif

    J'espère que cette modif vous aidera à franchir le cap icon_wink.gif

    Kiwi74
