Besoin d'aide d'un électro

[David83]

Bonjour!



J'ai besoin de conseils d'un électro



J'ai commandé une résistance chauffante de 12W, 1A, 12V pour ma TEC.



1. Pour l'alimentation, j'ai déniché un tranfo 230/12V, 1.5A. C'est ok ?



2. Je souhaite faire un boitier de commande afin de pouvoir régler l'échauffement de la résistance. Est-ce qu'un potentiomètre suffit ? Si oui, quel type/modèle ?

[Astronefle]

1. Oui ça devrait suffire



2. Non ... enfin pas vraiment : si tu utilises un potentiomètre il va dissiper autant voir plus (suivant le réglage) que la résistance chauffante donc il va chauffer et un potentiomètre 12W (je simplifie) ça ne court pas les rues



Il faudrait un système à découpage. Essaie de faire une recherche avec "poignée chauffante potentiomètre" pour avoir une idée de type de montage à utiliser

[Gandalf]

..Pour l'alimentation, j'ai déniché un tranfo 230/12V, 1.5A. C'est ok ?....



Si c'est un vrai 1.5A, oui



...Est-ce qu'un potentiomètre suffit ? Si oui, quel type/modèle ?



Non, car toute la puissance qui ne sera pas dissipée dans la résistance, le sera dans le potentiomètre qui va pas aimé.

Le mieux un montage PWM, soit tu le fais, sinon tu l'achète: un exemple parmi d'autre ici.



JL

[David83]

Merci pour ces réponses super rapides!



Pour le transfo, oui c'est un vrai 1.5 A.



Ok, pas de potentiomètre. Pour le montage PWM, je vais pas me lancer dans un montage pareil. Je pense que l'achat sera plus judicieux dans mon cas.

Pour ma résistance, le régulateur existe, mais on prix est juste imbuvable.



Le montage PWM sur Ebay que tu me proposes, c'est un exemple ou c'est justement celui-ci qu'il faut ?

[Astronefle]

Désolé la recherche que j'indiquais plus haut ne donne rien de bien intéressant ... J'étais persuadé d'avoir vu ce genre de montage utilisé pour faire varier la puissance des poignées chauffantes pour moto mais effectivement à ce prix là le plus simple c'est de le prendre tout fait comme sur le lien que Gandalf indique



Edit :



Attention ce genre de montage nécessite une alimentation continue donc si tu as un vrai "transfo" (alternatif 220/12v) et non une alimentation continue il faudra ajouter un redressement et des capas

Modifié 11 janvier 2013 par Astronefle

[David83]

Attention ce genre de montage nécessite une alimentation continue donc si tu as un vrai "transfo" (alternatif 220/12v) et non une alimentation continue il faudra ajouter un redressement et des capas

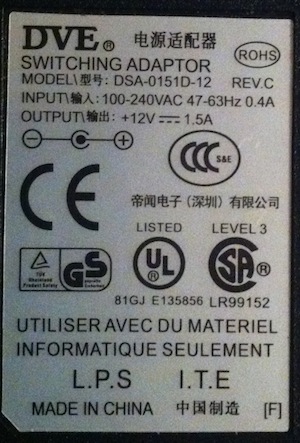

Heu... avec ça tu pourras certainement m'en dire plus

[Astronefle]

C'est bon c'est du continu en sortie



PS : Parce que en fait 90% de ce qu'on appelle (abusivement) "transfo" dans le langage courant n'est pas juste un transfo mais une alimentation complète

[Gandalf]

...Le montage PWM sur Ebay que tu me proposes, c'est un exemple ou c'est justement celui-ci qu'il faut ?



Il peut convenir, mais il y en a certainement d'autres...c'est juste le premier que j'ai trouvé!





JL

[David83]

C'est bon c'est du continu en sortie



PS : Parce que en fait 90% de ce qu'on appelle (abusivement) "transfo" dans le langage courant n'est pas juste un transfo mais une alimentation complète

Ok, merci



Il peut convenir, mais il y en a certainement d'autres...c'est juste le premier que j'ai trouvé!



JL

Super, merci. Je vais encore voir ce que je trouve.



Merci à vous 2 pour votre précieuse aide!

[David83]

Il peut convenir, mais il y en a certainement d'autres...c'est juste le premier que j'ai trouvé!



JL



Je crois que j'ai trouvé mon bonheur: http://www.ebay.com/itm/1X-12V-40V-10A-Pulse-Modulation-13khz-PWM-DC-Motor-Adjuster-Speed-Control-Switch-/400381666646?pt=LH_DefaultDomain_0&hash=item5d389b6556



C'est tout bon ?

[olivier1]

Salut



tu peut aussi trouver des modules a découpage ici.

[Hans Gruber]

Bonjour



Si tu utilises un transfo alors l'autonomie n'a pas d'importance, donc oui tu peux faire varier la puissance de ta résistance avec une autre résistance variable. Il ne faut pas utiliser un potentiomètre, mais un rhéostat.

Petite question : Pourquoi voudrais tu baisser la puissance dissipé ?

[choco]

ça à l'air parfait, mais il y aurait une autre solution, moins précise dans le réglage mais, bon !



Ce serait de trouver un petit transfo de 1.5A à tension de sortie réglable,

en général c'est 3 4.5 6 7.5 9 12 Volts (courant continu).

Il n'y aurait plus qu'à le connecter à la résistance.



Je le cite car il y en a de temps en temps en hypermarché et on éviterait ainsi

d'avoir un boîtier supplémentaire -celui du variateur-

[David83]

Salut



tu peut aussi trouver des modules a découpage ici.

Merci. Dans le descriptif, on parle de potentiomètre. Il est où ???

C'est mieux que le montage proposé plus haut ?



Bonjour



Si tu utilises un transfo alors l'autonomie n'a pas d'importance, donc oui tu peux faire varier la puissance de ta résistance avec une autre résistance variable. Il ne faut pas utiliser un potentiomètre, mais un rhéostat.

Petite question : Pourquoi voudrais tu baisser la puissance dissipé ?

Non pas de problème d'autonomie. Je suis en poste fixe.

Le but est de régler la résistance au plus juste pour éviter les turbulences.



ça à l'air parfait, mais il y aurait une autre solution, moins précise dans le réglage mais, bon !



Ce serait de trouver un petit transfo de 1.5A à tension de sortie réglable,

en général c'est 3 4.5 6 7.5 9 12 Volts (courant continu).

Il n'y aurait plus qu'à le connecter à la résistance.



Je le cite car il y en a de temps en temps en hypermarché et on éviterait ainsi d'avoir un boîtier supplémentaire -celui du variateur-

Le boitier en plus ne me dérange pas.

[CATLUC]

Bonsoir

Tu peux nous tenir au courant quand tu le recevras pour nous donner une idée du délais de livraison.

D'avance merci.

Bonne nuit.

Luc;)

[achille11]

si tu commandes les modules que tu as indiqué en $ donc aux us , prends en 3 de plus , ca fait qu'un port, je te les paies d'avance bien sur!



on voit ca en mp!

[Hans Gruber]

Non pas de problème d'autonomie. Je suis en poste fixe.

Le but est de régler la résistance au plus juste pour éviter les turbulences.



Dans ce cas une résistance (de puissance) ajustable est tout a fait utilisable.

Tu peux utiliser un rhéostat pour ajuster la luminosité du tableau de bord qu'on trouve dans certains voitures. Dans une casse tu devrais récupérer ça pour rien du tout.

Bien évidement les autres solutions proposées fonctionnent aussi, mais pour moi la solution idéale serait d'utiliser un petit module PWM:

http://cgi.ebay.fr/DC-motor-speed-controller-governor-Adjustable-voltage-regulator-module-PWM-6-40V-/261137600127?pt=LH_DefaultDomain_0&hash=item3ccd038e7f



Il y a plusieurs avantages à ce système :

- Tu peux l'utiliser sur n'importe quelle résistance chauffante

- En n'importe quelle tension entre 6 et 40V

- Il y a déjà un potentiomètre avec un gros bouton de monté, tu as juste à percer un trou et le mettre en place

[David83]

Dans ce cas une résistance (de puissance) ajustable est tout a fait utilisable.

Tu peux utiliser un rhéostat pour ajuster la luminosité du tableau de bord qu'on trouve dans certains voitures. Dans une casse tu devrais récupérer ça pour rien du tout.

Bien évidement les autres solutions proposées fonctionnent aussi, mais pour moi la solution idéale serait d'utiliser un petit module PWM:

http://cgi.ebay.fr/DC-motor-speed-controller-governor-Adjustable-voltage-regulator-module-PWM-6-40V-/261137600127?pt=LH_DefaultDomain_0&hash=item3ccd038e7f



Il y a plusieurs avantages à ce système :

- Tu peux l'utiliser sur n'importe quelle résistance chauffante

- En n'importe quelle tension entre 6 et 40V

- Il y a déjà un potentiomètre avec un gros bouton de monté, tu as juste à percer un trou et le mettre en place



C'est ce que me proposait Gandalf, plus haut. Je vais partir la-dessus. Après un petit boitier et c'est fait. Pour moins de 10€ j'aurais fait ma raquette, alors que dans le commerce une telle raquette est vendue 60€ voir plus.

[Toutiet]

voire

[Hans Gruber]

C'est ce que me proposait Gandalf, plus haut. Je vais partir la-dessus. Après un petit boitier et c'est fait. Pour moins de 10€ j'aurais fait ma raquette, alors que dans le commerce une telle raquette est vendue 60€ voir plus.



Tant qu'à faire tu devrais en prendre 2 ou 3, et les mettre dans le même boitier, tu aura peut être besoin de pouvoir contrôler une autre résistance à l'avenir.

[achille11]

davantage, il m'en faut 3 aussi, comme ca on partage le port!

[Hans Gruber]

davantage, il m'en faut 3 aussi, comme ca on partage le port!



Le port est gratuit avec ceux que j'ai donné en lien.

[achille11]

ca y est, j'en ai commandé 3 .



12,65 euros port inclus

[David83]

J'ai bien fait d'ouvrir ce sujet, je vois. Ça fait les affaires de tout le monde



Bon, y a plus qu'à attendre la livraison.



Merci à tous pour vos conseils, propositions,... !!
