quelle resistance en ohms pour resistance chauffante.

francois-du-57

Par francois-du-57
dans Les bricoleurs

 Partager

Messages recommandés

  • Réponses 91
  • Créé
  • Dernière réponse

Les pipelettes du sujet

Les pipelettes du sujet

Fred_76

Fred_76

Posté
Posté

Je n'aime pas les trucs avec des piles. Les piles tombent toujours en rade quand justement, il ne faut surtout pas qu'elle tombent en rade, et l'expérience montre que c'est justement à ce moment qu'on découvre avec effroi... que la boite de piles neuves est vide !

Lien vers le commentaire
Partager sur d’autres sites
F5RRR

F5RRR

Posté
Posté

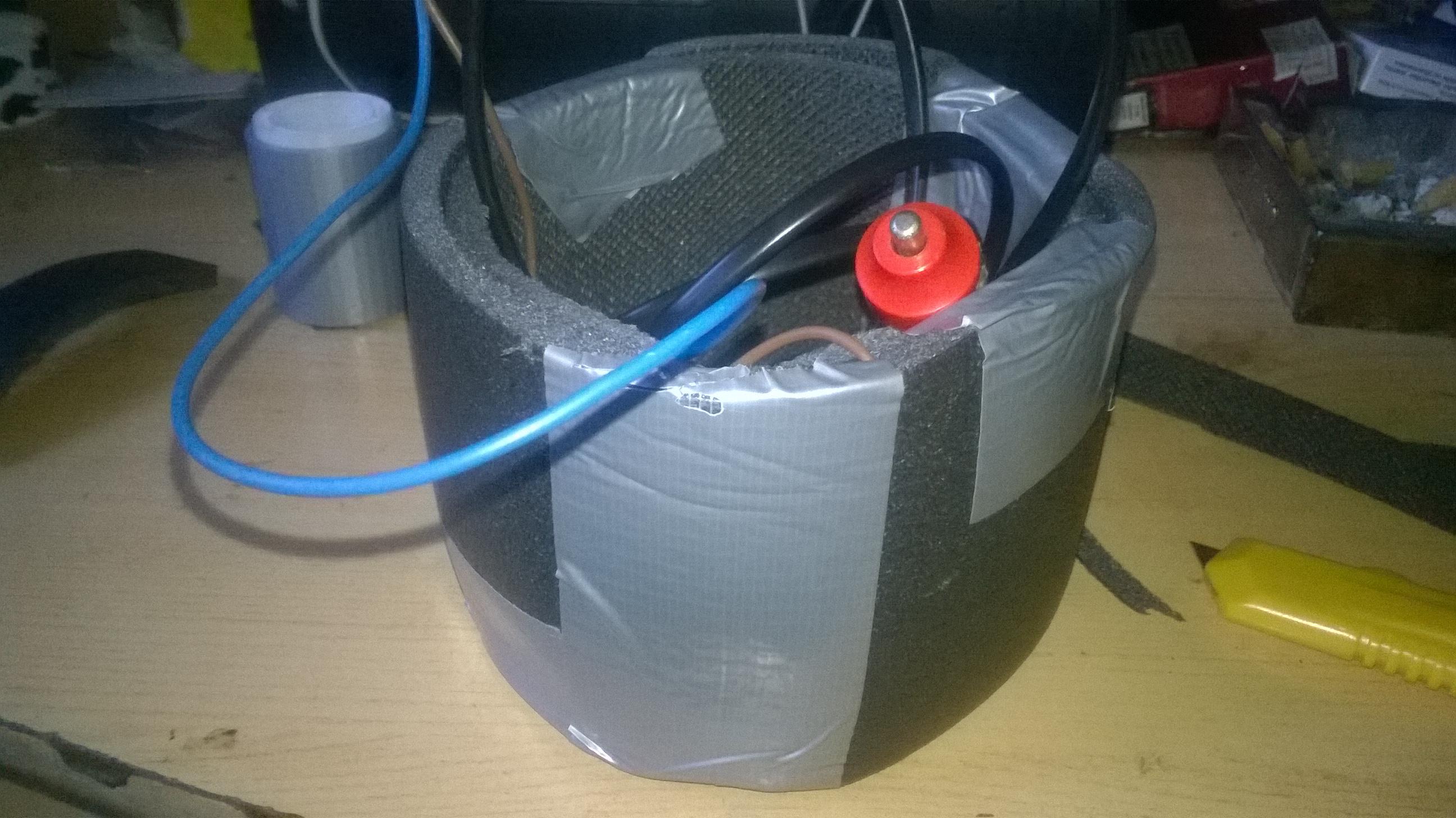

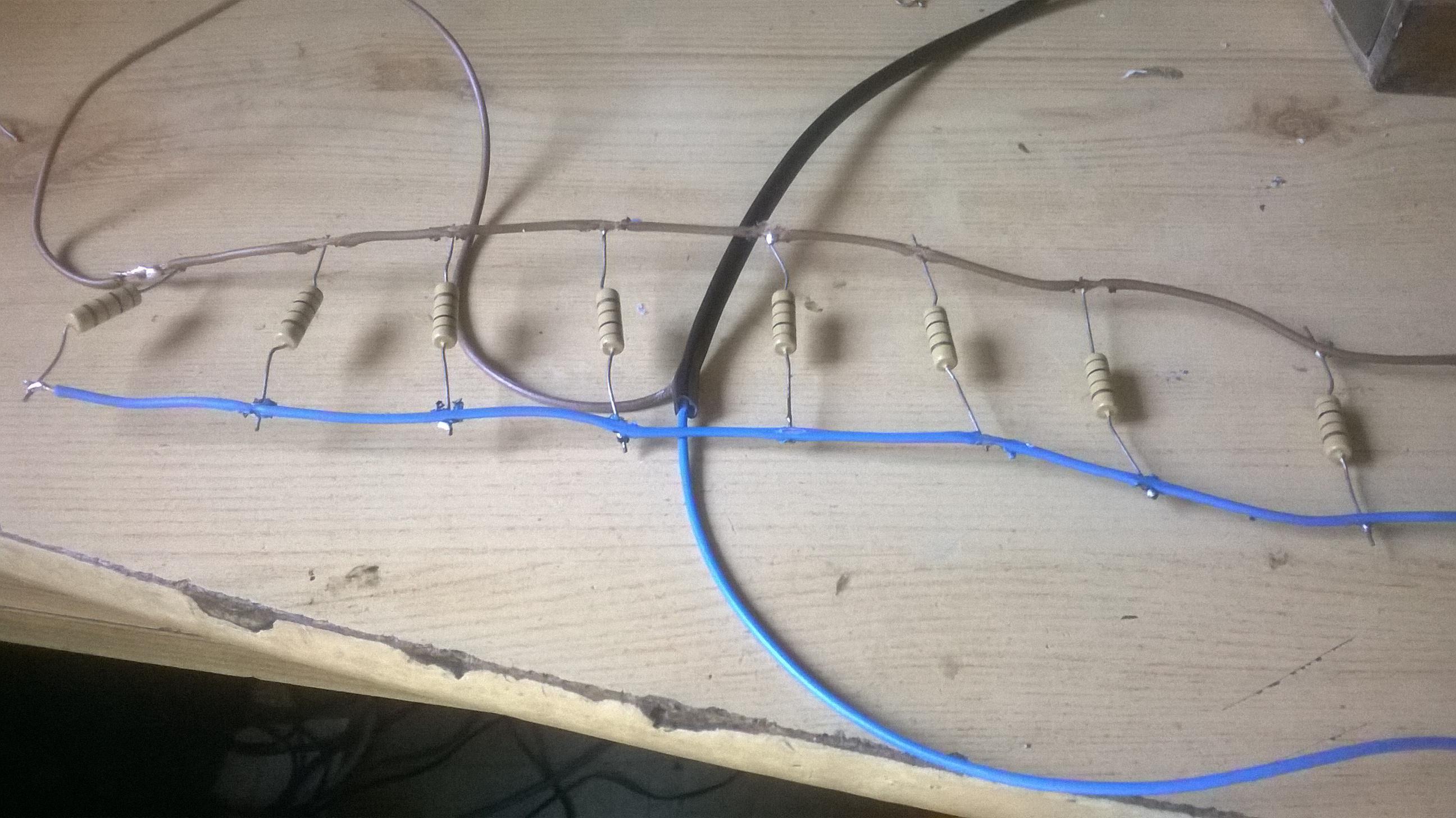

François je voie que tu as brancher tes 8 résistances de 100ohms en parallèles

Donc environ 11 watts

Reste plus qu'à réguler

Là je viens de finir une séance photos avec un peu d'humidité

0 buée avec mon montage à 50% de régulation

Éric

Lien vers le commentaire
Partager sur d’autres sites
francois-du-57

francois-du-57

Posté
  • Auteur
Posté
François, une autre solution : mettre ton réchaud à gaz sous ton triplet...

Le premier télescope double emploi : photo et café ! Excellent café soit dit en passant...



hello Frédérique effectivement le café étais bon ,sauf que j'étais le seule a avoir une tasse a café (fallais pas oublié de lire le post).....LOL

Lien vers le commentaire
Partager sur d’autres sites
Fred_76

Fred_76

Posté
Posté
hello Frédérique effectivement le café étais bon ,sauf que j'étais le seule a avoir une tasse a café (fallais pas oublié de lire le post).....LOL



Et oui Françoise, mais il ne faut pas boire le café sous la lunette, la buée se colle sur les lentilles !!!

Lien vers le commentaire
Partager sur d’autres sites
Zoolook

Zoolook

Posté
Posté

J'avance dans mon montage à base d'arduino... Ce petit capteur est vraiment une tuerie (très réactif : le simple fait d'approcher la main à 1cm fait grimper les chiffres d'humidité en un clin d'oeil et montre un accroissement sensible de la température) ! http://www.adafruit.com/product/1899



Par contre, je me sens un peu nul sur les bords : après avoir cherché partout du fil nichrome et presque passé commande, je me suis rappelé que j'avais acheté en début d'année un bandeau chauffant pour ma lunette et qu'il attendait gentiment dans un tiroir que je me souvienne de lui... Ca va me simplifier la tâche, mais j'ai un peu honte quand même d'avoir une si petite tête de Némo parfois. :be::rolleyes:

Lien vers le commentaire
Partager sur d’autres sites
francois-du-57

francois-du-57

Posté
  • Auteur
Posté (modifié)
Allons les filles, on se calme un peu :D



désolé j'avais pas vue "merci la correction auto"....



et le message s'adresse a fredjel si tu reprend le fil

et non a toi (Fred_76 )

mais c'est pas grave....tous le mondes a le droit de ce trompé

Modifié par francois-du-57
Lien vers le commentaire
Partager sur d’autres sites
francois-du-57

francois-du-57

Posté
  • Auteur
Posté (modifié)

hello je suis entrain de voir pour acheter du fil j'ai trouver sur eBay celui-là es qu'il ferais l'affaire



http://www.ebay.fr/itm/5-METRES-OF-QUALITY-KANTHAL-A1-RESISTANCE-WIRE-32-AWG-0-20MM-32-GAUGE-/331340477211?pt=UK_BOI_Electrical_Components_Supplies_ET&hash=item4d256e731b



apparament cela ferais du 339 ohms au km en allant voir sur un tableaux de converstion

Modifié par francois-du-57
Lien vers le commentaire
Partager sur d’autres sites
Stef N.

Stef N.

Posté
Posté
hello je suis entrain de voir pour acheter du fil j'ai trouver sur eBay celui-là es qu'il ferais l'affaire



http://www.ebay.fr/itm/5-METRES-OF-QUALITY-KANTHAL-A1-RESISTANCE-WIRE-32-AWG-0-20MM-32-GAUGE-/331340477211?pt=UK_BOI_Electrical_Components_Supplies_ET&hash=item4d256e731b



apparament cela ferais du 339 ohms au km en allant voir sur un tableaux de converstion



Bonjour, on vient de se une petite série de résistances chauffantes en s'inspirant de la page de Denis Bergeron déjà cité plus haut (qu'il en soit remercié http://www.astrosurf.com/d_bergeron/astronomie/Bibliotheque/Chauffe_oculaire/chauffe_oculaire.htm).. testées sur le terrain.. et nous n'avons rien grillé..

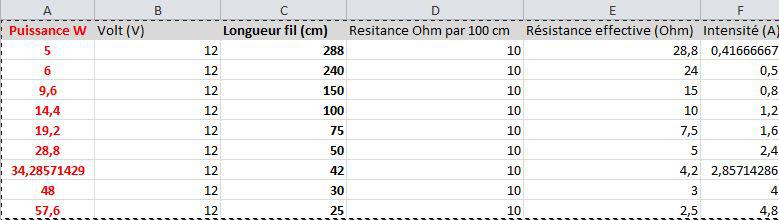

Le petit tableau suivant (sauf erreur de ma part) devrait te donner des longueurs de fil résistif 10 Ohm par mètre à utiliser pour une puissance donnée :




Fil constantan 10 Ω/m Ø du fil 0.25 mm longueur 5 m chez Conrad

Ruban métallisé ALU autocollant chez conrad , largeur 50 mm ou autre..

Le tout emballé/scotché dans le tapis de sol.. Et ca roule..



Du fil électrique, de la soudure et un testeur pour bien vérifier la résistance finale avant de mettre sous tension (il y a moyen de tout faire fondre facilement)..

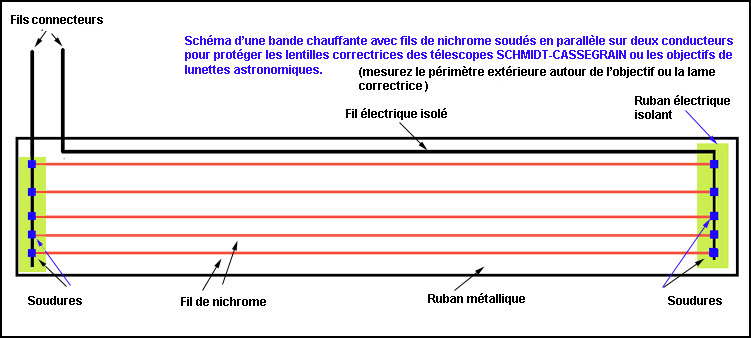

Le montage des fils résistifs en parallèle permet aussi de diviser la tension d'entrée ..




Bon ciel

Lien vers le commentaire
Partager sur d’autres sites
Stef N.

Stef N.

Posté
Posté



45 et 30 Ohms par metre, il y a plus qu'à calculer la longueur désirée pour obtenir la puissance voulue.. ca risque pas d'etre trop court ? Bon bricolage en tout cas..

Lien vers le commentaire
Partager sur d’autres sites
F5RRR

F5RRR

Posté
Posté

Bon aller on va dire que il faut environ entre 16 et 12 ohms sous 12v pour être tranquille

Donc si 10ohms par mètre cela suffit pour un diamètre conséquent il faut en metre 1mètre voir un peu plus pour une 80ED

ÉRIC

Lien vers le commentaire
Partager sur d’autres sites
francois-du-57

francois-du-57

Posté
  • Auteur
Posté
Bonjour, on vient de se une petite série de résistances chauffantes en s'inspirant de la page de Denis Bergeron déjà cité plus haut (qu'il en soit remercié http://www.astrosurf.com/d_bergeron/astronomie/Bibliotheque/Chauffe_oculaire/chauffe_oculaire.htm).. testées sur le terrain.. et nous n'avons rien grillé..



Le petit tableau suivant (sauf erreur de ma part) devrait te donner des longueurs de fil résistif 10 Ohm par mètre à utiliser pour une puissance donnée :




Fil constantan 10 Ω/m Ø du fil 0.25 mm longueur 5 m chez Conrad

Ruban métallisé ALU autocollant chez conrad , largeur 50 mm ou autre..

Le tout emballé/scotché dans le tapis de sol.. Et ca roule..



Du fil électrique, de la soudure et un testeur pour bien vérifier la résistance finale avant de mettre sous tension (il y a moyen de tout faire fondre facilement)..

Le montage des fils résistifs en parallèle permet aussi de diviser la tension d'entrée ..




Bon ciel



je vais applique ce système de mise en place ,les mettre en parallèle comme le par-bué fais 35cm de long sur 5 de large ,si je fais 5x35 =175cm

sa devrais le faire et je regule ....

Lien vers le commentaire
Partager sur d’autres sites
