calou31540

Observatoire amateur avec coupole

Recommended Posts

Bonjour à tous,



Voilà je suis tout nouveau sur le forum, présentation ici, et je n'ai pas d'abris pour mon C14 (et toujours une vieille monture manuelle à ce jour).

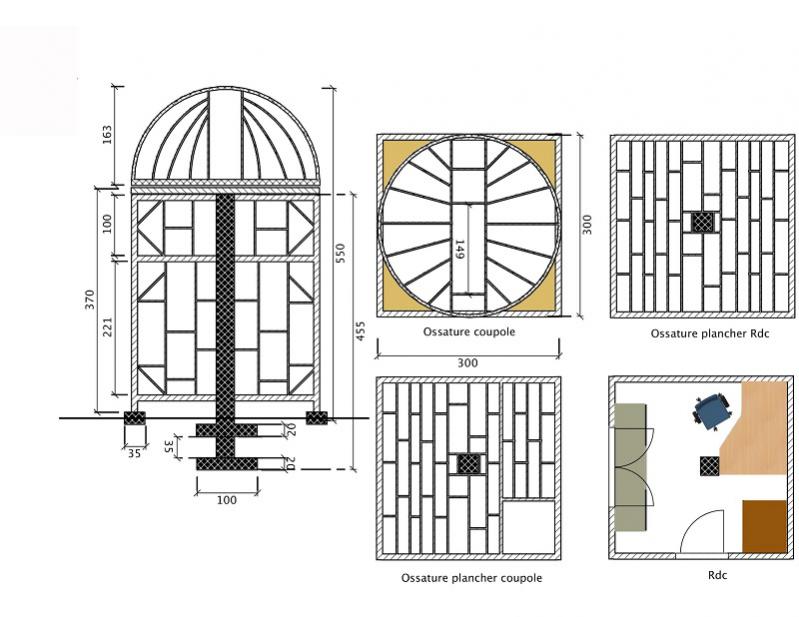

Cela fait maintenant 2 mois que je parcours internet, et regarde les différents observatoires amateurs faits,et mon choix c'est enfin arrêté sur ça (une ébauche à ce stade):






Je sais que les avis sont partagés sur le sujet (dôme ou toit roulant).

Habitant près de Revel (capital de la menuiserie en France, selon les panneaux), il m'est facile et peu onéreux de trouver un menuisier qui me fassent les découpes de l'ossature du dôme.



Je suis preneur de conseils et de critiques constructives. Je suis sur ce forum pour le partage des connaissances et des informations, donc je vous tiendrai au courant de l'avancement du projet.



Encore merci à tous

Share this post


Link to post
Share on other sites

Pas grand chose à dire sur ton projet (à part que j'aimerais faire de même). Par contre, bonjour voisin (je suis de Ayguesvives) !

Share this post


Link to post
Share on other sites

Bonjour calou, très beau projet, je vais suivre ta construction.

Juste par curiositée, les cotes du plan son justes?

Si j'ai bien compris, c'est 5m50 de haut sur 2 niveau? énorme......

Share this post


Link to post
Share on other sites

Pour l'instant les côtes ne sont pas tout à fait juste. Je dois retravailler les plans.



Je ferai en sorte de poster le max d'infos sur mon projet. Peut-être cela aidera ou décidera certain à sauter le pas.

Share this post


Link to post
Share on other sites

Ah que voilà un beau projet! Ambitieux mais magnifique, je me réjouis de voir le résultat. C'est le rêve de beaucoup d'astrams condamnés au nomadisme que d'avoir un poste fixe; alors si en plus il est de ce niveau-là :langue15:

Si c'est pas (trop) indiscret, faut compter dans les combien?

Share this post


Link to post
Share on other sites

Bonsoir,

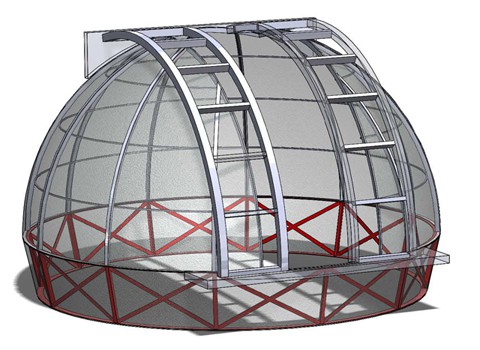

Un petit dessin pour encouragement et pour rêver :)

Share this post


Link to post
Share on other sites
Bonsoir,






Un petit dessin pour encouragement et pour rêver :)



Salut

Je trouve que l'ouverture n'est pas assez large.

A mon humble avis il faut un accès vers le ciel le plus grand techniquement possible :)

Share this post


Link to post
Share on other sites
Salut

Je trouve que l'ouverture n'est pas assez large.

A mon humble avis il faut un accès vers le ciel le plus grand techniquement possible :)



C'est l'avantage de la 3D, en 2 clics ton ouverture passe de la meurtrière à la terrasse ouverte ;)

Share this post


Link to post
Share on other sites

Bonsoir à tous!!!



merci pour vos encouragements. Merci pour les vues 3D.

Pour le cimier je pensais le faire par coulissement vertical, plus simple de réalisation.



Pour le coût, j'ai pas encore finalisé les plans. Je travaille encore dessus avec un copain qui a construit sa maison écologique.

La tour de l'observatoire sera en bois et la coupole en bois recouvert de fibre de verre.



Je travaille aussi sur les asservissements avec un copain qui gère bien l'automatisme.



Bref je reviendrai vers vous avec plus d'infos et de schémas, voir photos sur l'évolution du projet.



Encore merci à tous pour vos posts.

Share this post


Link to post
Share on other sites

bonjour

bien joli projet, j ai realisé le mien en 2011 et depuis que du plaisir

pour l automatisation il y a le systeme de Pierre Deponthiere



http://www.dppobservatory.net/DomeAutomation/DomeDriver.php



de nombreux observatoires utilise ce systeme

driver ascom, carte tres abordable , une soixantaine d euros et Pierre est tres

reactif aux question ainsi que la communauté

autre avantage c est que tu peux mettre les moteurs que tu veux derriere



jean luc

Share this post


Link to post
Share on other sites

Bonsoir,



Oui j'ai déjà visité ce site.



Super site plein de renseignements.



Merci pour vos pistes n'hésitez pas je prends.

Share this post


Link to post
Share on other sites

Bonjour à tous,



Bon après discussion, j'ai choisis d'agrandir le Rdc de 3m2 pour être plus à l'aise.

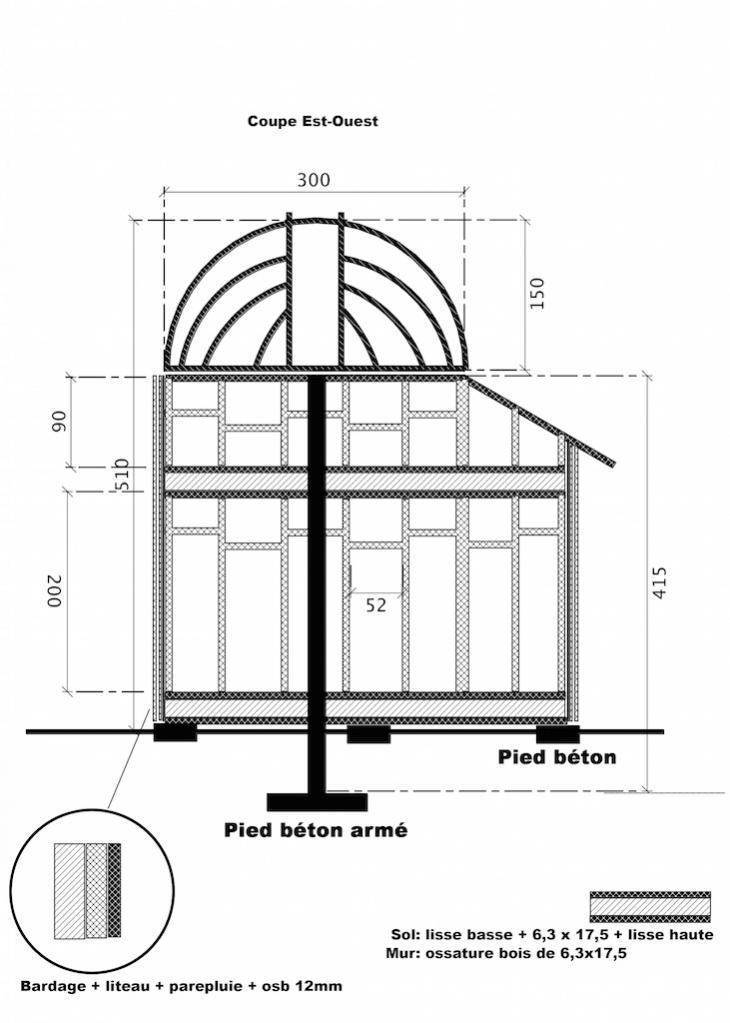

Voici le plan de coupe.


Je vais travaillé sur les coupes Nord et Sud et après sur le dôme.

Je ferai les plan des planchers aussi.



Bonne lecture

Share this post


Link to post
Share on other sites

Salut à tous,



Voici les plans de coupe des autres façades et des planchers.

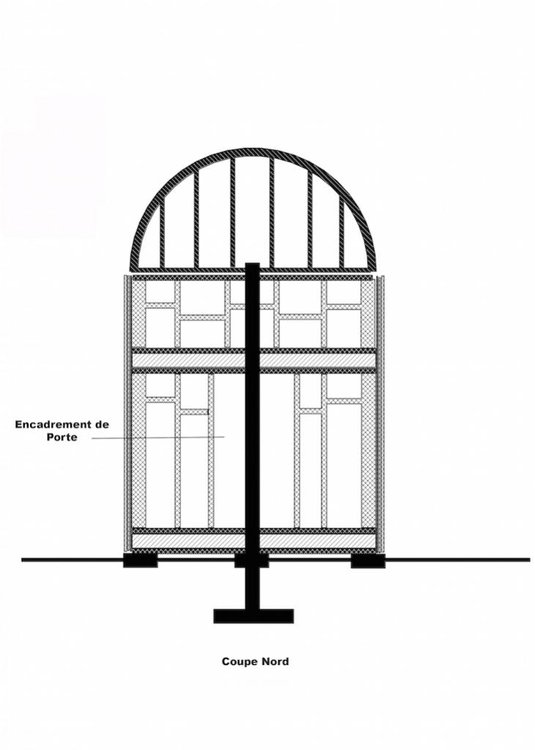

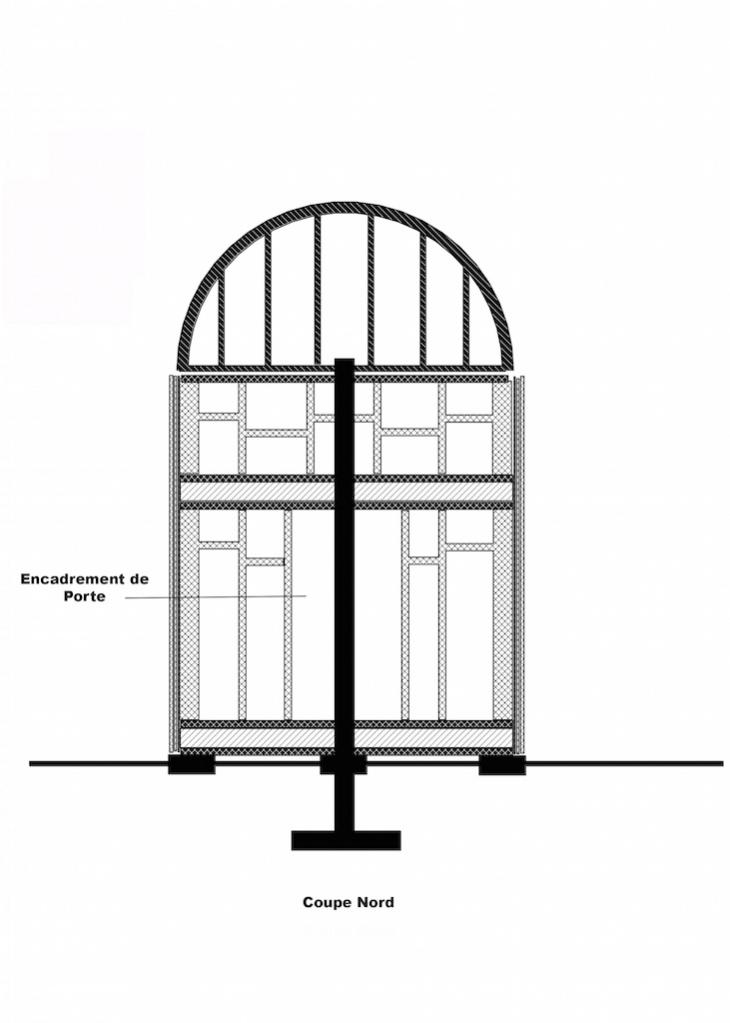

Façade Nord coupe2-1.thumb.jpg.cce16b9ee22872f33c9c97170fd3f10b.jpg

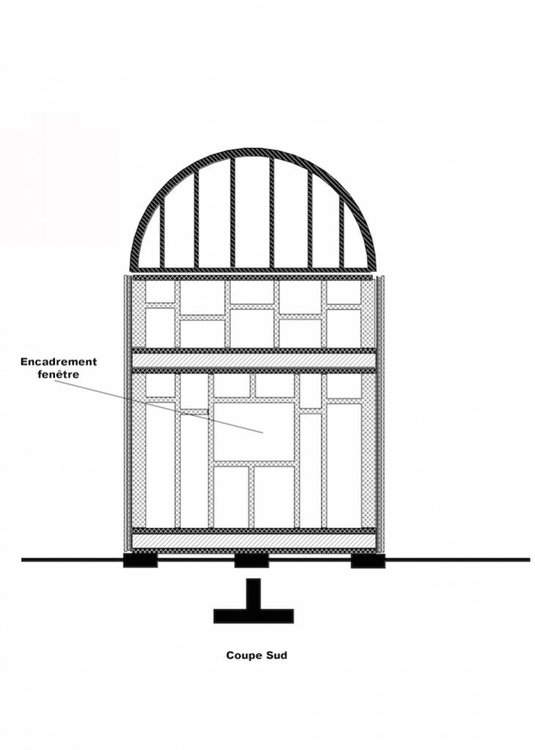

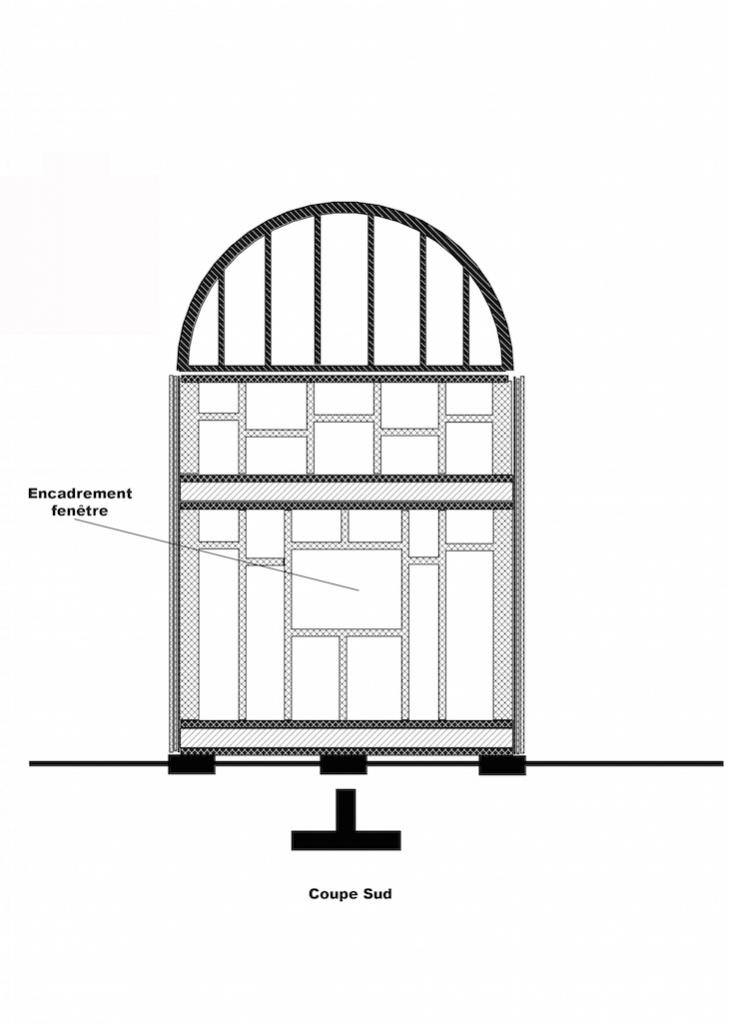

Façade Sud coupe3-1.thumb.jpg.0abf2d2cceeffa42250eca6cd6c99fe4.jpg

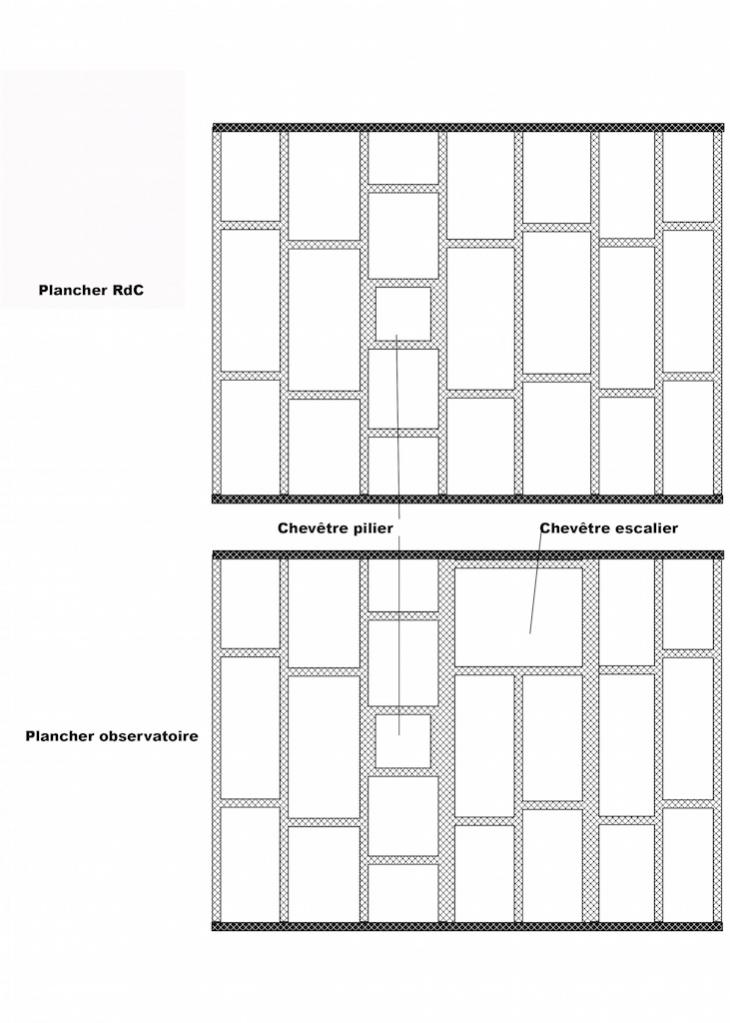

Planchers coupe4-1.thumb.jpg.e81e33b5c8059f790bd32ab901453dc3.jpg





Bonne lecture

Share this post


Link to post
Share on other sites

Bonjour,



Je m'abonne aussi !



j'aimerais beaucoup me lancer dans un projet similaire, malheureusement mon jardin ne si prête pas du tous.



Je vais donc suivre avec intérêt.





Cordialement.



JL.

Share this post


Link to post
Share on other sites

Bon je me suis décidé à faire de vrai plan avec un vrai rendu...



J'ai presque tout refais avec sketchup. Pas mal comme appli, je connaissais pas.



Bientôt les photos de l'emplacement de l'observatoire et un retour des premier devis.



Voili voilou...



A bientôt







Share this post


Link to post
Share on other sites

Je vais aussi suivre ce post, pour la future maison encore plus au sud d'ici un an.:)

Share this post


Link to post
Share on other sites

Salut Calou, super projet!

Il n'y a qu'une chose qui m'inquiéterait éventuellement c'est la hauteur de ta colonne et le risque des vibrations qui pourraient s'y propager.

Si tu as près de chez toi un spécialiste du béton, un ingénieur ou un acousticien du bâtiment n'hésite pas à te renseigner en fonction du type de béton, du ferraillage etc... pour avoir le truc le plus "mat" possible (c'est souvent avec des matériaux non homogènes qu'on empêche une pièce d'entrer en vibration).

Bref... si tu n'as aucun contact entre la cabane et la colonne, pas de ligne TGV ou d'autoroute à côté et que ta monture n'engendre pas de vibrations "musicales" ça ne devrait bien se passer... mais vu l'importance du (beau) boulot que tu attaques deux précautions valent mieux qu'une ?

On va suivre ce projet avec gourmandise (et un peu d'envie :rolleyes: ) !

Share this post


Link to post
Share on other sites

Salut Calou,

Très beau projet que tu nous proposes ici :) le rêve pour un bon nombre d'astrams, c'est sûr!!! Beau et ambitieux ;)

En regardant tes plans, je me pose une ou deux questions si je devais le faire pour moi aussi :

- escalier vers la coupole : tu l'indiques uniquement en plan...es-tu certain d'avoir un dégagement confortable à l'étage (hauteur sous la coupole, proximité de la colonne et des équipements,...)? Accessibilité pour les visites techniques et/ou de "tourisme" avec amis, famille, etc...?

- hauteur de la colonne : comme mentionné par JMDSomme, la hauteur semble importante. Ton plan n'est pas coté, donc difficile à estimer, mais env. 3.50 m peut-être? Cela devra être très bien dimensionné et ferraillé.

- construction en bois : n'oublies pas de contreventer un ou deux faces de l'observatoire pour garantir la stabilité de l'ensemble.



Après, et ce n'est que mon avis perso, j'aurais placé la coupole et le local de commande sur le même niveau car je trouve plus aisé de passer d'un espace à l'autre sans différence de niveau. Et en hiver, le bureau peut être chauffé (pas de cheminée hein...juste tempéré quoi:p) sans trop perturber l'air de la coupole.



En tous cas, merci à toi pour ce partage et bonne continuation :)

Christophe

Share this post


Link to post
Share on other sites

Salut tout le monde.:be:



Tout d'abord merci pour vos posts et vos encouragements.:rolleyes:



Pour ce qui est de la construction bois, je me fais aider d'un ami qui vient de finir sa maison ossature bois + paille. Donc tous les abaques de construction et les techniques de montage pour soulager les efforts mécanique seront appliquées. (Il m'a refilé 3 tonnes de livres et son expérience)



Pour ce qui est du choix d'une colonne aussi haute, c'est pour pouvoir retrouver de l'horizon. Ma maison étant à l'ouest de la position où je souhaite construire l'observatoire (je vais essayer de faire des photos ce WE). Donc comme je dois placer mon télescope à 3m de haut, j'ai choisis de le faire sur 2 étages. RdC H=2.10m et étage coupole H=2.30m au plus haut et 1m au plus bas. Une trappe permettra l’accès à l'étage avec une échelle de meunier.

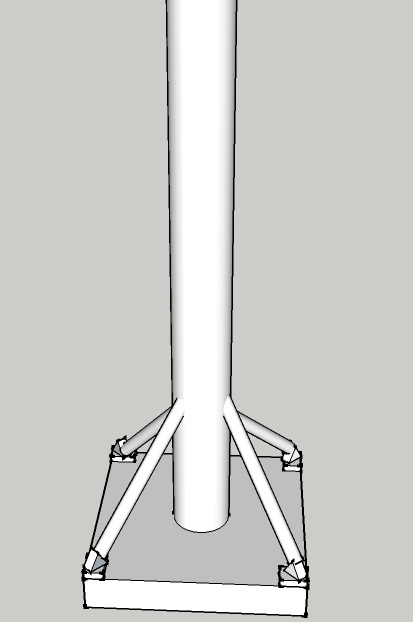

Pour le béton de la colonne, je me fais aidé de mon voisin qui travaille dans le BTP grosse structure. On pense utiliser du béton fibré et ferraillé. La colonne descendra à 1m de profondeur sur une semelle de 1.5mx1.5mx0.25m. Quatre renfort absorbeur de vibration (silentbloc amortisseur + barre acier) au quatre "coins" du tube. Bien entendu la colonne et l'abri sont indépendant.

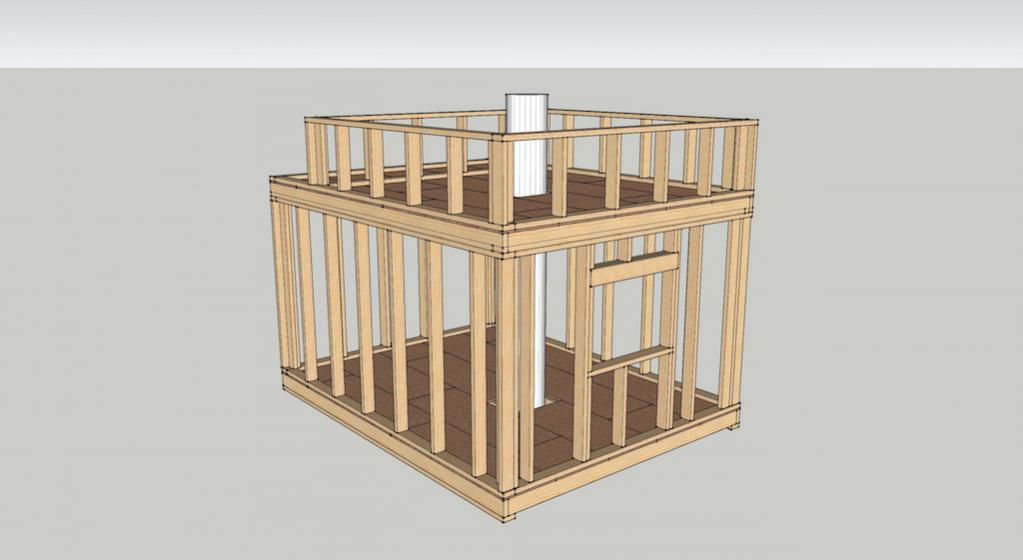

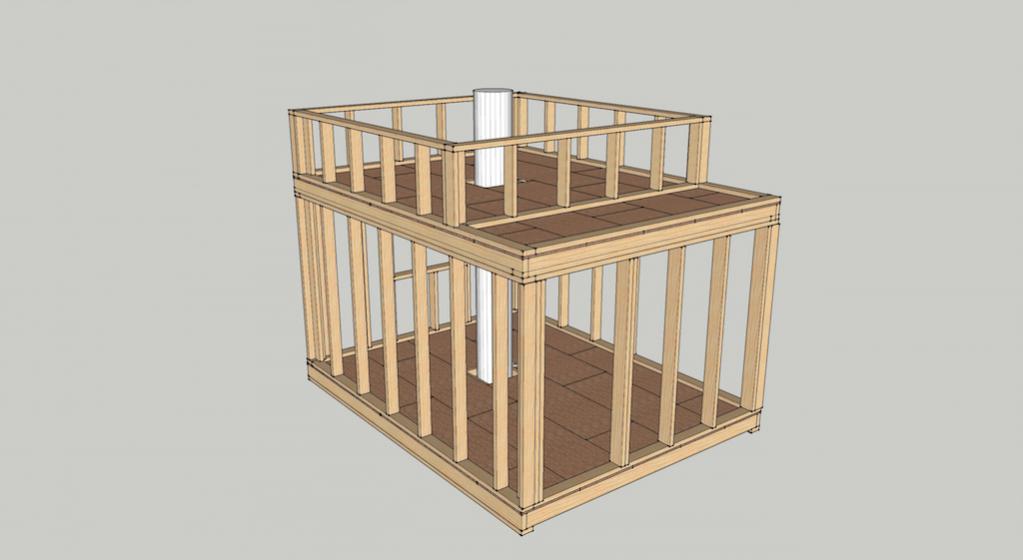

Voici un modele 3D vite fait...

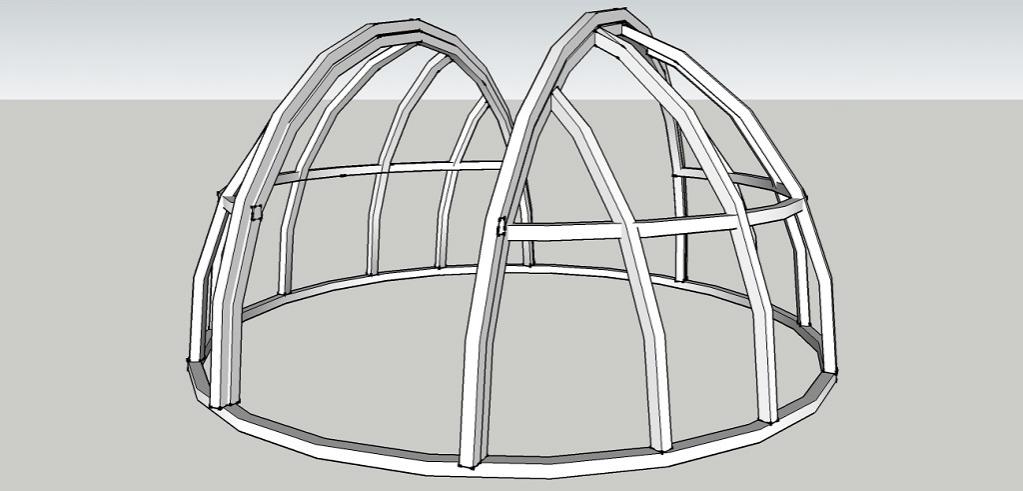

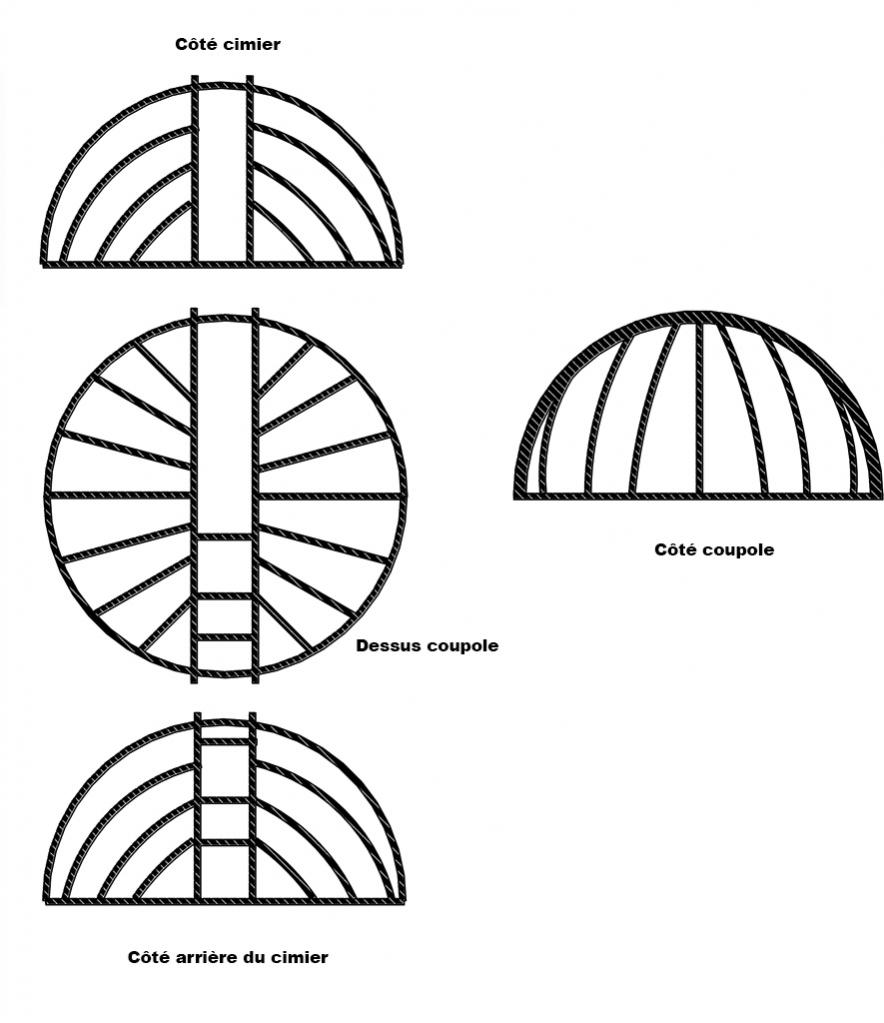

Et voici l'ossature de la coupole.






Je reviendrai plus en détail sur les cotations avec les plans de masse. J'espère trouver le temps ce WE de faire les photos de l'emplacement.



:wub:Encore merci à tous!!!:wub:

Share this post


Link to post
Share on other sites
Salut

Je trouve que l'ouverture n'est pas assez large.

A mon humble avis il faut un accès vers le ciel le plus grand techniquement possible :)



:b: hubble dans une coupole ?!! :jesors:







Bèh enfaite je reviens car c'est un très beau projet, et ça me donne grave envie. Il y a peu j'ai rêvé sur un bout de marais salant avec un petit bout de terrain pour 800€, je m'y voyais bien y mettre une coupole :)

Calou, tu m'as redonné goût à mon rêve ;)

Edited by rebirth

Share this post


Link to post
Share on other sites

Bonjour

si je peux me permettre , si c est bien du socle support de la colone que tu parle, 1mx1mx 0.25 je trouve cela tres tres leger vu la hauteur



perso mon téléscope se trouve a 2.5 metres de haut,

la colonne est un tube pvc de 400 mm de diametre rempli de beton

et le plot dans le sol fait 1.5 m cube donc 3a 3.5 tonnes

et la je peut te dire que je n ai aucune vibrations , la dalle est bien evidement

indépendante, ;)

ceci dit j ai vu peut etre un peu trop gros mais bon



jean luc

Share this post


Link to post
Share on other sites

Salut à tous,



Merci pour ton post, je prends en compte ton expérience et vais revoir les calculs pour la semelle du pied.

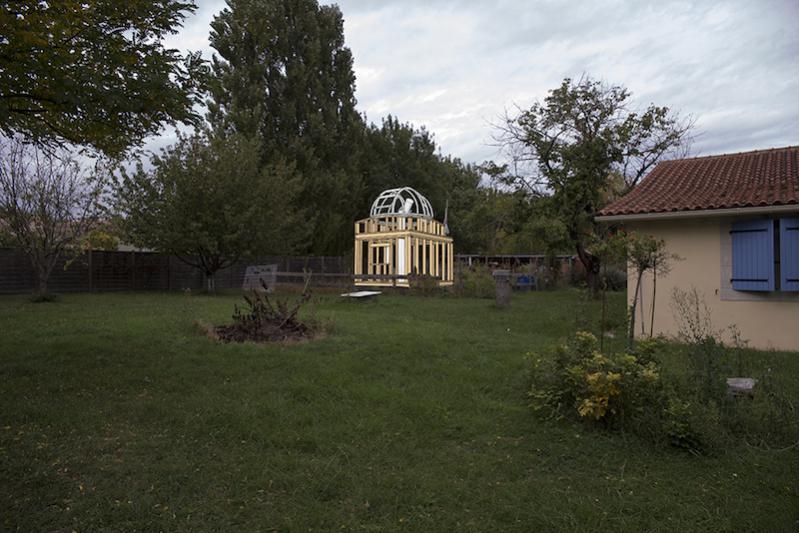

En attendant voici la photo de mise en situation:

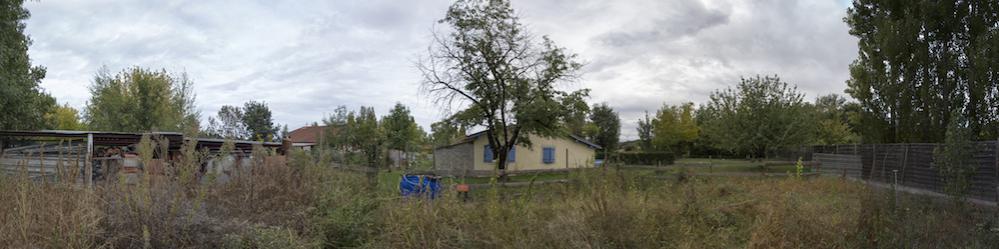

Et voici un 360 de l'emplacement

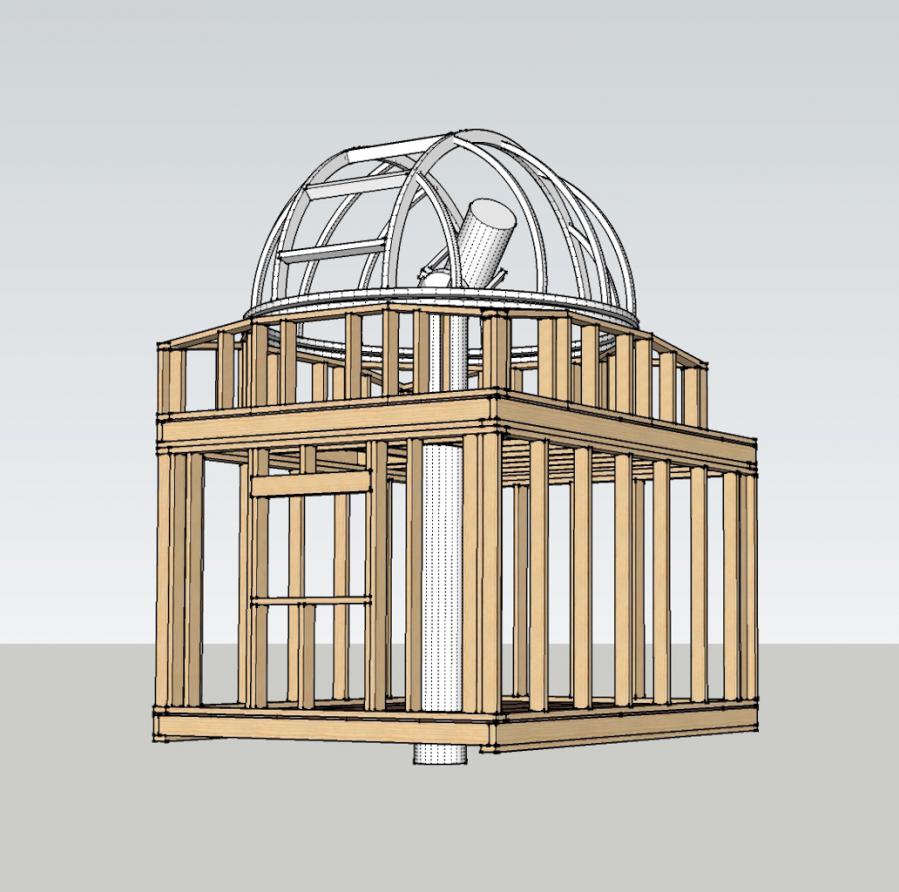

Et le croquis 3D finit!!!






A bientôt



;)

Share this post


Link to post
Share on other sites

Héhé ça prends forme !



Par contre j'ai une question d'ordre général. Forcément, un bel abri peut attirer des personnes mal intentionnées, comment vous gérer les alarmes et surtout les contrats d'assurance ? J'imagine qu'il est beaucoup plus facile d'entrer dans un abri bois qu'une maison :?:

Share this post
