Greg34

Caméra CMOS fabriqué maison "Microlux" :D

Recommended Posts

Posted (edited)

Salut ici,



(Ne voyez aucun plagiat dans le choix du titre ! :be:)



Pour plus de visibilité et à la demande de Gilles, je poste ici aussi une petite découverte pour une caméra DIY.

Il s'agit de ce projet:https://github.com/openlux/microlux  dont l'auteur se prénomme Jonathan Edgecombe.

Je ne l'ai pas testé (enfin pas encore ...) mais vu le prix des pièces (2 capteurs:A0130 de -10€,CY7C68013A QFN56: environ 10€, pcb et quelques résistances/condo), on serait largement en dessous des 40€ en bricolant un peu avec en plus un firmware open source le tout en usb 2.0.

Beaucoup plus facile à faire qu'une cam86, ça permettrait d'avoir une Allsky/cam de guidage au top pour pas cher !




Vu la taille et le peu de composants sur le pcb, on pourrait presque le mettre à coté du capteur de la cam86 pour le guidage.

Ce gars est un furieux, il s'attaque aussi au KAF-8300 !





Avec un peu de chance, le Gerber ressemble à ça vu que je connais pas Eagle : GerberFiles.zip

Je sais pas combien de temps ils gardent le fichier sur leurs serveurs -> https://www.seeedstudio.com/gerber-view.html?sn=8a80514548de11e999d9026a86b9cae7



@vu que je connais pas Eagle

Ah ben Kicad importe les fichiers Eagle :)

Ca donne ça recto/verso :









Les weekends vont être courts :p



Y a même un port ST4 !



Pour le moment, j'ai vu qu'il y avait 3 schémas, j'ai commencé à sortir une BOM list vite fait qu'il faudra encore associer à Mouser:

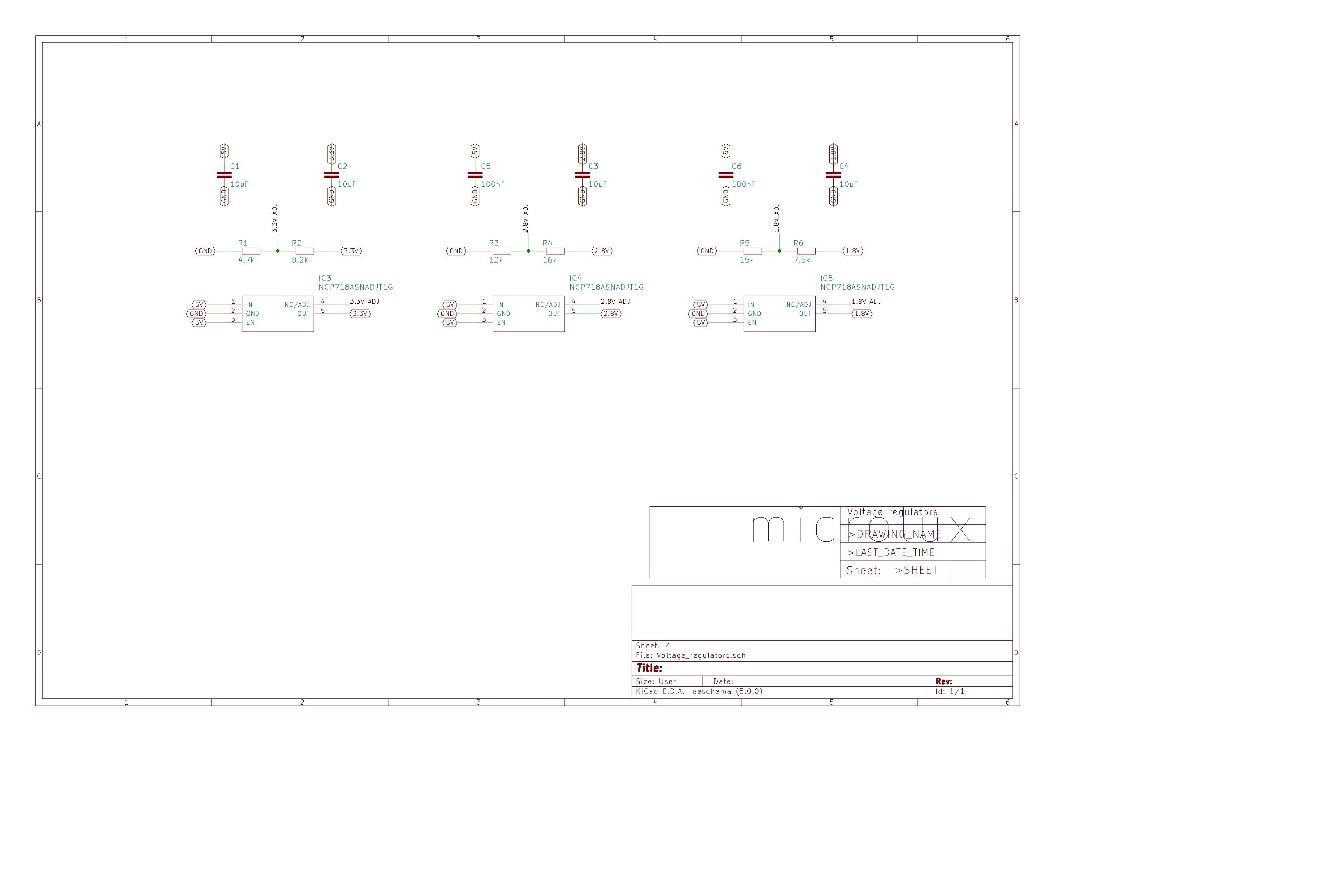

Voltage_regulators.sch

"1","4","C1, C2, C3, C4","10uF","microlux-eagle-import:C-EUC1210","microlux:C1210",""
"2","2","C5, C6","100nF","microlux-eagle-import:C-EUC0603","microlux:C0603",""
"3","3","IC3, IC4, IC5","NCP718ASNADJT1G","microlux-eagle-import:NCP718ASNADJT1G","microlux:SOT95P280X100-5N",""
"4","1","R1","4.7k","microlux-eagle-import:R-EU_R0603","microlux:R0603",""
"5","1","R2","8.2k","microlux-eagle-import:R-EU_R0603","microlux:R0603",""
"6","1","R3","12k","microlux-eagle-import:R-EU_R0603","microlux:R0603",""
"7","1","R4","16k","microlux-eagle-import:R-EU_R0603","microlux:R0603",""
"8","1","R5","15k","microlux-eagle-import:R-EU_R0603","microlux:R0603",""
"9","1","R6","7.5k","microlux-eagle-import:R-EU_R0603","microlux:R0603",""

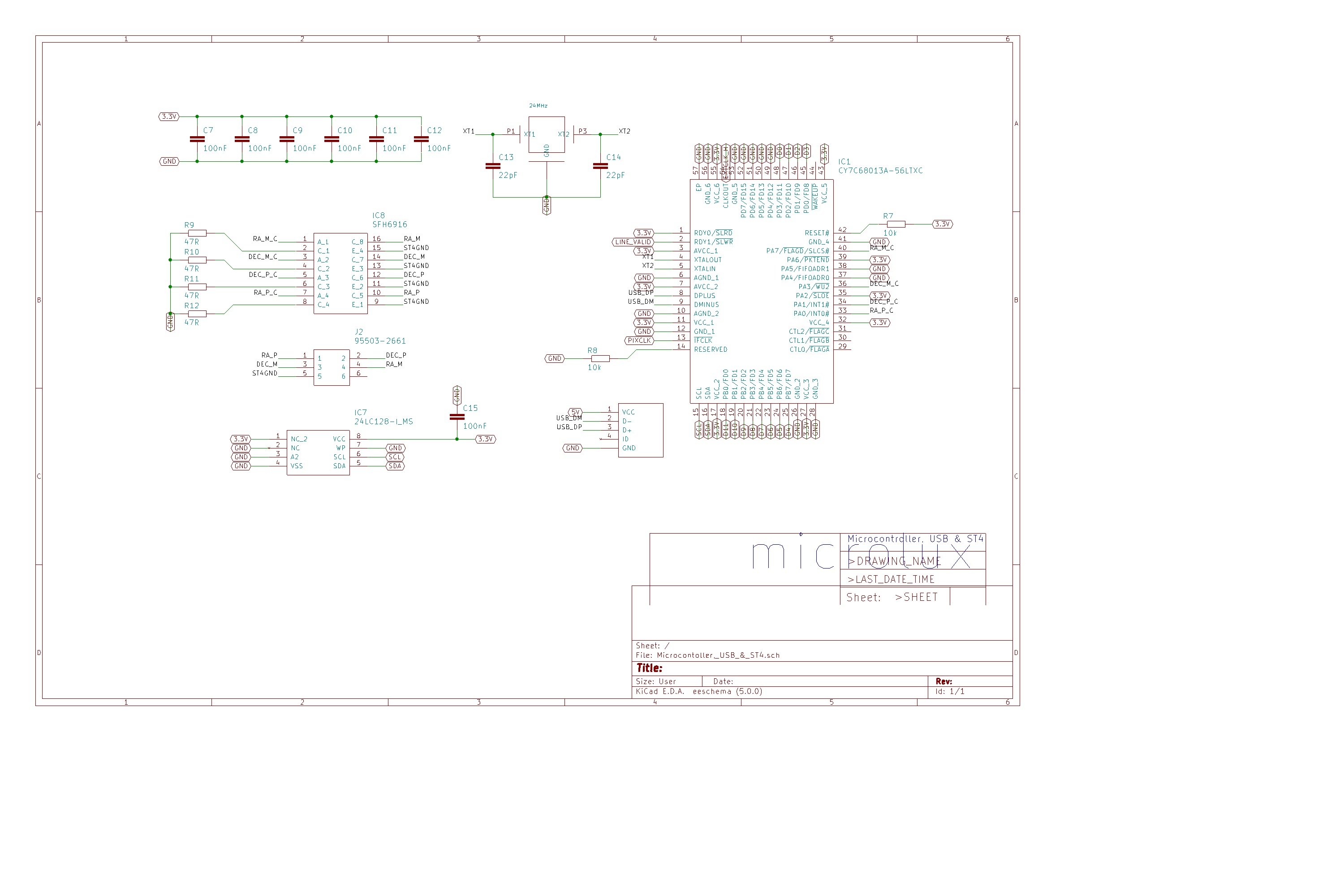

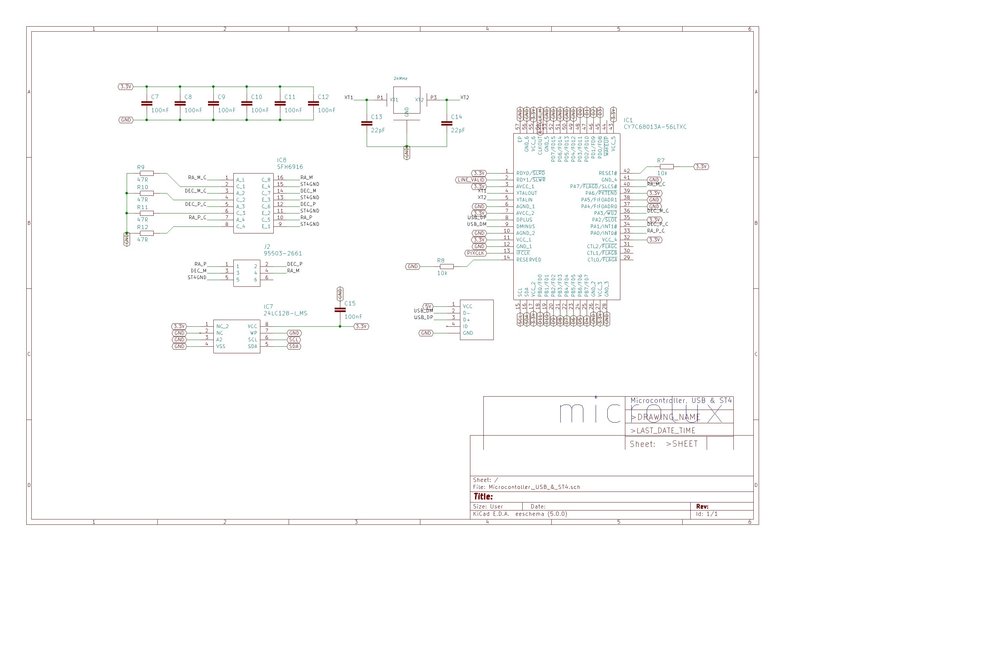

Microcontoller,_USB_&_ST4.sch
"1","7","C7, C8, C9, C10, C11, C12, C15","100nF","microlux-eagle-import:C-EUC0603","microlux:C0603",""
"2","2","C13, C14","22pF","microlux-eagle-import:C-EUC0603","microlux:C0603",""
"3","1","IC1","CY7C68013A-56LTXC","microlux-eagle-import:CY7C68013A-56LTXC","microlux:QFN50P800X800X100-57N",""
"4","1","IC7","24LC128-I_MS","microlux-eagle-import:24LC128-I_MS","microlux:SOP65P490X110-8N",""
"5","1","IC8","SFH6916","microlux-eagle-import:SFH6916","microlux:SOIC127P686X216-16N",""
"6","1","J1","614105150621","microlux-eagle-import:614105150621","microlux:VMUSB",""
"7","1","J2","95503-2661","microlux-eagle-import:95503-2661","microlux:955032661",""
"8","2","R7, R8","10k","microlux-eagle-import:R-EU_R0603","microlux:R0603",""
"9","4","R9, R10, R11, R12","47R","microlux-eagle-import:R-EU_R0603","microlux:R0603",""
"10","1","X1","24MHz","microlux-eagle-import:3.2X2.5_SHIELDED_CRYSTAL","microlux:3.2X2.5",""

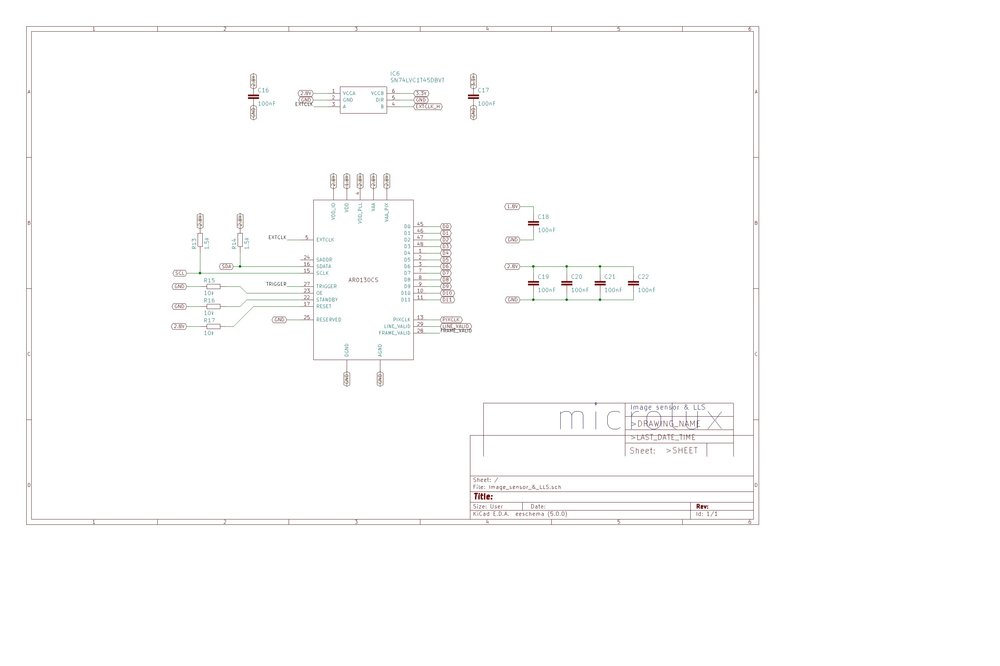

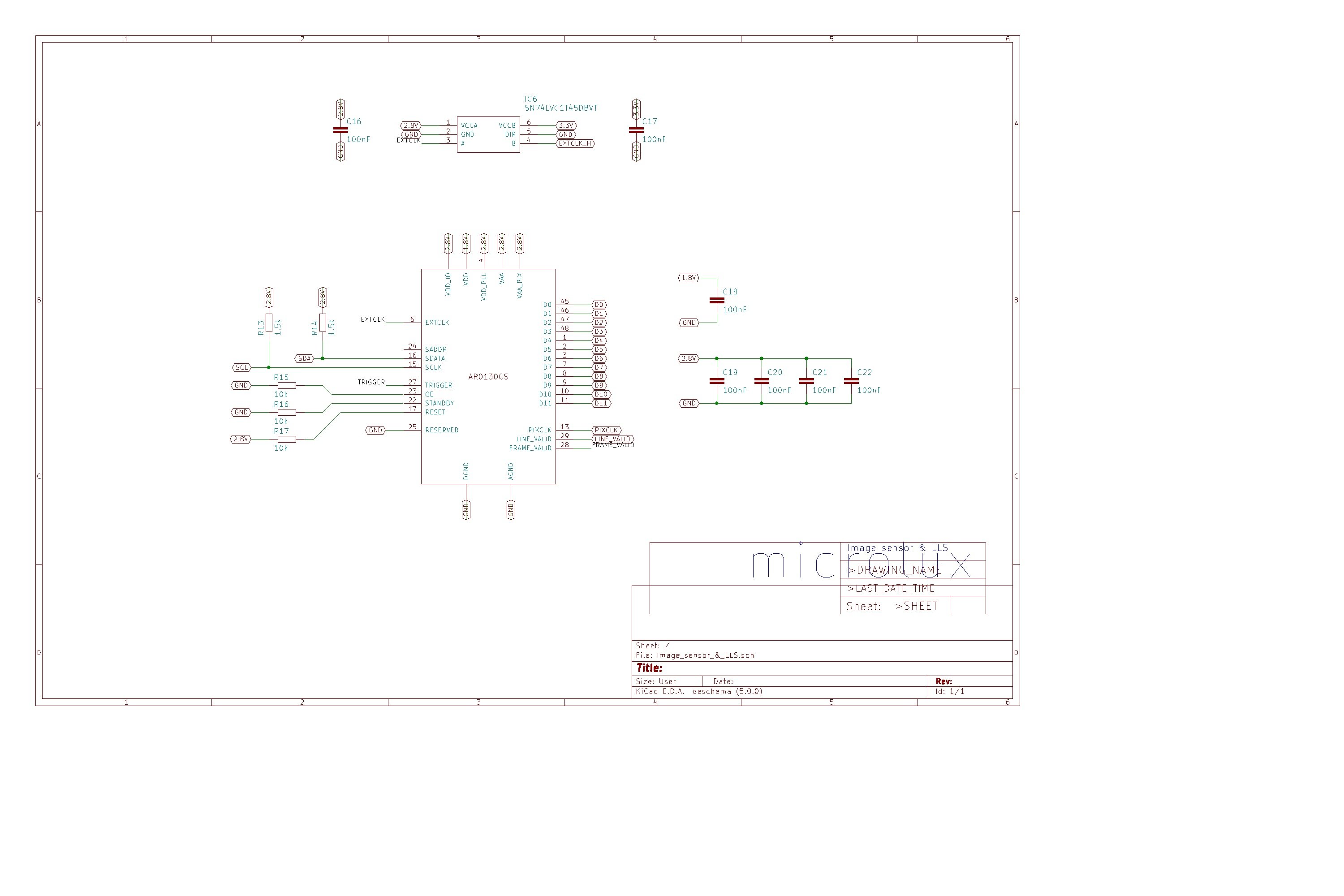

Image_sensor_&_LLS.sch
"1","7","C16, C17, C18, C19, C20, C21, C22","100nF","microlux-eagle-import:C-EUC0603","microlux:C0603",""
"2","1","IC2","AR0130CS-ILCC48","microlux-eagle-import:AR0130CS-ILCC48","microlux:ILCC48",""
"3","1","IC6","SN74LVC1T45DBVT","microlux-eagle-import:SN74LVC1T45DBVT","microlux:SOT95P280X145-6N",""
"4","2","R13, R14","1.5k","microlux-eagle-import:R-EU_R0603","microlux:R0603",""
"5","3","R15, R16, R17","10k","microlux-eagle-import:R-EU_R0603","microlux:R0603",""










Je pense que le projet peut être sympa, pas cher et facile à réaliser.





Edited by Greg34
  • J'aime 1

Share this post


Link to post
Share on other sites

Non mais vraiment on avait pas besoin de ça en plus... ça va encore chauffer dans la cafetière.



Le début c'est déjà de trouver les fournisseurs

Le Cypress à l'air d'être dispo assez facilement, en tout cas chez RS il me semble bien là pour 10€HT

(chez RS particuliers il en en réappro...)

Le reste, à par le capteur, rien de bien méchant dirait-on...

On le trouve où ce capteur ? hein ?

(on désosse une cam chinoise ?)



Sinon, comment dire, ça ressemble furieusement à la simplicité vue sur la asi120 ou la T7, pour mémoire :





Edit :

pardon, merci @Greg34

Share this post


Link to post
Share on other sites

et bien le AR130 est chez mouser, en version couleur ou monochrome dirait-on !!



Ah oui, au fait : le QFN c'est la meeeeeeeerde

Share this post


Link to post
Share on other sites
Posted (edited)
il y a 10 minutes, gehelem a dit :

et bien le AR130 est chez mouser, en version couleur ou monochrome dirait-on !!



Ah oui, au fait : le QFN c'est la meeeeeeeerde



On est pas sorti d'affaire alors ^^

Pourquoi c'est d'la daube ce QFN ?



Pour les capteurs, je trouve pas le bon boitier mais apparemment, ça se trouve sur ali sous d'autres formats : capteur AR130



Risque d'y avoir un peu de taff, j'ai bien envi de contacter l'auteur du projet pour voir sa bom list et les résultats obtenus.

Edited by Greg34

Share this post


Link to post
Share on other sites

J'ai exporté les 3 BOM list en fonction des schémas.

Y du taff encore pour améliorer la lisibilité mais c'est un début.



USB&ST4.csv

Sensor.csv

Voltage regulator.csv



Suite le weekend prochain pour moi, demain reprise des déplacements.

Share this post


Link to post
Share on other sites
il y a 54 minutes, Greg34 a dit :

Pourquoi c'est d'la daube ce QFN ?



c'est la cagade à souder : les pins sont sous le circuit, il faut y aller à l'aveugle

air chaud quasi obligé

c'est celui qui m'avait donné le plus de mal sur la cam84, une des réguls était comme ça, une vraie torture.

mais je pense que maintenant "avec un peu d'expérience" je redouterai moins.



Merci pour les BOM

ça fait un moment que je me dis qu'avec des machins de ce genre on devrait pouvoir subvenir à quelques années de bricole :

https://www.ebay.fr/itm/0603-0805-0402-SMD-Capacitor-Inductor-Resistor-Assortment-Kit-Sample-Book/173393350143?hash=item285f0c8dff:m:mtRrbUzE0GrtpVAixWYoNRg



  • J'aime 1

Share this post


Link to post
Share on other sites
il y a 18 minutes, gehelem a dit :

c'est la cagade à souder : les pins sont sous le circuit, il faut y aller à l'aveugle

air chaud quasi obligé



Impecc ! un nouveau défi !

Jamais soudé ce type de compo encore.



il y a 18 minutes, gehelem a dit :

ça fait un moment que je me dis qu'avec des machins de ce genre on devrait pouvoir subvenir à quelques années de bricole :

https://www.ebay.fr/itm/0603-0805-0402-SMD-Capacitor-Inductor-Resistor-Assortment-Kit-Sample-Book/173393350143?hash=item285f0c8dff:m:mtRrbUzE0GrtpVAixWYoNRg





Merci pour ce lien ! le book des geeks ! au top :)

Share this post


Link to post
Share on other sites

Ooooh c'est bien ça, merci pour l'info !

Share this post


Link to post
Share on other sites
Posted (edited)

Salut l'équipe,

je l'avais pas vu passer celui là :D, du coup je m'abonne.

Le 17/03/2019 à 20:26, Greg34 a dit :

Je pense que le projet peut être sympa, pas cher et facile à réaliser

Pour quoi pas, à voir le prix définitif  car la T7 est vraiment pas chère



Le 17/03/2019 à 20:48, gehelem a dit :

ça ressemble furieusement à la simplicité vue sur la asi120 ou la T7

C'est la même chose peut être qu'il y a de meilleur driver, comme dit plus haut à voir.



Le 17/03/2019 à 20:51, gehelem a dit :

Ah oui, au fait : le QFN c'est la meeeeeeeerde

Ça te rappelle des mauvais souvenirs :be:, c'est sûr que là c'est plus à la portée de tous mais c'est un 10 × 10 mm 48-pin, donc les habitués devraient y arriver .



Le 17/03/2019 à 22:21, Greg34 a dit :

Impecc ! un nouveau défi !

Jamais soudé ce type de compo encore.

On verra ce que tu dit quand tu commencera :p

Edited by pagpatrice

Share this post


Link to post
Share on other sites

Coucou ici :)

Le 02/04/2019 à 06:29, pagpatrice a dit :

Salut l'équipe,

je l'avais pas vu passer celui là , du coup je m'abonne.

Le 17/03/2019 à 20:26, Greg34 a dit :

Je pense que le projet peut être sympa, pas cher et facile à réaliser

Pour quoi pas, à voir le prix définitif  car la T7 est vraiment pas chère



Oui après c'est surtout pour le fun.

A choisir entre une cam86 et ce projet, y a pas photo ^^

Après, j'aimerais bien intégrer ce montage avec la cam86 pour s'en servir de caméra guide.



Le 02/04/2019 à 07:32, impla007 a dit :

Tien un truc rigolo :))



je m abonne aussi



Oui, je pense que quand on va s'y pencher, ça risque d'être marrant :p



Pour le moment, je mets le projet en pause, je continue de bosser sur le pcb de la cam86 et vu qu'en ce moment j'ai repris le début de saison, je manque un peu de temps.

Share this post
