Changement roulements HEQ5-pro


yogilours

Messages recommandés

Salut à tous,



Je viens de me lancer dans le changement des roulements de ma HEQ5-pro. Je ne l'ai que depuis octobre mais comme j'amei bien savoir ce qu'il y a dans ce que j'achète...



Bref après m'être rendu compte qu'il ne fait pas 4 mais 6 roulements 6006, j'ai pu faire l'axe des déclinaisons et l'axe des RA est en standby. Le résultat est très très probant. Je suis passé d'un axe inréglable qui oscillait entre dur et bourré de jeu à un axe très très homogène.



Pour info j'ai pris ces références pour ceux qui veulent se lancer:

6 x https://www.misterindustry.com/2rs1/25660-roulements-rigides-a-billes-6006-2rs1-a-une-rangee-joints-d-etancheite-a-frottement-en-caoutchouc-acrylonitrile-butadi-3663709784762.html

2 x https://www.misterindustry.com/j2-q/27009-roulements-a-rouleaux-30205-j2-q-coniques-a-une-rangee-cage-emboutie-en-acier-non-trempee-geometrie-interne-et-finitio-3663709771274.html

4 x https://www.misterindustry.com/en-mm-etanches/23535-roulement-miniature-689-2rs-etanches-3663709806013.html



Bref après les vacances je termine le chantier et je vérifie les améliorations en autoguidage !



Bons ciels à tous :)

Lien vers le commentaire
Partager sur d’autres sites

Salut,



Je me suis majoritairement basé sur ces deux sites :

https://www.sahavre.fr/tutoriels/materiel/38-periodes-des-montures-heq5-et-eq6

http://www.astro-baby.com/heq5-rebuild/heq5-m1.htm



Et divers forums !



Le site d'astrobaby démonte complètement la monture, pas besoin d'aller aussi loin. Par exemple je n'ai jamais réussi à débloquer l'écrou de l'étape 10 de l'axe des déclinaisons.



Guillaume

Modifié par yogilours
Lien vers le commentaire
Partager sur d’autres sites

J'ai déjà changer une fois tout les roulements sur mon HEQ5 (SKF et NTN)



Les roulements avec joints, je ne vais pas tarder à les changer, trop de frottement pour l’équilibrage (Commende faite)

J'ai pris la version avec flasque (ZZ ou 2Z, dans la définition).



https://www.roulements-courroies.com/roulement-a-une-rangee-de-billes/56588-roulement-rigide-1-rangee-de-billes-skf-ref-6006-2z-c3-30x55x13.html



Je confirme qu'il en faut bien 6, 2 pour chaque roue creuse et un par axe (AD et Dec) avec les coniques.



Autres améliorations possible:

- Prend des rondelles acier aussi pour remplacer celles en plastique.

https://www.pierro-astro.com/materiel-astronomique/montures/accessoires-montures/rondelles-dalésage-pour-monture-heq5_detail

-Kit Rowan ou autre (poulies courroie)

http://rowanastronomy.com/productsa1.htm#heq5beltkit

Modifié par supaii
Lien vers le commentaire
Partager sur d’autres sites

  • 2 mois plus tard...

Salut à tous,



Un peu tardivement, mais j'ai eu quelques petits soucis à régler avec la monture je reviens pour un petit feedback. Je me suis tout de même rendu compte que la pièce qui tient la queue d'aronde du télescope n'était pas serrée après remontage. Je vous dis pas le bronx... :D

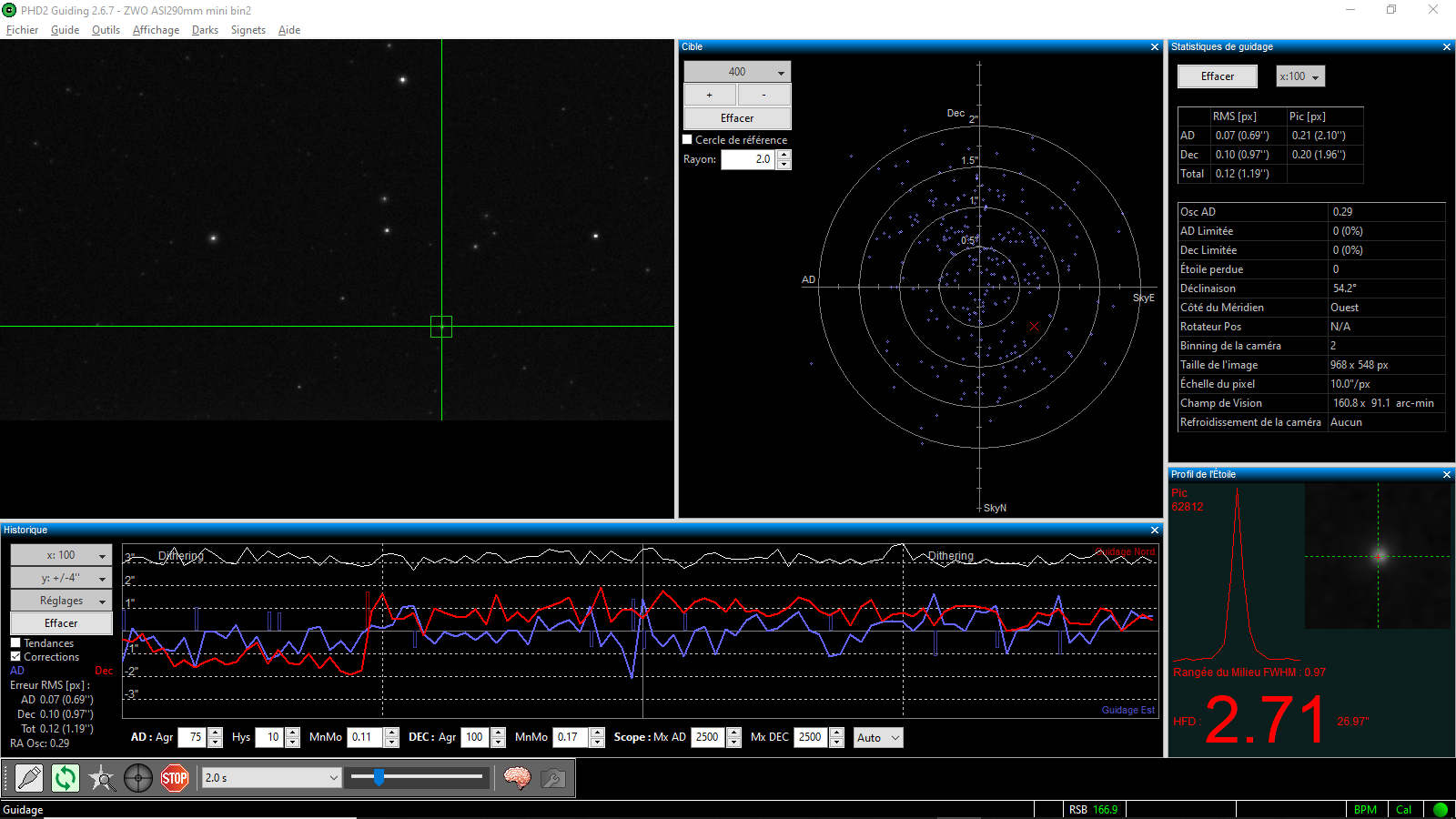

Bref hier avant l'arrivée des nuages, mise en station avec polemaster, PHD2 me donne 0.4' d'arc d'erreur je lance le guidage et j'obtiens cette courbe qui me semble pas si mal !





Avis aux amateur éclairés qui pourrons me donner des tuyaux pour encore l'améliorer ? Je pense notamment à l'usage des algorithmes prédictifs de EQMOD ou PHD2 ou a augmenter un peu l'agressivité.

Pour info la capture d'écran a été prise relativement tôt mais c'est resté stable tout le long du guidage.



Bons ciels (un jour peut être)



Guillaume












Lien vers le commentaire
Partager sur d’autres sites

  • 2 années plus tard...

Bonjour,
Quelqu'un saurait me dire quelle est l'épaisseur théorique de la rondelle rouge de l'axe de déclinaison ?

Sur ma monture d'occasion, je m'aperçois que la rondelle située entre les deux roulements les plus proches n'est plus présente.
Dans un premier temps, je l'ai remplacée par une rondelle d'épaisseur 0.5mm en plastique, mais souhaiterais passer à un jeu de rondelles acier.

Par avance merci pour vos réponses.

Salutations,

Lien vers le commentaire
Partager sur d’autres sites

Le 24/04/2020 à 10:42, yogilours a dit :

j'obtiens cette courbe qui me semble pas si mal !

pas mal mais je pense que ça devrait être meilleur, tu as eu 1.19" RMS toute la soirée, ça me parait beaucoup. (je tourne à 0.4" - 0.6" avec mon eq5)
tu dois pouvoir améliorer tout ça, peut être dans phd2 (peut être  diminuer le MinMo et l'agressivité en AD, perso je ne met jamais 100 même en DEC, quelle vitesse de correction dans eqmod?), ou mécaniquement.

Lien vers le commentaire
Partager sur d’autres sites

Le 09/08/2022 à 14:22, Mckraken a dit :

Bonjour,
Quelqu'un saurait me dire quelle est l'épaisseur théorique de la rondelle rouge de l'axe de déclinaison ?

Sur ma monture d'occasion, je m'aperçois que la rondelle située entre les deux roulements les plus proches n'est plus présente.
Dans un premier temps, je l'ai remplacée par une rondelle d'épaisseur 0.5mm en plastique, mais souhaiterais passer à un jeu de rondelles acier.

Par avance merci pour vos réponses.

Salutations,

1mm sur la mienne que j'ai mise en pièces il y à 2 semaine et reçu quelques jours avant.



Ce qui m'a étonné c'est que 1mm et l'épaisseur parfaite pour avoir la couronne bien positionné sur la vis sans fin.

C'était loin d'être le cas sur mon heq6.

Lien vers le commentaire
Partager sur d’autres sites

Le 09/08/2022 à 15:28, Tyler a dit :

pas mal mais je pense que ça devrait être meilleur, tu as eu 1.19" RMS toute la soirée, ça me parait beaucoup. (je tourne à 0.4" - 0.6" avec mon eq5)
tu dois pouvoir améliorer tout ça, peut être dans phd2 (peut être  diminuer le MinMo et l'agressivité en AD, perso je ne met jamais 100 même en DEC, quelle vitesse de correction dans eqmod?), ou mécaniquement.

Hello !

La monture est partie depuis longtemps, mais de mémoire, j'arrivais à tourner mieux que cela après avoir continué à améliorer mon système.



A+ Guillaume

Lien vers le commentaire
Partager sur d’autres sites
