Rotating Tilt Adjusters simple et efficace

[Astrobug]

Je viens de tester un petit gadget pour corriger le tilt de ma zw1600. C'est tout simple, pas cher et efficace.

https://astrodymium.com/collections/frontpage/products/rotating-tilt-adjusters

Voici un test avec mon newton 200 f5, zwo 1600 et filtre Ha 6nm. Temps total de 300 secondes.





[Titophe]

Ça a l’air effectivement génial de simplicité…

[-Amenophis-]

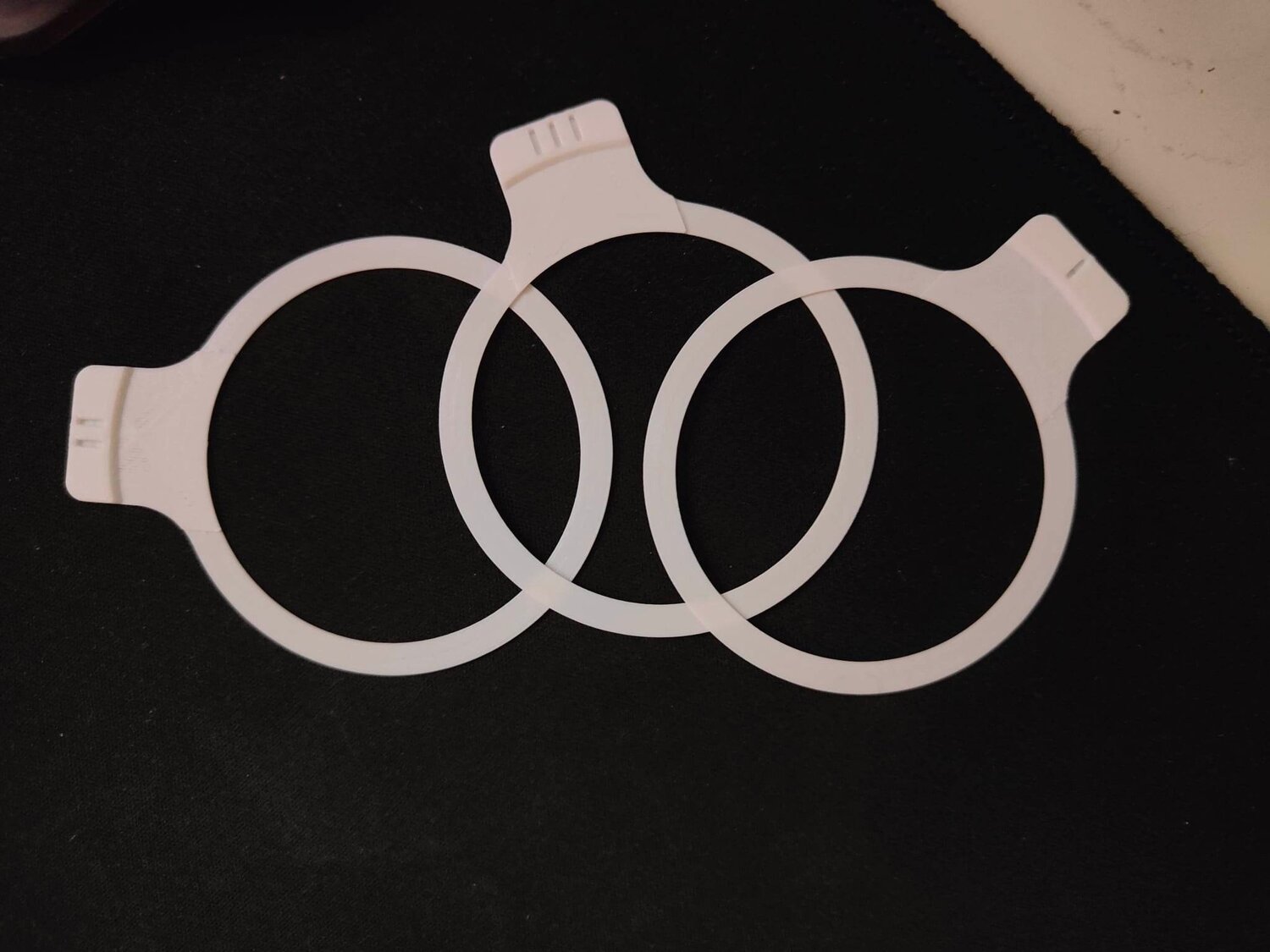

Je viens de recevoir les bagues.

Elles ont l'air très fragiles à première vue .....

Je vais essayer d'insérer la bague d'ajustement de 0.3mm et voir sur le terrain le résultats.

A voir si cela est vraiment simple et efficace.

[archange34]

C est bien foutu comme principe je trouve après ça me semble en effet fragile dans le temps .

[peppuccio]

Bonjour Amenophis,

tu les a achetés où?

Sinon la mise en place est-elle facile. Vous pourriez en dire plus sur l'utilisation?



Joseph



[-Amenophis-]

Bonjour Joseph, désolé de ma réponse tardive.

J'ai acheté le produit chez First Light optic. Reçu très rapidement.

Pour le moment, je n'ai pas eu le temps de l'installer car j'aimerais terminer ma cible en cours.



Concernant son utilisation, il suffit d'insérer les bagues dans le chemin optique (à voir où précisément) et de les faire pivoter via la languette afin de corriger le tilt.

[peppuccio]

Il faut mettre les 3 ou bien une seule? Je n'ai vraiment pas beaucoup de backfocus c'est pour cela que je ne peux pas mettre une vraie bague de tilt.

[archange34]

A ce que je comprend cela dépend où tu as du tilt, si tu dois corriger un côté c est une seule.

[-Amenophis-]

Toutes les infos ici : https://www.firstlightoptics.com/adapters/astdym_m54_tilt_adjuster.html

[chinois02]

Il y a quelque chose qui ne va pas. le tilt induit par la bague la plus fine est de 0.2mm. sauf si votre défaut est de même à 0.2mm, la bague corrigera mal.

Par contre si vous mettez deux bagues "tête bêche" les deux languettes à 180° le tilt est nul. plus vous rapprochez les languettes plus le tilt induit sera fort, et maximal les deux languettes superposées. (tilt variable)

Tiens ça me donne une idée louf à breveter....
