Spectroscope DVD/CD

Le jupitérien

By Le jupitérien
in L'astro autrement

 Share

Recommended Posts

Le jupitérien

Le jupitérien

Posted
Posted (edited)

Salut à tous !



J'ai réaliser un appareil semblable à celui-ci, qui me donne déjà quelques résultats



Fiche_ELEVE_spectre_CD.pdf

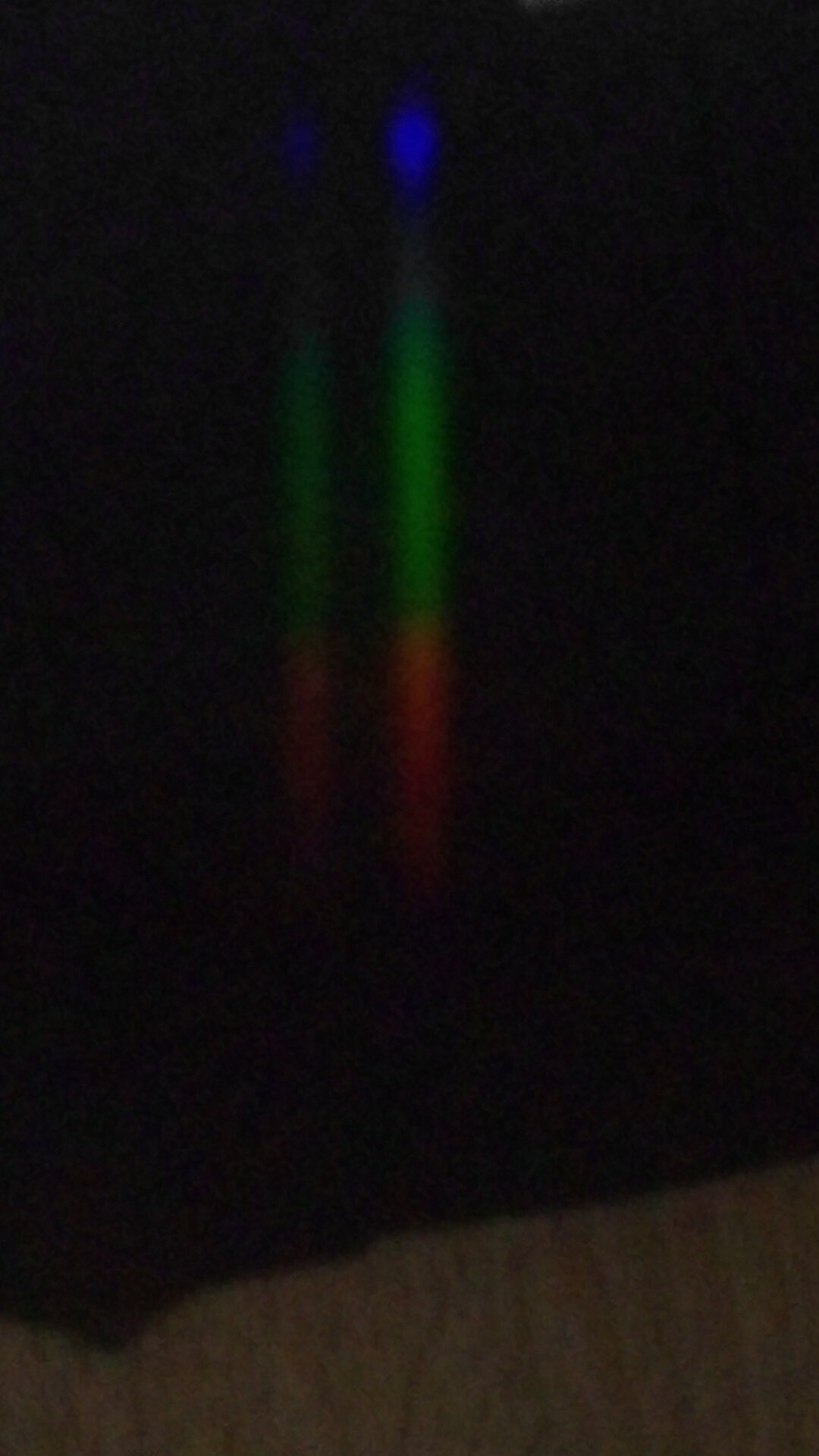

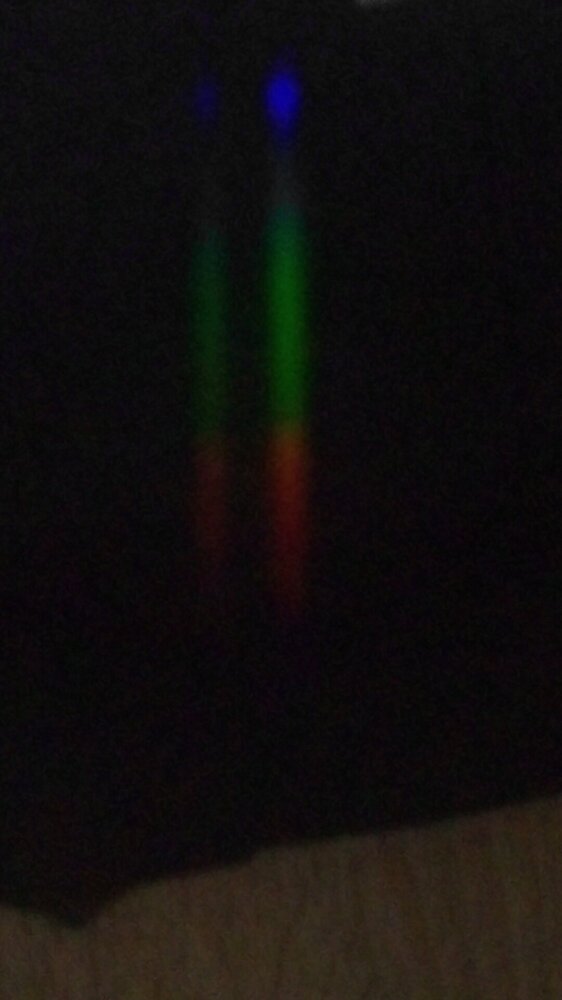

Voilà le spectre du ciel :

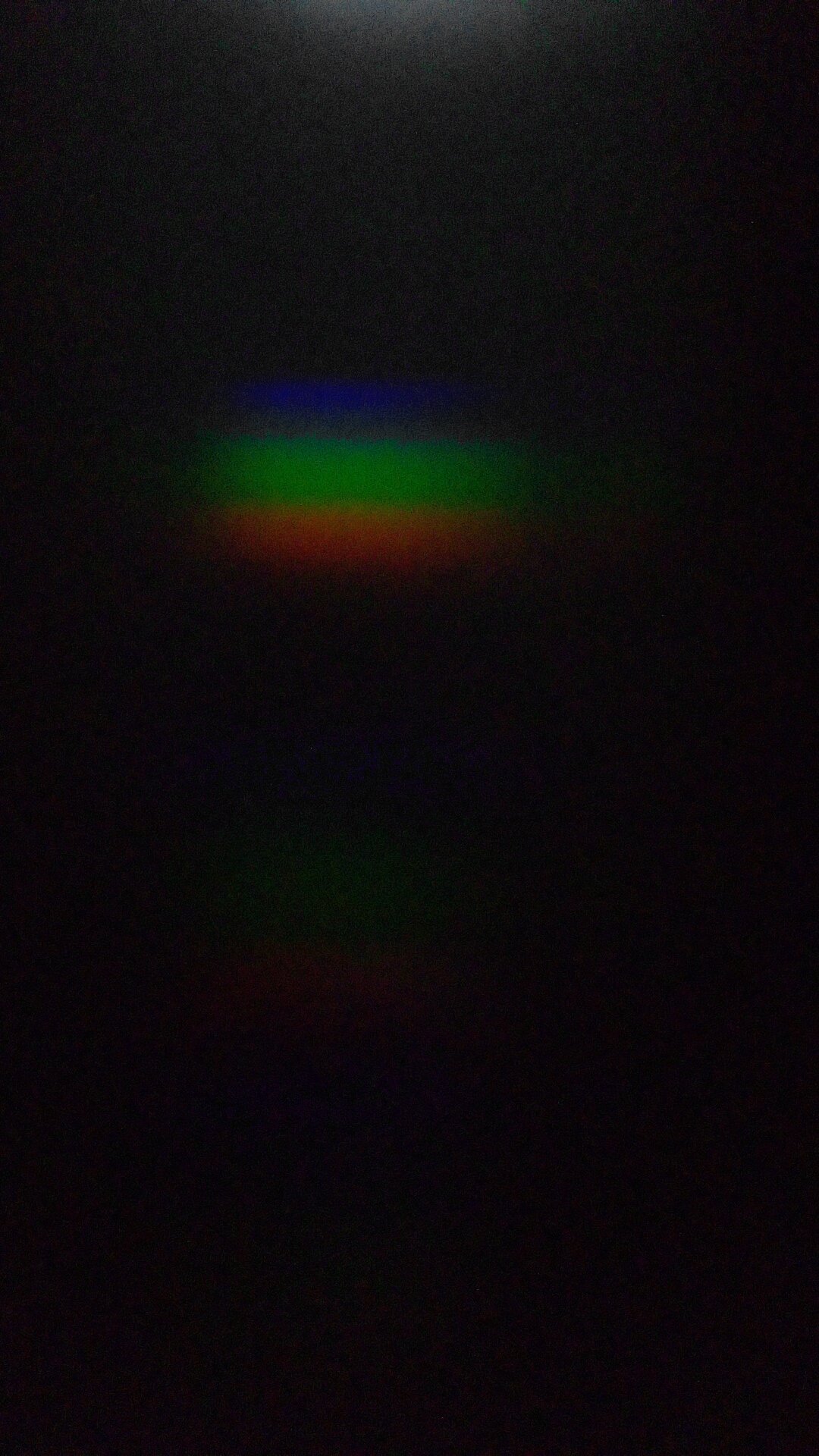

Et celui d'une lampe LED :




C'est pas les spectres de krotdebouk mais c'est déjà ça...

Je poursuivrai le sujet lorsque j'aurai fais plus d'observations :) .





Edited by Le jupitérien
  • J'aime 1
Le jupitérien

Le jupitérien

Posted
  • Author
Posted (edited)

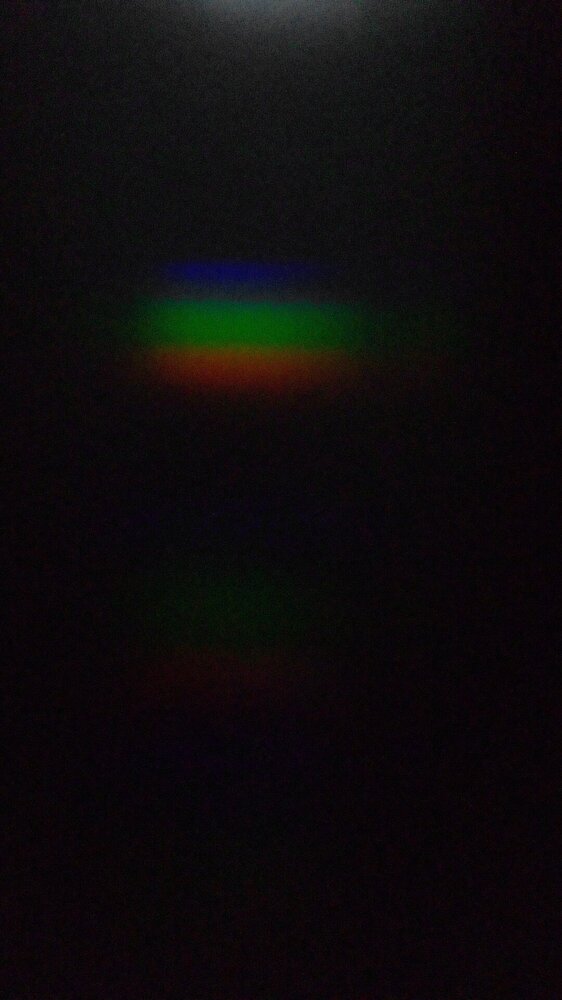

J'ai radicalement modifié les angles d'incidence et d'observation, les observations sont devenues plus précises, voilà une nouvelle image du spectre de la lampe LED...


Edited by Le jupitérien
Wan186

Wan186

Posted
Posted

On est pas loin et tous les 2 profs...
On m'a déjà sollicité pour faire un club astro dans mon lycée. Je serais bien partant, histoire d'allier travail et passion.
Si tu as déjà des activités, des cours ou autres, je suis hyper preneur!
N'hésites pas à m'envoyer un MP si t'es partant de me donner un coup de pouce  😉

Le jupitérien

Le jupitérien

Posted
  • Author
Posted (edited)

Désolé Wan186 mais il y a eu un malentendu en quelque part... Je ne suis pas prof, je suis même un élève 😅



La " fiche élève" ce n'est pas moi qui l'ai faite, je m'en suis inspiré pour faire mon spectroscope, c'est tout...

Edited by Le jupitérien
  • Haha 1
Wan186

Wan186

Posted
Posted
Il y a 2 heures, Le jupitérien a dit :

Désolé Wan186 mais il y a eu un malentendu en quelque part... Je ne suis pas prof, je suis même un élève 😅



La " fiche élève" ce n'est pas moi qui l'ai faite, je m'en suis inspiré pour faire mon spectroscope, c'est tout...



Effectivement, je viens de voir que tu es né en 2008... Çà aurait été un peu précoce pour faire prof 😂

Enfin... Mon père a fait prof à l'âge de... 17 ans!

Le jupitérien

Le jupitérien

Posted
  • Author
Posted (edited)
Il y a 1 heure, Wan186 a dit :

Enfin... Mon père a fait prof à l'âge de... 17 ans!



Ah oui quand même ! Il faisait cours à ses anciens camarades de classe 😅.



Plus sérieusement, si tu veux réaliser le même montage que moi n'hésite pas 😉, ça m'aiderai beaucoup, parce que là j'obtiens pas du tout les spectres mis en exemple, les miens sont beaucoup plus compacts...

Edited by Le jupitérien
krotdebouk

krotdebouk

Posted
Posted

Je ne sais pas quelles sont tes ambitions avec ce genre de spectrographe mais la démarche est intéressante. J'ai regardé d'un peu plus près ce qui se fait et je suis tombé sur des montages certes plus couteux mais qui m'ont l'air bien plus performants qu'avec un DVD. Plus coûteux ça veut dire 10€ à 15€.

https://thomasmansencal.blogspot.com/2014/07/a-homemade-spectroscope.html

https://www.etsy.com/fr/listing/1606441681/film-pour-reseau-de-diffraction-capteur

  • J'aime 1
krotdebouk

krotdebouk

Posted
Posted (edited)

Tu disposes de quel matériel astro, monture, instrument et imageur ? A part le spectre du soleil qu'on peut faire sur le ciel (même nuageux), pour les étoiles et nébuleuses planétaires, il faut poser unitairement un minimum de quelques secondes (en dehors de quelques étoiles très brillantes)... et donc monture.



Le montage que tu montres est la version débrouille que j'admire de la structure du Star'Ex dont le corps est fait en impression 3D et les éléments optiques fournis par Shelyak Instruments.



En version simple qui permet une bonne découverte de la spectro, il y a le Star Analyser 100. Il peut se monter devant un APN et sortir des spectres intéressants. Il y en a parfois dans les PA > https://www.webastro.net/petites_annonces/star-analyser-100-shelyak-baisse-de-prix_91505.htm. Il ne dispense pas d'une monture en dehors du soleil et de quelques bagues pour le monter sur un objectif (un 150 mm c'est pas mal) . Je l'ai utilisé quelques temps avant de passer sur un spectro plus performant :



Edited by krotdebouk
Le jupitérien

Le jupitérien

Posted
  • Author
Posted

Merci, pour l'instant je veux vraiment juste découvrir avant, peut-être, investir.

J'ai un 130/900 eq2 et pas d'imageur ( un Seestar s30 mais je vois pas à quoi il pourrait servir).

Je sais bien que je pourrais pas faire grand chose avec ça.

Pourtant j'ai vu un truc intéressant. Il y a peu de temps j'ai déniché des exemplaires de "L'Astronomie" de 1944 à 1947 et dans l'un d'eux un amateur est parvenu à imager le spectre de Vega avec un objectif de 135mm d'ouverture et un simple monture équatoriale. Il faisait le suivi à la main 😅. Et en trois minutes de pose sur une pellicule il a réussi à avoir trois bandes d'absorption principales. De quoi donner de l'espoir...

Il y a 23 heures, krotdebouk a dit :





Merci, je met ça dans un coin de ma tête 🙂

  • J'aime 1
Le jupitérien

Le jupitérien

Posted
  • Author
Posted (edited)



Il y a 23 heures, michelB a dit :

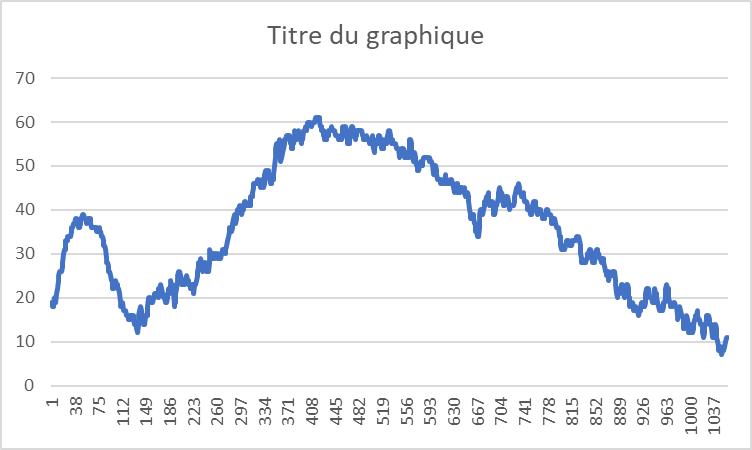

Comment es tu passé de l'image au graphique ?



En me cassant la tête à faire un plug-in sur Gimp afin de récupérer les valeurs de niveaux de gris de chaque pixel sur une image de 1 px de largeur, puis en les introduisant sur Excel 😅.

Il y a 23 heures, michelB a dit :

Excellent début !



Merci beaucoup 😊.



Et merci aussi pour le lien mais pour l'instant je cherche des solutions gratuites.

Edited by Le jupitérien
  • J'aime 1
