Mallette astrophoto

[Nonoche]

Salut à tous



quand j'ai commencé à m'équiper pour la photo j'ai pu voir assez vite le temps nécessaire à assembler tout ce bazar, et comment ça pouvait jouer sur la motivation à sortir ou non un setup mobile.

Ce qui admettons peut être assez dommageable à la pratique et est certainement à l'origine de pas mal d'annonces en occasion "par manque de temps...".



J'ai donc mis à profit ce bel hiver de m* que mère nature nous a si généreusement offert, pour réduire la mise en place de mon setup à l'assemblage d'un minimum d'ensembles déjà préparés :

• OTA avec tout ce qui peut rester dessus sans risque de casse au transport, donc hormis le guidage, chercheurs, correcteur et caméra... ça laisse tout le câblage, hub usb, powerbox et son faisceau.
• powerbox et hub du pied également prêts à l'emploi
• faisceau alim + usb d'un seul tenant vers l'ordi et la batterie

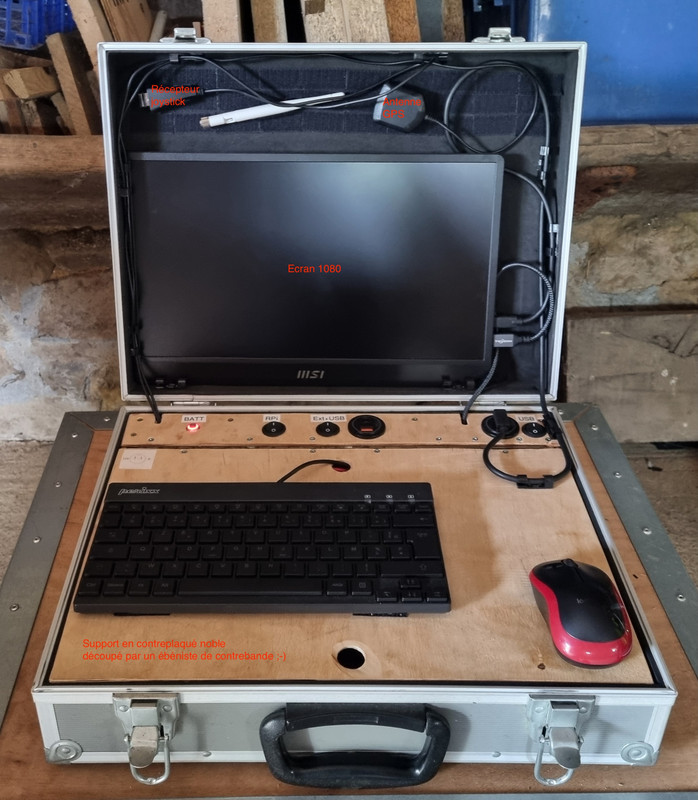

• et enfin, gros gain de temps : une mallette avec batterie et ordi + écran/clavier/souris prêts à l'emploi



Voilà ce que j'ai fait, pour partager idées et suggestions avec les autres bricoleurs.



Ne jamais démarrer une session sans son outillage, Ryobi c'est les meilleurs !

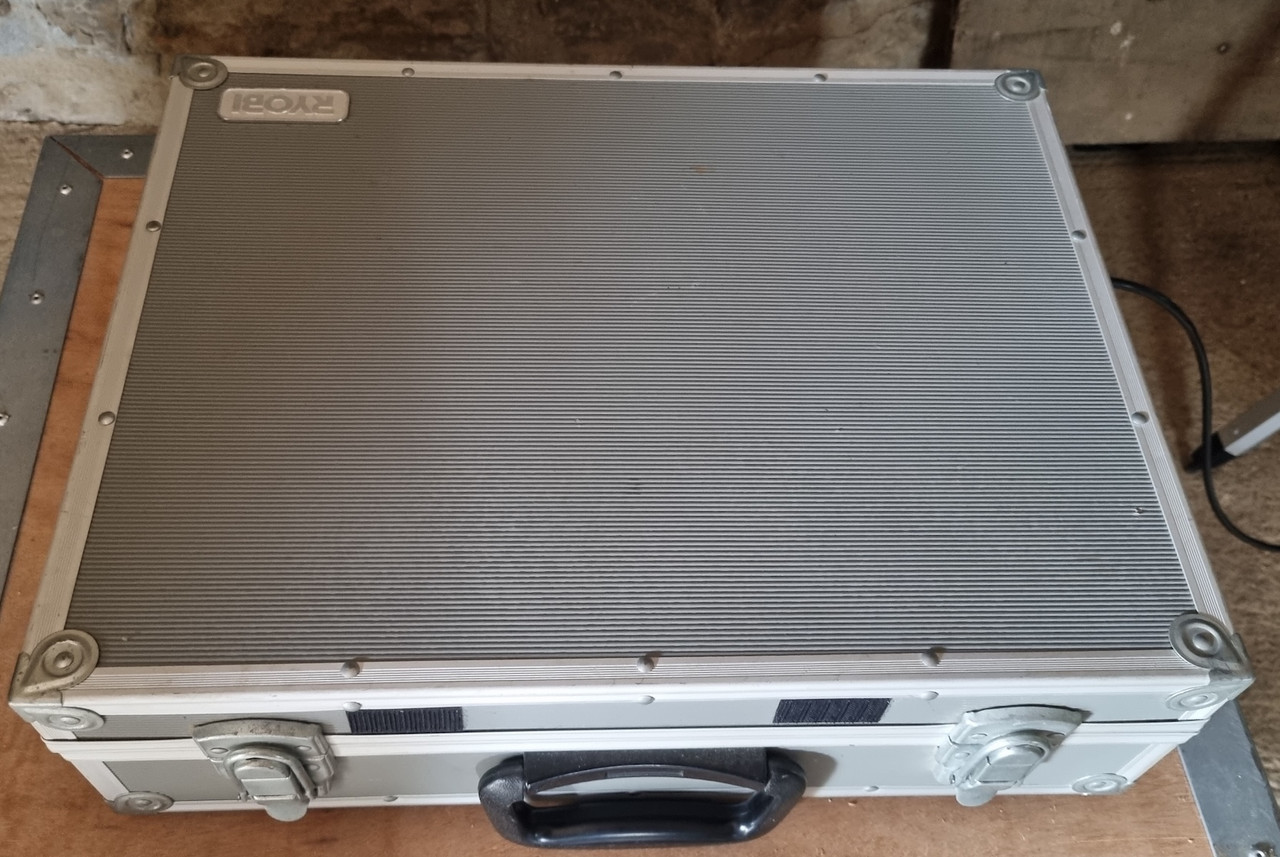

Surprise !

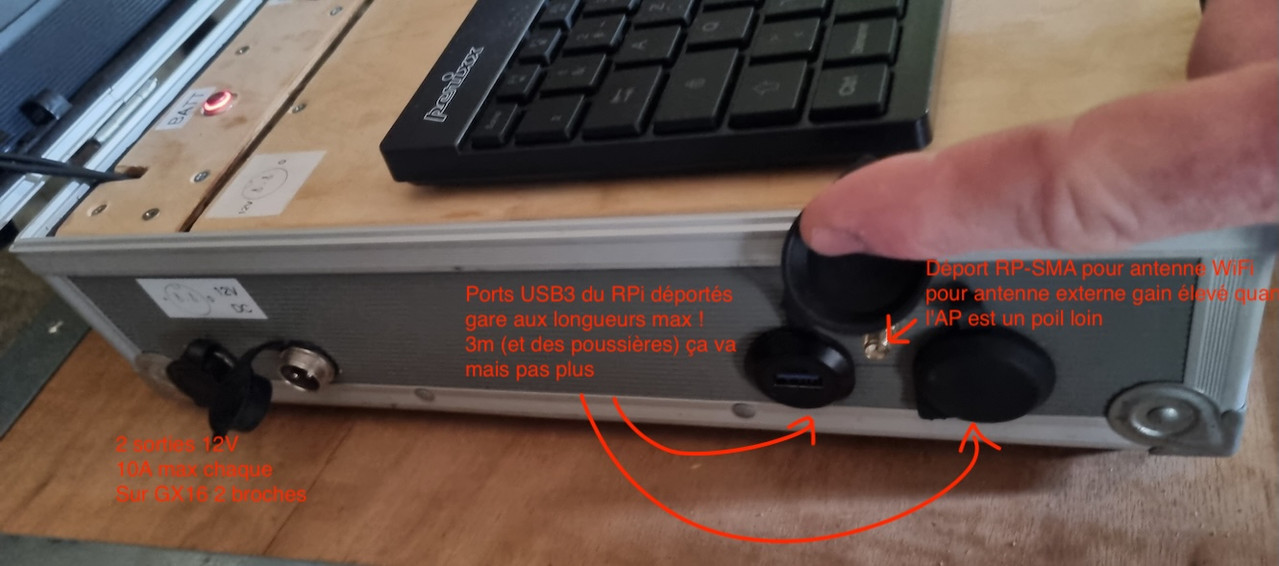

La connectique externe vers le reste du setup

ça permet de refermer la mallette par les nuits fraîches, quand on a pas besoin de manipuler, et d'éviter le dépôt d'humidité (fermée, elle s'auto-chauffe 🙂 )

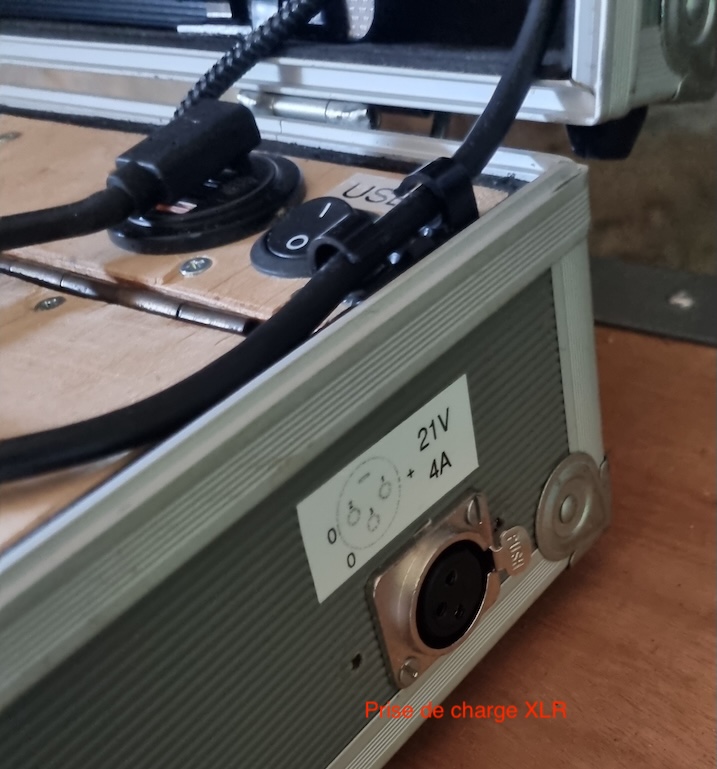

De l'autre côté c'est pour le chargeur

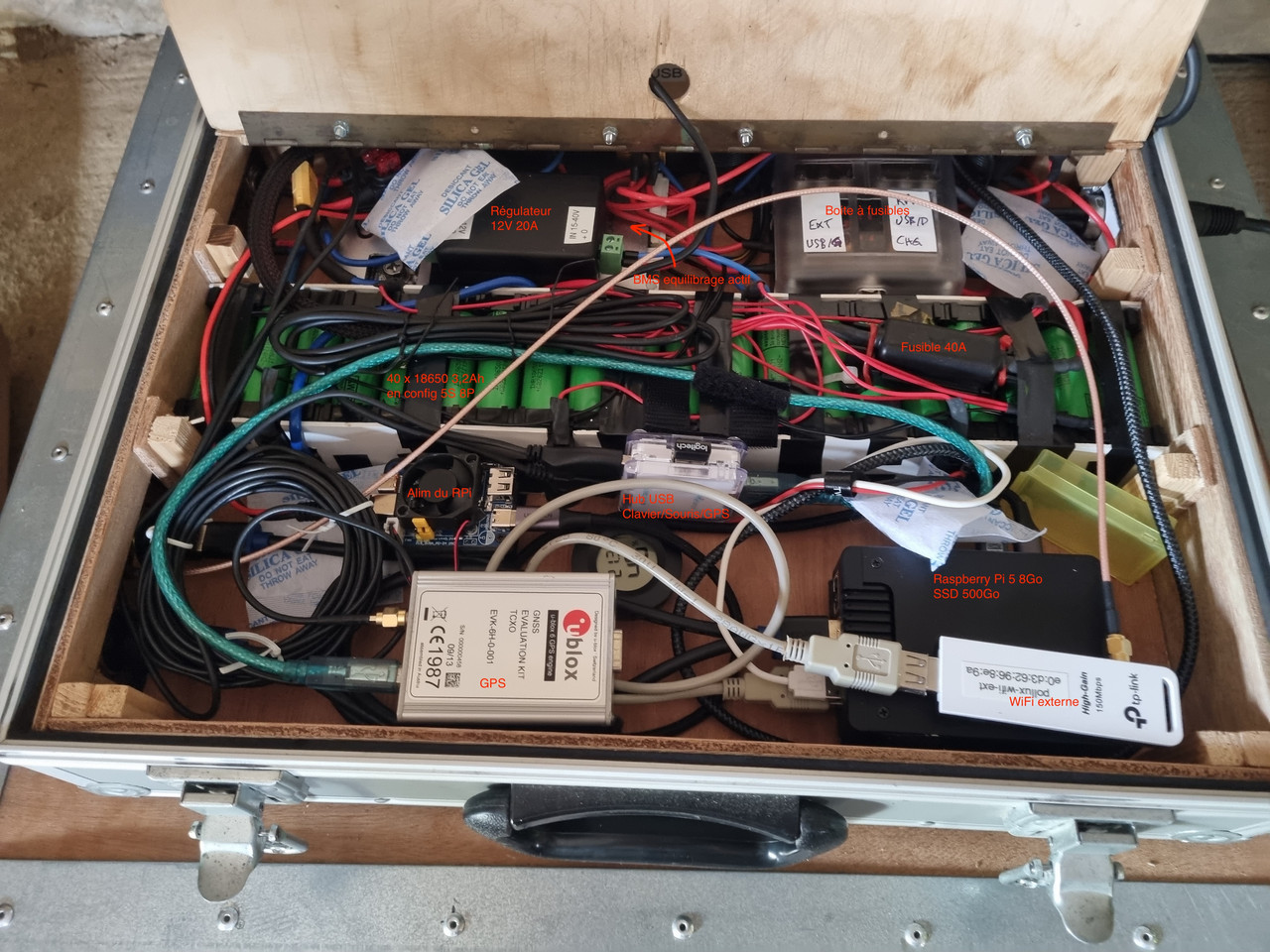

Et le meilleur pour la fin : le bordel à l'intérieur



Ah ben oui, pas de miracle.

C'est comme sous le capot des voitures récentes, fallait que ça rentre !

Et c'est rentré.



J'ai donc un pack batterie qui stocke environ 500Wh. De quoi assurer sur une session de quelques heures avec monture, ordi, caméra refroidie.

Le pack est assemblé maison avec une soudeuse par points pas chère, mais qui a en juger le mal que j'ai eu à démonter ses soudures, fait le job.

La BMS est une JKBMS, choisie car ce fabricant offre un équilibrage actif pendant la charge ET la décharge. Le bluetooth et l'appli smartphone permet de configurer et voir l'état.

Pour l'histoire les cellules viennent d'une tentative de restauration de ma gyroroue, dont la BMS est à équilibrage passif, pas génial pour la gyroroue qui a des pics de courant importants, et accessoirement, suite à cette tentative, morte. Me voilà donc avec 40 cellules 18650 neuves.

Pour une fabrication neuve j'aurais plutôt choisi des cellules prismatiques qui éviteraient l'assemblage par soudure par points, seraient faciles à remplacer et ne nécessiteraient pas les assemblages parallèles dont l'équilibrage est un peu "incha' Allah, il n'y a pas de différence de résistance d'assemblage" contrairement à l'équilibrage série qui est géré par la BMS.



La batterie est en 5S 8P, le rail interne va donc de 21V pleine charge à 15V en fin de décharge. Ca a réclamé un régulateur 12V avec un faible delta V, pas facile à trouver et pas donné.

Le reste est classique avec une boîte à fusibles auto et de la filasse.



L'ordi est un RPi 5 avec 8Go de ram et 500Go de SSD. Un 4Go ferait l'affaire à posteriori, mais je l'ai acheté en avance en septembre 2025 avant que les opérateurs IA ne mettent le feu aux prix des ram et ssd donc ça n'a pas piqué outre mesure. Aujourd'hui la bestiole a doublé de prix sans parler du SSD.

Il est dans un boîtier Argon Neo 5 qui embarque le hat SSD et un bon refroidissement mais a 2 inconvénients :

- C'est une cage de faraday, donc le wifi embarqué on l'oublie sauf à plaquer l'AP dessus. Idem pour le BT du RPi pour le joystick.

- La nappe du hat SSD bloque le port microSD. Embêtant quand on veut réinstaller l'OS sur le SSD, j'ai du changer la priorité de boot pour utiliser une clé USB pour ça.



L'alim du RPi est un module Geekworm qu'on trouve sur amazon et convertit de 10 à 25V, avec une sortie USB-C.

J'avais tenté l'alim par le GPIO et un régulateur 5V 8A, en théorie ça subvenait largement aux besoins mais quand on alimente un RPi5 autrement qu'en USB-C PD 5V 5A, il est grognon et on doit faire des bidouilles sales pour le faire taire. Cette alim marche bien mais son ventilateur d'origine est un moustique guyanais. Je l'ai remplacé par un sunon de bonne qualité qui me permet d'entendre de nouveau les bruits de la nuit.



Le WiFi est donc en module USB externe TP-Link, choisi avec antenne détachable sur connecteur RP-SMA.

Moyennant une rallonge M/F il est déporté vers l'extérieur, ce qui permet le fonctionnement fermé de la mallette pour limiter le dépôt d'humidité quand il tourne tout seul en acquisition.



Et enfin un module GPS de récup, mais n'importe quel module USB reconnu par gpsd fait l'affaire. Plus besoin de donner la position et l'heure.

Et un contrôleur de jeu Logitech F710. Bien mais portée un peu juste, ça fait des blagues quand le récepteur continue d'envoyer des appuis alors que j'ai lâché et que la monture part en slew incontrôlable.



Côté logiciel, RPi OS sur lequel j'ai installé KStars avec le flatpak. Installé et configuré gpsd, ensuite INDI le reconnaît.

J'ai aussi compilé INDI et les drivers à part, car ceux du flatpak plantaient avec le joystick. Donc je lance mon serveur INDI en dehors de kstars. C'est une manip supplémentaire mais pas la fin des haricots.

Restera les autres si besoin, comme PHD2 ou autres. J'ai listé ce qu'il y avait sur la distrib astroberry, et j'ajouterai au fil des besoins.



Le reste : partage de bureau VNC, désactivé le WiFi et BT internes inutilisables à cause de la cage de Faraday.

Client Samba pour pouvoir balancer mes images sur le NAS quand je suis à la maison, je stacke et je traite sur le macbook m2 qui en a un peu plus sous le capot qu'un RPi.



Voilà. J'ajouterai quelques photos de l'assemblage du pied et du tube à l'occasion, je n'en ai pas sous la main pour le moment.



[Nonoche]

Pour compléter, voilà le côté pied & tube du cable management.

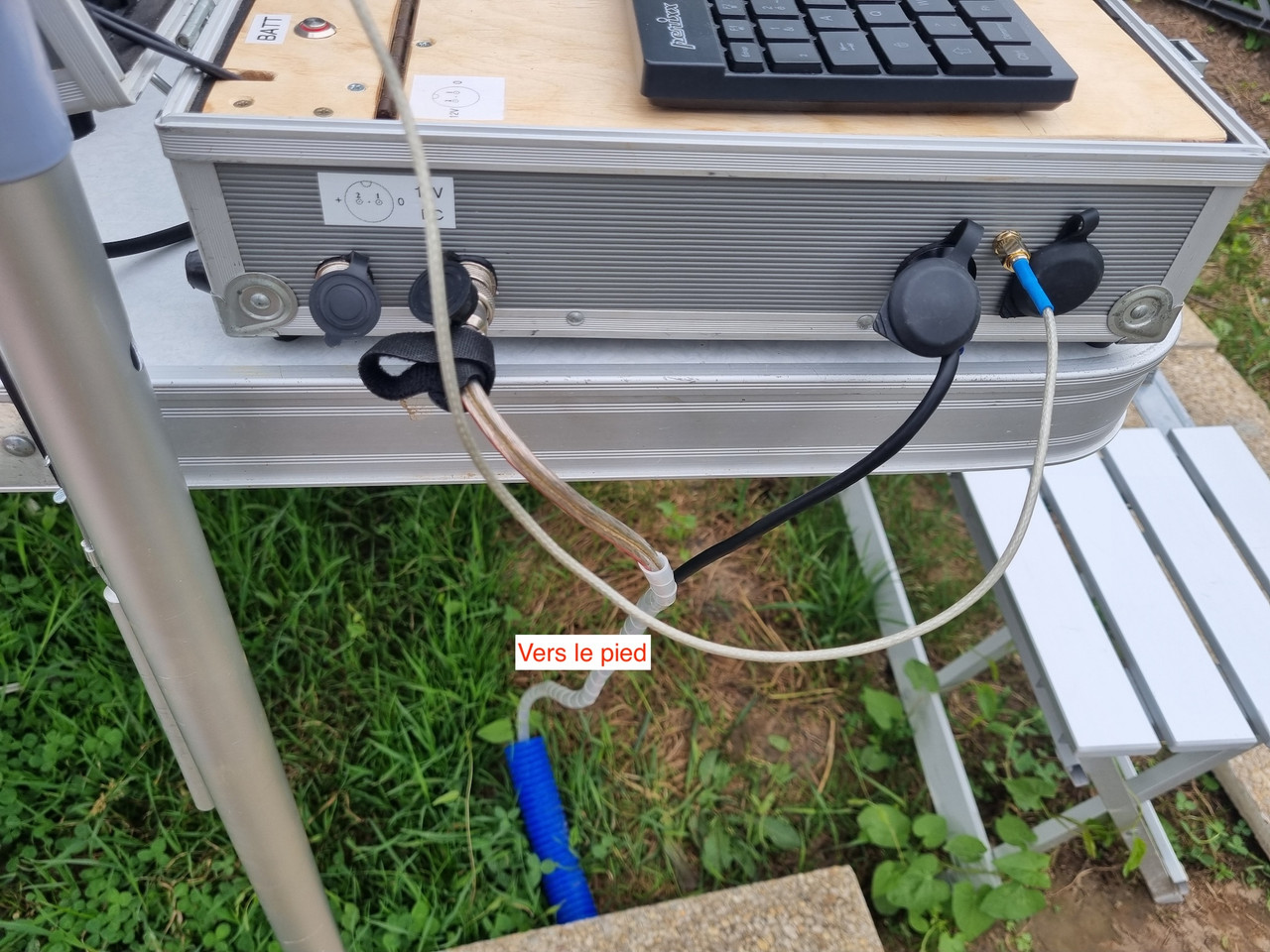

On repart de la malette. Le faisceau alim + USB est tortillé pour ne faire qu'un faisceau facile à rouler/dérouler et qui ne s'emmêle pas au stockage.

Le bout de fourreau c'est pour quand je laisse la filasse dehors pour un certain temps, ça évite que les câbles informatique pas faits pour ne restent au contact de l'humidité.

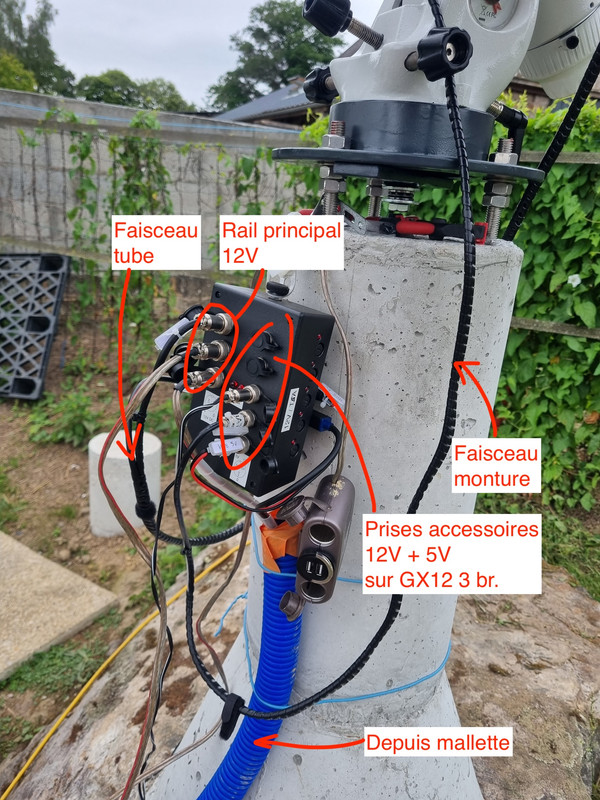

On arrive à la powerbox & hub du pied.

En mobile je l'accroche au plateau porte oculaires du trépied.

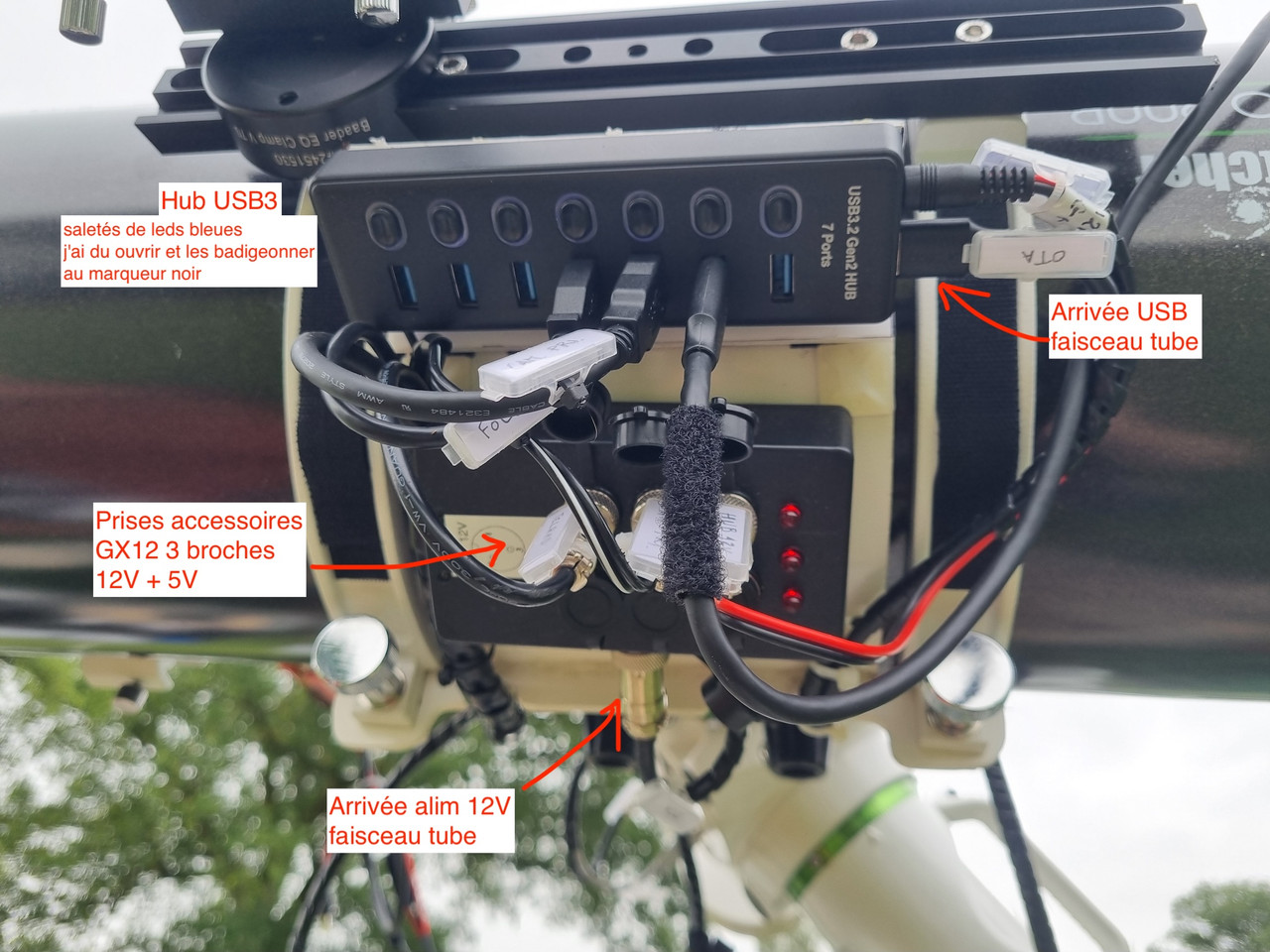

Côté tube on retrouve le même principe, powerbox DIY + hub. La powerbox est plus petite pour limiter son poids.



Les 2 powerbox distribuent le 12V avec fusibles + une sortie 5V pour les accessoires qui en ont besoin (le hub du pied par exemple, ou encore mon telrad modifié qui n'a plus de piles et a un désembuage de vitre, prévus pour pouvoir s'alimenter sur une powerbank usb, donc 5v).

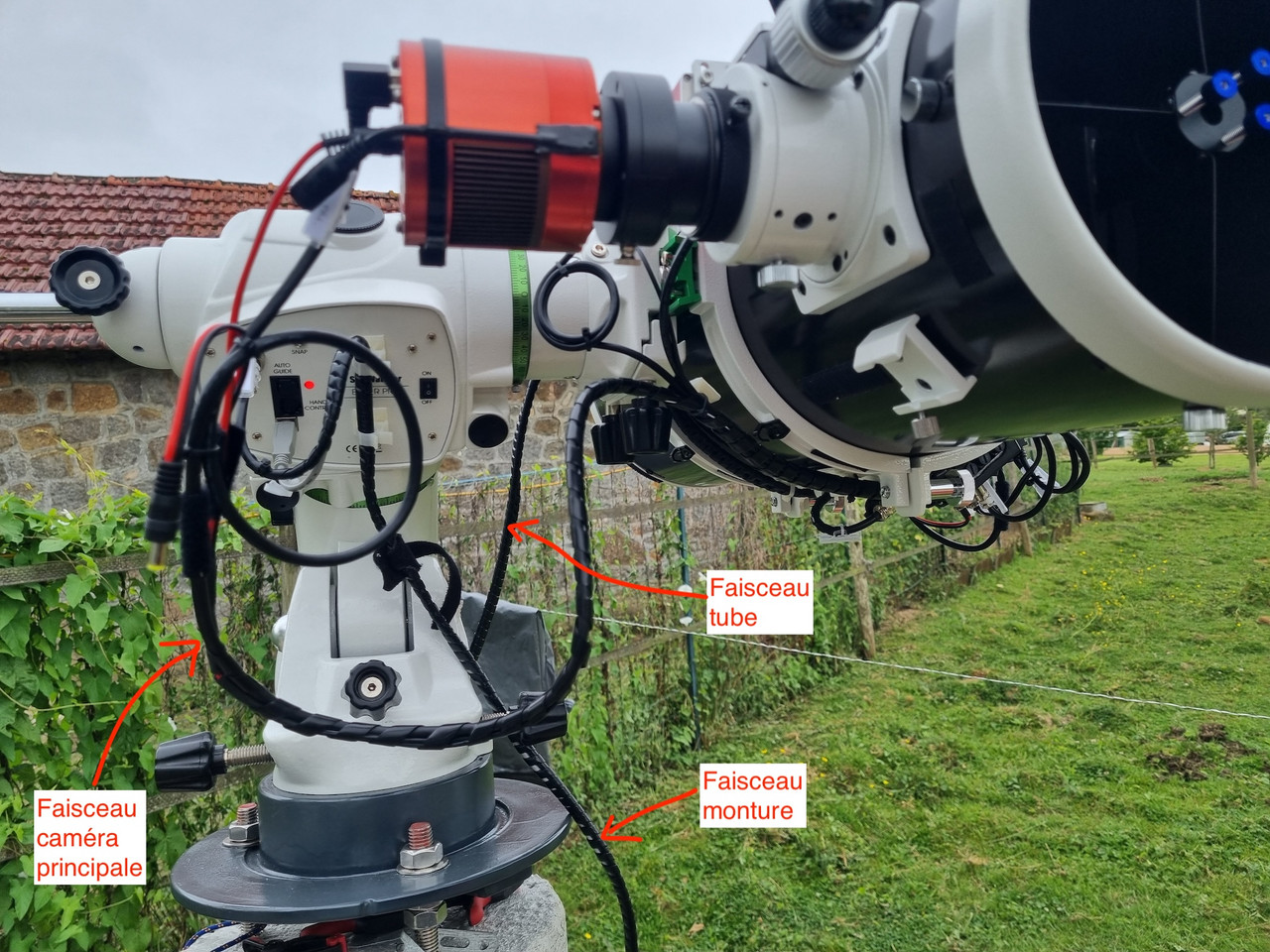

Une autre vue de la filasserie.

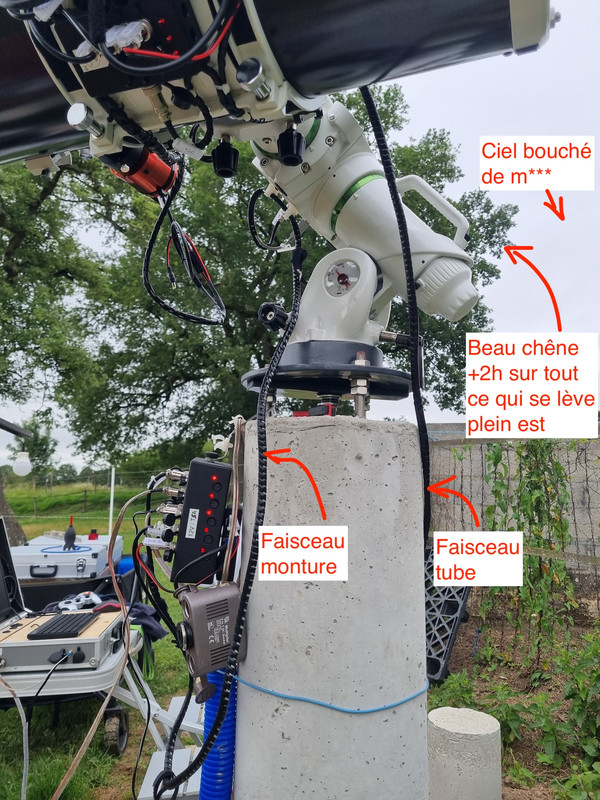

Vue d'en dessous avec contre-plongée sur ce magnifique ciel à bosser ses post-traitements

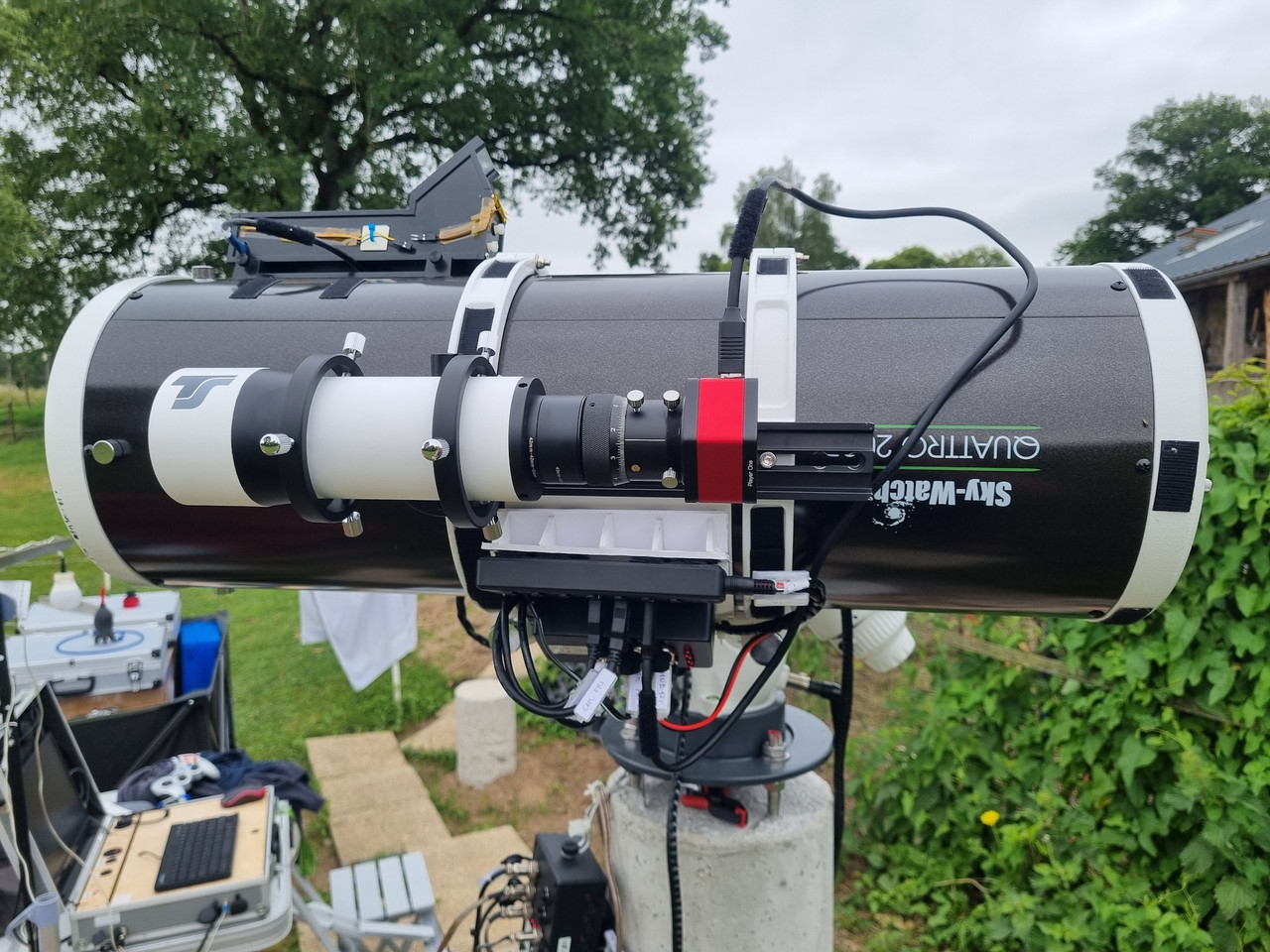

Plan sur la lunette guide. J'ai vu ici l'idée de la mettre à coulisser sur un rail, j'aime bien. On se fait beaucoup moins suer pour équilibrer à la promener, qu'à déserrer le sabot de la monture ou les colliers.

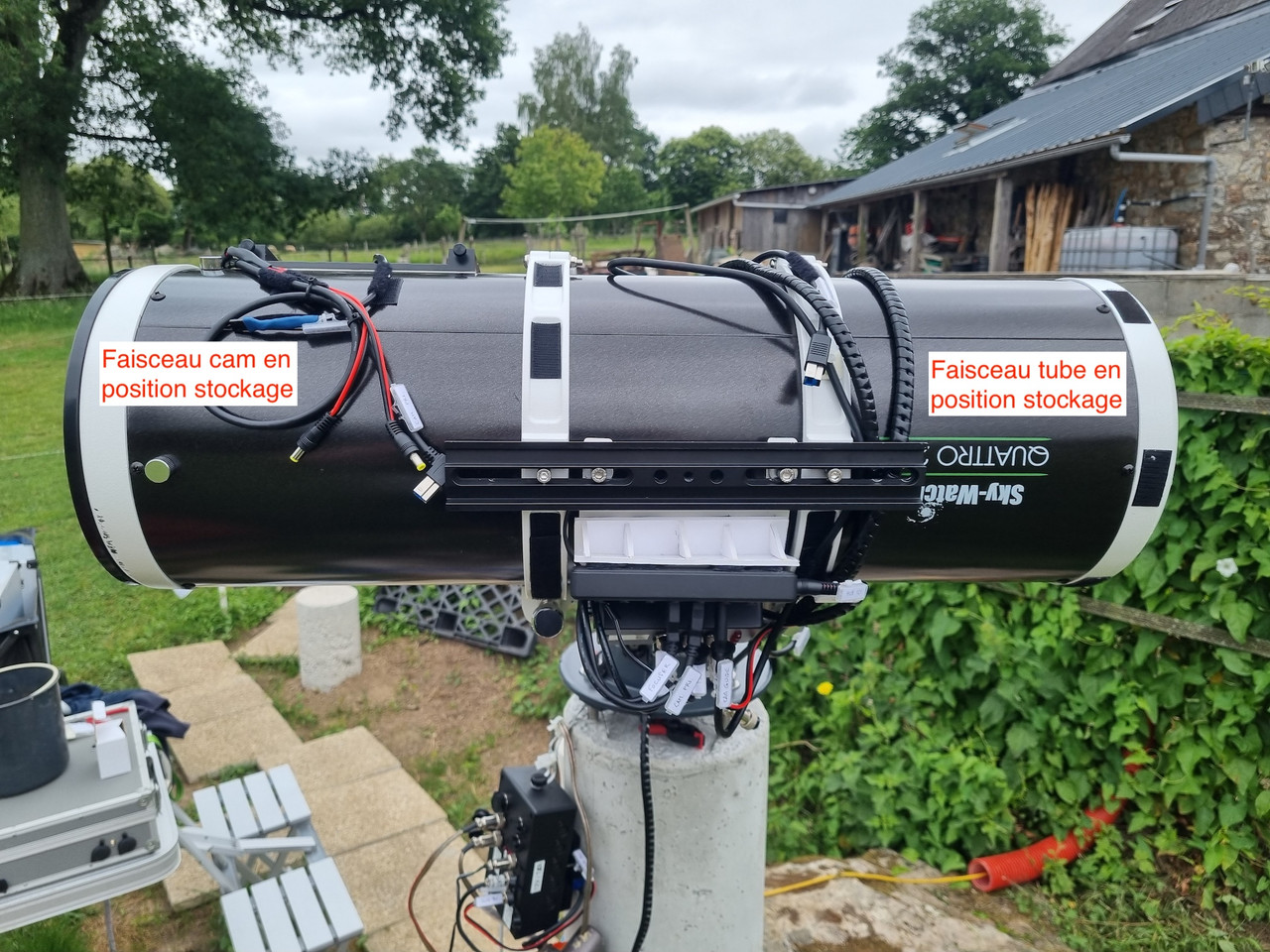

Vu qu'il fait pas beau, le quattro a décidé de se rentrer.

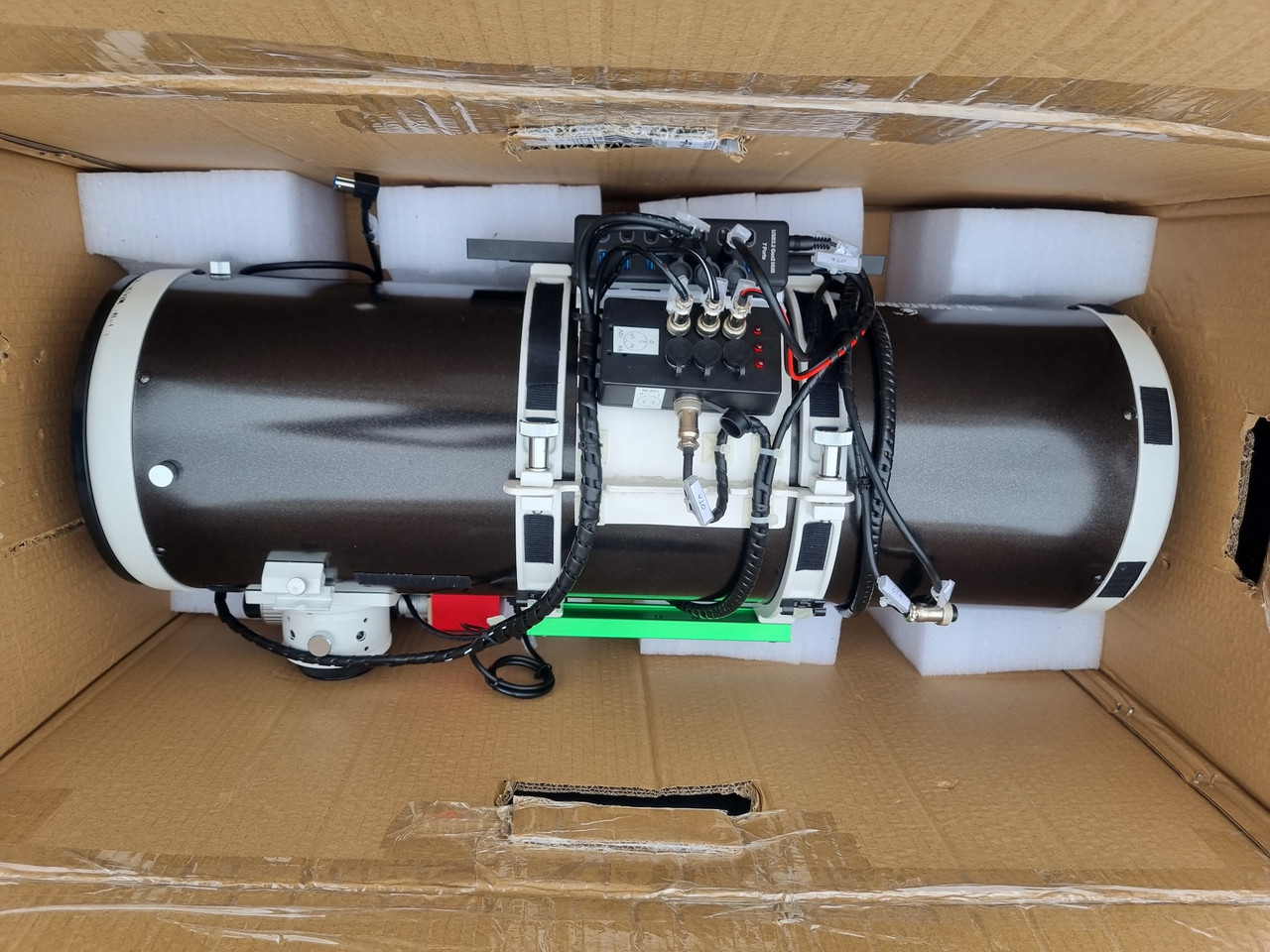

Et au dodo



Je sais, mon sac de transport est magnifique. Y'a encore du boulot de ce côté. 😄

Edited June 1 by Nonoche

[Tyler]

Salut, les cables enroulés dans la malette c'est pas genial, tu fabrique une self, avec tout ça que ça engendre comme problemes que ce soit en signal, en alim etc.
mets des cable courts

[Nonoche]

il y a une heure, Tyler a dit :

Salut, les cables enroulés dans la malette c'est pas genial, tu fabrique une self, avec tout ça que ça engendre comme problemes que ce soit en signal, en alim etc.



Effectivement il y a sans doute encore à améliorer la gestion de câblage, sans vouloir passer des certifications RF 😄



Celui qui fait pas mal de spires à gauche, c'est l'antenne GPS. Effectivement j'aurais à gagner à le raccourcir, il faudra que je mette la main sur de quoi sertir le connecteur SMA. Il fixe bien mais si on peut gagner en sensibilité pourquoi pas !



Le câblage puissance est taillé au plus court et a son propre cheminement côté charnière de la batterie.

Celui qui peut éventuellement faire du grabuge est le USB-C M/M qui alimente le RPi. Sur celui-là aucun doute qu'il y a des variations de courant rapides.



L'autre qui est enroulé sur la batterie, c'est le clavier.

Si je trouve des câbles plus courts, notamment celui du dongle wifi, oui ce serait mieux.

Je peux aussi re-router le câble d'antenne wifi pour l'éloigner de la partie puissance, ça ne peut pas lui faire de mal.



Ceux que j'aimerais raccourcir ce sont les USB3 M/M type A du RPi aux traversées de cloison, mais pour le moment je n'ai trouvé que ceux-là, ou du trop court qui ferait chambouler l'arrangement interne.

C'est sur le faisceau de la malette au hub du pied que j'ai eu une mésaventure.

En première version  je m'étais fait avoir par une rallonge USB3 type A M/F de ... 5m. C'est pas parce que c'est en vente libre que c'est legit.

Les signaux USB3 étaient HS, je n'avais que les périphériques USB2.

Spec USB : 3m maxi sans répéteur. L'USB2 a un peu plus de tolérance apparemment, mais pour les caméras c'était mort, et le noyau linux ne se privait pas de dire ce qu'il en pensait dans son log.



Dans la config actuelle je n'ai pas observé de problème ou message anormal dans le log kernel.



[Alk]

Super Build ! Merci pour le partage.

Le petit coté cyberdeck du PC est sympa



Pour le back batterie, je salue le recyclage du pack de la gyroroue mais je me demande s'il ne faudrait pas au moins l'enrouler dans du scotch kapton à défaut d'avoir un wrap thermique PVC dessus. Histoire que limailles et autres petits objets en métal n'aillent pas, avec le temps, toucher les pôles des cellules.

[Nonoche]

Il y a 3 heures, Alk a dit :

Pour le back batterie, je salue le recyclage du pack de la gyroroue mais je me demande s'il ne faudrait pas au moins l'enrouler dans du scotch kapton à défaut d'avoir un wrap thermique PVC dessus. Histoire que limailles et autres petits objets en métal n'aillent pas, avec le temps, toucher les pôles des cellules.



On ne voit peut-être pas bien mais il y a une plaque PVC de chaque côté sur les pôles. Je ne suis pas trop fan des wraps thermorétractables. Dans un environnement sec, pas besoin. Si risques d'humidité (comme sur la roue) le wrap peut aussi empêcher l'eau de ressortir. Côté risques de limailles, ce n'est pas parce que c'est une mallette Ryobi que je vais meuler avec 😆 Et la limaille à côté du scope, je vais aussi éviter.



Une autre raison pour laquelle le wrap thermorétractable peut être embêtant, c'est que j'ai mis des porte fusibles directement sur les poles des batteries pour le faisceau d'équilibrage de la BMS. Ce pour éviter qu'un défaut de BMS ou dudit faisceau puisse court-circuiter des étages du pack. Les fils d'équilibrage sont tous ensemble s'ils commencent à chauffer et fondre ça peut faire un joli court-jus et, pourquoi pas, mettre des cellules en condition d'emballement thermique. Donc fusibles rapides 3A au plus près, la BMS n'est pas censée équilibrer au dessus de 1A.

[Chamois05]

Belle idée la valise.

500Wh c'est déjà très bien pour faire plusieurs soirs sans problème. J'ai 1kWh parce que je me sert de la power bank ailleurs et j'en ai pour une dizaine de sortie.

+1 pour les câbles enroulé.

Ça c'était la V1, la V2 sera mieux.

[Nonoche]

Le 27/08/2026 à 21:59, Chamois05 a dit :

Ça c'était la V1, la V2 sera mieux.



La V2 est en cours de construction :



C'est pas une mallette ? Un peu plus grosse, j'avoue.

En tout cas le quattro est devenu casanier, il lui a fallu une maison.

[HPMâd]

J'ai fait un truc similaire, mais en version mobile pour me déplacer 🙂

L'idée etait un cadie pour aller au marché.



Le système en place. Le cady est sur roues, avec 3 etage de stockage.

Une tabeltte depliable au sommet permet de mettre l'ordi quant on s'assoit sur la partie supérieure (ca fait chaise en plus)



etages 1 et 2 pour la monture et l'optique:



Il sort du 12V aussi:





Une autre vue de la chose:

[Nonoche]

il y a 11 minutes, HPMâd a dit :

L'idée etait un cadie pour aller au marché.



Au marché aux nébuleuses ! 🙂



Pour le charger dans un véhicule, tu as une rampe, ou le poids chargé reste gérable avec une lunette et une monture plus légère ?

J'ai eu la bonne idée de me fabriquer une mallette pour l'EQ6R avec du contreplaqué de récup, avec de la cornière galva pour renforcer les arêtes.

Le résultat pèse 15kg à vide, ajoute la monture et ses accessoire, c'est quasi un sac de ciment.



Au final en mobile j'utilise un chariot de camping/pêche.

https://www.decathlon.fr/p/chariot-de-transport-de-materiel-de-peche-pf-trolley-xl/340630/m8759554

Ca prend pas mal de volume, jusqu'à 80kg et plié ça rentre avec le reste du matos dans le coffre.

J'ai une table de pique nique pliante avec les chaises intégrée, modèle classique et pas cher,  merci leboncoin.



Sympa la carte en pyrogravure sur la tablette.





[HPMâd]

Bonjour,



> Pour le charger dans un véhicule, tu as une rampe, ou le poids chargé reste gérable avec une lunette et une monture plus légère ?



Pas de pb pour le charger dans la voiture à la main sans rampe. Je ne connais pas le poid exact, au moins 10kg, mais moins de 20 je pense.



Cyrille

[Chamois05]

Bonjour. Pour ta batterie tu as utilisé une soudeuse par point mais pas tout le monde en a une. Et souder a l'étain directement sur la pile pas top.  Par contre si les piles on encore un petit bout de tôle déjà soudé par point sur la pile lui ce soude au fer à souder et à l'étain.



[Nonoche]

il y a une heure, Chamois05 a dit :

Bonjour. Pour ta batterie tu as utilisé une soudeuse par point mais pas tout le monde en a une. Et souder a l'étain directement sur la pile pas top.  Par contre si les piles on encore un petit bout de tôle déjà soudé par point sur la pile lui ce soude au fer à souder et à l'étain.





En effet, mais ce n'est pas non plus une soudeuse pro. Ce sont les petites qu'on trouve à 50€ sur ali ou amazon.

Inconvénient de ces petits machins, c'est plus long pas à cause de la source de courant contrairement à ce qu'on pourrait penser, mais des supports d'électrodes qui chauffent au point qu'on doit faire des pauses pour ne pas se brûler les doigts.

Et oui, souder à l'étain sur des cellules lithium, on est tous d'accord qu'il y a des moyens plus sûrs et moins toxiques d'allumer son barbecue.
