Construction Monture Alemande pour gros diamètre

Recommended Posts

Du coup je sais pas trop choisir comme commande?



j'ai le choix entre un Picastro et un AstroEQ, c'est quoi le mieux ou sa ce vaut? car on trouve difficilement des Picastro, et AstroEQ n'est pas très cher (100€)?



A 100e l'astroeq me parait valable. Surtout si les moteurs sont fournis (ce dont je doute)

Share this post


Link to post
Share on other sites

je me suis tromper (enfin pas de beaucoup) c'est 128€ ports compris sans moteur (mais tout monter), ca reste quand meme quasiment le prix d'un picastro d'ocase



http://www.astroeq.co.uk/about.php



Après ils vende la license astroeq pour 8€ il y a juste a acheter les composant et monter :)

Share this post


Link to post
Share on other sites
je me suis tromper (enfin pas de beaucoup) c'est 128€ ports compris sans moteur (mais tout monter), ca reste quand meme quasiment le prix d'un picastro d'ocase



http://www.astroeq.co.uk/about.php



Après ils vende la license astroeq pour 8€ il y a juste a acheter les composant et monter :)



Le jour ou mon picastro lâchera, je me tournerais vers l'astroeq.



Avantages:

-électronique en CMS donc encombrement réduit

-Compatible ascom en natif, c'est plus compliqué pour le picastro qui lui est en lx200.

-prix équivalent au picastro mais tout monté.

-pilotage des moteurs à 1/32ème de pas contre 1/16ème pour le picastro



Inconvénient:

Pas de prise pour une manette de commande mais celle ci peut être branchée au pc et gérée par ascom.



Globalement, il y a pas photo. Le picastro est plus tout jeune. Il a rendu de grands services a beaucoup d'entre nous et nous pouvons remercier encore ses créateurs mais il a fait son temps.

Edited by benjamindenantes

Share this post


Link to post
Share on other sites
Donc j'ai fait mon choix :)



Je suis en train de me pencher sérieusement sur astroeq et je me demande si je vais attendre que mon picastro rende l'âme pour passer à l'astroeq... ;)

Share this post


Link to post
Share on other sites

Salut,



Merci pour le croquis, c'est toujours ça :-)



Pour ma part j'ai l'astroeq et le pic astro.

Seul intérêt du pic astro et sa raquette pour commander la monture sans avoir à utiliser le pc et le potentiomètre de réglage pour la vitesse de déplacement qui est pratique en analogique.

L'astroEQ apporte tous les avantages du ASCOM et surtout l'EQMOD qui est génial.

Par contre les moteurs sont beaucoup plus bruyant avec l'astroEQ.

Même en réglant le courant assez bas...

J'utilise des moteurs qui ne sont pas en 12v et je réduis le courant pour compenser, c'est peut être pour ça.

Sur l'astroEQ le courant limite se règle facilement via le Pololu qui est monté dessus.



Wiliam

Share this post


Link to post
Share on other sites
Salut,



Merci pour le croquis, c'est toujours ça :-)



Pour ma part j'ai l'astroeq et le pic astro.

Seul intérêt du pic astro et sa raquette pour commander la monture sans avoir à utiliser le pc et le potentiomètre de réglage pour la vitesse de déplacement qui est pratique en analogique.

L'astroEQ apporte tous les avantages du ASCOM et surtout l'EQMOD qui est génial.

Par contre les moteurs sont beaucoup plus bruyant avec l'astroEQ.

Même en réglant le courant assez bas...

J'utilise des moteurs qui ne sont pas en 12v et je réduis le courant pour compenser, c'est peut être pour ça.

Sur l'astroEQ le courant limite se règle facilement via le Pololu qui est monté dessus.



Wiliam



Avec le picastro, on a la possibilité de régler la pwm. (linéarité) ça peut jouer sur le bruit que font les moteurs. Ensuite j'ai lu que Tom conseille des moteur ayant un voltage le plus bas possible. Ceci explique peut-être cela.



Il serai peut-être bon d'ouvrir un fil dédié a l'astroeq nommé "astroeq".

Share this post


Link to post
Share on other sites
Guest



Il serai peut-être bon d'ouvrir un fil dédié a l'astroeq nommé "astroeq".



Salut



Tres bonne idée :)



Ca m'interresse fortement .

Share this post


Link to post
Share on other sites

Bonjour,

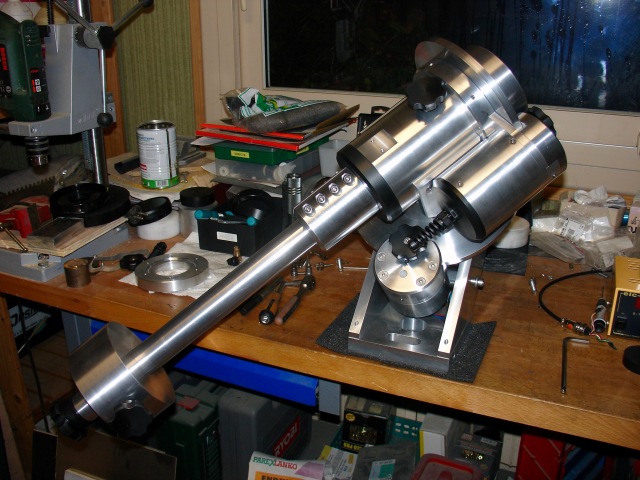

Toute la grosse mécanique est terminée, il reste plus qu'a fraiser les support des vis et quelques taraudage et ça deviendra bon :)





Edited by Hatsu

Share this post


Link to post
Share on other sites
Bonjour,



Toute la grosse mécanique est terminée, il reste plus qu'a fraiser les support des vis et quelques taraudage et ça deviendra bon :)







Ça me rappel de bon souvenirs avec le montage de ma monture.

Bon courage pour la suite, ca a l'air bien partit.

Share this post


Link to post
Share on other sites

Salut,



Le palier fonte supérieur d'axe d'AD est n'est pas le même modèle exactement que celui arrière ? Car il est plus petit et ton axe penche ...



Je sais que ca changeras pas gd chose, mais si tu veux que tout soit bien d'équerre :be:



+

Share this post


Link to post
Share on other sites

Pourtant c'est exactement le même, mais ils paraissent droit dans la réalité, donc je penses a un déformation du a la photo :) je vais contrôler ça en détailles

Share this post


Link to post
Share on other sites

Salut,



Je me suis relancé dans l'aventure d'une construction de monture également mais cette fois si je souhaite partir sur de l'usinage pour avoir des corps AD et DEC d'un seul bloc.

J'ai donc réalisé le plan en CAO et soumis les pièces à un site qui fait le lien avec des usineurs.

Je suis resté sur des formes simples pour limiter le prix et sur de l'alu 2017 qui semble assez standard pour l'usinage.

Je possède déjà les roues Tangentes et visses sans fin sur leur support.



http://www.hostingpics.net/viewer.php?id=340373monture.jpg



http://www.hostingpics.net/viewer.php?id=646266monture2.jpg



Reste à voir si cela est faisable...



William

Share this post


Link to post
Share on other sites
Salut,



Je me suis relancé dans l'aventure d'une construction de monture également mais cette fois si je souhaite partir sur de l'usinage pour avoir des corps AD et DEC d'un seul bloc.

J'ai donc réalisé le plan en CAO et soumis les pièces à un site qui fait le lien avec des usineurs.

Je suis resté sur des formes simples pour limiter le prix et sur de l'alu 2017 qui semble assez standard pour l'usinage.

Je possède déjà les roues Tangentes et visses sans fin sur leur support.



http://www.hostingpics.net/viewer.php?id=340373monture.jpg



http://www.hostingpics.net/viewer.php?id=646266monture2.jpg



Reste à voir si cela est faisable...



William



bonjour, tu a abandonne ta premiere realisation?

pascal

Share this post


Link to post
Share on other sites
bonjour, tu a abandonne ta premiere realisation?

pascal



Salut Pascal,



Oui, la qualité de construction de la monture est vraiment en dessous de celle des roues Tangentes et visses sans fin.

Orthogonalité des axes, flexion de l'ensemble, difficulté de mise en station et puis les résultats impactés par tout ça.



Du coup, j'ai décidé de reprendre tout ça.

Share this post


Link to post
Share on other sites

Bonjour,



L'entrainement par courroie ne le faisant vraiment pas, glissement épouvantable avec le T300 je suis revenu au fondamenteaux ;) avec roues dentées et vsf, plus de problème.

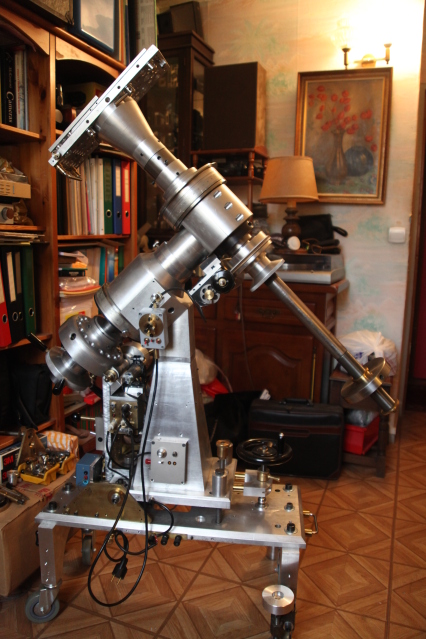

J'en profite pour vous montrer une vraie monture lourde conçue par un astram, elle est absolument superbe. :wub:




Share this post


Link to post
Share on other sites

C'est très beau, mais il y a un d'énormes porte-à-faux, notamment sur l'axe de déclinaison. La tienne est nettement mieux conçue du point de vue de la rigidité.

Edited by Moot

Share this post


Link to post
Share on other sites
Bonjour,



L'entrainement par courroie ne le faisant vraiment pas, glissement épouvantable avec le T300 je suis revenu au fondamenteaux ;) avec roues dentées et vsf, plus de problème.






J'en profite pour vous montrer une vraie monture lourde conçue par un astram, elle est absolument superbe. :wub:






Ce sont des roues dentées en plastique?

Share this post


Link to post
Share on other sites
C'est très beau, mais il y a un d'énormes porte-à-faux, notamment sur l'axe de déclinaison. La tienne est nettement mieux conçue du point de vue de la rigidité.



+1000!



Un ami astram du coin m'avait déjà montré cette monture en photo et je dois avouer que je ne comprends pas les choix du concepteur... :b:



Quant à la tienne JM, elle est tout simplement magnifique et ne fais pas le modeste en disait que les pièces font pas pro.

La mienne fait amateur dans la finition la tienne fait plus que pro! (pour mettre de la vis FHC partout, il faut que les usinages soient nickel)

Tu devrais la mesurer (courbe d'ep) pour voir, je ne serais pas surpris qu'elle soit meilleure que la plupart de celles du commerce.

Tu as usiné toi même ou alors tu as fais usiner?

Edited by benjamindenantes

Share this post


Link to post
Share on other sites
Ce sont des roues dentées en plastique?



Je suis prêt a parier que c'est du POM C ou un plastique technique du genre.

C'est tout simplement excellent pour faire des engrenages.

J'ai aussi mes roues en pom C et je n'ai jamais regretté ce choix.

Pas de graissage (excellent coeff de glissement), pas d'entretien, facile a usiner et très bonne résistance mécanique.

Le seul inconvénient c'est le coeff de dilatation. Concrètement, j'ai pas le même réglage (roue/vsf) l'été que l'hiver mais c'est tout.

Share this post


Link to post
Share on other sites
Les trouve-t-on dans le commerce ou faut-il les usiner soi-même?



Perso, je les ai usinées moi-même avec la technique du "hobbing".

Un taraud dans le mandrin du tour et la roue vient s'en approcher.

J'ai l'impression que jm a fait pareil.



Après ça doit se trouver dans le commerce mais ça revient très vite cher d'autant qu'en général on achète une vsf et la roue qui va avec.

Les prix montent très vite quand on veut de la précision.

Vaut mieux faire appel a un copain qui a un tour.

Share this post


Link to post
Share on other sites

Tisane, cela fait deux fois que j'essaye de repondre et rien, nada!



Ah si ça marche!

Edited by jmponge

Share this post


Link to post
Share on other sites

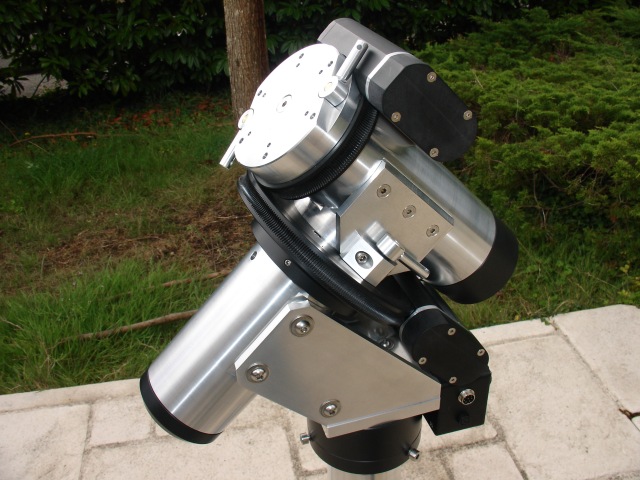

Nouvelle monture avec entrainement par galet, ça le fait très bien au delà de mes espérances

bien que cela fasse un peu assemblage de boites de conserves c'est du costaud.:)




Share this post


Link to post
Share on other sites

Félicitation pour cette nouvelle monture, elle a vraiment fier allure et les finitions ont l'air soigné. L’entraînement par galet c'est le top au niveau de l'EP. Après avoir essayé le traditionnel couple roue vis sans fin sur ma monture j'ai aussi adopté cette solution avec une grande satisfaction.

Share this post


Link to post
Share on other sites

Magnifique cette monture :-)



L'entrainement par galet, ça fonctionne d'enfer, fais nous une EP :-)



fred

Share this post


Link to post
Share on other sites

Vraiment jolie et massive !

On dirait une grosse masse version steampunk futuriste !



Ton aventure me laisse rêveur !



Petite question: le boitier en alu sur le côté de l'axe ne gène pas l'équilibre général de la monture ? cela ne créer pas un poids déporté ?

Bon, vu la taille et certainement le poids de la monture, je ne sais pas si cela a un impacte.

Share this post


Link to post
Share on other sites

Scoubidoo72, je n'ai pas fait un entrainement par galet pour l'EP, c'est pour du visuel mais pour m'affranchir des jeux des motoréducteurs très pénible avec le Gregory.



Zeubeu, j'aimerais bien savoir mesurer une EP. Oui l'entrainement par galet c'est super et plus facile à réaliser qu'une roue dentée avec VSF pour du visuel dans mon cas, l'essayer c'est l'adopter.



Bofix la monture pèse trente kilos le moteur de déclinaison malgré son kilo et sa quincaillerie ne pèse pas lourd, de plus les axes sont freinés.



;)

Share this post


Link to post
Share on other sites

Bonjour

Oh le boulot de pro un gros bravo qu'écris je un énorme bravo.:b:

Bonne journée.

Luc;)
