Didou

Modification latitude EQ6/Atlas

Messages recommandés

Voilà, je viens de faire avec Mike91 de ce forum la modification de la latitude de ma monture.

On part sur la modif de d'Astrolabo (ICI)



Le talon est positionné pour vérifier la place :






Puis il va falloir faire un plat pour que le contact entre la pièce (plane) et la monture soit la plus grande possible : pas de choix, on y a va à la lime à métaux !

Un coup de crayon pour voir la limite et hop à la lime :





Une fois que le plat est fait :






Il faut alors prévoir le taraudage.

Foret de 5.2 mm et on perce :




et ensuite taraudage à la bonne dimension :

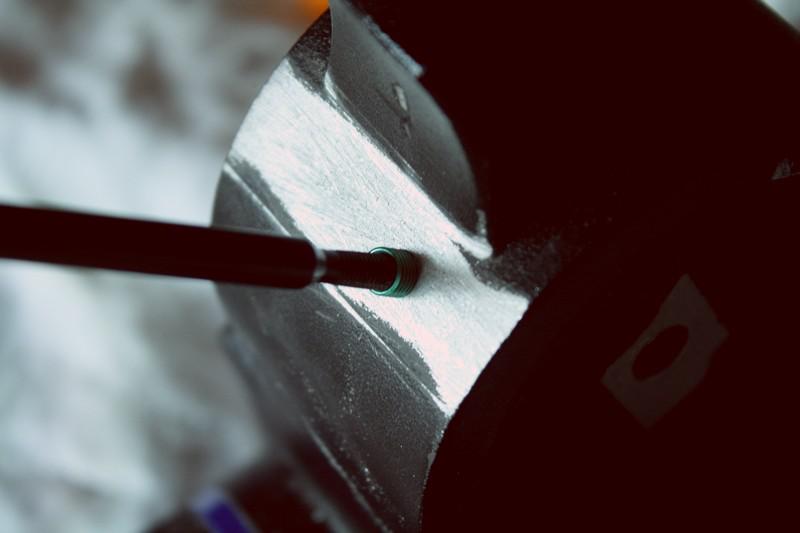

Comme la monture est en fonte d'aluminium, et pour permettre une meilleur tenue des vis, on a mis des "helicoils"

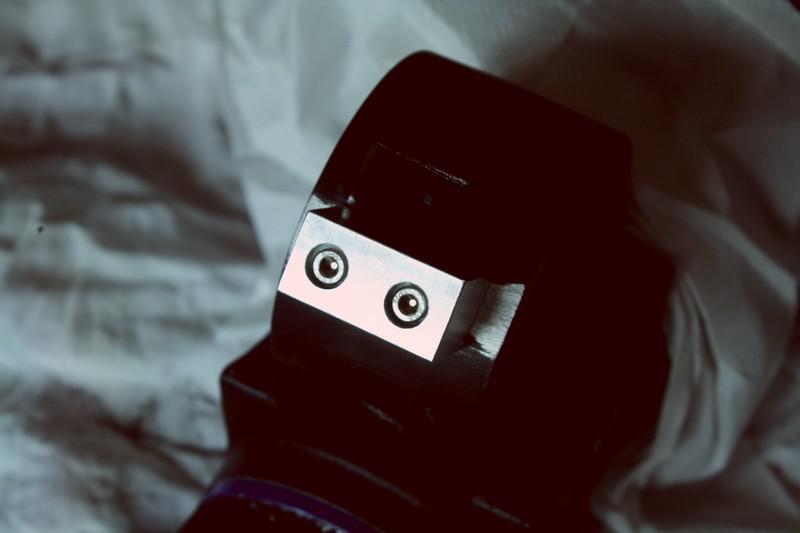

Les deux montés :




Il reste plus qu'à visser la pièce et voilà un travail propre :






Et le montage de profil :






La pièce est faite selon les dimensions du site d'astrolabo



Depuis le contact vis support se fait bien mieux.



Bon bricolage ;)

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour, beau bricolage, néanmoins un truc à connaitre, si tu as percé complétement la base, tu as de la limaille d'aluminium dans la base de la monture, tôt ou tard elle se logeras sur le roulement conique de l'axe AD, dans se cas il faut enlever toute la tête avec l'axe AD, pour nettoyer la partie interne de la monture. Pour cela il suffit de dévisser à l'arrière (coté viseur polaire).

Yves.

Partager ce message


Lien à poster
Partager sur d’autres sites

Nous avons passé l'aspirateur dedans ;)

Partager ce message


Lien à poster
Partager sur d’autres sites

Ok alors pas de souci, en tous cas ça vas te changer la mise en station.

Yves.

Partager ce message


Lien à poster
Partager sur d’autres sites

On vient de regarder ce dont tu parles Yves et oui il est possible qu'un peu de limaille passe, je vais m'assurer que c'est bien propre pour protéger le conique ;)



MERCI de m'alerter là dessus ;)

Partager ce message


Lien à poster
Partager sur d’autres sites

Salut



J' ai fait la modif sur mon Atlas depuis quelques mois , et c' est vrai que c' est plus facile de faire le réglage maintenant , j' ai opté pour la cale collée avec du mastic de réparation pour éviter de percer et de tarauder , ça fait moins pro que ta modif mais ça le fait très bien aussi ;)



Je me suis inspiré de la photo du post n°67 : http://www.webastro.net/forum/showthread.php?t=24352&page=3

Modifié par jeap

Partager ce message


Lien à poster
Partager sur d’autres sites

Beau tuto !



On part sur la modif de d'Astrolabo (ICI)



Tu vas nous faire des crêpes maintenant ?

Partager ce message


Lien à poster
Partager sur d’autres sites

Coucou les astrams.

Je reviens sur le test d'hier de la modif...



Putain de bordel à cou.....

C'est le jour et la nuit absolu !!!



Franchement si vous avez le matos, faites le ;)

Partager ce message


Lien à poster
Partager sur d’autres sites
Coucou les astrams.

Je reviens sur le test d'hier de la modif...



Putain de bordel à cou.....

C'est le jour et la nuit absolu !!!



Franchement si vous avez le matos, faites le ;)



Merci à toi super tuto, et je pense qu´il n´est pas besoin de faire la modif du talon et celle de l´axe de flexion comme indiqué sur astrolabo, ou sur le site Allemand, l´un ou l´autre suffira, si on y regarde bien il y a d´autres solutions peut être plus simples encore comme de fixer, la pièce rajoutée sur la butée directement, enfin merci des conseils, je vais me mettre au travail ce week-end.

Erik.

Partager ce message


Lien à poster
Partager sur d’autres sites

Schnuki, j'ai vu ton post avec la vis tordu, franchement tu ne regretterras pas la modif.



Un investissement avec les taraudage, mais ça marche bien, depuis que j'ai fait la modif, je ne galère plus à la MES ;)



Le plus long a été de faire un plat correct.

Bon courage

Partager ce message


Lien à poster
Partager sur d’autres sites

Coucou !



Perso, j'ai utilisé un carré creux en acier, à défaut d'un bloc plein. Et il suffit de quelques coups de marteau (assez appuyés, il est vrai !) pour arrondir légèrement côté monture, et ça évite le bon coup de lime...

Partager ce message


Lien à poster
Partager sur d’autres sites
