Merci Pascal Je ne peux pas aller aux NAT cette année.

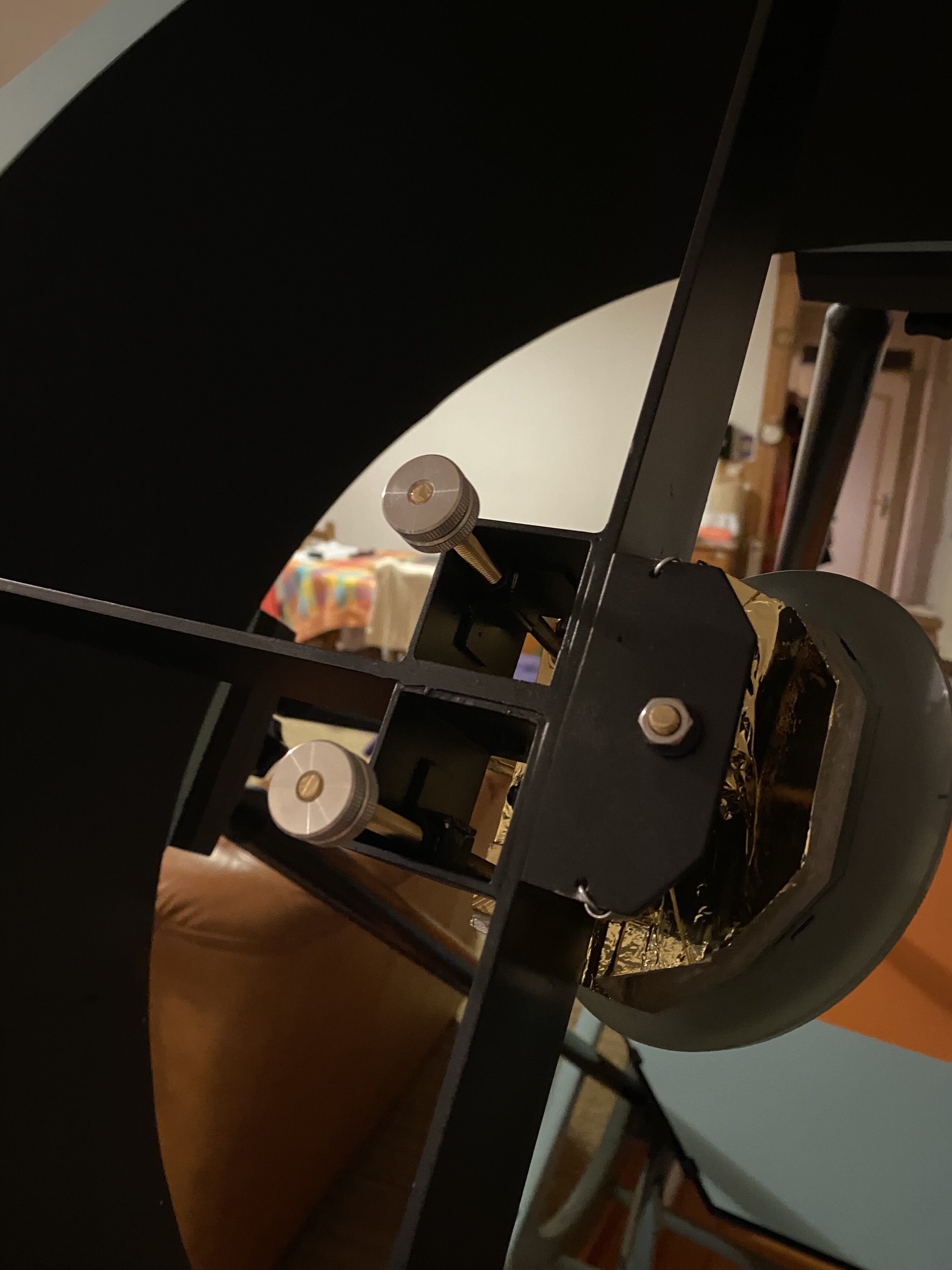

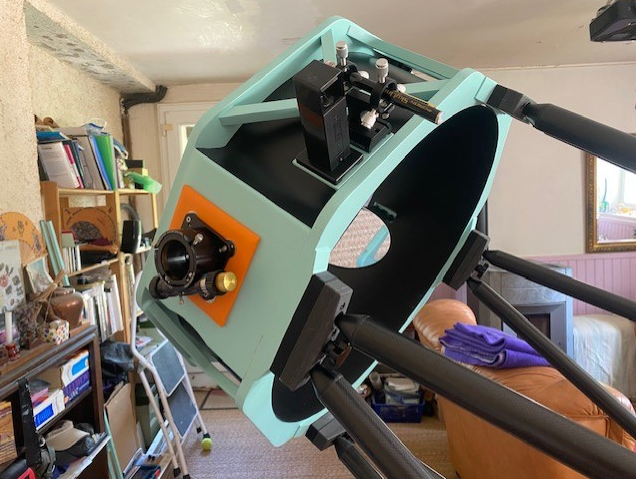

Les grands esprits se rencontrent 🤔 Sur le 410 mm j'avais des branches évidemment bien plus fines et ce système pouvait me servir en plus pour centrer l'araignée. J'ai fait la même chose pour celui ci. Pour le centrage du secondaire c'est plus pratique je trouve, mais avec des branches en alu de 4 mm d'épaisseur et de 60 mm de largeur ça ne sert à rien, sauf à me rassurer psychologiquement La branche courte arrière n'est pas tendue, mais juste ajustée sur la branche principal.

Merci Yves

Elle sort d'ou cette cage de Strock ?

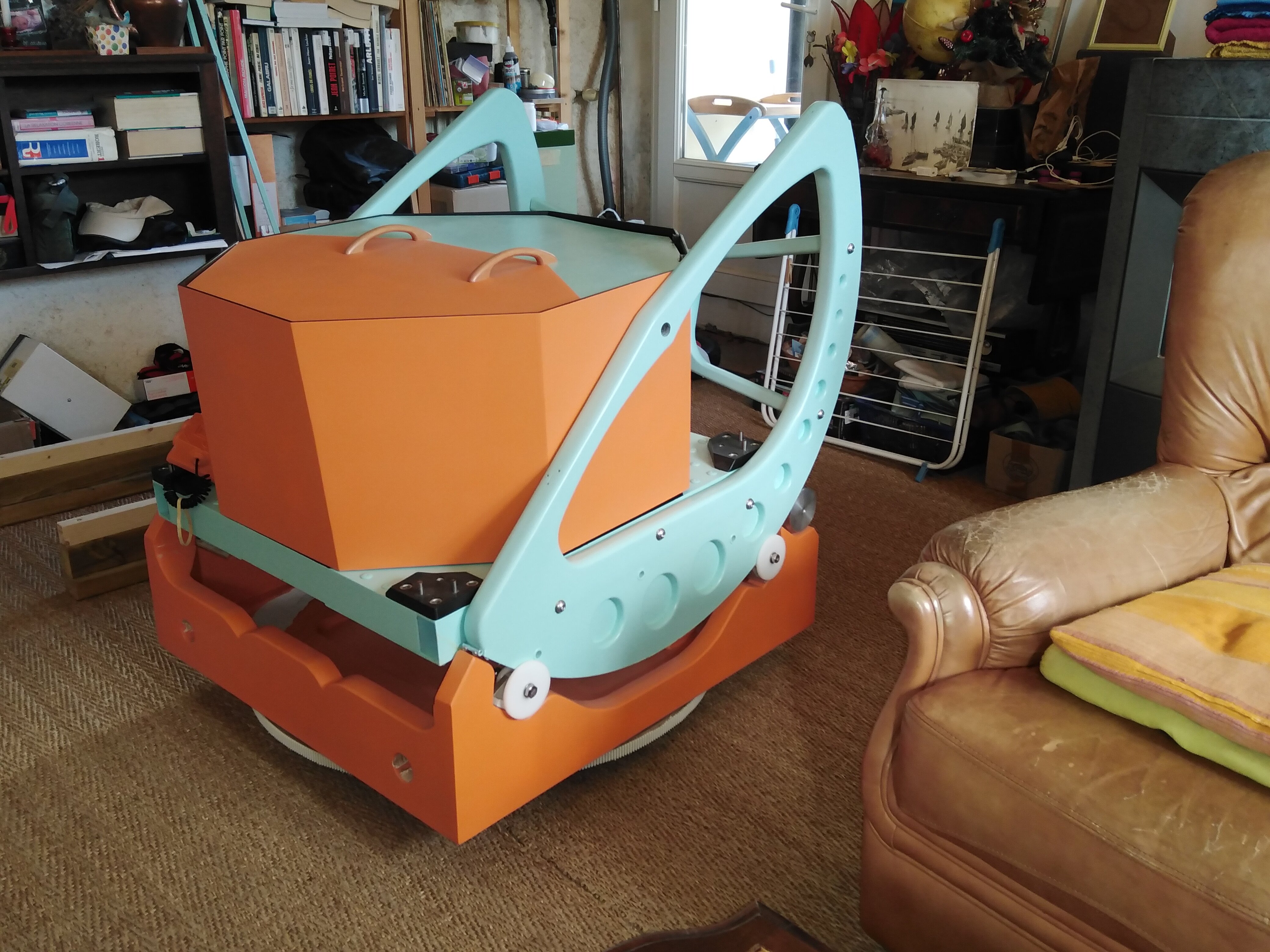

Merci, C'est vrai que je ne voulais pas qu'il descende trop bas sur l'horizon à cause de la mésaventure(sans conséquence .. ouf) qui m'était arrivée sur mon 410. Mais je me suis un peu gaufré, car il ne descend pas à moins de 20° sur l'horizon. Pas grave pour les observations de mon jardin(95% du temps) qui sont conditionnées par des arbres et certains bâtiments autour. Le gros avantage de savoir faire des plans sur ordinateur est que cette erreur aurait rapidement été détectée. Avec mes "plans" (échelle 1)sur papier Kraft, je suis passé à côté ! Ça ne m'empêchera pas d'observer, c'est le principal.

Oui de grandes tailles par rapport à mon 410 mm

Merci Pour les performances, je dirais plutôt un proto comme ça : Pour l'encombrement ça ressemblerai plutôt à ça :

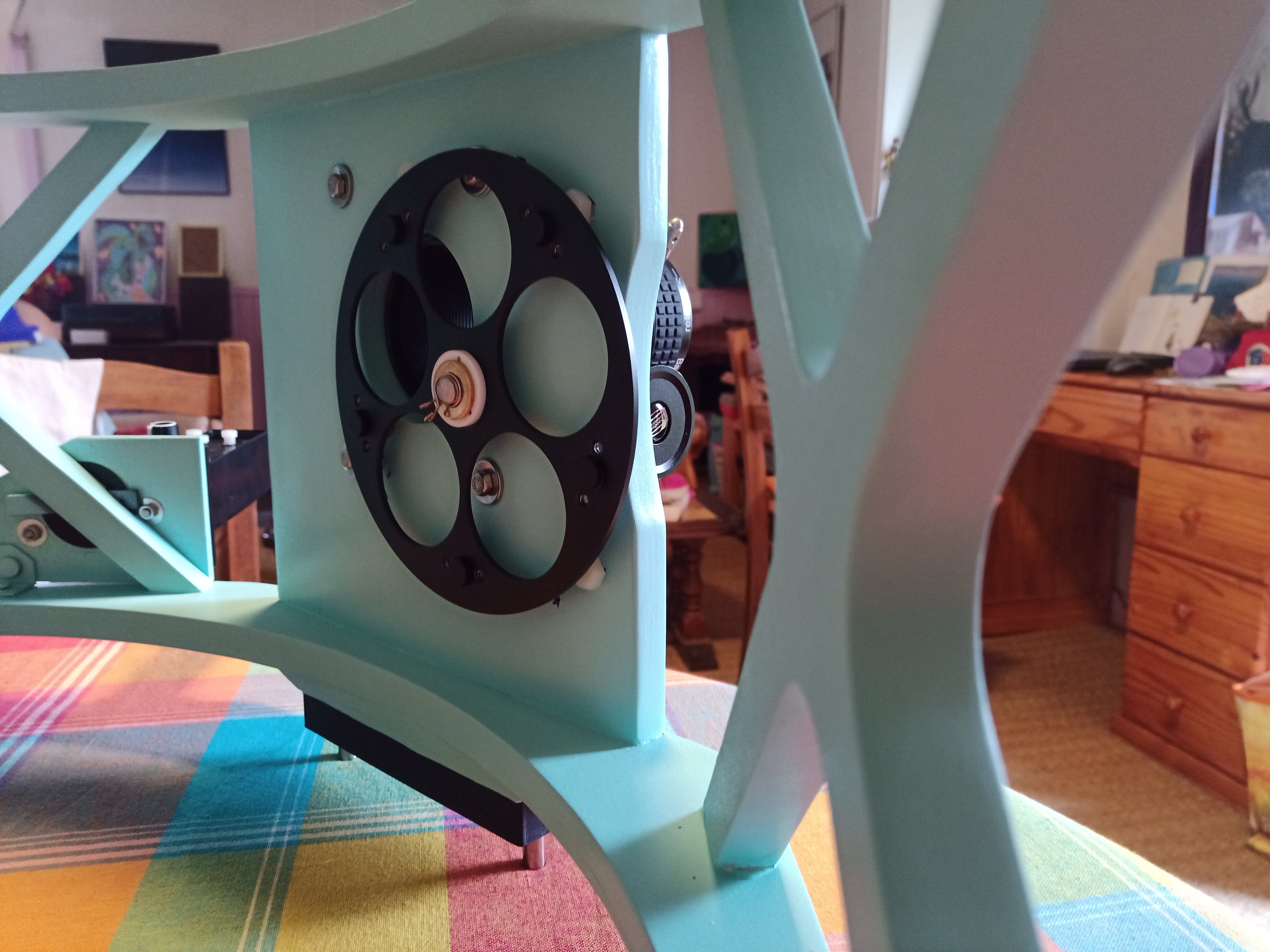

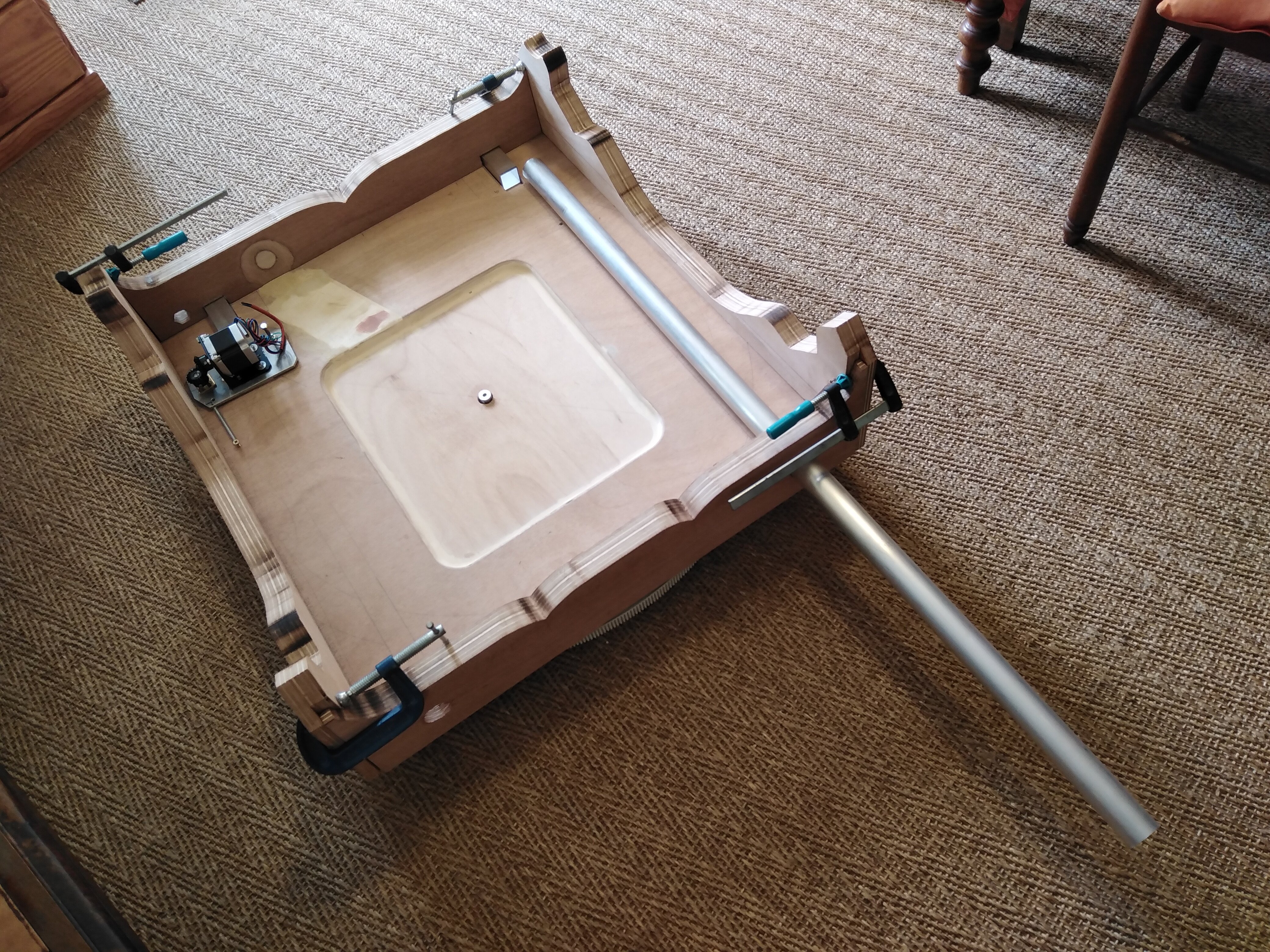

Oups... J'avais pas vu ! Motorisation Teenastro Merci mon Jeannot

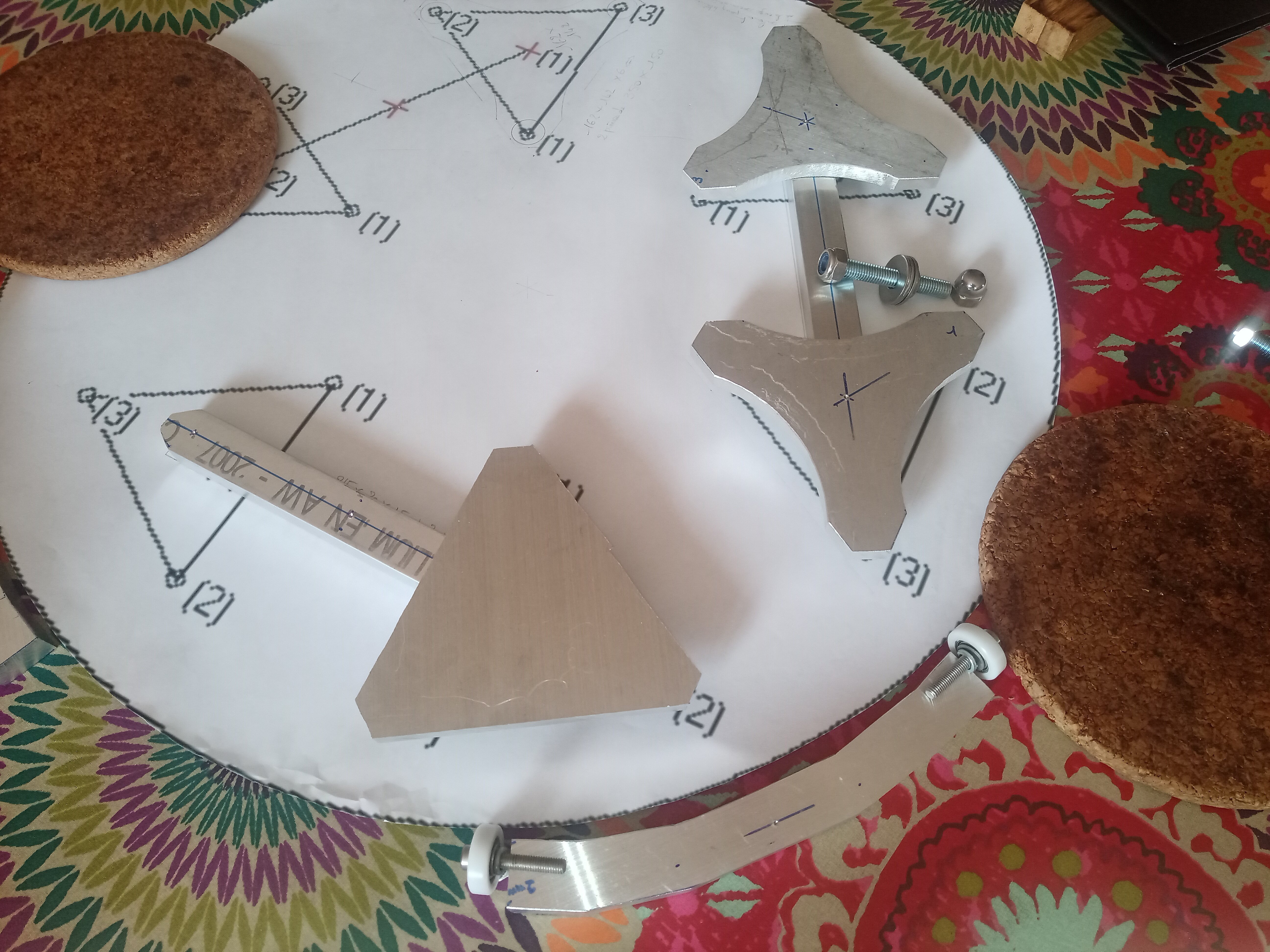

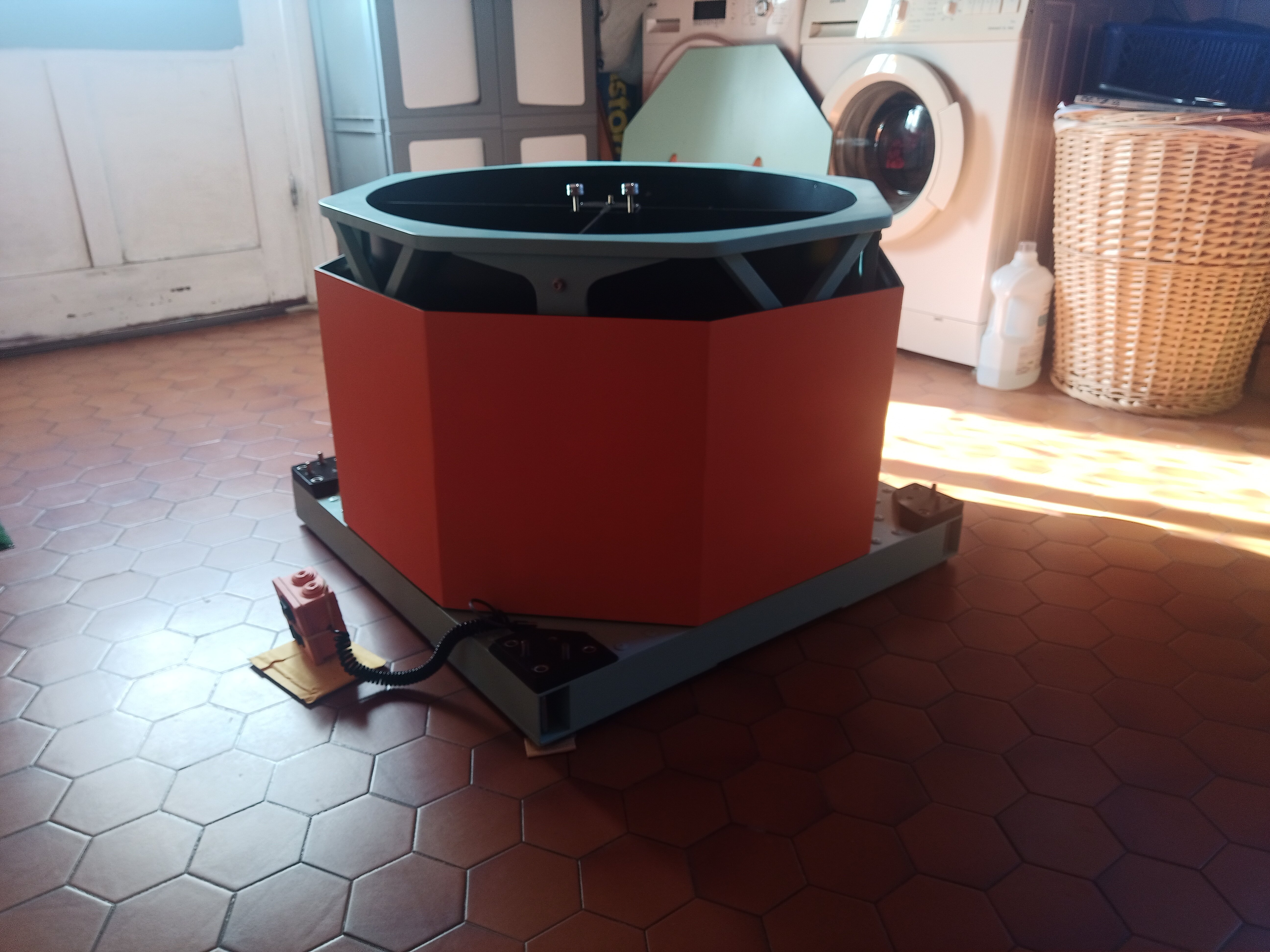

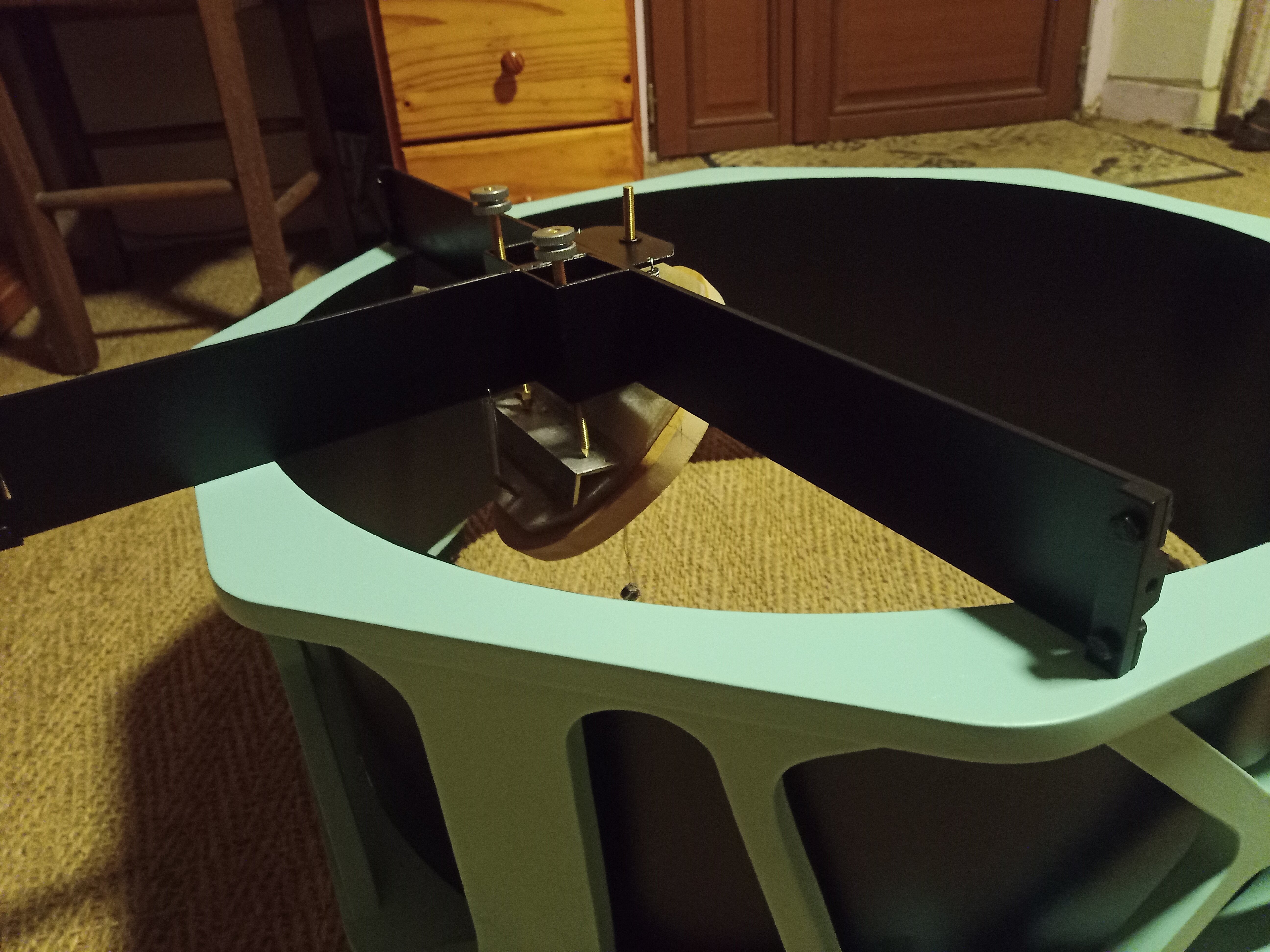

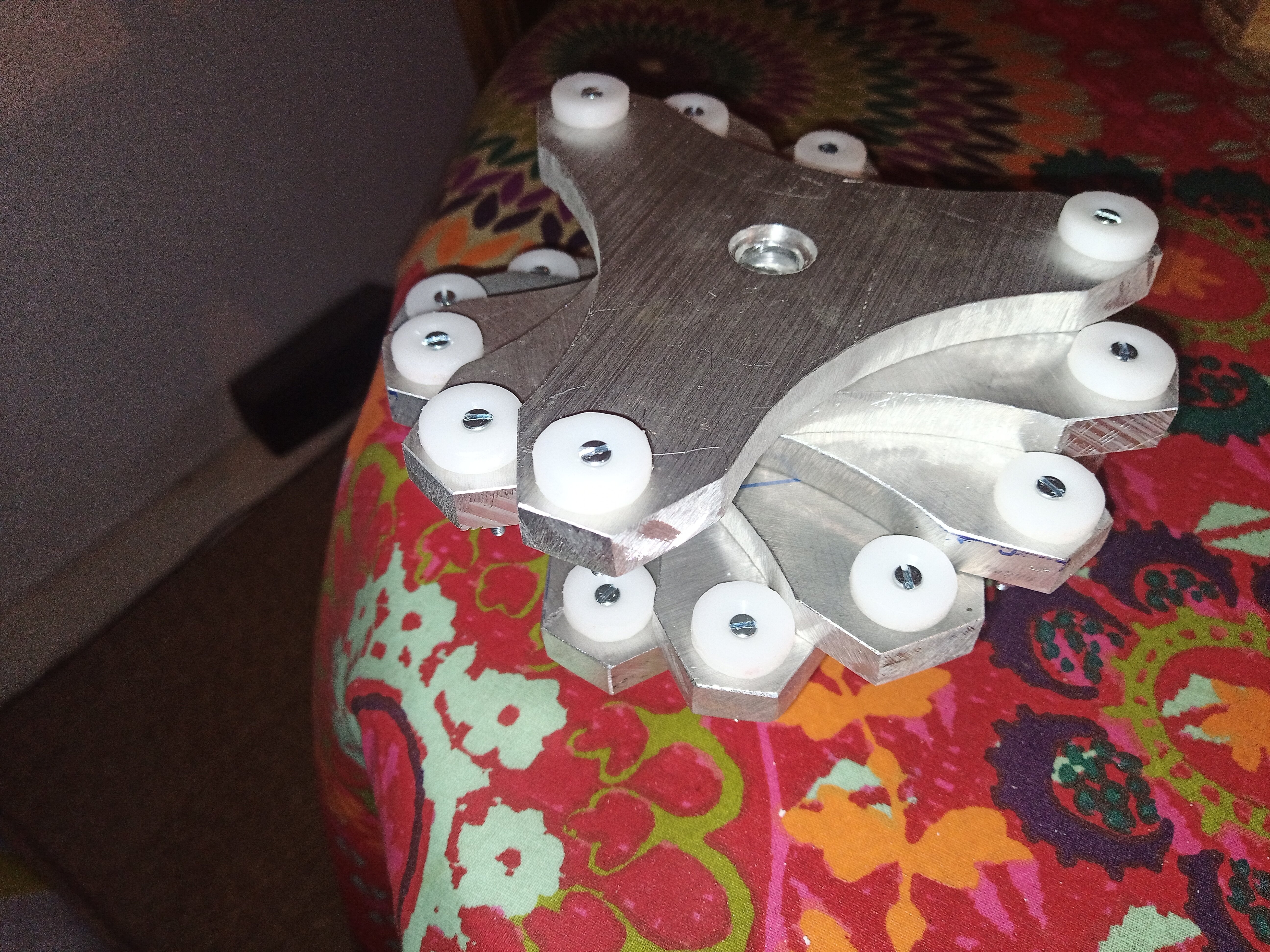

Merci les gars Merci Rom, Je suis en contact avec eux pour une jupe. mais sont pas pressé d'envoyer leur devis. Je vais les relancer. Je t'envoie une photo dès que j'en fait une. Je suis pris demain. Merci, merci J'adore cette araignée. j'avais pris mon pieds à faire celle du 410 mm. Pareil pour celle ci. Les Whiffletree ne sont pas sur roulements. D'où l'importance de percer très proprement et les serrer juste comme il faut pour qu'il n'y ai aucun jeu et en même temps qu'ils soient fluides dans leurs mouvements. Un ajustage précis et fin est obligatoire. Rondelles en laiton, en dessous et au dessus pour améliorer la fluidité.

Merci Didier

Bonjour, Magnifique CROA Un plaisir de te lire. Bon ciel Pat

Bonjour, Et bienvenue au club ! 3C273 Il faut que je retourne le voir tiens ! Ça vrille le cerveau un objet comme ça ! Merci de me le rappeler. Bon ciel Pat

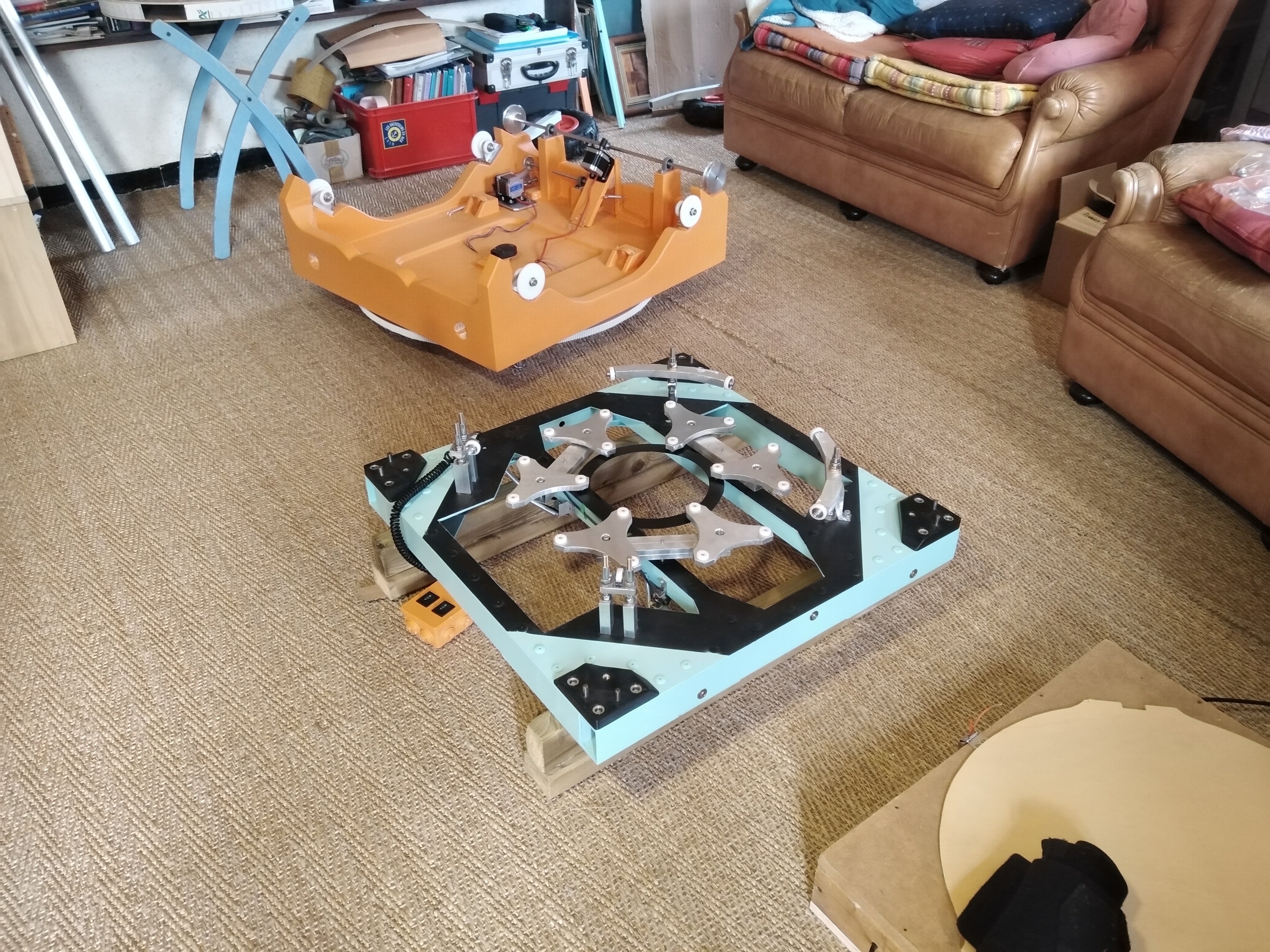

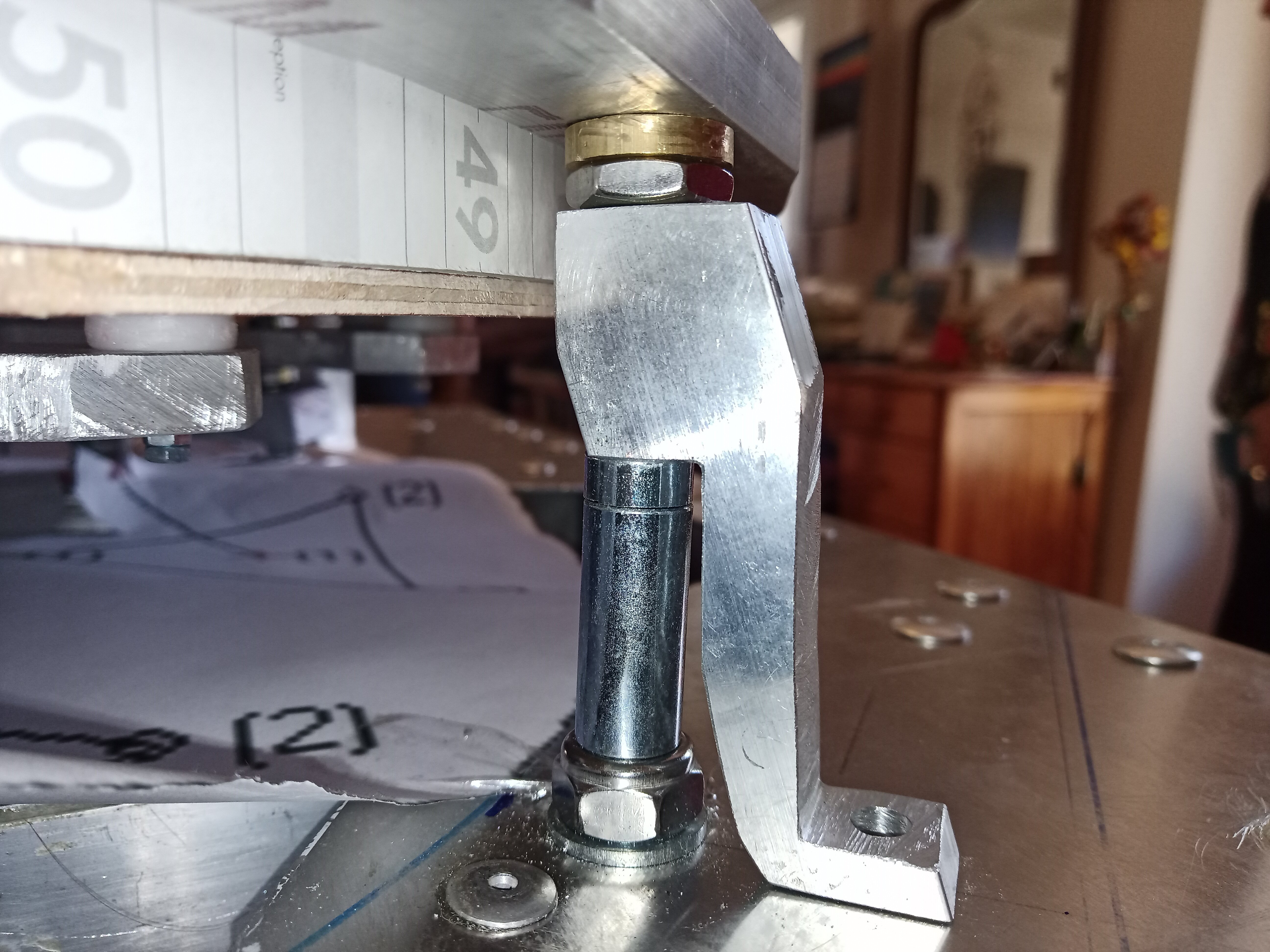

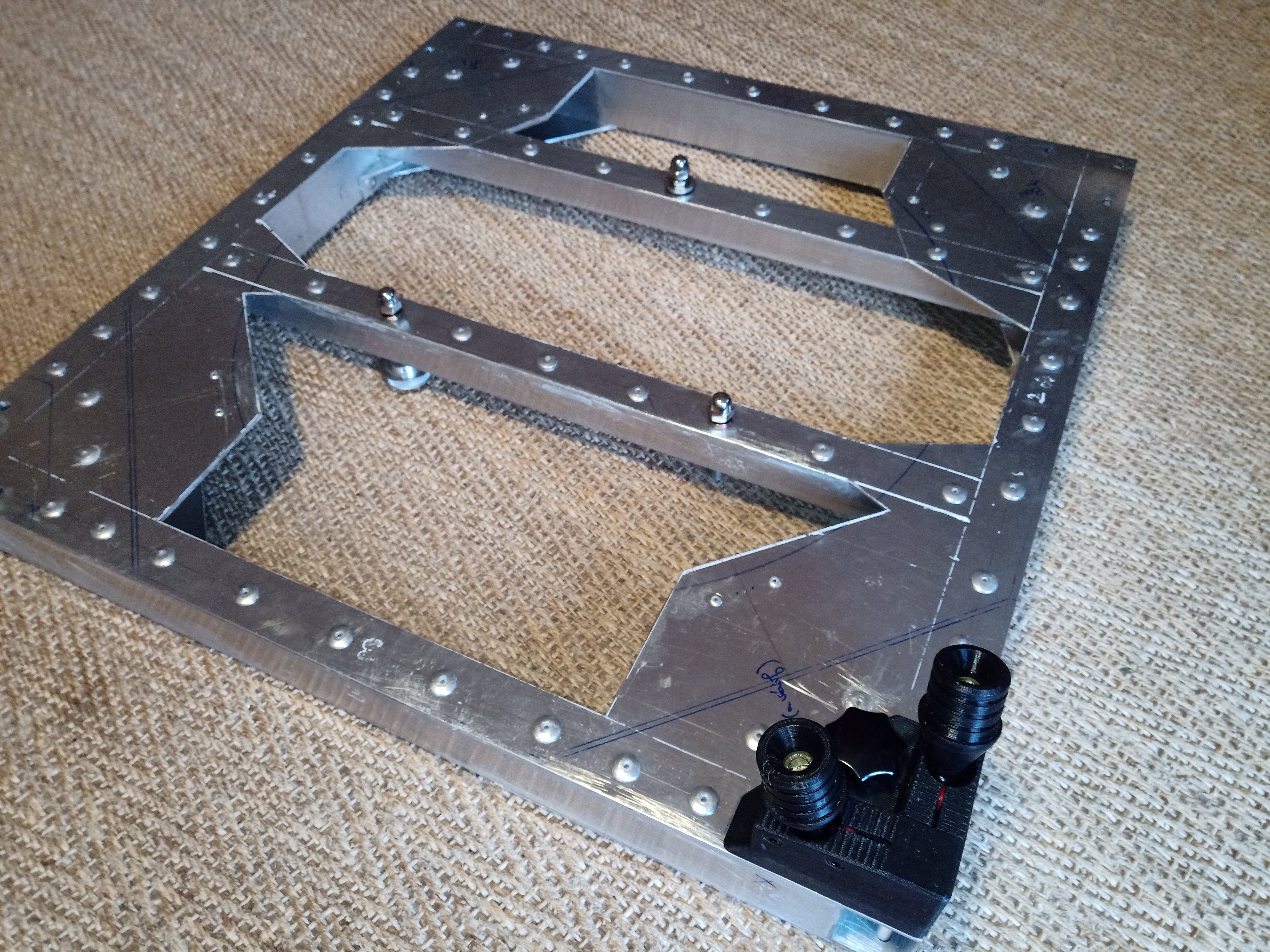

Merci @Lune cendrée @danielo pour vos compliments. Je ne serais malheureusement pas au NAT cette année pour raisons perso. Effectivement Yannick, j'ai eu un peu peur aussi de la rigidité des axes de supports des Whiffletree une fois montés sur le barillet. Je les ai donc renforcé en rajoutant des manchons et une patte de renfort sur chaque axe. Les premières sorties me donnent une belle image, même assez bas sur l'horizon.

Bonjour tout le monde Suite aux demandes de certains d'entres vous, dont @yannick78, je post quelques photos et explications sur la construction de ce 560 mm. Je n'ai pas montré l'évolution de la construction sur Webastro car ce télescope n'était pas sûr d'aboutir. Pas sûr du tout ! Je l'ai fait "en cachette" . Seuls 6 ou 7 Astrams amis étaient au courant. Un grand merci à @DOB BLEU, toujours là quand je sollicitais son avis, ces conseils. Et à @Astrokor que j'avais contacté au départ pour voir si, même ne connaissant rien aux imprimantes 3D, les attaches de tubes étaient faisables par un novice. C'est beau d'être candide ! Après m'avoir expliqué les différentes techniques d'impression qui m'ont fait voir l'impression 3D sous un nouveau jour, il m'a proposé de me les imprimer. Effectivement ce genre de pièces avec ces contraintes mécaniques spécifiques ne relèvent plus de la simple impression 3D. Très loin de là ! ! ! Merci aussi pour tous les conseils techniques qu'il m'a proposés et qui plusieurs fois m'on fait gagnés beaucoup de temps et simplifié les choses. Merci à @Moot qui m'a sympathiquement proposé de travailler sur l'électronique de la motorisation du Dob. @Le Den @Chris de Nice @Jean de Nîmes @jclaude77 @Pascal P pour leurs soutiens et leurs encouragements. Grand merci au soutien, de mes filles, et les encouragements et patience de ma compagne Annie, qui au fur et à mesure de la construction voyait les pièces du télescope envahir les pièces de la maison, en attendant le montage final. Merci également à Magnitude78 pour leur site qui est une mine de renseignements. https://magnitude78.astrosurf.com/ J'étais venu en 2015, 2016 sur Webastro pour trouver des solutions faciles pour reconditionné mon Dob Meade Starfinder 12" qui mécaniquement était naze. Et voilà où ça mène ! Merci aux créateurs de Webastro. @astrotophe @Créateur de bugs et @kiwi74 Les ébauches de "plans" ont commencés en septembre 2022 à l'échelle 1 sur de grandes feuilles de papier Kraft. J'ai fait tous les plans à l'échelle 1 sur papier Kraft, comme pour mon 410 mm. C'est donc, un 560 mm/f3,5. Un miroir d'occasion Mirro-Sphère de 29,9 kg (je l'ai pesé moi même ) Miroir secondaire de 130mm de petit axe. Le poids total frôle les 100 kg. PO à 2,10 mètre au zénith. J'aurai pu gagné un peu sur la hauteur du rocker, mais j'ai préféré assurer le coup pour la motorisation. Et mon marche pieds de 2 marches est suffisant. Comme expliqué dans un autre post(ci dessous), sur la fabrication des attaches de tubes, étant donné que pour mon 410 mm que j'avais fait en contreplaqué, avec un vernis satin(au pinceau ), et que je le trouvais bien pâle à côté des magnifiques Stellarzac et autres Sud Dobson et leurs vernis éclatants et profonds, j'ai donc opté pour de la couleur. Après 2 nuits d'observations : Le tube est très rigide. Quand je le déplace pour re centrer ou viser un autre objet, les "vibrations" à l'oculaire ne dure à peine qu'une seconde. L'image est stable directement La collim ne bouge pas apparemment pendant toute la dure d'observation, et je n'ai pas eu à re collimater entre mes 2 nuits d'observations, malgré les déplacements du Dob dans la maison(façon brouette). Juste un pouème à re centrer. Donc tubes et attaches de tubes vraiment bien bloqués et rigides. La collim ne bouge apparemment pas que le dob soit au zénith, à 45° ou à 20° de l'horizon. M17 était magnifique l'autre nuit, avec une belle image, étoiles bien ponctuelles. Le porte filtre est bien pratique dans cette configuration je trouve. Il y a bien sûr certains éléments qui n'ont pas fonctionné comme je l'espérais. La motorisation de la collim par exemple. A revoir plus tard ... Ou pas ! Je post quelques photos maintenant. J'en mettrai d'autres les jours à venir. L'araignée est une Strock, faite avec du plat alu de 4 mm d'épaisseur et de 60 mm de large, pour éviter d'éventuelles "torsions". Contrairement au vrai Strock, elle est tendue par des vis à ces 3 points de fixations. La base est un plateau tournant Alitrucbidule. Le tube est posé sur 3 roulements à billes et un patin en téflon, directement "inspiré" de "notre" meilleur fabriquant de structure. j'ai bien évidemment nommé Stellarzac. Bon ciel Pat

Bonjour Yannick et merci pour le compliment. En fait c'est un 560 mm. Avec un miroir d'occasion qui était dans une structure Dobson Factory. Miroir Mirrosphère de 560mm/f3,5 de 29,9 kg. Bon ciel Pat

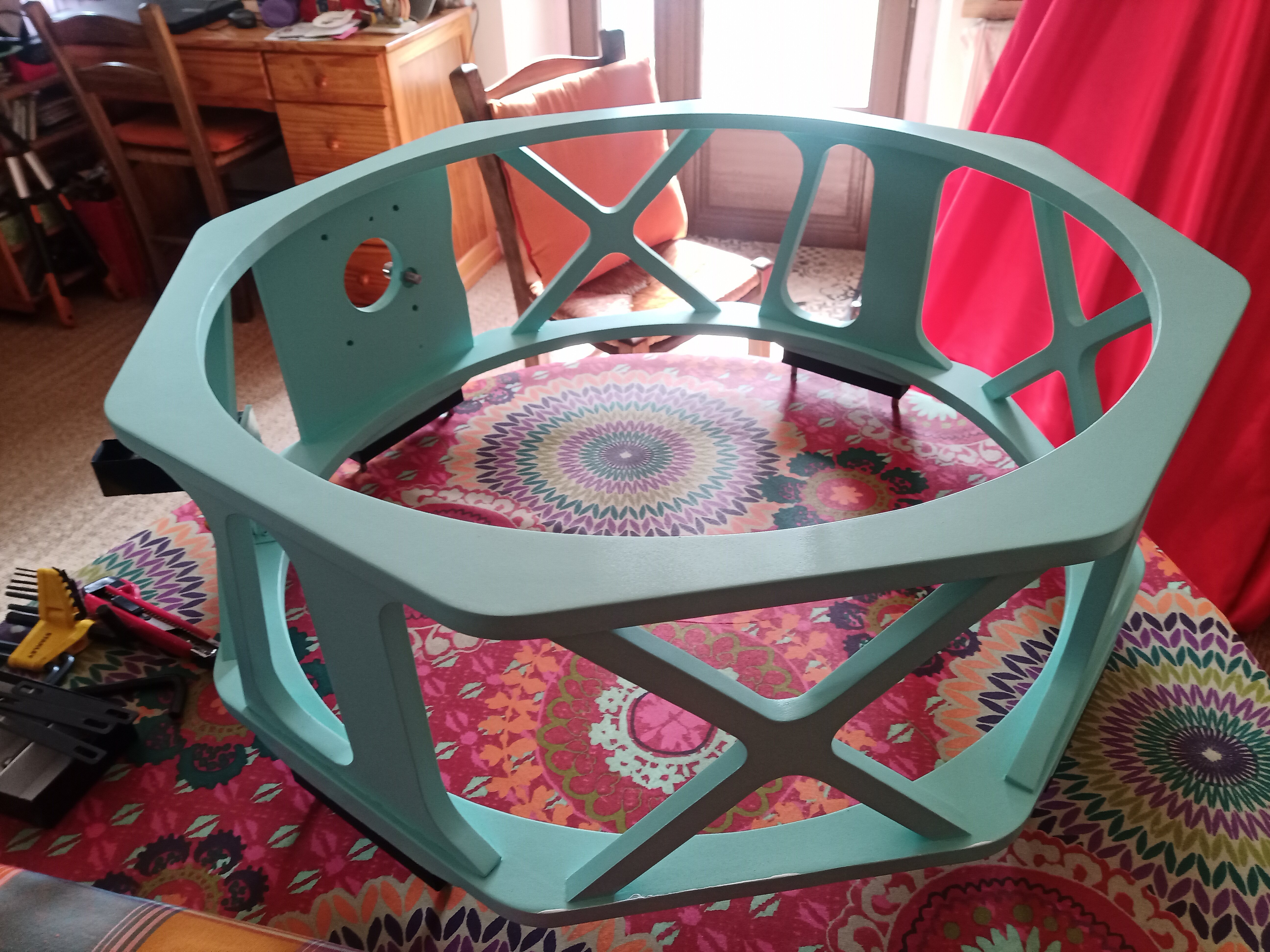

Merci pour les félicitations. Je n'ai pas eu d'inspiration particulière. j'aime ces 2 couleurs depuis longtemps, et j'avais fait mon 410 mm en contreplaqué vernis. Je ne trouvais pas le résultat très beau. Surtout à côté d'un Stellarzac ou d'un Sud Dobson, qui sont magnifiques. Travail de(grands) pro quoi ! Du coup, je me suis dit que se serait pas plus mal de mettre de la couleur, et plus singulier. Avantage, la cage secondaire se voit assez bien dans le noir par rapport à mon 410 mm. Ça évite des contacts involontaires. Aux NCN à côté du 620 mm de Pierre Désolé pour le hors sujet. Le tube est très rigide. Quand je le déplace pour re centrer ou viser un autre objet, les "vibrations" à l'oculaire ne dure à peine qu'une seconde. L'image est stable directement La collim ne bouge pas apparemment pendant toute la dure d'observation, et je n'ai pas eu à re collimater entre mes 2 nuits d'observations, malgré les déplacements du Dob dans la maison(façon brouette). Juste un pouème à re centrer. Donc tubes et attaches de tubes vraiment bien bloqués et rigides.

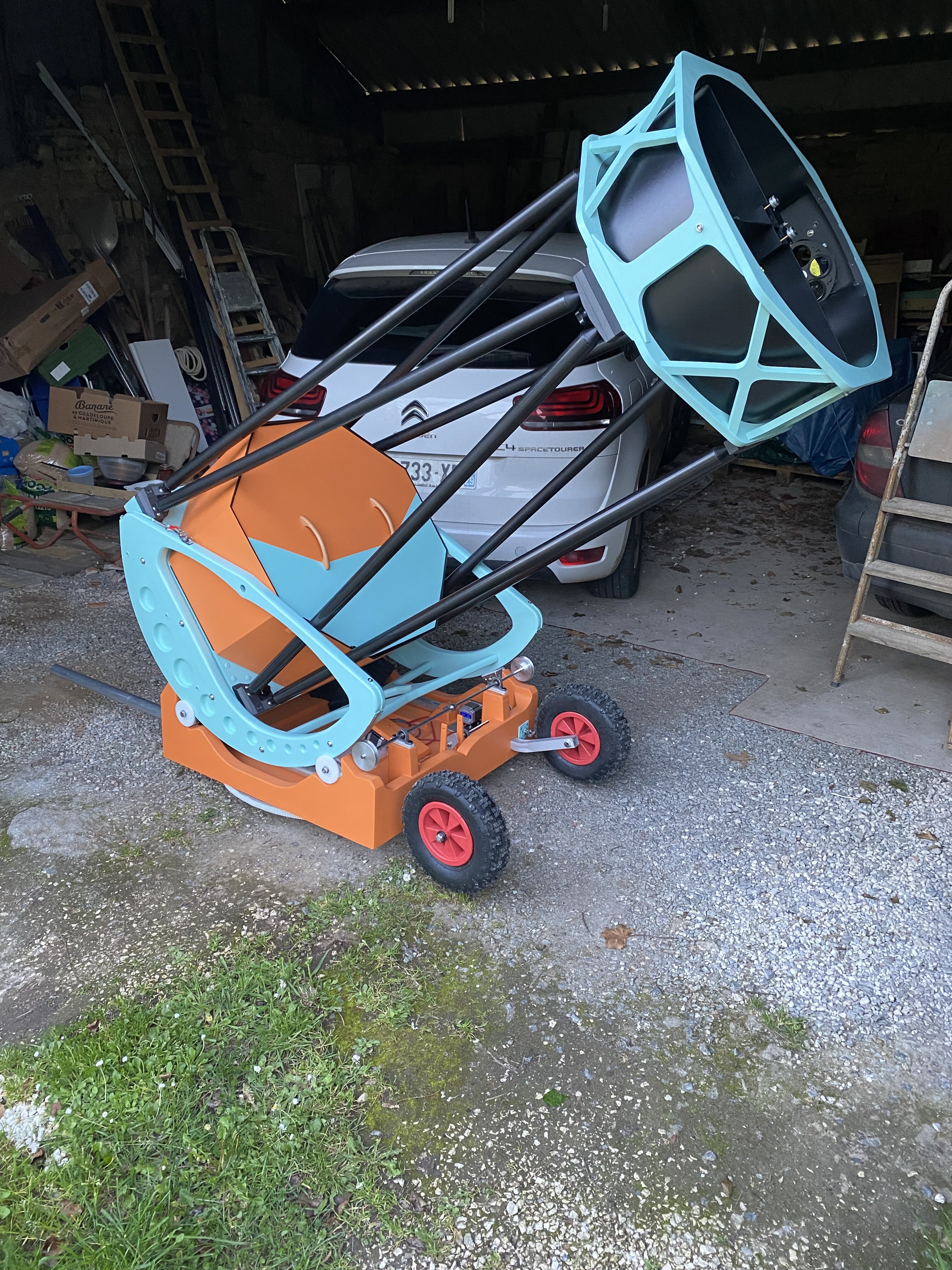

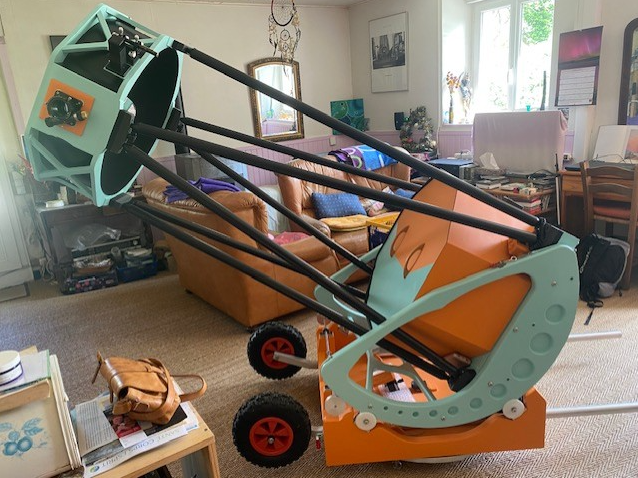

Bonjour tout le monde Voici quelques photos du Dob monté. C'est pour moi que JL a aimablement fabriqué ces belles attaches de tubes. En plus de conseils techniques forts précieux. J'en suis l'heureux propriétaire, et j'ai fais la première vraie observation(donc première lumière) la nuit dernière. Les autres fois étaient des sorties pour réglages des tubes et de l'ensemble, avec la lune présente. La nuit dernière, que des classiques : Triplet, M51, M92, M57, Markarian, balade dans la voie lactée, claques à tout va! , et j'ai fini(exprès) par M13 en mono, puis bino, pour en prendre plein la vue. Et j'en ai pris plein la vue !!! Mais alors plein ! Les premiers essais des tubes Les chiffons sont juste là pour empêcher le chat de se planquer dans le rocker ... Le bougre ! Un premier essai la nuit prochaine avec le MeMstar, en attendant la future motorisation. Message personnel : Denis, j'envie la maniabilité de ton télescope Bon ciel Pat

Donc, 1,7x par 2x = 3,4 Si c'est le cas, cela ferait une progression presque constante dans les grossissements.

Bonjour tout le monde, et bonjour @jj06 Je ne pouvais pas utiliser la bague qui rallongeait le chemin optique. Mais, en dévissant juste légèrement d'un demi tour la bague qui fait le lien entre le glasspath et la bino, ça le fait bien. Autre essai que j'ai effectué, car le glasspath est "fixe" sur la bino, c'est de mettre directement la bino équipé du glasspath dans la Powermate 2x. Je ne sais pas quels grossissement j'obtenais, mais ça fonctionne bien. 1,7x + 2x = 3,7x ??? Pas sûr du tout. Quelqu'un l'a t'il fait ? Comment calculer le grossissement obtenu ? Bon ciel Pat

Bonjour, Beau boulot ! Bonne continuation Et bon ciel Pat

Bonjour et re bienvenue à toi sur le forum Bon ciel Pat

Bonjour et bienvenue à toi sur le forum N'hésite pas à poser des questions. Bon ciel Pat

Bonne anniversaire à Mr Fournier Bon ciel Pat

Bonjour tout le monde Une image peut être moins "spectaculaire" que les panoramas du ciel profond ou autres étendues de gaz du Webb, mais néanmoins remarquable et impressionnante par l'exploit technique et le plaisir de "voir" une planète en dehors de notre système solaire. Eri 51 est un système stellaire dans la constellation de l'Eridan. https://fr.wikipedia.org/wiki/51_Eridani_b https://esawebb.org/images/weic2504b/ https://webbtelescope.org/contents/media/images/2025/114/01JNH8C77ZA5WJH19BDZY7B88S Bon ciel Pat
