Bonsoir, Un peu de lecture qui devrait éclairer votre lanterne.... http://serge.bertorello.free.fr/plan/menuplan.html Bonne lecture et bonne réalisation. Adrien

Bonjour, il y a le grenier sur webastro et les petites annonces sur astrosurf. Il y en a peut-être d'autres. Bonnes recherches. Adrien

Bonjour @stardreamer, super projet et bien avancé qui plus est. Voilà de la belle ouvrage. Profite bien de ce moment. Comme Adamckiewicz, si c'était à refaire je signerai de suite. Bon copeaux et hâte de voir la suite. Adrien

+1 avec @Astrokor, j'ai trouvé une chute de poutrelle en 4mm d'épaisseur qui a fait tout les triangles du barillet, les bitoniaux des embouts de tubes, les équerres des tubes et des support tablette pour le bureau de mon fils et il en reste encore un peu... Je ne sais pas quel type d'aluminium c'est, en tout cas c'était de la ch....e à couper Et le tout pour 1,5 euros du kilo, soit 4 euros en tout. Bonne recherche. Adrien

Bonjour, je n'ai jamais utilisé ce genre d'araignée mais il me semble que la vis centrale sert à régler la hauteur du secondaire. Le bon serrage est celui qui donne le bon réglage en hauteur en alignement avec le porte oculaire. Le blocage se fait ensuite avec les trois vis de colimation. D'autres viendront corriger si je te dis des bêtises. Bon réglages. Adrien

Bonjour, je te souhaite une belle réussite dans ce bricolage. Hâte de voir les premières découpes et les premiers assemblages. Belle suite. Et bon ciel. Adrien

Merci @Astrokor

Non pas de problème, il se formera un plan fictif entre tes trois points

Bonjour, Je ne suis pas sûr de ça. L'axe de rotation restera la droite formée par les deux appuis (poit/trait). Par contre le blocage total n'est plus assuré parfaitement dans le plan. Plus le trait est tourné vers la tangente du cercle de centre point et de rayon trait/point, plus la marge de glissement (rotation du secondaire) dans le plan point/trait/plan est importante. Après peut-être me trompe-je. Corrigez moi si besoin. Bonne journée. Adrien

Bonsoir, Il est nécessaire d'orienter le trait en direction du point, peu importe que le triangle soit rectangle ou pas. Dans tous les cas il sera au minimum isocèle ou équilatéral. Le point laisse libre le mouvement dans toute les directions. L'ajout du trait ne laisse plus qu'un mouvement de rotation autour de l'axe formé par la droite qui passe par ces deux appuis (le trait est un segment de cette droite). Et le plan vient bloquer le dernier axe. Le système est équilibré. Si le trait n'est pas orienté vers le point le secondaire peu se déplacer suivant cet axe n'étant pas bridé sur le plan. Je ne suis peut-être pas très clair, je peu essayer de reformuler si besoin. Bonne soirée Adrien

Bonjour, avec la qualité de réalisation il n'y a pas grand doute sur le bon fonctionnement des appareils. Plein de courage pour la suite. Adrien

Ici il faut un ressort tirant qui fait plaquer le système sur les trois points. @adamckiewicz , pareil...

Bonsoir, je pense quand même quil faille orienter la gorge du trait dans l'axe du point pour conserver le plan de rotation. En plus l'intérêt de ce système est de placer le point à l'axe optique pour ne jouer que sur deux vis. Mais ça doit fonctionner comme ça. Adrien

C'est la dernière de chez lunt. Et pour usage intérieur en plus....

Bonsoir, Peut-être qu'un patelage en palette pourrait améliorer les choses. Avec une bonne circulation d'air en dessous ça serait mieux que sur le béton. C'est pas cher et vite démonté. Bon ciel. Adrien

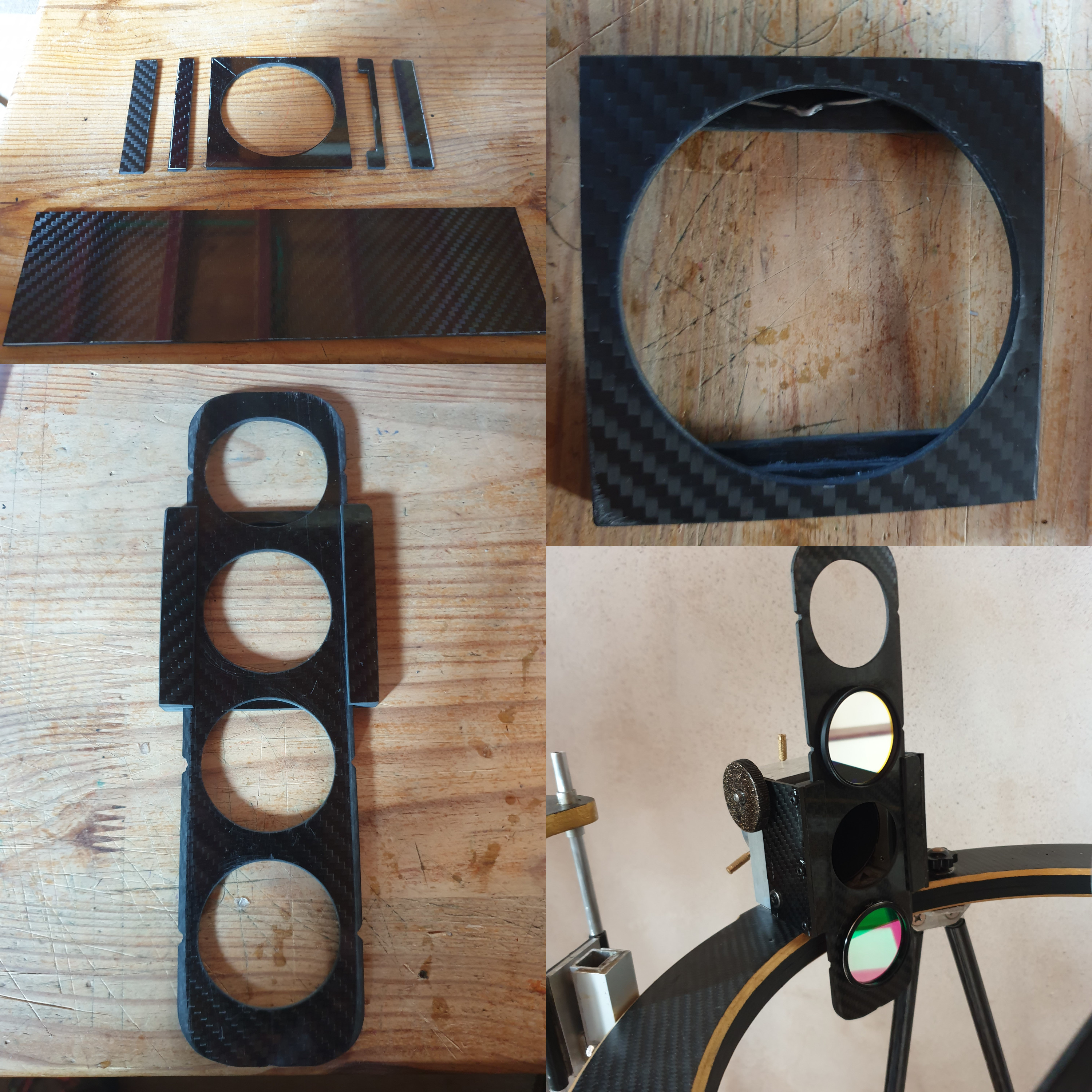

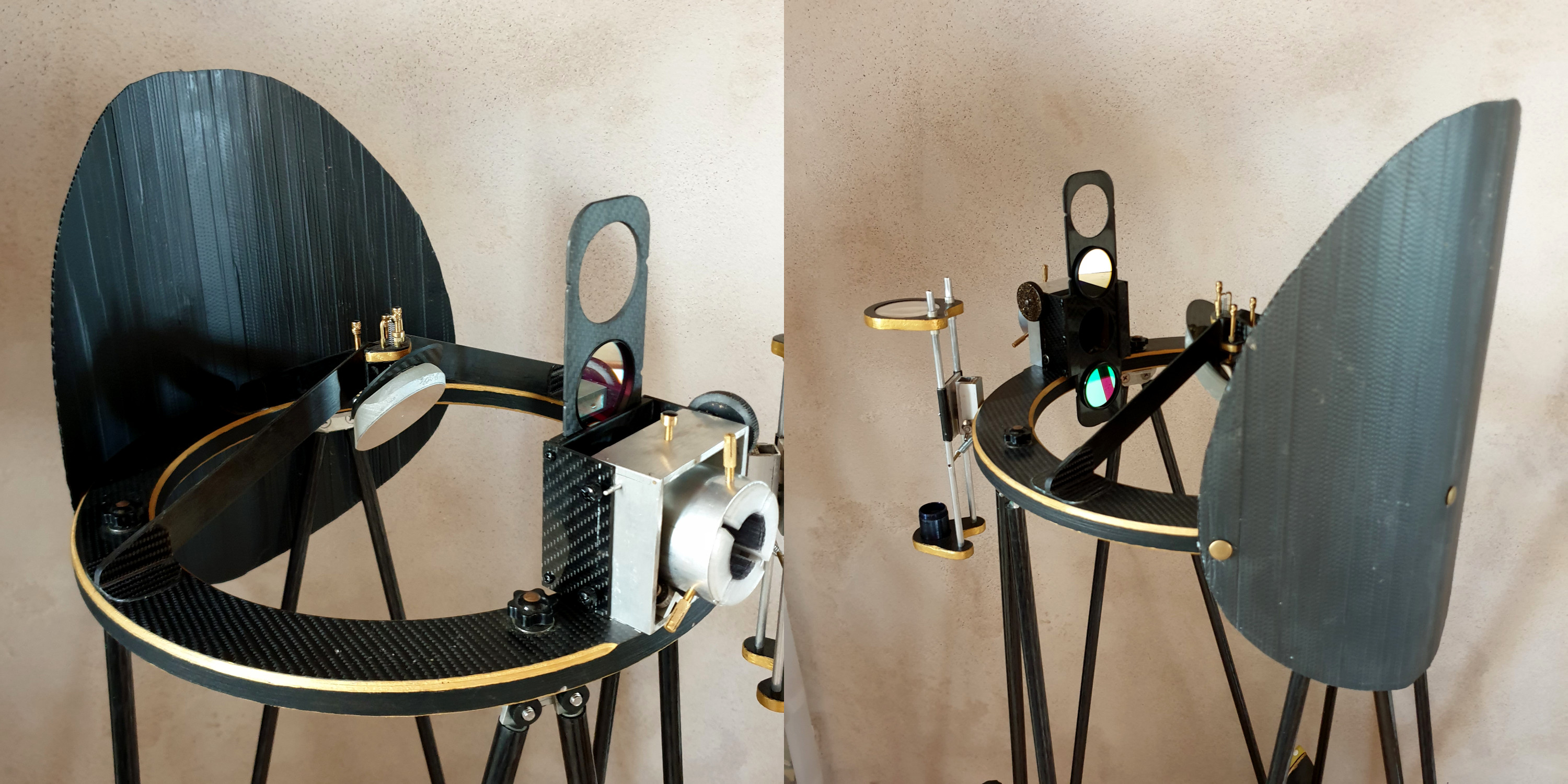

Bonjour à tous, Après avoir passé des mois à scruter tous les postes et les sites que j’ai pu trouver parlant de la construction de dobson, je viens à mon tour vous présenter le mien. Il n'est autre que la copie de plusieurs télescopes rencontré sur le web et en particulier le 400 Uc-Ul de Serge Vieillard. Les sources d'inspiration ont aussi été le T300 de Juan Lucas, les différents Strock qui ont été présentés ici mais aussi sur le forum d'en face. Mais aussi les télescopes de Pierre Desvaux, le T600 Calédonien et bien d'autres... Je ne compte plus les heures de lectures et de croquage de cervelle pour comprendre le fonctionnement de tels appareils. Pour le cahier des charges, je voulais un télescope le plus léger possible (qui puisse être transporté en montagne pour un bivouac), ou en vacances avec les bagages et la famille. D'où le côté compact. D'un point de vue esthétique un flex rocker s'est vite imposé et le côté minimaliste du T400 de Serge Vieillard a été plus qu'une source d'inspiration. Pour ce faire le choix d'un miroir de chez Astro Reflect s'est vite imposé : 3,5kg pour 300mm de diamètre. Le secondaire est en cours de réalisation en Bourgogne chez M Grière. Aujourd'hui le télescope est presque terminé. La caisse de transport ainsi que quelques finitions d'ordre esthétiques sont encore à apporter. Pour ce qui est des calculs le site de Serge Bertorello à été d'une aide immense Je remet ici les pages qui m'ont permis de dimensionner cet instrument : http://serge.bertorello.free.fr/ Pour les différentes formules : http://www.astrosurf.com/agerard/quesako/formules_optiques.html Pour le barillet : Logiciel Plop La page de Serge Vieillard : http://www.astrosurf.com/magnitude78/telescopes/T400/index.html L'incontournable Magnitude 78 : https://magnitude78.astrosurf.com/ Et plein d'autres que j’oublie mais sans qui l'aventure ne serait pas possible. Merci à tous pour vos publications, postes, réactions et commentaires qui font avancer les néophytes comme moi. La structure à été réalisée en contre plaqué de bouleau 9mm stratifiée carbone sergé 245gr/m² En collant plusieurs épaisseurs (deux ou trois suivant les besoins), j'arrive aux épaisseurs finales voulues : 18mm pour la cage secondaire et les tourillons et 27 mm pour la base. le rocker fait 6mm d'épaisseur (un anneau de 9mm passé à la défonceuse). Pour un gain de poids, l'anneau secondaire a été évidé et rempli de polystyrène extrudé avant stratification. Quelques bulles persistent mais après de longues heures de ponçage re résinage (avec les temps de séchages qui s'imposent), re ponçage, tant pis... Le résultat global est quand même bien satisfaisant L’anneau seul pèse 570g, L’araignée est une trois branche pyramidale désaxée permettant d’aligner le point du secondaire avec l’axe optique, Cf Magnitude 78 Les branches ont été faites avec deux plats de carbone de 25x1,4 mm collés à l’époxy. Les équerres faites avec 4 plis de tissus carbone 245gr/m² stratifiés sur cornières alu. La réalisation a été faite en suivant les recommandations du T400, Les molettes des vis de collimation sont faites avec des inserts laiton M4 pour impression 3D collés sur une tige filetée M4 en laiton. Les inserts dans l’araignée sont réalisés avec des chevilles laiton qui ont été repercées en bout et taraudées en M4 donnant une longueur de 15mm. Le barillet est un 18 points en aluminium calculé par Plop. Un plan à l’echelle 1:1 a été réalisé et a été suivi tout au long du montage. Les tourillons ont un rayon de 300 mm et sont en deux plis de cp bouleau stratifié sur les deux faces ce qui donne une épaisseur finale de 19mm. Un contreventement est installé avec des tubes carbone diamètre 15, les mêmes que pour le serrurier. Un rattrapage du diamètre à été fait avec un tube aluminium D12/10 mm et un insert fileté M6 permet la liaison des tourillons. Les liaisons structure / serrurier sont faites à l’aide de chapes réalisées avec du plat de 4mm et du tube alu D12/10 mm qui s’adaptent aux tubes carbone. Pour qu’il n’y ait pas de jeu dans les assemblage un guidage en tube D8 mm permet la bonne tenue des chapes sur la structure sans que le serrage ne se face sur les filets des vis. Cf T600 ACA, La gestion des jeux sur les chapes articulées : http://www.astrosurf.com/magnitude78/telescopes/T600-ACA/principes.html Le porte oculaire est de type Crayford réalisé en aluminium 4mm et tube alu D60/57mm rattrapé grâce à des bagues imprimées en 3d par la société Addtech à Nantes. Quatre roulements D13mm ont été installés par deux formant un angle de 90° avec l’axe du tube. Le bouton de manœuvre est en époxy teintée et coulée dans un moule fait avec de la terre de potier et un bouchon de brique de lait pour l’empreinte. La terre à été mise à sécher et a reçue une couche de cire d’abeille en prévision du démoulage. Les boutons de manœuvre des tiges de collimation du primaire ont été fait sur le même procédé. Le tout réuni donne un bel ensemble de 10 kg qui a vu sa première lumière hier pour mon plus grand bonheur. Bien sûr encore quelques finitions sont à apporter, notamment sur la base, les bandes de frottements (Alu, ou formica…). Et aussi un équilibrage par élastique sera à prévoir car avec un miroir aussi léger le télescope a tendance à piquer un peu du nez. Bon ciel à tous.
