Construction d'un télescope Dobson de voyage 300 mm

juanlucas78

By juanlucas78
in Les bricoleurs

 Share

Recommended Posts

  • Replies 334
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Posted Images

juanlucas78

juanlucas78

Posted
  • Author
Posted
Ah, j'aime quand tout est bien ordonné comme cela. :) Très joli télescope.



Bonjour et merci,



Je suis ton poste sur la construction de ton télescope, bon courage !



JL.

juanlucas78

juanlucas78

Posted
  • Author
Posted
C'est un beau scope !

Travail soigné, tu as l'air à l'aise avec le travail du bois ,bravo !

Tu vas tout vernir ou peindre après ?



Bonjour,



Merci Zito, je suis régulièrement ton poste sur ton Dobson, félicitation aussi !



Je vais vernir, c'est du CP de hêtre on peut obtenir de très beau fini avec ce CP, j'ai déjà passé une couche de verni marine acheté ds une grande surface de bricolage, mais il n'est pas terrible, je vais allé ds une boutique de peinture PRO en acheter un autre.



Cordialement.



JL.

JMDSomme

JMDSomme

Posted
Posted

Pour le vernis:

première couche maigre

ponçage au papier de verre moyen / fin pour égrener parfaitement la surface

2eme couche de vernis plus consistante

ponçage au papier de verre 200 voir 400

3eme couche

là ça commence à être beau

à la 8eme couche ça devient une oeuvre d'art ! :be::cool:

juanlucas78

juanlucas78

Posted
  • Author
Posted
Pour le vernis:

première couche maigre

ponçage au papier de verre moyen / fin pour égrener parfaitement la surface

2eme couche de vernis plus consistante

ponçage au papier de verre 200 voir 400

3eme couche

là ça commence à être beau

à la 8eme couche ça devient une oeuvre d'art ! :be::cool:



Bonjour JM,



C'est clair 3 couches de verni c'est un minimum, mais le verni marine que j'ai acheté ds une grande surface de bricolage ne me satisfait pas !



C'est un Polyuréthane base aqueuse, je vais passé ds un magasin de peinture PRO prés de chez moi voir ce qu'ils ont a me proposer.



Cordialement.



JL.

maire

maire

Posted
Posted
Pour le vernis:

première couche maigre

ponçage au papier de verre moyen / fin pour égrener parfaitement la surface

2eme couche de vernis plus consistante

ponçage au papier de verre 200 voir 400

3eme couche

là ça commence à être beau

à la 8eme couche ça devient une oeuvre d'art ! :be::cool:



Lu et approuvé mais là j'ai trouvé mon Maître. 8 couches de vernis marin. Je n'en mets que 7. Respect ;)

JMDSomme

JMDSomme

Posted
Posted

Moi je donne des conseils mais....

mon strock a eu deux couches rapides de peinture en bombe et... il vieillit très bien !

Mais, pour une oeuvre d'art à la finition impec ça vaut le coup de se faire un peu c...r :be:

juanlucas78

juanlucas78

Posted
  • Author
Posted (edited)

Bonjour à toutes et à tous,



J'ai reçu L'EbonyStar de chez Optik-Martini (merci Chtit Bilou pour le lien!).



La question a du être posé 1000 fois, j'ai fait de recherche par mots clefs mais j'ai pas trouvé !



Pouvez vous l'indiquer le colle la plus adapté pour l'EbonyStar sur Cp.



Personnellement je pencherai pour la Néoprène ? Mais peut être que l'Epoxy est mieux ou une autre ?



Merci d'avance



Cordialement.



JL.

Edited by juanlucas78
JMDSomme

JMDSomme

Posted
Posted
Bonjour à toutes et à tous,



J'ai reçu L'EbonyStar de chez Optik-Martini (merci Chtit Bilou pour le lien!).



La question a du être posé 1000 fois, j'ai fait de recherche par mots clefs mais j'ai pas trouvé !



Pouvez vous l'indiquer le colle la plus adapté pour l'EbonyStar sur Cp.



Personnellement je pencherai pour la Néoprène ? Mais peut être que l'Epoxy est mieux ou une autre ?



Merci d'avance



Cordialement.



JL.



Si ton CTP est bien poncé fin la néoprène est impec, faut juste pas te rater quand tu positionnes. Le mien j'ai fait néoprène et ... RAS

juanlucas78

juanlucas78

Posted
  • Author
Posted
Si ton CTP est bien poncé fin la néoprène est impec, faut juste pas te rater quand tu positionnes. Le mien j'ai fait néoprène et ... RAS



OK merci !



J'y pence maintenant la colle a bois standard ca le fait pas ?



JL.

  • 2 weeks later...
juanlucas78

juanlucas78

Posted
  • Author
Posted (edited)

Bonjour à toutes et à tous,



J'avance pas vite en ce moment, pas trop le temps !



Donc, voici quelques nouvelles du front.

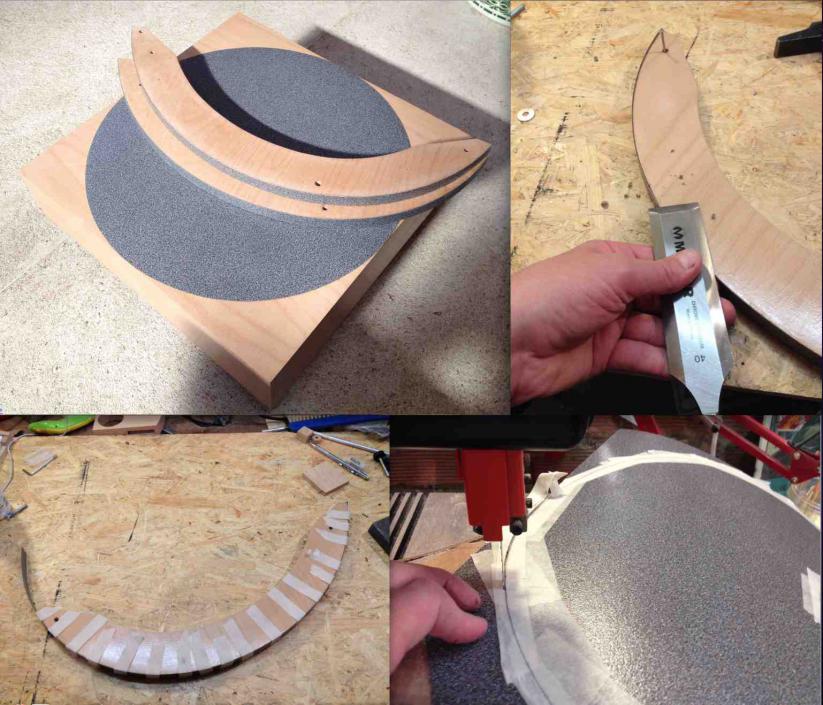

J'ai collé l'EbonyStar à l'époxy pour finir !



Le disque est découpé à la scie à ruban avec sur le coté à protéger du ruban adhésif pour éviter les éclats, puis une petite passe au lapidaire (ponceuse stationnaire) pour enlever les trais de scie.



Pour les Tourillons, collés aussi à l'époxy, maintenue avec du ruban adhésif, puis arasés au ciseau à bois et finition à la cale à poncer.





Cordialement.



JL.


Edited by juanlucas78
juanlucas78

juanlucas78

Posted
  • Author
Posted (edited)

Bonjour,



Merci Manu, et oui faut que je me trouve un autre projet sinon je vais tourner en rond.

J'ai un truc sur le feux rien à voir avec l'astronomie !

Je réfléchi aussi un astrographe serrurier sur monture équatorial, mais j'ai pas beaucoup te temps à consacrer à sont dessin en ce moment.



Sinon sur mon scope il me reste à couper les tubes et à confectionner les sacs.



J'ai des problèmes de mise au point aussi, je refait donc un support pour un PO HC1, voir si cela les résous ?



Cordialement.



JL.

Edited by juanlucas78
juanlucas78

juanlucas78

Posted
  • Author
Posted

Bonjours à toutes et à tous,

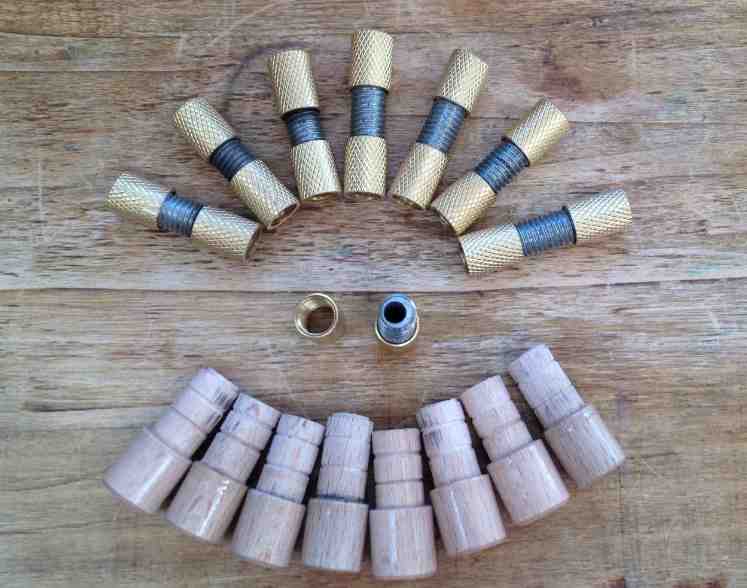

Bon le kit de d'assemblage des tubes et fini, reste plus qu'à couper les tubes et à coller tous ça !



J'ai un peut de mal à mis résoudre lol, mon Téléscope est "fini" et faut que je coupe les tubes en deux !!! <_<



JL.


  • 2 months later...
juanlucas78

juanlucas78

Posted
  • Author
Posted (edited)

Bonjour à toutes et a tous,



Ca fait un moment que je n'ai rien posté.

Je vais commencer les sacs de voyages de mon Dobson (les vacances approches).

J'ai trouvé du tissu ; Grammage de la toile 160 g/m2 100% Polyester (Teflon) ; 3,78 euro le M2 !!!!!!



En faite c'est une voile pour protéger une terrasse du soleil ! j'en est pris une pour chez moi du coup j'en rachète une pour confectionner mes sacs !



Si certain(e)s cherche de la toile, 35 euro la voile de 4 m/2,9 m plus frais de port.



http://www.vente-du-diable.com/portal/ventes-privees/voiles_d_ombrage/voiles_rectangulaires_2_9_x_4m/prod1222454-voile-rectangulaire-2-2c9-x-4-m-grise-





Cordialement.



JL.



PS : je ne me suis pas encore résolu à couper les tubes !!!!

Edited by juanlucas78
Chtit Bilou

Chtit Bilou

Posted
Posted

Bonsoir !



...PS : je ne me suis pas encore résolu à couper les tubes !!!!



Mais siiiii ! Vas-yyyyy ! :be: Qu'est ce qui te ralentit ?!



En tout cas, boudiou qu'il a de la gueule ton dob' ! :cool:

Le travail est propre et bien fait, ça fait plaisir de l'apprécier (maintenant que j'ai un oeil plus "expert"...).

Et un grand oui pour le sac de voyage !!!! C'est génial !



Bon ciel !



ps: alors l'Ebony Star ?! :rolleyes:

JMDSomme

JMDSomme

Posted
Posted

C'est la saison des éclosions ! Oiseaux, télescopes, insectes.... J'adore le début de l'été !

Bon plan tes voiles ! j'ai un auvent à faire pour mon "astro camping car" ;)

PierreDesvaux

PierreDesvaux

Posted
Posted

A mon (humble) avis, si tu n'as pas un besoin urgent de devoir transporter ton télescope avec les tubes coupés, ne les coupe pas! Tu vas perdre en rigidité si tu les coupes, même si la théorie dit que.... Si tu ne te promènes qu'en voiture, tu devrais les conserver en entier. On ne les coupe que si on a vraiment des contraintes bien spécifiques.

juanlucas78

juanlucas78

Posted
  • Author
Posted (edited)

Bonsoir,



Merci à vous.



A défaut des tubes je vais couper la poire en deux LOL.



J'avais vue grand quant j'ai acheté les tubes Aluminium il m'en reste pas loin de pouvoir en refaire un jeu.



Je vais donc me faire un jeu de tubes coupés (merci Surfer) pour les futurs voyages en avion.



Pour cette été voiture, je vais suivre le conseil de Pierre, donc les tubes actuels en entier !



Pour l'ebony star (merci encore Chtit Bilou), sur les tourillons j'ai pas senti une grande différence avec le bois polie sur le Téflon, mais dans la durée ds le temps je pence que ce sera mieux avec l'ébony y a pas photo.

Par contre sur le couvercle pour la rotation suivant l'axe verticale, la c'est le jour et la nuit bien plus fluide.



Cordialement.

JL.



PS : pour les voiles si vous en voulez dépêché vous les ventes sont limitées ds le temps.

Edited by juanlucas78
  • 2 months later...
juanlucas78

juanlucas78

Posted
  • Author
Posted (edited)

Bonjour à toutes et à tous,

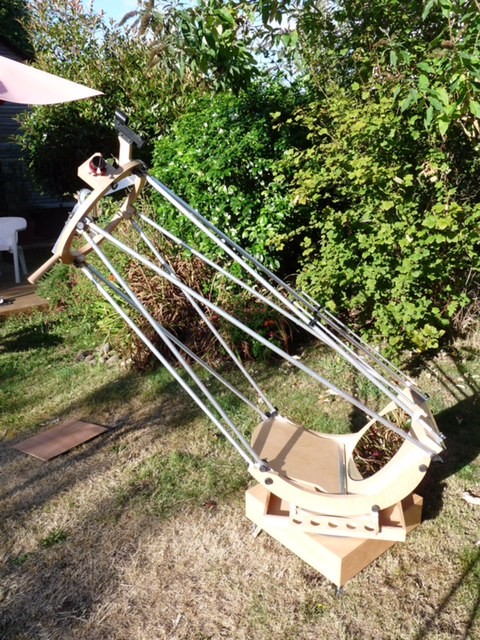

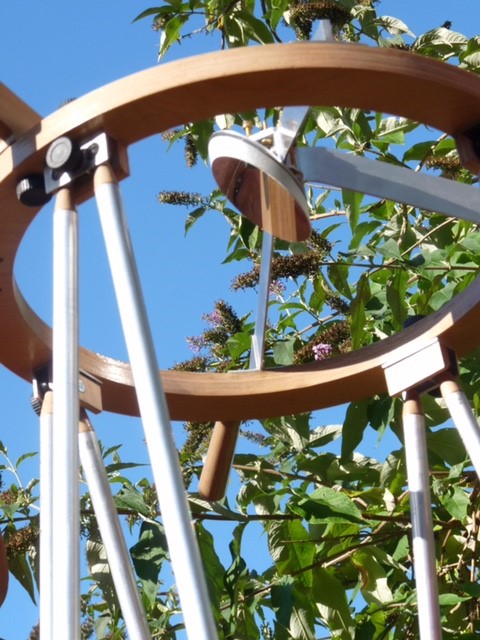

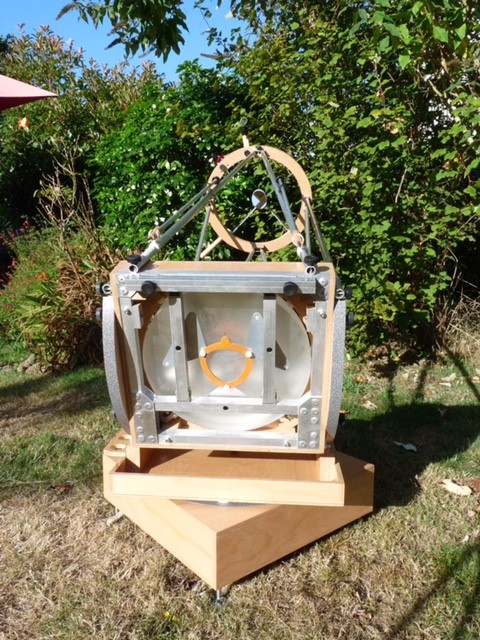

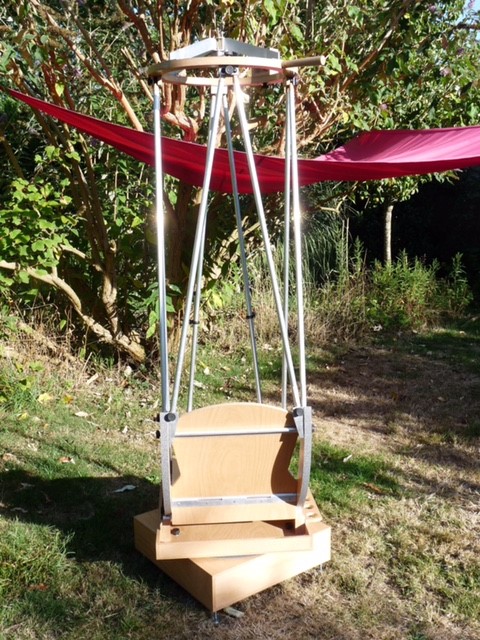

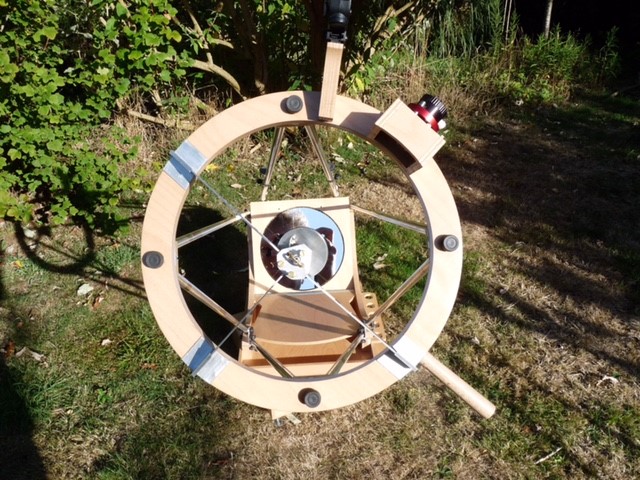

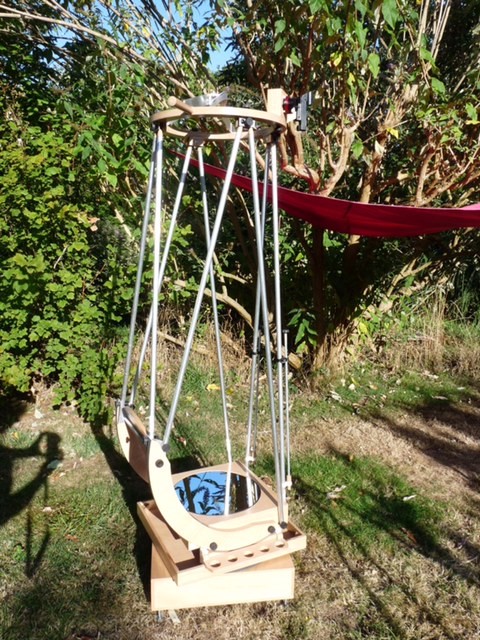

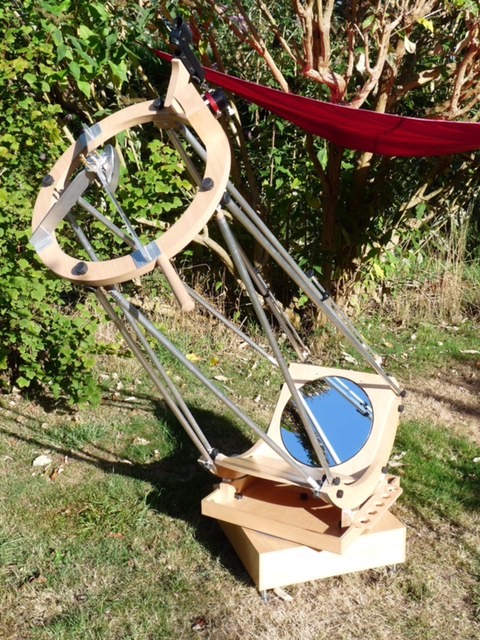

Je n'avais pas encore posté de photo de mon T300 entièrement fini !



J'ai profité d'un beau rayon de soleil cette été en Bretagne en fin de soirée (avant observation), pour réaliser cette séance !



Cordialement.













































Edited by juanlucas78
Schorieder

Schorieder

Posted
Posted

Toutes mes félicitations pour cette brillante réalisation.

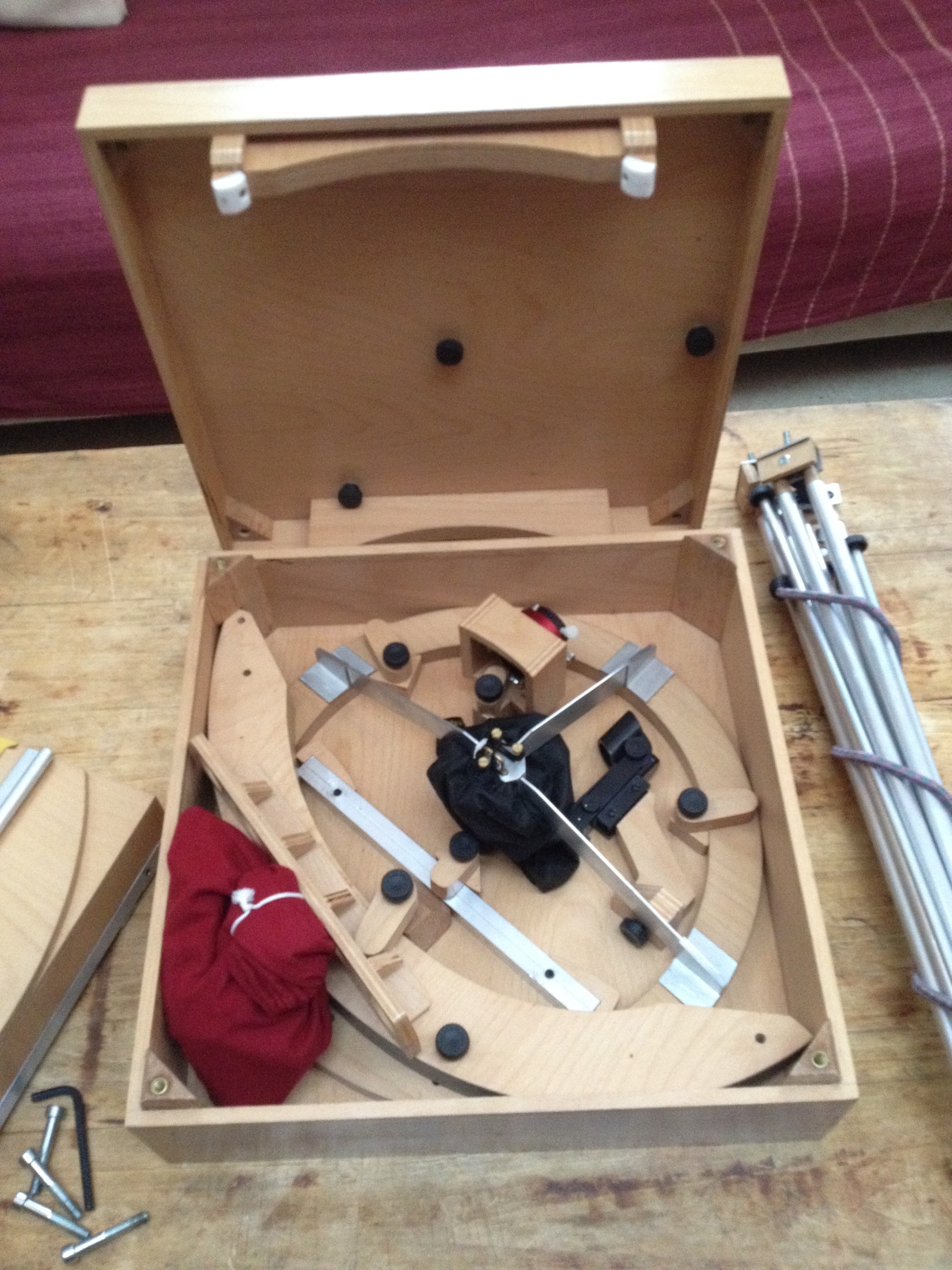

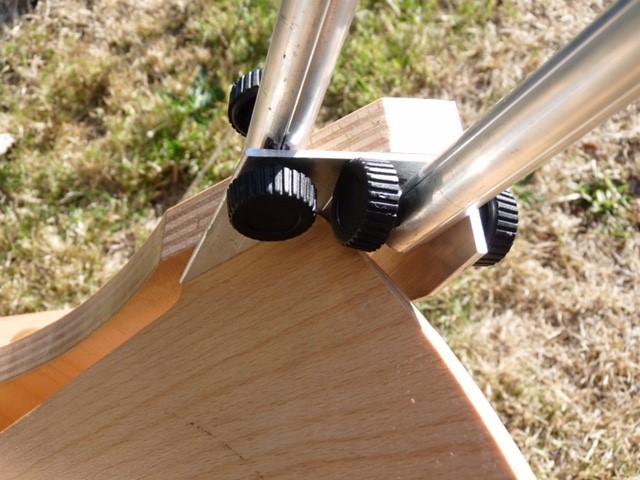

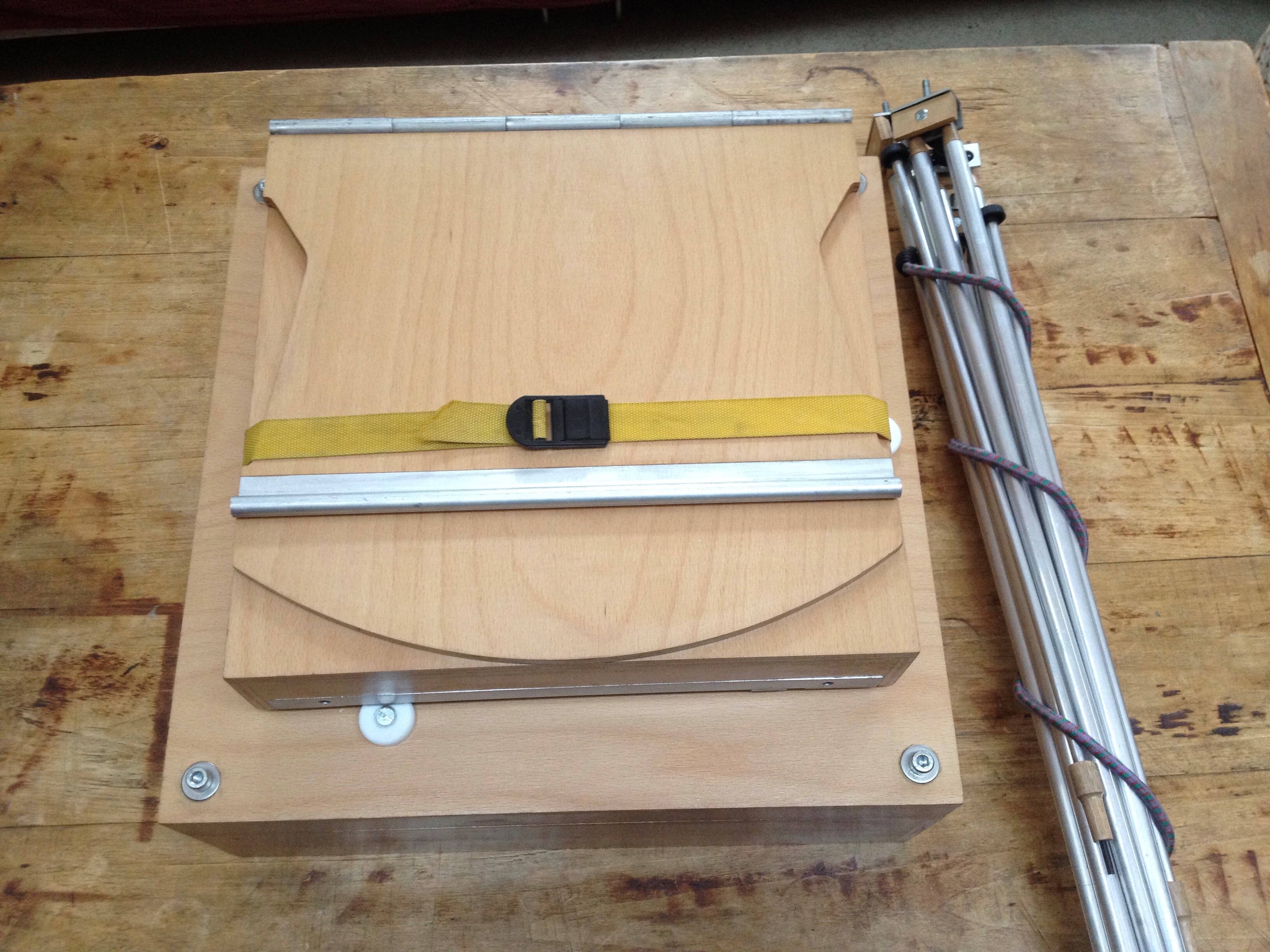

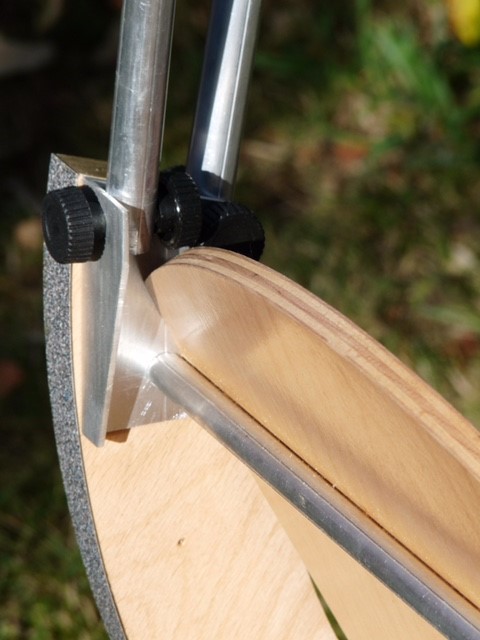

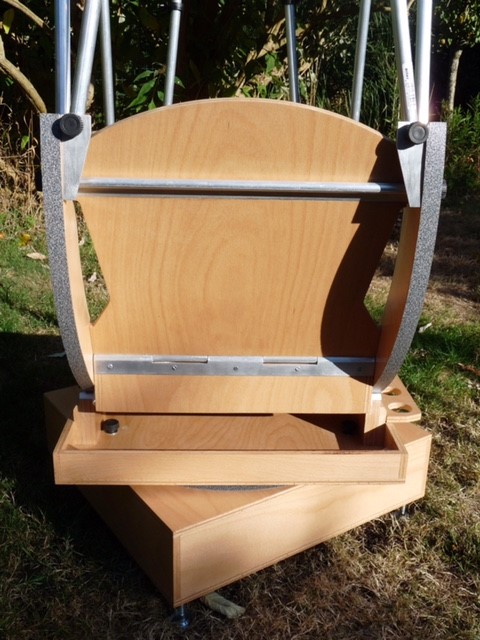

Outre la qualité de fabrication impeccable et l'esthétique très réussie, je relèverai en particulier l'excellente idée du contreventement sur charnière qui sert de couvercle une fois replié (si j'ai bien tout compris), et la fixation des tubes du serrurier sur l'avant des tourillons avec un équerre, simple et efficaces. Si ce fil n'était pas déjà dans mes favoris, je l'ajouterais illico!



Je n'ai pas refait les 14 pages du topic, mes excuses si les explications s'y trouvent déjà: les tourillons sont amovibles, n'est-ce pas? comment se fait le rangement et le transport du tout? ça s'emboîte? Tu peux mettre les tourillons dedans, ou tu dois les transporter séparément? Et l'anneau du secondaire? C'est que j'ai un projet de 300mm de voyage dans un coin de ma tête, et que j'aimerais bien pouvoir tout caser en un seul paquet...



Bon ciel, beaucoup de plaisir avec ton nouveau télescope.
