Motorisation PO avis aux bricoleurs

Messages recommandés

Bonjour



Je possède un PO baader steel Track (pas la version diamond) sur ma lulu 120ED, j'aimerais pouvoir le motoriser et le contrôler via ascom et aussi avec une map automatique un peu comme le steeldrive mais vu le prix de celui-ci :cry::cry::cry::cry::cry::cry:...



Si quelqu'un à fait ce genre de bricolage ;););););););)



Merci de votre aide



Manu

Partager ce message


Lien à poster
Partager sur d’autres sites
Avec un usb focus ou la solution pierro astro ?



Je ne sais pas justement je cherche des infos pour savoir comment faire et avec quoi.



pierro astro??

usb focus??

Partager ce message


Lien à poster
Partager sur d’autres sites
Merci pour le lien

mais je suis dégouté d'être une grosse burne en anglais:cry::cry::cry::cry::cry::cry::cry:

:)

Pas de souci pour te filer un coup de main.

Faut bricoler un peu, hein...

Partager ce message


Lien à poster
Partager sur d’autres sites
:)

Pas de souci pour te filer un coup de main.

Faut bricoler un peu, hein...



alors oui je veux bien un coup de main c'est vraiment sympa;);)



Par contre sera t-il possible d'automatiser la map via une sonde??

Modifié par manudu74

Partager ce message


Lien à poster
Partager sur d’autres sites
alors oui je veux bien un coup de main c'est vraiment sympa;);)



Par contre sera t-il possible d'automatiser la map via une sonde??

Que veux tu dire ?

On peut faire le montage avec une sonde de température avec compensation de la map...

Mais à part ça, je vois pas ce que tu veux

Partager ce message


Lien à poster
Partager sur d’autres sites
Que veux tu dire ?

On peut faire le montage avec une sonde de température avec compensation de la map...

Mais à part ça, je vois pas ce que tu veux



Oui désolé je suis pas trop connaisseur mais pour la compensation de la map c'est ça.



Comme ça pendant la nuit ça gère tout seul la map suivant la température, mais en fait je ne sais pas si c'est vraiment utile avec une lulu ou utile tout simplement

Partager ce message


Lien à poster
Partager sur d’autres sites

Je n'ai pas assez d'expérience là-dessus...

(je débute en photo)

Mais l'intérêt de ce montage est qu'il soit branché à un PC, et donc de pouvoir lancer une map quand tu veux, non ?

Partager ce message


Lien à poster
Partager sur d’autres sites
Je n'ai pas assez d'expérience là-dessus...

(je débute en photo)

Mais l'intérêt de ce montage est qu'il soit branché à un PC, et donc de pouvoir lancer une map quand tu veux, non ?



oui tout à fait

Partager ce message


Lien à poster
Partager sur d’autres sites
oui tout à fait

Ok

Alors on commence par où?

Mecanique ? Électronique ?

Partager ce message


Lien à poster
Partager sur d’autres sites

Ca m'interresse bougrement ce montage !



Relié au PC ou pas, pouvoir contrôler la MAP en restant assis devant le PC, à distance de la lulu... c'est déjà un sacré progrès! Moi je promène mon PC, avec tous ses câbles pour attraper la molette de MAP,

ou alors faut des jumelles pour voir l'écran (je blague pour les jumelles mais... c'est galère).



@ Gehelem: tu nous ferais un petit tuto, liste de matos et tout ça?



EDIT: commence comme tu as toi même commencé ?

Modifié par JMDSomme

Partager ce message


Lien à poster
Partager sur d’autres sites
Ok

Alors on commence par où?

Mecanique ? Électronique ?



Alors on y va..................



On commence par la partie mécanique avec un tuto



ET ensuite



l'électronique avec un tuto aussi



;);););););););););)

Partager ce message


Lien à poster
Partager sur d’autres sites

La mécanique






J'ai fait avec ce que j'avais en boutique :

Mon moteur est un peu gros je pense, (nema 14)

Ce doit être cette référence :

https://www.omc-stepperonline.com/hybrid-stepper-motor/nema-14-bipolar-18deg-18ncm-255ozin-08a-574v-35x35x34mm-4-wires-14hs13-0804s.html



Mais on doit pouvoir faire avec beaucoup d'autres.

Je prendrais sans doute une taille Nema11, en faisant gaffe à sa consommation.

Eviter les petits trucs du type BYJ qui ont un démultiplicateur intégré, et qui n'ont pas de couple.



Ensuite, il faut arriver à trouver le couplage.

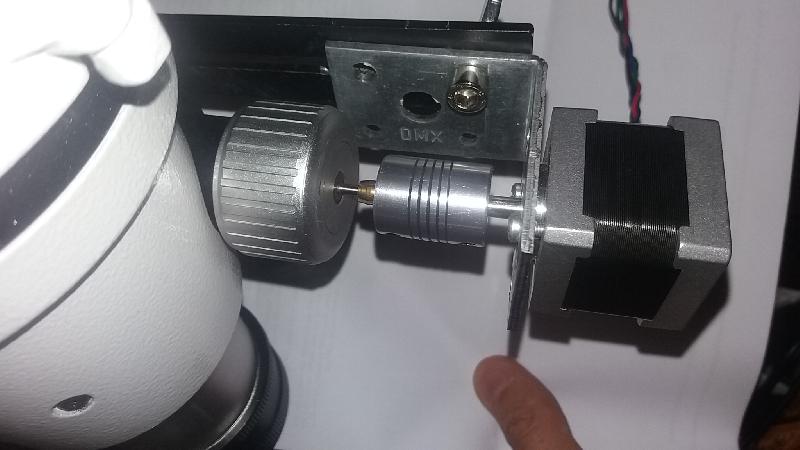

On le voit sur la photo, mon focuser est un x10, j'ai donc enlevé la molette démultipliée, et j'ai mis le moteur en direct sur l'axe :

Il faut trouver un coupleur de la bonne taille, par exemple :

http://www.ebay.fr/itm/Flexible-Tige-Raccord-CNC-3D-Tampon-encreur-Moteur-Pas-%C3%A0-pas-Connecteur-raccord/122482695261?ssPageName=STRK%3AMEBIDX%3AIT&var=422933559195&_trksid=p2057872.m2749.l2649

Ce coupleur est in-dis-pen-sable : il permet d'amortir le jeu et le désaxage.

Pour la petite histoire, j'ai essayé de m'en passer c'est une cata :

arriver à mettre deux axes bien alignés l'un en face de l'autre = impossible (pour moi en tout cas)

On en trouve de toutes les tailles et tous les diamètres sur eBay, et ça coûte vraiment pas cher.

Moi c'est 5mm d'un coté (moteur) et 4mm de l'autre (focuser)

Coté 4mm (coté focuser), j'ai mis un petit mandrin à pince de mini perceuse ( :) ) pour coller à l'axe qui fait 2mm



Après, il faut réussir à maintenir le moteur.

Là faut improviser :

Moi j'ai fait avec les bouts de ferraile que j'avais à droite à gauche.

Ce que j'ai fait n'est pas hyper top, c'est très perfectible.

(mais ça tiendra la route pour les premières danses...)



Note importante, je pense :

Sur le site indiqué plus haut, l'auteur indique qu'il ne recommande pas de se brancher sur le coté démultiplié..

(fragilité <> vibrations = bof bof )

Je l'ai fait quand-même : de l'autre coté (non démultiplié), je ne peux pas enlever la molette sans démonter tout le focuser. Tant pis.

Modifié par gehelem

Partager ce message


Lien à poster
Partager sur d’autres sites

L'électronique



Là faut que je sache d'où vous partez :

Arduino, DRV8825, ça vous parle ?

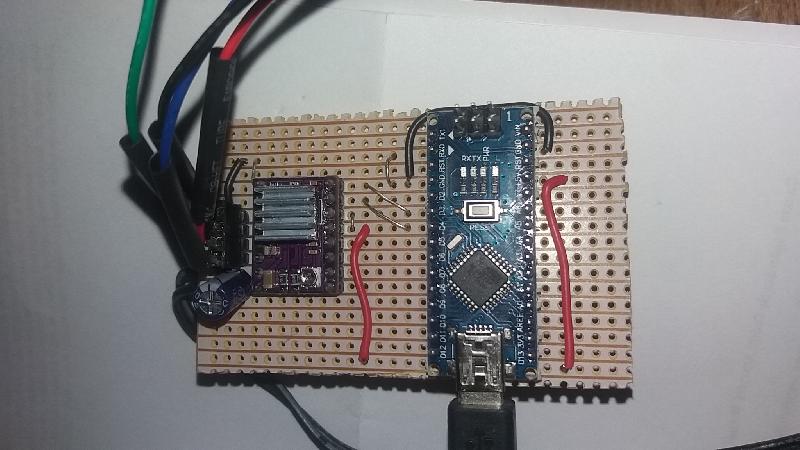

ça c'est vraiment le montage minimal :

  • Pas de sonde de température (ça ne m'intéresse pas, mais je peux en mettre une si ça vous amuse de voir ce que ça fait)
  • Pas de boutons (pareil, on peut les ajouter)
  • Pas de LCD (là, sans moi... ça me gonfle d'avoir un LCD pour un truc que je veux tout petit)

Alimentation en direct en 12V pour le moteur, et arduino par le bus usb.

Je vais ajouter un petit régulateur (comme prévu sur le site de l'auteur) pour alimenter l'arduino à partir du 12v



On rentre plus dans les détails quand vous m'aurez dit le niveau de détail...

ça peut aller loin

:)



Pour info, sur le site il y a plein d'autre déclinaisons en fonction de ce qu'on veut faire

  • commande en bluetooth (beurk)
  • IR (re-beurk)
  • Autres drivers PàP

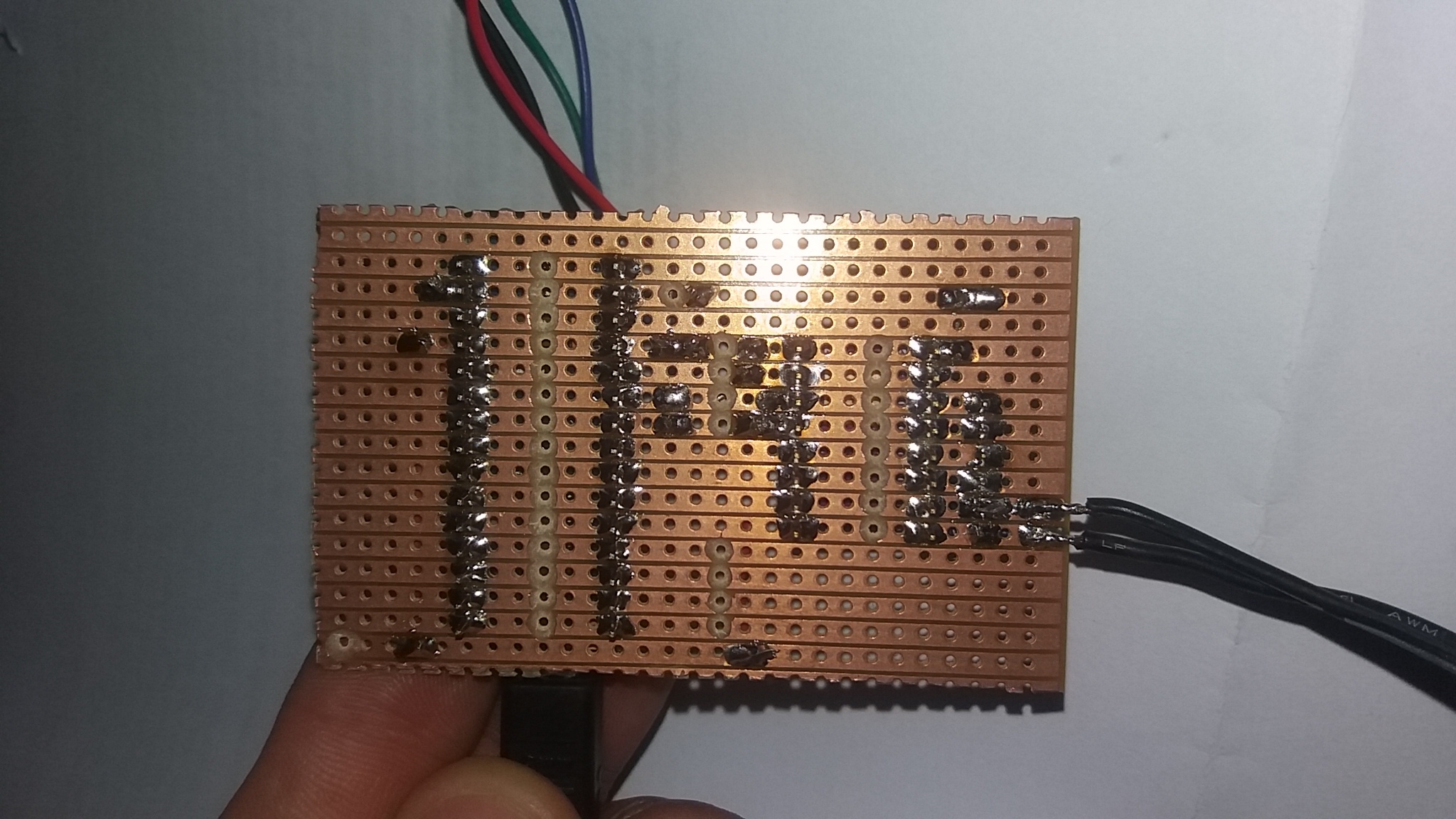

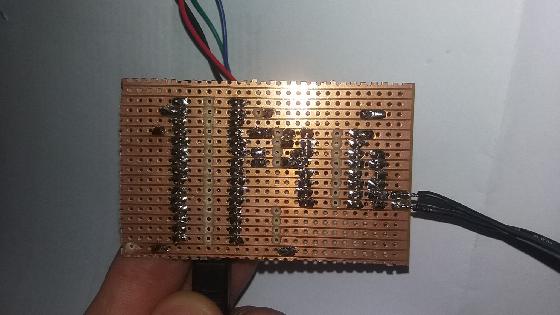

  • Versions avec PCB ou stripboard

Modifié par gehelem

Partager ce message


Lien à poster
Partager sur d’autres sites

Dernière remarque :

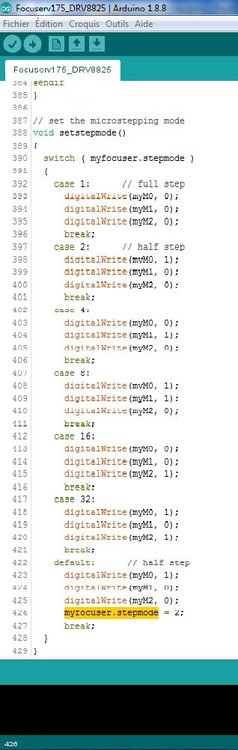

J'ai été un peu déçu par le code de l'arduino en lui même.

Pas très souple, et avec quelques erreurs pour ce qui concerne ma config.

Mais rien de bien grave, ça marche comme je veux.



Et quel plaisir de voir mon Ekos qui fait l'autofocs tout seul ! :)



Edit:

consultez aussi à ce sujet ce fil, qui cause du même projet :

http://www.webastro.net/forum/showthread.php?t=134542



Edit 2 :

Eviter absolument tous les montages à base de ULN2003

ça ne se fait plus, c'est affreux.

C'est un pilotage avec de bêtes amplis à tout faire, qui envoient les pas sans réfléchir.

Avec un driver (comme le DRV8825) c'est une électronique dédiée à cet usage.

"Les pas sont plus doux", je sais pas comment dire mieux (les fameux micropas, en fait)

Modifié par gehelem

Partager ce message


Lien à poster
Partager sur d’autres sites

Merci pour toutes les infos.



Alors côté mécanique je pense que ça va le faire car j'avais déjà installé un moteur sur mon PO du 200/1000, bon c'était pas le même moteur ( moi c'était un truc vendu avec la raquette) mais il fallu que je bidouille l'installation pour le moonlite.



Par contre côté électronique moi j'utilisé un shield avec arduino uno R3 + soft mais le tout non compatible avec ascom

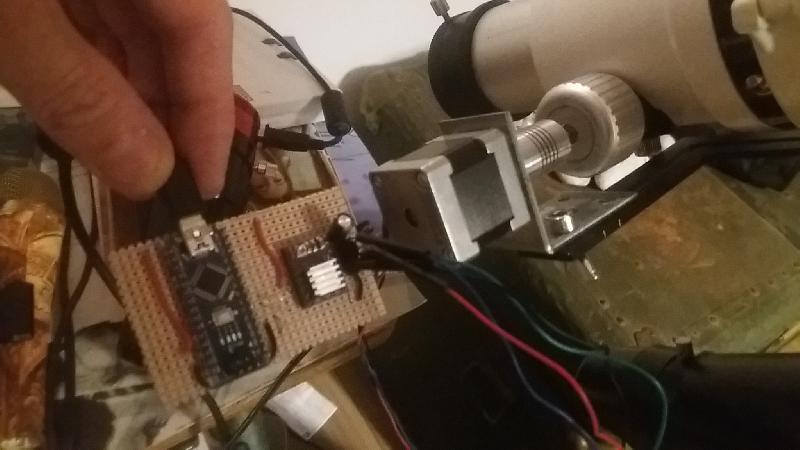

Voilà ma bidouille



<a href=86695820170928131923.jpg' alt='866958201

Modifié par manudu74

Partager ce message


Lien à poster
Partager sur d’autres sites

Ton shield pourrait etre utilisé avec un moteur PàP mais c'est un ULN2003...

Partager ce message


Lien à poster
Partager sur d’autres sites
Merci

Une petite photo ?

(Je vois pas comment la platine se fixe au PO)



Oui une petite pour visualiser le système.



Par contre gehelem concernant le shield je n'ai plus rien car tout vendu mon matos

Partager ce message


Lien à poster
Partager sur d’autres sites
Oui une petite pour visualiser le système.



Par contre gehelem concernant le shield je n'ai plus rien car tout vendu mon matos

"Tant mieux" :)

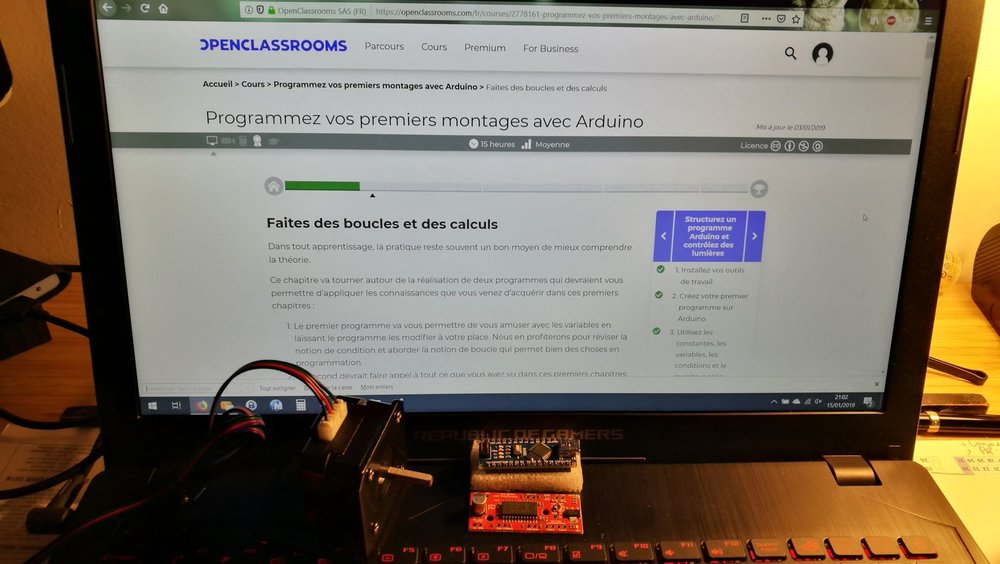

Un nano et un drv8825 c'est beaucoup mieux, et plus petit.

Partager ce message


Lien à poster
Partager sur d’autres sites
"Tant mieux" :)

Un nano et un drv8825 c'est beaucoup mieux, et plus petit.



Le seul truc qui va me poser un petit problème c'est la soudure.

La soudure est moi ça fait vraiment deux :p:p:p:p

Partager ce message


Lien à poster
Partager sur d’autres sites
Le seul truc qui va me poser un petit problème c'est la soudure.

La soudure est moi ça fait vraiment deux :p:p:p:p

J'ai peut-être ce qu'il te faut...

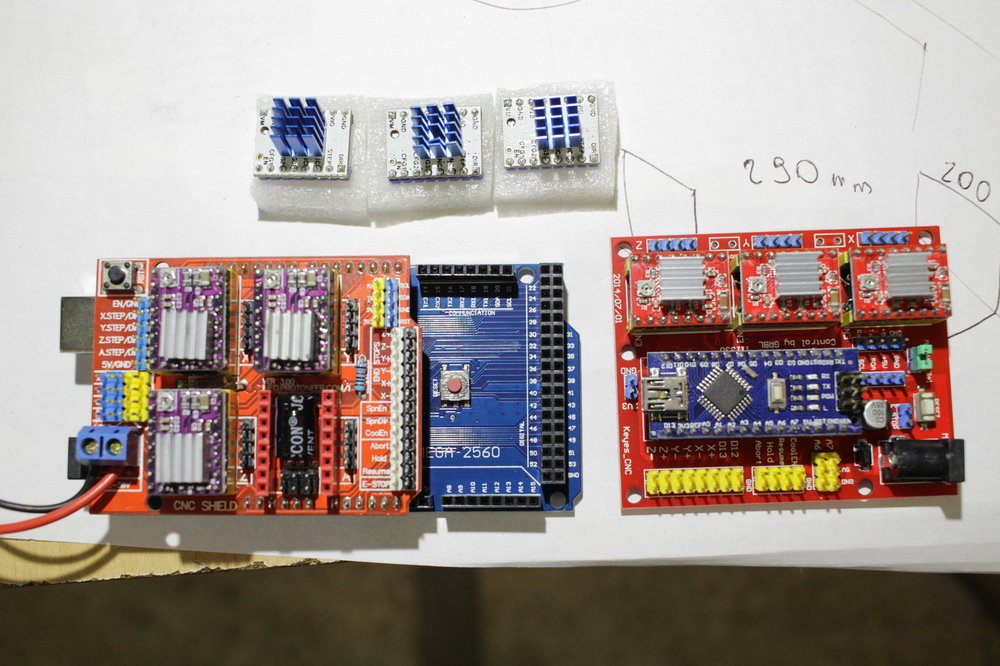

J'ai un CNC shield avec lequel j'ai essayé:

Ca marche mais il faut bidouiller le code.

Partager ce message


Lien à poster
Partager sur d’autres sites

Manu a de la chance.....

Pour moi c'est la partie électronique et programmes qui est du chinois... par contre je sais souder si on me dit quoi et ou.. je sais aussi plier couper un bout de cornière, voir imprimer un support.

On pourrait si on était voisins se compléter pas trop mal avec Manu !

@ Gehelem: ce serait une torture pour toi de détailler la partie électronique façon "pour les nuls"....? Ou bien je n'ai aucune chance si je pars de zéro?

Moi je me contenterais facilement d'un bouton au bout d'un bout de fil qui commanderait le moteur pas à pas, avec éventuellement une vitesse très lente et une plus rapide...
