Modification d'un T915 : les roues

Messages recommandés

Bonjour à tous,



je viens de m'acheter un T915 Fullum d'occasion. Je vais faire 2 modifications pour le rendre pour facile et rapide à monter.



La première concerne les roues



L'ancien propriétaire à installé des roues sous le télescope qui permettent de le sortir de la remorque.



Par contre vu qu'elles sont sous le télescope (cf photos), il faut utiliser 2 gros leviers en bois pour "soulever "le télescope afin que 2 autres personnes soulèvent les roues : cf photos.



Ce n'est pas du tout pratique, limite dangereux, et cela peut aussi abimer le télescope et la base et également donner du jeu* à l'encodeur



Par ailleurs, j'ai acheté une remorque qui s'abaisse totalement au sol : c'était le seul moyen qu'elle passe en hauteur dans mon garage et cela permet également de pouvoir rentrer et sortir le télescope très facilement (seuil de chargement ultra bas) sans treuil.



Le problème de cette remorque est qu'elle n'a quasiment pas de suspension.



Je souhaite donc faire un nouveau système de roues qui réponde à 2 objectifs :



1) ne plus avoir à soulever le télescope : genre roue jockey qui se remonte sur le coté du télescope



2) que ce système fasse également fonction d'amortisseur du télescope dans la remorque : par exemple en soudant des suspension de quad aux roues jockey...



Qu'en pensez vous ? avez vous des exemple de réalisation répondant aux 2 critères ?



Je précise que je me suis un peu renseigné sur des systèmes de coussins gonflables (à mettre en dessous), mais sans grand succès pour le moment.



Autre chose : je viendrai aux RAP



Merci pour votre aide



Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour,



Je suis incapable de t'aider sur ce genre de mécanique, mais je te souhaite bon courage!

On se verra aux RAP, j'y serai avec mon "photoStrock T200" et mon "slimStrock T400".



Christophe

Partager ce message


Lien à poster
Partager sur d’autres sites

Tu viens de rejoindre le cercle très fermé des propriétaires de dobson de 1m (presque) et plus ! Je suis admiratif de ton courage, je me demande combien pèse le miroir, je vois que tu arrives malgré tout à soulever la base ?



En revanche je ne sais pas non comment tu peux résoudre ces pb mécaniques peut être que tu peux t'adresser à un artisan de chez nous et qui a déjà fait dans le 1m, en particulier un que je connais te répondra avec plaisir sans nécessairement te vendre quoique ce soi :)

Partager ce message


Lien à poster
Partager sur d’autres sites

Quel est le poids à soulever T910 ? et ta remorque "rassol" elle a bien des suspensions caoutchouc au départ...et un relevage hydraulique... Modifier la remorque et avoir des boudins de camion gonflable, j'ai déjà vu une réalisation sur un sulky tout terrain, très efficace.



"Jgricourt" t'a été plus rapide, sur la masse à soulever

Modifié par cejy07

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour

Comme jgricourt , voir du côté du T1000 . Monté sur vérins , une visseuse - dévisseuse

permet à une personne seule de monter et de démonter les 4 roues gonflable facilement.

Pourtant le bébé pèse 280 kg.

JM

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonsoir à tous et merci pour vos réponses

jgricourt : "peut être que tu peux t'adresser à un artisan de chez nous et qui a déjà fait dans le 1m, en particulier un que je connais te répondra avec plaisir sans nécessairement te vendre quoique ce soi " : tu m'interesses... mais tu comment le contacter ? Il lit les forum ?

cejy07 : autour de 120 kg je pense. effectivement la remorque a des boudins en caoutchouc genre de 5 cm d'épais (de mémoire) . Je prendrai des photos demain. La modification peut m'interesser... tu n'a pas de photo j'imagine ? ou photo de "boudin de camion" car je ne vois pas du tout de quoi tu parles en fait

Dob bleu : je sais comment ils font sur le T1000, mais il n'y a pas de suspension...

Partager ce message


Lien à poster
Partager sur d’autres sites

Bel engin, Jean Marc et Anthony sont au format lilluptien à côté de ce rocker.



Faudra que je vois ce monstre.



Amitiés

Partager ce message


Lien à poster
Partager sur d’autres sites

Il me semblait que j'avais déjà vu cet engin dans le forum US:



https://www.cloudynights.com/topic/488111-fullum-folded-newtonien-line-of-telescopes

http://www.normandfullumtelescope.com/fr/nos-telescopes/telescopes-grand-diametre



Et je présume qu'il s'agit du miroir ? (il y a même une photo du barillet)



https://www.cloudynights.com/topic/483904-techno-fusion-large-mirrors



Une photo de l'engin



http://www.astrosurf.com/luxorion/Illustrations/dob-fullum-50i.jpg

Modifié par jgricourt

Partager ce message


Lien à poster
Partager sur d’autres sites

Salut François,

Bien sûr que tu pourras le voir !

Je compte venir au club...

jgricourt, oui, c'est un fullum 36" comme je l'indiquais en début de post.

C'est le télescope complet que j'ai acheté (avec le miroir technofusion). La dernière photo que tu montres est un 50"...encore plus énorme...

Tu peux m'en dire plus sur l'"artisan de chez nous " qu'il faudrait que je contacte pour mes roues avec amortisseurs ?

Partager ce message


Lien à poster
Partager sur d’autres sites
Salut François,



Tu peux m'en dire plus sur l'"artisan de chez nous " qu'il faudrait que je contacte pour mes roues avec amortisseurs ?



Salut,



Je te donne ses coordonnées en M.P



Amicalement :)



Nathan

Partager ce message


Lien à poster
Partager sur d’autres sites

[quote

cejy07 : autour de 120 kg je pense. effectivement la remorque a des boudins en caoutchouc genre de 5 cm d'épais (de mémoire) . Je prendrai des photos demain. La modification peut m'interesser... tu n'a pas de photo j'imagine ? ou photo de "boudin de camion" car je ne vois pas du tout de quoi tu parles en fait



J'ai retrouvé une photo. mais je sais pas coller l'image, mais voici le lien qui l'affiche.

https://goo.gl/images/PCesvC





Après j'ai un peu regardé vite fait sur le net, mais pas vraiment super le temps mais voici e plus gros et surement plus cher que ceux du sulky. Mais c'est juste pour une base de départ dans ta recherche.

Mais en suspensions tu retrouves le confort de l'airmatic Mercedes et autres haut de game Lexus,

après ce n'est que de l'air et donc une hauteur variable à souhait. Passer en station, avoir une bonbonne d'air avec soit, ou le petit compresseur 12volt



http://www.sos-suspensions.com/boutique/coussin-pneumatique-w21-760-6397/



Ou déjà des prix plus adaptés et c'est pour les calèches ou sulky.



http://vente-caleches.fr/suspensions-a-air/594-suspension-a-air-pour-voiture-d-attelage-3701217175747.html

Modifié par cejy07

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour,

Cejy07 : super tes liens !

Si c'est peut être difficile à installer en lien et place de mes caoutchouc sous remorque qui ne font que 55 mm de haut, c'est peut être une solution intéressante pour amortir le télescope lui même dans la remorque en lieu et place de l'amortisseur de quad que je voulais mettre

Je vais appeler le site

http://vente-caleches.fr/32-suspensions-a-air

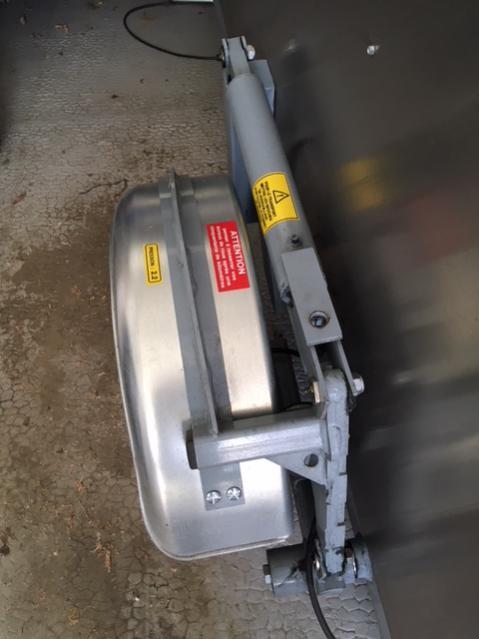

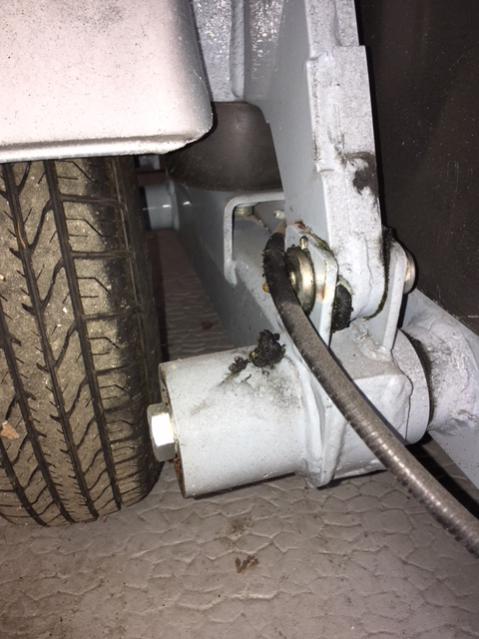

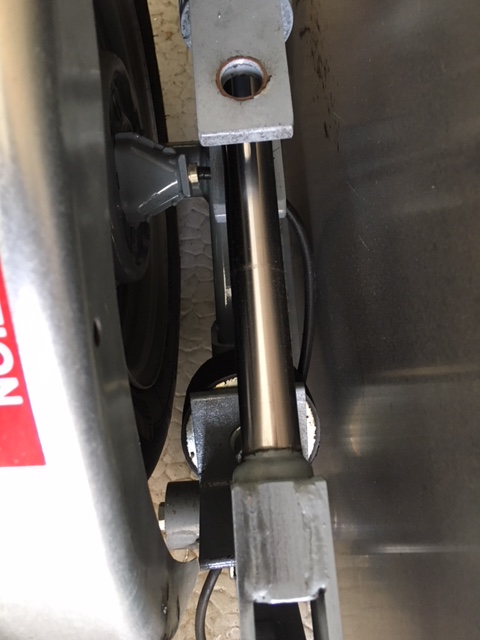

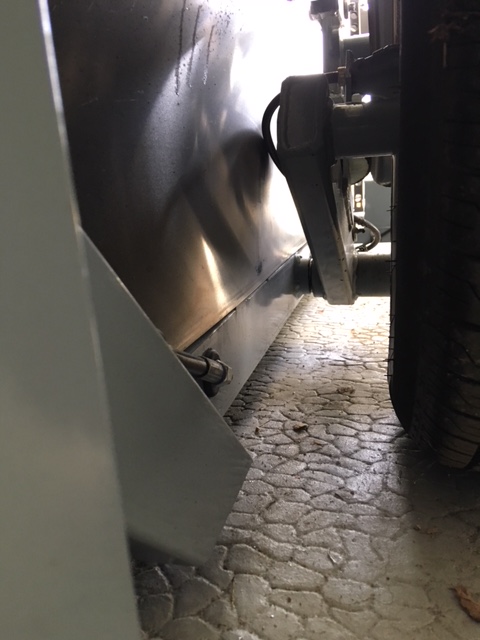

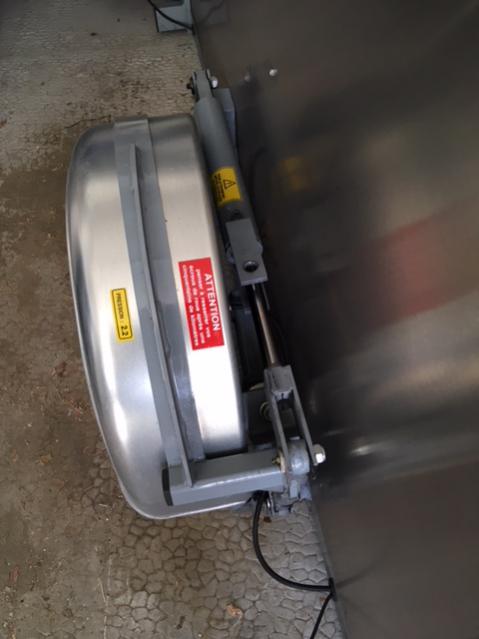

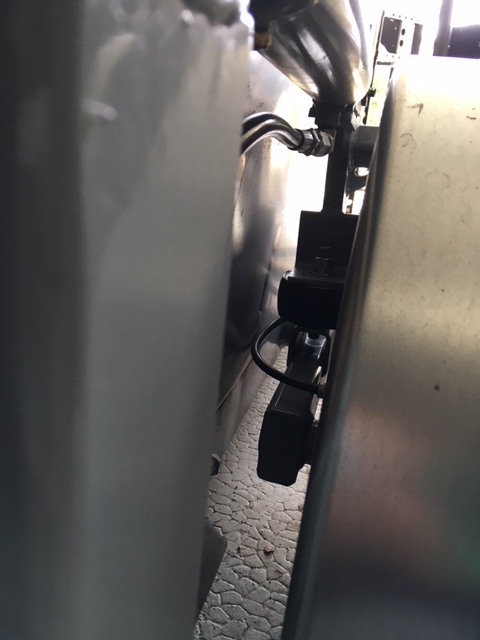

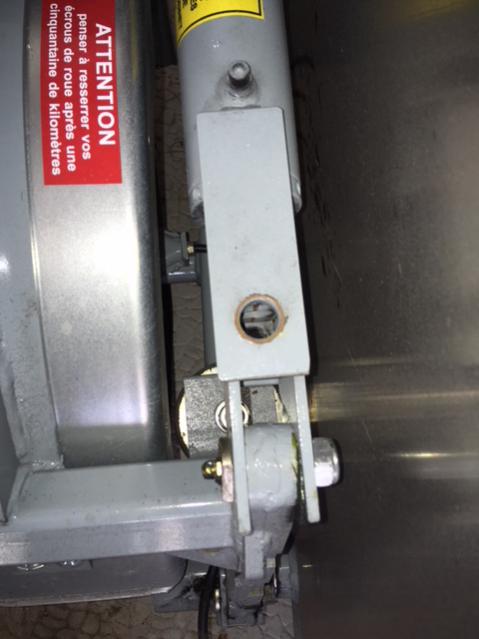

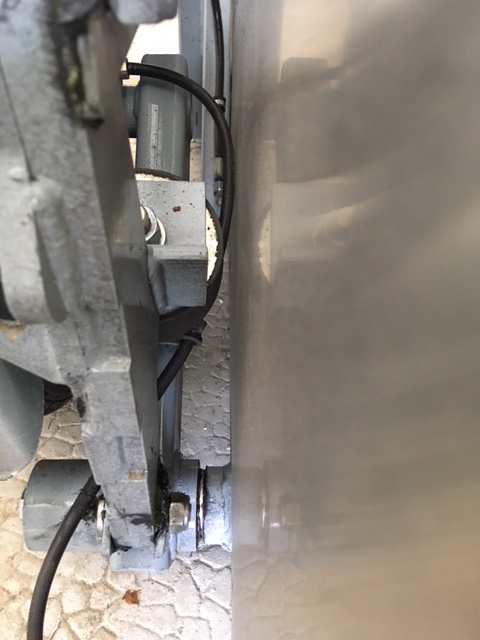

Voilà des photos de la remorque baissée :





Partager ce message


Lien à poster
Partager sur d’autres sites

Salut Raph,



Que de chemin parcouru depuis le Coulter 330 dans la petite Fiat sous le ciel de Rognes ;)



C'était, il y a, ..... 30 ans ? déjà :o

Partager ce message


Lien à poster
Partager sur d’autres sites

Raté c'est Stéf ;)



Tu mènes le monstre aux JOA ?

J'ai un ami (Yanozki) qui sera aussi ravi de le voir et en même temps faire ta connaissance :)
