Micro-minimonture pour APN

Messages recommandés

L'idée me trottait dans la tête depuis longtemps : faire quelque chose d'un peu plus motorisé que la classique planchette pour suivre le mouvement des étoiles.



J'avais pensé à un réveil mais l'aiguille des heures fait un tour en 12 heures et non 24. Je me suis rabattu sur les programmateurs mécaniques qui, eux, font un tour en 24 heures.



Tout le problème était de fixer l'APN sur le programmateur. Voilà ma solution :

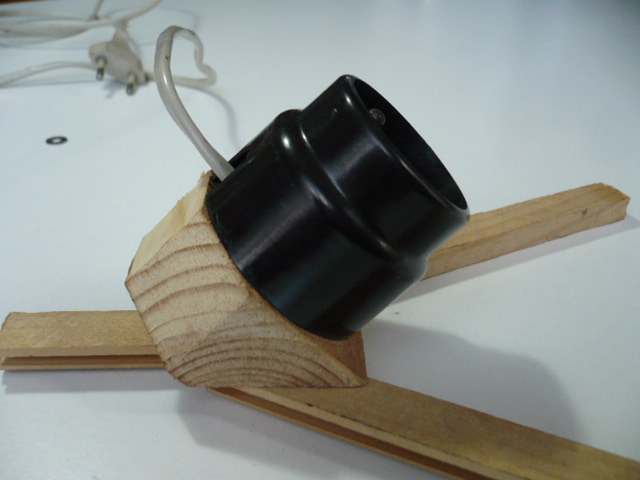

Il y a d'abord une embase qui supporte une prise et qui est inclinée de 45° (il n'y a pas besoin d'une précision formidable)

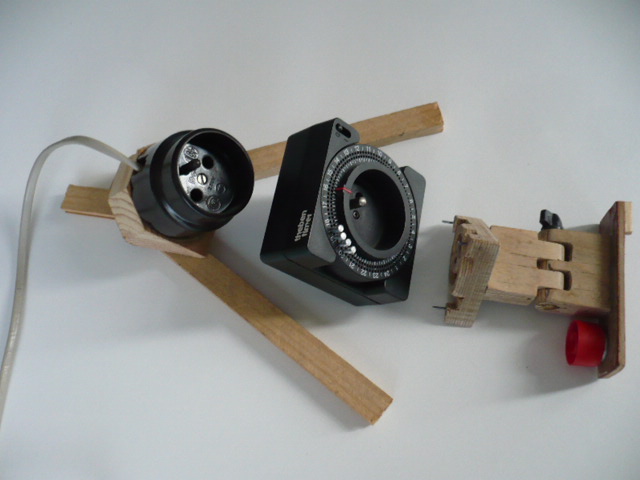

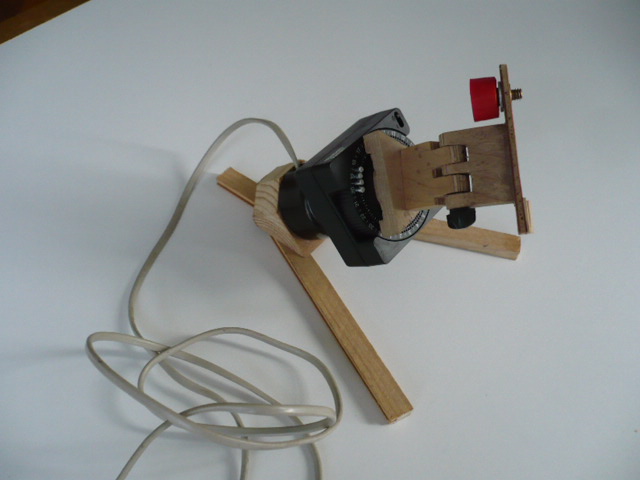

Sur cette embase se branche le programmateur sur lequel se fixe le support de l'APN :






Le matériel : du contre-plaqué ep. 15 et 4, 3 pointes d'un diamètre astucieusement ;) adapté à celui des trous de programmation, une vis papillon, une vis à pas Kodak, un bouchon de bouteille de vinaigre ;) pour visser l'appareil sur le support.






Voilà l'ensemble vu dans un miroir (ben oui, j'ai qu'UN APN :( ) :






Au départ, je pensais utiliser un minipied (acheté 1 euro) dont j'ai copié une partie. mais je disposais d'une vis sur un pied photo ancestral que j'ai utilisée.

Modifié par ChiCyg

Partager ce message


Lien à poster
Partager sur d’autres sites

Le pire, c'est que ça marche sur le ciel. Essais sur Orion en février 2008 (parties centrales des images).

Sans suivi :






Avec suivi :






Compact réglé avec une minute de pose en mode "Ciel étoilé" (l'appareil fait un dark de même durée que la pose et soustrait le dark à l'image, traitement simplifié ;) ). En réglant le programmateur sur l'heure sidérale du lieu (donnée par un logiciel genre Cartes du Ciel) on peut orienter l'appareil directement sur l'ascension droite voulue : elle s'affiche sur le programmateur. Quant à la déclinaison, je pourrais ajouter un petit cercle gradué pour pouvoir la lire avec plus de précision.

Modifié par ChiCyg

Partager ce message


Lien à poster
Partager sur d’autres sites

Geekement génial !!!!

Partager ce message


Lien à poster
Partager sur d’autres sites

Simple et efficace, il fallait y penser !

Une petite crainte quand même de ramener du 220v dehors quand il fait très humide, ce sont des composants destinés à un usage en intérieur...

Partager ce message


Lien à poster
Partager sur d’autres sites

Bien joué ChiCyg! Moi aussi j'envisage depuis quelques temps de me bricoler une micromonture equatoriale mais je n'ai encore rien envisagé de sérieux.

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour



Excelente idée! avec ce petit accessoire, tu peut même faire de la photometrie de précision à moidre frais.



Etmo

Partager ce message


Lien à poster
Partager sur d’autres sites

Si ça n'a pas le Top Brico il n'y a pas de justice.

Simple, pas cher, efficace.

Bravo.

Penses tu que ce système supporterait un reflex ?

Bonne journée.

Luc.;)

Partager ce message


Lien à poster
Partager sur d’autres sites

Une petite suggestion:

quelques raccords de plomberie PVC en 5Omm et une bille en bois du même diam. pour remplacer la "charnière",fort bien faite au demeurant!

Orientation de l'apn plus facile;)

[ATTACH]5249[/ATTACH]

A+



Bip

Partager ce message


Lien à poster
Partager sur d’autres sites

Dommage, il me semble que les Lumix n'enregistre que des images JPEG. Cela vas réduire considérablement les possibilités d'image faible flux.

Partager ce message


Lien à poster
Partager sur d’autres sites

Excellent le coup du timer 220v :)

Et le reste du bricolage ne dépare pas.



Peut être un peu léger pour un Reflex par contre non ? ca tiendrais tout ce poids dessus tu pense ?

Partager ce message


Lien à poster
Partager sur d’autres sites

Merci de vos encouragements :) !



En réponse à vos remarques :



Pour les risques d'électrocution, je pense qu'ils sont assez limités. Déjà, on peut utiliser la terre (ce que je n'ai pas fait), ensuite si on est vraiment inquiet on peut mettre un cache prise sous le support, enfin si on on a encore des doutes, un petit transfo d'isolement, mais je pense que c'est moins dangereux que n'importe quel appareil électrique de jardin (tondeuse, taille haie, ...) surtout qu'a priori, on ne l'utilise pas sous une plus battante :be:



Je n'ai pas essayé avec un reflex (je n'ai qu'un ancien reflex argentique), mais je pense qu'il faudrait résoudre deux problèmes :

a) une fixation plus efficace du support sur le programmateur, sinon le poids du reflex va le décrocher du programmateur, (pour faire simple mon support tient seulement par trois pions dans les trous de programmation),

B) faire que le centre de gravité du reflex soit le plus près possible de l'axe de rotation sinon le système risque de tourner dans le sens de la "roue libre" : ce qui n'est pas évident pour toutes les déclinaisons,



etmo, tu as raison, le lumix n'enregistre qu'en jpeg :( ce qui limite beaucoup les possibilités en photométrie surtout parce que les valeurs des pixels sont réduits à l'intervalle 0-255. C'est à cause de toi, et de tes incitations à suivre P Cyg, que je me suis décidé à décrire ce bricolage ;) . C'est vrai aussi qu'avec une minute de pose la plupart des étoiles brillantes saturent (255 en jpeg), peut-être est-il plus efficace, en photométrie, de laisser filer l'image ?



BipBip Boréalis, il y a sûrement des solutions plus simples peut-être avec du PVC mais la solution est contrainte par la façon de se fixer sur le programmateur (tous ne sont pas identiques). Côté appareil, je me suis inspiré de la partie supérieure du mini-pied (à 1 euro ;) ) que j'avais et dont j'ai copié l'articulation (l'espèce de peigne à trois dents)

Partager ce message


Lien à poster
Partager sur d’autres sites

Superbe idée, génial. L'idéal serait de trouver un mauvais programmateur qui tourne en 23h56min4s.

Partager ce message


Lien à poster
Partager sur d’autres sites

Je ne suis pas sur que les 3 min 56 s se verront sur une focale aussi courte avec des temps de pose de l'ordre de la minute...

Partager ce message


Lien à poster
Partager sur d’autres sites

Par contre pour l'autoguidage on fait comment? :D



Ca doit même être diablement précis, synchronisé sur la fréquence du 220v?

Partager ce message


Lien à poster
Partager sur d’autres sites

On ne se moque pas ;) ni pour les 3mn 56s d'écart, ni pour l'autoguidage, j'ai pas dit non plus que ça faisait du goto :) :)

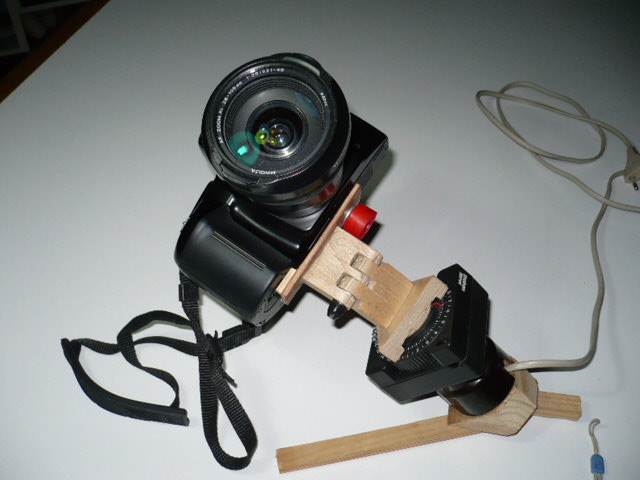

Finalement, je me suis décidé à essayer avec un reflex (argentique donc pas de photo du ciel :( ) :






A priori ça devrait fonctionner mais, dans mon cas, c'est limite-limite quand on pointe près du zénith. Contrairement à ce que je craignais, le support ne décroche pas du programmateur. Le support est mal adapté pour un reflex : il faudrait aussi rapprocher l'axe de déclinaison de façon à réduire la tendance à basculer vers l'avant tout en gardant la possibilité de choisir toutes les déclinaisons. Ca doit être faisable. Quelqu'un essaie ?

Modifié par ChiCyg

Partager ce message


Lien à poster
Partager sur d’autres sites
Merci de vos encouragements :) !



etmo, tu as raison, le lumix n'enregistre qu'en jpeg :( ce qui limite beaucoup les possibilités en photométrie surtout parce que les valeurs des pixels sont réduits à l'intervalle 0-255. C'est à cause de toi, et de tes incitations à suivre P Cyg, que je me suis décidé à décrire ce bricolage ;) . C'est vrai aussi qu'avec une minute de pose la plupart des étoiles brillantes saturent (255 en jpeg), peut-être est-il plus efficace, en photométrie, de laisser filer l'image ?





C'est mort pour photometrie.:cry: Et pour le ciel profond c'est pas favorable non plus.:(

Partager ce message


Lien à poster
Partager sur d’autres sites

pour aller au bout du truc tu pourrais utiliser une fiche 230V que tu enficherais dans le programmateur, fiche "sacrifiée" au travers de laquelle tu ferais passer la vis de fixation de ta "boule" d'orientation....



Je connais pas la résistance à l'arrachement de ce genre de couple prise-fiche, mais ça doit tenir quelques centaines de grammes non???????

Partager ce message


Lien à poster
Partager sur d’autres sites
On ne se moque pas ;) ni pour les 3mn 56s d'écart, ni pour l'autoguidage, j'ai pas dit non plus que ça faisait du goto :) :)

Justement on n'a pas besoin d'une horloge aussi précise que pour un programmateur qui dure plusieurs jours d'affilé

Partager ce message


Lien à poster
Partager sur d’autres sites
Si ça n'a pas le Top Brico il n'y a pas de justice.

Simple, pas cher, efficace.

Bravo.

Penses tu que ce système supporterait un reflex ?

Bonne journée.

Luc.;)



+1



on sera déjà donc au moins 3 à voter pour lui (lui-même, catluc et moi :))

Partager ce message


Lien à poster
Partager sur d’autres sites
+1



on sera déjà donc au moins 3 à voter pour lui (lui-même, catluc et moi :))





+1 !!!!



C'est génial cette idée !

Partager ce message


Lien à poster
Partager sur d’autres sites

:1010:



Simple et efficace ton truc.



Surprenant qu'il n'y ait pas de solutions toutes faites vendues à un prix correct.



Tu pourrais pratiquement lancer ton business sous Ebay.



Bon ciel

Partager ce message


Lien à poster
Partager sur d’autres sites

Moi aussi je vote pour le top brico.

C'est d'une telle simplicité; moi qui cherchais autre chose qu'une planchette, et que la solution était là !!!:cry:

Super j'en avais juste un dans une boîte qui ne servais pas. Dès que j'ai un moment je vais faire le mien :merci:.

Partager ce message


Lien à poster
Partager sur d’autres sites

Le must serait de greffer un truc pour faire la mise en station !

Partager ce message


Lien à poster
Partager sur d’autres sites
Le must serait de greffer un truc pour faire la mise en station !



ben étant donnée le prix du montage, tu peux te permettre de le laisser dehors 24/24 7/7 et donc de s'appliquer un peu pour la 1ere installation (visée sur la polaire et faire quelques circulum polaris)

Partager ce message


Lien à poster
Partager sur d’autres sites

Chapeau pour l'imagination.:o

Et en pleine campagne, loin du réseau EDF, tu peux toujours acheter un convertisseur 12v / 230v pour faire tourner le programmateur sur une batterie.

Partager ce message


Lien à poster
Partager sur d’autres sites

Super!

Comment la partie en bois est-elle maintenue sur le programmeur? Collée?

Partager ce message


Lien à poster
Partager sur d’autres sites
Comment la partie en bois est-elle maintenue sur le programmeur? Collée?
Non, j'utilise 3 clous qui viennent se positionner dans les trous pour les pions de programmation. On le voit sur les 3ème et 4ème photos.

J'ai cherché le même diamètre que les pions et j'ai positionné les trois en me servant de l'anneau avec les heures (que j'avais démonté) pour les pointer précisément sur le triangle en contre-plaqué.
