kiwi74

Recherche photo setup autoguidage

Recommended Posts

Salut tout le monde,



Dans le cadre de la rédaction d'un nouvel article astrophoto, je suis à la recherche de photos de vos configuration astrophoto.



Je recherche tous les types de setup :

  • lunette guide en parallèle du tube
  • lunette guide en parallèle sur une double queue d'aronde
  • camera de guidage sur un diseur optique
  • tous les autres systèmes !!!!



J'aimerai dans la mesure du possible un cadrage composé de l'imageur/instrument guideur, voire de la monture.



Je vous demande de les poster ici.



Merci pour votre contribution ;)

Edited by kiwi74

Share this post


Link to post
Share on other sites

Salut Issam, :)



En voilà une.

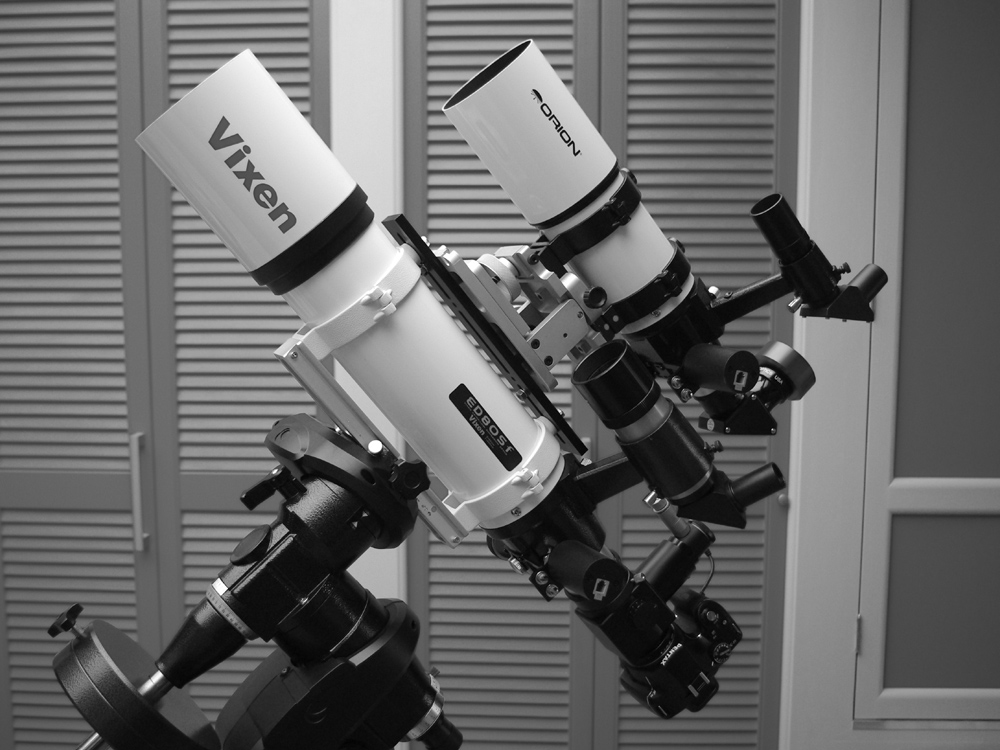

Vixen 80ED-Sf sur CG5 Goto

Orion ShortTube 80 en // sur platine Geoptik micrométrique

La caméra du système LVI SmartGuider est sur le renvoi coudé






@+ ;)



Jack

Edited by JackStrato

Share this post


Link to post
Share on other sites

Merci Jack pour cette première contribution ;)



Heu, est-il possible d'avoir une vue juste du setup, pour mieux le rendre en évidence ???



Désolé, mais j'ai oublié de le mentionner :ninja::boulet:

Share this post


Link to post
Share on other sites

Ok, Issam, pas de problème. Je fais ça dès que possible et je remplace la photo. :);)



Bonne soirée



Jack

Share this post


Link to post
Share on other sites

Salut Kiwi,



Voila mon setup:

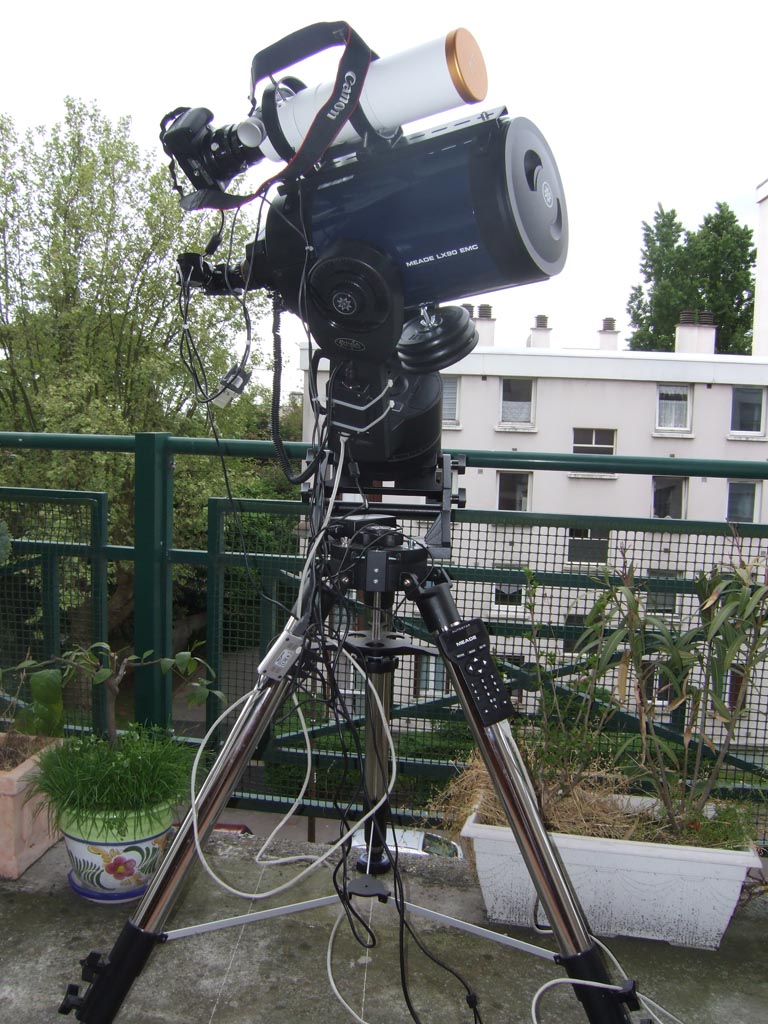

LX200ACF 10" avec lunette WO66/388 en // avec des colliers de guidage

CCD CP8-MS coté imageur et SPC900 à l'autoguidage alternativement sur les 2 instruments selon l'objet visé. :)






Monture LX200 avec table equatoriale maison.



a+



Daniel

Share this post


Link to post
Share on other sites

Voilà mon setup d'autoguidage:







Edited by Franck34

Share this post


Link to post
Share on other sites

Eh eh !!!



Les LX200 ont la cote je vois ;)

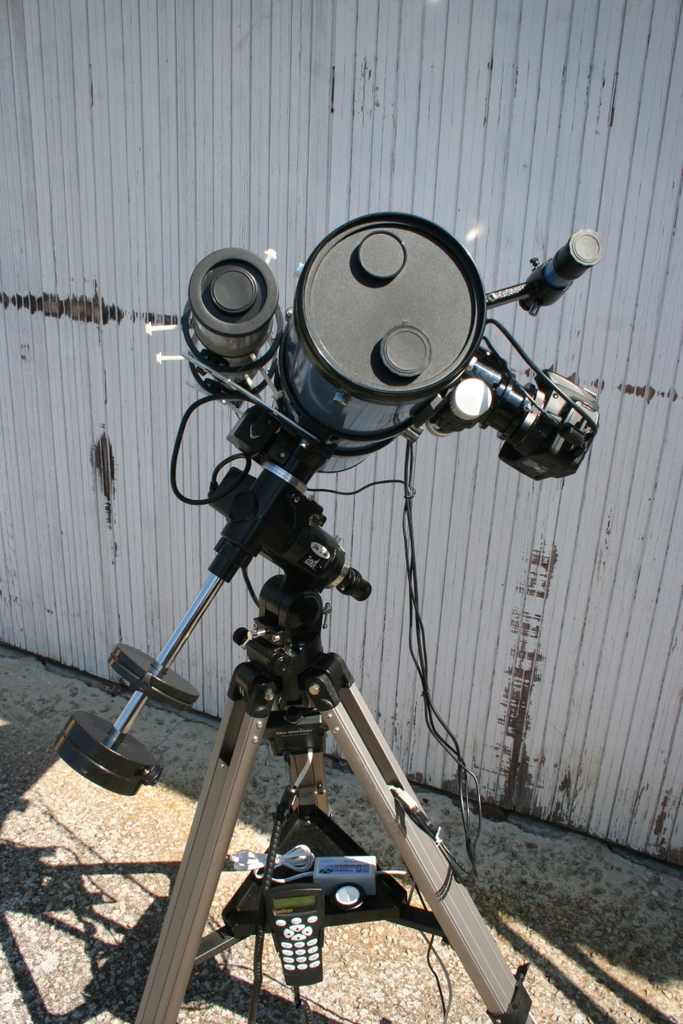

Setup :



imageur : LX200 8" EMC avec roue à filtre motorisée Atik et DSI Pro 3

guideur : mak 90 avec spc 900 sc1 modifiée et réducteur 0.5x

Monture : Orion Atlas EqG

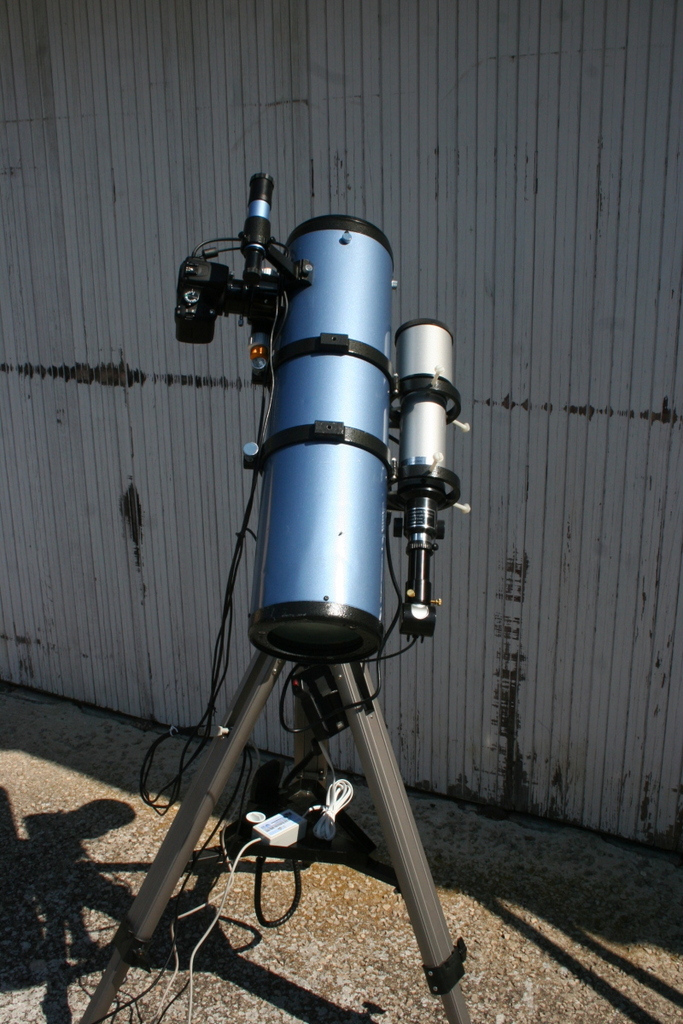

Setup avec le 150/750 :


Edited by Gibehem

Share this post


Link to post
Share on other sites

Salut Issam, :)



J'ai remplacé l'image. Dis-moi si ça te convient. Et si tu as des questions à propos du setup, n'hésite pas ! ;)



Bonne journée



Jack

Share this post


Link to post
Share on other sites

Merci pour vos participations (bon le club des MEADE a montré son matos :rolleyes:).







Salut Issam, :)



J'ai remplacé l'image. Dis-moi si ça te convient. Et si tu as des questions à propos du setup, n'hésite pas ! ;)





Merci Jack, effectivement on distingue mieux ton setup. En plus, le N&B donne un style particulier ;)





Allé, continuez à poster vos installations !!!!!!!



Merci ;à

Share this post


Link to post
Share on other sites

Moi pas avant Noel :'( !!



=D

Franck lui il a un double capteur mais il met une lunette guide :D

(Je pense que c'est quand tu fait de l'interférentiel )





Rémy

Share this post


Link to post
Share on other sites

Bonsoir

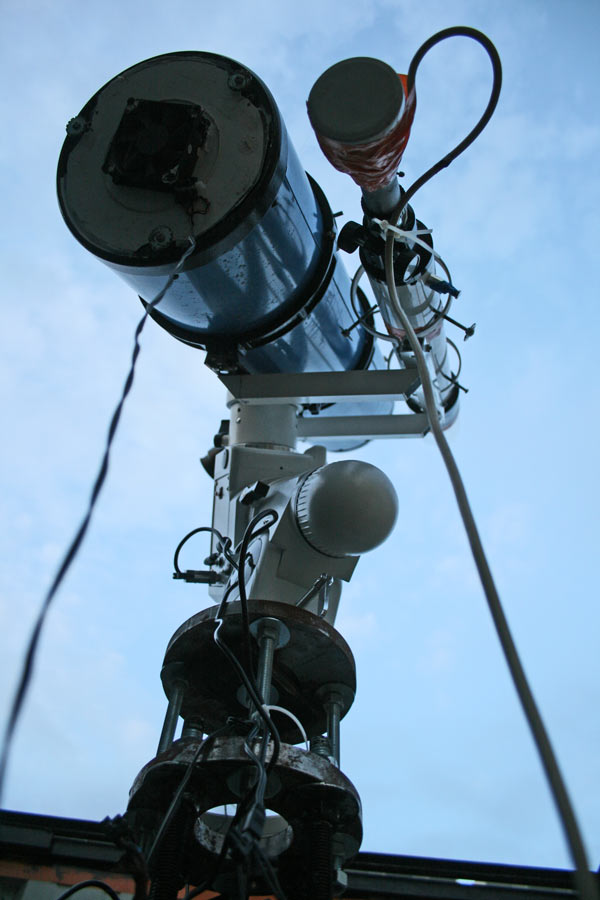

Mon T 1000 (c'est la focale)






Avec le 400D au cul foyer, il m'a permis de détecter de nombreuses exo-planètes.

donc SW 200/1000 sur HQ6 Syntrec

autoguidage SPC900 LP couleur sur lunette SW 70/700

le tout sur pilier

:be:

Share this post


Link to post
Share on other sites
bonjour



tu as un exemplaire d'autoguidage très bas de gamme dans ce post

Pas du tout Gg

il faut simplement que tu pivotes tout pour éviter le mur

bonne journée:D

Share this post


Link to post
Share on other sites

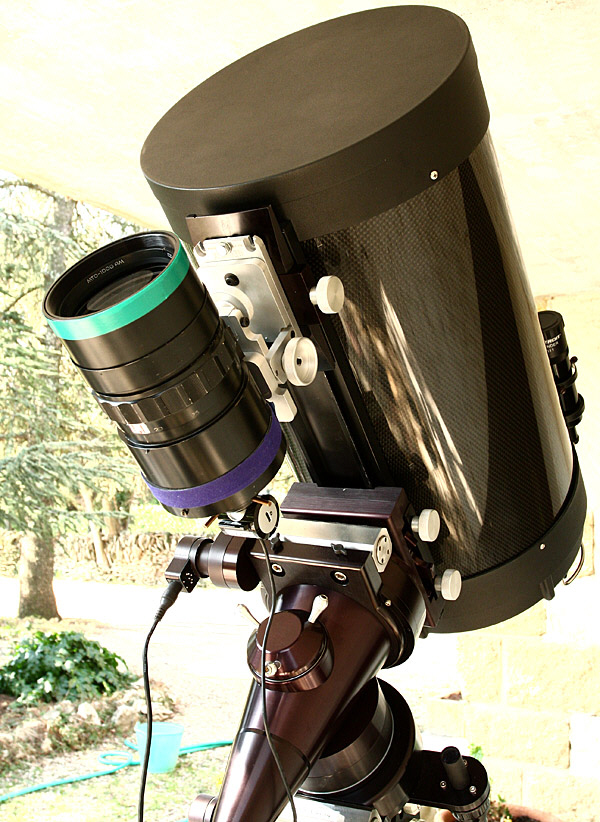

Jp-brahic: Comment s'appelle l'élément gris sur lequel est posé ton MTO stp?

Share this post


Link to post
Share on other sites
Jp-brahic: Comment s'appelle l'élément gris sur lequel est posé ton MTO stp?



C'est une platine micrométrique ;)

Share this post


Link to post
Share on other sites

je te posterai bientot une image de mon set up... tu vas haluciner...

ça fait vraiment clodo à coté de ce matos de fou que je vois ici. Tres bellemécaniques, ça fait envie...

Lio

Share this post


Link to post
Share on other sites

Salut Kiwi 174,



Je te joins mon setup;

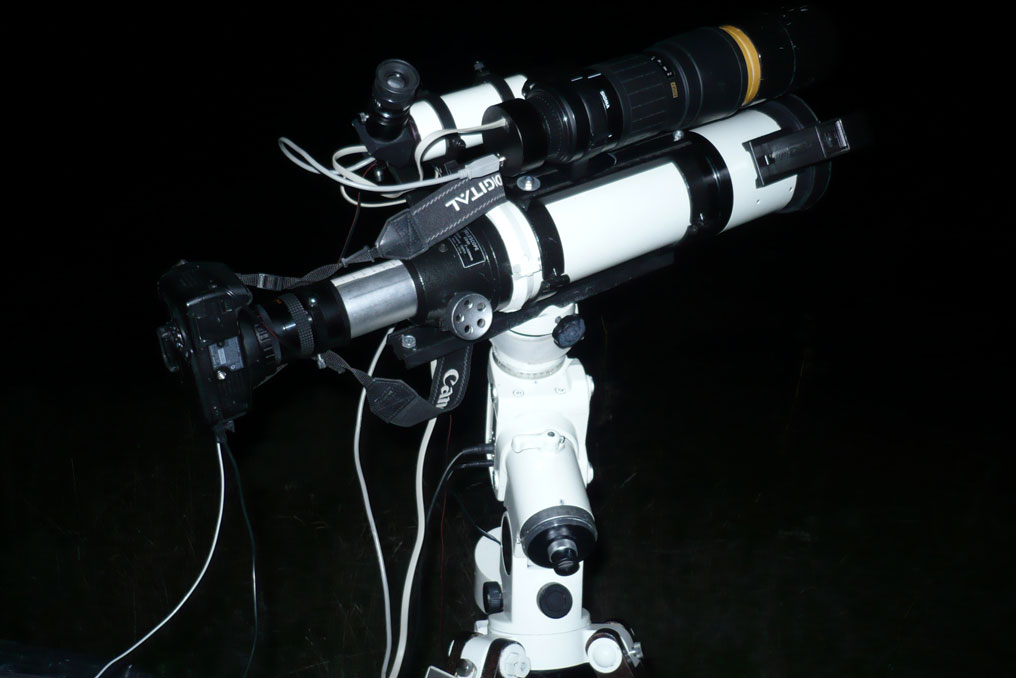

350 d modifié sur ED 80

autoguidage PL1 M sur téléobjectif Sigma APO 300 mm

monture EM 10 B non goto

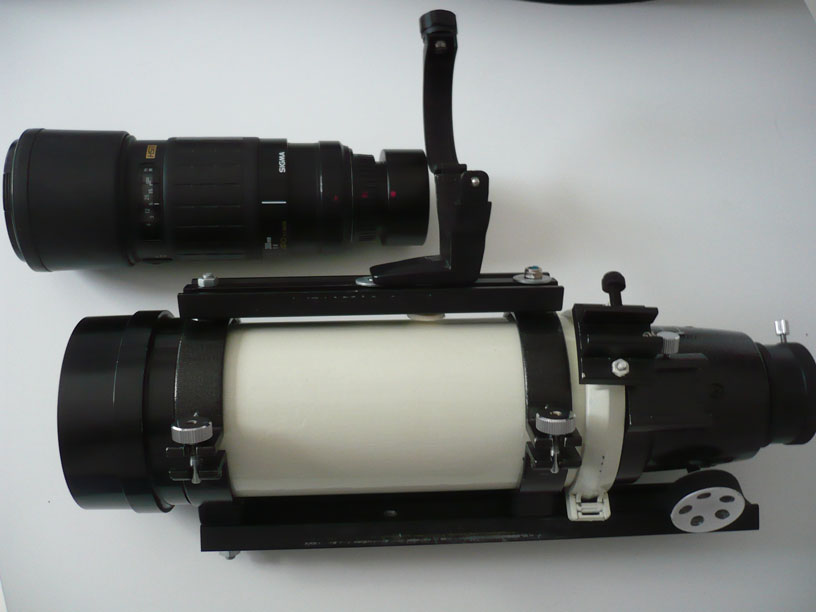

Une meilleure vue de la lulu et de setup d'autoguidage






Cordialement

Pascal

Edited by pascvale13

Share this post


Link to post
Share on other sites

Bonsoir,

Jolie matos;)

Bon ben maintenant qu'on peut choisir le matériel,

ça serait bien de mettre les adresses et les heures d'absence du proprio,merci:be:

yves

Share this post


Link to post
Share on other sites

Bonjour,

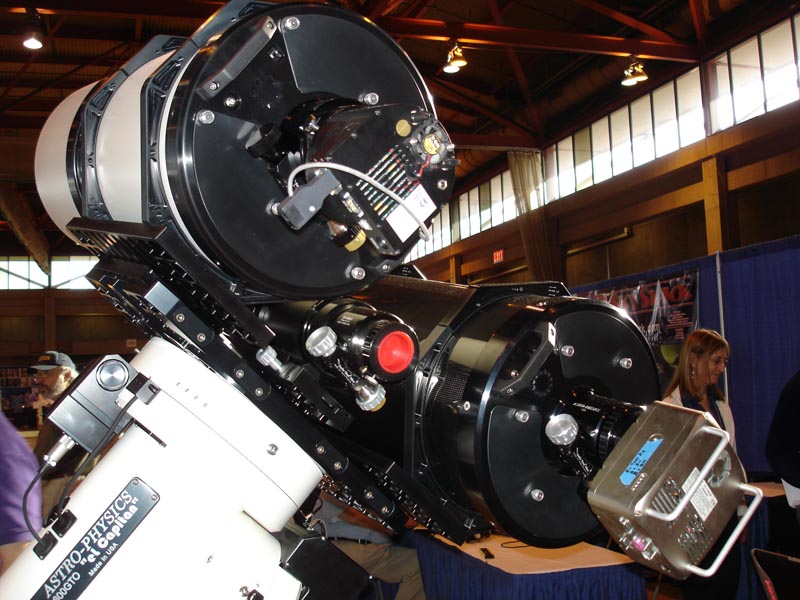

j'image avec une STL11K sur un Mak 12" f12.5.

J'autoguide avec une ST10XE au foyer d'un Riccardi Honders de 305 f3.8.

Et bien sûr une Traveler 105 f6 au centre pour zieuter si tout va bien :be:



Le tout sur une petite 3600GTO...








Ok, je sais déjà où est la sortie...:rolleyes:

Share this post


Link to post
Share on other sites

Merci à tous pour vos contributions ;)



Gerard => de quoi sont composées tes deux barres qui soutiennent la lunette guide ????? As-tu des problèmes de flexion ????



JP Brahic => Avec ta platine micrométrique, disposes-tu d'une grande plage de réglage pour la recherche d'une étoile guide ????



Bon, y a plus qu'à me mettre au boulot !!!!!



S'il y a d'autres photos, n'hésitez pas, ça donnera forcément des idées de config !!!



Merci ;)

Share this post


Link to post
Share on other sites
JP Brahic => Avec ta platine micrométrique, disposes-tu d'une grande plage de réglage pour la recherche d'une étoile guide ????





Merci ;)



oui oui trés grande plage, je n'ai pas mesuré exactement, mais c'est large :) mais bon de toute façon mieux vaut guider sur une étoile le plus proche possible de l'objet visé quoiqu'il en soit;)

Share this post


Link to post
Share on other sites
Gerard => de quoi sont composées tes deux barres qui soutiennent la lunette guide ????? As-tu des problèmes de flexion ????



Bonjour

c'est du tube alu 30/30

aucune flexion je pense

c'est une modif que je n'ai pas encore eu le temps (nuages) d'essayer

avant elle était dessus le tube et ça tanguait grave:be:

Share this post


Link to post
Share on other sites

Merci pour vos précisions ;)



L'article est rédigé, et prêt à être posté. Si vous avez d'autres photos de vos configurations photos, n'hésitez pas.

Share this post


Link to post
Share on other sites

Bonsoir a tous

Je decouvre le post très interressant

Bon je met mont setup pour donner des idée


J'utilise Astrosnap pros pour la MES

J'utilise Guidemaster 2.0.25B pour l'autoguidage avec ma TC2 d'origine

Puis les programmes pour

Atik 314L+ où EOS 300D sur le setup selon l'objet photographier

Super post Issam

En attendant de vous lire

A bientôt . Eric
