Qu'est ce que ce matériel Clavé ?? Oculaire, Barlow ?

Recommended Posts

Bonjour,

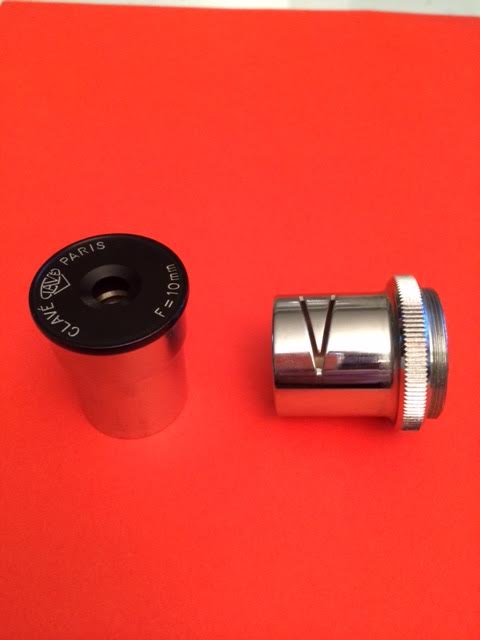

J'ai trouvé ce matériel Clavé. Qui peut me dire de quoi il s'agit ? :cry:



Un oculaire 10mm ?, une barlow ?, un adaptateur mais de quoi ?

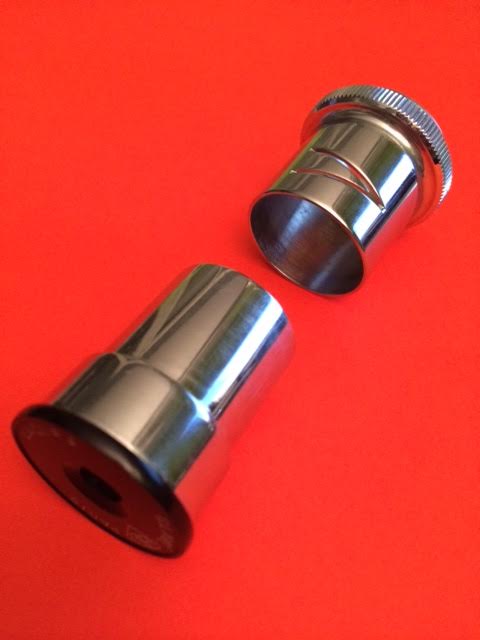

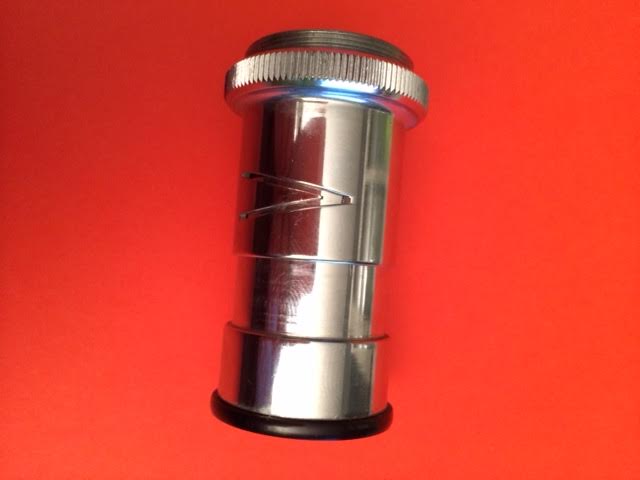

"l'oculaire" s’emboite dans la pièce métallique fendue et à couronne crantée et à bout fileté....mais ça sert à quoi ???:wub:



Mais surtout la première pièce optique marquée Clavé Paris est elle bien un oculaire 10mm ?




Edited by titania54

Share this post


Link to post
Share on other sites

Oculaire de 10 plus porte oculaire qui doit se visser sur un instrulent d'optique. Je mettrai une petite pièce sur un microscope.

Que est le diam de l'oculaire ?

Share this post


Link to post
Share on other sites
Oculaire de 10 plus porte oculaire qui doit se visser sur un instrulent d'optique. Je mettrai une petite pièce sur un microscope.

Que est le diam de l'oculaire ?

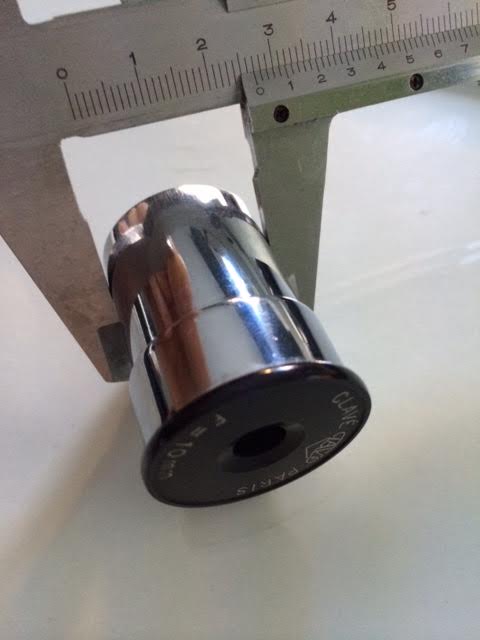

L'oculaire a une jupe "double" dont la partie inférieure fait 27mm (voir la photo)



D'après vous c'est un oculaire d'astro ?


Share this post


Link to post
Share on other sites

Salut



Celui de ta photo ressemble beaucoup a celui-ci, a part le corps qui est entièrement poli sur ton modèle, cette pièce a peut être été refaite, ce qui expliquerait ce détail

Share this post


Link to post
Share on other sites
Salut



Celui de ta photo ressemble beaucoup a celui-ci, a part le corps qui est entièrement poli sur ton modèle, cette pièce a peut être été refaite, ce qui expliquerait ce détail



Ah oui tu as raison.

Mais pourquoi le haut du coulant est il poli sur le mien et non noir ?



Se pourrait il qu'il s'agisse d'un "faux" ??? car le prix demandé est de 75€

Share this post


Link to post
Share on other sites

La partie noire a peut être été poncée et polie, ou alors comme je le disais, cette pièce a été refaite, c' est que des suppositions, je n' ai jamais vu autrement qu' en photos ces oculaires

Edited by jeap

Share this post


Link to post
Share on other sites

La 1ère photo me ferait penser à un oculaire de chercheur. La bague se vissait sur le corps du chercheur et l'oculaire s'emboitait dans la bague permettant ainsi de faire la MAP, mais un chercheur avec un oc de 10mm de focale donnerait un champ restreint. Pourtant j'ai une lunette ancienne avec le chercheur à oculaire interchangeable, l'oc d'origine donne un champ assez réduit ce qui complique le pointage. Donc ce n'est pas impossible.

Cet aspect chromé me ferait pencher pour le chercheur.



Regarde le bas de la dernière page on y voit un RC dont l'oculaire et la bague rappellent tes photos.

http://www.astrosurf.com/astroptics/files/combinaison_doc__clave.pdf

Edited by bosgi
supplément

Share this post


Link to post
Share on other sites

Merci Bogsi



Effectivement sur le renvoi coudé du bas de la doc on voit un tube qui semble avoir un anneau à son extrémité. Le filetage qu'on voit sur ma pièce se visserait dans le "corps" du renvoi coudé.???



Bon ce qui m'intéresse en fait c'est l'oculaire 10mm. Si c'est un vrai Clavé 10mm ça doit pas être mal en astro ? Non ?



Sur le forum d'en face un intervenant dit que les oculaires Clavé ont existé en 2 version : "asymétrique" avec partie supérieure du coulant noire, et "symétrique"comme le mien avec le coulant tout inox.



Différence ??

Share this post


Link to post
Share on other sites

Je ne connais pas la différence mais si ton oculaire se fixait sur le même accessoire que je t'indiquais et bien sache qu'il ne s'agissait pas d'un RC mais d'un redresseur on remarque de l'autre côté du RC une lentille ce n'est donc pas un simple RC.

J'aurais tendance à dire que Clavé reste Clavé et dans la mesure ou le coulant est de 27 c'est facile à adapter.

Share this post


Link to post
Share on other sites

Je ne sais pas si ce modèle "inox" est symétrique, mais dans ce cas:

Il faut rappeler que c'est Clavé qui a donné à la formule optique Plössl ses lettres de noblesse, notamment en commercialisant des modèles dits asymétriques, réputés plus performants que les versions symétriques, plus faciles à réaliser, qui inondent le marché.

http://fr.wikipedia.org/wiki/Oculaire



La dernière page du catalogue propose toute sa gamme "inox", une mode du moment ? Les "clavistes" devraient avoir la réponse. Essaie d'en contacter un.



Pour l'autre pièce, il s'agit sans doute d'une embase qui devait se visser sur un RC (ou un redresseur).



J'avais vu aussi cette annonce ;)

Share this post


Link to post
Share on other sites

;)c'est un clavé chromé des années 60 avec des verres fabriqués par un fabricant français qui a disparu dans les années 70



un contraste extraordinaire avec des blancs vraiment blancs et des noirs vraiment noirs



Chris

Share this post


Link to post
Share on other sites
;)c'est un clavé chromé des années 60 avec des verres fabriqués par un fabricant français qui a disparu dans les années 70



un contraste extraordinaire avec des blancs vraiment blancs et des noirs vraiment noirs



Chris



Super :)



Maintenant il ne reste plus qu'à trouver un adaptateur 27/31.75 pour l’essayer :wub:



Çà existe ?

Share this post


Link to post
Share on other sites

Pour les oculaires Clavé classiques sache que les douilles sont interchangeables. Je possède certains oc de même focale aux deux coulants, pour le coulant 27mm soit j'utilise une bague que je me suis fait tourner soit je dévisse une douille en 31.75 et je l'adapte sur l'oc. Sans leur douille les deux oculaires de 25mm sont parfaitement identiques. Si la douille de cet oculaire de 10 se dévisse

tu peux te faire tourner une douille en 31 qui se vissera ou une bague au coulant 27/31. Dans l'immédiat tu dois pouvoir bidouiller une bague avec des tube de médicaments ou de pellicules photo.

Share this post


Link to post
Share on other sites
Pour les oculaires Clavé classiques sache que les douilles sont interchangeables. Je possède certains oc de même focale aux deux coulants, pour le coulant 27mm soit j'utilise une bague que je me suis fait tourner soit je dévisse une douille en 31.75 et je l'adapte sur l'oc. Sans leur douille les deux oculaires de 25mm sont parfaitement identiques. Si la douille de cet oculaire de 10 se dévisse

tu peux te faire tourner une douille en 31 qui se vissera ou une bague au coulant 27/31. Dans l'immédiat tu dois pouvoir bidouiller une bague avec des tube de médicaments ou de pellicules photo.



Tu penses que je peux dévisser une douille 31.75 d'un autre oculaire de marque quelconque et la visser sur le Clavé en 27 ?



Comme j'habite dans un endroit isolé je ne vois qui peut me tourner une douille :wub:



Sinon Skymeca pourrait peut être faire un adaptateur 31.75/27 comme les réducteurs 50.8/31.75 ?

Edited by titania54

Share this post


Link to post
Share on other sites

:rolleyes:quel diamètre a le filetage du raccord?

et du corps du raccord?



si çà se trouve, le filetage duraccord rentre dans un porte oculaire de 31,75mm



moi j'utilise des adaptateurs 31,75/27 métal ou pvc

Chris

Share this post


Link to post
Share on other sites
Tu penses que je peux dévisser une douille 31.75 d'un autre oculaire de marque quelconque et la visser sur le Clavé en 27 ?



Comme j'habite dans un endroit isolé je ne vois qui peut me tourner une douille :wub:



Sinon Skymeca pourrait peut être faire un adaptateur 31.75/27 comme les réducteurs 50.8/31.75 ?



en regardant mieux, je pense que l'adaptateur est fait pour se visser sur les porte-oculaire des lunettes perl vixen au vissant 36,4mm



donc non utilisable ailleurs!



Chris

Share this post


Link to post
Share on other sites
Tu penses que je peux dévisser une douille 31.75 d'un autre oculaire de marque quelconque et la visser sur le Clavé en 27 ?



Comme j'habite dans un endroit isolé je ne vois qui peut me tourner une douille :wub:



Sinon Skymeca pourrait peut être faire un adaptateur 31.75/27 comme les réducteurs 50.8/31.75 ?

Hélas non, je me suis peut être mal expliqué. je dispose d'oculaire Clavé aux deux coulants et les douilles sont interchangeables mais ça ne doit pas fonctionner avec une douille d'une autre marque. L'autre solution serait d'acquérir un autre oc Clavé au coulant 31.75.

Share this post


Link to post
Share on other sites
Hélas non, je me suis peut être mal expliqué. je dispose d'oculaire Clavé aux deux coulants et les douilles sont interchangeables mais ça ne doit pas fonctionner avec une douille d'une autre marque. L'autre solution serait d'acquérir un autre oc Clavé au coulant 31.75.



Je croyais que Clavé n'avait fait que du 27 et du 50 mm comme coulant

Share this post


Link to post
Share on other sites

Que nenni je suppose que Clavé s'est adapté à la concurrence et pour cela ils ont gardé le corps de l'oculaire et n'ont changé que la douille. Il me semble qu'à partir d'une certaine date la possibilité du choix du coulant était proposée dans le catalogue et ceci pour tous les accessoires.

Share this post


Link to post
Share on other sites

J’ai reçu le Clavé ce matin avec la bague de chercheur.



J'ai entouré la jupe de ruban Chatterton pour augmenter le coulant.



J’ai testé l’oculaire de jour sur une 80ED par rapport à un Pentax XW 10 :



-Le positionnement de la “platine” d’oeil noire marqué Clavé fait que l’on ne voit pas l’intégralité du champ.....pourtant réduit. Il faut incliner le regard pour voir les bords du champ comme sur un Explore Scientific ou Nagler 80°......je n’aime pas. Je préfère voir tout le champ d'un coup comme avec le Pentax. :cry:



-La transmission lumineuse me semble moins bonne que dans le Pentax et l’image un peu plus jaune......:cry:



-Mais......le piqué au centre du champ est incomparable. J’ai pu voir facilement des détails fins qui étaient difficiles dans le Pentax. Presque l’impression d’avoir un autre instrument pour le piqué. :):wub:



Il faut que je vois si Jupiter au Mak 180 rentre en entier dans ce trou de serrure.....?? A mon avis en planétaire pur sur des petits objets comme Mars, des rainures lunaires ou des craterlets ça dépote !! :)

Share this post


Link to post
Share on other sites

Meilleur piqué au centre qu'un Pentax de façon aussi criante... C'est quand même etonnant.



Pour le relief d'oeil, rien d'étonnant ; c'est un Plössl. En ciel profond ça sera confortable, mais là tu l'as testé en plein jour (pupille contractée) du coup c'est difficile.

En lunaire à mon avis te faudrait une barlow devant pour faire sortir un peu le relief d'oeil. Ca devrait donner un très bon 5mm...



Amicalement, Vincent

Share this post


Link to post
Share on other sites
Meilleur piqué au centre qu'un Pentax de façon aussi criante... C'est quand même etonnant.



Pour le relief d'oeil, rien d'étonnant ; c'est un Plössl. En ciel profond ça sera confortable, mais là tu l'as testé en plein jour (pupille contractée) du coup c'est difficile.

En lunaire à mon avis te faudrait une barlow devant pour faire sortir un peu le relief d'oeil. Ca devrait donner un très bon 5mm...



Amicalement, Vincent



Vraiment le piqué m'a paru UN PEU meilleur que celui du Pentax mais indubitable. J'ai refait l'essai pendant une heure sur différentes cibles. Bon c'est avec un grossissement qui était de 50x seulement et à 300-400m car de jour je ne voulais pas que ça turbul trop.



Par contre côté clarté, neutralité des couleurs, confort.....et bien sûr champ le Pentax est NETTEMENT devant.



A voir sur le ciel demain.....

Share this post


Link to post
Share on other sites

:rolleyes:ces oculaires ont avant tout été faits pour des optiques à f/d=15 sur des montures super stables style observatoire



l'idée de plaquer l’œil à l'oculaire ne posait pas de problème car il n'y avait alors pas de bougé



je les conseille à des instruments à f/d>8 où la courbure de champ et la coma deviennent négligeables

Share this post


Link to post
Share on other sites
:rolleyes:ces oculaires ont avant tout été faits pour des optiques à f/d=15 sur des montures super stables style observatoire



l'idée de plaquer l’œil à l'oculaire ne posait pas de problème car il n'y avait alors pas de bougé



je les conseille à des instruments à f/d>8 où la courbure de champ et la coma deviennent négligeables



Ca tombe bien j'ai justement un Maksutov à F/D = 15 et je suis très content de la stabilité et du suivi en azimutal de ma nouvelle monture AZ-EQ6 :)



Testé le Clavé hier sur Jupiter à 270x......mais trop de turbulence pour juger:wub:

Share this post


Link to post
Share on other sites

Salut

Je fais remonter ce sujet sur la marque Clavé.

Je possède quelques oculaires mais uniquement en 27mm. Un collègue astram dispose d'un 45mm coulant 50mm. Sachant qu'il existait dans ce coulant la série dite "Pic du midi", je voulais savoir si elle se distinguait extérieurement et qu'elle était la particularité de la combinaison optique.

Share this post


Link to post
Share on other sites

même combinaison optique plossl asymétrique

après il y a les chromés jusqu'à fin des années 60 et les non chromés ensuite

les chromés : verre paramantois

les non chromés : verre schott

Share this post


Link to post
Share on other sites
même combinaison optique plossl asymétrique

après il y a les chromés jusqu'à fin des années 60 et les non chromés ensuite

les chromés : verre paramantois

les non chromés : verre schott

D'accord pour toutes ces différences mais pourquoi la série dite "Pic du midi" est plus prisée. Je connaissais l'évolution du matériel Clavé. J'ai 5 oc en 27 mm de coulant : 6, 8 12, 16 et 25mm. Seul ce dernier est en verre schott. J'ai aussi une barlow et deux RC.

Y a t-il un moyen de dater l'oculaire en 50 de mon ami, à l'instar de ceux en 27.

Share this post


Link to post
Share on other sites

datation au carbone 14 provenant d'une supernova:be::be::be:

datation avec la différence chromé-pas chromé

après clavé a fabriqué en parallèle du 50 et du 2"

mais jusqu'à quand je ne sais pas exactement

Share this post


Link to post
Share on other sites
datation au carbone 14 provenant d'une supernova:be::be::be:

datation avec la différence chromé-pas chromé

après clavé a fabriqué en parallèle du 50 et du 2"

mais jusqu'à quand je ne sais pas exactement



Va pour le Carbone 14 mais seulement si mes oculaires résistent au procédé de datation. :b:

Bon sérieusement, on va pas se prendre le choux c'est de la pure curiosité.



En tous cas j'ai essayé l'Erfle de 32mm, sur la lunette 154. eh ben c'est la claque, un véritable Hublot ouvert sur le cosmos. Désolé pour le hors sujet.
