Mon secondaire a un bon fond ou l'alignement facilité

Recommended Posts

Comme je pense beaucoup de débutant, un de mes principaux problèmes est le manque d'expérience !



J'ai bien lu des tonnes de FAQ, de post et même visionné de jolies animations et de belles photos. Le problème est toujours le même tant que l’œil/cerveau n'a pas vu et identifié quelque chose il a du mal à le reconnaître. Du moins c'est valable pour moi (en plus avec une vision moyenne et vieillissante, ça ne s'arrange pas).



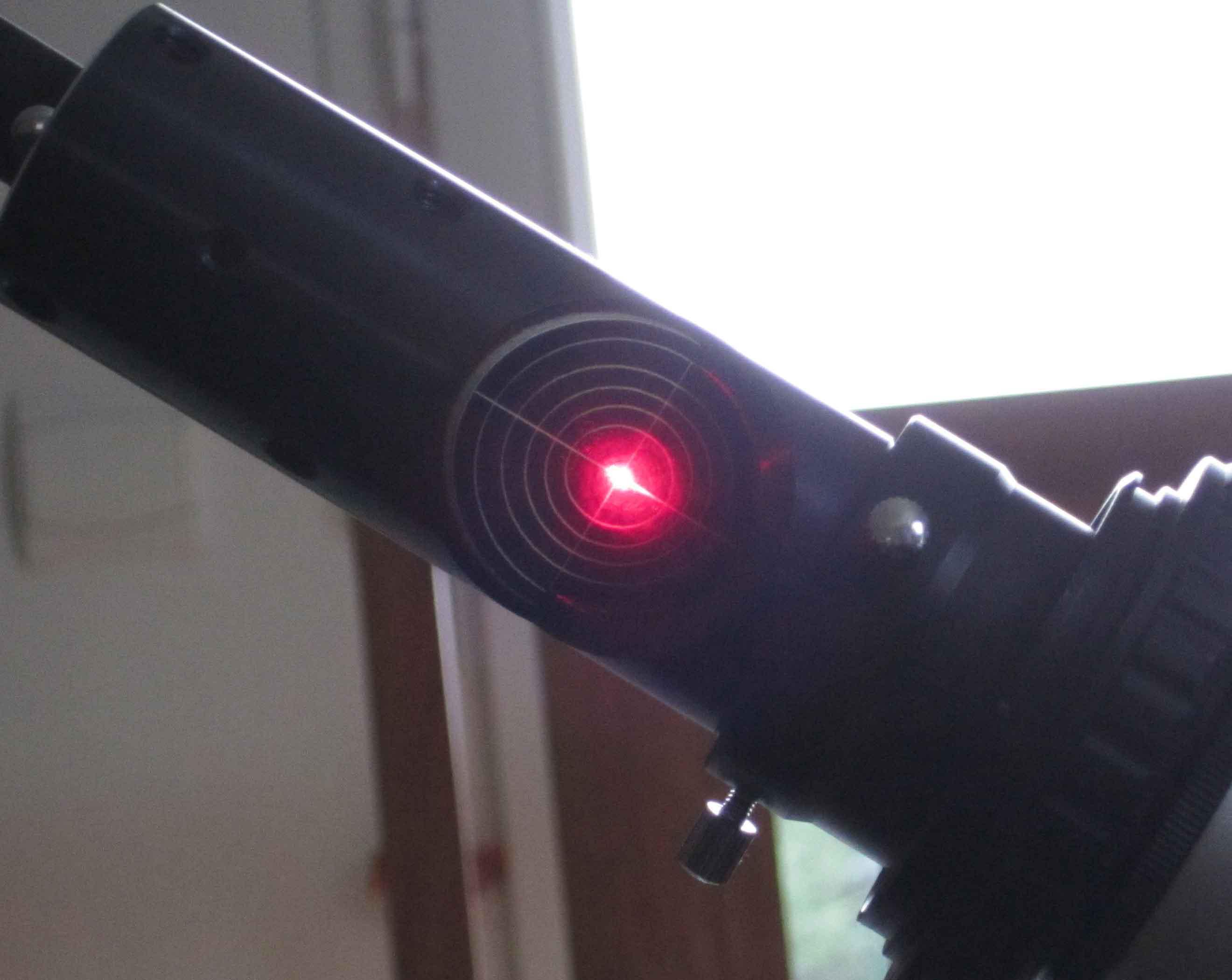

Une des premières étapes de la collimation d'un tuyau c'est l'alignement des différents composants, on peut espérer un PO aligné sur un tube commercial et ne pas y toucher.

L'élément suivant est le miroir secondaire, même si il est à peu près correcte à la sortie du carton 2 ou 3 essais de collimation et tripotage de vis vont le mettre dans les choux.

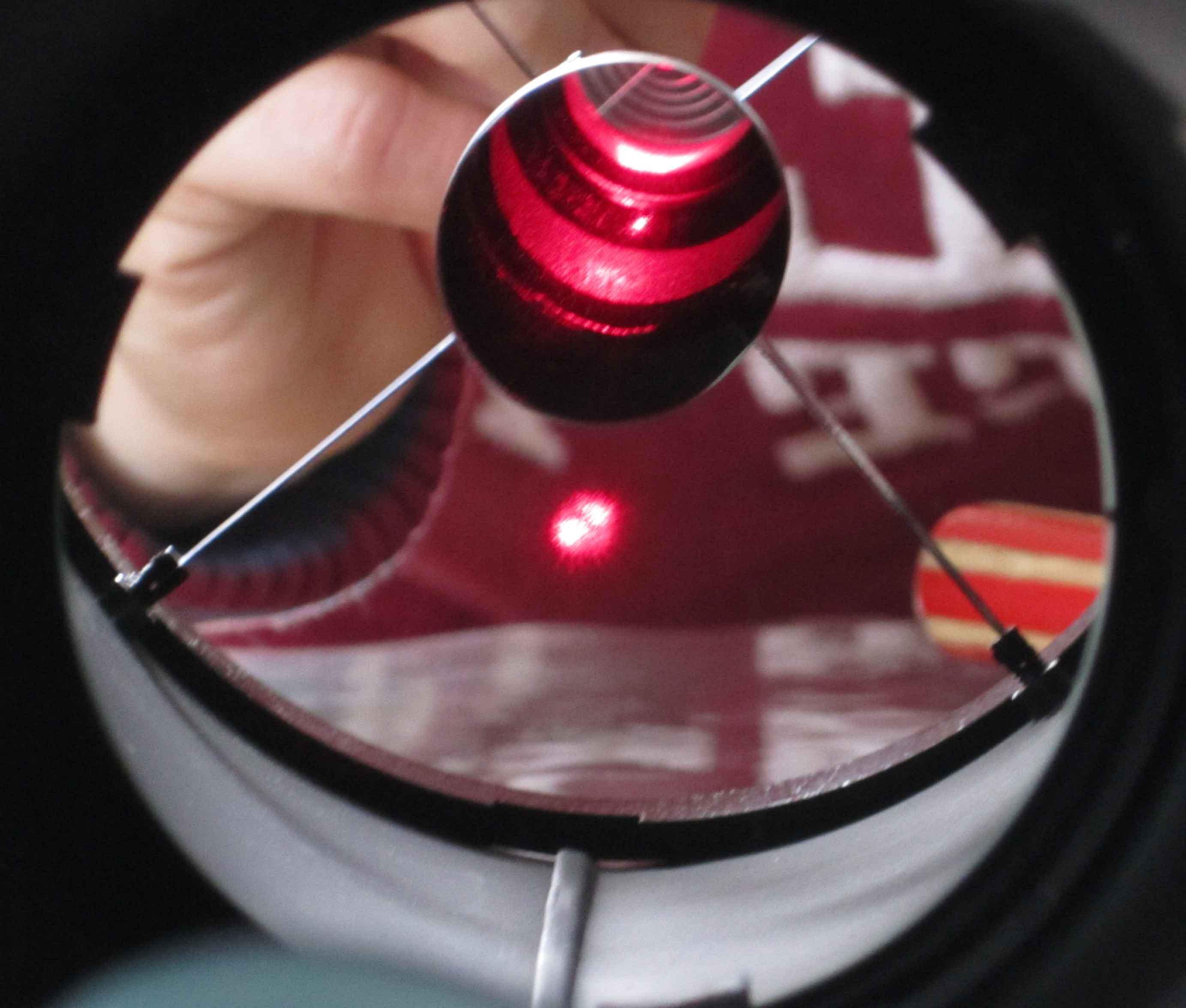

La théorie, si l'on excepte l'offset, est simple. Il doit être dans l'axe du tube, à la hauteur du porte oculaire et lui faire face. Pratiquement, il faut les pattes de l'araignée de même longueur, régler l'avancement du porte secondaire avec la vis centrale sur la noix de réglage de l'araignée et faire pivoter le porte miroir secondaire autour de l'axe de la vis centrale. Pas d'action sur les vis de réglage d'inclinaison du secondaire, sauf à les dévisser pour permettre l'action sur la vis centrale.



A un moment il faut utiliser soit un cache percé ou mieux un cheshire pour visualiser l'emplacement du miroir secondaire et guider son positionnement.

Cauchemard, il faut identifier clairement le bord du tube dans le PO et le bord du miroir secondaire, le tout avec la réflexion du primaire, quelques images d'oeillet, 2 ou 3 croix d'araignée et de cheshire qui vienne perturber un vision déjà floue car les lunettes sont sur le front et pas sur le nez.



Lors de mes recherches documentaires, je suis tombé une une idée sympathique. Simplifier cette vision cauchemardesque en utilisant un cache interposé entre le primaire et le secondaire. J'essaye et bingo ça marche la vision se dégage, mais c'est pas encore ça j'ai des frontières de noir et de gris, peut mieux faire.



J'ai amélioré le système et là c'est easy pour visualiser la position du secondaire.



C'est mon starblast qui a servi de cobaye, la technique sera rodé pour le suivant ...



[Hors-sujet]

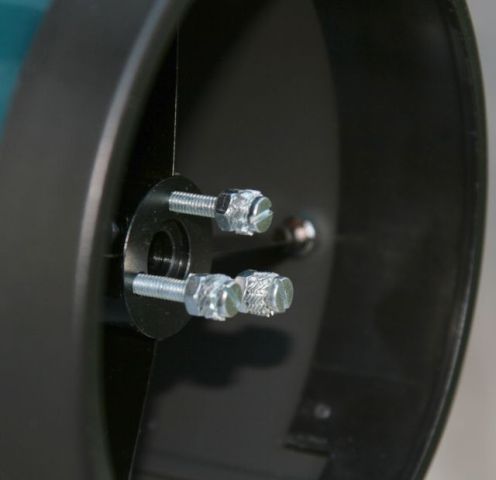

J'ai remplacé les vis BTR par les traditionnels Bobknobs du bricoleur du dimanche, à savoir boulons de 4, écrou et empilement de rondelles éventail.


[/Hors-sujet]

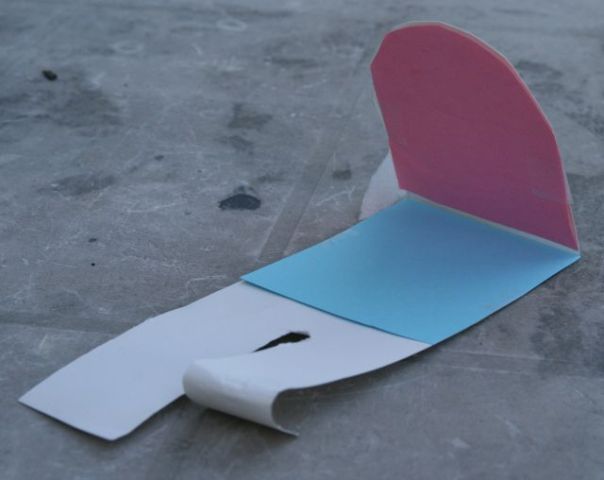

Le cache, un morceau de canson blanc pour la version numéro 1, avec des additifs couleur pour la V2:




La partie rose est interposée entre le secondaire et le primaire, le bleu est en arrière plan.

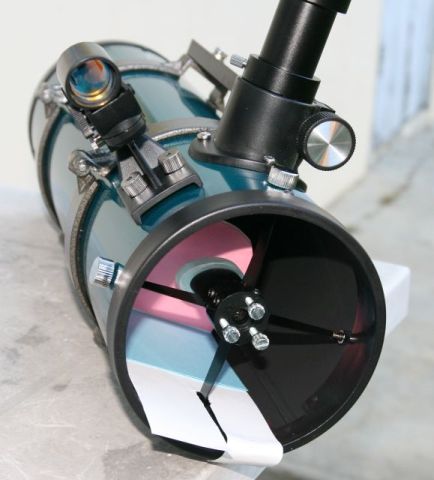

L'ensemble en position:

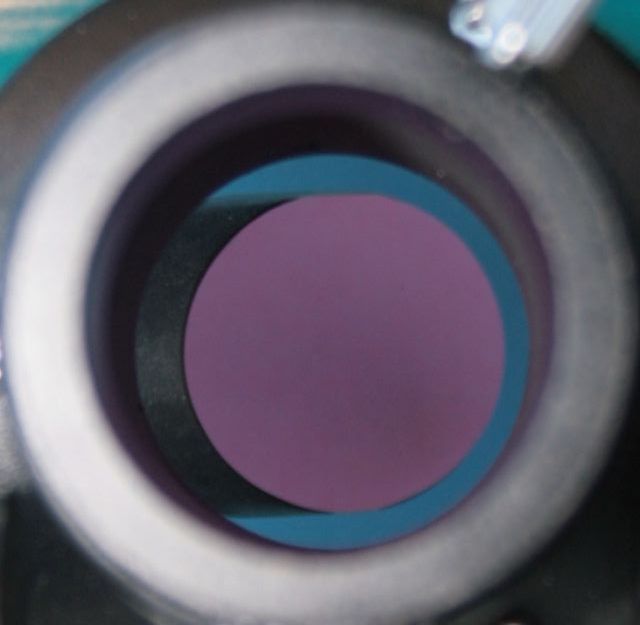

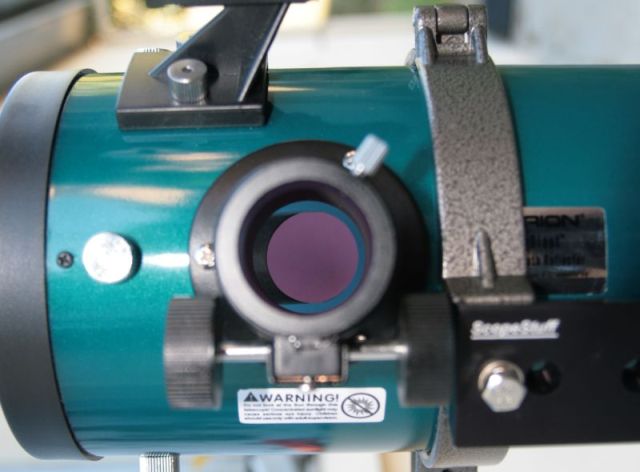

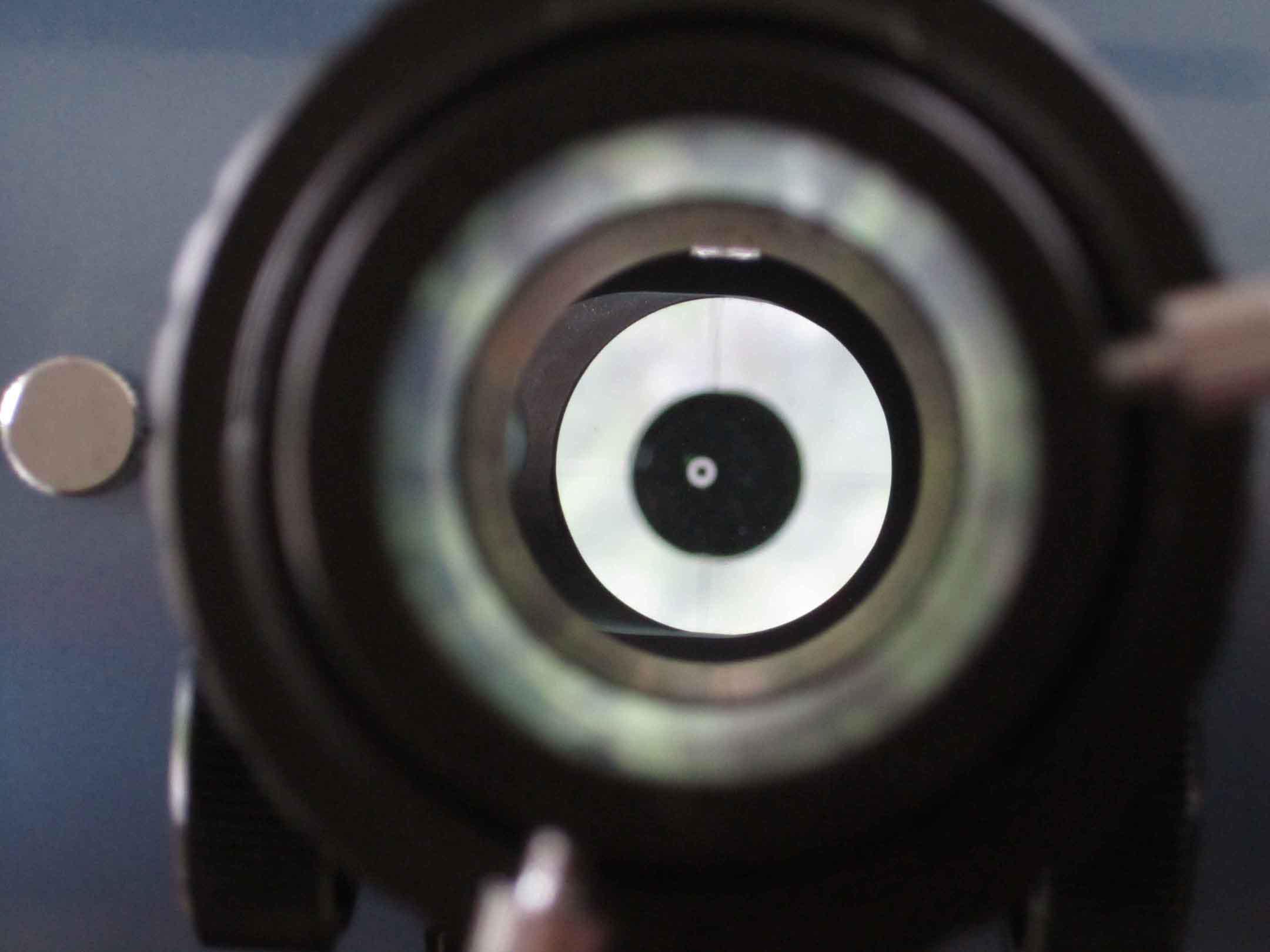

La vision du secondaire (je n'ai pas pu/su faire de photo au travers du cheshire):







(Pour effectuer le réglage, il faut amener la visualisation de bord interne du tube/PO à un diamêtre légerement supérieur à celui du bord du miroir secondaire.)



Tous les éléments sont clairement identifiables, le bord interne du tube ou du PO, le bord du miroir secondaire, le support du miroir secondaire. Il n'y a plus d'éléments perturbateurs dans le champ de vision.



L'amusant est qu'une fois que l’œil/cerveau a identifié ces composants, il les retrouve plus facilement lorsque le cache est absent.

Le positionnement de précision du secondaire m'est plus facile avec mon environnement simplifié et coloré.



Si ça peut aider ...
