Jumelles "Yeux de hibou" Perl sur monopode/trépied photo

[Le Gnou]

Bonsoir à toutes et tous,



Un "premier jet" bricolé avec ce que j'avais sous la main (les "yeux de hibou" Perl peuvent être démontés assez facilement).



















Ça peut même servir de chercheur en terrestre ( sur les montures exotiques du gnou* ) :





Seul inconvénient, le trou reliant les deux branches est de diamètre 8 millimètres.



Idéalement, il faudrait un manchon réducteur de ce genre :

Image © https://www.faynot.com/manchon-reducteur.html

...mais avec un pas Kodak au lieu du M6, et une vis noyée au niveau du point rouge (M'dame/M'sieur Perl, pourriez pas faire ça ?)...



Je vais voir pour bricoler ça dans les jours à venir (ayant des tarauds des 2 filetages)...

Il s'agissait juste de voir si c'était utilisable... et ça l'est.





*

Un jour, je vous parlerai de mes multiples adaptations et bidouillages de l'AZT6....un jour...



[Le Gnou]

Vous l'attendiez toutes et tous, voilà.... la version 2 !



La foule : ouiiiiiiiiiiiiii

(Comment ça non ? Bon, tant pis*)



Avec un truc-bidule du genre, trouvé dans le rayon "gonflage" :







Côté jumelles :

Une vis de 8 coupée, un mini écrou qui puisse passer dans le truc-bidule :



Et voilà ! **







De l'autre côté :

Une vis de 6 coupée, un manchon de raccordement (taraudé au pas Kodak d'un côté), et sciage de la partie entourée du truc-bidule :



Après perçage, la vis de 6 passe dans le truc-bidule :



Il n'y a plus qu'à visser le manchon :





Avantages :

- pas de modification des yeux de hibou

- la partie avec le manchon se vissant, ça permet, si on ne la met pas, d'utiliser comme habituellement les yeux de hibou













*

Comme disait Charly Oleg (t'as la réf. ? Aïe...)



**

En français dans le texte

Modifié 6 mars par Le Gnou

[chrismlt]

Tu dois bien t'éclater avec ces jumelles. Faut que j'en demande au père noel l'an prochain.



[xs_man]

Salut le Zébu,



Excellent bricolage !



De mon côté je regrette vraiment que personne n'ai la bonne idée de proposer un serre-tête

ou un casque léger modifié pour le maintenir en place devant les yeux.

Comme ça plus besoin de les tenir à la main ni sur un pied, liberté totale pour observer !



Albéric



[fdudu]

Bien joué 👍

Modifié 5 mars par fdudu

[SBRCoach]

idem pour le serre tête ... je cherche ... ça serait NICKEL... c'est ce qui manque à mes Hiboux



Sinon, sympa le bricolage 👌

[SBRCoach]

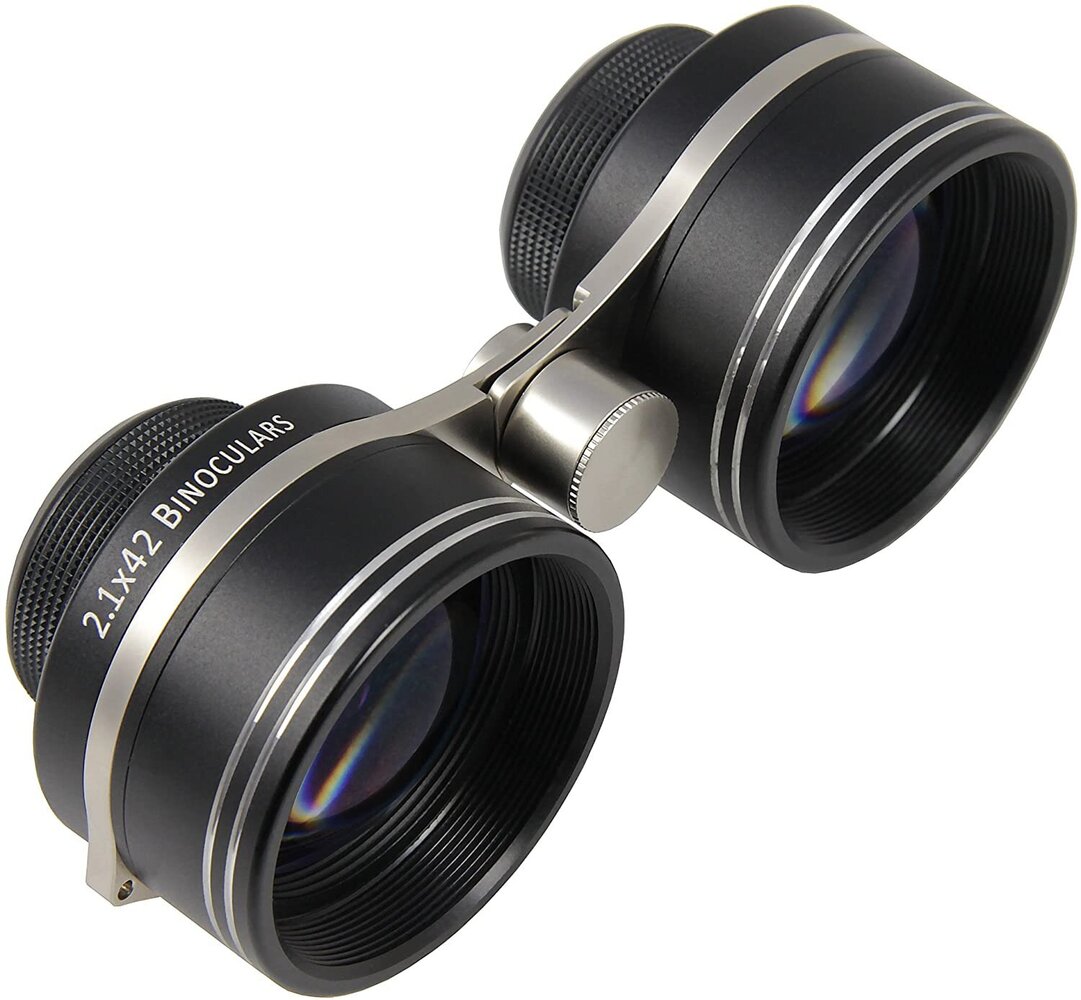

Moi j'ai celles là .. Les Omegon ... champ de vision 26°



Modifié 6 mars par SBRCoach

[Bernard Augier]

Regardez un peu par là  😉

Le montage sur casque de chantier c'est amusant et efficace 😄

D'ailleurs je ne vois pas l'interet de monter ces jumelles sur pied, puisque c'est à main levée qu'elles sont agréables. La vison est champ large sans aucuns tremblements, comme avec les jumelles stabilisées. C'est ça qui surprend le plus en premier lieu. Le gain de magnitude c'est top, au moins +1,5.

Modifié 6 mars par Bernard Augier

[Le Gnou]

il y a 31 minutes, Bernard Augier a dit :

D'ailleurs je ne vois pas l’intérêt de monter ces jumelles sur pied

Ce peut être un monopode, un parallélogramme*...





*

Bien évidemment, envisager l'achat d'un parallélogramme juste pour ce genre de jumelles...



[xs_man]

Il y a 2 heures, Bernard Augier a dit :

Regardez un peu par là  😉

Le montage sur casque de chantier c'est amusant et efficace 😄

D'ailleurs je ne vois pas l'interet de monter ces jumelles sur pied, puisque c'est à main levée qu'elles sont agréables. La vison est champ large sans aucuns tremblements, comme avec les jumelles stabilisées. C'est ça qui surprend le plus en premier lieu. Le gain de magnitude c'est top, au moins +1,5.



Voilà, merci pour ces exemples d'adaptation !



Albéric



[SBRCoach]

Ah oui le coup du casque ... ça pourrait marcher ... Comme ça allongé sur une chaise longue tranquille sans fatiguer les bras à siroter une bière bien fraiche en plein été !



Merci pour le lien ...

[Le Gnou]

Le 06/03/2024 à 19:25, SBRCoach a dit :

Ah oui le coup du casque ... ça pourrait marcher ...

Ou encore une visière de protection comme celle-ci :

https://www.bricomarche.com/p/visiere-de-protection-grillagee-bestgreen/3505390984994

...en enlevant la partie grillagée de protection...





Un "premier jet" vite fait, avec ce que j'avais sous la main...



En partant de mon petit bricolage, au lieu de mettre une vis courte et un manchon, mettre une vis plus longue :



L'ensemble est relié à la visière par une barre :



Les 2 écrous papillons ?

Ils permettent de régler la distance entre la barre et les yeux de hibou :







Ce qui donne, vu de côté :



Et vu de face :





Bien sûr, comme c'est un premier jet, c'est perfectible... notamment, nul besoin d'une barre verticale si longue...



Autre perfection à apporter, "l'angle de position" des yeux de hibou :



Là, je me dis (peut-être à tort, faudra que je teste ) : comme il y a de la place sur le haut de la visière, pourquoi pas une équerre fixée et une vis qui viendrait "pousser" la barre verticale ?

Quelque chose du genre (vu de dessus) :





Si ça peut vous donner des idées...





A+





Modifié 15 mars par Le Gnou

[SBRCoach]

bonne idée 👍
