Manu Fonfon

Incontestablement un tel bel engin! Mais je crains de passer mon tour, je suis davantage amateur d'instruments plus anciens je pense que le fait qu'il y ait 3 oculaires Clavé dans le lot augmente considérablement la note. Une belle lunette, identique probablement à celle d'Erwann

Salut à toi Oui, tout le monde l’a vue celle-là, j’ai hésité une fraction de seconde mais non, c’est pas moi qui suis sur le coup…

Et voilà, je me suis encore fait piéger!!! J'avais repéré cette lunette/longue vue sur LBC pour son joli trépied et la fameuse genouillère qui s'avère pas si simple à usiner d'après les mécaniciens. Le vendeur avait clairement indiqué que la lunette était aveugle ; sans objectif ni oculaire. Je m'étais donc dit que ce trépied pourrait parfaitement convenir à ma Henri Peter. Et je n'ai pas acheté cet engin cher donc ma collectionnite naissante a la conscience tranquille! Le hic est que l'engin s'est révélé bien plus joli que les photos ne le laissaient supposer, et pareil pour le trépied. C'est une François CAN opticien lyonnais de la première moitié du 19e siècle La longueur du tube et les traces sur les tube alonge laissent supposer qu'il s'agissait d'un objectif de 85/90mm à F/15. Le tube est très lourd, proportionnellement beaucoup plus lourd que les autres lunettes que je possède (le laiton doit donc faire 1.5mm d'épaisseur voire plus). Il est recouvert de cuir ce qui est très inhabituel, ces instruments étant souvent "brut de laiton", soit polis, soit vernis. Trois baffles sont présent à l'intérieur, ce qui est aussi inhabituel. Un joli capuchon en bon état. Un tube alonge avec un filetage femelle ce qui laisse supposer qu'il y avait à l'origine des oculaires célestes vissants, comme cela se faisait à l'époque. Aucune trace d'un oculaire terrestre "poupées russes". Le trépied est en chêne avec un joli liseré probablement tracé au trusquin. C'est mignon et jamais vu. Les pieds sont très fins, trop vu le poids de la lunette, et ont flambé. Ca va se redresser sans problème avec les techniques d'ébéniste que je connais à présent La tête de la monture et sa genouillère sont très patinées mais en excellent état. Bref, cet engin, que je pense être une lunette astronomique plutôt qu'une longue vue, mérite probablement mieux que de se faire charcuter pour récupérer des pièces... Reste donc à trouver un objectif vintage de 85/90 à F/15 et refaire un barillet!!! Bons cieux à toutes et tous Emmanuel

Sacré Paul, toujours dans les mauvais coups!!!

Merci Jonathan Elle est magnifique ta Grégoire! Mais j'avais lu les posts précédents et c'était déjà une vieille copine! Je crois me souvenir que la tête de ta monture était fendue? J'ai eu un cas comme cela sur une monture Manent : avec une bonne colle vinylique et un vrai serre-joint sérieux, ce n'est plus qu'un vieux souvenir. Poste moi une photo sur la messagerie et je devrais pouvoir te dire quoi faire Et je suis ravi que tu aies eu le même ressenti avec Mr Xavier Rochet Bons cieux étoilés Emmanuel

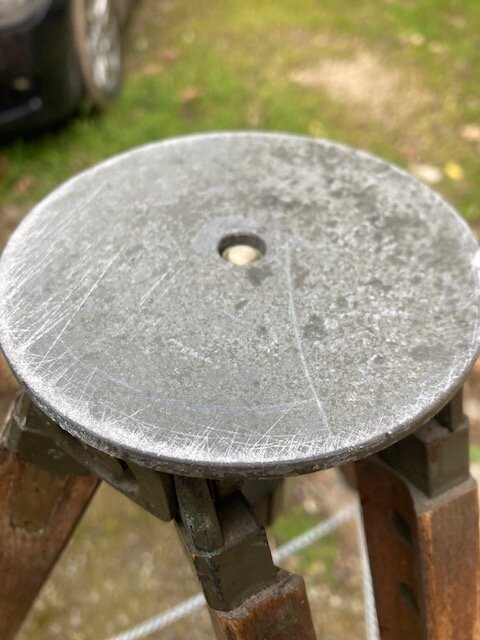

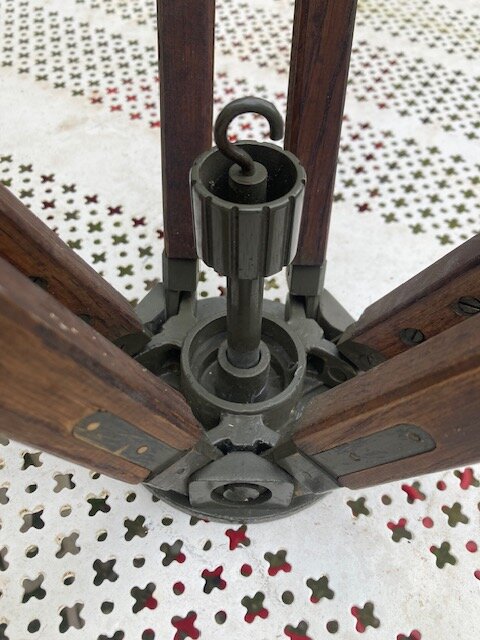

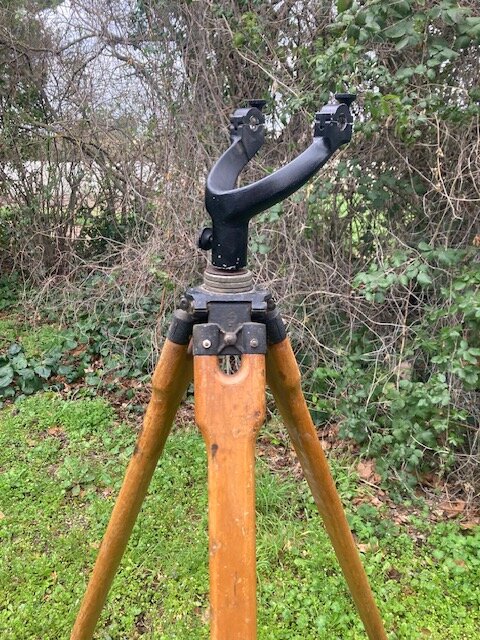

Bonjour à toutes et tous Je souhaite me séparer de ce trépied que j'avais acheté pour équiper une vieille lunette. Et puis j'ai trouvé un Secrétan ou Manent qui est quand même mieux adapté. C'est ce qu'on appelle un trépied ou chevalet de tir. Il est signé "Huet Paris". Fait au plus bas 75cm et au plus haut 140. C'est du rudement costaud et ça supportera allègrement une lunette ancienne ou vintage puisque c'était sensé supporter des armes lourdes... Je daterais ça des années 50/60 Si ça peut intéresser un vintageux avant que je le mette sur les PA ou LBC... Mini prix, c'est pour débarrasser

Voilà le doublet avec le crown qui a un peu souffert. En fait, je connais très bien mon vendeur avec qui j'ai fait affaire à plusieurs reprises. Je lui ai acheté cette lunette essentiellement pour la monture, que je souhaitais adapter à un autre engin qui n'en a plus (c'est fou ce que l'on trouve comme lunettes sans monture ; avec monture c'est beaucoup moins courant…) Et aussi l'aspect décoratif. Sous cet angle, il avait déniché une lentille du bon diamètre mais d'une courbure très différente. Juste pour l'esthétique. Et pensait avoir jeté la lentille ébréchée. Et puis, lorsque le projet était encore de tailler un nouveau crown, il fallait la retrouver pour connaitre, ou essayer de connaitre, la nature du verre. Mon vendeur cherche et recherche. Rien. "J'ai dû la jeter"... Jusqu'au jour où il le retrouve par hasard! Le projet de "déborder" un objectif existant était déjà lancé. Bon, le vieil objectif a pris cher, mais c'est peut être plus impressionnant qu'autre chose. Ca doit faire 15-20% de la surface. Donc en masquant la zone, il peut encore marcher. A moins que l'éclat ait libéré des contraintes ou je ne sais quoi auquel cas ce serait cuit. Je vais essayer aujourd'hui. Paul m'a fabriqué une petite bague spéciale pour l'adapter au barillet modifié (modifié à l'intérieur du reste ; de l'extérieur, on jurerait que c'est le barillet d'origine! Voilà toute l'histoire

Bonsoir à toutes et tous Cette aventure aura eu une issue… rapide et heureuse! Après discussions avec Paul Fays-Long de Gallifrey-optics (nouvel artisan opticien), nous avons privilégié la voie de "déborder" un objectif existant de focale similaire mais d'un diamètre plus élevé, déborder signifiant le "raboter" au bon diamètre. Ne restait plus qu'à trouver ce fameux objectif! Eh bien ce fut fait quelques jours après grâce au forum d'en face! Cet objectif provenait d'une lunette, probablement d'origine japonaise, de 76/1200. Il était légèrement ébréché de quelques millimètres sur la tranche, mais le débordage avait toutes les chances de faire disparaitre ce défaut. C'était un bel objectif et j'ai eu quelques scrupules à le raboter, mais la renaissance de ma lunette l'exigeait. La focale de ce nouveau cœur était un poil trop longue par rapport à l'ancien, de l'ordre de 50/100mm. Cela semblait ne poser aucun problème en observation astronomique mais un peu plus problématique en observation diurne car l'oculaire terrestre "à rallonge et poupées russes" a tendance à pas mal repousser le point focal. Sans rentrer dans les détails, j'ai trouvé la feinte : reculer le plus possible le tube de l'oculaire terrestre (bien entendu…) mais également de quelques centimètres le véhicule redresseur/oculaire qui se glisse à l'intérieur du tube (ceux qui connaissent ce genre d'oculaires terrestres du 19e/début 20e comprendront…) Le nouvel objectif était plus épais (et plus lourd d'ailleurs), Paul a modifié le barillet de telle sorte que je puisse le monter, ainsi que l'objectif d'origine (dont le crown est ébréché mais pas cassé - je l'ai récupéré depuis). Je vous la fais courte : l'opération à cœur ouvert a été un succès total! L'image est très bonne avec l'oculaire antique. En poussant un peu l'engin avec un Nagler de 16 puis 9, c'est évidemment excellent compte tenu de la qualité des pièces optiques! Certains diront que l'on s'écarte pas mal d'une lunette de la première moitié du 19e mais il semble impossible de faire autrement. Reste à essayer l'ancien objectif ébréché en masquant la zone abimée. La restauration n'est du reste pas totalement terminée. Reste à trouver ou fabriquer un oculaire céleste. Et éventuellement à nettoyer le tube, quitte à faire bondir les intransigeants de la patine ancienne. C'est que le tube est plus corrodé, avec de grosses traces noires, que joliment patiné. A suivre!

J’ai plusieurs lunettes anciennes qui fonctionnent sans l’ombre d’une cale, et très bien. Dont 1 Bardou de 108mm qui m’avait donné l’occasion d’un petit comparatif avec une Taka FS102. Quant à l’absence de baffle, c’est sans doute un essai nocturne un peu rapide qui m’a fait croire que c’était ok

Bingo dans le mille!!! Ca marche!!! Ca maaaaarcheee!!! J'ai donc fais deux choses: * Calles à 120° avec du papier à cigarettes * Deux baffles avec du papier Canson noir un peu épais (et pourtant si souple...) Ces baffles, provisoires, n'on pas été commodes à installer. Ca plie, ça se casse la gueule, c'est sûrement mal placé, ça se met de travers donc ça vignette forcément. Pas grave, c'est pour faire des essais. En diurne, avec mon OR Perl Royal de 9 mm, ça y est : le contraste est là, les couleurs aussi. Peut être un peu en retrait par rapport à la Manent, d'un poil, mais vu le montage, c'est inespéré. En nocturne sur Saturne hier soir (atmosphère d'un calme qu'il est rare d'avoir dans le sud), même oculaire, donc grossissement de 140 fois correspondant à 1.7/1.8 fois le diamètre de l'objectif, ce qui est déjà fort respectable. Ouf, la claque! C'est net, contrasté, les couleurs pastel sont équilibrées! Nickel! Pas souvent eu une aussi bonne image avec un engin de cette taille, même si les conditions ont dû bien aider. Je passe à la Manent (qui est une excellente lunette comme chacun sait) : pareil, très beau donc, mais donc pas mieux. Les deux engins sont au coude à coude! Trop tentant de pousser un peu les Taties! Allez, Vixen OR de 5 mm, grossissement de 3 fois le diamètre, soyons fou! Ah ben c'est un chouia moins net, bien sûr, mais toujours très bon! Et là j'ai arrêté les essais pour juste me rincer l'œil… Bref, je suis littéralement bluffé par le fait que deux petits baffle de merde en papier aient une telle influence. Une fois de bons baffles bien solides et bien placés et une peinture bien noire de l'intérieur, ça devrait être parfait! Par contre, j'ai du mal à comprendre comment ma première impression de l'engin la toute première fois que je l'ai essayé avait été bonne et mauvaise ensuite. Franchement, je suis sûr à 99% qu'il n'y avait pas de calle. Et je doute que les calles aient changé grand chose puisque c'était une raison que j'avais explorée. Et sûr à 100% qu'il n'y avait pas de baffle. Et je l'ai bien remontée correctement. Ne l'ayant essayée qu'en nocturne, vite fait sur Jupiter si je me souviens bien, peut être les réflexions internes sont elles moins pénalisantes qu'en plein jour? Je repars donc avec une bonne lunette pour laquelle je vais reproduire une jolie monture azimutale dans le style de l'époque. Et une bonne leçon de pratique instrumentale qui pourra servir à d'autres! Bons cieux à toutes et tous et merci pour votre visite et votre aide! Emmanuel

J'ai bon espoir que le bafflage améliore considérablement la situation. Ce matin, avec la lumière crue de la matinée, je n'avais plus aucun contraste du tout. Ca doit se réfléchir dans tous les sens là dedans...

Pour collectionneur de lunettes anciennes signées, ce dont je suis... Mais j'en ai déjà une du même type et il faut que je me calme... Deux longues vues telescopes anciennes XIXème en laiton, l'une signée Biette à Lyon avec trépied - Loisirs créatifs

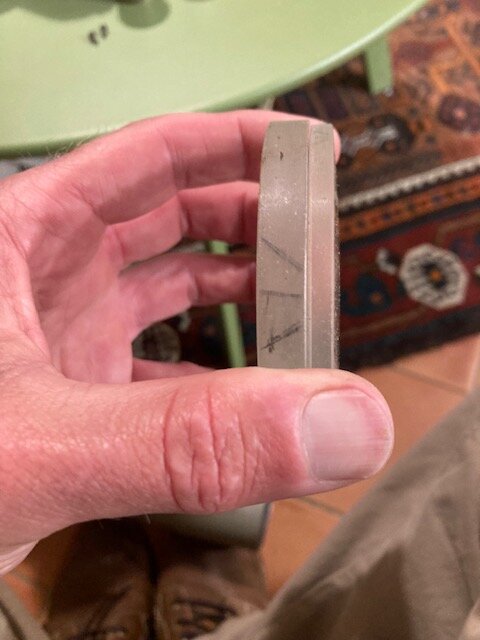

Exact, j’ai mal positionné les lentilles sur la photo. Il y a bien des marques correspondantes sur le crown et le flint

Merci pour ton passage, Moot, mais j'ai vérifié ce point J'ai posté mes recherches sur le forum d'à côté... Image floue à travers une lunette vintage après remontage - Astronomie pratique - Astrosurf

Merci à toi C'est ce qui me semble Après, j'ai peut être mal interprété les traces de crayon sur l'objectif Je vais profiter de la pluie pour tenter toutes les combinaisons possibles et faire varier l'épaisseur des cales. J'ai un poteau électrique qui est une cible parfaite et que je peux facilement viser depuis l'intérieur de ma chaumière Mais je ne me souviens plus qu'il y en avait lorsque j'ai démonté l'objectif Bah, on verra bien

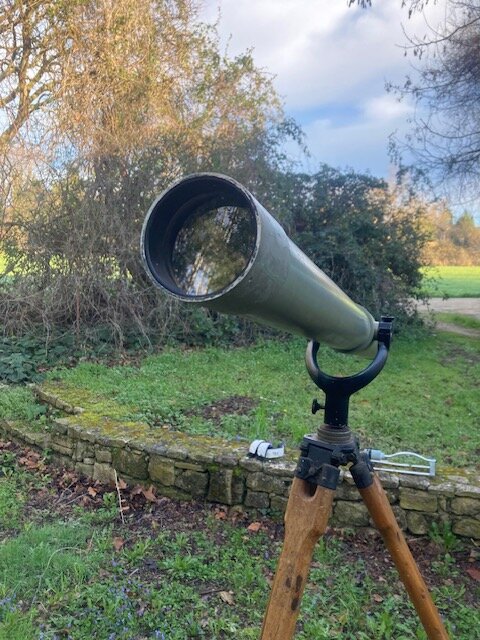

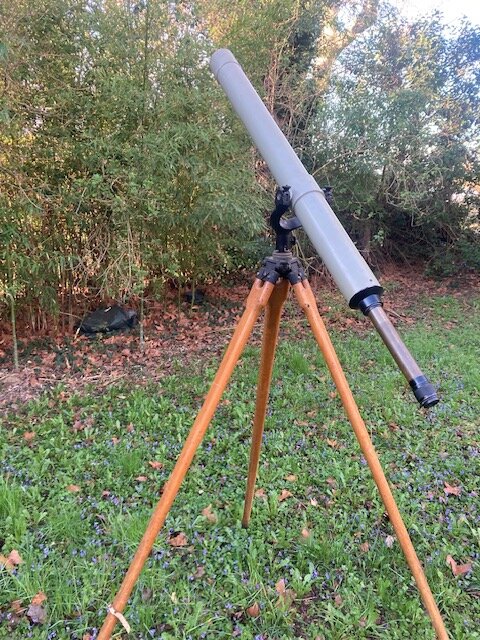

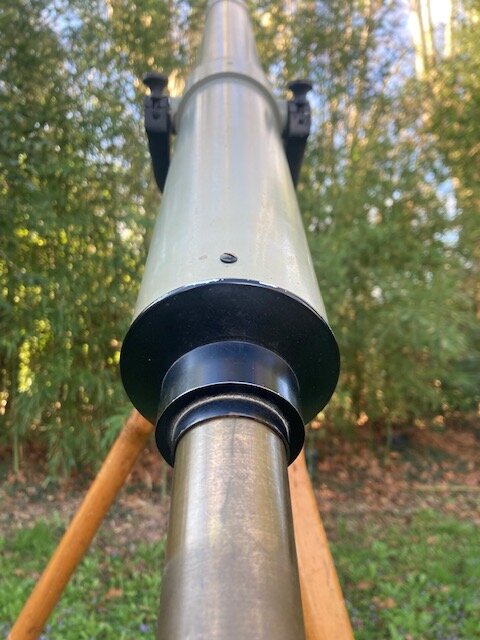

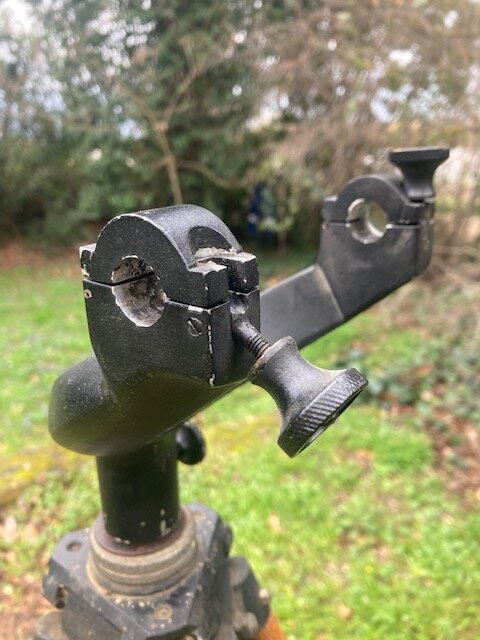

Bonsoir à toutes et tous J'ai tout démonté, dégrippé, nettoyé, repeint en gris anthracite comme les Secrétan ou Manent, ajouté un chercher avec support en simili laiton. Franchement, elle est jolie! Et j'ai tout remonté dont l'objectif. Il y avait des marques sur les deux lentilles et il est compliqué de se tromper de sens. Je viens de l'essayer en diurne pour régler le chercheur et oh stupeur, c'est comme si je regardais à travers du brouillard mangeant les couleurs avec un champ de netteté uniquement au centre. J'ai mis l'objectif dans l'autre sens, rajouté des calles à 120° d'épaisseur au pif des fois qu'il y en avait à l'origine auxquelles je n'aurais pas fait attention au démontage, pas d'amélioration notable. Il va sans dire que j'ai changé d'oculaire au cas où et que c'est pareil. Il me semble bien que je l'avais essayée, avec difficulté compte-tenu de la monture branlante, et que l'image était plutôt bonne. Il me semble mais ne suis plus trop sûr Bref, auriez-vous une idée d'où cela peut provenir? Merci mille fois Emmanuel

Alors, je suis peut être un peu hors sujet ou démodé, mais à l’époque, j’avais motorisé cet engin avec vis sans fin et écrou tracteur dans un premier temps avec des moteurs pas à pas et commande qui allait bien le tout acheté chez Conrad. Puis ensuite moto-réducteurs SAIA commandés par une petite carte décrite par Serge Bertorello. Pour finir j’avais installé une raquette Boxdorfer. J’avais une précision de dingue

Bonsoir à toutes et tous Je m'excuse par avance auprès de ceux qui fréquentent le forum ami d'à côté où j'ai posté le même fil. Mais l'audience là-bas est parfois un peu plus large que notre club "vintage" qui est plus confidentiel. Comme cette lunette présente quelques bizarreries qui me rendent perplexe, je ratisse large. Et vais carrément créer un post sur Cloudynights qui balaie très très large aussi. Je suis donc heureux de vous présenter ma dernière restauration : une lunette Bardou de 108mm sur trépied bas type "bibliothèque". C'est donc ma seconde Bardou de même calibre puisque j'en avais acheté une il y a deux ans. Elles ont toutes les deux les mêmes côtes générales mais des détails les distinguent (voir plus bas) Celle-ci m'est arrivée un peu plus complète que les antiquités que j'achète habituellement : lunette avec support de chercheur et chercheur d'origine, le capuchon qui protège l'objectif, 1 oculaire terrestre avec œilleton (un monstre cet oculaire, j'y reviendrai plus tard) et le trépied en laiton et fonte avec la genouillère d'origine. Manquent : les oculaires célestes et la caisse. Et très probablement le trépied haut sur lequel devait se visser la barre verticale du tripode. Restauration est un bien grand mot car elle était en relativement bon état, sauf une grosse et affreuse cicatrice sur un côté du tube. Cette balafre mesure 6cm par 8cm grosso modo. La pauvre lunette a dû bien souffrir à un moment de son histoire et le trou béant a été comblé avec une méchante plaque d'acier brasée au laiton, le surfaçage ayant été fait à la râpe!!! Bref, un massacre. Je recommande aux ayatollahs de la patine ancienne de ne pas lire la suite, sous peine de crise cardiaque ou de dénonciation aux instances supérieures. L'objectif de la restauration était essentiellement de rendre cette cicatrice plus discrète. J'y ai donc été à la lime, pas le choix pour enlever les traces de râpe, puis papier de verre de carrossier de plus en plus fin, jusqu'au grain 4000. Et fini avec de la peinture couleur laiton en bombe. Compte tenu de tout cela, il m'était impossible de garder la patine de l'ensemble de l'instrument sous peine d'avoir une tâche peut être encore pire que le mal initial. J'ai donc enlevé la patine sur l'ensemble de l'engin. Contrairement à ce que je fais souvent, pas de Mirror Cuivre, blanc de Meudon, ammoniac ou autres. J'y ai été avec des éponges ponceuses de carrossier, jusqu'au grain 4000, puis finition à l'encaustique. Le rendu est tout à fait satisfaisant, sans rayure due au ponçage, et la cicatrice discrète . Objectif atteint. Au passage, je trouve la patine souvent moche sur ces instruments qui ont souffert. Brune, parfois crasseuse, traces d'oxydation. Je préfère mille fois un brillant discret (quand même pas claquant comme sont capables de le faire certains amateurs outre atlantique), n'en déplaise à certains… Ce qui est étonnant sur cet instrument est la taille monumentale de l'oculaire terrestre. Il fait 51 mm de diamètre et une bonne cinquantaine de centimètres de long. Une lunette à lui tout seul avec l'habituelle montage optique en "poupées russes" typique de cette époque. Une pièce splendide. Mais inhabituellement grosse par rapport aux deux Bardou de même taille que je connais (la mienne et celle d'un vieux pote de travail). Nulle trace d'un tel oculaire sur les catalogues de l'époque avec les gravures des instruments. Est-ce pour cette raison que "A.Bardou - Paris" est écrit en tout petit sur la culasse arrière de l'engin, du fait d'un espace de gravure plus réduit qu'à l'accoutumée? D'habitude, les artisans signaient fièrement leurs instruments en grand. Je pense que ces deux éléments sont clés pour dater la lunette. Avant la période faste des Bardou vers 1880 ou après? Ah, j'en termine par là : les images avec cet unique oculaire sont très bonnes. Mais impossible de pousser la bête pour l'instant avec des oculaires modernes. Il va me falloir usiner des bagues. Merci de m'avoir lu

Merci à tous pour vos contributions Bon, je ne vais pas me lancer dans cette aventure moi-même pour une aussi petite pièce. Quant à la faire fabriquer, j'ai eu un premier retour d'un artisan pour un objectif customisé pour mon besoin : 1200€, c'est à dire probablement plus que la valeur d'une lunette comme la mienne complète et en bon état. Ca n'a aucun sens. J'ai contacté Zen au cas où. Si ce coût élevé, mais justifié, se confirme, je n'aurai plus qu'à dénicher un objectif ancien d'occasion ou un neuf trouvé je ne sais où. Ca demandera juste un peu de patience et puis voilà! Sinon, ma lunette restera borgne et pi voilà! Je l'avais achetée pour le trépied, tout joli en noyer massif, donc pas de regret! Bons cieux à vous Emmanuel

Non, pour une 67mm, ça ne semble pas très réaliste. Reste plus qu’à trouver un doublet où se le faire fabriquer. Et évidemment, si je trouve, tout dépendra du coût… Essayons tout de même!

Merci à tous les deux J'ai demandé la lentille cassée à mon vendeur, fort connu d’ailleurs dans le « milieu ». Pour l’instant, il avait remplacé la lentille frontale cassée par une de même diamètre mais de courbure fort différente. Juste pour l’aspect esthétique. Il pense l’avoir gardée dans son bric à brac…

Absolument Il est donc très probable qu'il soit plus raisonnable de me faire faire ou d'acheter un doublet moderne aux bonnes côtes. C'est dommage, mais bon...

Merci à toi Jan, j'ai déjà contacté Jiří par mail; j'attends sa réponse...

Merci Jan. Pourquoi "malheureusement la république tchèque"? C'est en Europe, c'est parfait! J'ai été voir le site de Toptec. Ca a l'air d'être une société très importante et le coût risque d'être très élevé mais pourquoi pas? Je vais les contacter. Jiří Drbohlav a un site internet et je vais le contacter également. Merci mille fois!!! Et voilà la petite merveille. Le prix auquel j'ai acheté cette lunette tenait compte, bien sûr, de l'objectif cassé. Mais rien que la monture est toute jolie et en super état!

Bonsoir au groupe J'ai récemment fait l'acquisition d'une lunette ancienne "L'ingénieur Chevallier" de 67mm à F17 à peu près. Elle doit dater de 1840/1850 et est superbe avec sa monture azimutale d'époque, un oculaire terrestre à rallonge et son coffret en noyer massif.. Le ou les oculaires célestes a/ont malheureusement disparu, Le hic est que la lentille frontale biconvexe du doublet est cassée, la lentille arrière étant intacte. Bref, savez-vous qui serait en mesure de me refaire une telle lentille, solution préférée, ou alternativement où je pourrais trouver/me faire fabriquer un doublet adhoc ayant des caractéristiques proches? J'avais lu il y a quelques temps un post d'un amateur italien qui avait refait la lentille frontale d'un gros doublet Bardou, mais je crains que cela sorte carrément de mes maigres compétences de taille de quelques miroirs de télescope... Merci d'avance Emmanuel
