Ce qui me semble interressant, c'est que les connexions sont elles même, soit en carbone monolitique, soit en plastique renforcé par de la fibre de carbone.



Le tout à un coût abordable, même en tenant compte des taxes (eventuelles)à l'importation.

http://dragonplate.com/ecart/product.asp?pID=4312&cID=109

Modifié par Invité
OrionRider

OrionRider

Posté
Posté

Merci pour le tuyau. ;)



Attention quand même au carbone 'pultrudé'. C'est le même matériau que les tubes en 'carbone' des tentes Décathlon. En fait il s'agit de fibres non tissées moulées dans de la résine.



Rien à voir avec la légèreté et la résistance d'un tube tissé mais bon, c'est beaucoup moins cher aussi.



C'est un peu comme la différence entre un tissu de verre et un 'mat' de verre. Ce dernier n'est pas tissé, c'est une sorte de feutre fait de bouts de fils pressés. Très bon marché mais lourd et peu résistant.

PierreDesvaux

PierreDesvaux

Posté
Posté

Euh, il me semble que ça dépend...



Pour faire les triangles d'un serrurier, j'ai toujours entendu dire qu'il vaut mieux du "pultrudé", car on est en tension/compression dans le sens de la longueur, et les fibres sont toutes dans la longueur et toutes travaillent dans le même sens. Si c'est du tissé, les fibres perpendiculaires ne servent à rien, c'est de la matière et du poids qui ne sert à rien.



En tout cas, c'est ce que j'avais toujours compris, mais il est possible que je me trompe....

OrionRider

OrionRider

Posté
Posté

Le souci c'est que le marché est inondé de tubes faits de déchets de carbone. Chaque fibre ne fait que quelques mm de long et au final le tube ne tient que par la résine. Ce type de tube casse facilement alors que les tubes faits avec du tissu directionnel (dont les fibres font toute la longueur du tube) sont bien plus résistants.



C'est ce qu'on utilise pour les planeurs ultralégers. La résistance est phénoménale pour la masse, mais le prix l'est autant... :confused:

PierreDesvaux

PierreDesvaux

Posté
Posté

ok, quand je parle de pultrudé, c'est de l'unidirectionnel avec des fils qui font la longueur du tube (ou presque), venant de chez les bons faiseurs, Structil ou autres...

ABDEL1982

ABDEL1982

Posté
Posté

Le tissé a un module d'élasticité équivalent à l'alu 70GPa, seul le poids donne un avantage.

le pultrudé 125 GPA dans l'axe du tube, donc plus intéressant que le tissé

OrionRider

OrionRider

Posté
Posté (modifié)

Voilà ce qu'ils disent des tubes tissés:



This tubing is comprised of Carbon Fiber Braid and Unidirectional Fabrics. This product is ideal for building light weight frames and structures such as trusses. Our Carbon Fiber tubing has been engineered to be much stronger under torsional and side loading than pultruded tubing. Our carbon fiber tubing is also significantly lighter than pultruded tubing. Our carbon fiber large tube has been designed so that the unidirectional layers are captured, eliminating longitudinal cracking and splitting.



Dans la pratique je vois bien qu'à masse égale le tissé est plus performant en flambage, surtout pour les tubes légers à paroi mince.

Si c'est pour un dob de voyage par exemple, le tissé est préférable.

Modifié par OrionRider
PierreDesvaux

PierreDesvaux

Posté
Posté

Ben, ils ne disent pas que c'est du tissé... Ou alors, on a pas la même définition...



De toute façon, sur un serrurier, on est très loin des limite de flambage et y pas vraiment de torsions.... C'est pas comme un mat de bateau ou une aile d'avion... Comme dit plus haut, sur un serrurier, on est en tension/compression, donc à priori, le pultrudé (fibres unidirectionnels quasiment dans le sens de la longueur - en fait, c'est torsadé) est plus adapté. Encore une fois, c'est que j'ai toujours entendu... Mais il faudrait que les vrais spécialistes nous disent ce qu'il en est...



Et puis, j'ai l'impression qu' il y a le pultrudé, et le "plus que pultrudé"...



Ce que je crois surtout, c'est qu'il y a du bon pultrudé, et du mauvais, comme du bon tissé et du mauvais...



Mes deux sous... ;)

Invité

Invité

Posté
Posté (modifié)

En effet, ça semble être de la qualité, et ils font aussi les cornières.

J'etais partit pour en faire, je pense leur en commander pour voir. :)

http://dragonplate.com/ecart/categories.asp?cID=34



Edit: et quand on voit cette page, y'a plus de doute sur la qualité!http://dragonplate.com/sections/applications.asp



Re edit: ils font la découpe CNC aussi!:Dhttp://dragonplate.com/sections/CNC-machined.asp

Bon j'arrete là.

Modifié par Invité
  • 2 mois plus tard...
Eric.c

Eric.c

Posté
Posté
  dynt a dit :
En effet, ça semble être de la qualité, et ils font aussi les cornières.

J'etais partit pour en faire, je pense leur en commander pour voir. :)







Dynt as-tu finalement commandé ?

Travaillant sur un futur dobson, ça m'intéresse carrément si tu as des infos concrètes sur la qualité.



Eric

serge vieillard

serge vieillard

Posté
Posté (modifié)

tiens, je découvre ce post.

En effet, ya pultrudé et pultrudé. et idem pour toutes les autres config : un UD décathlon pour cerf-volant n'a rien a voir avé un "bon" UD, ça se tient, ca n'explose pas, ca ne se fend pas, ça resiste mieux à l'ecrasement, etc.....

C'est bizzare mais même si c'est plus cher, j'ai une confiance aboslue dans la camelote de chez Structil où je n'ai (et bien d'autres aussi) JAMAIS eu de mauvaises suprises.

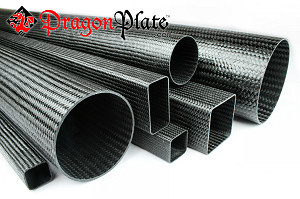

Peut être me gourge, mais la course aux soldes et prix discount du marché mondial ne me semble pas forcément judicieux, ou c'est à appréhender finement (par exemple et comme le dit Pierre, les tubes tissés coome su la photo ci-desus sont vachte jolis, 100% carbone, mais bien couillon pour nos structures triangulées où ici, 50% de la camelotte ne sert à rien !)

En tous cas, le T600 calédonnien sera avé du Structil pultrudé, tout comme celui de M78 !

Modifié par serge vieillard
OrionRider

OrionRider

Posté
Posté

Avoir confiance dans un fournisseur, c'est appréciable aussi et ça vaut la différence de prix.

En astro plus encore que dans d'autres domaines la réputation vaut de l'argent. GSO, Seben, OO UK,... autant de marques qui évoquent des sentiments très différents. ;)

maire

maire

Posté
Posté

Il y a d'autres. Avec ce fournisseur



http://www.tubecarbone.com/



c'est zéro problème en ligne. On trouve toutes les dimensions de tube carbone tant en diamètre qu'en épaisseur qu'en longueur en pultrudé. Utilisés sur T300s et T600 et bientôt sur le monobras.

Invité

Invité

Posté
Posté
  Eric.c a dit :
Dynt as-tu finalement commandé ?

Travaillant sur un futur dobson, ça m'intéresse carrément si tu as des infos concrètes sur la qualité.



Eric



Bonsoir,

Non je n'ai finalement pas commandé, je cherche plutôt des "U" en carbone.....

Vais certainement les faire moi même.

  • 3 années plus tard...
Invité

Invité

Posté
Posté

Salut



J'ai finalement commandé chez Structil

J’essaierai Dragonplate un de ces jours. Pour du tube classique, les fournisseurs en France ne manquent pas.



Yoann

Invité

Invité

Posté
Posté (modifié)

juste pour suivre

Modifié par Invité
