Se fabriquer une camera AllSky pour moins de 100 Euros c'est possible ;-)

Messages recommandés

Salut à tous ,



je vois régulièrement passer des posts concernant la fabrication de camera ALLSKY permettant de surveiller l'état du ciel au coût le plus bas possible.



J'avais l'intention de commercialiser dans le futur une solution toute prête mais le temps me manque et pas mal de problème perso m'ont amener à réduire

pas mal de mes activités pendant quelques mois.



Je me suis donc mis au point une petite camera Allsky assez sensible pour surveiller la présence d’éventuels nuages en cours de session d'imagerie et pouvant enregistrer les divers phénomènes météo qui pourraient se produire dans mon environnement.



Voici le matériel nécessaire :



- un PC sur windows XP ou plus qui servira de serveur pour recuperer le flux vidéo ,enregistrer des timelapses,transferer des images en temps réel

du ciel sur une page météo par exemple.

- Une camera IP 1080P à base de capteur IMX222

- Un objectif Fisheye pour camera IP

- un dôme exterieur pour camera extérieur



LA CAMERA IP

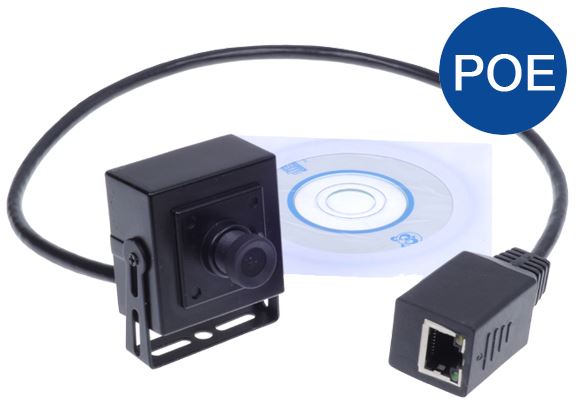

La camera que j'ai choisi est basée sur un capteur IMX222 , couleur et extrêmement sensible , c'est celui que j'utilise dans les systèmes de vidéosurveillance que j'installe chez mes clients.



Plusieurs modèles existent , pour notre utilisation , le circuit monté dans un petit boitier suffira






On trouve ce modèle facilement sur Aliexpress autour de 35 euros , parfois à moins cher.

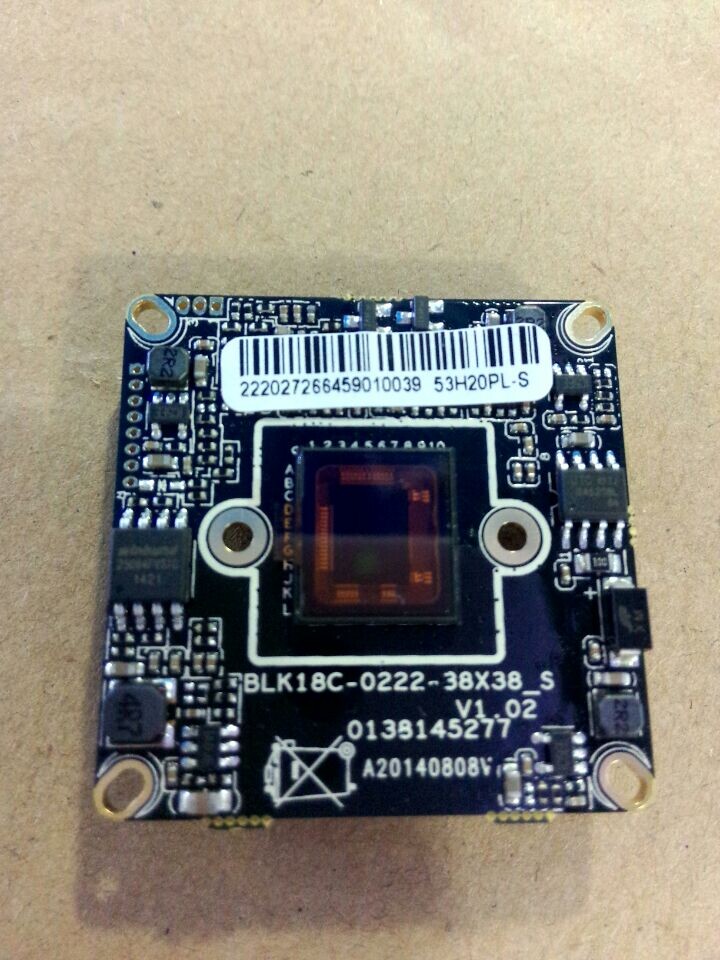

Il faut surtout bien veillez au bon modèle de carte principale :






Voici en gros les specs de cette caméra :



Dispositif d'image 1/2. 5 "haute sensibilité capteur CMOS

Image Senser IMX222

DSP Hi3516C

Pixels effectifs 1920 (H) x1080 (V)

Min. Illumination couleur: 0.6LUX @ (F1.2, AGC ON), 0 Lux avec IR

Noir/blanc: 0.08 lux @ (F1.2, AGC ON), 0 Lux avec IR

Jour/nuit ICR

Infrarouge LED 24 pcs Taiwan Epistar LED IR

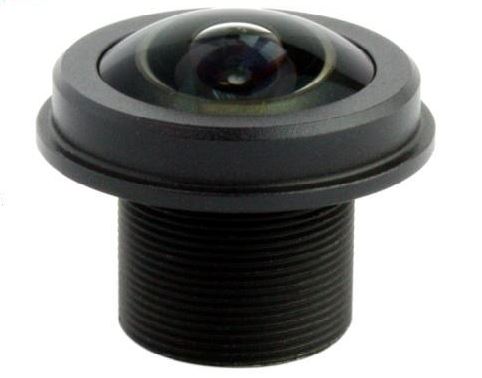

La lentille fisheye :



Le choix de la lentille dépendra du champ final que vous souhaitez obtenir sur votre images.

Comme j'ai pas mal d'habitation autour , mon champ est assez réduit , j'ai opté pour une lentille d '1,56 mm






On trouve également toutes ces lentilles sur ALiexpress , la mienne m'a couté 12 euros.

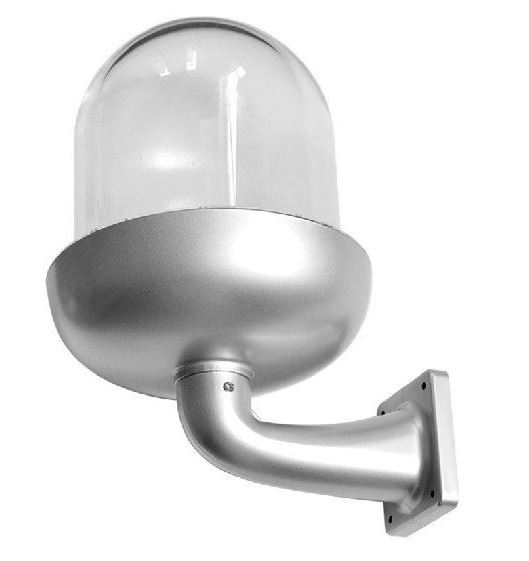

Le dôme extérieur :



J'ai choisi le modèle suivant , pour environ 35 euros , mais après une année je trouve que le plastique du dôme s'est un peu coloré , mais ne s'est pas ternie.

Je suis en train de le remplacer par un dôme en verre.






Au final pour moins de 100 euros vous avez une caméra parfaite pour surveiller le ciel en tout temps.

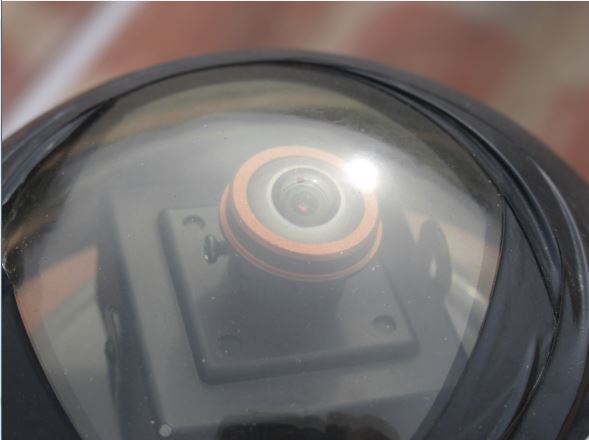

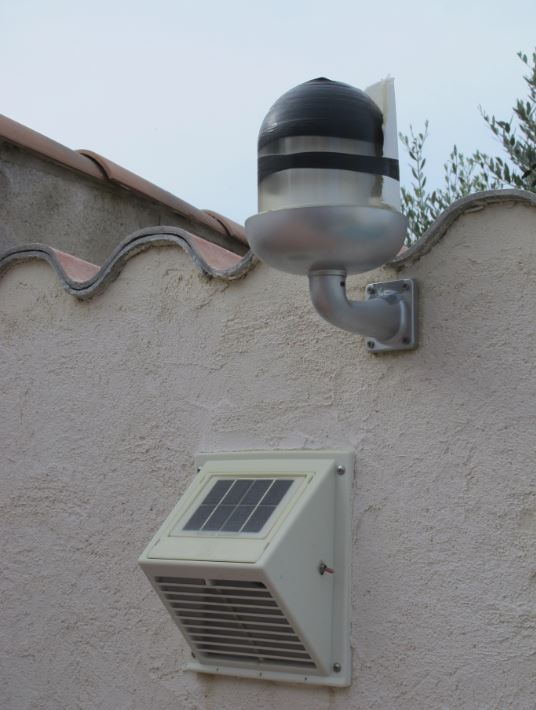

Voici à quoi ressemble mon ensemble :

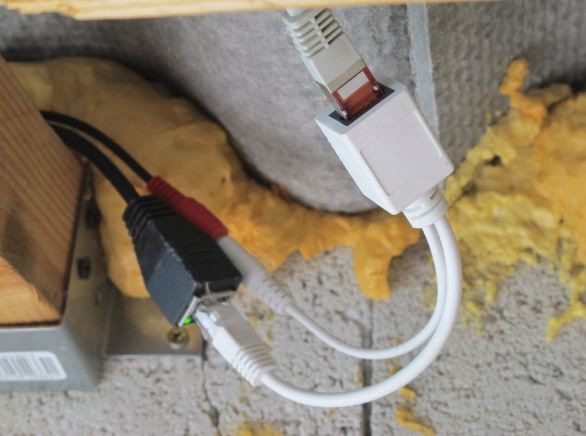

Concernant l'alimentation de la camera , celle ci peut être injectée dans le câble Ethernet , puisque celle ci est compatible POE ( Power Over Ethernet).

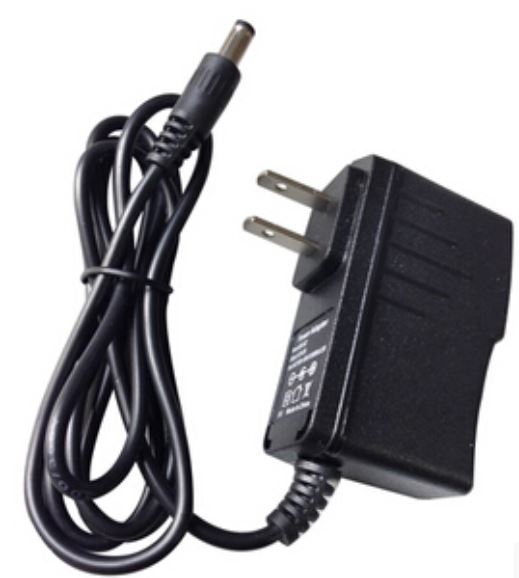

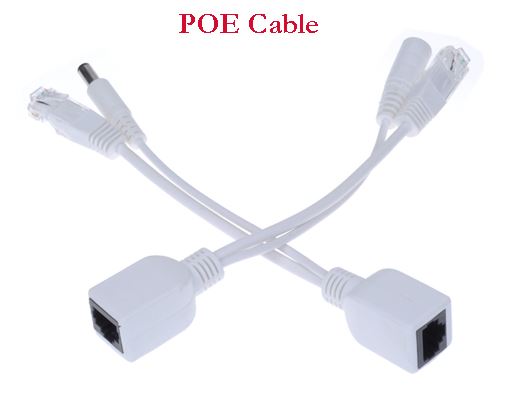

Il faudra également acheter 2 connecteurs POE et une alimentation 12V 1A.












COMMENT RÉCUPÉRER LES IMAGES DE LA CAMERA



Il vous faut donc un PC relié sur le même réseau de la camera.

A l'aide du logiciel Ispy , vous pourrez récupérer le flux Vidéo , générer un timelpase du ciel en continu et transférer une image via FTP à intervalle régulier.

Il est également possible de configurer des alarmes avec détection d'une zone nuageuse et envoi d'un fichier par email.






Pour le logiciel Ispy , c'est ici , la version gratuite suffit largement pour l'ensemble des besoins.



https://www.ispyconnect.com/

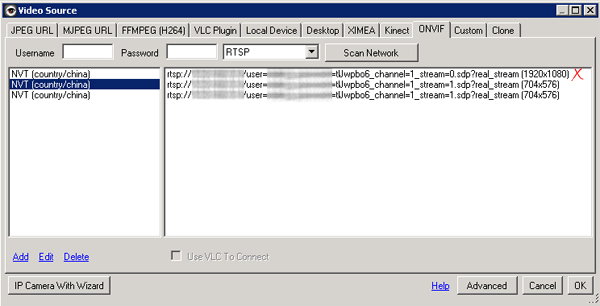

La détection de la camera se fait via le menu principal " ADD --> ONVIF CAMERA"






Il faudra sélectionner le flux qui correspond le mieux aux capacités de votre réseaux , tout mon réseau est en CPL 1200 et toutes les caméras tournent en 1080 P.

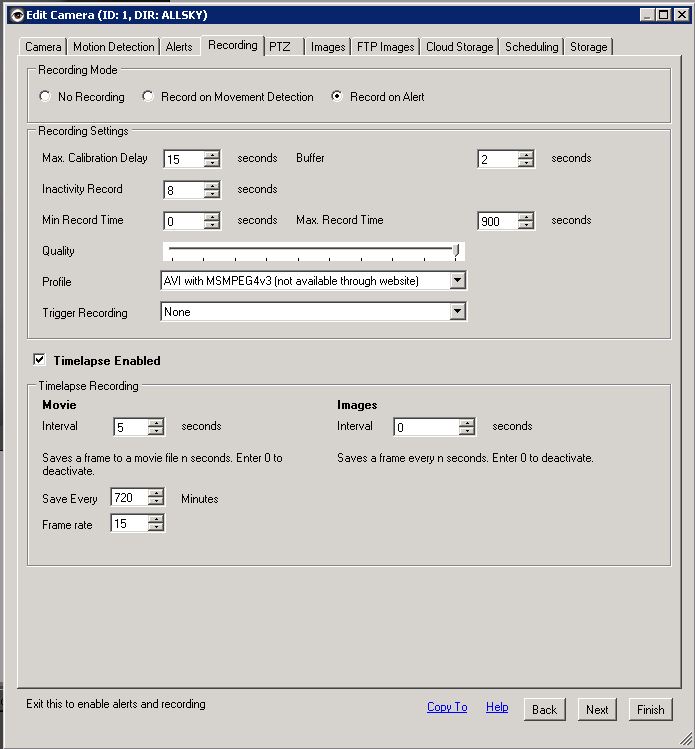

Pour pouvoir réaliser un timelapse en continu du ciel , vous devez configurer certaines options dans l'onglet recording :






Ici je génère un Timelapse d'une durée de 12 H en enregistrant une image toutes les 5 sec.



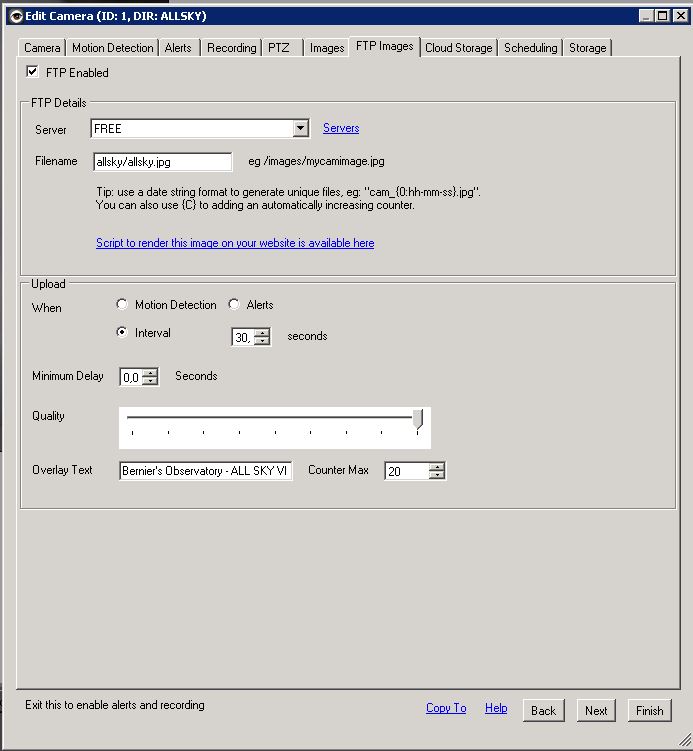

Dans la section FTP , je configure l'envoi d'une image toutes les 3 secondes vers un site FTP.

J'ai configurer la page météo de mon site pour que cette image s'y affiche :




http://astronomie-astrophotographie.fr/meteo.htm






Voici par exemple un petit Timelapse réalisé avec cette option :



"http://www.youtube.com/watch?v=mBxRQ3UXHeI" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash



Comme on peut le voir sur cette vidéo , de nuit , la caméra est assez sensible pour pouvoir visualiser les planètes , les principales étoiles ainsi que le moindre voile ou passage nuageux.



CONFIGURATION DE LA CAMERA



Pour pouvoir accéder à la configuration de la caméra , il faudra obligatoirement utiliser Internet explorer , l'interface Web de la camera n'etant pas compataible avec Firefox ou Goggle Chrome.



Il suffit juste de taper l'adresse IP de la camera et de se loger dessus.

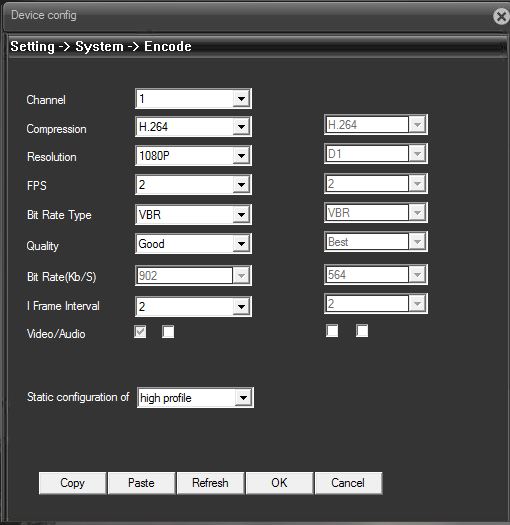

En premier , il faudra configurer les options d'encodage.








Ces options devront en premier être réglées en fonction des capacités et de la qualité de votre réseaux.

La résolution , le type de flux et de compression dependent également beaucoup des conditions de température extérieure , il faudra trouver un

bon compromis et effectuer plusieurs essais.

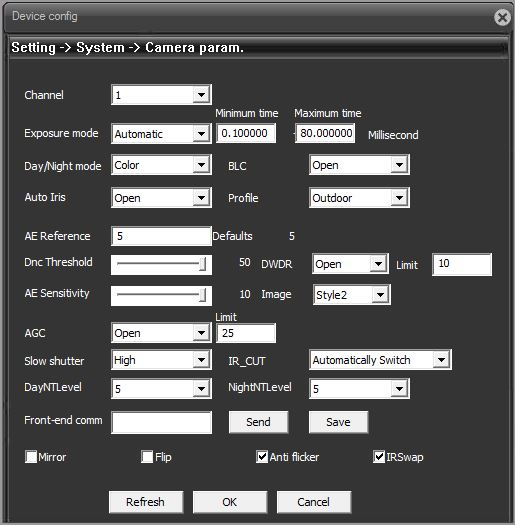

Viennent ensuite les paramètres de réglage de la sensibilité de la camera.






Ces réglages dépendent beaucoup , surtout pour la nuit , des conditions de pollution lumineuse extérieure.

Dans ce cas également il faudra effectuer différents tests , mais voici les réglages qui me procurent la meilleure image de nuit.



Concernant d’éventuels problèmes de buée sur le dôme , il n'y a pas besoin d'ajouter de résistance chauffante , la camera étant placé au plus

haut du dôme , comme elle chauffe beaucoup , cela suffit à faire évaporer le moindre dépot d'eau.



Voilà pour un faible investissement la solution pour pouvoir surveiller le ciel.



J'ai pas encore trop eu le temps de parcourir tous les timelapses , mais cela m'a permis de retrouver un Bolide le 10 Mai 2015



http://www.webastro.net/forum/showthread.php?t=128212



Bolide-10-mai-2015-00h15mn-24sec.jpg[/img]

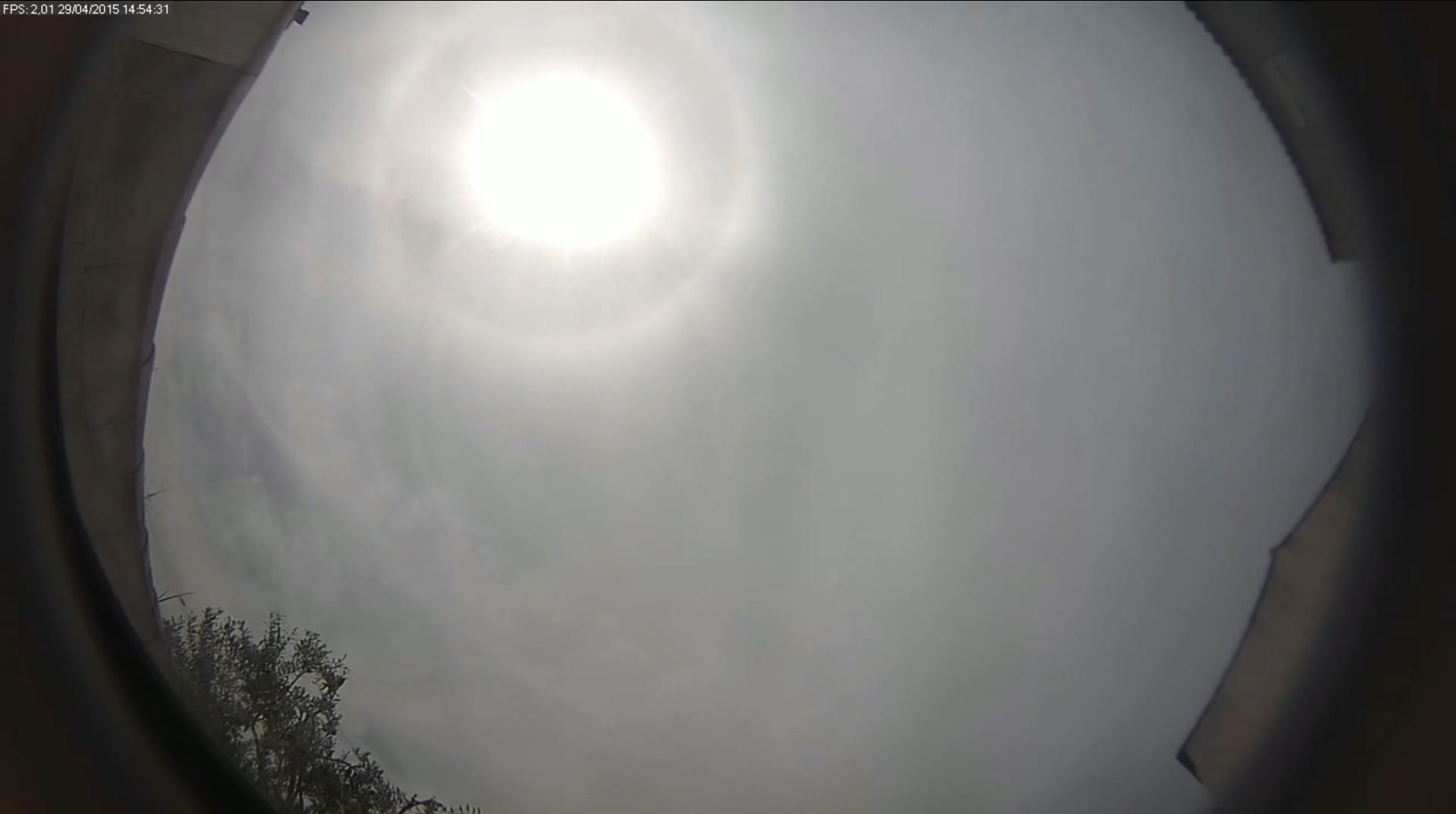

Et de faire récupérer quelques images de phénomènes météo comme des halo solaires






Je décrirais plus tard en détails , la technique de détection avec alarme des zones nuageuses.



François

Modifié par Astroghost-Francois

Partager ce message


Lien à poster
Partager sur d’autres sites

genial !!

merci pour ce partage!!

ça va me servir dans quelques temps!!;)

Partager ce message


Lien à poster
Partager sur d’autres sites

génial merci!! je pensais m'en faire une avec la QHY5L2 mais elle me sert en autoguidage.



en plus ça à l'air d'être un bon plan pour la vidéosurveillance. au club on devrait bientôt avoir une coupole à surveiller... merci pour le tuyau!

Partager ce message


Lien à poster
Partager sur d’autres sites

Excellent, parfaitement ce dont j'ai besoin pour mon futur petit posté fixe!

Bravo pour le travail!

Partager ce message


Lien à poster
Partager sur d’autres sites

Une petite mise à jour , les capteurs ayant évolués , voici les dernière caméra IP à base de capteurs

IMX225 beaucoup plus sensible que les modèles IMX222.

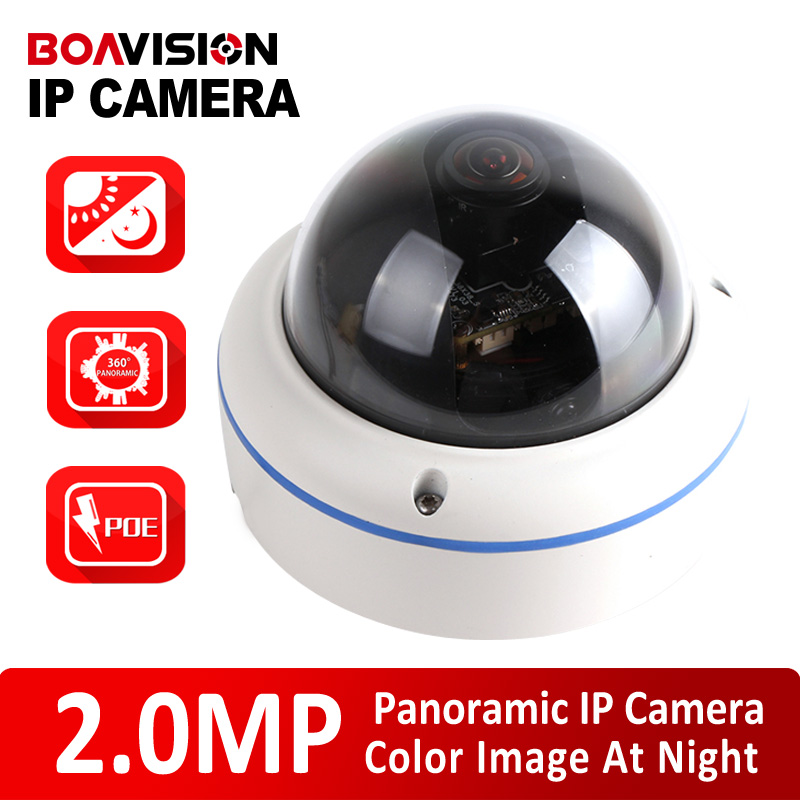

Le modèle suivant intègre est idéal pour un caméra Allsky :



- dôme étanche

- Objectif fisheye à 360°

- Connectivité POE






http://fr.aliexpress.com/item/1-3MP-1-0MP-POE-Dome-IP-Camera-960P-720P-Waterproof-Super-Low-0-0001Lux-Day/32550636905.html



François

Partager ce message


Lien à poster
Partager sur d’autres sites

salut françois, en sommes c'est une allsky a bas cout prête a l'emploi?

Partager ce message


Lien à poster
Partager sur d’autres sites

Merci pour le lien ! Je viens d'en commander une pour l'observatoire. Une all-sky complète à ce prix-là ça vaut le coup !



Je confirme qu'en commandant avec l'appli ALI on gagne quelques euros de plus...

Partager ce message


Lien à poster
Partager sur d’autres sites

Commandée hier soir, expédiée ce matin ! Je compte environ 20 jours pour la livraison depuis Hong-Kong par China Post...

Partager ce message


Lien à poster
Partager sur d’autres sites

J'ai actuellement une caméra similaire, avec le même boitier mais un capteur différent.



Je pensais me servir de ce type de caméra pour faire une allsky, mais ce qui me rend perplexe, c'est la gestion de l'humidité, aussi bien à l'intérieur qu'à l'extérieur du boitier.



Certes, le boitier est étanche, mais quid de l'humidité qui se trouve à l'intérieur. Je crains qu'il y ai une condensation lorsque la température extérieure baisse. A moins d'arriver à glisser quelques petits sachets de silicagel à l’intérieur. Peut être également souffler l'intérieur avec un gaz sec en bombe (argon ou autre).



Et puis, à l'extérieur, en cas de dépôt de rosée, comment lutter ? La plupart des allsky (pro ou amateur) ont de petites résistances chauffantes qui permettent de monter le globe en température pour chasser le condensat.



J'attends moi aussi le retour d'expérience de cette caméra en allsky.

Partager ce message


Lien à poster
Partager sur d’autres sites

Pour l'Argon, faut-il encore s'en procurer et réussir à l'introduire dans le boitier sans fuite... Pour le Silicagel, pourquoi pas à condition de le remplacer de temps en temps...



J'ai une allsky en place depuis des années et pas de problème d'humidité... Il faut dire que la cam actuelle chauffe un peu et je n'ai pas besoin de résistances chauffantes...



Si la nouvelle cam a tendance à chauffer il n'y aura surement rien à modifier. Sinon, ouvrir le boitier pour rajouter une ou deux résistances chauffantes ne devrait pas être trop complexe...



On verra à l'utilisation ;-)

Partager ce message


Lien à poster
Partager sur d’autres sites

Petite question aux utilisateurs de iSpy... J'utilise ce programme depuis hier et je bloque sur un point... Comment uploader automatiquement les timelapses générés ? L'upload d'images fixes à intervalle régulier fonctionne très bien, la création des timelapses en local aussi mais je ne parviens pas à les envoyer automatiquement... Il semblerait qu'ils ne soient pas considérés comme "Recordings", au même titre que les vidéos générées suite à un mouvement ou une alerte...



Ma page météo :



http://www.astronomic.fr/post/2009/03/23/59-la-meteo-en-direct

Partager ce message


Lien à poster
Partager sur d’autres sites

Je me réponds à moi même... J'ai abandonné iSpy, trop lourd et peu flexible pour mes besoins, au profit de IPTimelapse. Le programme n'est pas gratuit mais permet de faire exactement ce que je désire (création et upload d'images et de timelapses), gestion automatique des heures de lever/coucher de soleil avec possibilité d'offset... Bref, tout ce dont je rêvais pour ma all-sky...

Partager ce message


Lien à poster
Partager sur d’autres sites
Je me réponds à moi même... J'ai abandonné iSpy, trop lourd et peu flexible pour mes besoins, au profit de IPTimelapse. Le programme n'est pas gratuit mais permet de faire exactement ce que je désire (création et upload d'images et de timelapses), gestion automatique des heures de lever/coucher de soleil avec possibilité d'offset... Bref, tout ce dont je rêvais pour ma all-sky...



Vu son nom, IPTimelapse ne fonctionne qu'avec des caméras IP ou également avec des caméras USB ?

Partager ce message


Lien à poster
Partager sur d’autres sites

J'ai pas mal échangé avec Mike, le développeur aux Etats-Unis. Un mec sympa. Il y avait un petit bug sur la version téléchargée (sur un Windows français). Il m'a fait un update dans l'heure et voilà, tout marche !



Il développe trois versions : IP, DSLR et GoPro.



Pour le moment je l'utilise pour gérer 2 cams IP. 1 All-Sky qui sera bientôt remplacée par le modèle ci-dessus et une autre caméra IP (horizon Ouest). Les images sont uploadées toutes les 2 minutes. Un timelapse de la all-sky des dernières 4h est uploadé toutes les 2h et un timelapse des dernières 24h est uploadé tous les soirs à 23h59...Ça semble marcher au poil.



On verra dans quelques jours...

Modifié par cedricthomas
Faute de frappe

Partager ce message


Lien à poster
Partager sur d’autres sites

Petites questions Cédric :



Les caméras IP sont en général des webcam ne fonctionnant pas en pose longue, mais plutôt en x images par secondes.



Avec un couple caméra IP + IPTimelapse, a-t'on un réglage automatique des conditions de prise en vue qui permet de les adapter en visu de jour comme de nuit ? L'objectif étant de ne pas être obligé de toucher aux réglages lorsque la luminosité du ciel varie.



Dans la continuité, de nuit, arrive t'on à obtenir des images avec un ciel bien étoilé ? Je réalise des tests avec une ASI120MM, et comme il est possible de faire des longues poses, on arrive à avoir des images pleines d'étoiles. Si pour une approche "couverture nuageuse", ce n'est pas très utile, pour des time-lapses, c'est parfait.

Partager ce message


Lien à poster
Partager sur d’autres sites

Généralement on peut régler le shuter max et min celui-ci se situe souvent à 1s. J'ai fait des test avec des caméras de chez Sony ( qui se situe plutôt dans le haut de gamme) de jour les images sont très bonne, le lever et couche de soleil c'est excellent et de nuit on distingue les constellations et on remarque bien les nuages(grâce au mode Day night qui enlève le filtre ir.)



Et je sais que Sony va sortir un nouveau produit en vidéo surveillance qui ne sera pas forcément donner mais qui sera super pratique pour se genre d'application réglage auto dôme extérieur chauffage objectif interchangeables. Malheureusement je ne peut pas en dire plus tous de suite et je sais pas si il y aura un objectif 360 mais je croise les doigts.



Bonne journée.

Partager ce message


Lien à poster
Partager sur d’autres sites

Ça donne envie de s y coller aussi, du coup je m abonne à la discution ;)

Partager ce message


Lien à poster
Partager sur d’autres sites
Ça donne envie de s y coller aussi, du coup je m abonne à la discution ;)



C'est sûr, quand on voit le prix des allsky du marché, on peut mettre la main à la pâte.

Partager ce message


Lien à poster
Partager sur d’autres sites

Discret68, je pense que les nouvelles caméras IP et notamment celles mentionnées en début de post sont toutes équippées d'un mode d'exposition automatique.



Je me permet de reprendre la capture d'écran postée précédemment :






On y voit clairement qu'un mode d'exposition auto est présent et que l'on peut même configurer les durées de poses min et max. Un iris auto semble aussi présent...



Tout cela devrait permettre de réaliser des timeslapses jour/nuit sans trop de problème.



Je suppose, tout en gardant les doigts croisés, que le modèle commandé sera également équipé de ces modes.

Partager ce message


Lien à poster
Partager sur d’autres sites

Génial tout ça !!

Je viens de commander celle à base de IMX225 suivant le lien plus haut.

y a plus qu'à attendre ... et à essayer de comprendre comment la faire fonctionner !!

Partager ce message


Lien à poster
Partager sur d’autres sites

Concernant l'humidité , aucun problème , ces caméras chauffent assez pour que le dôme ne subisse pas ces désagréments.

J'avais installé une résistance chauffante pour le dôme lors de mon installation et finalement je ne l'ai jamais branché.

Juste un petit coup de nettoyage tous les 3 mois et ça roule.



La partie la plus complexe a réaliser , pour les non initiés à l'informatique , est le changement de l'adresse IP pour qu'elle corresponde à celle du réseau existant , la configuration d'Ispy et de la caméra sont très simples.



IPTimelapse semble très bien , mais pour 50 euros , Ispy fait la même chose gratuitement sauf qu'il faudra transférer la vidéo avec un soft externe en FTP comme Filezila .



François

Partager ce message


Lien à poster
Partager sur d’autres sites



IPTimelapse semble très bien , mais pour 50 euros , Ispy fait la même chose gratuitement sauf qu'il faudra transférer la vidéo avec un soft externe en FTP comme Filezila .



François



Dans iSpy, au niveau de l'onglet FTP, il y a la partie "Téléchargez images" qui permet d'envoyer les images sur un serveur ftp.



En partie basse de ce même onglet, il y a la partie "Upload recordings". Ce n'est pas son rôle d'envoyer une vidéo vers un serveur ftp ?

Partager ce message


Lien à poster
Partager sur d’autres sites

J'ai essayé iSpy mais perso je le trouve très lourd. En revanche, il est gratuit et c'est un gros avantage !



Michel, moi aussi c'est la nouvelle à base de 225 que j'ai commandé. Si tu as des difficultés pour la configurer, contacte moi, le réseau c'est mon domaine ;-)



François, content de lire que la caméra chauffe suffisamment pour éviter de devoir y rajouter des résistances, c'est toujours un bricolage de gagné !

Partager ce message


Lien à poster
Partager sur d’autres sites



Michel, moi aussi c'est la nouvelle à base de 225 que j'ai commandé. Si tu as des difficultés pour la configurer, contacte moi, le réseau c'est mon domaine ;-)



!



Merci Cedric pour ta proposition !!

Il n'y a plus qu'à attendre le bateau ...

Partager ce message


Lien à poster
Partager sur d’autres sites
