Camera CCD fabriqué maison "CAM86"


pagpatrice

Messages recommandés

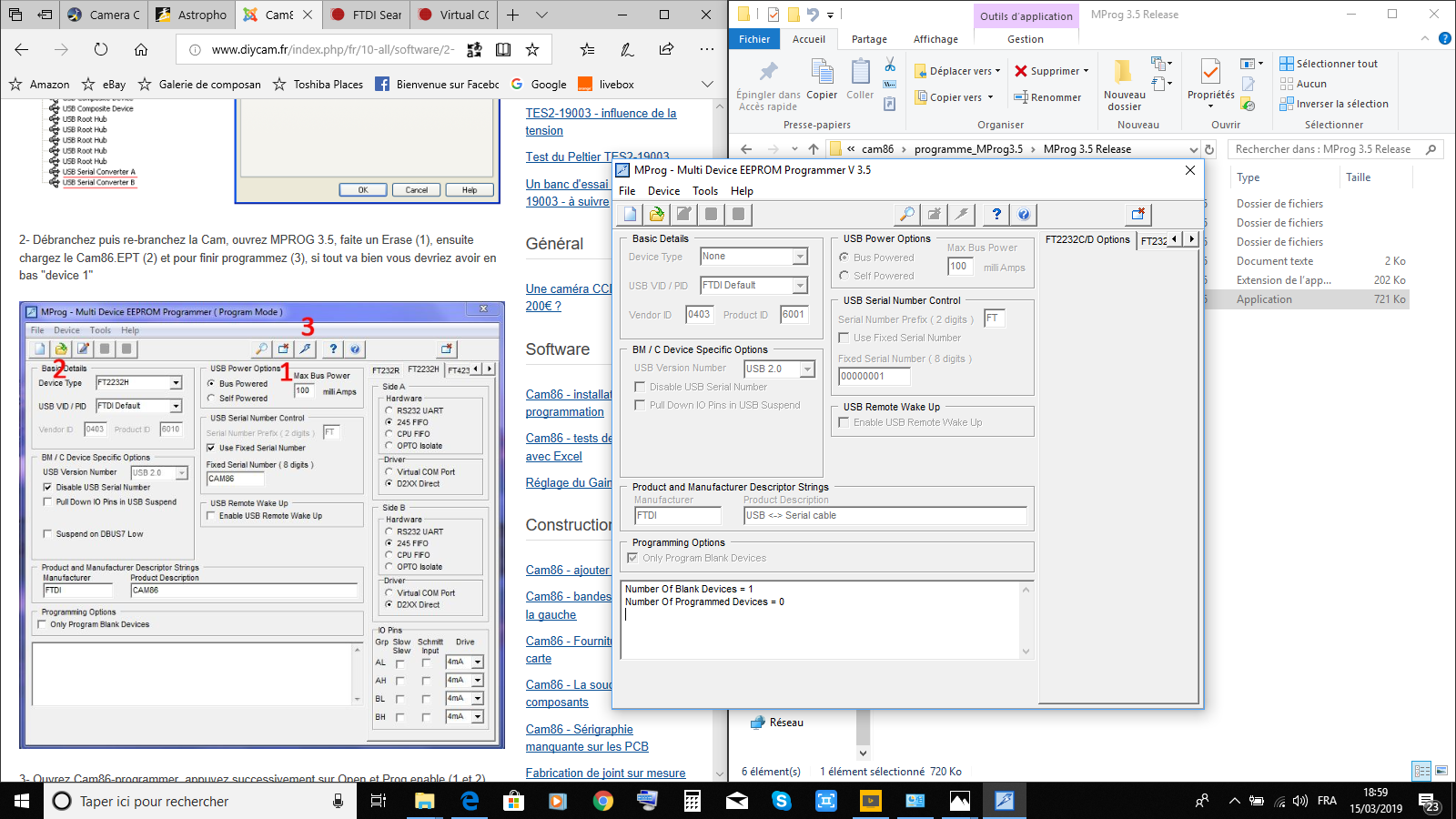

Ha tien puisque je te tiens j'ai bien désactivé le virtual port debrancher rebranche et lancer mprog 3.5 et j'ai ca peut pas fair erase ? comme montré sur dijicam










Lien vers le commentaire
Partager sur d’autres sites

il y a 5 minutes, Ryo a dit :

Ha tien puisque je te tiens j'ai bien désactivé le virtual port debrancher rebranche et lancer mprog 3.5 et j'ai ca peut pas fair erase ? comme montré sur dijicam



à priori ton FTDI est encore "blank" (pas besoin de l'effacer)

donc tu peux passer à l'étape 2

  • J'aime 1
Lien vers le commentaire
Partager sur d’autres sites

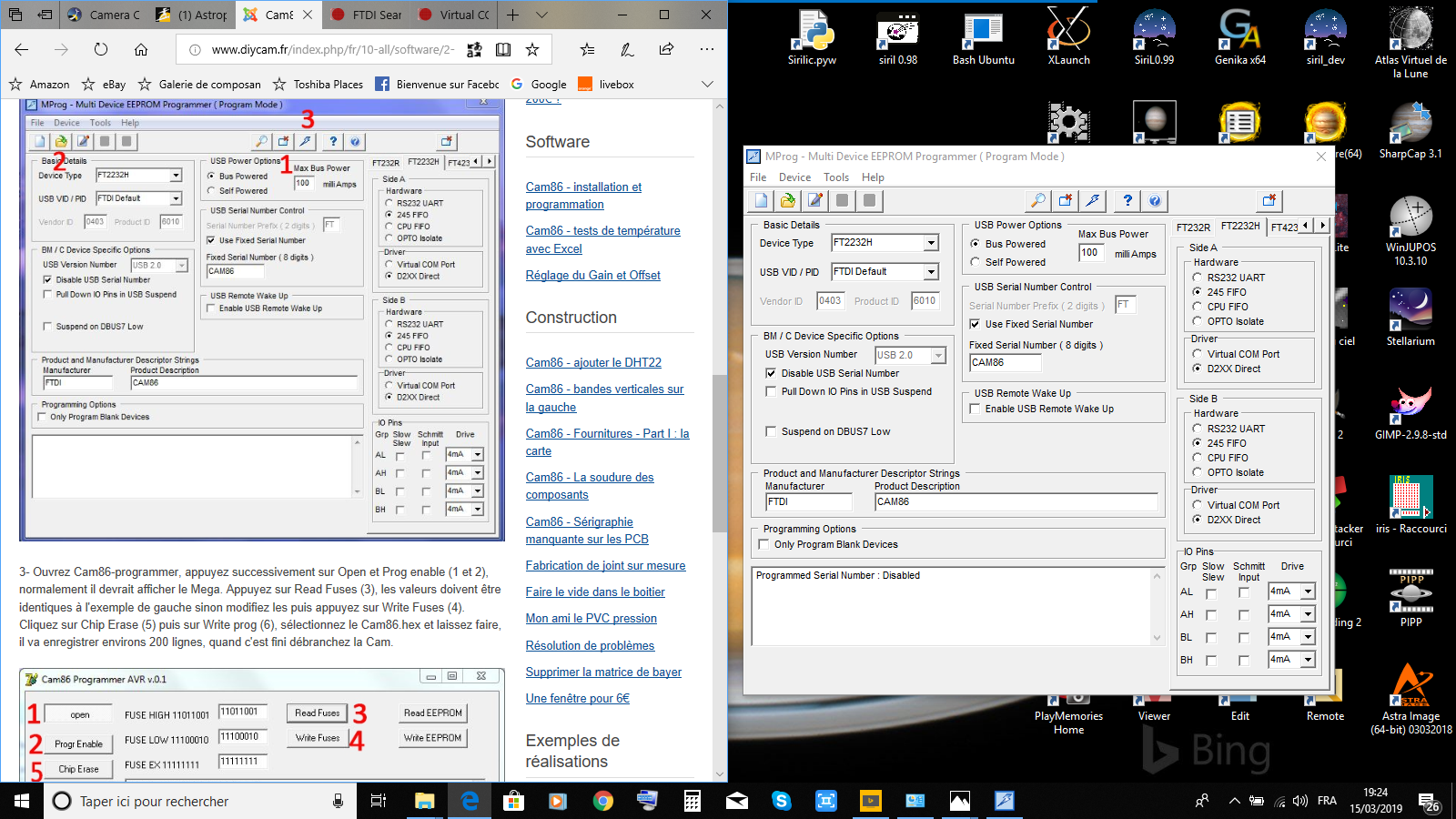

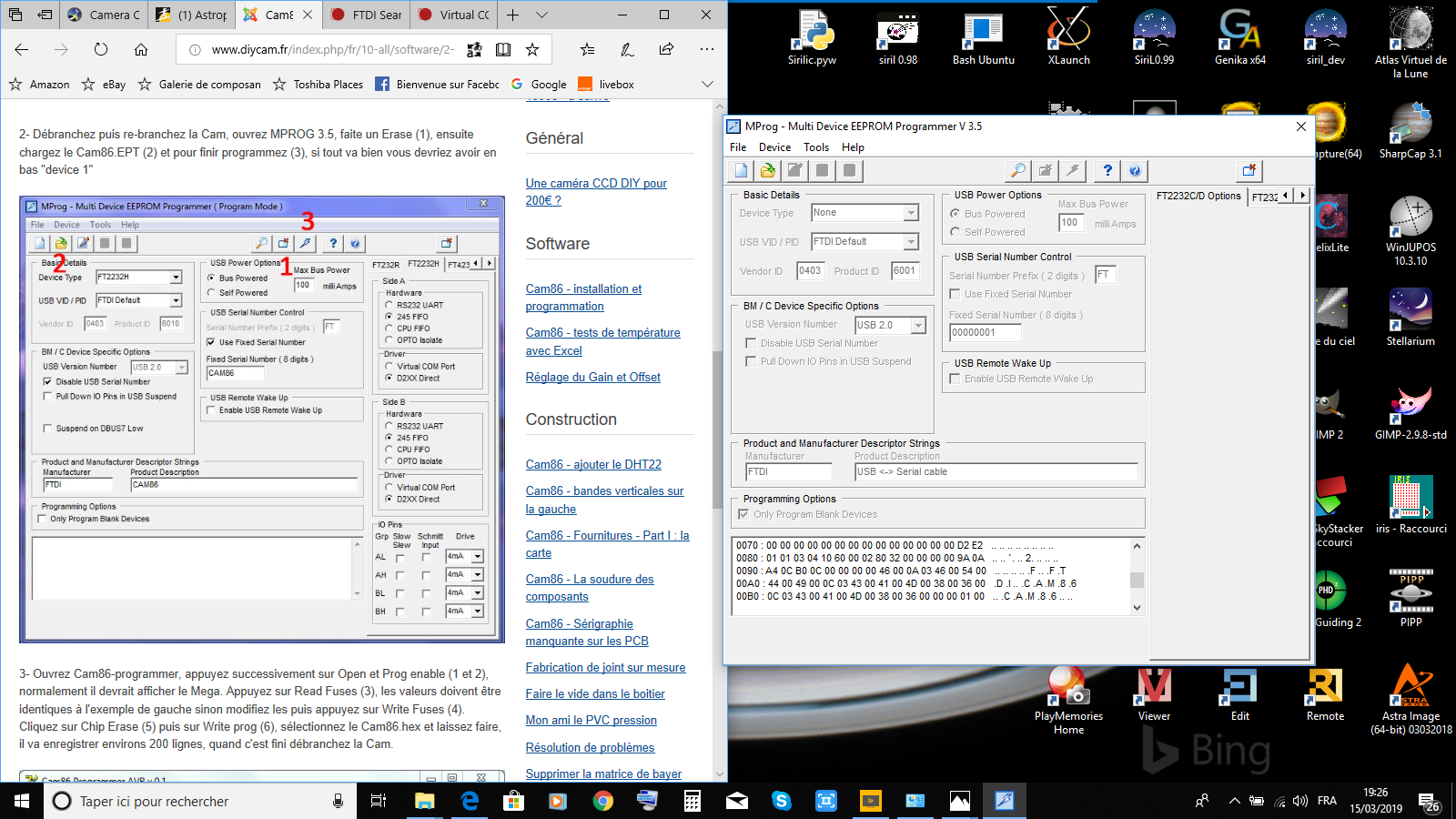

merci Gilles j'ai charger écrit ma pas marquer device si je lit j'ai ca

 98884177_2019-03-15(6).thumb.png.58ef9573dd732c350b305dab24ab7ac9.png244560638_2019-03-15(7).thumb.png.ea820197197d1b2fb698fbe21a0209c9.png



Dans le gestionnaire y pas marquer cam 86 mais toujours les port a et b

je peux poursuivre ou pas ?

Lien vers le commentaire
Partager sur d’autres sites

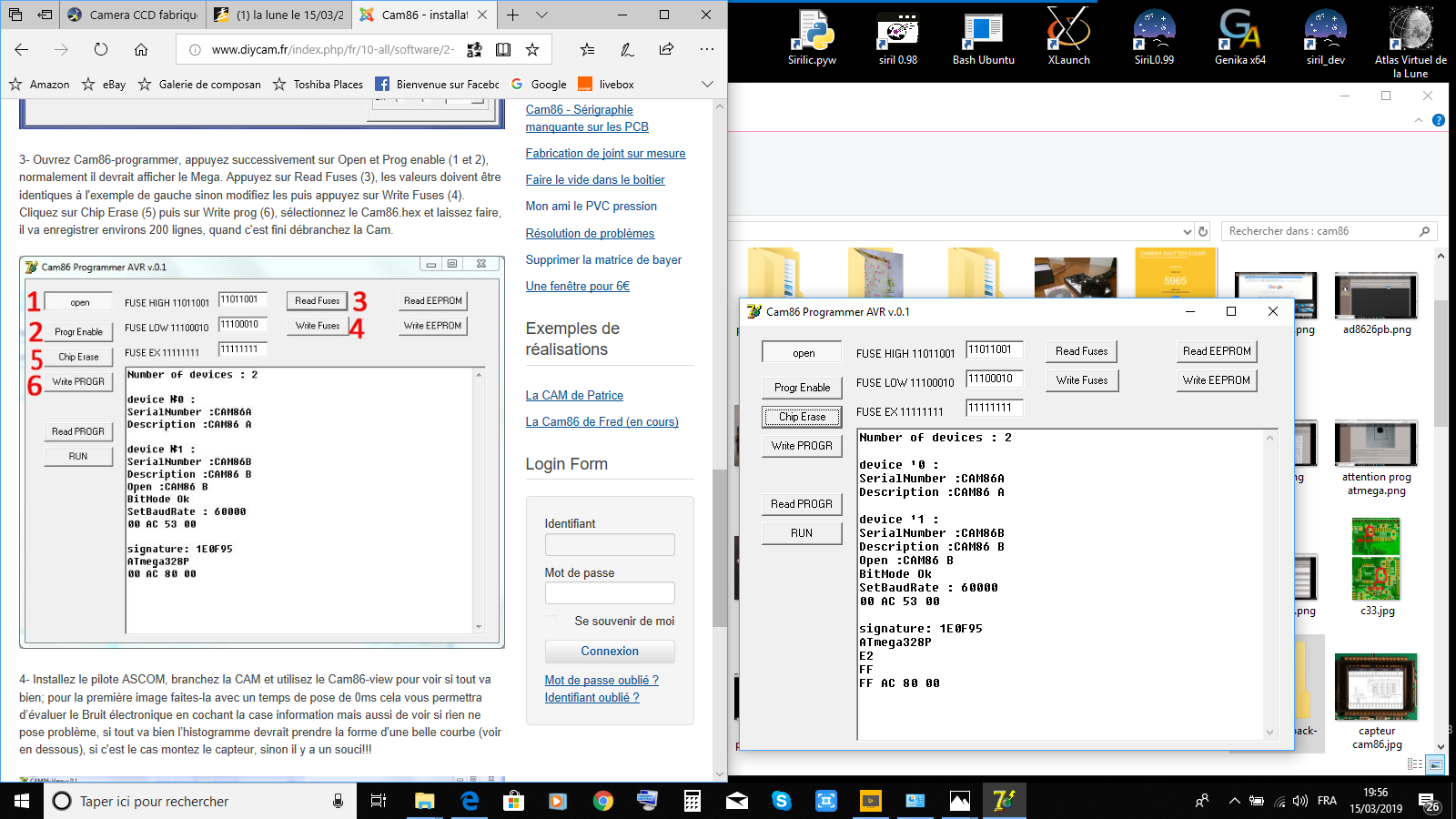

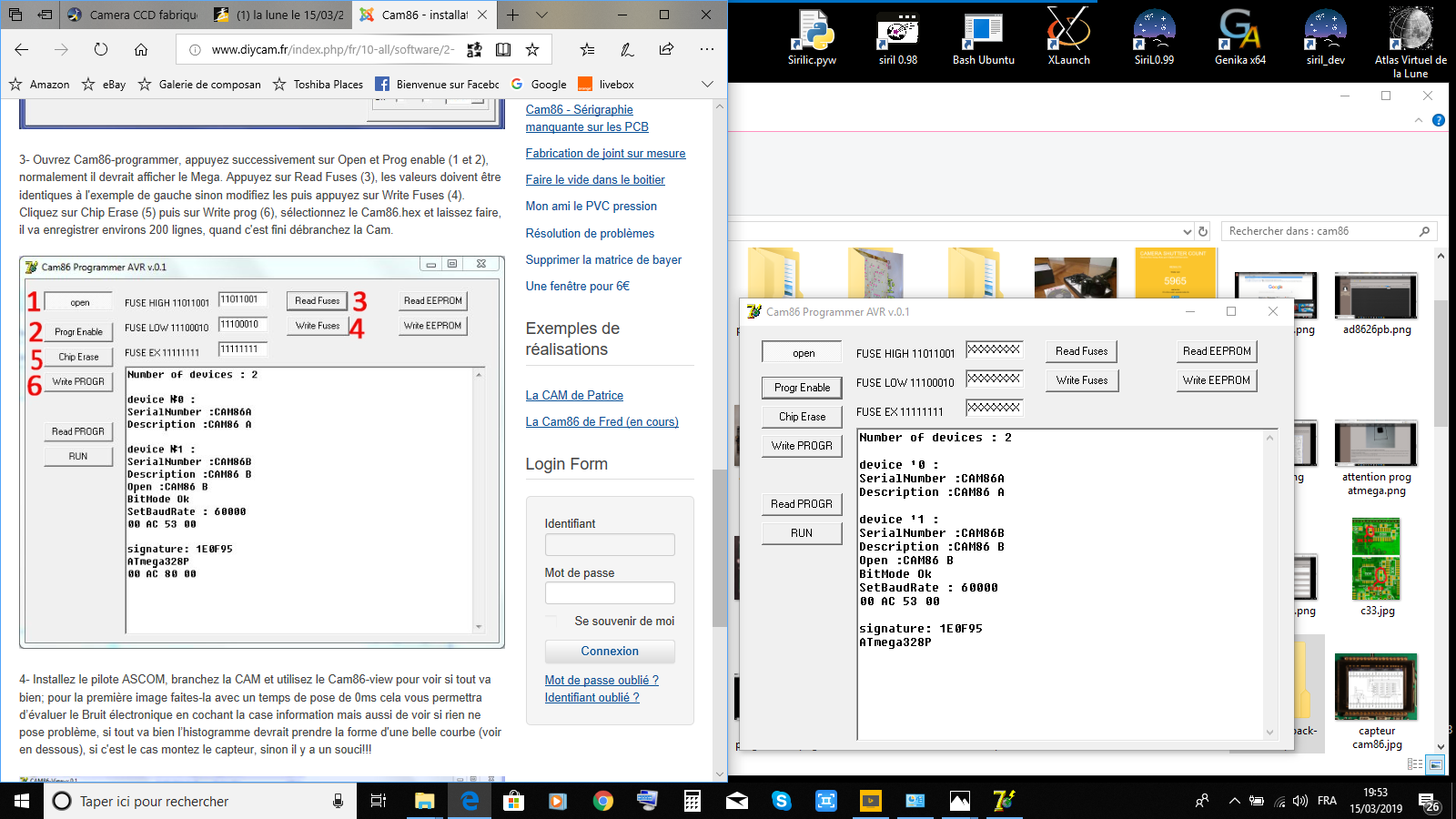

bon j'ai poursuivi

et modifier et suivi la procedure il y avais juste un chiffre a modifier










996679541_2019-03-15(10).thumb.png.dcd72d9c83642047cfeab7ee25056c66.png648111863_2019-03-15(11).thumb.png.23221e714c6a9cc659d13c69231dbca5.png1188147650_2019-03-15(12).thumb.png.478ccd5820f7005aa10278209e4215de.png

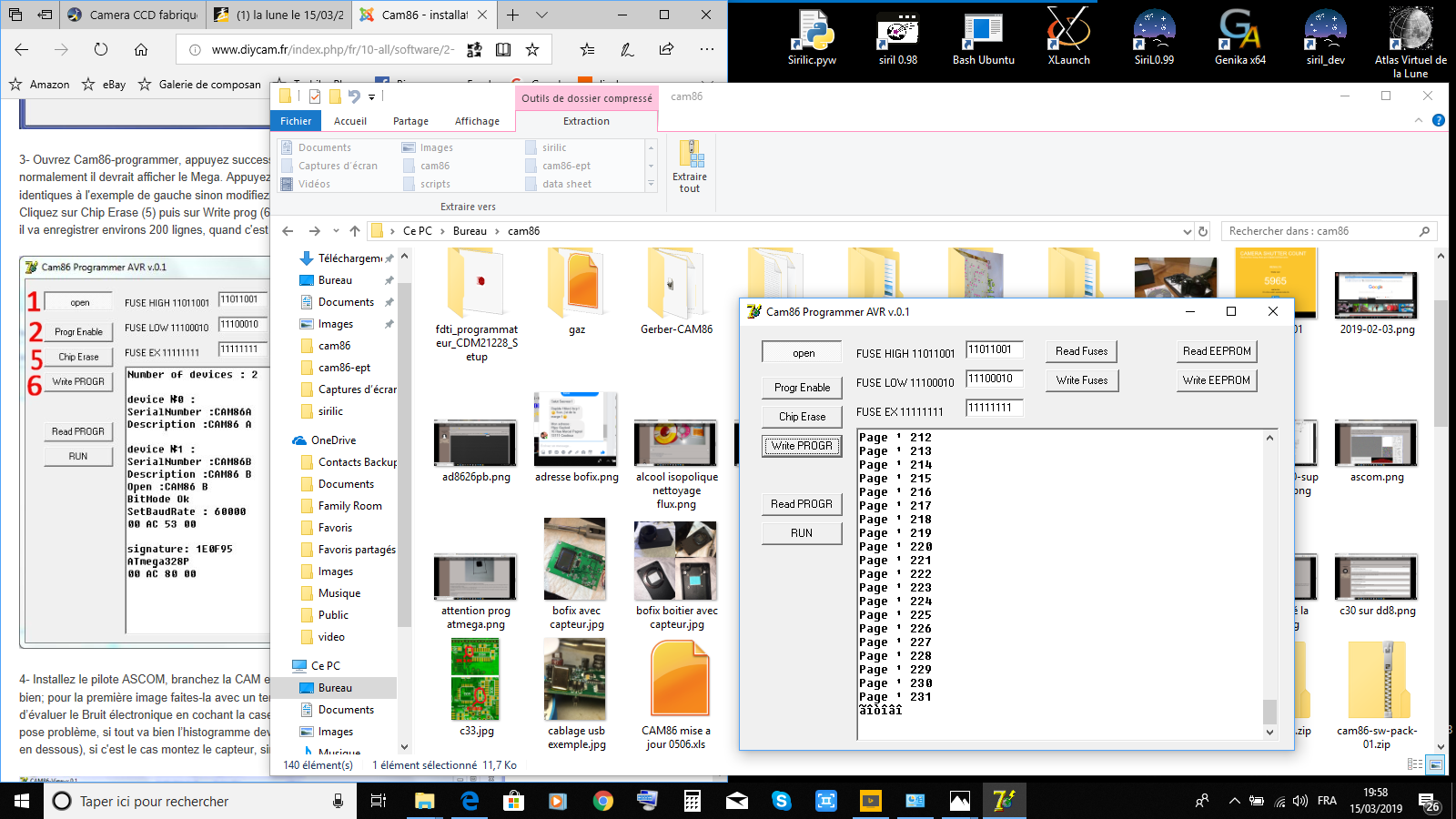

puis le hex de luka






Mais je croit qu'il y a un souci ou je ne sais pas, c'est bien sans capteur ( y pas un truc a mettre a la masse pour tester il me semble avoir lu ca quelque part mais je le retrouve plus)










thank you

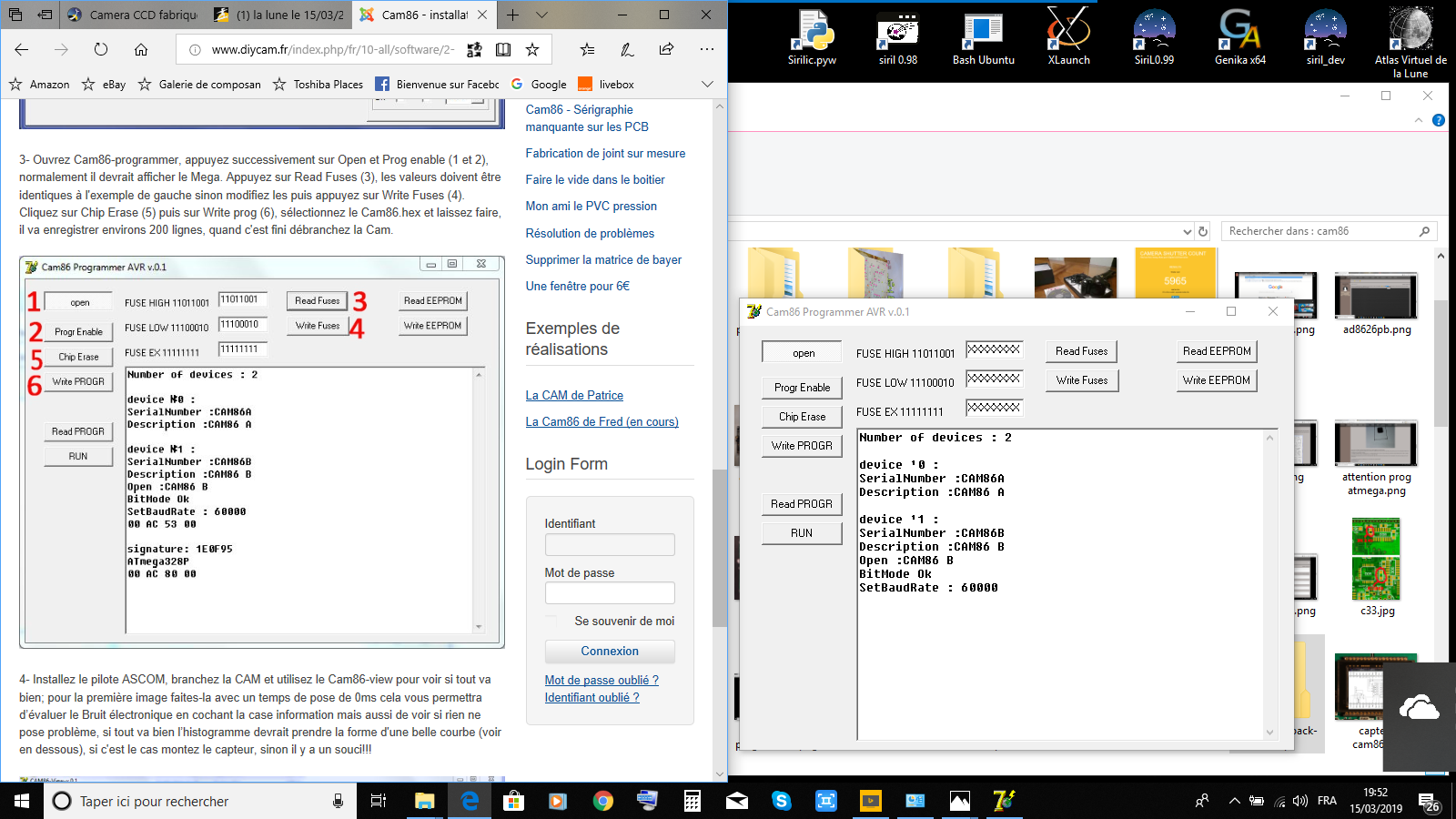

2019-03-15 (9).png

  • Merci / Quelle qualité! 1
Lien vers le commentaire
Partager sur d’autres sites

holaaa, c'est allé bien vite d'un coup....

Pour info je conseille pour un premier test de mettre le firmware 1 (celui d'origine) et après passer à celui de Lucas, sur Camview active la case information cela donnera des infos et non pas besoin de mettre quelque chose à la masse.

pour l'USB aucun schéma ou quoi que ce soit d'autre ne doit remplacer un test avec le multimetre pour connaitre les bonne couleurs.

  • Merci / Quelle qualité! 1
Lien vers le commentaire
Partager sur d’autres sites

Le 12/03/2019 à 20:34, pagpatrice a dit :

ça a déjà était fait mais comme te l'a dit @Pierre_Ch certains composants doivent rester au plus prés du capteur (comme DD4 ).



Ca sera fait sur le nouveau pcb :)



Le 15/03/2019 à 10:54, Bofix a dit :

Mais je pense quand meme reprendre à zéro . La c'est moche et sale, et moins fonctionnel !



Ca fait ch**r pour ton pcb ...mais je suis d'accord avec toi.

Autant reprendre depuis le début avec l'expérience que tu as acquis et j'ajouterai avec de l'étain au plomb cette fois-ci ;)



Il y a 16 heures, Ryo a dit :

Merci je continuerai demain  alors a tête reposer :)

Pour le moment, tout est normal :)

Par contre on est demain là ! aloorssss ça dit quoiiii ? pp



Ah aussi, un projet sympa qui pourrait servir pour guider sur le même pcb : https://github.com/openlux/microlux

Modifié par Greg34
Lien vers le commentaire
Partager sur d’autres sites

il y a une heure, Greg34 a dit :

Pour le moment, tout est normal

Par contre on est demain là ! aloorssss ça dit quoiiii ? pp



J'ai rétrograder le firmware et le pilotes a celui fournit dans le pack idem :(



Me semble avoir entendu un petit clac mais pas sur, en tous le cas images noir l'ampèremètre est toujours caler a 200 ma   il y a une petite variation pendant la lecture, les tension d'alim sont toujours bonne, ras de ce coté.

Je vais dans un premier temps me tester tous les composants hors tension (valeur condo, resistance diode, inductance , testeur + microscope) puis je ferais une mesure des tensions pendant la lecture pour si cela s'écroule quelque part, puis je serais bloquer je pense, alors je me retaperai toute les continuités pin a pin etc , puis la me restera qu'a changer a l'aveuglette :(



Ce matin j'ai marcher, un peu de sport sur tout quand on bouge pas trop en semaine ca fais du bien , donc j'ai pas passer trop de temps, la je feignasse un peu devant l'ordi et je vais un peu relire, m'avais sembler avoir vu que windows reconnaissait les ports a et b comme cam 86 après le firmware et me remettrai après.





si vous avez des pistes ou des conseils, je suis preneur.



A+







Lien vers le commentaire
Partager sur d’autres sites

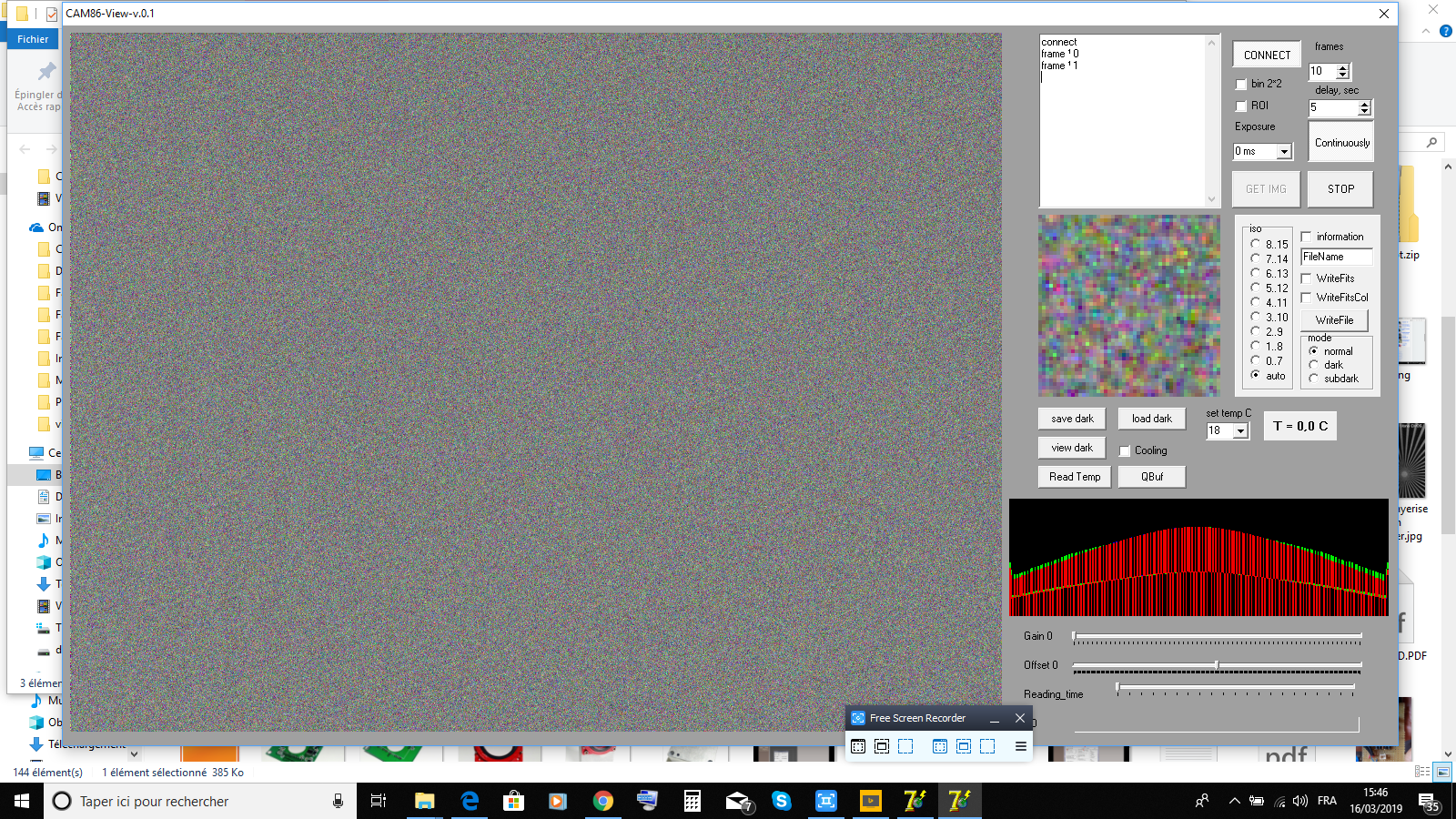

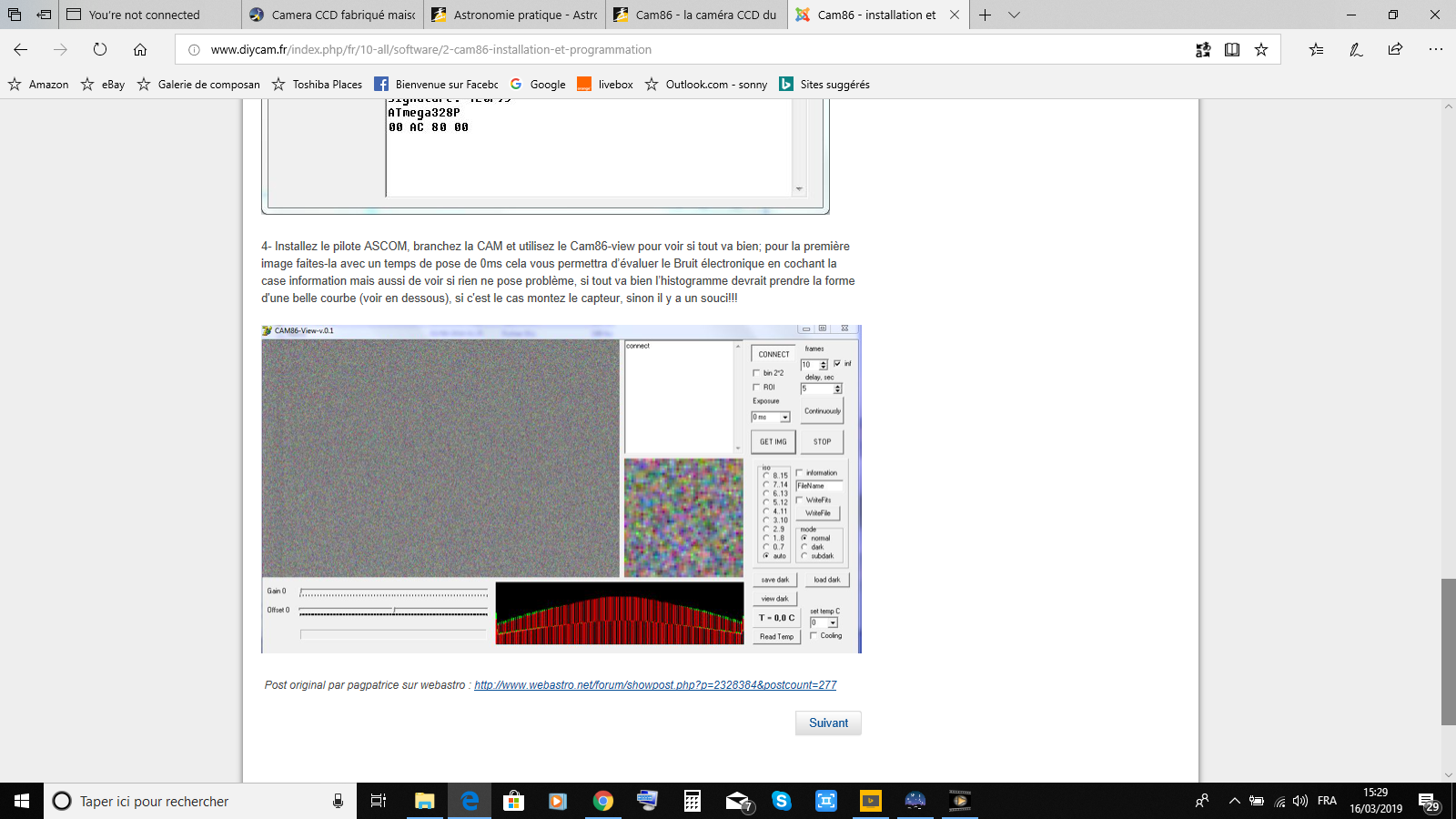

Je ferais une petite video peut etreJe ne sait pas je suis a cette étape et j'ai pas la courbe n'y rien :?:

2019-03-16 (1).png







Je ferais une video je mis prend peut être mal avec ce soft





Modifié par Ryo
Lien vers le commentaire
Partager sur d’autres sites

il y a 37 minutes, Ryo a dit :

si vous avez des pistes ou des conseils, je suis preneur.



Au niveau du gestionnaire de périphériques c'est normal.

La première image avec le capteur est noire ...

Tu as mis quoi comme réglages avec le camview ? tu peux faire un screen ?

Lien vers le commentaire
Partager sur d’autres sites

il y a 3 minutes, Ryo a dit :

Je ne sait pas je suis a cette étape et j'ai pas la courbe n'y rien :?:





Tu as testé un autre port usb ?

Ah aussi, tu as mis le capteur ou pas ?

Modifié par Greg34
Lien vers le commentaire
Partager sur d’autres sites

il y a 4 minutes, Greg34 a dit :



Au niveau du gestionnaire de périphériques c'est normal.

La première image avec le capteur est noire ...

Tu as mis quoi comme réglages avec le camview ? tu peux faire un screen ?



C'est sans capteur on est pas sensé avoir une belle courbe du bruit a l'écran validant la pose du capteur





citation Dijicam



Installez le pilote ASCOM, branchez la CAM et utilisez le Cam86-view pour voir si tout va bien; pour la première image faites-la avec un temps de pose de 0ms cela vous permettra d’évaluer le Bruit électronique en cochant la case information mais aussi de voir si rien ne pose problème, si tout va bien l’histogramme devrait prendre la forme d'une belle courbe (voir en dessous), si c'est le cas montez le capteur, sinon il y a un souci!!!

Modifié par Ryo
Lien vers le commentaire
Partager sur d’autres sites

à l’instant, Ryo a dit :



C'est sans capteur on est pas sensé avoir une belle courbe du bruit a l'écran validant la pose du capteur



Oui.

Essayes un autre port usb et fais nous un screen du camview ;)

Lien vers le commentaire
Partager sur d’autres sites

il y a 2 minutes, Ryo a dit :

Merci les copains dommage que vous soyer pas a coté ca mérite une petite bière .



Dis pas ça en rigolant, je serais à Ghisonaccia pour mon taff dans 2/3 semaines ^^



Bon aprem à toi aussi :)



En attendant, je vais remplacer C30 et nettoyer mon capteur, apparemment ce soir j'ai pas de nuages ! :banana:

Modifié par Greg34
Lien vers le commentaire
Partager sur d’autres sites

il y a 5 minutes, Ryo a dit :

t'arrive d'où d'Ajaccio ou de Bastia ?



Je sais pas encore, ça dépendra de la dispo mais bon,on sera encore en basse saison là.

Enfin, je dis ça en déconnant, j'ai du taff ras la caisse à outils... en général, je traine pas :)

  • J'aime 1
Lien vers le commentaire
Partager sur d’autres sites

il y a 27 minutes, Ryo a dit :

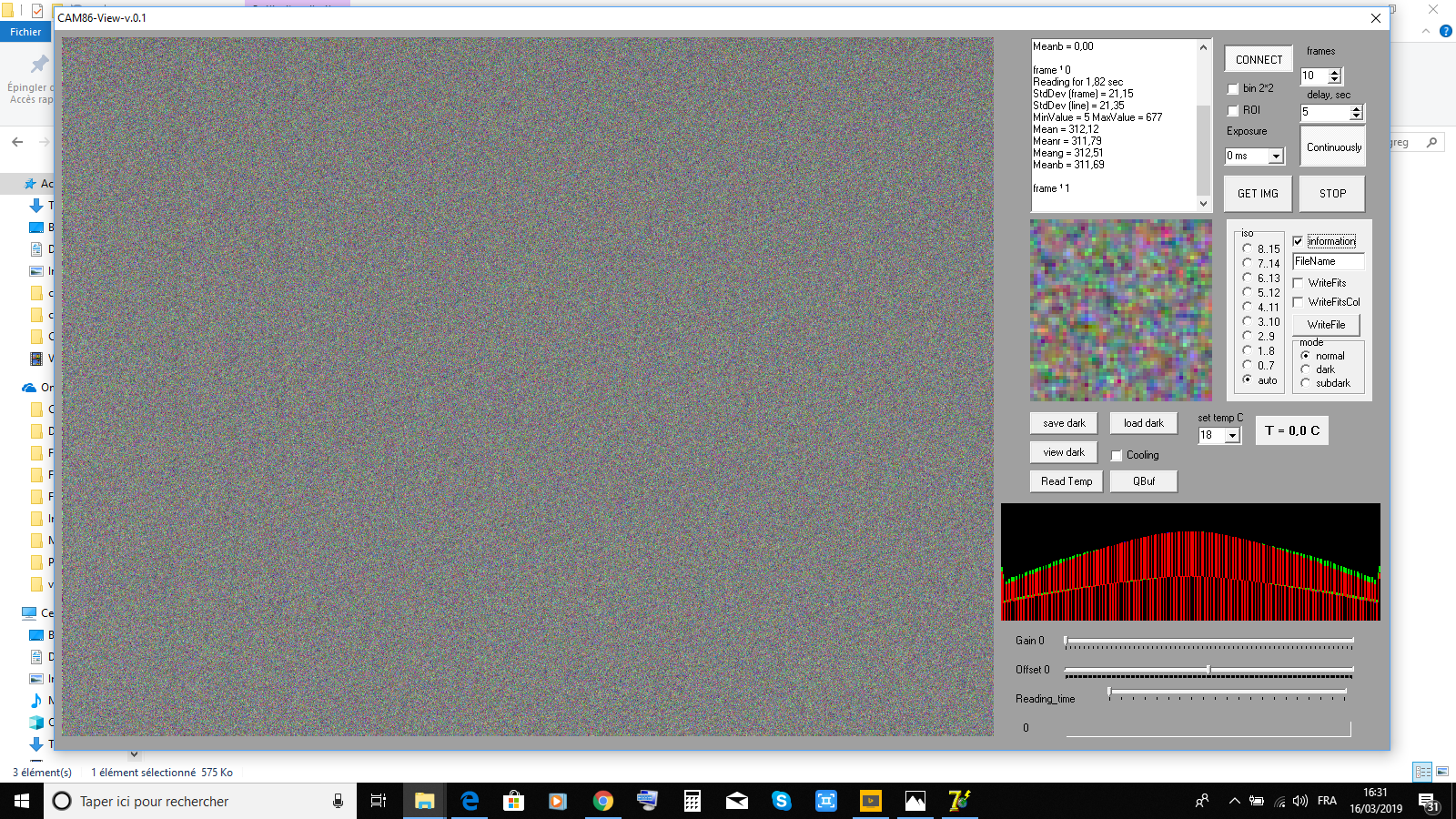

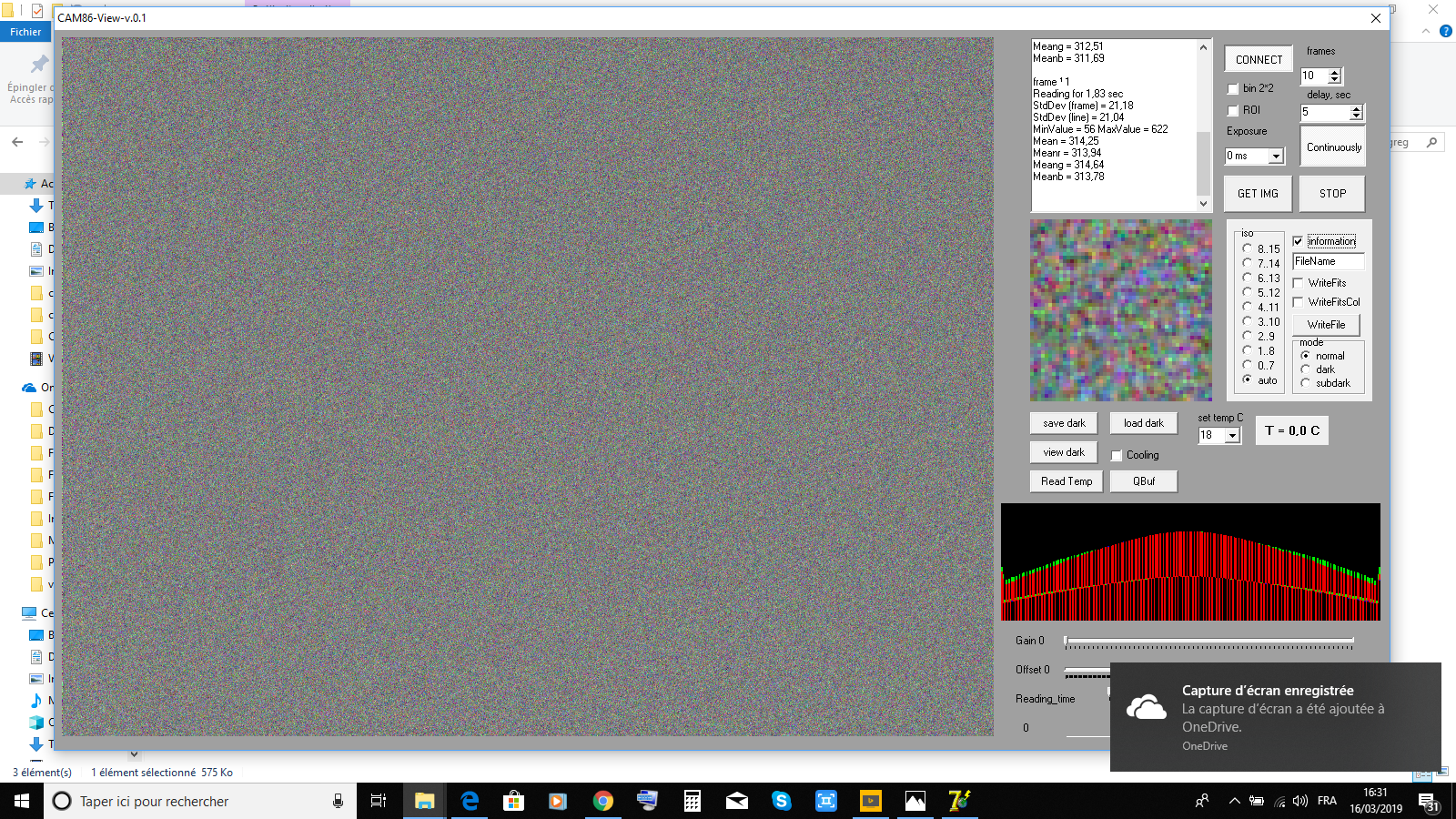

Whoua Greg merci  avec le tiens ca marche

C'est ce que je disais, premier test avec la version 1 du Firmware, version 1 du driver mais aussi Camview après on passera au reste, faut pas brûler les étapes, sinon on ne sais plus ou on en est...

il y a 29 minutes, Greg34 a dit :

Ta courbe est au top ^^



Oui, enfin presque, @Ryo comme je disais juste au dessus quelle version tu utilise des 3  ?

coche la case info et poste nous la photo STP, sans capteur!









  • J'aime 1
Lien vers le commentaire
Partager sur d’autres sites

il y a 19 minutes, pagpatrice a dit :

C'est ce que je disais, premier test avec la version 1 du Firmware, version 1 du driver mais aussi Camview après on passera au reste, faut pas brûler les étapes, sinon on ne sais plus ou on en est...



Oui, enfin presque, @Ryo comme je disais juste au dessus quelle version tu utilise des 3  ?

coche la case info et poste nous la photo STP, sans capteur!











C'est le firmware V01 fournit avec le pack chez astrokiev

















Voila ouf tu ma prit juste  j'allais attaquer le capteur :p

Modifié par Ryo
Lien vers le commentaire
Partager sur d’autres sites
