Recommended Posts

Salut salut !



Je vous présente mon support pour moteur pas à pas, imprimé 3D, imaginé et déssiné par bibi ☺️ sur freecad.

J'en suis tres content car il répond à toute les exigences :

- tres rigide

- tres legér

- compact et facile a mettre en oeuvre, comparé aux systemes d'equerres ou faut chercher où et comment s'accrocher

- et forcement c'est tres beau 😎



Pour les filetages, j'ai préparé les trous à l'impression avec un diametre legerement inferieur, puis taraudage à la visseuse, resultat nickel !



Je pense que le principe est adaptable sur beaucoup de lunettes, la seule retouche a faire est le diametre coté PO, je tiens le fichier freecad a disposition pour qui veut.

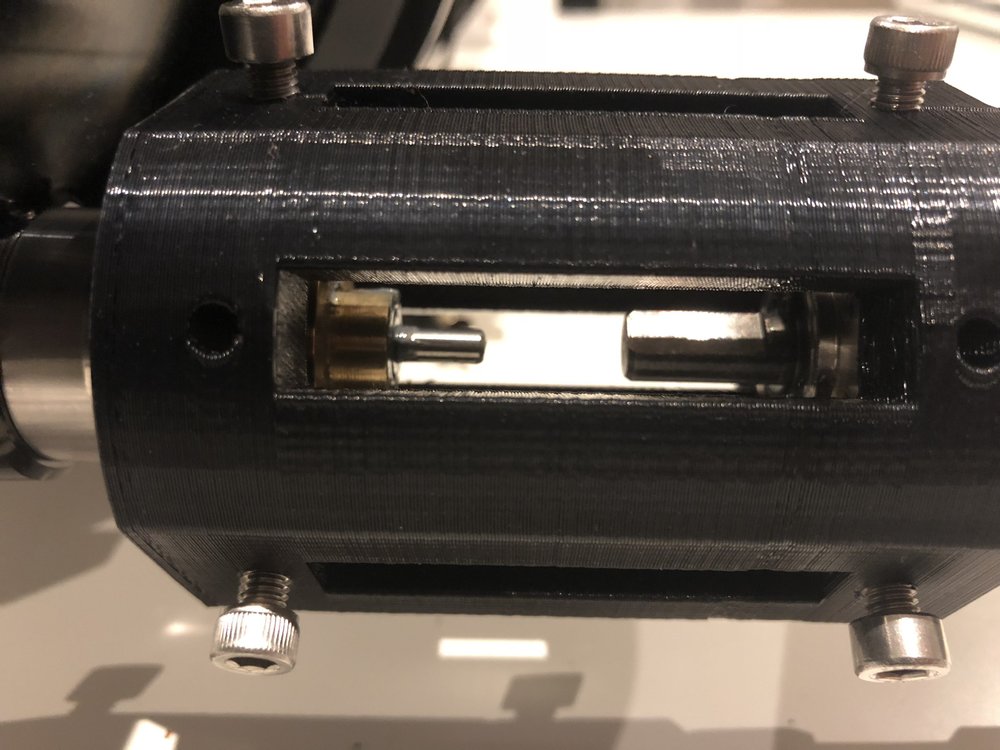

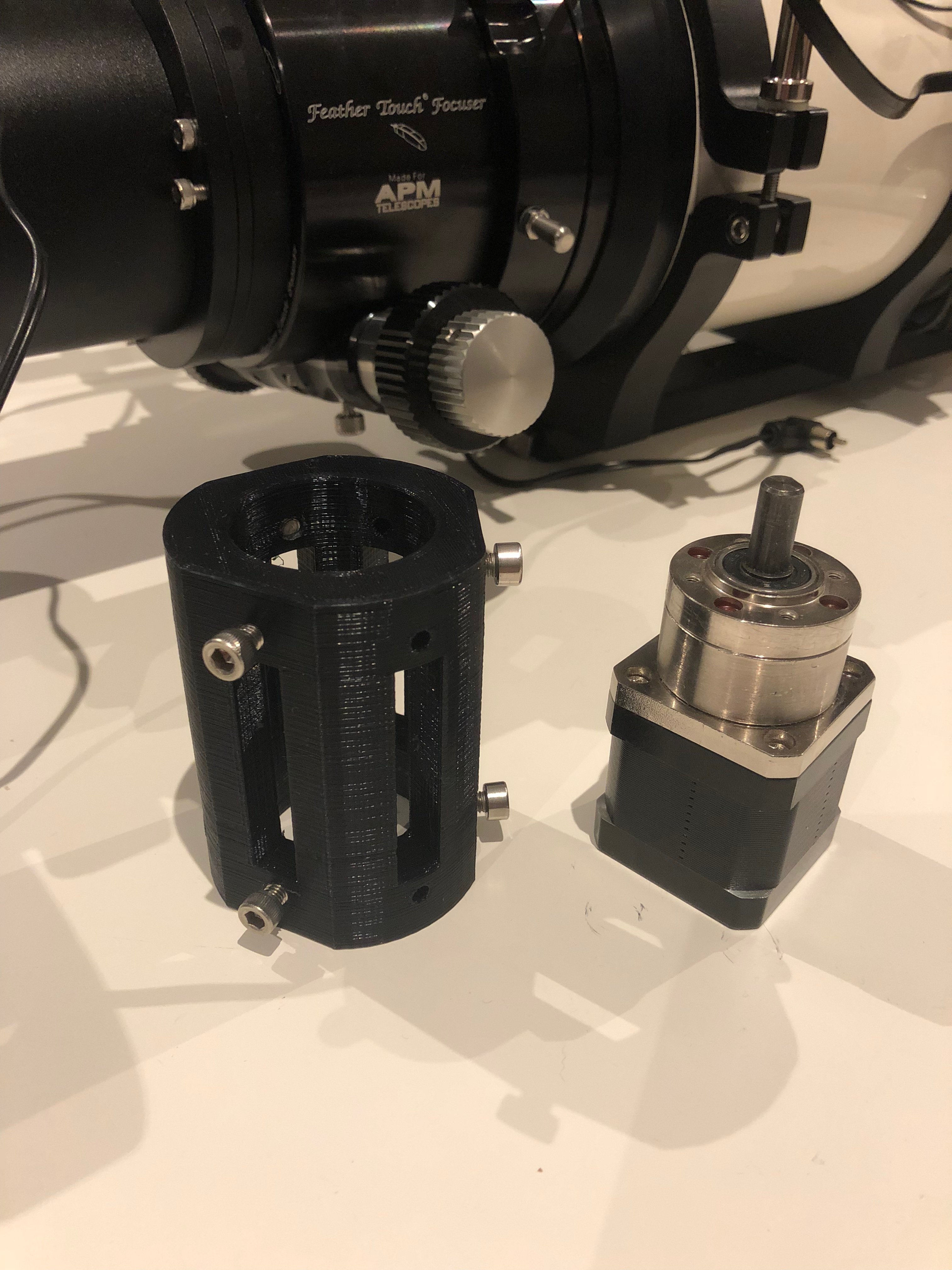

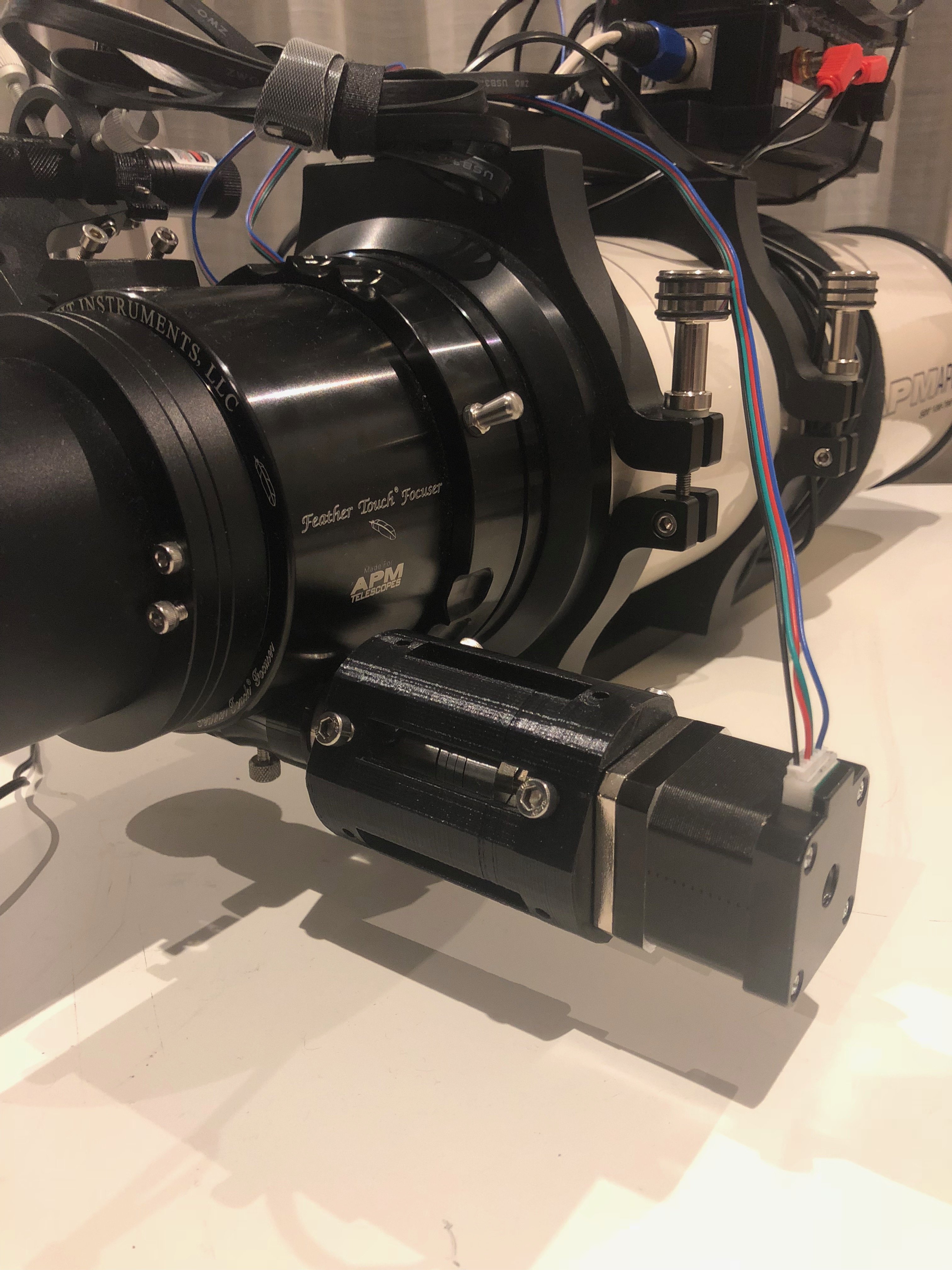

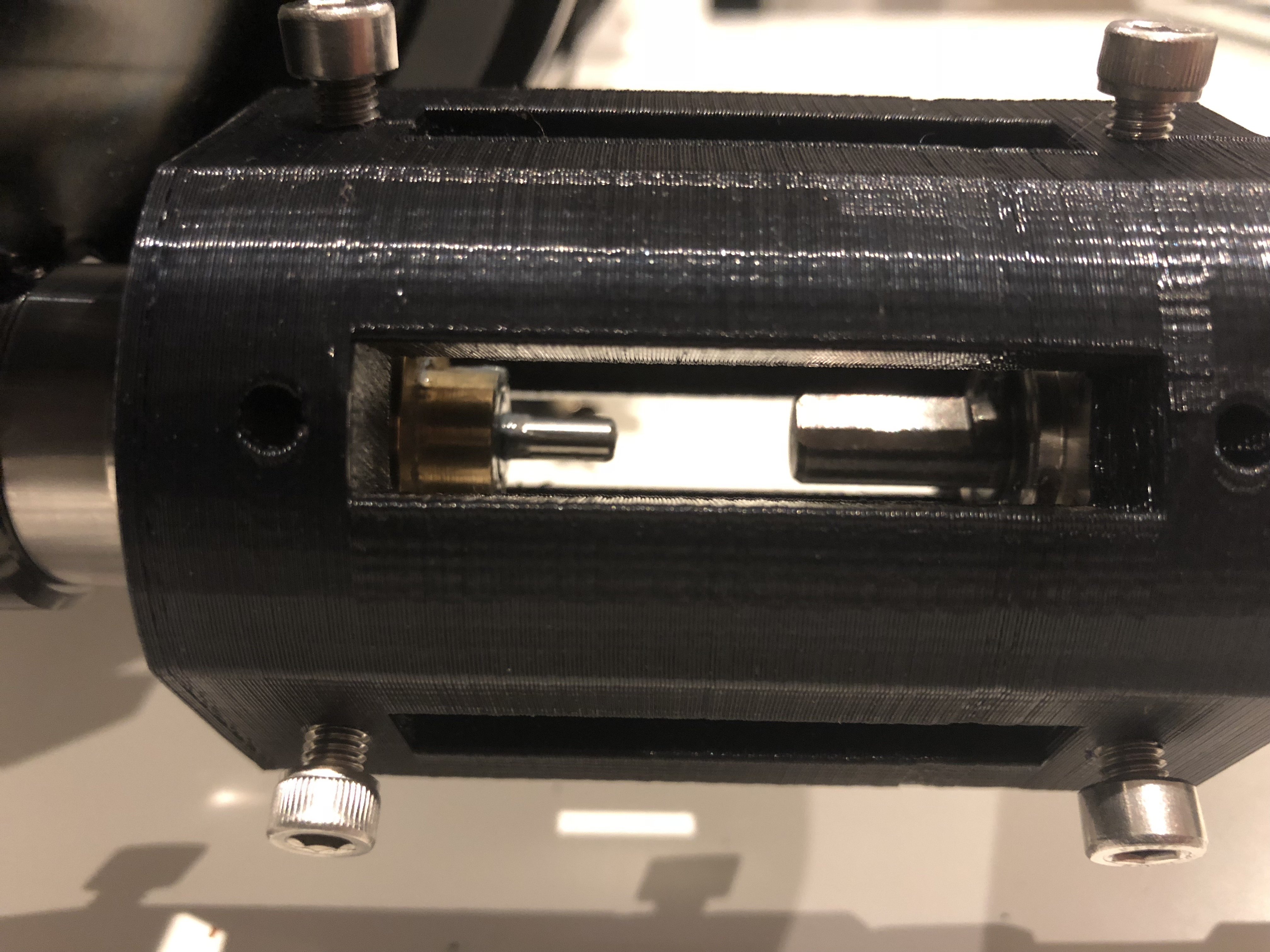

Quelques photos :



Malik








  • Merci / Quelle qualité! 1

Share this post


Link to post
Share on other sites

Et donc au final, tu as mis quoi comme connecteur sur l'axe?

Share this post


Link to post
Share on other sites

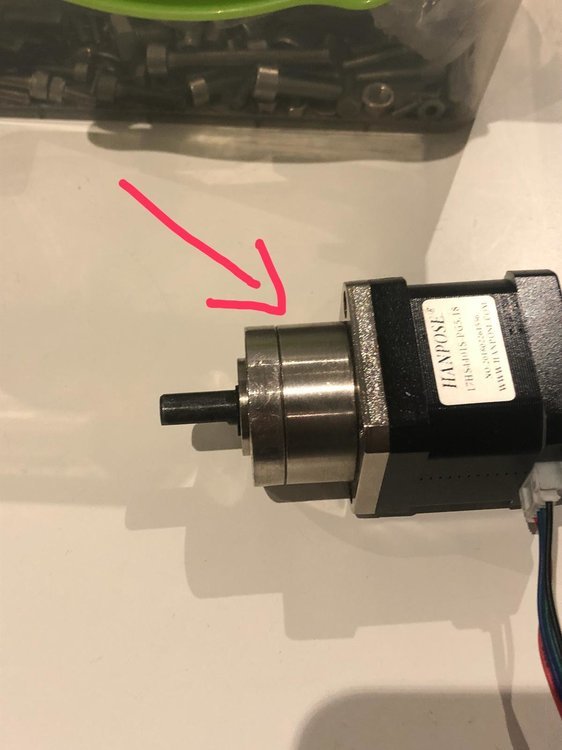

Au depart j'avais couplé sur l'axe démultiplié, mais j'ai lu ici et la que c'est moins fiable car ca peut patiner.

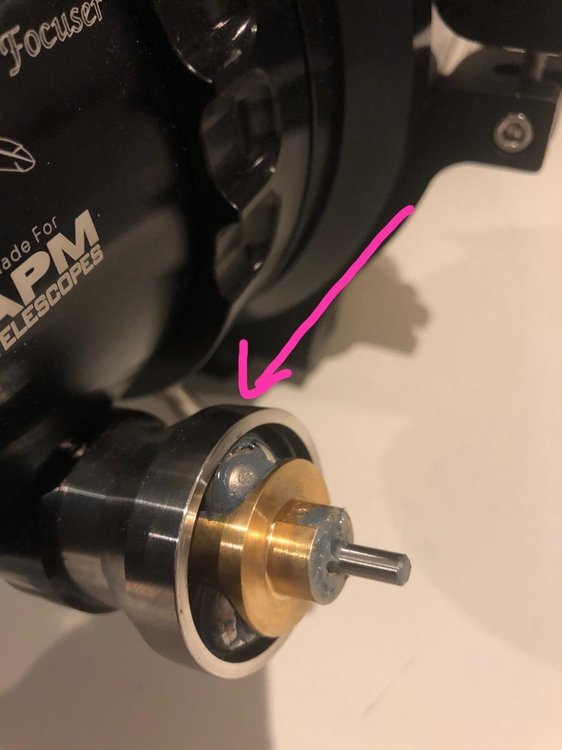

Ayant un axe au diametre chelou coté PO, un copain du club avait par chance un coupleur de diametre inferieur ET une perceuse colonne ! Que demander de plus !

Du coup j'ai un super coupleur aux cotes sur mesure.

On trouve plein de modeles sur ebay :

https://www.ebay.fr/itm/Coupleur-darbre-moteur-CNC-6-35mm-a-8mm-Couplage-flexible-6-35x8mm-M1G5/253812868154?hash=item3b186d043a:g:JXAAAOSw~XVbcXAg:rk:53:pf:0

Share this post


Link to post
Share on other sites
