HPMâd

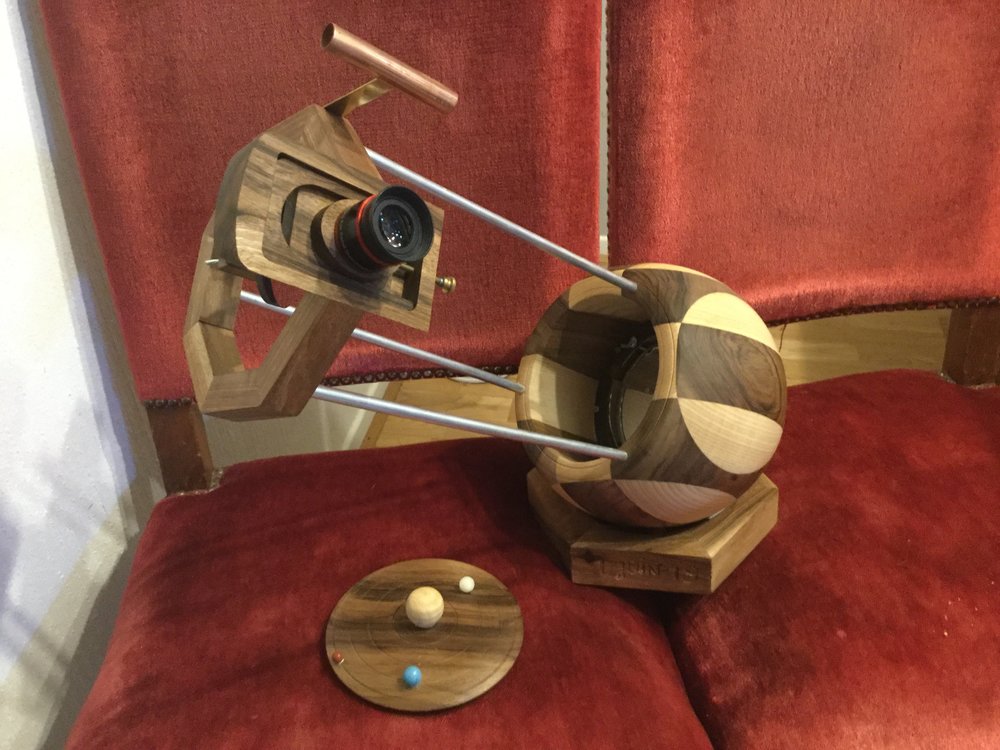

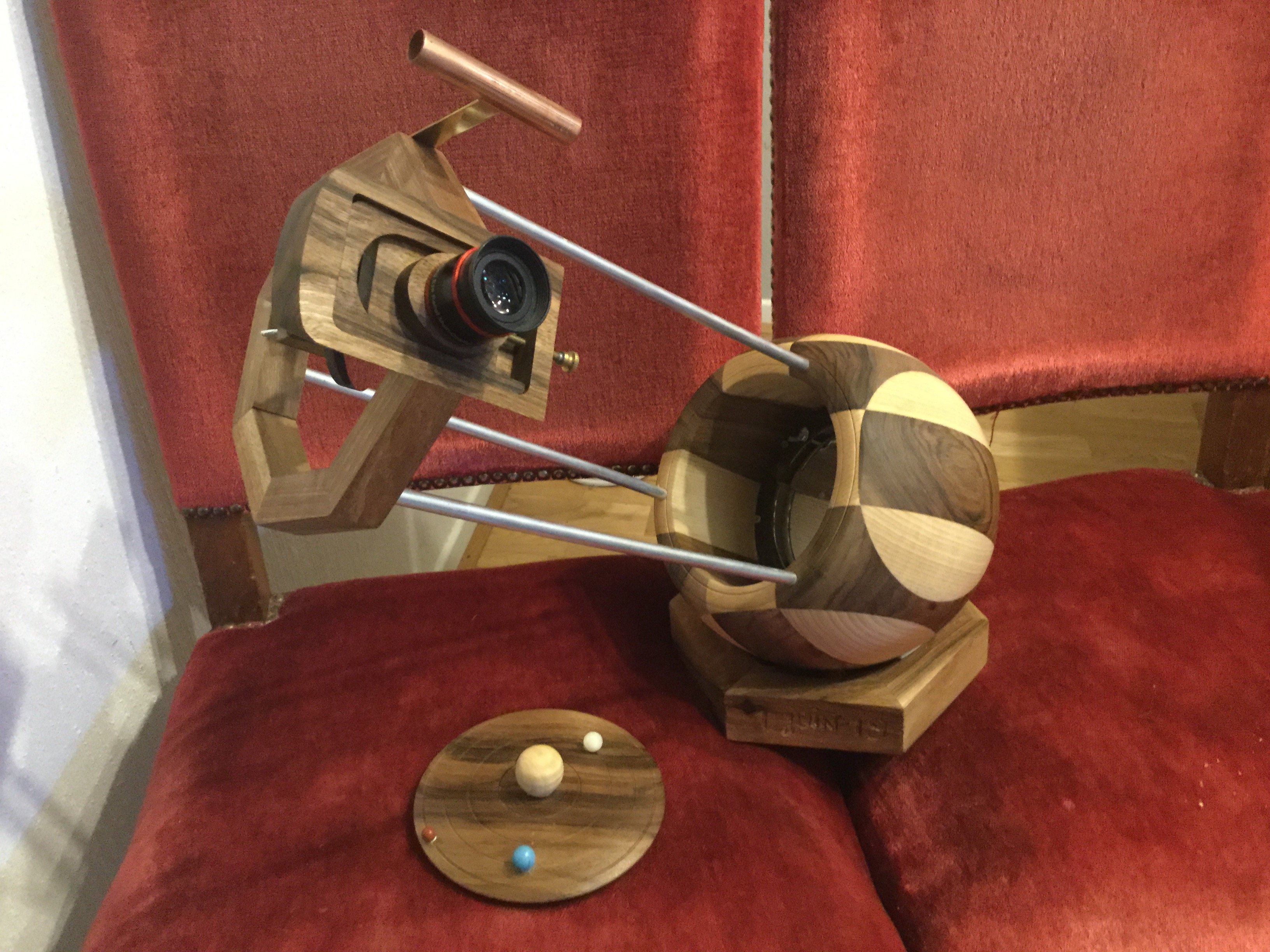

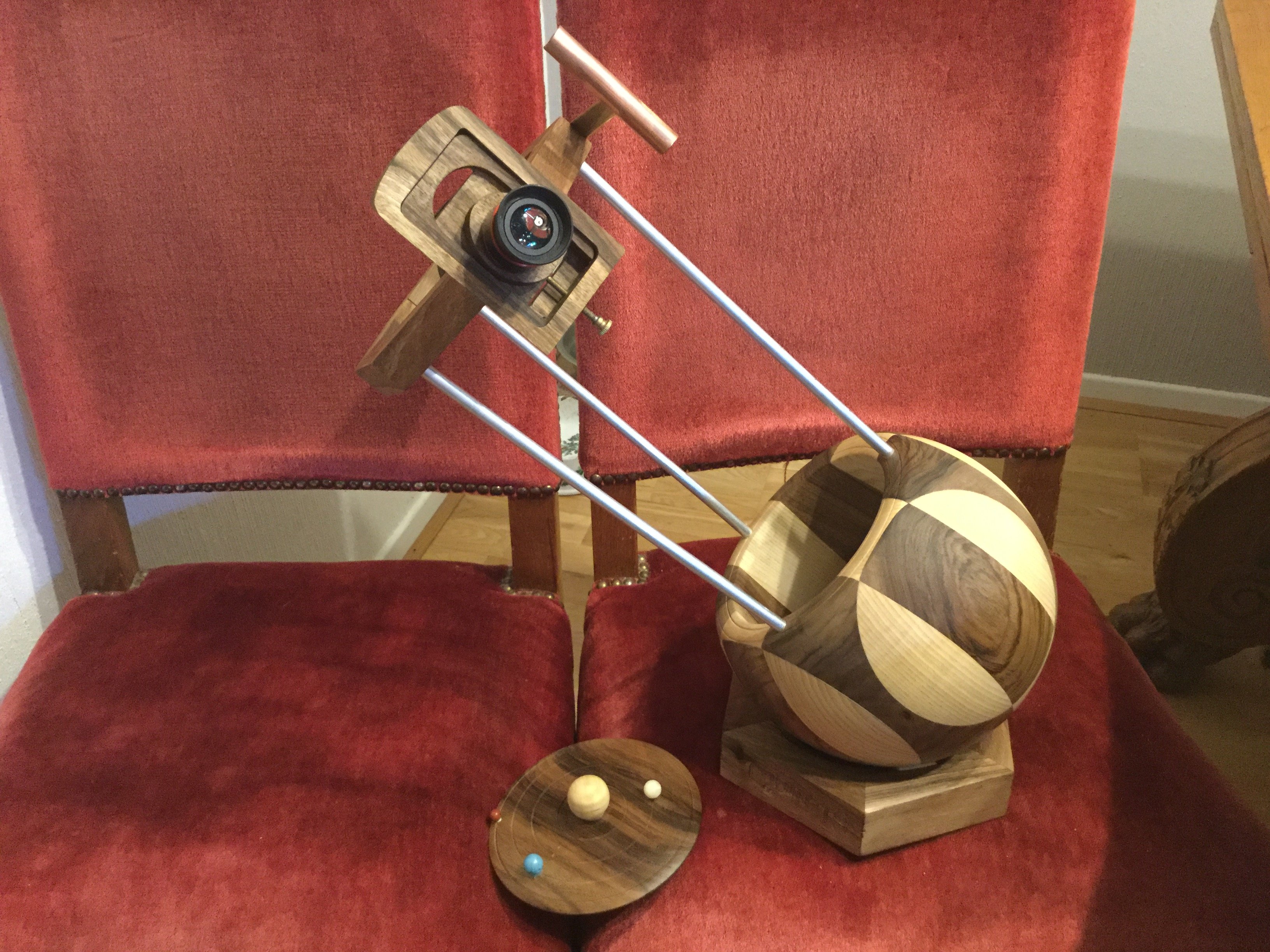

un petit 114*450

Recommended Posts

çà fait penser aux premiers télescopes de foucault tout en bois

version spatiale

bravo l'artisie

Share this post


Link to post
Share on other sites

Félicitation pour cette construction, du travail de pro ! Magnifique !

Comment se passe la mise au point, aussi douce que sur un PO ? Et la collimation facile ? En fait il manque des photos pour la compréhension, là tu nous as titillé je veux en voir plus !

Share this post


Link to post
Share on other sites

Bonjour,

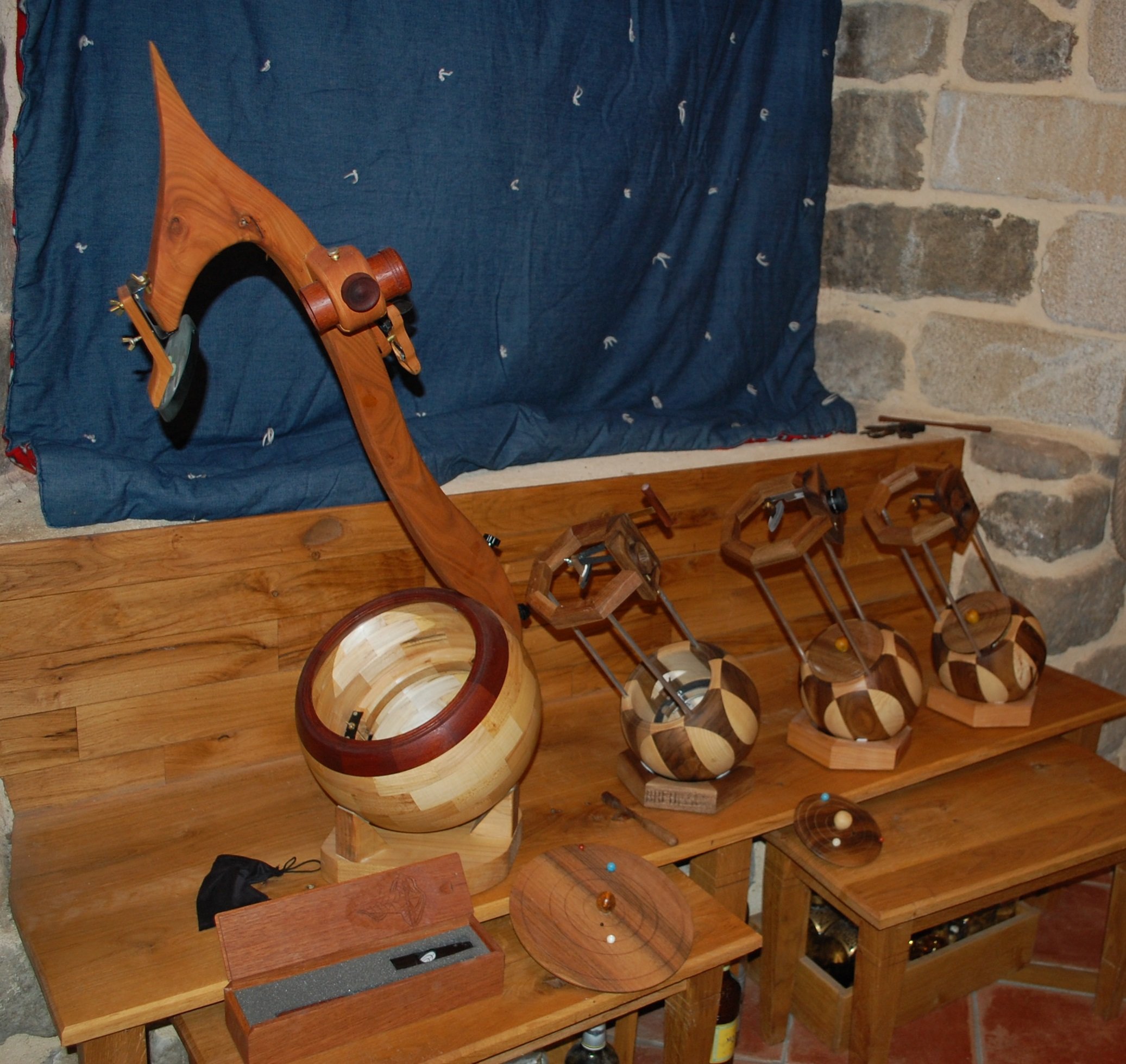

J'ai fini ma série de 3 114/450 boulles...



les voici suivant leur "maman oie"... à travers la voie lactée!






Pour répondre aux questions...

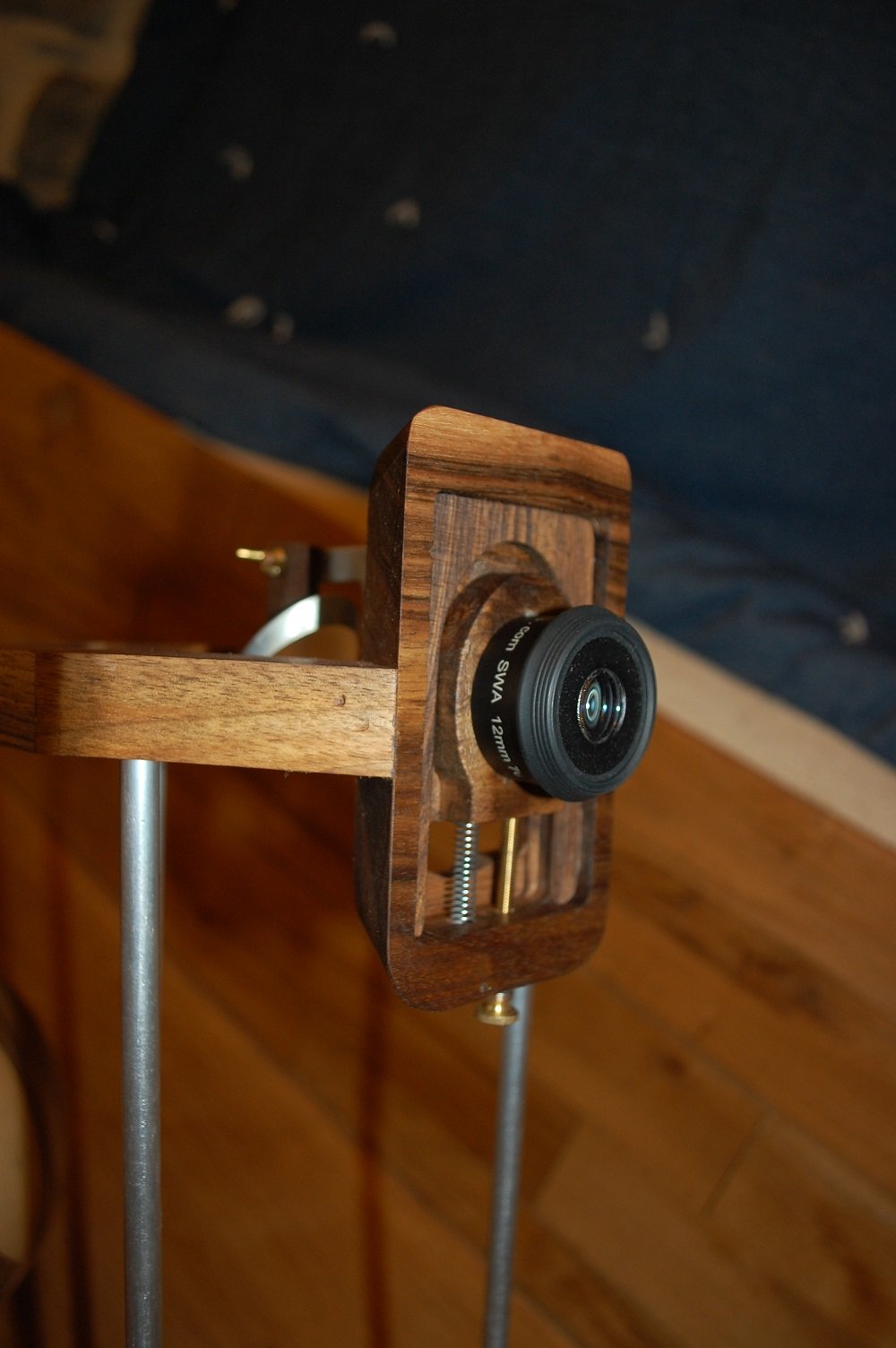

la mise au point est faite en faisant bouger (translation) en meme temps le PO et le secondaire. cela donne un champ visible TRES grand! et est relativement stable.

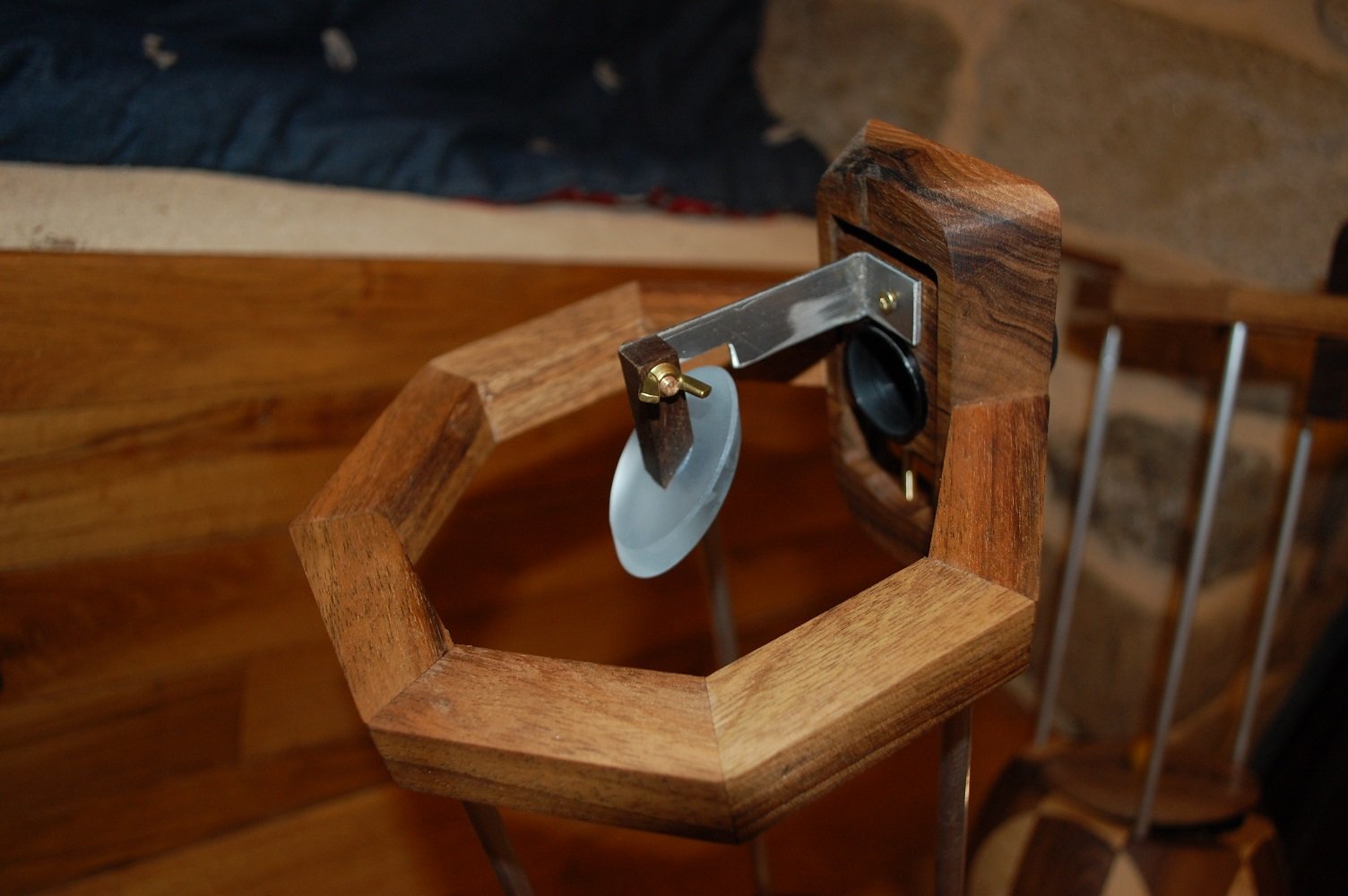

la colim du secondaire est faire via 2 axes, en haut du secondaire et la ou le secondaire est attaché au PO.

la colim du primaire est faire via 3 vis de colim sur le devant et un "outil" fournit avec le scope!



1753414250_DSC_7313-Copy.thumb.JPG.f523ec0b06f1dfa05b0539ce47a2c9b9.JPG1879612794_DSC_7312-Copy.thumb.JPG.1d95b4b961d55850892feacd958c39a8.JPG



  • J'aime 3

Share this post


Link to post
Share on other sites

Superbes !!!

Bravo.

J'aime bien la simplicité de l'ensemble y compris le chercheur du rayon plomberie, la qualité de fabrication, l'élégance de l'ensemble.

Beaux objets ; ça donne envie d'y toucher.



La boule est un assemblage collé puis tourné ?

Elle est posée sur des feutres c'est ça ?

Share this post


Link to post
Share on other sites

Bonjour,



Le chercheur est effectivement du cuivre de plomberie.. MAIS il a ete passé au tour pour en diminuer l'epaisseur (et le poid) de 1mm a 0.5mm.

vue a 5cm, il offre un angle de 6°, alors que le scope a un angle de 3°, donc pas de problème a l'utilisation.



Les boules sont effectivement des assemblages collés puis tournées, c'est ce que l'on appelle du 'segmented wood turning' en anglais... une des disciplines ou les gens font les truc les plus impressionnant en bois: https://www.google.com/search?q=segmented+wood+turning&client=firefox-b-d&source=lnms&tbm=isch&sa=X&ved=0ahUKEwiawJqcmf_jAhXo2eAKHSC1BzsQ_AUIESgB&biw=1536&bih=1079



ce n'est PAS posé sur des feutres, car les fautres ont trop de friction statique. mais sur 3 patins en tefelon. Le bois est fini avec de l'huile de lin.



Cyrille

  • J'aime 1

Share this post


Link to post
Share on other sites

Effectivement magnifique ! Il doit falloir un gros tour pour ces pièces. La maman c’est un 200mm ?



Share this post


Link to post
Share on other sites

Bonsoir,

 Je vois que l'artiste a encore "frappé"!



Chapeau bas. Moi ça me Scotch toujours ton inventivité.:be:



Je trouve celui-ci particulièrement beau.



Bon ciel

Patrice

Share this post


Link to post
Share on other sites

Bonjour,



oui, la maman est un 200 f 4.5...

mon tour n’est pas très gros, ce qui me cause quelques’ problemes et frayeurs !



cyrille

Share this post


Link to post
Share on other sites

Bonjour,



apres avoir fait fait le premier à 114, je l’ai apporté au club et deux des membres m’ont demandé de leur end faire un aussi, donc j’ai fait les 2 autres à ce moment là....



pour çe qui est du démontage, on peut enlever les tubes alus pour le transport... mais on,ils ne sont pas s’il gros que cela montés...



cyrille

Share this post


Link to post
Share on other sites
Le 12/08/2019 à 15:58, HPMâd a dit :

Bonjour,



J'ai fini ma série de 3 114/450 boulles...



les voici suivant leur "maman oie"... à travers la voie lactée!








Ouah, j'adore :cool:. J'avais loupé ce fil... Beau travail ;).

Share this post


Link to post
Share on other sites

Moi aussi, je n'avais pas vu ces petites merveilles.



Bravo, très esthétique, très beau, du travail de bois de qualité !

Share this post


Link to post
Share on other sites

Ouais super boulot!

J'ai aucune idée comment vous réalisez la boule???

Share this post


Link to post
Share on other sites

Bonjour,



C'est travaillé au tour. et c'est beaucoup plus facile à expliquer qu'a faire!!!!!



Les petits sont fait de 25 pièces (rectangles de 5*5*25cm) de bois agencées en un carré de 5 pieces par 5 pieces dans le sens de la "hauteur", alternant le noyer (noir) et l'érable (blanc)...  Cela forme un cube de 25*25*25 dans lequel je taille la boule.



La "maman" est du "segmented woordturning" en gros, on colle des bouts de bois en formant des polygones (dans mon cas des dodécagones, 12 cotés).

on en fait des anneaux que l'on colle ensemble

puis, on passe le tout au tour a bois.

La dificultée étant de faire un boule (c'est tres dur!) et que mon pauvre petit tour n'est pas fait pour prendre temps de poid et des si grosses pièces...



Voir une vidéo de création de bols suivant cette technique (
