Carte contrôleur Eq6 en détail


Recommended Posts

En cas de défaillance avérée, la solution est bien sûr de changer le condensateur, mais aussi ses congénères : ceux de la même série impérativement, ceux de la même marque éventuellement. Toujours choisir un condensateur de même valeur. La tension de service ellpeut être plus élevée (si la place le permet !), et on peut choisir une température de fonctionnement plus haute (105°C au lieu de 85°C).

Série C104, C94, C74, C84 / 47µf 35V

Série C3, C41 / 470µf 25V

C48 / 1000µf 35V

C12 / 47µf 16V

C14 / 100µf 25V

Edited by denis-mgt
Link to post
Share on other sites
  • Replies 87
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

Détail de la carte Contrôleur N-Eq6    Cuivre dessus   Cuivre dessous   Cuivre internes 1 (multi-couches)   Cuivre internes 2 (multi-couches)

Tu as repris le schéma d'origine. Tu refais à l'identique? Je retrouve les mêmes petits défauts...   Une remarque :Tu.peux utiliser 1 seul quartz au lieu de 2  Avoir 2 quartz de même fr

Merci, après plusieurs essais, de différent type de connexion WiFi, Bluetooth de ma fabrication, j'ai fini par griller ma carte mère. Achat d'une deuxième carte contrôleur. 2 ans après rebelote g

Posted Images

Il y a 15 heures, Greg34 a dit :

J'ai pas d'EQ6 mais je salue la qualité de ton post et de ton partage !

Après un jour, si tu fais la même chose pour l'AzEq6, je m'abonne ! :)



:merci:, il y aura sûrement des mises à jour à faire sur ce post. Pour l'AzEq6 il me faudrait une carte pour la décomposer. ce jour-là je partagerai le sujet.

Edited by denis-mgt
Link to post
Share on other sites
Il y a 12 heures, Fred_76 a dit :

Va falloir stocker ce post car mon avis est que SW le fasse rapidement disparaitre... ou OU.

On verra bien ci SW :censuré:

Il n'y a pas de mal, pour un peut d aide. Pour une réparation soi-même de la carte N-EQ6, pour un coût de quelques centimes d'euro.

Il n'est pas question non plus de reproduire cette carte mère :nono:.

Edited by denis-mgt
  • Haha 1
Link to post
Share on other sites

Achat d'une quantité de perle de ferrite pour faire des essais.

de la marque MURATA

La série Murata propose des perles de ferrites EMIFIL pour supprimer le bruit à haute fréquence dans les applications de ligne électrique. Ces perles de ferrites sont conçues pour réduire la possibilité de résonance et fournir un signal de forme d'onde sans déformation. Les perles de ferrites EMIFIL ne nécessitent pas de connexion à la terre, elles peuvent être utilisées dans les circuits sans lignes de masse stables. La structure de barrière de nickel des électrodes externes fournit une excellente résistance à la chaleur de soudure. Les perles de ferrite génèrent une impédance à partir de fréquences relativement faibles, elles se révèlent ainsi efficaces pour la suppression du bruit dans une large gamme de fréquence (30MHz à plusieurs centaines de MHz).



Reste a trouver le bon compromis des filtre EMI suivant:

L11 partie du filtre LC du U1 78D05AL.

L14 partie du filtre LC d'alimentation 33V des driver A3559SLBT.

L40 partie du filtre LC d'alimentation de U4 2171WU

L3 et L4 partie du filtre antiparasite Hand controller.

L5, L6, L7, et L8 partie du filtre LC port ST4.

L71, L72, L81, L82, L91, L92, L101 et L102 partie du filtre LC DEC & RA.



BLM31PG500SN1L Perle de ferrite, 1206 [3216 Metric], 50 ohm, 3.5 A, Série BLM31P, 0.015 ohm, ± 25%  Ok pour celle-ci, ça fonctionne pour L1

BLM18KG101TN1D Perle de ferrite, 0603 [1608 Metric], 100 ohm, 3 A, Série BLM18K, 0.03 ohm, ± 25%

BLM18PG330SN1D Perle de ferrite, 0603 [1608 Metric], 33 ohm, 3 A, Série BLM18P, 0.025 ohm, ± 25%

BLM21PG121SN1D Perle de ferrite, 0805 [2012 Metric], 120 ohm, 3 A, Série EMIFIL BLM21P, 0.03 ohm, ± 25%

BLM18SG121TN1D Perle de ferrite, 0603 [1608 Metric], 120 ohm, 3 A, Série BLM18S, 0.025 ohm, ± 25%

BLM18EG101TN1D Perle de ferrite, 0603 [1608 Metric], 100 ohm, 2 A, Série BLM18E, 0.045 ohm, ± 25%

BLM18EG121SN1D Perle de ferrite, 0603 [1608 Metric], 120 ohm, 2 A, Série BLM18E, 0.04 ohm, ± 25%

BLM18PG121SN1D Perle de ferrite, 0603 [1608 Metric], 120 ohm, 2 A, Série BLM18P, 0.05 ohm, ± 25%

BLM21PG221SH1D Perle de ferrite, 0805 [2012 Metric], 220 ohm, 2 A, Série BLM15A SH, 0.045 ohm, ± 25%

BLM21PG221SN1D Perle de ferrite, 0805 [2012 Metric], 220 ohm, 2 A, Série BLM21P, 0.045 ohm, ± 25%

BLM18KG471SN1D Perle de ferrite, 0603 [1608 Metric], 470 ohm, 1.5 A, Série EMIFIL BLM18K, 0.13 ohm, ± 25%

BLM18SG331TN1D Perle de ferrite, 0603 [1608 Metric], 330 ohm, 1.5 A, Série BLM18S, 0.07 ohm, ± 25%

BLM21PG331SN1D Perle de ferrite, 0805 [2012 Metric], 330 ohm, 1.5 A, Série BLM21P, 0.07 ohm, ± 25%

BLM21PG331SH1D Perle de ferrite, 0805 [2012 Metric], 330 ohm, 1.5 A, Série BLM15A SH, 0.07 ohm, ± 25%

BLM18EG221TN1D Perle de ferrite, 0603 [1608 Metric], 220 ohm, 1 A, BLM18E Series, 0.15 ohm, ± 25%  Ok pour celle-ci, ça fonctionne pour L2

BLM18AG221SN1D Perle de ferrite, 0603 [1608 Metric], 220 ohm, 500 mA, Série BLM18A, 0.25 ohm, ± 25%

BLM18HE102SN1D Perle de ferrite, 0603 [1608 Metric], 1 kohm, 600 mA, Série BLM18H, 0.35 ohm, ± 25%

BLM18BD102SN1D Perle de ferrite, 0603 [1608 Metric], 1 kohm, 100 mA, Série BLM18B, 0.85 ohm, ± 25%

BLM18TG102TN1D Perle de ferrite, 0603 [1608 Metric], 1 kohm, 100 mA, Série BLM18T, 0.6 ohm, ± 25%

BLM18HG102SN1D Perle de ferrite, 0603 [1608 Metric], 1 kohm, 100 mA, Série BLM18H, 1.6 ohm, ± 25%

BLM18HD601SN1D Perle de ferrite, 0603 [1608 Metric], 600 ohm, 100 mA, Série BLM18H, 1.5 ohm, ± 25%

BLM18BD252SN1D Perle de ferrite, 0603 [1608 Metric], 2.5 kohm, 50 mA, Série BLM18B, 1.5 ohm, ± 25%

BLM18HD102SN1D Perle de ferrite, 0603 [1608 Metric], 1 kohm, 50 mA, Série BLM18H, 1.8 ohm, ± 25%

BLM18BD222SN1D Perle de ferrite, 0603 [1608 Metric], 2.2 kohm, 50 mA, Série BLM18B, 1.5 ohm, ± 25%

BLM18BB471SN1D Perle de ferrite, 0603 [1608 Metric], 470 ohm, 50 mA, Série BLM18B, 1 ohm, ± 25%

BLM18HK102SN1D Perle de ferrite, 0603 [1608 Metric], 1 kohm, 50 mA, Série BLM18H, 1.5 ohm, ± 25%



Je pense pour L11 une perle de 1.5A

pour L40 et L14 une perle de 3A





Un peut d'aide ce n'est pas de refus

merci

Edited by denis-mgt
Link to post
Share on other sites

La perle ferrite de substitution ci-dessous fonctionne

BLM18AG221SN1D Perle de ferrite, 0603 [1608 Metric], 220 ohm, 500 mA, Série BLM18A, 0.25 ohm, ± 25%

Pour

L3 et L4 partie du filtre antiparasite Hand controller.

L5, L6, L7, et L8 partie du filtre LC port ST4.



Ainsi que la perle de ferrite

BLM18EG221TN1D Perle de ferrite, 0603 [1608 Metric], 220 ohm, 1 A, BLM18E Series, 0.15 ohm, ± 25%

Pour L11



Edited by denis-mgt
Link to post
Share on other sites
Il y a 4 heures, gehelem a dit :

ohh !!! quel boulot extraordinaire !

+10000 pour suivre juste humblement, incapable de participer

Merci gehelem

Mise à jour des schémas sur les filtres EMI.

Quelque info sur les moteurs pas à pas DEC et RA de la N-EQ6

Modification des figure 1 & 2



Link to post
Share on other sites

Bonjour Denis et bravo pour ce magnifique travail.

J'ai jeté un œil au schéma de la carte et je pense avoir trouvé un petit problème sur les alimentations des PIC.

En effet, l'entrée Vpp est dédiée à la tension de reprogrammation du PIC, la véritable alim du PIC est l'entrée Vdd qui doit être à 5V.

Pour le PIC U3, en suivant le via connecté a la pin 20, C32 et C33 on le retrouve bien connecté au plan Vdd, il manque donc dans ton schéma.

Par contre pour le PIC U2, les capa C22 et C23 sont entre les broches 19 et 20 du PIC et il te manque un lien entre la broche 20 et le plan Vdd.

Comment as tu saisis ton schéma ? En analysant les PCB à la main ou tu as un soft qui le fait en automatique ?

J'ai quelques maigres connaissances électroniques et j'ai des collègues beaucoup plus calés que moi pour te donner un coup de main...



Edited by flo_bourges
Link to post
Share on other sites
Le 17/02/2020 à 17:23, flo_bourges a dit :

Bonjour Denis et bravo pour ce magnifique travail.

J'ai jeté un œil au schéma de la carte et je pense avoir trouvé un petit problème sur les alimentations des PIC.

En effet, l'entrée Vpp est dédiée à la tension de reprogrammation du PIC, la véritable alim du PIC est l'entrée Vdd qui doit être à 5V.

Pour le PIC U3, en suivant le via connecté a la pin 20, C32 et C33 on le retrouve bien connecté au plan Vdd, il manque donc dans ton schéma.

Par contre pour le PIC U2, les capa C22 et C23 sont entre les broches 19 et 20 du PIC et il te manque un lien entre la broche 20 et le plan Vdd.

Comment as tu saisis ton schéma ? En analysant les PCB à la main ou tu as un soft qui le fait en automatique ?

J'ai quelques maigres connaissances électroniques et j'ai des collègues beaucoup plus calés que moi pour te donner un coup de main...



!oops!

Bonjour flo-bourges, Merci, quatre-s-yeux vaut mieux que deux.

Vdd 5V rectifier sur U3 pin 20 et U2 pin 20 et 21



Création des schémas à la main avec Sprint-Layout 6.0 avec scanne de la carte, pour le schéma réaliser avec sPlan 7.0.

Merci pour un coup de main



Mise à jour du schéma



Edited by denis-mgt
Link to post
Share on other sites

wowww quel travail !!! félicitations !!!
je suis tombé là dessus par hasard, cherchant comment adapter une carte "standard" avec les moteurs d'origine, pour passer en moteurs 400pas sans galères, ou bien.... choisir un moteur en 200 pas, suffisamment puissant mais qu'il ne grille ni l'allegro ni le PIC, nan parce que bon... 90 balles le moteur de marque générique... faut peut être pas se foutre du monde dans les boutiques "spécialisées"........ ou autre option.... augmenter le nombre de µ pas, mais je présume que le couple moteur s'effondre.....




Link to post
Share on other sites
Il y a 18 heures, falcon900b a dit :

wowww quel travail !!! félicitations !!!
je suis tombé là dessus par hasard, cherchant comment adapter une carte "standard" avec les moteurs d'origine, pour passer en moteurs 400pas sans galères, ou bien.... choisir un moteur en 200 pas, suffisamment puissant mais qu'il ne grille ni l'allegro ni le PIC, nan parce que bon... 90 balles le moteur de marque générique... faut peut être pas se foutre du monde dans les boutiques "spécialisées"........ ou autre option.... augmenter le nombre de µ pas, mais je présume que le couple moteur s'effondre.....




Bonjour,

Merci

Voici quelque info trouver sur le web

http://www.astrosurf.com/topic/58489-remplacer-les-moteurs-pas-à-pas-de-neq6/

http://www.astrosurf.com/topic/59945-moteur-pour-eq6-synscan-v3/

https://www.cloudynights.com/topic/375188-intelligent-motor-controller-ideas/



Edited by denis-mgt
Link to post
Share on other sites

Bonjour, super boulot Denis.

Pour le remplacement de la L2, j'avais utilisé il ya  un moment ,  une ferrite  MURATA 150 ohm et ça a bien fonctionné.



Il reste le problème du programme du PIC16F886 comme l'a signalé kelvin, s'ils sont protégés en lecture , c'est mort !!!

Pour le lecture, comme tu  le sais , on peut passer par JTAG.

Bonne continuation.

Amed

Link to post
Share on other sites
Il y a 5 heures, amed a dit :

Bonjour, super boulot Denis.

Pour le remplacement de la L2, j'avais utilisé il ya  un moment ,  une ferrite  MURATA 150 ohm et ça a bien fonctionné.



Il reste le problème du programme du PIC16F886 comme l'a signalé kelvin, s'ils sont protégés en lecture , c'est mort !!!

Pour le lecture, comme tu  le sais , on peut passer par JTAG.

Bonne continuation.

Amed

Merci pour les info

Je me doutais bien de la protection en lecture du pic.

lecture par JTAG peut être

Link to post
Share on other sites



Le 23/02/2020 à 12:34, amed a dit :

Il reste le problème du programme du PIC16F886 comme l'a signalé kelvin, s'ils sont protégés en lecture , c'est mort !!!



Oui c'est le cas



Ceci dit il ne faudrait que le bootloader, car on peut mettre à jour la carte de l'eq6 comme la raquette. Mais le bootloader est propriétaire aussi.



Après certaines protections de PIC un peu anciens, peuvent sauter en appliquant la bonne surtension. Il y a eu une correction, mais ça eu marché dans le temps....je dis ça je dis rien...

Link to post
Share on other sites

Bonjour Olivier.

Oui on est d'accord, on pouvait lire tout processeur par glitch soit "clock" soit "power" en utilisant un unlooper, je ne sais pas si c'est encore possible, ça me rappelle ma jeunesse.

Par contre, ce que tu dis concernant la possibilité de mettre à jour, c'est peut être une piste pour récupérer le fichier rom. Ou est ce que on peut trouver cette mise à jour ?

Merci.

Link to post
Share on other sites
il y a 35 minutes, amed a dit :

Bonjour Olivier.

Oui on est d'accord, on pouvait lire tout processeur par glitch soit "clock" soit "power" en utilisant un unlooper, je ne sais pas si c'est encore possible, ça me rappelle ma jeunesse.

Par contre, ce que tu dis concernant la possibilité de mettre à jour, c'est peut être une piste pour récupérer le fichier rom. Ou est ce que on peut trouver cette mise à jour ?

Merci.

Bonjour,

une piste peut être par ici http://www.skywatcher.com/download/software/motor-control-firmware/

Link to post
Share on other sites

Mise à jour schéma carte EQ6

Broche Molex Hand controller

Broche Molex DEC et RA

Broche Led viseur Polaire

Code couleur des fils de raccordement sur prise accessoires.



Edited by denis-mgt
Link to post
Share on other sites
Le 18/03/2020 à 18:44, falcon900b a dit :

Si c'est "hors sujet" je supprimerai le post...
J'ai eu beau chercher... impossible de trouver....
comment paramétrer EQmod "custom mount" pour utiliser des moteurs 400 steps 0,9° sur une EQ6 ?

Bonjour,

effectivement hors sujet. il s'agit d'une motorisation d'une EQ6.



Olivdeso à dit, il y à bien longtemps

On ne peux pas changer de pas, il faudrait changer la démultiplication pour compenser, donc changer les poulies.
On ne peux pas non plus mettre un moteur plus coupleux, ça demanderai plus de courant, l'électronique n'est pas faite pour, cela grillerais les drivers.
http://www.astrosurf.com/topic/59945-moteur-pour-eq6-synscan-v3/



Edited by denis-mgt
Link to post
Share on other sites



Changement de L3 & L4 pour la lignes différentielles TX et RX par MMZ1608S800ATA00 au lieu de BLM18AG221SN1D

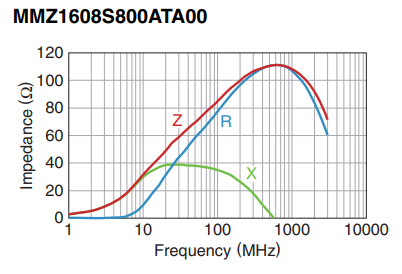

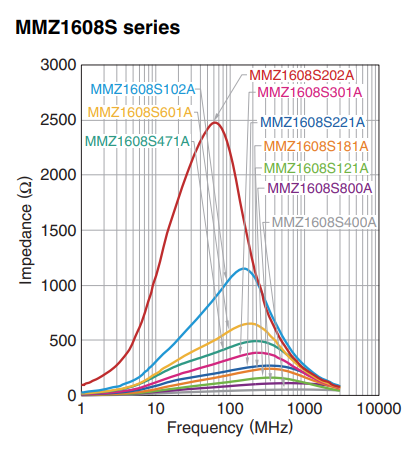

MMZ1608S800A 2.png   MMZ1608S800A 1.png





Ainsi que L5; L6; L7; L8 par BLM18BD102SN1D au lieu de  BLM18AG221SN1D du port ST4

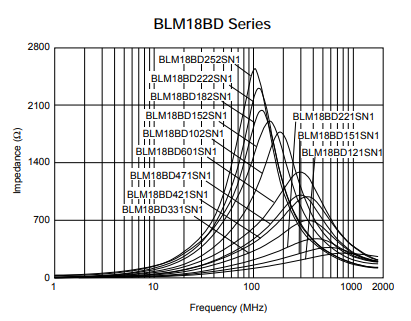

BLM18 1.png  BLM18 2.png

Edited by denis-mgt
Link to post
Share on other sites

Mise à jour du schéma carte contrôleur EQ6



Mise à jour de la liste des composant (Inductance filtre EMI: L3, L4, L5, L6, L7, L8, L14, L40, L71, L72, L82, L91, L92, L101, L102), tuto en page 1





Edited by denis-mgt
Link to post
Share on other sites

Bonjour à tous, et que dire de ce superbe travail. Merci encore à son auteur. J'ai de mon coté procédé à la MODIFICATION de mon Nexstar 11 GPS en Skywatcher, en implantant une carte mère EQ6 Pro Goto, après avoir supprimé toutes les cartes électroniques, les moteurs CC, réducteurs, etc du Nexstar. Un tuto de la modification générale électronique et mécanique) est en phase de rédaction, ce tuto sera dans la rubrique "les Bricoleurs".

Si besoins dans le domaine électronique, suis dispo.

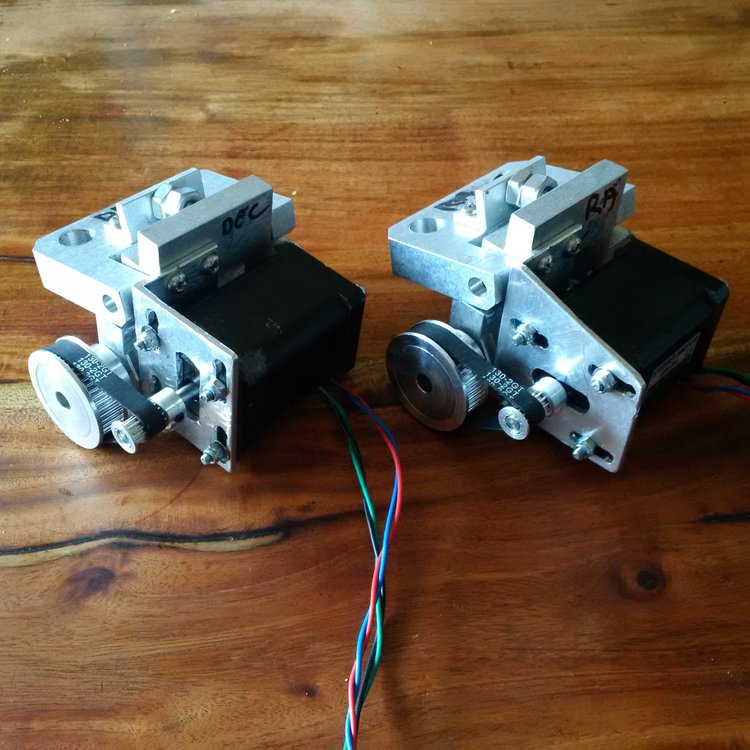

Couple moteurs DEC RA.jpg

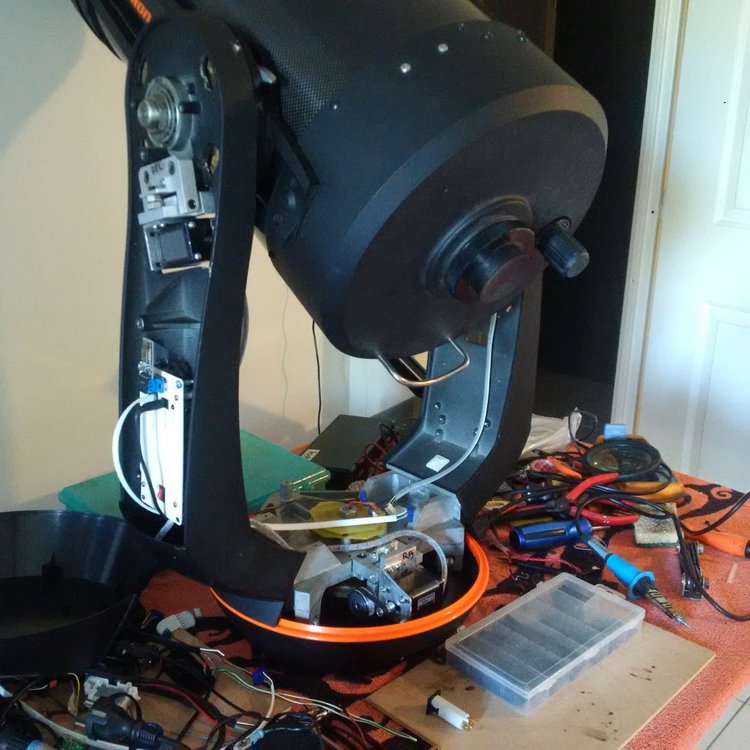

Nextar 11 gps en chantier.jpg
