EZ PUSH TO adaptation sur un Dobson de fabrication personnelle

Recommended Posts

Bonjour, Cela fait presque un an j’ai franchi le pas d’un Dobson de 200 je suis passé au 300 (diamétrite comme vous dîtes) donc beaucoup plus d’objets dans le ciel à ma portée. Et le problème de toutes les recherches se complique, donc j’ai cherché une solution et je suis tombé sur quelques commentaires sur le système d’Éric Rohmer EZ Push To. Je l’ai trouvé simple et léger, j’ai donc fait ma commande outre-Atlantique reçu sans problèmes et sans taxes.
j’ai adapté le système en gardant la partie électronique et en adaptant à mes particularités les différentes pièces et connexions, je n’ai eu que très peu de modifications à faire sur mon Dobson (La boîte primaire passe à 7 mm du système) et j’ai réussi a ne pas toucher les hauteurs. Quelques précautions pour éviter que les micros aimants ne touchent les capteurs, et un travail rigoureux et précis.  J’ai voulu jouer sur le principe simple du système j’ai donc tout monté sur de l’aluminium plat de 40x2 mm et j’ai conservé le principe de fixation par aimants néodymes.

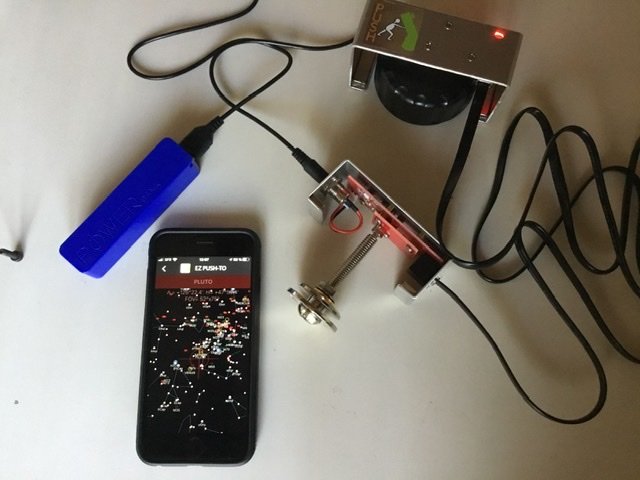

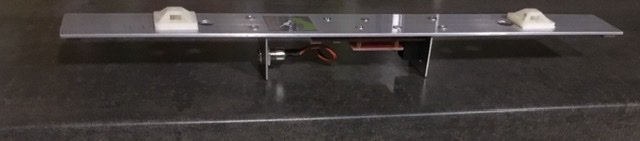

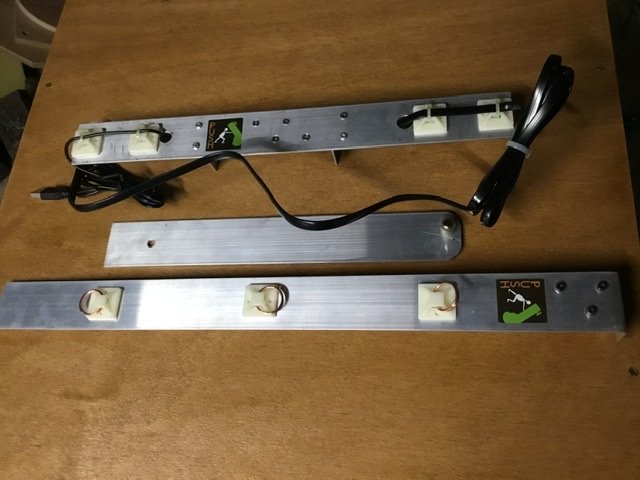

Donc rapidité de montage et efficacité. Voici les photos :



CAB4CF5C-7FAA-42FB-B48C-DAAE9D4E008A.jpeg.71ad8ee2448df5b844dd0fdef50d310d.jpeg03F6973C-63A4-4850-B30D-7590DF02677E.jpeg.cc9b49e0d7874c4fe9946d6f22841b4b.jpeg


Et hier soir vers 22h les nuages avaient miraculeusement disparus, donc test dans ma cour avec les lampadaires les arbres et pour l’appli il me faut impérativement la polaire en vue. Passons sur ce sujet épique mais je suis allé éteindre le plus gênant des lampadaires au fusible...

Là les tests on pu commencer réellement. Donc polaire dans l‘occulaire démarrage de l’application sur le smartphone second offset sur une des étoiles de la grande ourse et que la fête commence, je suis aller chercher des galaxies NGC que je ne connaissais pas des Messier connu.  Ensuite j’ai refait un offset sur Sirius, de la M42 puis une série d’amas NGC dans la région et les Messier du Cocher.

Mes conclusions sont que le système Ez Push To est excellent, j’ai fait un montage de nuit avec une mise au niveau du Dobson peu précise et ça fonctionne bien, la majorité des objets recherchés se trouvaient dans les 1° degrés du champ de mon oculaire. Je ne regrette donc pas les 99$ du système. Vivement une vrai soirée astro, pour ceux qui sont intéressés pas d’hésitations foncez... 😀



https://romer-optics-llc.myshopify.com/products/ez-push-to-kit-for-brands-of-dobsonian






Edited by Le Den
  • J'aime 3

Share this post


Link to post
Share on other sites

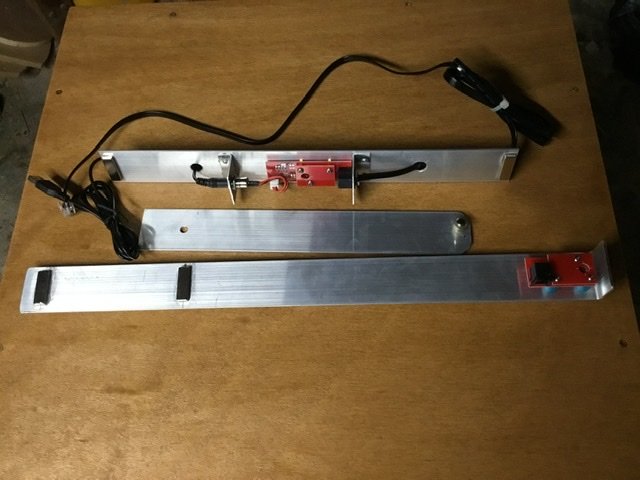

sur la photo ci-dessous on aperçoit les aimants neodymes de support du système
382E50FA-9C67-49C0-A923-725CF8639602.jpeg.bd4106f47915bdec74e48b156c650725.jpegQuelques photos de plus2BA2B46A-9432-481F-8187-332D24EED7C5.jpeg.6990130144e3a0769d90e81abc916c9e.jpeg








Edited by Le Den
  • J'aime 2

Share this post


Link to post
Share on other sites

Tu n'as pas peur que l'humidité vienne se loger dans les deux modules électroniques?

Share this post


Link to post
Share on other sites
Il y a 3 heures, Le Den a dit :



Normalement l’électronique est protégée par un verni tropicalisé, pour l’azimut l’électronique est sous la boîte primaire donc peu de problèmes, pour l’altitude, j’ai recourbé le plat alu et je pense faire une protection latérale.

Cdt Denis

Share this post


Link to post
Share on other sites

Merci pour ta réponse.C'est une bonne idée de faire une protection.

Share this post


Link to post
Share on other sites

Bonsoir,

très beau boulot Denis! Bravo et merci pour le retour.:be:



Je ne pense pas qu'avec mon futur Dob et sa plateforme équatoriale intégrée, je puisse utiliser un tel système!?



étonnant ce push to à prix très contenu.



Bon ciel

Patrice



Share this post


Link to post
Share on other sites

Bonjour Patrice, toujours sur les mêmes sujets...



Pourquoi  tu dis cela sur l’utilisation d’un push to et d’une plate-forme équatoriale, à mon avis c’est possible, tu cherche l’objet des tes rêves avec le push to et tu lance la table. Si je me souvient bien, en plus sur ton projet tu as laissé le centre à un de tes tourillons, moi j’ai failli en refaire un pour adapter le système puis j’ai pris la décision que je vous ai présenté.



C’est vrai que c’est pas cher, mais c’est vraiment pas grand chose, une carte de commande et communication type Arduino deux capteurs magnétiques et d’après ce que j’ai lu sur Cloudy night, c’est développé par Éric Romer aux États Unis et fabriqué en Chine.


Salutations astronomiques Denis



Share this post


Link to post
Share on other sites

Le système m'intéresse.

Est-on obligés d'utiliser son application dédiée? Ou le système est-il compatible avec skysafari ou stellarium?

Je pose la question car s'il arrête le développement de son application, il ne reste que des bouts de circuit imprimé pour pleurer 😪

Share this post


Link to post
Share on other sites
il y a 33 minutes, Le Den a dit :

Bonjour Patrice, toujours sur les mêmes sujets...



Pourquoi  tu dis cela sur l’utilisation d’un push to et d’une plate-forme équatoriale, à mon avis c’est possible, tu cherche l’objet des tes rêves avec le push to et tu lance la table. Si je me souvient bien, en plus sur ton projet tu as laissé le centre à un de tes tourillons, moi j’ai failli en refaire un pour adapter le système puis j’ai pris la décision que je vous ai présenté.



;) Denis,

Oui effectivement , je cherche d'abord l'objet et je lance la plateforme.

Mais quand je change d'objet, je suis obligé de remettre la plateforme "à zéro" Remarque, c'est pas long à faire!

C'est tout à fait jouable!



Bon dimanche et bon ciel

Patrice

Share this post


Link to post
Share on other sites

Je vais essayer de vous répondre :



pour Arnoflo, je n’ai pas essayé avec d’autres logiciels, je ne pense pas que ça marche. Skysafari vend son système perso ( skyfi ou quelque chose comme ça) donc c’est cuit. Pour ce qui est d’Ez push to cela fait 4/5 ans qu’elle est commercialisée et une fois téléchargée même non suivie elle doit fonctionner, moi je l’ai installé en plus sur une tablette. C’est vrais qu’elle est loin de Skysafari en pratique et esthétique mais c’est 10x mieux qu’une raquette Meade ou des encodeurs d’ancienne génération (je parles pour ce que je connais). Fais un test tu la télécharge (c’est gratis) et déjà tu aura une idée.



Patrice, je viens de regarder les dernières images de ta superbe construction et je ne sais quoi te dire, mais si tu peux bouger le télescope table en route, en restant dans le secteur de ta première recherche ça doit le faire.

Share this post


Link to post
Share on other sites
Il y a 2 heures, Le Den a dit :

Patrice, je viens de regarder les dernières images de ta superbe construction et je ne sais quoi te dire, mais si tu peux bouger le télescope table en route, en restant dans le secteur de ta première recherche ça doit le faire.

Merci Denis :be:



Oui oui, en réfléchissant à ce que tu m'as dis, ça vaudra surement le coup d'essayer cela plus tard, quand le Dob sera complètement opérationnel (peut être pas avant 2 ou 3 mois).

Je pense qu'il pourrait surtout me servir pour des objets beaucoup plus pointus à trouver.

Une fois la mise en station faite, il faudra mettre la plateforme en position de "départ", chercher l'objet convoité, et une fois dans le mille, démarrer la plateforme. Puis en changeant d'objets, voir si cela fonctionne . Sinon, remettre la plateforme en position de départ et recherche le nouvel objet.

Je vais y réfléchir.

Bon ciel

Patrice

Share this post


Link to post
Share on other sites

Patrice, tu me fais gamberger, si la table équatoriale bouge, le référentiel polaire de l’appli risque de bouger lui aussi, est-ce que ta table est orienté sur la polaire au départ ? Pour ce que j’imagine oui mais à creuser tout ça 😉

Share this post


Link to post
Share on other sites

Oui Denis,

Oui, la mise en station sera faite sur la polaire.

Mais cela reste à creuser, effectivement.



Je devrais peut être ouvrir une discussion. A voir par la suite. :be:



Bonne fin de soirée

Patrice

Share this post


Link to post
Share on other sites

Bonjour, je viens de m’apercevoir que le système est compatible avec Stellarium, (question posée par Arnoflo), voici le lien you-tube :






Bon ciel, Denis

Share this post


Link to post
Share on other sites

Bonjour à vous tous, enfin un ciel clair hier soir (même dans le sud c’est la galère en ce moment), j’ai pu tester le push to, c’est tout à fait impressionnant, après avoir fait le point sur la polaire et 3 autres offsets j’ai pu naviguer à ma guise au milieu d’objets Messier ou Ngc grâce au programme « Starry Roaming » de l’appli et j’ai même pour tester réalisé un saut de M42 à M81/82 ! Au premier coup dans l’oculaire de 1° de champ.

j’ai apporté quelques petites améliorations sur le scope : la mise en place d’un niveau rond sur mon rocker et la fabrication de 2 pieds réglables pour faciliter la « mise en station polaire ».

J’ai aussi testé, mais pas sur le ciel, le fonctionnement avec Stellarium pour PC, c’est ok mais à suivre sur le terrain, le top ce serai que l’EZ Push To fonctionne sur l’application Stellarium mobile plus, je pense que c’est possible, je me renseigne.



Pour conclure un push to léger pour 99$ et qui fonctionne aussi bien je vous le recommande !

  • J'aime 1

Share this post


Link to post
Share on other sites

Je cri mon bonheur !  non, c’est du copier coller qui a mal tourné 😃

  • Haha 1

Share this post


Link to post
Share on other sites

Bonsoir Denis,

et merci pour ce retour d'expérience très concluant.... Mais grâce à ton très bon bricolage, bien étudié. :be: Bravo!

Tu prouves que ça fonctionne bien cet EZ Push to. Pour une somme très modique!

Et je pense déjà, que, d'ici quelques temps, si je m'essaie au VA, et que j'y arrive, pourquoi pas associer la plateforme équatoriale, le VA et l' EZ push to ? C'est bon de rêver !

Mais cela ne sera pas de suite !



Il y a 5 heures, tictactoc a dit :

T'es pas obligé de crier !

Il n'a pas tord ;)



Salut Laurent,;)

toujours les mêmes que l'on croise..... avec plaisir.

Juste une petite précision pour ma plateforme à vis tangente. J'ai pris de la graisse Baader silicone chez "L'astronome" pour lubrifier les tiges en contact. C'est vraiment top. C'est @moebius9 qui m'avais conseillé de graisser les tiges. Et il a entièrement raison. Je me permet de te le conseiller également. ça change tout.



Excuse Denis pour cet aparté sur ton post. :god: ;)



Bon ciel

Patrice



PS: Denis, tu es devenu la référence pour l' EZ push to.... Le spécialiste ! .... Sans dèc

Share this post


Link to post
Share on other sites

Bravo Denis,

Il n'y a plus qu'à installer ça sur le 600 de Pierre......

Hâte d'essayer ça sur le terrain avec toi un de ces soirs.

Christian

Share this post


Link to post
Share on other sites
Il y a 12 heures, Patcubitus a dit :

J'ai pris de la graisse Baader silicone chez "L'astronome" pour lubrifier les tiges en contact. C'est vraiment top. C'est @moebius9 qui m'avais conseillé de graisser les tiges. Et il a entièrement raison. Je me permet de te le conseiller également. ça change tout.



Ok, merci du conseil, en plus,  je crois que j'en ai à la cave, cool  !

J'attend encore le ciel bleu, mais lorsque il sera là...  sa va dépoter ^^ grave.

Normal que l'on se croise, on a bossé et on bosse sur un projet très similaire.merci pour les conseil.



Dommage pour

Il y a 20 heures, Le Den a dit :

Pour conclure un push to léger pour 99$ et qui fonctionne aussi bien je vous le recommande !



Pfff :<<: apparemment ça marche bien se push to, merci des conseils Den !    c'est dommage, j'ai pris en prévision il y a plusieurs mois le Sky commander XP4.



Bon ciel a vous

laurent

Share this post


Link to post
Share on other sites
Le 01/02/2020 à 22:23, Patcubitus a dit :

PS: Denis, tu es devenu la référence pour l' EZ push to.... Le spécialiste ! .... Sans


🤣 🤣🤣Merci Patrice, je ne l’ai essayé que 3 fois (il fait un temps pourri dans ce Midi) et déjà tu me donne le rang de « Référent »  Aller, je le prends... Je m’efforcerais de répondre à toutes les questions, en ce moment c’est l’utilisation du système avec l’appli Stellarium qui me fais gamberger. Si je trouve je vous dis.

Que le ciel s’ouvre sur nos instruments par Jupiter !



Denis

Share this post


Link to post
Share on other sites
il y a une heure, Le Den a dit :


🤣 🤣🤣Merci Patrice, je ne l’ai essayé que 3 fois (il fait un temps pourri dans ce Midi) et déjà tu me donne le rang de « Référent »  Aller, je le prends... Je m’efforcerais de répondre à toutes les questions, en ce moment c’est l’utilisation du système avec l’appli Stellarium qui me fais gamberger. Si je trouve je vous dis.

Que le ciel s’ouvre sur nos instruments par Jupiter !



Denis

Merci Denis,

jusqu'à ce que tu te lance, le peu de retours sur ce push to étaient très vagues.

Parce qu'il faut quand même l'installer sur mesure. Et là tu as "gasé" grave, pour une très bonne précision au vu de tes premiers essais.



A +

Bon ciel, et bons essais,par Jupiter ;)

Patrice

Share this post


Link to post
Share on other sites
Posted (edited)

Bon là maintenant que j’ai utilisé le Push To des dizaines de fois je peux vous en dire plus.



Il faut l’avouer,  j’ai eu un incident un soir, L’appli démarrait mais se coupait au bout de quelques dizaines de secondes. Après avoir contacté Romer optic et fais des vérifications, l’origine de la panne était une incompatibilité entre la nouvelle version de l’IOS et son application, mais durant ce temps ça marchait avec Stellarium, une nouvelle version du soft est sortie et tout va bien.



La mise en route est maintenant familière pour moi, j’ai utilisé la possibilité de saisir les coordonnées Ascension droite et déclinaison pour trouver la comète C2017T2  difficilement visible sous le ciel éclairé artificiellement de mon confinement et je l’ai trouvé. A noter que certaines comète sont dans la base de données ainsi que certains astéroïdes.


Le niveau de la bête est important, plus il est bon meilleur est la recherche d’objets. Quelquefois je cherche l’objet autour du pointage donné mais pas longtemps, si éventuellement je ne le trouve pas car j’ai effectué  un grand bon dans le ciel, il est facile de fignoler le pointage sur une étoile proche en faisant un offset supplémentaire(12 offsets possibles)



La fonction « starry roaming » est excellente, tous les objets du coin sont répertoriés avec leur magnitude.



Le PUSH-TO est rapide, une fois l’objet saisi sur le smartphone il suffit de suivre les flèches.



Question consommation c’est que dalle, j’ai une mini batterie 5v qui dure plusieurs soirées.



Toujours la même conclusion si tu bricoles un peu, pour 100€ c’est le top.


Cdt Denis

Edited by Le Den

Share this post


Link to post
Share on other sites

Question bête : peut-on mettre en version française ou pas stp?

Share this post


Link to post
Share on other sites
Il y a 6 heures, oliver55 a dit :

Question bête : peut-on mettre en version française ou pas stp?


Non mais c’est vraiment pas très compliqué, au départ je me rappelle avoir traduit automatiquement les pages de la doc sur le site de Romer Optic grâce au navigateur, si je me rappelle il y a aussi un tuto sur YouTube.
Pour essayer fais comme moi, tu télécharge l’application, même sans le système tu simule les fonctions et tu comprends comme ça fonctionne en orientant le téléphone.

Cdt Denis

Share this post


Link to post
Share on other sites

Bonjour Denis, :be:



eh ben, tu en as fais du chemin et des expériences. Moi qui pensai que cela ne fonctionnai pas, depuis le temps que les posts sur ce Push To n'avançais pas!

Tu prouves brillamment le contraire.

Il faut quand même être bon bricoleur au départ.

Pour ce prix là, c'est vraiment top!

Si cela fonctionne avec Skysafari, c'est encore mieux dans un sens.



Merci pour ton retour.



Si tu as le temps, se serait sûrement bien de faire un post condensé spécial Push To Rohmer,ou tu détailles ton installation.

Avec photos et tout et tout ;)



Bon ciel

Pat

Share this post


Link to post
Share on other sites

Salut,

J ai aussi essayé le système.

Avec l appli native pas de soucis, avec stellarium pc pas de soucis mais effectivement le systeme n est pas compatible avec stellarium android. Pour avoir contacté le devellopeur de l'appli, voici ca réponse :

"Ah je comprend, le protocol des Ez Push n'est pas nativement
compatible avec LX200, comme vous dites, il faudrait un plugin pour
faire le lien sur android, mais à ma connaissance ca n'existe pas..
Un item à rajouter à ma longue liste de choses à faire.. Une autre
possibilité est de connecter le telescope au PC et forwarder le port
serie virtuel sur un socket TCP/IP sur lequel Stellarium se
connecterais. Pas simple et jene sais pas faire ca sur windows.."



En tout cas belle réalisation, bien fini. !




  • Merci / Quelle qualité! 1

Share this post


Link to post
Share on other sites

Bonjour, j’avais trouvé ce type de réponse sur le forum cloudy night. Il faut patienter, Eric Romer développera ce patch  j’en suis sûr.
Pour ma part je n’arrive plus à me passer du système.

Cdt Denis
