Tuto en images réglage du viseur polaire EQ5 et EQ6

Messages recommandés

Les viseurs polaire de nos cher montures son très souvent mal réglés et encore moins sur les montures neuves qui sortent tous juste de chez le marchand

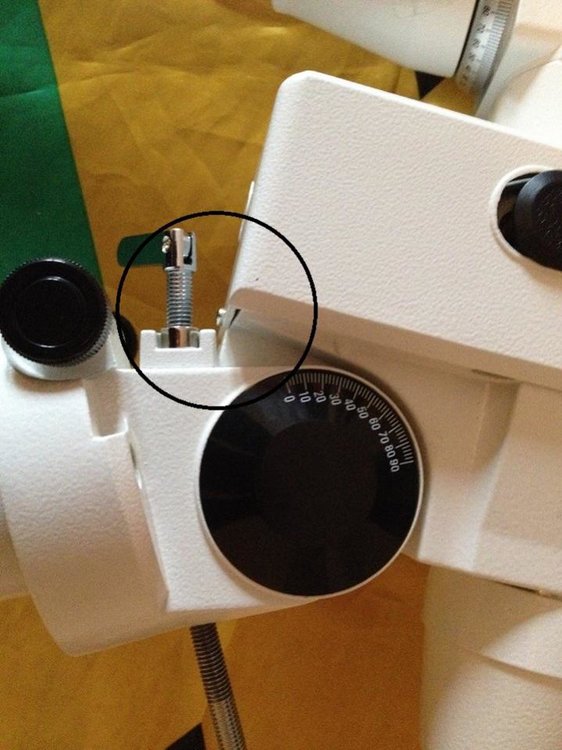

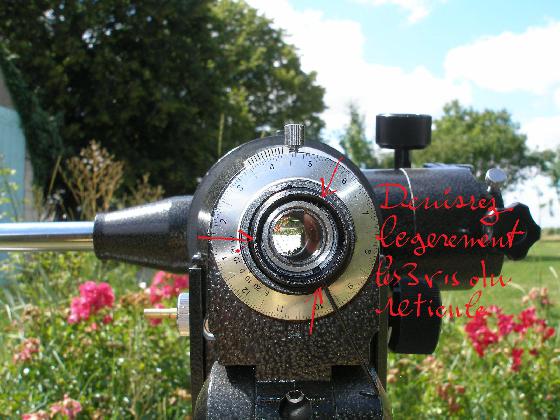

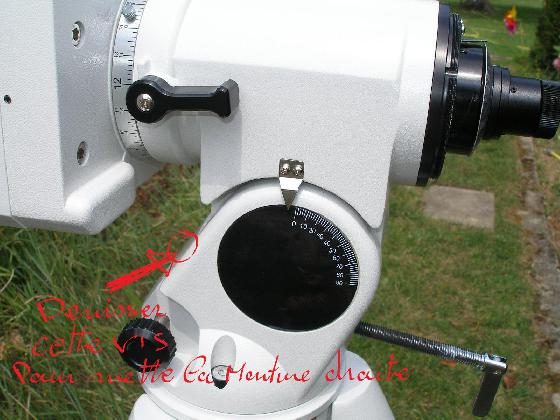

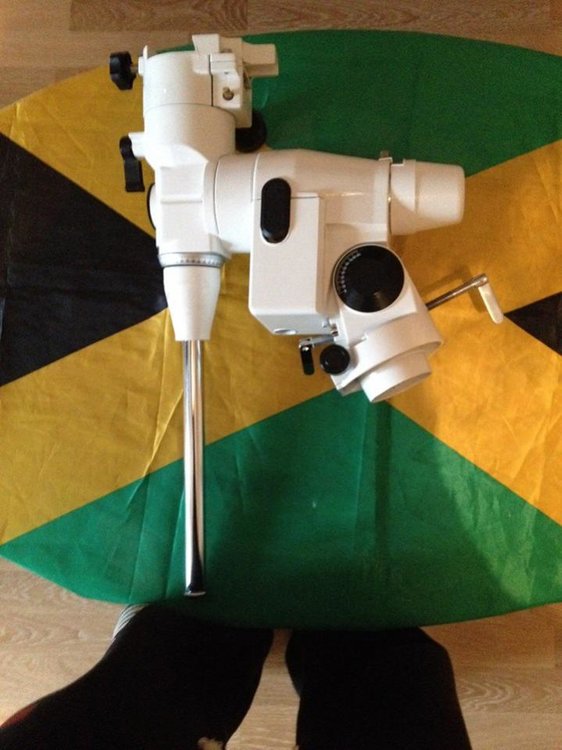

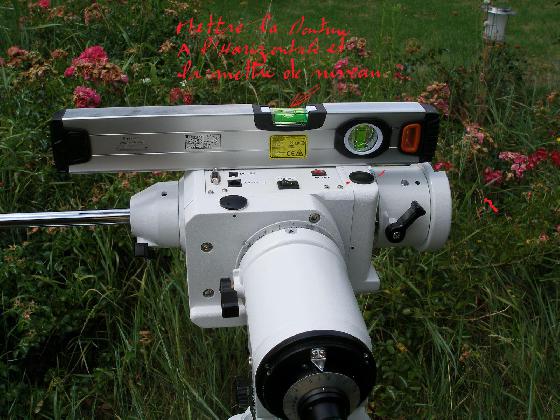

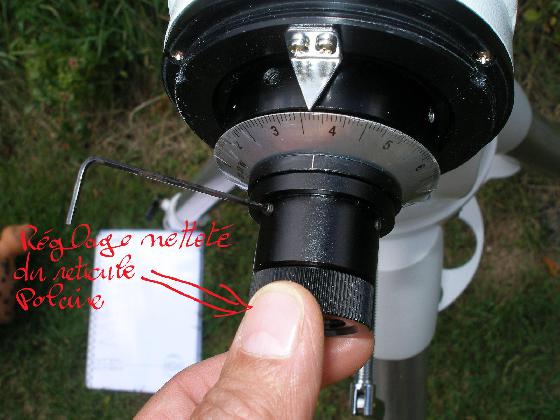

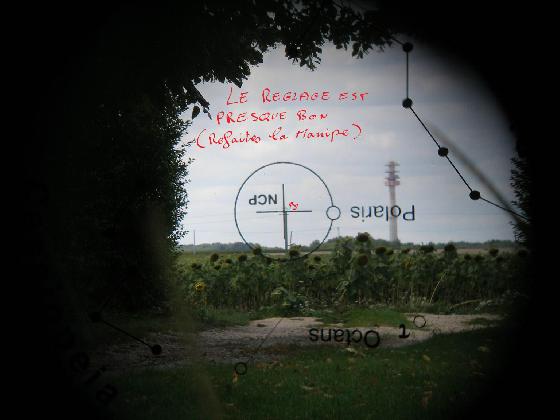

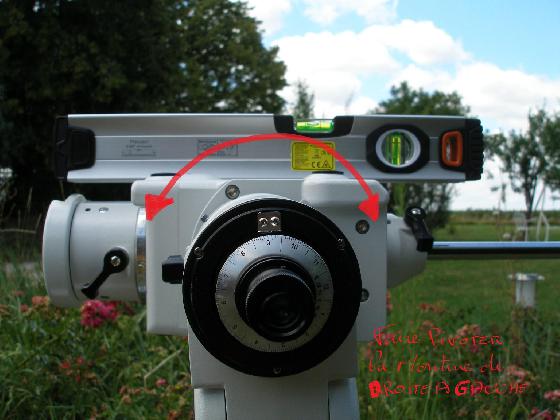

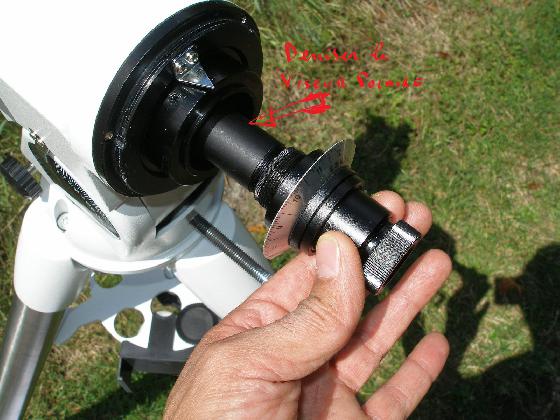

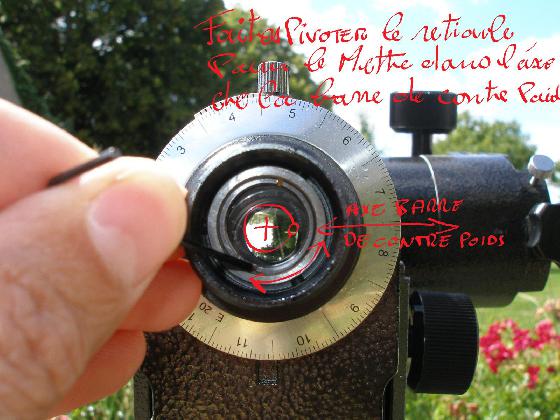

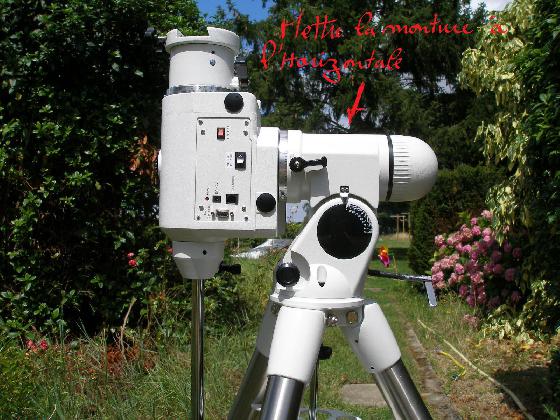

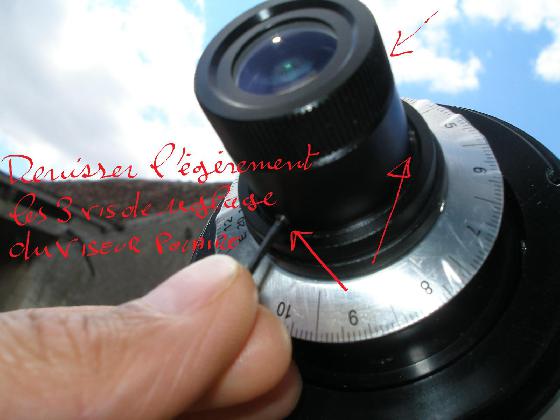

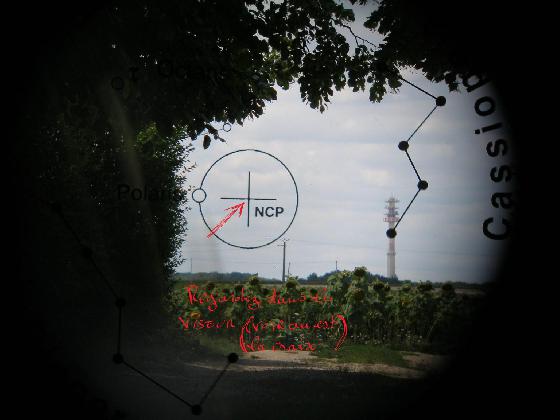

Voici mon Tuto en images (commentées) du principe de réglage afin d'effectuer une mise en station super précise.



Bon ciel à tous



Fab




Modifié par Captain Flam

Partager ce message


Lien à poster
Partager sur d’autres sites

Voici la suite

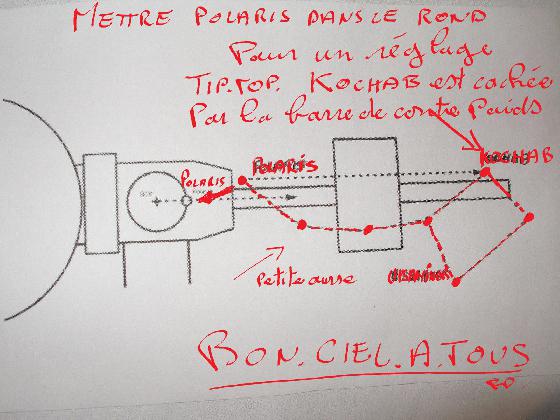

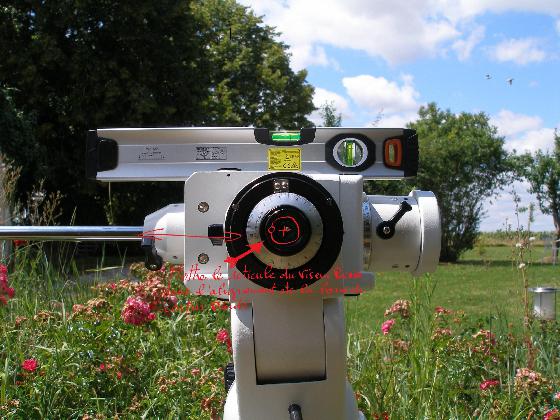

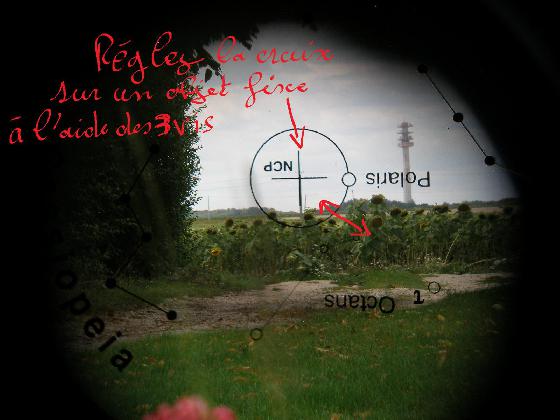

Le plus délicat est de se matérialiser la trajectoire circulaire du réticule pour en trouver son centre

Le décalage entre les deux points et à mémoriser et vous ramenez le réticule à la moitié de sa distance

Une fois que l'on a trouvé le centre, on amène le réticule dessus.



























Voila j'espère que cela aidera certains astros amateurs

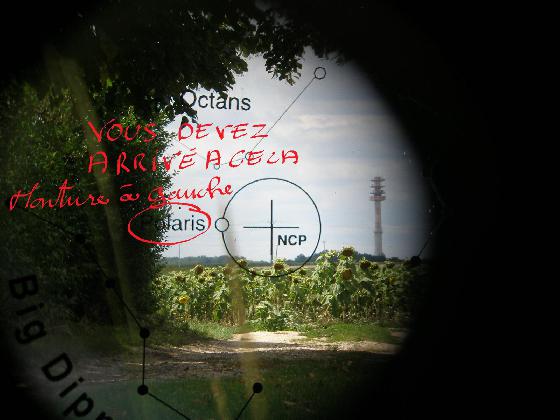

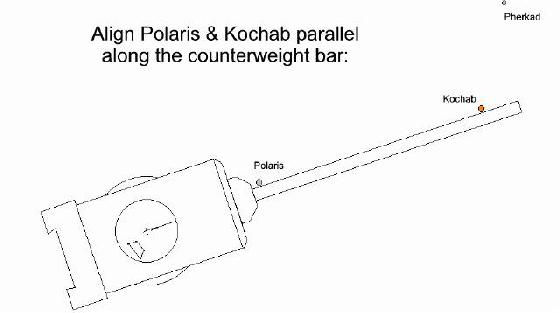

Cas N°2 pour ceux qui n’ont pas le dessin des constellations dans le viseur polaire



attachment.php?attachmentid=13976&d=1285858582








P.S.

Pour les possesseurs de monture EQ6, NEQ6 et ATLAS Orion voici la manip pour régler l'intensité lumineuse de la LED du viseur polaire



L'intensité se règle via le menu "Setup mode", puis "Handset setting", puis "Polarscope LED"





BON CIEL A TOUS;)

Fab

Modifié par Captain Flam

Partager ce message


Lien à poster
Partager sur d’autres sites

Ce tuto vient tout simplement de répondre à toute les questions que je me posais ^^.

Donc un grand merci à toi Fab.

Reste plus que les nuages partent et ce sera parfait. Si tu as un tuto pour ça je suis preneur :p .



Bon ciel

Partager ce message


Lien à poster
Partager sur d’autres sites

Merci

C'est mon premier Tuto

Pour les nuages un gros ventilateur peux être



Bon ciel

Fab

Partager ce message


Lien à poster
Partager sur d’autres sites

Voici des photos prises avec se type de mise en station



Materiel Lunette Orion 120 ST /600 FD5 APN 450D sur monture CG5 Motorisé AD et DEC



Pose des photos brute (photos unique)



lunette120storionmotade.jpg&action=rotate



La Bête en scène prête pour de longue nuits de photos





img0999messier81et82213.jpg&action=rotate



M81 et M82

Photo brute Pose 180 secondes APN 450D derrière le PO





img1001messier512136x14.jpg&action=rotate



M51

Photo brute Pose 302 secondes APN 450D derrière le PO





messier1012136x1424.jpg&action=rotate



M101

Photo brute Pose 130 secondes APN 450D derrière le PO



Pour les pro de la photos

Ne soyez pas trop critique ce sont mes premières photo du ciel profond

Partager ce message


Lien à poster
Partager sur d’autres sites

Ah très très joli tuto Fab ;)Merci à toi.



Il aurait été parfait sans les quelques fautes d'orthographe.



Pierre

Partager ce message


Lien à poster
Partager sur d’autres sites
Ah très très joli tuto Fab ;)Merci à toi.



Il aurait été parfait sans les quelques fautes d'orthographe.



Pierre



Merci Pierre

C'est aussi grâce à tes conseils



Oui les fautes trouvées après lecture mais déjà posté

si je peux les corriger merci de me donner la manip



Cordialement

Fabrice

Partager ce message


Lien à poster
Partager sur d’autres sites

;)



Je parlais de celles qui sont en rouge sur les images ;)



Sympa le coin par chez toi, et avec du soleil :love:



Pierre - C'est un détail car le reste est surtout ce qui compte.

Partager ce message


Lien à poster
Partager sur d’autres sites

Comme je te l'avait dis c'est la campagne profonde et en plein milieux des champs

mais proche de la ville de Tours à 20Km



Le voisin le plus proche 500m

et aujourd'hui soleil (il est temps)



A plus



Fab

Partager ce message


Lien à poster
Partager sur d’autres sites

Oui oui je me souviens bien sûr.J'espère que nous nous reverrons fin Septembre lors de la star party organisée par Takaya fin Septembre près de Rillé.

Madame sera là aussi (elle est aussi mordue que moi).





Pierre

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour,



Un tuto très bien fait et un réglage bien simplifié avec uniquement deux positions d'observation.



Juste un détail: la MAP optique pour avoir la polaire nette de nuit.

Une fois le viseur monté on a plus accès à la MAP et ce serait vraiment dommage d'avoir à le démonter et régler à nouveau pour ce petit détail.

ce serait bien de parler de la MAP en tout premier, avant le montage.



En tout cas un très beau boulot :)



Le genre d'article qui devrait faire partie de la Wapaedia.



La prochaine fois que je vois une question sur un viseur polaire je renvoie à cette page :beer:



Bon ciel

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour Fab,

Bravo et merci pour ce tuto très didactique :-)

Je n'ai plus qu'à l'essayer avec le petit + de Leimury.

+++1 pour qu'il soit dans la partie Wappedia!!!

Bonne journée

Sébastien

Partager ce message


Lien à poster
Partager sur d’autres sites

Merci à tous pour commentaires très flatteurs

Cela fait plaisir



Fab

Partager ce message


Lien à poster
Partager sur d’autres sites
Oui oui je me souviens bien sûr.J'espère que nous nous reverrons fin Septembre lors de la star party organisée par Takaya fin Septembre près de Rillé.

Madame sera là aussi (elle est aussi mordue que moi).





Pierre



Non Madame n'est pas mordu d'astro

Pour l'astro Party peux être que je viendrais avec un ami très mordu depuis 30 ans

A voir en fonction de notre planning



Fab

Partager ce message


Lien à poster
Partager sur d’autres sites
Bonjour,



Un tuto très bien fait et un réglage bien simplifié avec uniquement deux positions d'observation.



Juste un détail: la MAP optique pour avoir la polaire nette de nuit.

Une fois le viseur monté on a plus accès à la MAP et ce serait vraiment dommage d'avoir à le démonter et régler à nouveau pour ce petit détail.

ce serait bien de parler de la MAP en tout premier, avant le montage.



En tout cas un très beau boulot :)



Le genre d'article qui devrait faire partie de la Wapaedia.



La prochaine fois que je vois une question sur un viseur polaire je renvoie à cette page :beer:



Bon ciel



Bonjour



La Wapaedia:?:

Qu'est ce:?::?:

Je ne connais pas encore le site et tous ces recoin

Pouvez vous m'en dire plus ?



Bon ciel

Fab

Partager ce message


Lien à poster
Partager sur d’autres sites

WAPEDIA



Je viens de comprendre

Si un jour je retrouve mon TUTO dans cette rubrique mon bonheur sera grand

Merci pour cette flatterie



Fab

Partager ce message


Lien à poster
Partager sur d’autres sites

Salut bon tuto,

La MAP, n'est pas indispensable sur la polaire de plus c'est mieux si elle est légèrement défocaliser bien la centrer dans la bulle du réticule !;)

Partager ce message


Lien à poster
Partager sur d’autres sites

Très bon tuto.



Juste une petite remarque:



  • Début pareil que toi.
  • Au lieu d'utiliser un niveau à bulle, je charge le(s) contrepoids avec les poids en bout de barre.
  • Je desserre complètement le frein AD : La monture va prendre une position verticale (au lieu de l'horizontal de ton tuto)
  • Je resserre le frein AD.
  • J'oriente le réticule pour avoir la bulle vers le bas (coté barre de contrepoids) et la croix du réticule orienté horizontal/vertical.
  • Après c'est tout pareil que toi.

Bravo encore de t'y être collé.



JL

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour,

Excellent tuto, j'ai longtemps galéré et chercher au début de l'utilisation de mon HEQ5 pour essayer de comprendre et vérifié si le règlage d'origine était le bon?

Pour le règlage du centrage de l'axe (avec rotation à 18O°) , il est nécessaire de le vérifier et de le corriger , mais pour la position du petit cercle par rapport à l'horizontalité ou la verticalité, j'ai mis longtemps à comprendre que ce n'était pas nécessaire, pour la mise en station on place le petit cercle bas,on remet le petit trait de l'index en face de l'index du haut(le triangle), puis on applique le décalage horaire de Polaris finder, et on centre dans la Polaire, peut importe l'inclinaison de la monture, l'avantage avec ce tuto, c'est que l'on sait qu'en plaçant la monture contre-poids en bas on a aussi le petit cercle en bas, c'est plus intuitif!

J'aurais aimé avoir lu ce tuto à ce moment là, car je me suis tracassé pour rien!

Bravo

Partager ce message


Lien à poster
Partager sur d’autres sites

Très bonne méthode. Bravo !

Il reste tout de même une chose qui me chiffonne avec ce viseur polaire, c'est la position de la Polaire par rapport au petit cercle.

En effet, sauf erreur de ma part, la position de l'étoile polaire change avec le temps. Elle se rapproche du Pôle céleste il me semble. Ainsi, la notice VIXEN indique la correction à opérer en fonction de l'année, le centre du petit cercle correspondant à la position de l'étoile polaire en 2000 il me semble. En 2011, il faut la placer hors de ce cercle, plus proche de la croix centrale, et légèrement décalée.

Quid avec le viseur des Eq5, heq5, Eq6 et consorts ?

A quelle année correspond la position l'étoile polaire placée au centre du petit cercle ?

Quelle correction apporter ? Existe-t-il un logiciel qui permette de connaître précisément cette correction ?

Partager ce message


Lien à poster
Partager sur d’autres sites

Oui, le logiciel du goto.



A propos de la finesse de la position du PNC, il existe sur les goto Celestron la fonction PolarAlign.

Le bouzin te vise la position théorique de la polaire et tu bouges l'azimut et la latitude pour centrer à l'oculaire.



Les autres goto doivent certainement avoir une fonction de ce type, faudrait voir dans ta notice.



Bon ciel

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonsoir ,

Super ton tuto mais je ne comprends pas pourquoi tu sors tout le viseur polaire au début alors qu'ensuite tu fais tout les réglages avec le viseur en place :b:.

Je vais essayer de faire le réglage demain ............

Partager ce message


Lien à poster
Partager sur d’autres sites
Bonsoir ,

Super ton tuto mais je ne comprends pas pourquoi tu sors tout le viseur polaire au début alors qu'ensuite tu fais tout les réglages avec le viseur en place :b:.

Je vais essayer de faire le réglage demain ............



Et oui comme le précise Pierre

c'est pour montrer la mise au point de l'image que tu à dans ton viseur

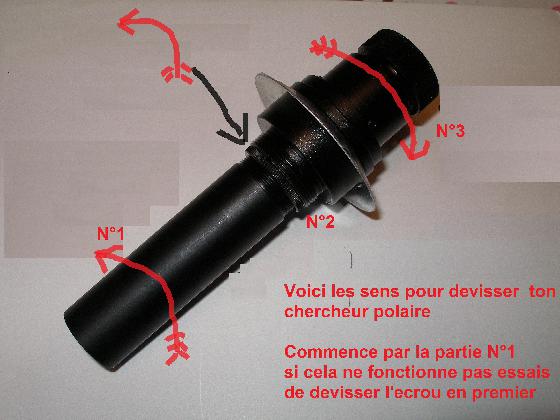

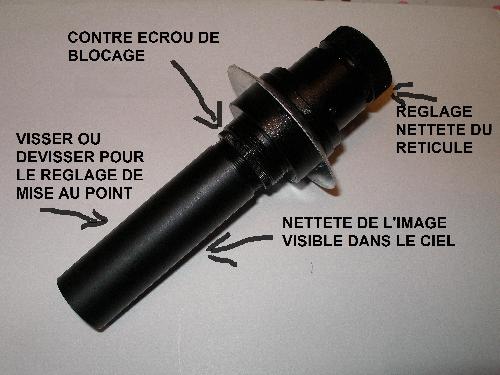

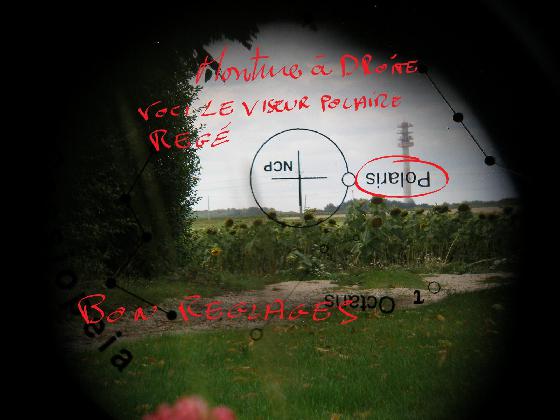

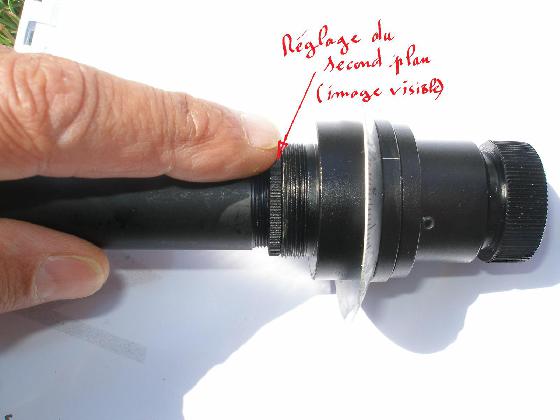

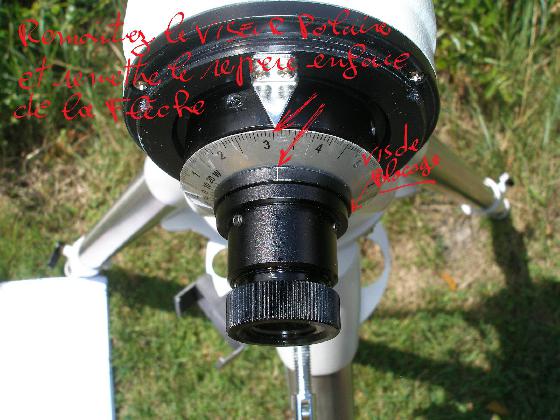

(A faire avant le remontage c'est mieux) photo N°5

le réglage extérieur est plus pour la mise au point du réticule dans les viseur

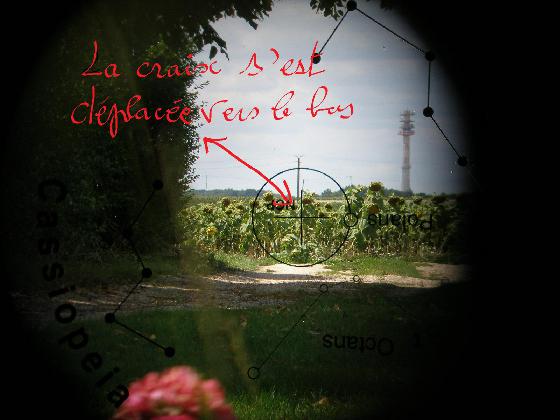

Photo N°7
