den

Montures de fabrication perso...

Recommended Posts

J'ai écrit montures au pluriel car j'en ai fait plusieurs, et si d'autres ici ont des réalisations à présenter n'hésitez pas.

Pour la première, j'ai de bonnes photos récentes car je possède toujours cette monture après bientôt 25 ans,

pour les autres je n'ai plus grand chose mais je vais essayer de vous donner des idées quand même, et envie de bricoler, qui sait ??



Il y à 25ans, durant une période d'inactivité où j'avais un petit stock d'alu, quelques outils et un tube optique meade 102mm f10 version téléobjectif, je m'étais lancé dans la construction d'une monture à fourche de fabrication personnelle.

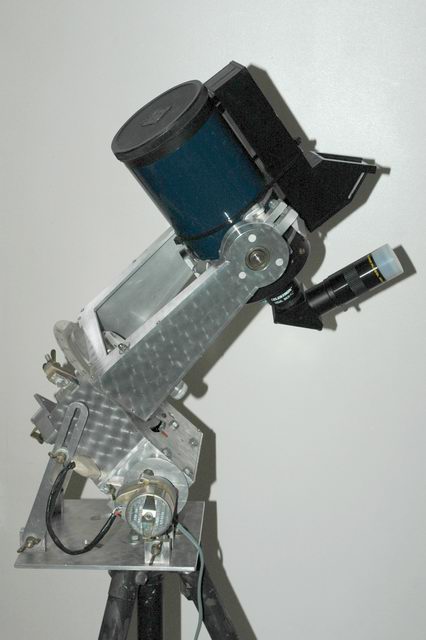

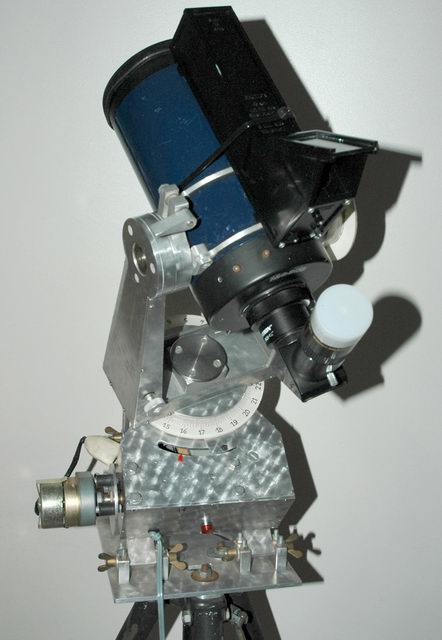

quelques photos pour vous montrer ce que j'avais tiré de tout cela :

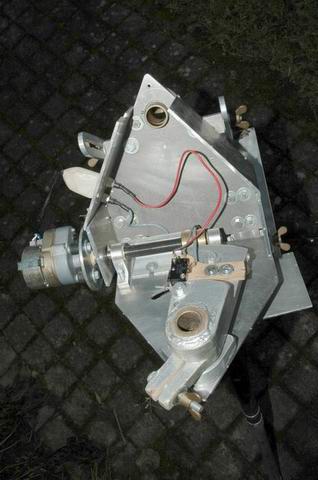

Secteur d'entrainement permettant un suivi de deux heures avant remontage.

un interrupteur de fin de course et un voyant lumineux d'alarme sont installés




Frein de mouvement de déclinaison. On voit sur les photos au dessus le bouton de réglage de déclinaison sur un bras de la fourche.

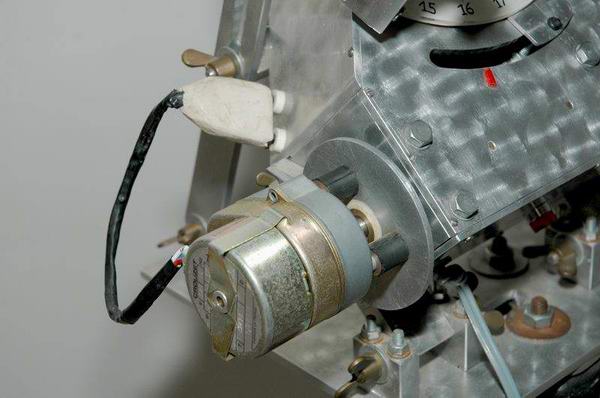

Moteur synchrone Crouzet 1/2 tr par minute




C'était plus un exercice de style qu'une monture au meilleur rapport qualité prix, et je ne conseillerais à personne de se lancer dans ce genre de construction mais j'avais un peu de temps à occuper à l'époque et finalement elle à toujours fonctionné impeccablement durant toutes ces années donc la réalisation était correcte.





EDIT 09/2018

Petit travaux sur cette monture pour utilisation en mode altaz pour l'observation terrestre.

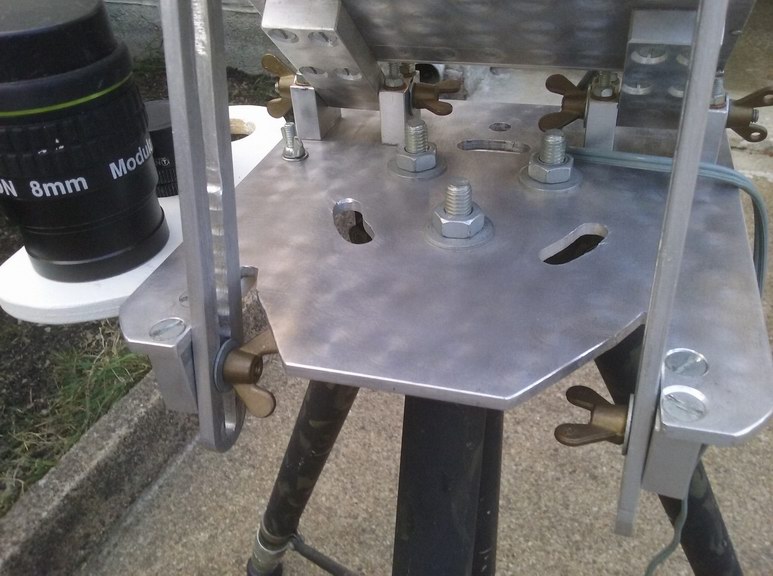

Échancrures découpées dans la base pour positionner différemment les bras de réglage en déclinaison.

Un trou repercé pour positionnement différent sur le trépied en fonction de l'usage.

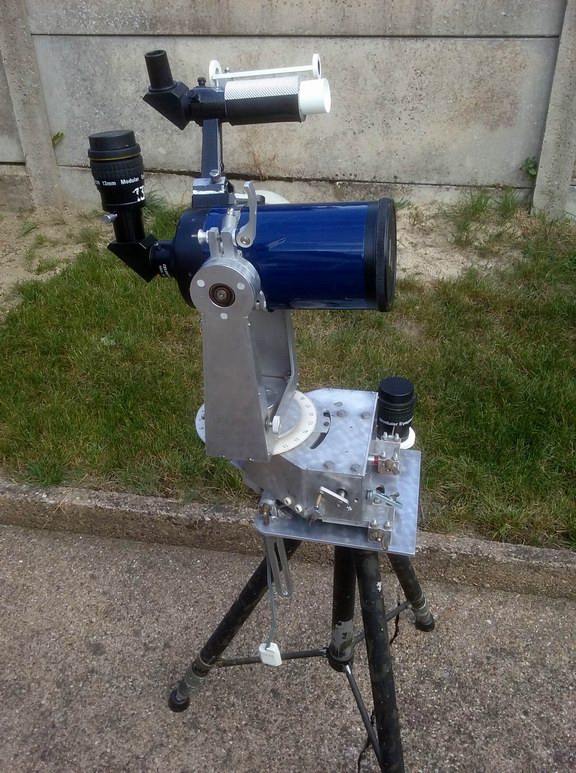

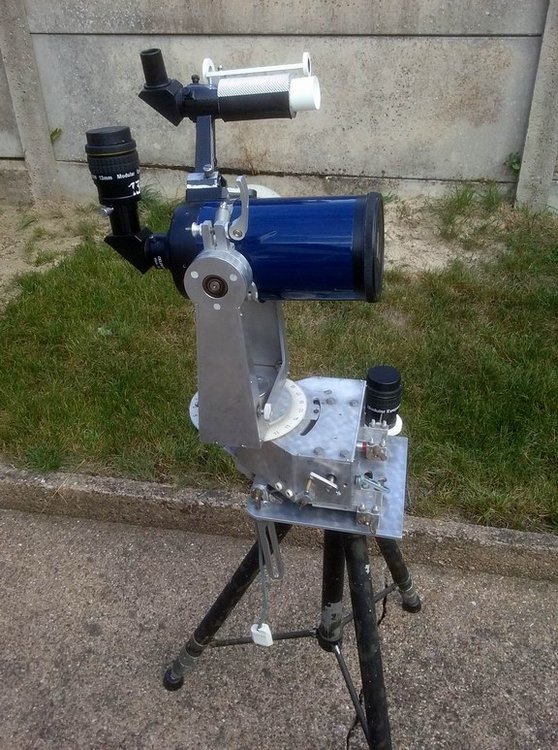

Configuration altaz

5ba29258a1297_ResizeofRe-exposureof20180916_165342.thumb.jpg.4a62c0943097583997630046a8b6a2ac.jpg



Entrainement manuel par manivelle.

5ba2925a161e8_ResizeofRe-exposureof20180916_160918.thumb.jpg.bf3deaf0ba3b00fd1b7562fc98338bf5.jpg

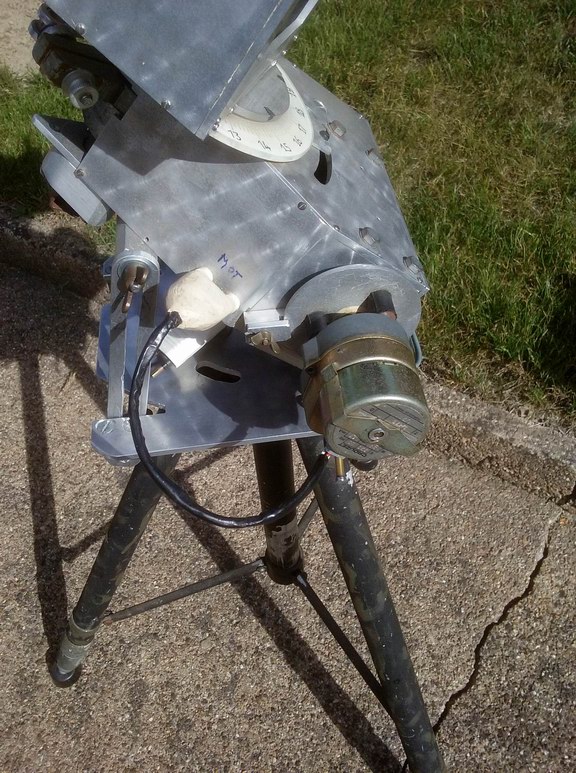

Moteur en place

5ba2925925289_ResizeofRe-exposureof20180916_161209.thumb.jpg.f92cba1e0126fb91caf54bdbb2fd3669.jpg

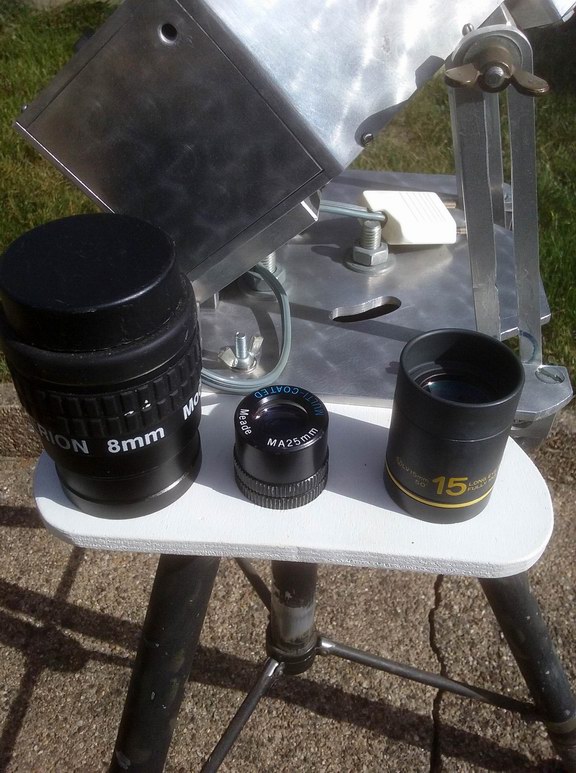

Support pour oculaires

5ba2925a921c2_ResizeofRe-exposureof20180916_160850.thumb.jpg.72214a2ef92d52c1dd8062797a08cb48.jpg

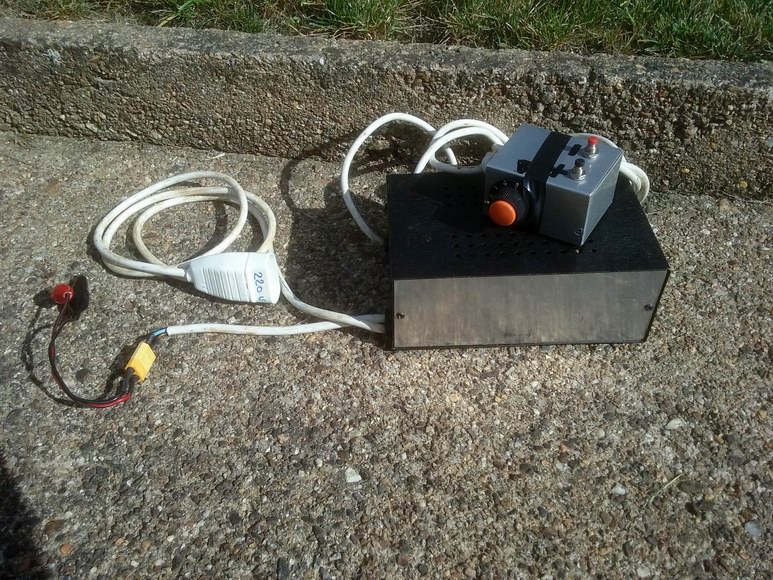

Générateur variateur de fréquence pour alimenter la monture en 220v à partir d'une batterie 12v en nomade.

A domicile on peut  brancher la monture sur le secteur via une simple rallonge.

5ba29258091f6_ResizeofRe-exposureof20180916_161447.jpg.a5d2c1c0e0c8ea390db96141314372b3.jpg

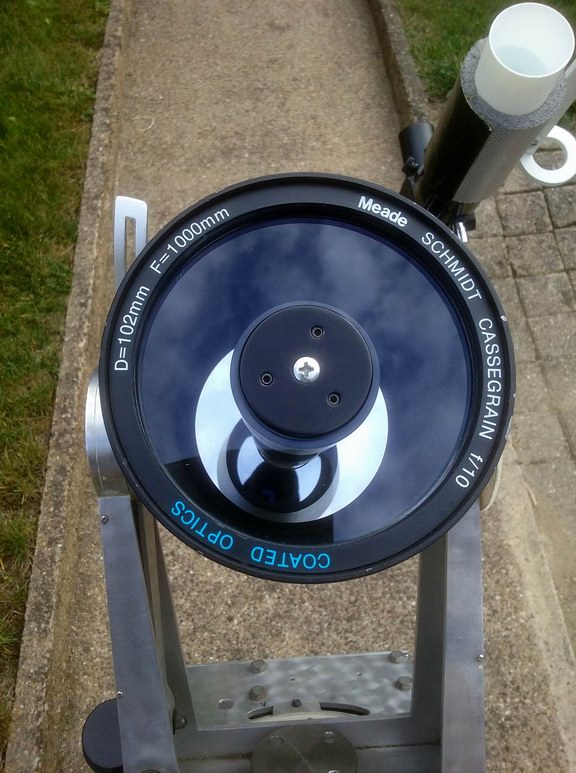

Une chouette optique qui commence à être bien vintage avec ses trente six ans d'âge.

5ba2925795102_ResizeofRe-exposureof20180916_170330.thumb.jpg.5444eb18dd90d6bf4da3a76a2761906c.jpg

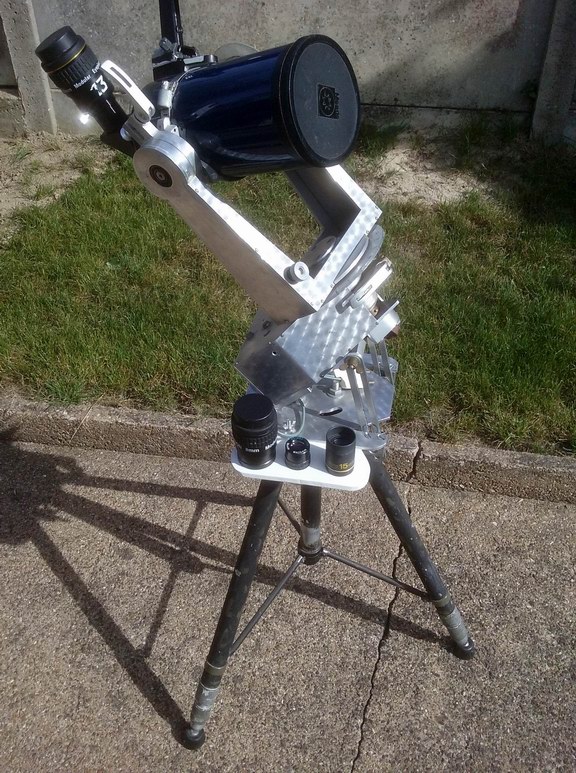

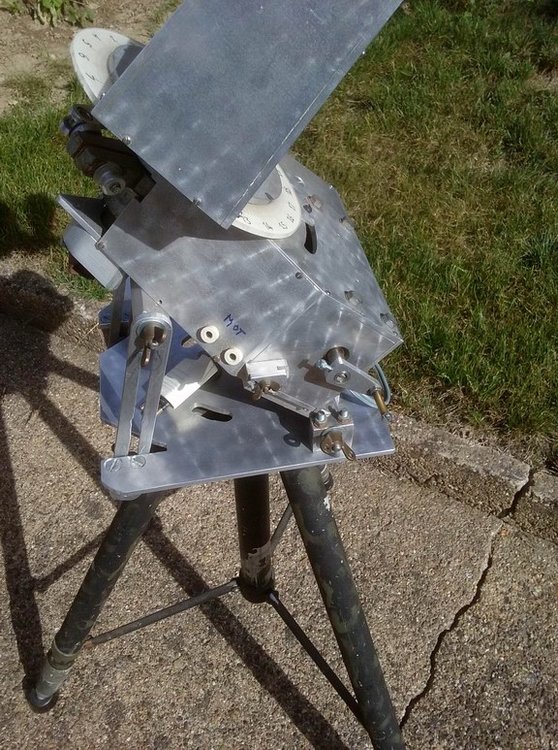

Vue générale mode équatorial :

5ba2925b1bf08_ResizeofRe-exposureof20180916_160835.thumb.jpg.eb4156eca8c12b26abd55d833c80a7e8.jpg















Edited by den

Share this post


Link to post
Share on other sites

:o:o



"un peu de temps à occuper"... doux euphémisme :b:

Share this post


Link to post
Share on other sites

Attends, elle est superbe en plus du fait que les montures perso sont souvent inégalée (et inégalables) en terme d´EP !

Ce qui se fait de mieux c´est un secteur lisse avec des erreurs de moins de 1" pic à pic sur 8 minutes de temps (soit 5 à 10 fois mieux que des montures paramount p.exemple).



En tout cas, pareil que Lin : Très beau boulot, et de qualité "pro" qui plus est !

Un grand bravo !

Share this post


Link to post
Share on other sites

<span style="font-size:24pt;line-height:100%]RAAAAAAAAHHHHaaaa.......! [/color]



C'est pas vrai, quelle splendeur! Saperlipopette, comme dirait Douce Takaya, tu es ajusteur? Tu as un tour, une fraiseuse, de la place, du temps, et.... des connaissances?

Combien ça pèse? Et les cercles, géants! Sublime!



Respects, ami!





GG ^^

Share this post


Link to post
Share on other sites

En tout cas je note pour ma monture Ultima le jour où l´electronique rends l´âme. Je garde la roue byers de 22cm et je change le moteur pour un pas à pas plus l´electronique qui va avec.

Sinon, un ressort de rappel, j´y fixe un ruban métallique et une grosse vis sans fin, moteur, et hop !

Share this post


Link to post
Share on other sites

Alu bouchonné, alors là, alors là, magnifique réalisation, un vrai travail d'artiste !!!!! Respect Monsieur Den ! :o

Faut immédiatemment la proposer à Meade ou Célestron pour remplacer leurs montures. :be:



Albéric

Share this post


Link to post
Share on other sites
(texte cité)

Alu bouchonné' date=' alors là, alors là, magnifique réalisation, un vrai travail d'artiste !!!!! Respect Monsieur Den ! :o

Faut immédiatemment la proposer à Meade ou Célestron pour remplacer leurs montures. :be:



Albéric

[/quote']





Et à Questar aussi !pomoi! .



Non je ne sors pas!!!

Share this post


Link to post
Share on other sites

Merci pour les compliments, cela fait toujours plaisir.

En fait, j'avais comme outillage une petite scie à ruban(pas l'idéal pour l'alu qui encrasse les dents) une perceuse a colonne sur laquelle je montais de petites fraises et des outils de ponçage, et une lime fraisée qui était mon seul outil spécialisé alu.

Lorsque mon prochain téléscope sera opérationnel, je terminerai certains détails et repeaufinerais un peu la finition.de celui-ci.

Il le mérite bien après 25 ans de services :)

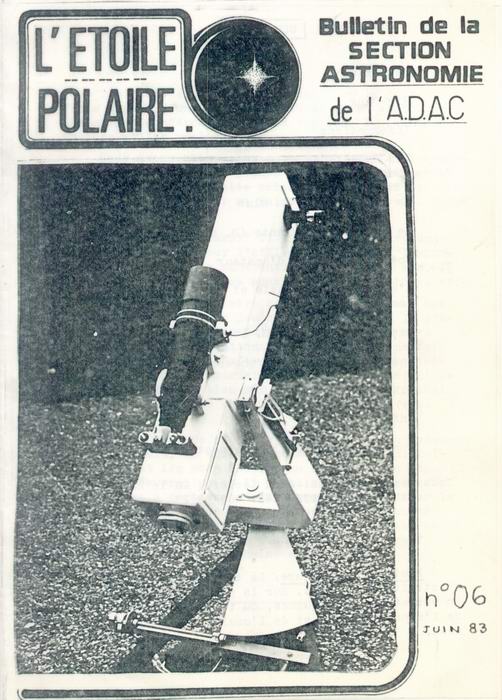

Ci joint la photo de la deuxième monture à laquelle j'ai participé.

C'était un téléscope de 150 mm pour le club astro de chartrettes(77).

Le tube était commencé, je l'ai terminé et fait la fourche pendant qu'un autre avait fait la base et le support du moteur :


J'avais trouvé une super occaz : un 500 mm pentax que le club avait acheté et que l'on utilisait pour faire des photos en //.

Je n'ai malheureusement pas pu beaucoup en profiter, car je suis allé travailler dans le nord de la seine et marne et un peu plus tard en Bretagne, et j'ai perdu ce club de vue. Peut-être savez vous s'il existe encore ?

A+

Denis



PS : pour le poids, je ne sais même pas mais je peserai et vous dirais.

J'avais des projets de voyage à l'époque c'est pour ça que je désirais une petite monture, puis les voyages sont tombés à l'eau, et le téléscope est resté.

Share this post


Link to post
Share on other sites

Quelle beautée ce secteur lisse !

Miam, un vrai régal.



C´est de l´artisanat avec un grand A très majuscule.

Profonds respects.

Share this post


Link to post
Share on other sites

Bon moi voila ce que je souhaite faire


C'est un petit T250 à F/D5, pour le moment ce n'est qu'un projet...



Pour les curieux: dessin réaliser avec SolidWorks 2005



A++

Ced

Share this post


Link to post
Share on other sites

Epsilon, j'ai déja pas mal croisé ton téléscope au hasard de mes recherches :)

Astroced, joli projet j'ai aussi un 250mm f4.8 commandé en dobson(non serrurier) et que je vais certainement équiper rapidement en équatorial.

Durant mes recherches j'ai fini par me fixer sur une monture fer à cheval qui permet un encombrement minimum par rapport à la monture à fourche et aussi une motorisation et utilisation plus aisée.

Exemple sur le lien :

http://www.saao.ac.za/~wpk/scope/mount.html



A+

Denis

Share this post


Link to post
Share on other sites

Une petite remontée de mon premier message sur WA suite à quelques aménagements sur cette petite monture, rapportés dans le premier post

Petite observation hier soir pour vérifier la collim et ma foi à 250x sur saturne et la lune cela n'est pas si dégueu pour le diamètre. Et splendide figure d'airy sans tréfoil  ;)







Edited by den
