il y en a une qui gère les relais et l'autre le focuser. cela me permet d’être sur 2 ports COM différents. Cette boite permet de gérer et distribuer le jus à tous mes éléments, piloter la mise au point et créer un accès sans fil sur un micro pc solidaire de la lunette. Je peut désactiver ou activer une sortie 12v quand j'en ai besoin. Pour l'utilité finale, c'est pouvoir piloté ma lunette depuis mon canapé ou ma voiture quand il fera froid. Je compte aussi faire un système de flat pilotable mais quand tout aura été validé. Une fois que tout sera terminé, la monture portera tous les éléments nécessaire pour faire de l'astrophoto, PC compris. Je prendrais la main à distance le pc de la lunette directement sur mon pc portable dans mon canapé. Et tout ça sans fil... il y aura besoin juste d'un câble d'alimentation. Je pousserais peut être même le vice en remplaçant le contrepoids par une batterie 😁. Comme ça plus de câble du tout. La motivation de tout ce travail est une histoire de confort. Je n'ai plus envie d'avoir le portable sur une table avec 50 câbles qui traine de partout. Tout ça en se gelant les doigts et le reste.

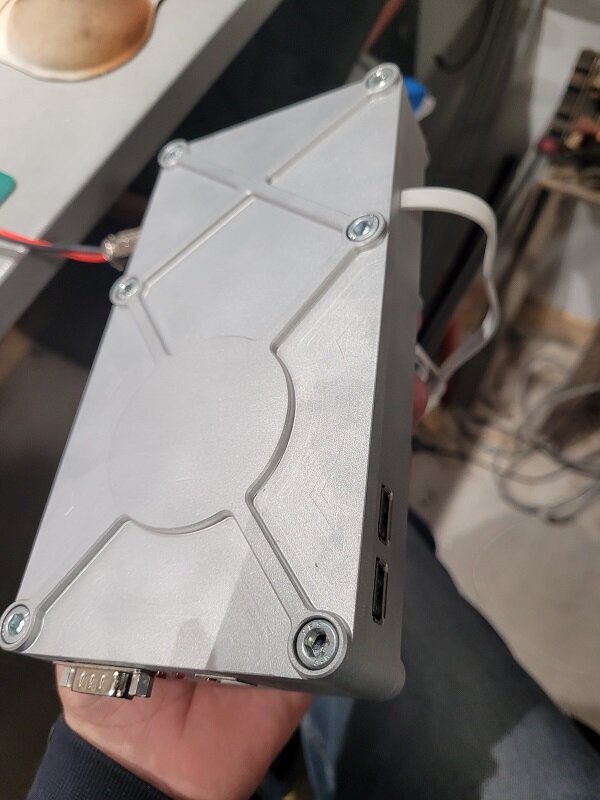

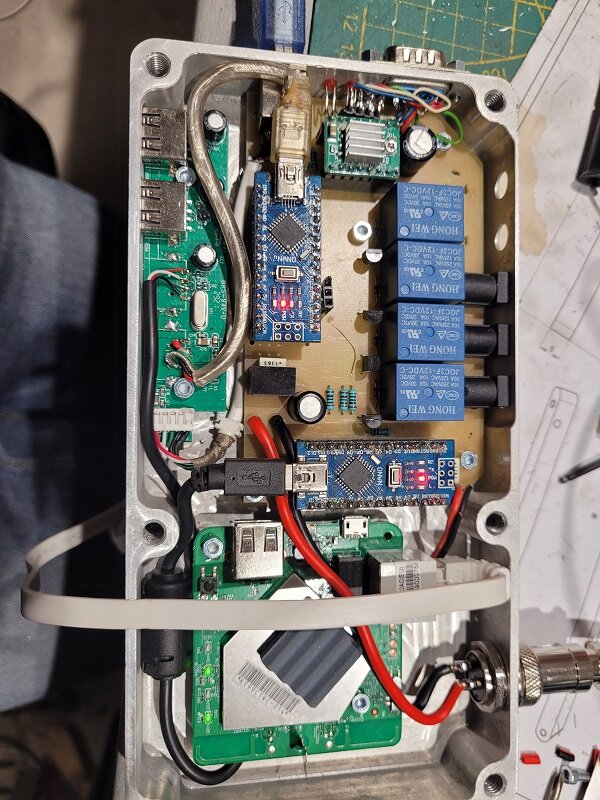

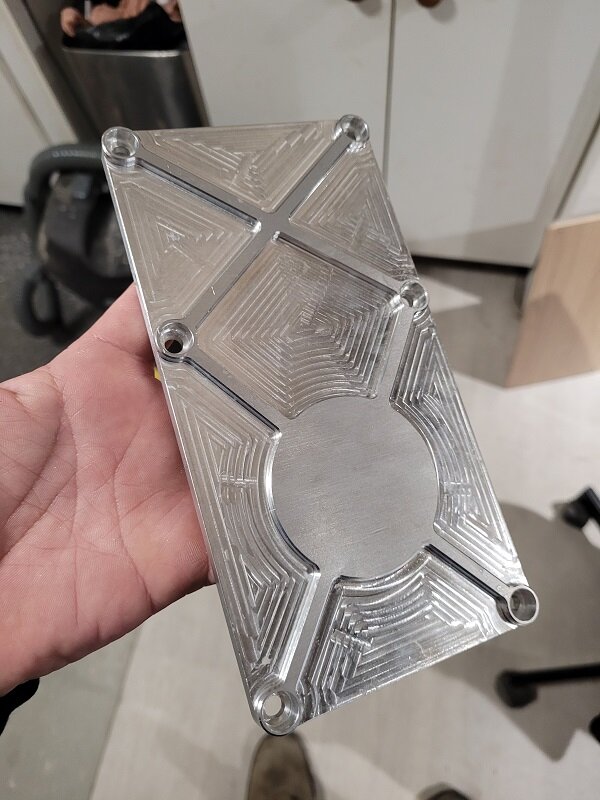

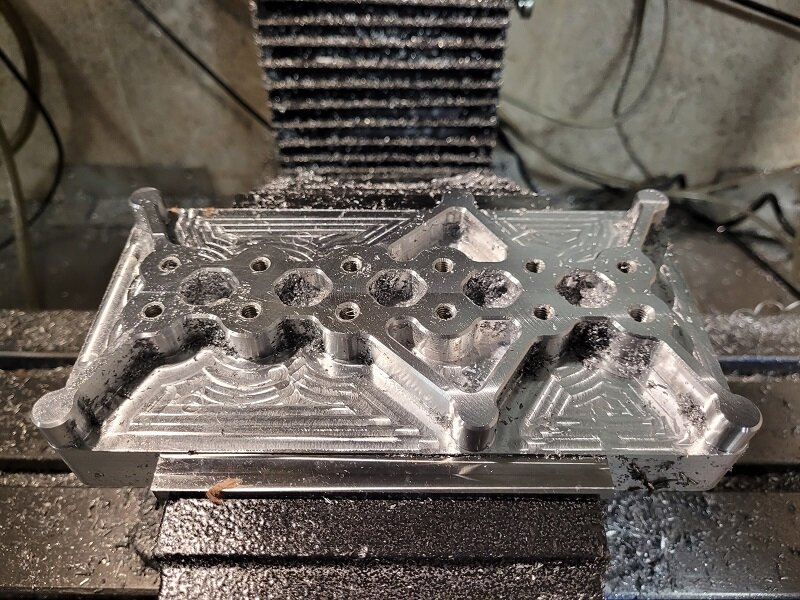

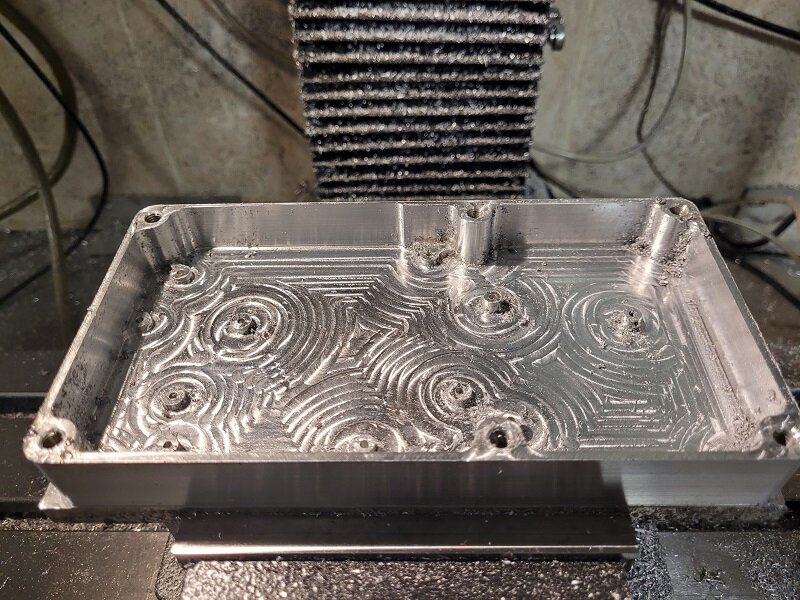

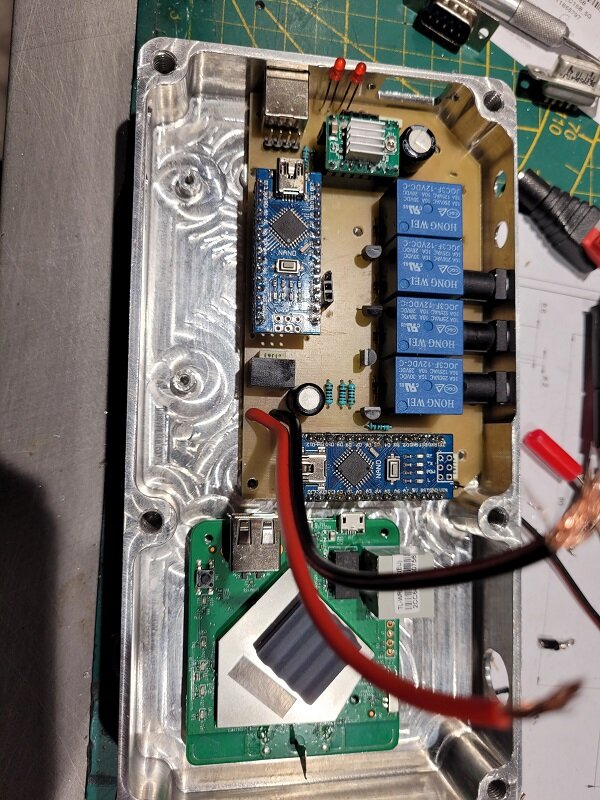

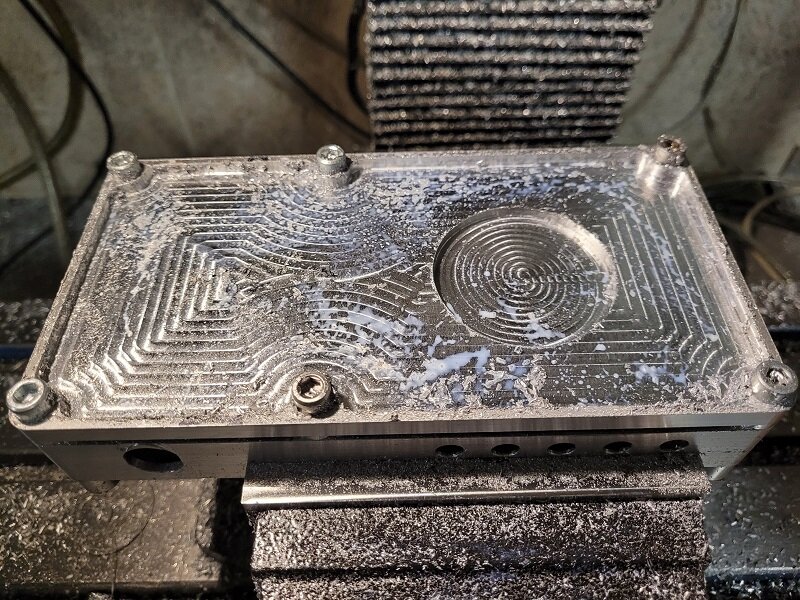

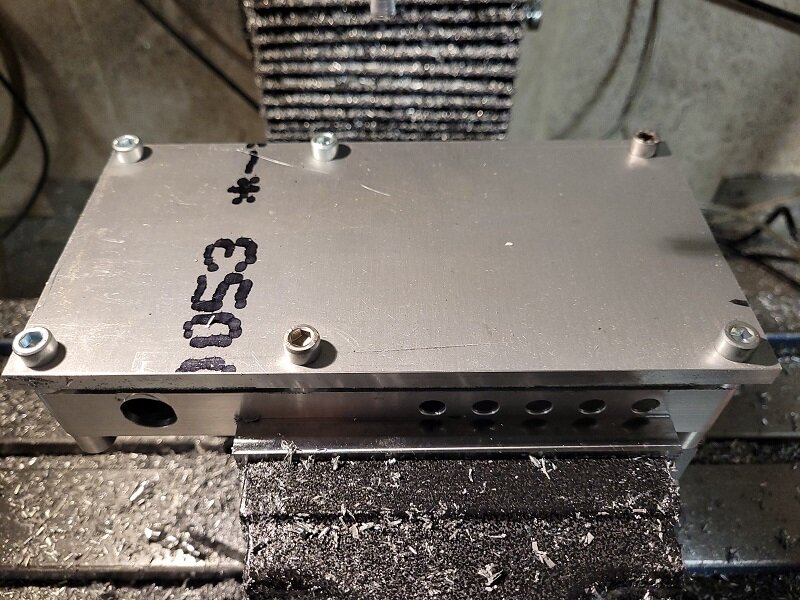

Je viens ici présenter ma petite powerbox que j'ai réalisé pour mon setup. Le cahier des charges: -contrôler un moteur pas à pas en ascom -avoir un switch wifi pour connecter mon micro PC sur la lunette -4 sorties 12v pilotables par pc -1 sortie permanente 12v pour alimenter le pc -2 port usb pour brancher ma monture en ascom (EQmod) et un éventuel appareil -avoir un boitier suffisamment rigide pour pouvoir installer des élements mécaniques supplémentaires dans un premier temps j'ai réalisé un système de focuser en partant sur des projet ascom arduino. Pas de problèmes particuliers ensuite, j'ai réalisé un système de pilotage de 4 relais par une petite application windows avec un retour d'info de la tension batterie. Une fois ces deux éléments validés, j'ai fait un circuit sur eagle incorporant les deux arduino, les relais etc... J'ai créer le boitier qui permet de tout mettre dedans en incluant un hub usb sur lequel j'ai dessoudé deux ports pour les mettre directement sur les 2 arduinos. Usinage du boitier et de la plaque de fermeture. passage en microbillage pour préparer un état de surface mat pour une anodisation future. Anodisation que je ferai lorsque j'aurais des pièces à faire pour des clients. J'ajouterais probablement deux antennes wifi par la suite pour augmenter la portée Je peut transmettre les schémas, fichiers sources qui sont à moi ou même les fichiers 3D du boitier pour ceux qui le souhaite. Pour le focuser, je peut aider en indiquant les liens des concepteurs. Lorsque tout sera monté, je ferai une présentation de mon modeste setup pour l'astrophoto Place aux photos

je parlais de mettre une scotch avec un repère à l'exterieur... Par contre bien vu coté intérieur aussi pour se reperer

Je ne connais pas ses tarifs, mais 1h d'usinage coute entre 60 et 180€ de l'heure. Plus la matière, le traitement de surface, le transport etc... Pour le focuser, c'est sur que ça ne sera pas 500€... on en est pas encore à ce stade. Les tolérance d'usinage ne s'annulent jamais d'après la loi de murphy. 0,05mm pour une tolérance faible, ça fait 0,2mm sur 2 pièces (4 faces en contacts). On est déjà au double de la plage de focalisation de ta lunette. Sans compter les defauts de parallelisme des faces qui sont forcement réalisées en retournant. Pour limiter cette accumulation de défauts, il faut limiter au maximum le montage de plusieurs pièces. C'est pour cela que j'essaye de faire du monobloc. Dans ton cas, il faut faire en sorte de s'affranchir de l'inconnu de l'accumulation de tes défauts. Pour faire un état des lieux, je te propose la méthode suivante: -faire un repère sur chaque élément de ton assemblage optique avec un scotch par exemple. -faire 4 photos avec un angle de 90° à chaque fois sans toucher autre choses que ce dont tu te sert pour faire la rotation de champ. Cela donnera le défaut de parallélisme à noté dans un tableau. -Ensuite faire la même choses avec chaque élément dont la rotation est possible (diviseur, cale d’épaisseur) en ne bougeant qu'un seul élément à chaque fois. Une fois toutes ses valeurs mesurées, tu auras une valeur de défaut pour chaque élément. Cela te permettra dans en premier temps de connaitre la position de chaque élément et en déduire les positions qui te donneras le défaut le plus faible. A partir de là tu pourras commencer à régler ton tilt car tu sauras que quand tu tournes, ca n'engendre que peu de défauts pour ton tilt, j'ai peut être une solution. Il me faudrait un peu plus d'infos mais on peu faire quelque chose de costaud, durable et efficace. Pour les valeurs de correction, avec un petit fichier excel, on peut trouver l'angle de serrage à mettre sur chaque vis pour tomber juste en limitant le nombre d'essais. Contact moi en PM on regardera ce que l'on peut faire.

Désolé pour le "mécanicique", je ne peut pas éditer mes messages... C'est effectivement une réalisation qui correspond exactement à mon setup actuel. Je ne fait pas de prise de vue en LRGB mais je me sert parfois d'un UHC (j'ai un ciel assez bon par chez moi). Pour la caméra de guidage, c'est une 224 et c'est un filetage M42x0.75 qui la tiens. le prisme est ajustable en hauteur et orientation indépendamment de la caméra guidage. La caméra de guidage est réglable en focus par la vis qui se trouve à l'opposé. Les deux tiges qui tienne la platine support permettent se réglage par le dessous. Une vis par barre permet le verrouillage du focus. Un tube coulisse dans un autre afin d'éviter que rentre de la lumière. Je n'ai pas peser l'ensemble, mais j'ai enlever de la matière partout ou je le pouvais sans que se soit trop contraignant à la réalisation. J'ai regardé skyméca et effectivement il y a un peu le même principe. Etant donné que je me fabrique toutes mes pièces, je n'avais jamais regardé qui faisait des pièces en astro. Pour les essais, j'ai tester rapidement et ça marche pas mal du tout. Pour les tests réels, ça ne devrai plus tarder, j'ai refait un setup complet que je vais présenter d'ici peu. Pour la commercialisation, je suis en train de réfléchir avec AlcorSystem pour faire un systeme de focuser-rotateur pour charge lourde avec un système de vis à pas différentiel. C'est au stade de discussion sur la meilleur stratégie . Il faudra que ça supporte 10Kgs sans broncher pour du PO en 3". Si tu as besoin de pièces, on peut en discuter. Je t'aiderais avec plaisir

En tant qu'ingénieur en conception mecanique, je pense qu'il y a un cruel manque de rigidité sur le train optique... J'ai la même caméra, elle fait presque le double de poids que la 294. J'ai eu dans les mains une 294 en premier et le fait de passer à la 2600 m'a obliger à modifier la rigidité de ma partie maintien. voici le type de montage que je me suis fabriqué pour être sur que ça ne fléchisse pas. Vissage directement sur la platine caméra. Diviseur inclus dans le montage. La bague la plus en avant est une bague vissée qui ne sert qu'a tenir les filtres, elle ne sert pas au guidage de l'ensemble. Les trous sur lesquels on a l'impression qu'il manque des vis sur la caméra sont juste des accès pour le réglage du tilt. Si le tilt bouge suivant ta rotation de caméra, c'est que t'as une des surfaces qui n'est pas perpendiculaire à l'axe optique. Vérifier lors du serrage de deux surface q'une feuille ne passe pas entre les deux. Pour une rotation, la seule surface qui permet un alignement axial et perpendiculaire sur 360° est un cône. Etant donné la difficulté de réalisation, on s’accommode d'un système à jeu fonctionnel facilement usinable, une face et un alésage. Ou pire, une face et un filetage.

Bon ben finalement partir d'un truc existant qui plante à la moindre modification ce n'est pas la solution mis à part pour s'arracher les cheveux... J'ai donc pris mon courage à deux mains et décider de créer ma propre application windows sur visual studio sans jamais avoir rien fait dessus. Il me restait quelques notions de programmation de macro excel, ça semblait assez ressemblant... Après une matinée à trouver le bon type de projet, j'ai pu faire ma petite application correspondant exactement à ce que je voulais. J'ai ensuite écrit le programme arduino pour faire discuter tout ça. Ben tout marche nickel avec retour d'info... Et en plus de ça j'ai pu acquérir un peu d’expérience sur visual studio. Explication de ma petite appli toute simple: on sélectionne le port com (après que le code ai scanné ceux branchés au pc), on connecte et on envoi une commande toutes les secondes pour demander la valeur de la tension de batterie. Si on appui sur un bouton, on envoi une commande d'allumage ou d'extinction de relais (ex: "r01on") et on attend la réponse de l'arduino qui dit si c'est effectif ("onR01"). Si c'est effectif, on change l'aspect des boutons. voilà tout. Il doit me manquer toutes les possibilités de gestion d'erreurs de transmissions, mais au vu de l'utilité, je vais pas aller plus loin que ça. Si ma maigre expérience peut aider quelqu'un, je pourrais éventuellement partager les codes. Les boutons obturateurs et flat seront pour plus tard. Je suis en train de développer ça (entre autres) avec quelqu'un de très connu dans l'astro...

j'ai testé une petite application sur visual studio de gestion de 8 relais. J'ai modifier le programme afin de gérer juste 4 relais et avoir une lecture de tension de la batterie en plus. On verra si ça marche comme prévu. Après je pense que pour un crack ascom, passer d'une application windows à un driver ascom ça doit etre facile...

ben en fait dans nina il y a déjà un onglet commande de switch. C'est pour ça que je voulais un driver ascom. Je connecte le driver ascom sur l'onglet switch de nina et je peut commander mes relais.

non, c'est un routeur qui gere le wifi qui est relié en RJ45 au mini PC sur lequel est tout installé. De ce PC est branché en USB tous les périphériques. Je prend le contrôle de toute cette machinerie par le bureau à distance. Je veux absolument évité de passer par internet pour une utilisation en nomade.

etant donné que je suis à mon compte et ayant toutes les machines qu'il faut, j'ai carrement réalisé le rail pour mettre le point rouge sur ma lunette...

salut, je fait aussi du tir (du vrai) et j'ai acheté un point rouge premier prix destiné à l'airsoft pour l'astro. léger, pas cher, reglable en intensité, precis pour le pointage. que du bonheur. Par contre vu la taille du spot, c'est sur que je monterais pas ça sur une carabine...

bonjour à vous, etant en train de me faire un systeme à distance en prevision des prises de vue de cet hiver en étant au chaud dans le canapé, j'ai commencé à modifier tout mon setup. Tout est réalisé chez moi avec mon matériel... Design et fabrication de la motorisation de mon eq6 en passant de moteurs à engrenages par un système par courroie pilotable en ascom création et fabrication d'un diviseur optique pour mes caméras réalisation de tout le systeme de montage pour la lunette, pc NUC etc... réalisation d'un systeme de focus motorisé ascom ... Le tout géré via NINA j'en suis au moment ou je voudrais réaliser un système de commande de relais sur base arduino (swicth). J'ai de quoi faire le design et réalisation des circuits. Je cherche à trouver un driver ASCOM tout simple en port com pour commander les alimentations de ma caméra et d'un futur obturateur flat qui sera développé plus tard. J'ai trouvé quelques drivers de switch sur le net mais soit c'est trop compliqué, soit ça marche pas, soit ça correspond pas. En gros, juste un driver ASCOM qui envoie des commandes série pour 4 relais du genre "relais1on" que je traiterais moi meme sur mon programme arduino. En vous remerciant par avance

chatelneuf exactement

Bonjour à vous, je passe par la case présentation comme il est d'usage quand on arrive sur un forum. Je m'appel alex, du 42. Ingénieur en R&D mécanique, je suis à mon compte et me fabrique beaucoup de choses mécaniques pour l'astro. Je pratique l'astrophoto depuis quelques années déjà mais uniquement en essayant de fabriquer un maximum de composants. Pour ceux qui vont aux RAPs, je suis la personne qui était venue avec un tour à metaux. Je suis venu ici pour avoir quelques informations sur les drivers Ascom que je découvre depuis peu et aussi faire profiter des mes compétences en mécaniques si besoin.
