Non, non, comme dit @krotdebouk, un viseur polaire, ça se règle ! Pour les dessins plus haut, c'était juste pour te montrer qu'un non spécialiste peut sortir des pièces correctes et utiles sans y passer dix ans. J'utilise Freecad depuis des années, et cura pour générer les fichiers pour l'imprimante et roule petit bolide!

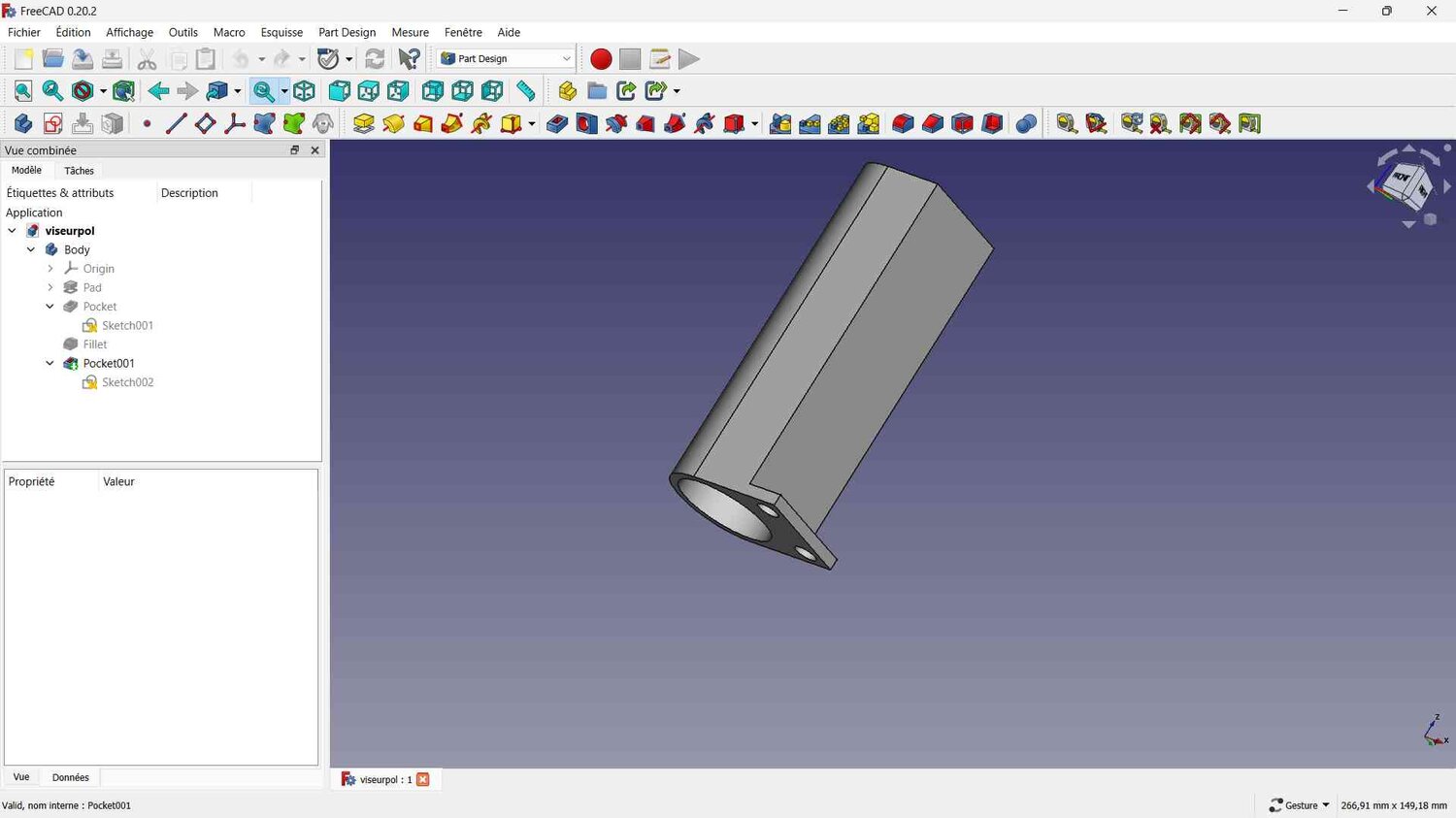

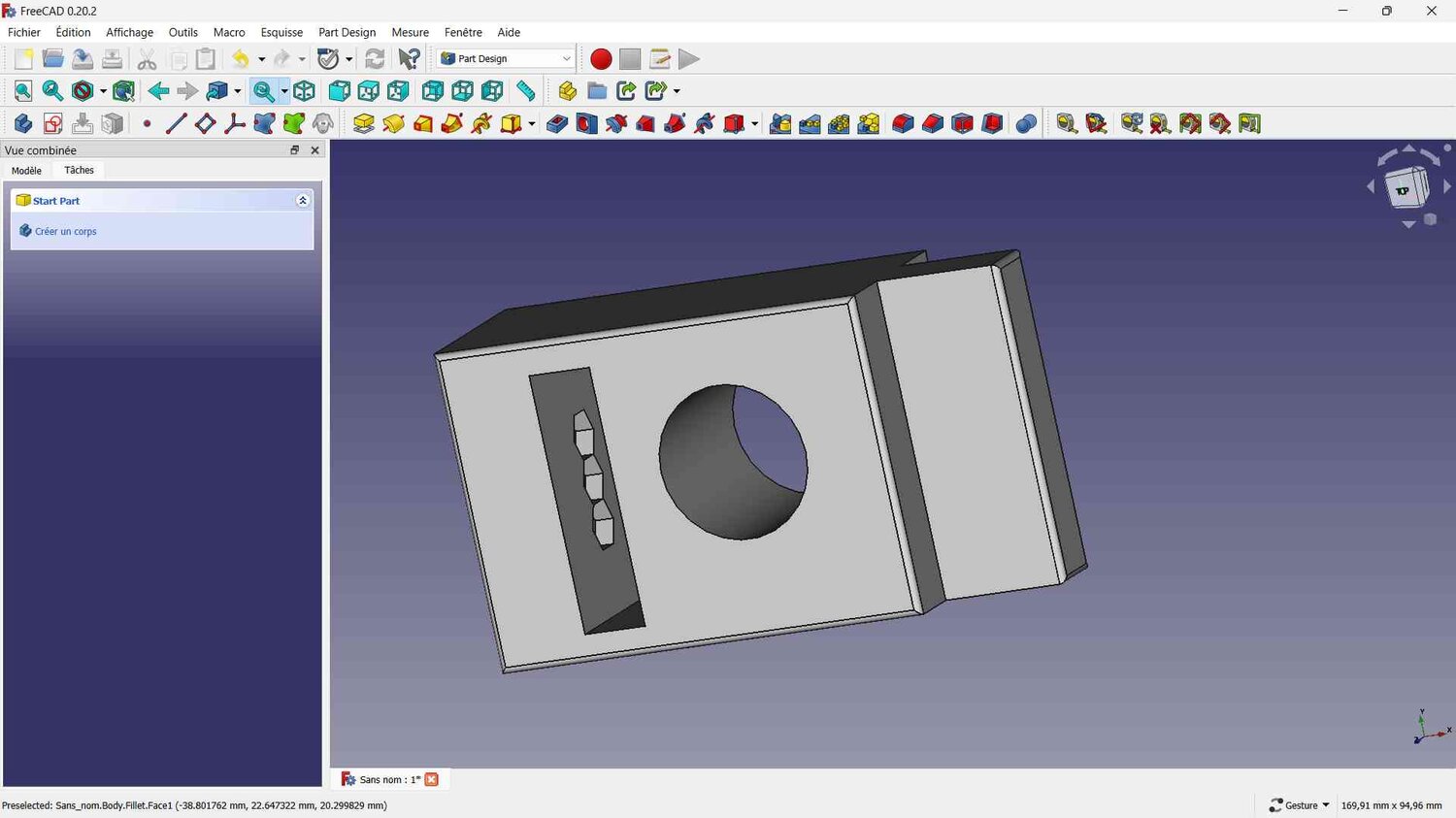

Un premier jet, un peu au hasard. Il s'agit d'un tube fixé comme le suggère la vidéo, équipé de deux excentriques pour le réglage du viseur. J'ai imaginé un viseur de 24mm de diamètre et de 90 mm de long.

Bien vu! Deux petits trous taraudés, un support encore plus facile à dessiner, et on a quelque chose de plus rigide.

Moi non plus, je ne me séparerai jamais de mon vieux Meade LX10, qui, malgré son age avancé, me donne toujours un grand confort d'observation. Le tube et sa fourche dans une main, le trépied dans l'autre, et hop, c'est parti pour la balade. Un (bon) oculaire zoom dans la poche droite, un renvoi coudé dans la poche gauche, et on voyage léger, mais avec un 200 mm! Que du bonheur, j'vous dit!

Bonjour, Je trouve l'idée sympa. j'imagine bien trois tiges filetées et six écrous côté monture, qui seraient bloquées dans le plastique du support en PLA. Personnellement, mes souvenirs de dessin technique remontent à la troisième (les années 70!), autant dire le néant. Mais j'ai rencontré Freecad, et à force de tutos Youtube, je peux me permettre de dessiner une idée qui me passe par le tête et de l'imprimer aussitôt. Je ne peux que te conseiller de prendre cette voie, très simple en réalité et très amusante. Par exemple:

Quelle émotion! Il semble que ce magnifique cliché prouve enfin que.....La Lune est plate!!!!

Et son "télescope" ressemble à un vieux zoom Chinon ou Soligor en M42. Celui qui voit des étoiles là-dedans a trop bu, à mon avis.

Miction impossible, quoi.

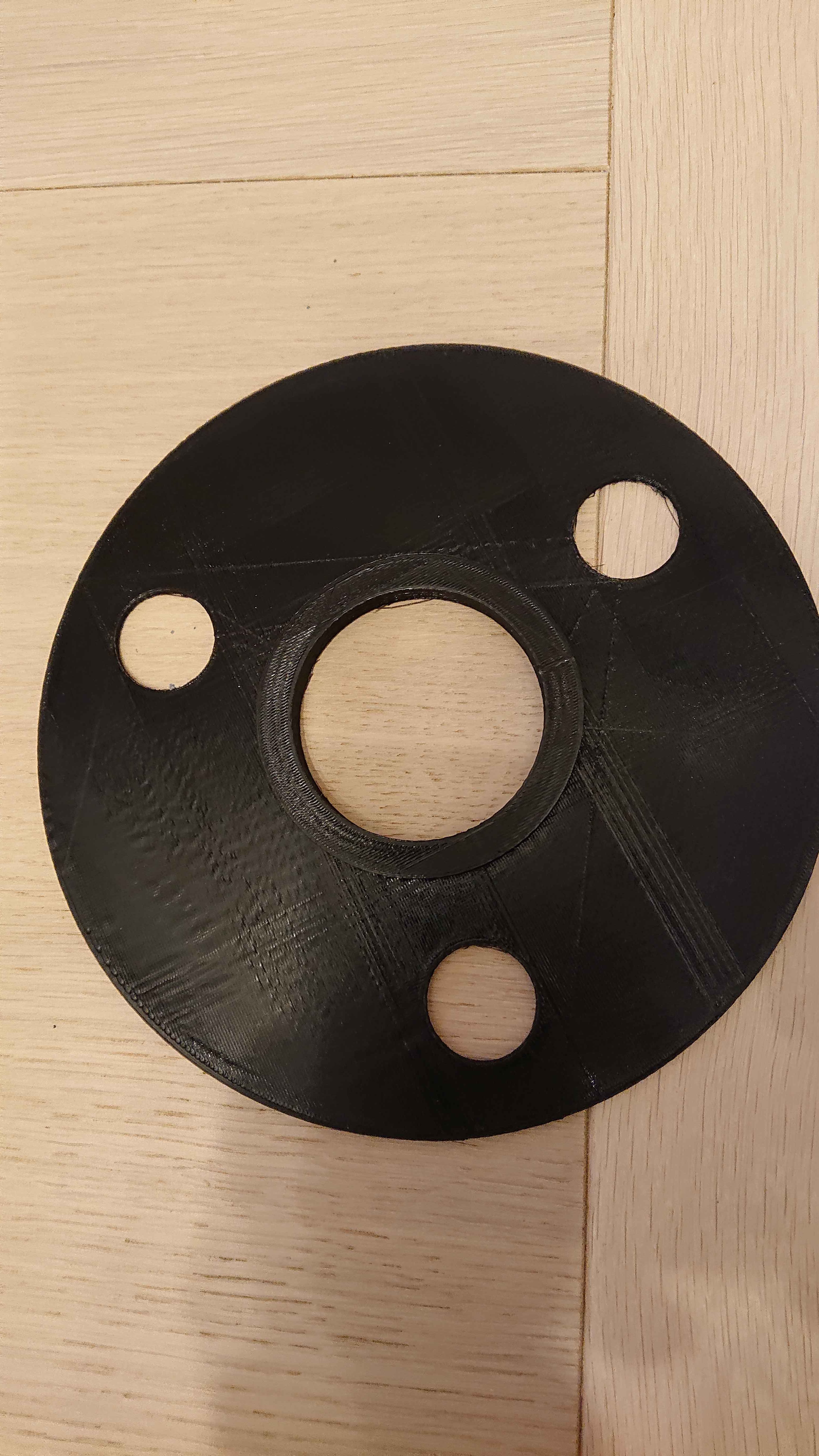

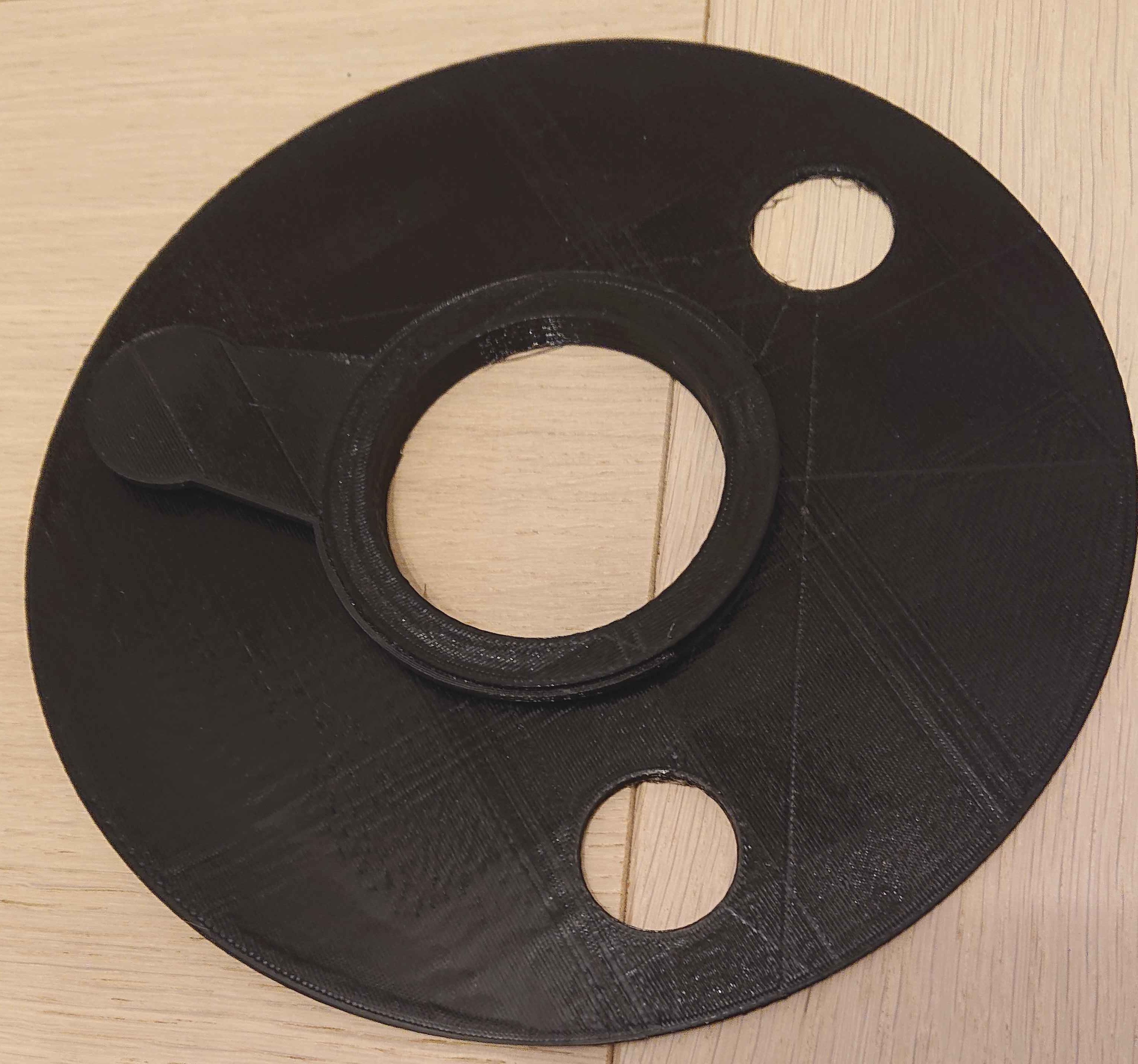

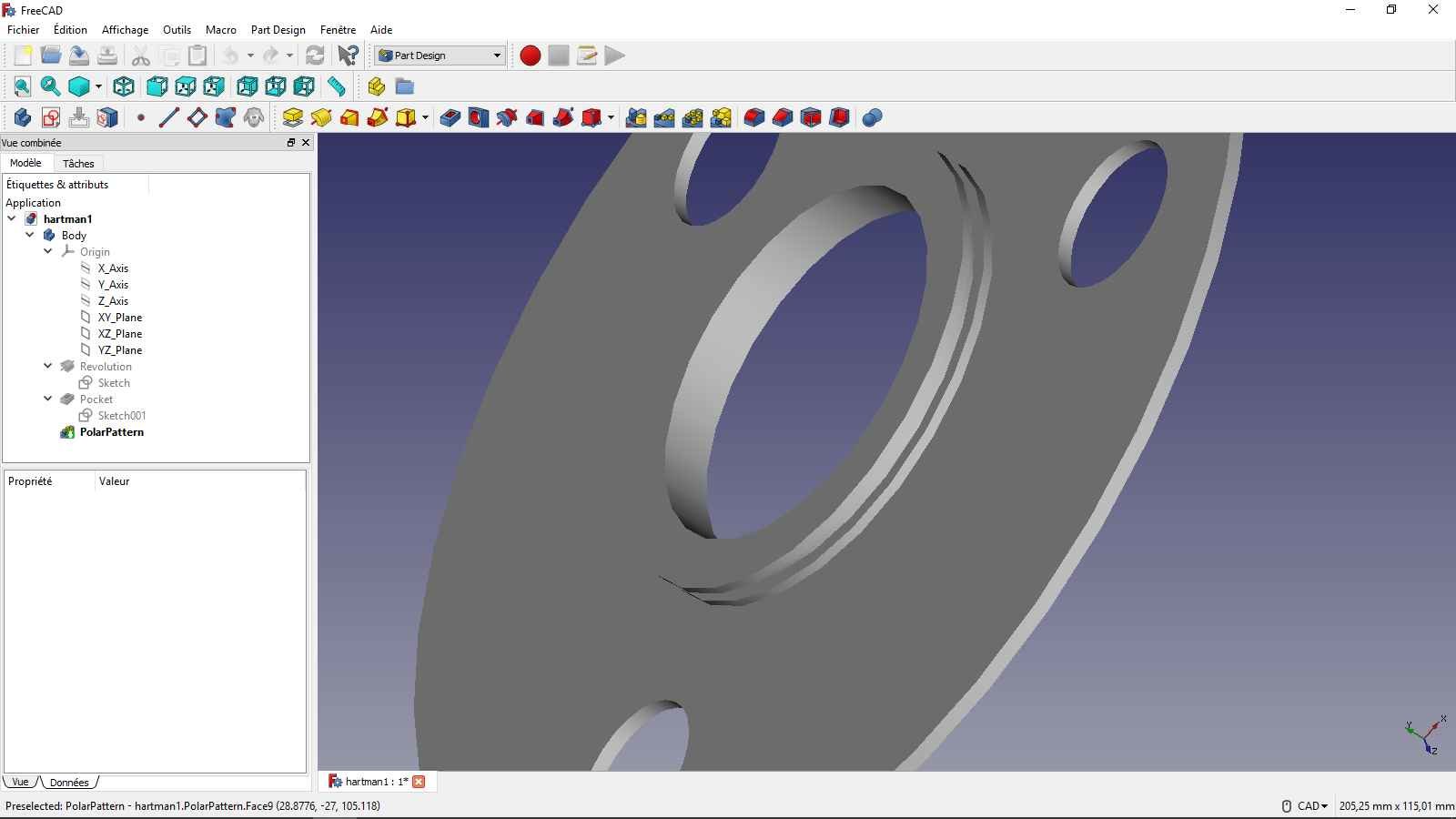

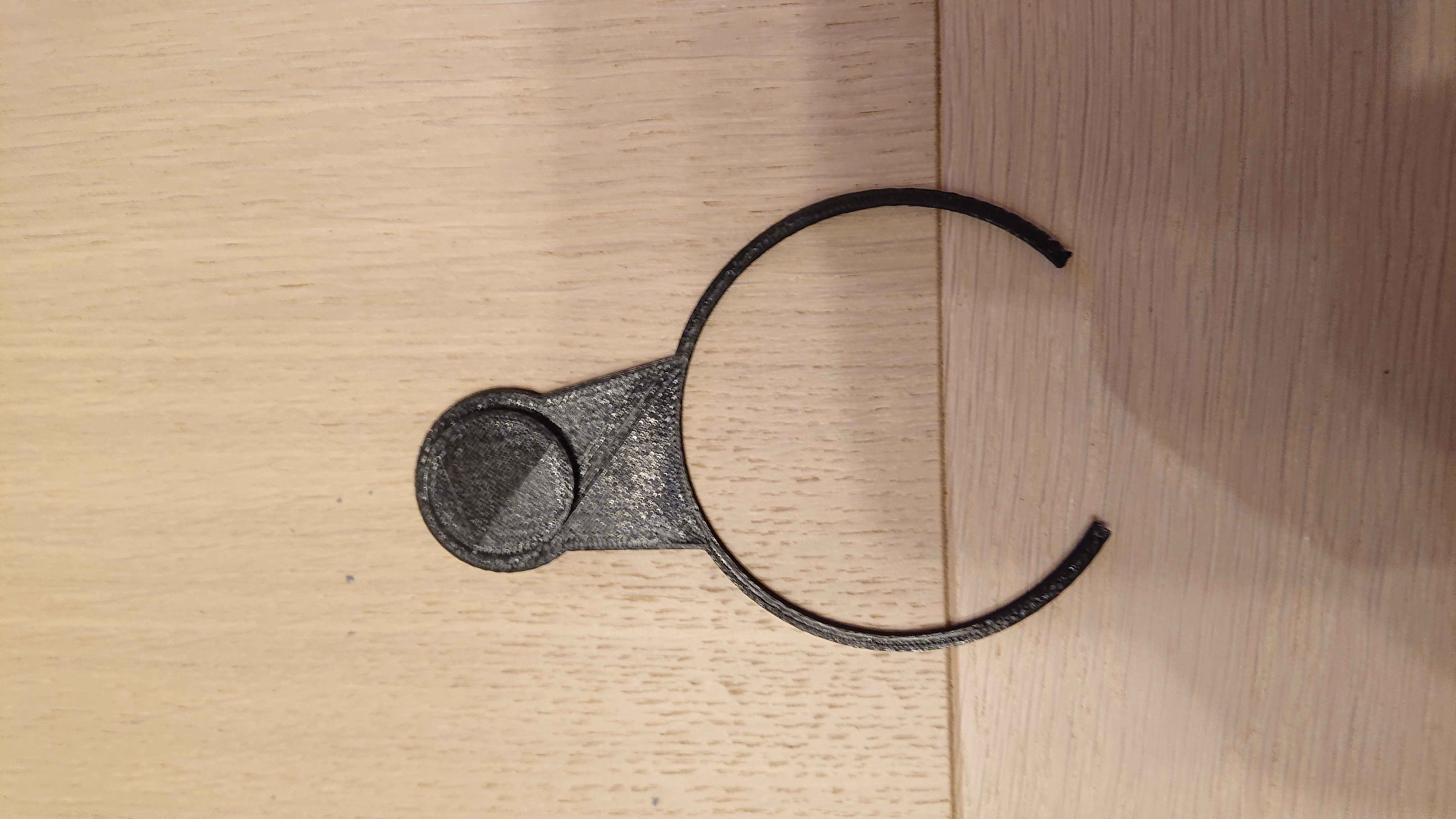

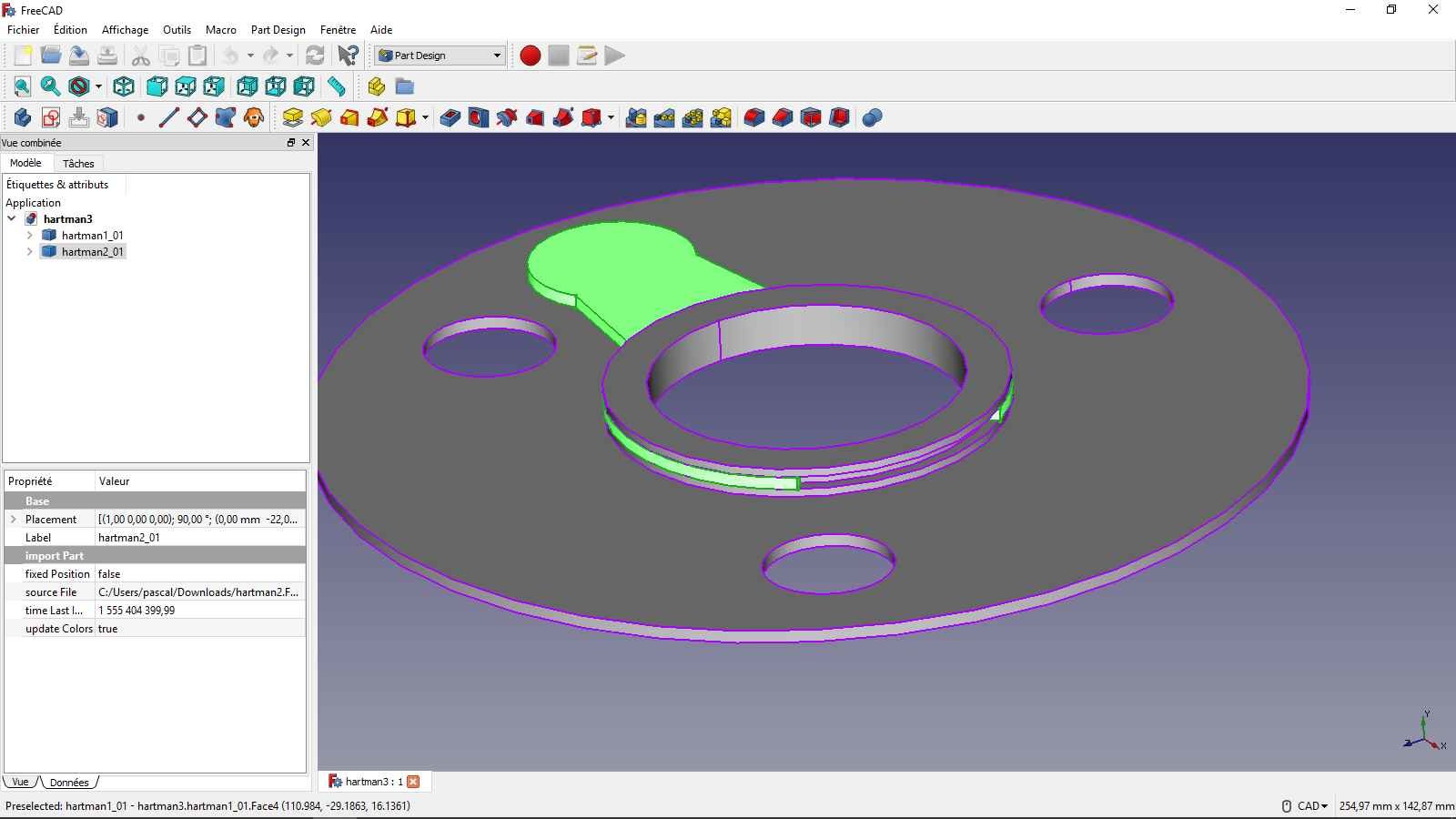

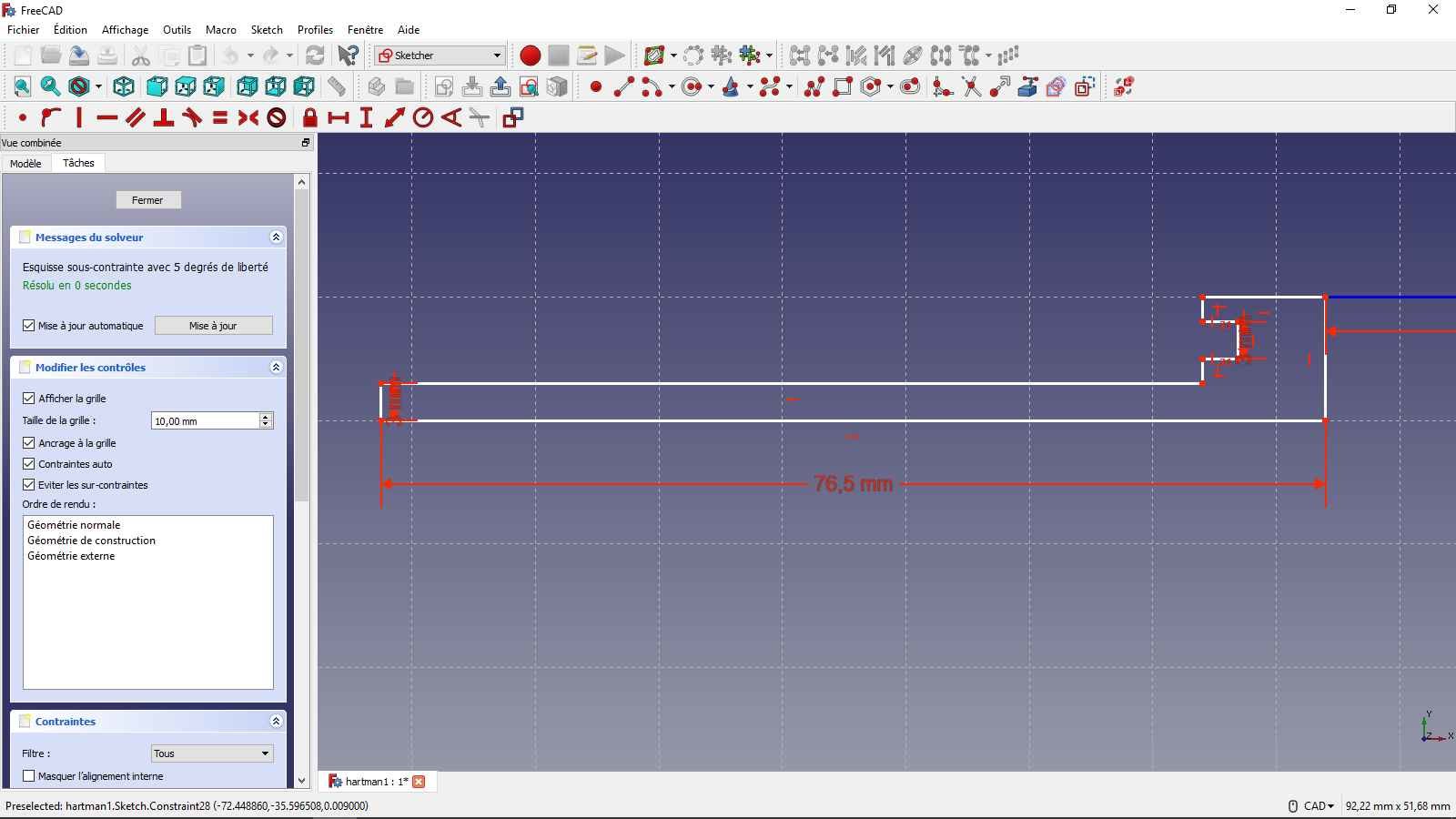

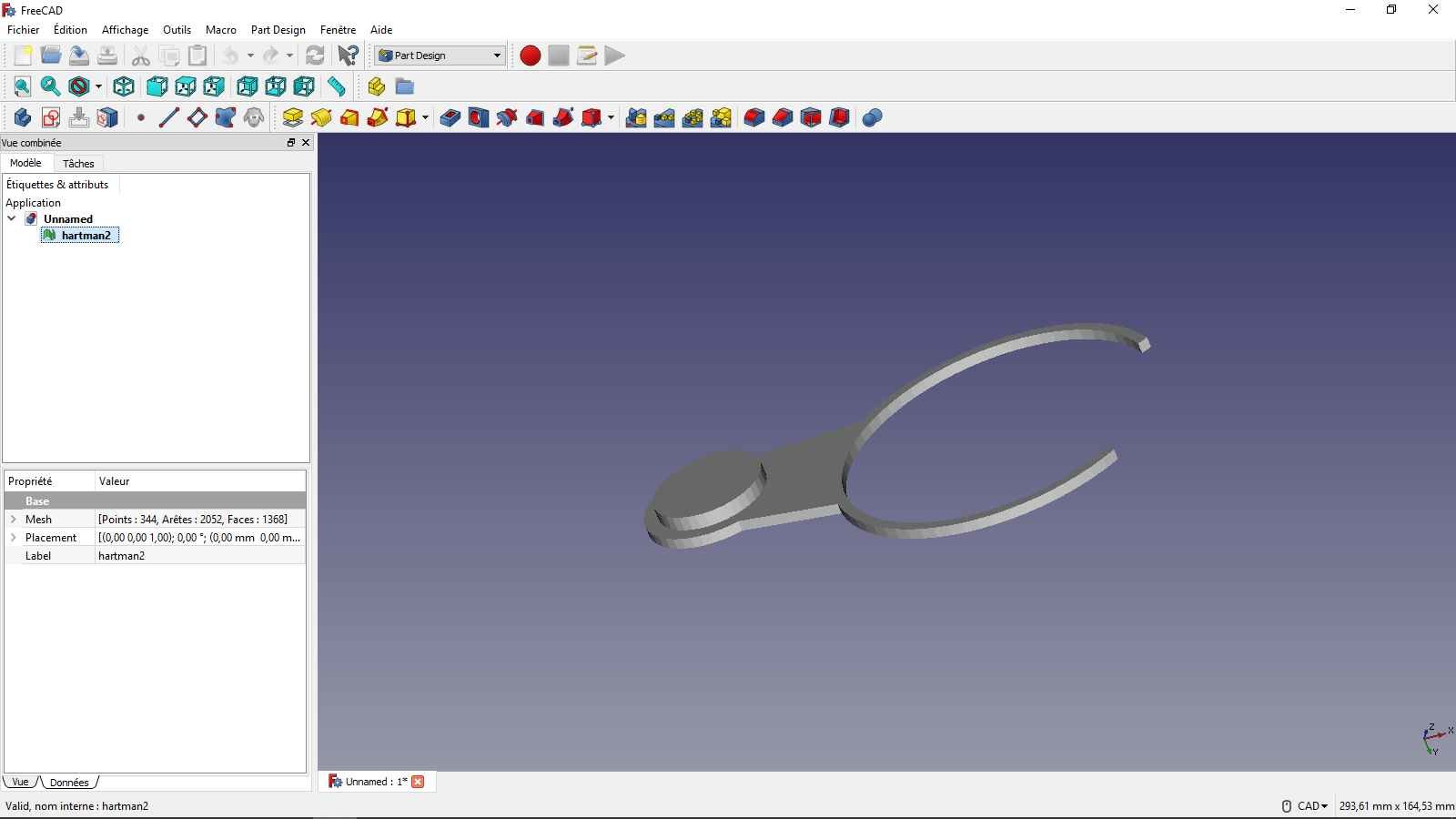

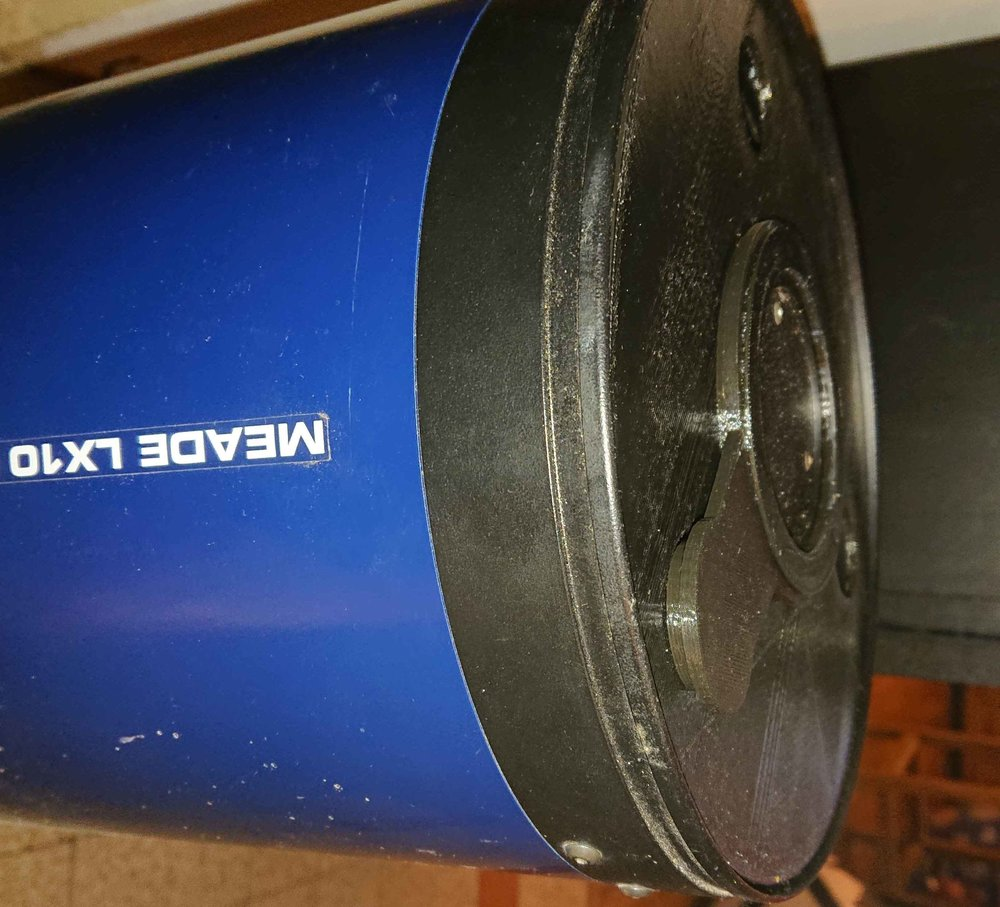

Bonjour, J'ai posté il y a quelques jours un petit bricolage, mais je l'ai mis dans le club impression 3d, il est donc passé inaperçu, tel un pet fluté dans un champ de lavande. Sur les conseils d'un autre membre, je le remet ici. Il s'agit d'un masque de Hartmann, doté d'un bouchon mobile. Il permet, à l'aide d'une caméra (plus pratique) de régler la collimation des Schmidt Cassegrain très facilement et avec une excellente précision. Une fois que le tube est réglé, on ouvre les trois trous et il permet de faire la MAP en rassemblant les trois images. L'ensemble est dessiné sur Freecad. L'esquisse du masque: Après perçage et protrusion: Une fois imprimé: Le bouchon et son système de fixation/rotation: Imprimé: L'ensemble assemblé sous Freecad: Monté "en vrai": Sur le Meade: Voilà, pour le mode d'emploi, on place les trois trous en face des vis, qu'on nommera A,B, et C. On laisse les trois trous ouverts, et sur une étoile brillante ou artificielle, on fait la MAP pour n'avoir qu'une seule tache. Si ce n'est pas le cas, il faut collimater. En gros, on bouche le trou en face de A, on règle la vis B pour rapprocher au mieux les deux taches, puis trou B vis C, trou C vis A et normalement, au bout de deux tours, c'est bon! C'est le top en utilisant une caméra, en zoomant sur Sharpcap, par exemple, on améliore encore la précision. Je vous met un lien plus complet et mieux fait: http://colmic.free.fr/collim/collimat.htm. Le disque en carton que j'utilisais marchait très bien, mais là, c'est le pied! Je vais en dessiner plusieurs versions pour les autres SC, si vous m'envoyez les cotes du support de secondaire (pour le trou central) et le diamètre intérieur du tube. Toute critique sera la bienvenue!
