Tout ce qui a été posté par xs_man
-
Occaz vintage
xs_man a répondu à un sujet de bosgi dans Discussions générales de L'astronomie vintage !
Annonce déjà parue il y a quelques mois et je l'avais signalée ici. J'avais même fait un post à ce sujet : Prix, de mémoire à ce moment-là, 100 Euros.... Là quelqu'un a dû trop parler et le prix a été multiplié par 2.5x.... Spéculation à la con... Zut, grillé/calciné par Vador59 ! Albéric -
Prout ?
-
Occaz vintage
xs_man a répondu à un sujet de bosgi dans Discussions générales de L'astronomie vintage !
Tiens Jorris, petit bonus, en allant me balader sur Cloudy Night, sur le post "Classic Telescopes", voici une 178 ED sur sa LXD 750 d'origine : https://www.cloudynights.com/topic/538263-post-a-picture-of-your-classic-telescope-with-or-without-you/page-172 Ca en jette, une sacré config. vu la taille comparée de l'heureux possesseur (même si à mon avis il n'est pas spécialement grand, ni petit) ! Albéric -
Très intéressante discussion, Après moults cogitations, échanges sur le forum, concernant les araignées à 1, 2, 3, 4 branches, à lames droites et lames courbes, voir ici : : http://www.astrosurf.com/topic/143874-choix-de-la-forme-idéale-pour-laraignée-du-secondaire/ J'ai choisi pour mon télescope optimisé 300 F/6 avec cage secondaire amovible :: - une cage secondaire spéciale imagerie avec secondaire de 60 mm et araignée 3 branches à lames droites, - une cage secondaire spéciale observation planétaire/lunaire (et CP) avec une araignée à 2 branches bien tendues et petit miroir secondaire de 45 mm fin et léger. Le système mono-branche n'a aucun intérêt puisque de toute façon il génère 2 aigrettes. Donc autant le remplacer par une araignée 2 branches plus fines mais bien tendues. Albéric
-
Occaz vintage
xs_man a répondu à un sujet de bosgi dans Discussions générales de L'astronomie vintage !
Sphérique... Il n'est pas parabolique.... Zut...Grillé par Staffy ! Albéric Alors c'est sans regret. Tu ne perds rien Jorris. Et en plus tu as, comme "objet similaire", un magnifique150/1400, une bouse à tube court et barlow intégrée... Bonjour la comparaison ! Albéric -
La galaxie du Feu d'Artifice ( NGC 6946) A la camera planétaire.
xs_man a répondu à un sujet de Leafar Izen dans Astrophotographie
Vu son rendement quantique élevé, elle semble idéale cette 662 pour la pose courte en effet. Question : utilises-tu un filtre Ir/UV cut pour la caméra où laisses-tu tout passer ? On voit un peu de trame rémanente mais par contre pas d'amp-glow, et ça change des 185 / 224 / 385 et 485 ! Cool ! Excellent travail ! Albéric -
Salut les nostalgiques des temps anciens, Je recherche des photos scannées de l'exposition des instruments dans le magasin Meads à Vichy dans les années 80. En tout cas avant l'arrivée des Schmidt-Cassegrain Meade... J'avais déjà directement demandé à Medas mais rien de ce côté. Si par hasard vous avez ça dans vos archives... Merci par avance ! Albéric
-
Une monture "maison" pour grosses jumelles Kepler 30 x 100 mm
un sujet a posté xs_man dans Les bricoleurs

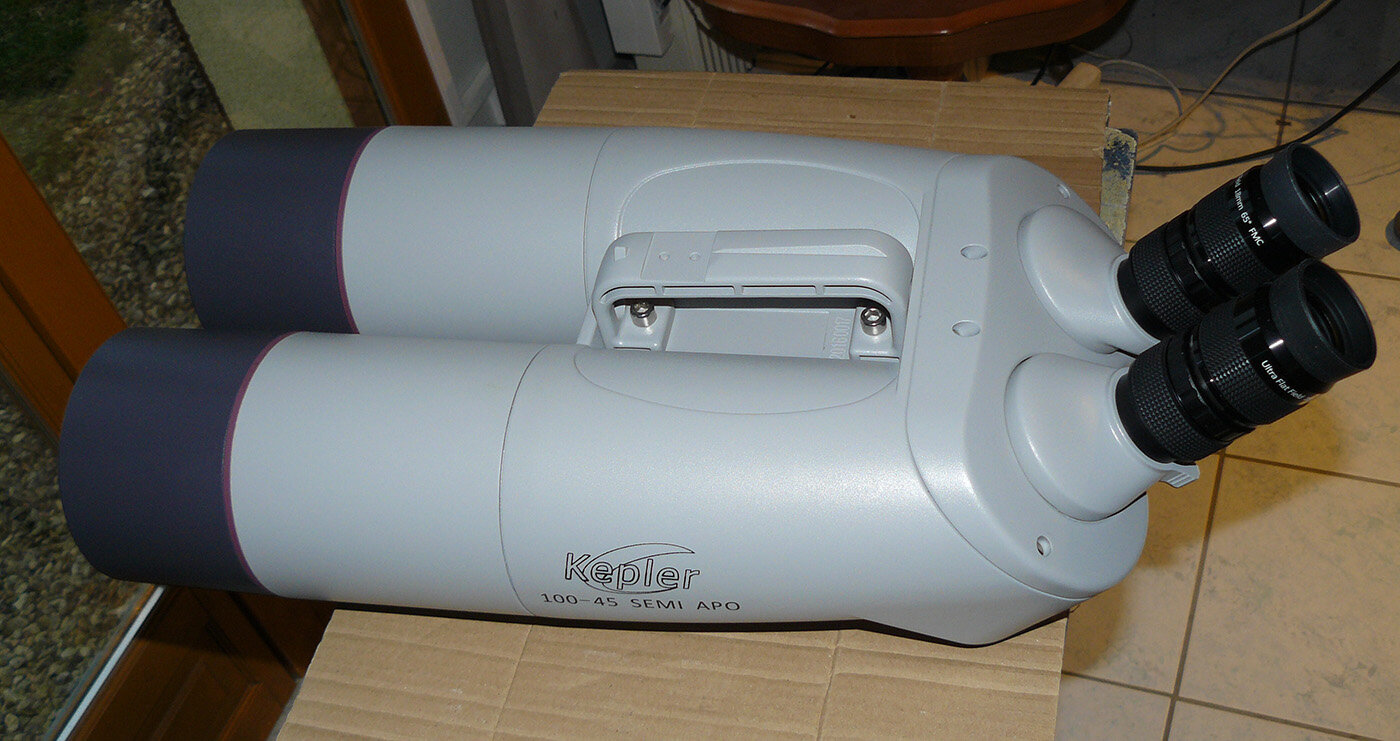

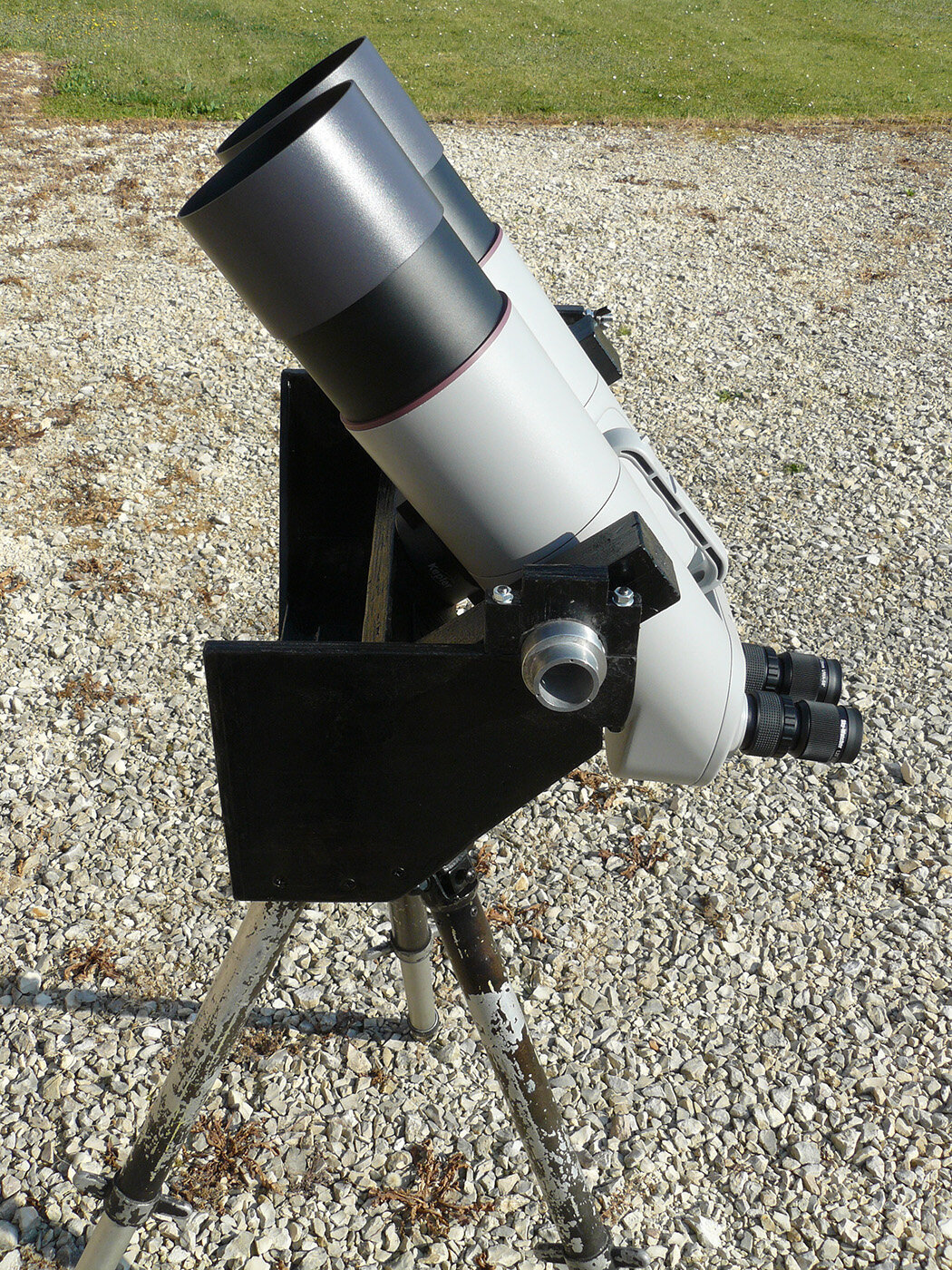

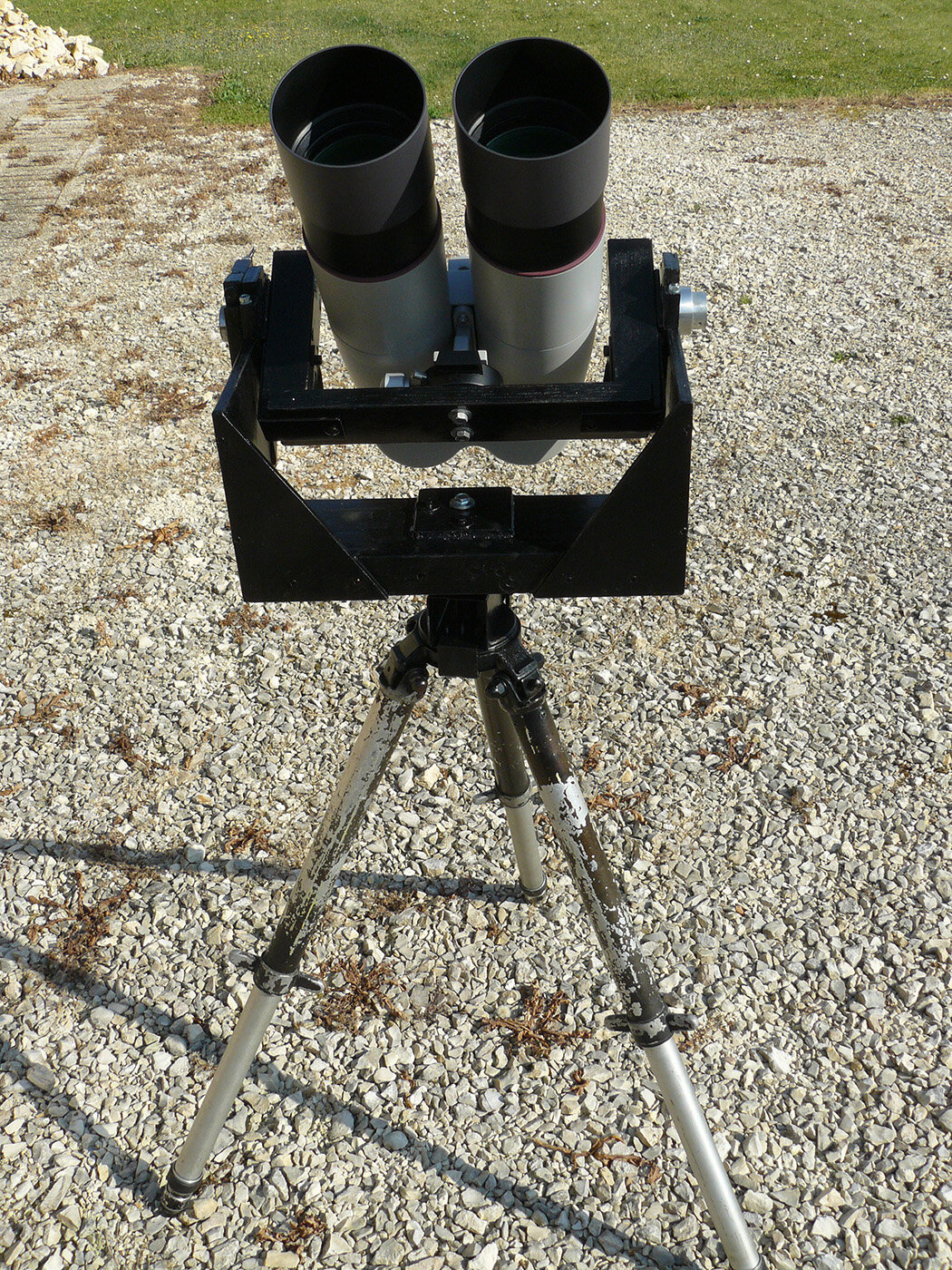

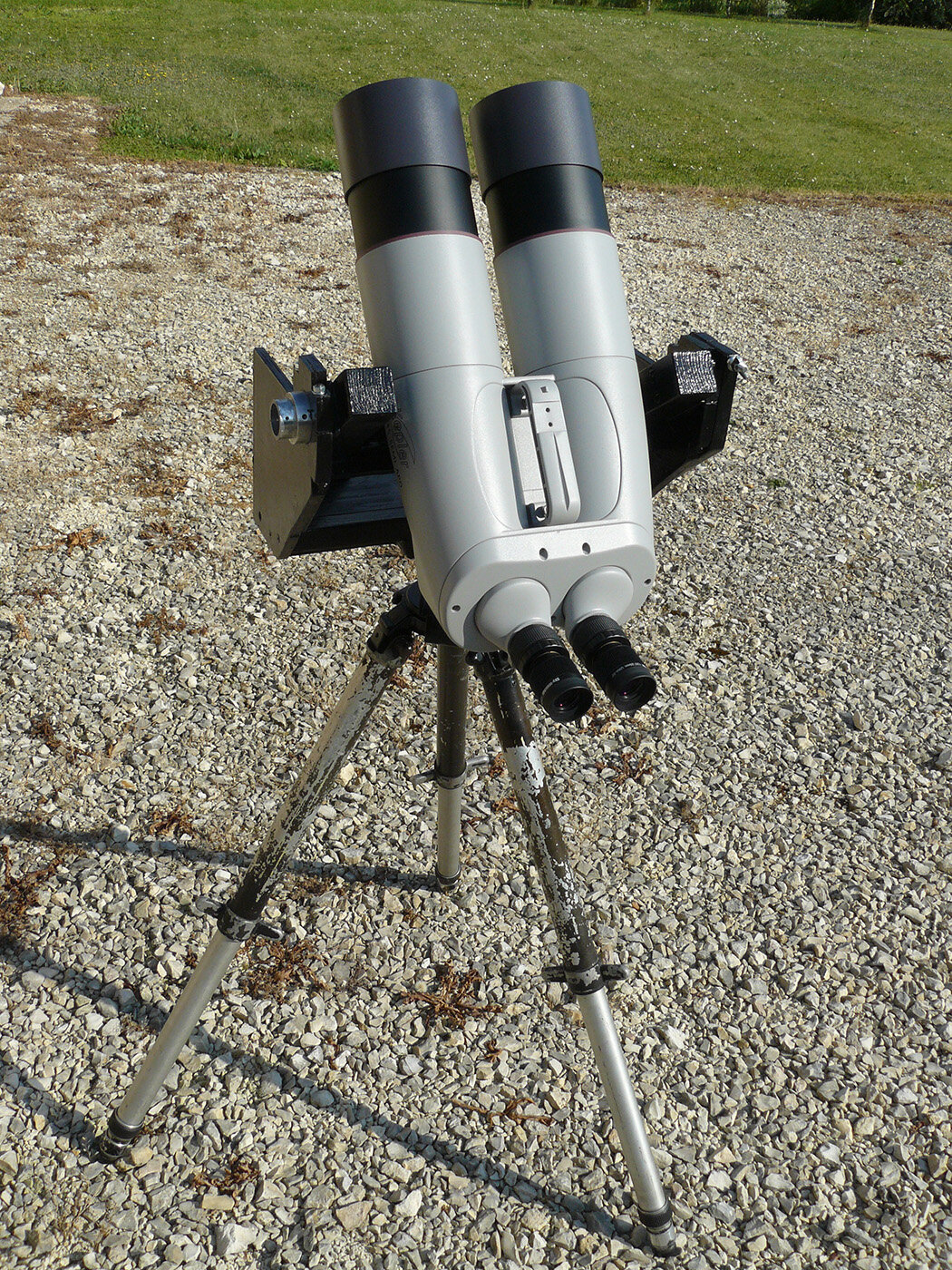

Salut les bricoleurs/euses, Je viens juste de finir cette réalisation destinée à observer avec mes jumelles Kepler BT100 30x100 mm achetées lors des soldes de mon magasin Colmarien préféré, "Optique sous les tilleuls". Jusque là je ne les avais testées qu'en terrestre sur un établi, en attendant un vrai support. Et voilà qui est fait, enfin ! L'ensemble est en grande partie du recyclage de chutes de bois, visserie récupérée et divers autres éléments que j'avais en stock. L'élément plus onéreux a été la platine de fixation Kepler neuve (et une queue d’aronde type Vixen). Le trépied est un souvenir de l'époque glorieuse des "star-party" volloroises. Antoine (robton kob ) si tu passes dans le coin, tu devrais le reconnaitre. Il avait failli finir dans une poubelle... Finalement mon coffre s'est avéré un meilleur choix ! Moyennant quelques réparations, le voilà de nouveau "sur pied" si on peut dire. Il fait bien l'affaire en tout cas, merci. Premier test sur la Lune visible en ce moment : magnifique ! Quelques photos... si par hasard ça peut servir d'inspiration à d'autres... Test des jumelles sur ce post : Albéric -
Tech Lunettes "ASTROKIT 60", Aluminures et AAIH
un sujet a posté xs_man dans Discussions générales de L'astronomie vintage !
Salut les historiens de l'astro, En faisant du rapartiement de vieilleries de ma fougueuse jeunesse, j'ai retrouvé un document vraiment intéressant. On en avait parlé dans les annonces vintage lorsqu'une annonce du Bon Coin, concernant l'une de ces lunettes, avait été postée. Je n'en avais qu'un vague souvenir mais c'est l'occasion de compléter un modeste pan de l'histoire. Ca intéressera surement Staffy s'il n'a pas encore le dépliant de l'époque... Il s'agit de l'ASTROKIT 60, à première vue une classique lunette achromatique de 60/700 fabriquée en France fin des années 80, début 90 (je n'ai pas les dates exactes du début et la fin de production). Ce qui est moins commun est sa fabrication, en grande partie en PVC et par des personnes handicapées dans un "atelier protégé" de l'AAIH (Association d'Aide aux Infirmes Handicapés du Kremlin-Bicêtre). Aujourd'hui ces ateliers ont été renommés CAT. Voici le dépliant concernant cette lunette proposée soit en modèle azimutal soit en équatoriale ainsi que les accessoires associés. Par contre je ne me rappelais pas que ce même atelier s'occupait de l'aluminiure de miroirs. Mais c'est bien eux qui avaient traité mon primaire Mosser de 200 mm de l'époque. (j'ai caché mon adresse de l'époque, sans intérêt ici). Extra-Bonus, les tarifs des optiques Mosser début 90 : Albéric -
Hi ! Excellente nouvelle pour ceux/celle qui l'attendait, une caméra à base du capteur IMX432 verra le jour chez QHYCCD. Sur le forum de QHYCCD, Qiu (le manager) a clairement indiqué que cette nouvelle caméra est bien en cours de développement mais que le développement de la QHY268 est pour l'instant prioritaire. Surement pour contrer au plus vite l'annonce de la ZWO ASI 2600... Pour mémoire l'IMX432 est un capteur FSI, global Shutter, monochrome/couleur, gros pixels de 9 microns, 1.8 Mpixels. Résolution limitée, c'est dommage. "Sensibilité" annoncé 10 fois supérieure comparée aux IMX178/IMX183 pour un F/D 5.6. Et 5 fois supérieure à un IMX 174. Le tableau de comparaison : Avec de gros pixels, c'est le capteur parfait pour le visuel assisté surtout associé à une optique rapide, un vrai entonnoir à photons ! En poses rapides, elle augmentera le champ des possibles vers des cibles toujours plus faibles mais ce sera dans ce cas au détriment de la résolution. Pour certain phénomènes rapides ou transitoires (étoiles filantes, occultation d'étoiles, transit d'exoplanètes par exemple) là encore c'est une excellente candidate. Un bon test serait de mettre en évidencele pulsar du crabe avec un gros telescope d'amateur. Cette caméra en sera-t'elle capable ? Faudra quand même voir ce que cela donne côté correction de l'Amp Glow, qui sera probablement assez important comme sur l'IMX 174. Et le capteur sera surement tramé comme l'IMX174, à vérifier. J'ai demandé le prix sur le forum, pas encore de réponse. Mais au vu des données de ce capteur, en partant du prix des actuelles caméras ZWO/QHYCCD intégrant un IMX 174, on sera de toute façon très certainement au-dessus des 1000 Euros. Pas donné donc ! Au moins si cette nouvelle caméra tient bien ses promesses, on aura une alternative pas trop mauvaise aux très sensibles mais bien trop onéreuses QHY2020 et QHY42. En comparaison, elle restera quand même sensiblement en retrait sur presque tous les plans (QE, bruit de lecture, résolution). Pour info, Mallincam a sorti une caméra à base d'IMX432 au prix de 1500 Dollars : https://www.mallincam.net/skyraider-ds432ctec.html A suivre. Albéric
-
Pour les geeks, voici ma liste de capteurs potentiellement intéressants en astronomie (lunaire, solaire et Ciel Profond en poses courtes). c'est limité aux petits et moyens formats : 1. Taille du pixel : à prendre en compte pour le choix de l'échantillonnage des cibles en fonction de l'instrument et de la technique d'imagerie : lunaire/solaire/planétaire, ciel profond en poses courtes ou ciel profond en poses longues. 2. Bruit de lecture : bruit systématique et quantifiable généré par le convertisseur ADC (analogique/digital) du capteur même en l'absence de signal et qui doit être le plus bas possible. C'est l'un des critères fondamentaux qui contribue à la sensibilité du capteur, sa capacité à "voir" les cibles les plus faibles. 3. "Amp Glow": c'est le bruit dû au rayonnement thermique généré par les composants électroniques de la camera, il doit donc être aussi le plus réduit possible pour ne pas "noyer" les cibles les plus faibles. 4. Rendement Quantique (QE) : c'est la capacité du capteur à convertir des photons en électron (le signal électrique), il doit être le plus élevé possible (100% => 100 photons produisent 100 électrons). 5. l'obturateur peut être de type "global" ou "rolling" : en mode "global", tous les pixels du capteur sont lus en même temps alors qu'en mode "rolling" chaque ligne de pixels est lue séquentiellement, l'une après l'autre, en continu. Le mode "rolling" n'est pas adapté aux cibles se déplaçant rapidement mais concrètement en astronomie, on s'en moque ! 6. SNR1s : https://www.sony-semicon.co.jp/products_en/IS/sensor0/security/technology/snr1s.html Concernant le calcul de la "sensibilité" des capteurs Sony : Exprimée auparavant en mV (analogique, utilisé pour les CCD), elle est désormais présenté en digit ou LSB (numérique plus adapté aux CMOS). Ca ne nos arrange pas pour les comparaisons... La conversion de l'un à l'autre n'est pas triviale, elle dépend du capteur et du mode de lecture. Voici les infos que j'ai pu glaner : IMX322 (Exmor): -------------------- 1 Digit = 0.890 mV pour sortie en 10 bits 1 Digit = 0.2224mV pour sortie en 12 bits IMX219 (Exmor R) : ------------------------ 1 LSB = 0.357 mV IMX183 (Exmor Starvis) : ------------------------------- 1 Digit = 0.2465 mV * IMX290 - IMX291 (Exmor Starvis) : -------------------------------------------- 1 Digit = 0.2370mV for 12-bit output 1 Digit = 0.9479mV for 10-bit output Global Shutter Pregius Stacked IMX5xx : --------------------------------------------------- 1 Digit = 0.2445 mV (during 12 bit output), 1 Digit = 0.9779 mV (during 10 bit output), 1 Digit = 0.9779 mV (during 8 bit output). Perso je prends comme référence 1 Digit = 0.2370mV (IMX290) ou 1 Digit = 0.2465 mV (IMX183), ces valeurs sont très proches et faute d'information ça donne quand même une bonne première approximation. Source Sony: http://www.sony-semicon.co.jp/products_en/new_pro/index.html https://www.sony.net/SonyInfo/News/Press/201704/17-034E/ Source GPIXEL GSENSE2020 : version FSI de base : http://www.gpixelinc.com/en/index.php?s=/b/62.html version BSI : http://www.gpixelinc.com/en/Data/Uploads/file/14968045547117.pdf L'IMX 183, un grand IMX 178, rien de plus à en dire. Infiniment plus intéressants les IMX 385 et IMX 294, du même calibre que l'IMX 224 côté indicateur SNR1s, donc vraiment très bon à faible flux lumineux. L'IMX 385 est tout simplement un IMX 224 plus grand, avec le stupide format 16/9e de l'IMX 290. Grrrrrr.... Par contre les deux (IMX385 et IMX224) étant des FSI, et connaissant aussi l'IMX 185, le point à voir c'est le niveau de signal d'"amp glow" ? J'ai aussi ajouté l'IMX390, qui aurait dû être le successeur de l'IMX290 en plus grand. Mais c'est une version "plombée" par le système anti-flickering pour les Leds des feux routier. Il est donc très lent comparé à l'IMX290 et a le plus bas signal de saturation de tous les capteurs du tableau. Et à mon avis, le plus prometteur, c'est l'IMX 294, gros pixels de 4.63 microns, techno BSI, donc à priori pas trop d'amp-glow (à vérifier quand même), et SNR1s identique à l'IMX224. Malheureusement seulement en couleur pour l'instant. Ajout des IMX273 / IMX296 / IMX420 / IMX428 le 23 Juillet 2017. Orientés Vision industrielle (techno Pregius). IMX273/IMX296 : http://www.sony-semicon.co.jp/products_en/IS/sensor0/img/product/cmos/IMX273_287_296_297_Flyer.pdf Les IMX420/IMX428 monochrome sont particulièrement intéressants : http://www.sony-semicon.co.jp/products_en/IS/sensor0/img/product/cmos/IMX420LLJ_Flyer.pdf http://www.sony-semicon.co.jp/products_en/IS/sensor0/img/product/cmos/IMX428LLJ_Flyer.pdf Nouvelles infos (merci Romain ) sur les IMX420/IMX428 : https://www.imveurope.com/press-releases/imx420-and-imx428-image-sensors Remise à jour le 11/08/2017 : Encore 2 nouveaux capteurs couleur BSI , 2.1 Mpix, 60 fps, 2.9 microns, les IMX307 et IMX327. Destinés aux caméras de surveillance : http://www.sony-semicon.co.jp/products_en/IS/sensor0/img/product/cmos/IMX307LQD_LQR_Flyer.pdf http://www.sony-semicon.co.jp/products_en/IS/sensor0/img/product/cmos/IMX327LQR_LQR1_Flyer.pdf Remise à jour 29/09/2017 : IMX 421 et IMX 422, monochrome global Shutter 4.5 microns : http://www.sony-semicon.co.jp/products_en/IS/sensor0/img/product/cmos/IMX421LLJ_Flyer.pdf http://www.sony-semicon.co.jp/products_en/IS/sensor0/img/product/cmos/IMX422LLJ_Flyer.pdf Remise à jour 07/01/2018 : Ajout d'informations manquantes. Ajout du paramètre de Sensibilité Normalisé utilisé par Hiten (Astrojedi) sur le forum Cloudy Night. Remise à jour 13/05/2018 : Ajout des IMX 392, IMX 428, IMX 437, IMX 430, IMX 425, et IMX 432. Remise à jour 16/12/2018 : Ajout du SC4210. http://image-sensors-world.blogspot.com/2018/12/smartsens-unveils-nir-enhanced-4mp.html Remise à jour 19/12/2018 : Ajout de l'IMX490. Remise à jour 09/02/2019 : Ajout des Fairchild MST4323 et LTN4323 remise à jour 29/06/2019 : Ajout des IMX347 et IMX485 Remise à jour le 20/01/2020 : Ajout des IMX533 et IMX482 Remise à jour le 12/03/2020: Ajout du Fairschild HWK4123 Remise à jour le 21/04/2020: Ajout de l'IMX462. Réactualisation des données le 23/05/2020 puis le 11/06/2020 Réactualisation le 29/06/2021 avec ajout des qCMOS et IMX585 Réactualisation le 25/10/2021 avec ajout des IMX662, IMX 492 et IMX533 monochrome Réactualisation données le 21/02/2022 Albéric
-
Transformer un Bouzoscope 114/1000 ou 150/1400 en vrai télescope !
un sujet a posté xs_man dans Les bricoleurs
On voit souvent des débutants s'interroger à juste titre sur ces appareils très bas de gamme (Hama, Seben,Astromaster,etc). J'avais déjà répondu à plusieurs messages donc pour éviter de répéter les mêmes choses à l'infini, je vous propose un post dédié. Ces télescope sont affublés d'un soit disant 'correcteur optique' intégré censé corriger le miroir primaire sphérique à focale très courte (F/D 3.5 sur le 114/1000 Hama sans le correcteur). L'idée n'est pas mauvaise dans le principe mais encore faudrait-il que la qualité optique du correcteur soit à la hauteur ! Ce qui n'est absolument pas le cas malheureusement. Donc que faire quand on a 'récolté' la chose et que l'on ne peut pas l'échanger ou se faire rembourser ? Le jeter ? La détestable méthode 'société de consommation'... Sans commentaire... Le revendre ? Hum, et 'refourguer le bébé' à quelqu'un d'autre, pas très correct non ? Non, le transformer tout simplement. En télescope grand champ, le primaire sphérique limitant de toute façon les grossissements. Bon la seule condition est d'être un peu bricoleur. Voici les points à retravailler : - Suppression définitive du sous-disant correcteur vissé dans le porte-oculaire côté miroir secondaire, - Coller un oeillet au centre du primaire (oeillet plastique pour classeur par exemple) avec un gabarit papier tracé au compas et découpé au diamètre du primaire et de l'oeillet au centre - Diaphragmer le primaire pour limiter l'aberration de sphéricité : ici de 114, je suis passé à 95 mm, - Raccourcir le porte-oculaire : deux solutions possibles, soit dévisser et enlever le tube allonge (noir sur la Hama 114/1000) et entourer de scotch les oculaires pour ajuster correctement le diamètre. La mise au point se fait avec la crémaillère. L'autre alternative consiste à réutiliser une vieille barlow ou l'immonde redresseur terrestre livré avec en la vidant de ses optiques et en la raccourcissant pour éviter de créer de l'obstruction devant le primaire. On enlève le tube et sa crémaillère, on fend si nécessaire le porte-oculaire et on entre en force la barlow ou le redresseur recoupé dans le porte-oculaire. La mise au point se fait simplement par friction en utilisant la vis de serrage. - Une fois les précédentes opérations accomplies, on peut raccourcir le tube en tôle. C'est important de le faire à la fin car on peut raccourcir... mais pas faire le contraire. Recouper environ 4 ou 5 cm (à ajuster au cas par cas pour ajuster la plage de focalisation correctement) - Après on peut optimiser encore un peu plus : remplacer l'infâme araignée épaisse par une plus fine (à 4 branches fines par exemple, personnellement j'ai opté pour une version à 3 branches avec du fil de fer fileté, fabriqué maison, ou acheté en magasin de modélisme). De plus le support du secondaire est disproportionné et peut-être aminci à la lime pour réduire l'obstruction centrale (avec le diaphragme installé, de 0.42 on réduit à 0.36). Bien garder à l'esprit que toutes ces modifications ne doivent coûter tout au plus que quelques Euros, l'idée étant d'arriver comme moi à 0 Euros en utilisant des éléments de récupération. Pour observer, des oculaires de 10 à 25 mm peuvent être utilisés (de braves Plossl Chinois achetés d'occasion sont très amplement suffisant). Grâce à la lanière ajustable (récupérée sur un sac), plus besoin de monture ou de trépied photo, l'observateur est sa propre monture ! Et la monture équatoriale d'origine peut être revendue, ou échangée contre des Plossl par exemple... Have fun et bonnes observations ! Voici des Photos du Bouzoscope Avant/Après : AVANT : APRES : Albéric -
A mon tour de vous proposer les deux petites géantes gazeuses. Uranus date du 19/08/2012, Neptune du 23/08/2012. J'ai tenté les insaisissables bandes d'Uranus mais rien au final, hormi un artéfact en arc de cercle avec la ACE 1600. Pas mieux avec la Toucam, le disque reste uniforme. Et Neptune est vraiment difficile : d'une part à trouver et d'autre part à imager, vu sa très faible luminosité. La Toucam est à la peine ! Uranus à la ACE 1600 + filtre 21A, taille d'acquition : Uranus à la Toucam Pro2, 130 % de la taille d'acquition : Neptune à la Toucam Pro2, 130 % de la taille d'acquition : Télescope Newton de 400/1800 sur monture LXD 750. Uranus à la Basler Ace 1600 : Capture de 6000 images, Tri à l'oeil, 1800 images conservées, Temps d'exposition 300 ms, Basler ACE 1600 filtre orange 21A + ADC, projection barlow 5X, Uranus/Neptune à la Toucam : Toucam Pro 2 flashée SPC900 mode optimisé, filtre Ir, mode 5 images/secondes (soit temps d'exposition de 200 ms), Tri manuel de 4 captures de 2200/ 2500 imagespour Uranus et de 3 captures de 2000 images environ pour Neptune. Dans tous les cas : traitement Registax et Iris. Retouches cosmétiques sur Photoshop. 17 Captures de 1600/1700 images environ par canal, 25 image/secondes, + Roue à filtre R,V B Orion. Tri à l'oeil de chaque capture, traitement Registax 6 (et Registax 5 dans certains cas) puis Iris, Winjupos pour le recallage des couches RVB de Jupiter. Puis second recallage des couches réalisé sur Ganymède. Photoshop pour équilibrer et recadrer le tout. Albéric
