Courber des tubes de carbone 10 mm, possible?

[chatbleu54]

Hello



Les cannes à pêche !!! Mais bien sur, j'en ai vu pliée à plus de 90° sur une courte distance, avec un gros poisson au bout ! Et ça ne casse pas ! Est ce que les tiges de cerf-volants ont la même résistance ?

J'ai vu ça aussi :

http://carbon-shop.fr/product_info.php?cPath=141_73_107&products_id=1138



19.10 € les 2 m pour 100 gr ! Et renforcé avec de la fibre de verre à cœur ! ça ressemble aux premières cannes à pêche en composite carbone/fibre.



Eric



Oups, pas la bonne mesure, voilà la bonne, 8 intérieur et 10 extérieur. 15.20 € pour 90 gr les 2 m !

http://carbon-shop.fr/product_info.php?cPath=141_73_107&products_id=400



Eric

Modifié 6 février 2016 par chatbleu54

[Invité]

Attention, les cannes à pêche sont etudiée pour se courber, les fibres de carbone sont appliquées en fonction,elles n'ont que tres peu de rigiditéen longueur.

Ici il me semble que l'on cherche des tubes rigides mais que l'on peu neanmoins courber en force.

[chatbleu54]

Les tubes proposés ci-dessus ne sont pas des cannes à pêche ! Je prenais les cannes comme exemple. Mais si on peut plier des cannes à plus de 90°, je pense qu'il ne doit pas y avoir de problème sur un tube de 10 ! Mais ce n'est qu'un avis !

Sur les tubes de cannes, plus ils sont résistants et moins ils acceptent de plier ! lapalissade ?

Eric

[Invité]

Les tubes proposés ci-dessus ne sont pas des cannes à pêche ! Je prenais les cannes comme exemple. Mais si on peut plier des cannes à plus de 90°, je pense qu'il ne doit pas y avoir de problème sur un tube de 10 ! Mais ce n'est qu'un avis !

Sur les tubes de cannes, plus ils sont résistants et moins ils acceptent de plier ! lapalissade ?

Eric



Les tubes de canne à pêche ne sont pas faits comme des tubes classiques: il faut qu'ils ploient, pas les tubes qui nous concernent.

[Dédé de St Fé]

Je ne vois pas l'avantage de courber les tubes !

[ZITO]

Je ne vois pas l'avantage de courber les tubes !



Salut Dédé

L'avantage c'est que cela diminue/élimine les vibrations .

[chatbleu54]

ça reste du carbone, et même si ce n'est pas fait pour ça, ça va plier, le tout est de savoir de combien et quelle est la limite ! c'est ce que demande Lassila ! Il y a aussi les tubes pour les tentes de camping, mais eux sont fait pour plier !



Eric

[Fred_76]

Avec un peu d'entrainement, tu devrais pouvoir y arriver avec ton tube de carbone, non ?



"FQNfNris784" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash



Modifié 7 février 2016 par Fred_76

[serge14]

Ca peut être une solution aussi, mais ce n'est pas élégant.

pas simple ... en + du problème qui n'en est pas un à 'un poil' près, lasilla est une femme ;)

sous la chaussette sans doute c'est mieux ! dans la nuit noir on le verra encore moins cet anneau

[yannick78]



Mais l'idée de fixer en diagonal et non en vertical à la base est une solution... Mais ça courberait moins, donc ça transmettrait mieux la vibration.

Et ça c'est hors de question.



Bref, je m'interroge.

Je cherche donc qqun qui me dise: "j'ai essayé, on peut (ou pas)".



Je n'ai pas écrit que tu devais incliner le trou pour ne pas mettre les tubes sous contraintes. En fait, il suffit d'acheter les tubes de 10mm et de faire un test à blanc pour savoir jusqu'où tu peux fléchir les tubes sans les casser et ensuite tu inclines les trous pour reproduire l'exercice avec la bonne flèche sur le télescope.



Yannick

Modifié 7 février 2016 par yannick78

[Lasilla]

Bon, plein de bonnes idées...



1. L'anneau ne le séduit pas, mais c'est une solution facile et à moindre coût, et un plus ça tendrait la jupe pour éviter l'obstruction, et la masse en plus n'est pas un pb pour l'équilibrage, au contraire.



2. Le 8 pultrudé est à tester, ça pourrait peut être suffire, et si ça va pas, je réutilise les tubes pour refaire le Sac à Main (Strock de 200/1000 qui ne le plait pas).



3. Si le 8 pultrudé se courbe trop bien, le 10 à fibre droite devrait se courber lui aussi, donc ça résoudra le pb!



Merci à tous pour vous idées et vos contributions !

(Vi Zito... Je viens de ranger mon garage, ensuite je range l'atelier, et je sais que dans un atelier propre, avec le retour des températures clémentes, ça va me chatouiller... Y'a même D des idées de tables équatosqui m'asticotent, là... )

[PierreDesvaux]

Salut salut!!



- Courber les tubes de 8 de chez Décathlon, on y arrive, parce qu' on ne sait pas vraiment si c'est du carbone ni comment c'est fait...



- Courber du 10 mm avec un flèche de 20 cm sur 1,3m, acheté chez un vrai vendeur de vrais tubes carbone (pultrudés ou pas), faut pas y penser.



Cela va casser (et cela fait très mal, les éclisses de carbone, surtout si cela pète soudain...) ou plutôt, ce sont les attaches en bois qui vont casser...



- Désolé de le dire si crûment, mais si tu prends du 12x14 à 19,8€ les 2m, non courbé, ton télescope sera bien rigide et ne vibrera pas...



(le 10 mm est à 15 € les 2 m)



http://www.tubecarbone.com/category.php?id_category=21





(Au fait, as tu fait l'essai de mettre un poids sur la cage, de l'autre coté du po, pour voir si c'est bien le PO et l'oculaire qui vrillent la structure ?)

[PierreDesvaux]

C'est assez simple à calculer, en tout cas, de faire un calcul comparatif...



Toutes choses égales par ailleurs, la flèche d'une poutre soumise à une force en son centre dépend du moment d'inertie I, qui est égal, pour un tube creux, à D^4 - d^4.



POur un tube de 14x12, I = 17680 mm^4



Pour un tube de 10x8, I = 5900 mm^4



Donc, un tube de 14X12 est 3 fois plus raide qu'un tube de 10x8 .



Or, je viens de faire l'essai sur un tube de 14x12 (je n'ai pas de tube de 10 sous la main)



Pour une longueur de 1,3m, il faut un poids de 3,8kg en son centre pour avoir une flèche de 18 mm. Je n'ai pas mis plus, je n'avais pas envie de péter mon tube...



Donc pour un tube de même fabrication de 8x10, avec un poids de 3,8kg, on aurait un flèche de 18x3= 54 mm.



Il faudrait donc un poids de l'ordre de 15 kg pour obtenir une flèche de 20 cm (c'est linéaire)... Mais je pense que dans ce cas, on aura attend depuis longtemps la limite de flambage et le tube aura éclaté. Ou alors, ce sont les attaches qui auront lâché...



(Je ne fais pas la comparaison avec un tube de 8, car ce ne sont pas le même type de tubes et de carbone)

[serge vieillard]

Yo m'dame !

oui, ajouter un chouya de diamètre est bon à prendre, pour une augmentation de poids dérisoire par rapport à l'ajout de rigidité (y compris aux vibrations).

J'trouve aussi que pour ces tubes, et à l'usage, et dans le temps, c'est un "fausse" économie que de prendre du truc "à 2 balles". Un tube bien tissé, bien impégné fonctionne infiniment mieux qu'un truc Décathlon à dimensions égales.



pour répondre à la question de la courbe :

- oui, c'est un chouya moins rigide qu'un "pur" triangle, car on a déjà forcé le départ au flambage. Reste que ce qui reste est loin d'être de la zoubia !!!! (surtout si on a pris de la bonne camelote)

- par contre l'idée est d'avoir un truc autobloquant par arqueboutement des tubes en parte basse, par encastrement, truc qui fait que.... ben ya pas besoin de serrage en bas ! et ça, ca me semble assez génial comme solution sur un 8 tubes !



je pense comme Yann, yaka augmenter l'inclinaison jusqu'à quelque chose d'acceptable, et surtout d'avoir une facitité de mise en oeuvre (s'il faut ployer ça comme un bourin au montage, ça va être pénible, voire chiant si ça saute intempestivement).



Voire que quand on à remarqué ce phénomène (d'autoblocage, sans serrage en parte basse), c'était sur notre T400 club, avé tubes alu de 22 (rigides et droits), et qu'une fois assemblé (et bien serré en partie haute), l'ensemble était autorigide (on ne peut pas déboiter un triangle encastré !). Ici sur les Strock, la courbure nous donnait un "bonus" pour augmenter cette force auto-serrante, et la flexibilité dû grêle dia 6mm aurait diminué cette force autobloquante s'il avait été implanté pour être droit.



La bise !

[Toutiet]

Yo m'dame !

oui, ajouter un chouya de diamètre est bon à prendre, pour une augmentation de poids dérisoire par rapport à l'ajout de rigidité (y compris aux vibrations).

J'trouve aussi que pour ces tubes, et à l'usage, et dans le temps, c'est un "fausse" économie que de prendre du truc "à 2 balles". Un tube bien tissé, bien impégné fonctionne infiniment mieux qu'un truc Décathlon à dimensions égales.



pour répondre à la question de la courbe :

- oui, c'est un chouya moins rigide qu'un "pur" triangle, car on a déjà forcé le départ au flambage. Reste que ce qui reste est loin d'être de la zoubia !!!! (surtout si on a pris de la bonne camelote)

- par contre l'idée est d'avoir un truc autobloquant par arqueboutement des tubes en parte basse, par encastrement, truc qui fait que.... ben ya pas besoin de serrage en bas ! et ça, ca me semble assez génial comme solution sur un 8 tubes !



je pense comme Yann, yaka augmenter l'inclinaison jusqu'à quelque chose d'acceptable, et surtout d'avoir une facitité de mise en oeuvre (s'il faut ployer ça comme un bourin au montage, ça va être pénible, voire chiant si ça saute intempestivement).



Voire que quand on à remarqué ce phénomène (d'autoblocage, sans serrage en parte basse), c'était sur notre T400 club, avé tubes alu de 22 (rigides et droits), et qu'une fois assemblé (et bien serré en partie haute), l'ensemble était autorigide (on ne peut pas déboiter un triangle encastré !). Ici sur les Strock, la courbure nous donnait un "bonus" pour augmenter cette force auto-serrante, et la flexibilité dû grêle dia 6mm aurait diminué cette force autobloquante s'il avait été implanté pour être droit.



La bise !



Tiens, tiens...?!



Un triangle droit non plus (même si un peu moins autobloquant...)

Modifié 14 février 2016 par Toutiet

[Lasilla]

Merci Pierre et Serge!



Je range l'atelier et je me mets à cogiter sur Junior!

(dans 2 mois quoi...)

[Haviorig]

Merci Pierre et Serge!



Je range l'atelier et je me mets à cogiter sur Junior!

(dans 2 mois quoi...)



Soit juste 19 jours avant les RAP

[Lasilla]

On verra... Il marche bien comme ça... Et y'a 7 ans, je crois qu'un mois avant les RAP je n'avais toujours pas de Junior !

[olivdeso]

Bonjour à tous,



Tout est dans le titre...

Bon, je fais quand même le pitch vite fait: j'ai un 350/1600 (Junior) qui fonctionne avec des barres courbes (principe du Strock) en tube carbone de 8 mm. J'avais mis ça à l'époque car ça se trouvait facile et ce n'était pas trop cher...



Pour conserver le poil de collim que je perds à l'horizontal, je me pose la question de passer à des barres de 10... Vu que je pense faire la petite révision des 7 ans à ma bestiole, pourquoi ne pas en profiter?



Il faut donc que je sache si je peux faire fléchir des tubes en carbone de 10 mm et 1,30 m de long pour les courber de 20 cm environ... du tube classique, hein? Pas du pultrudé...



Merci pour vos retours! :-)

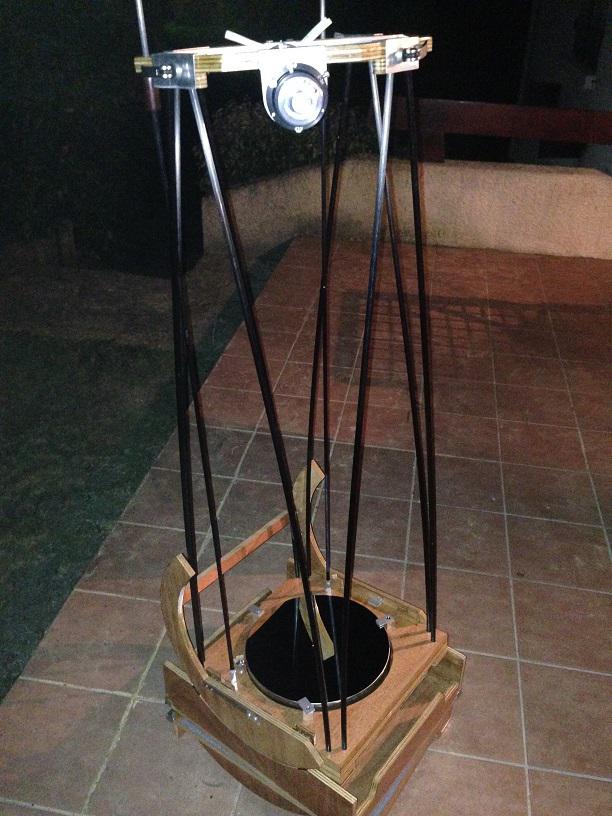

Oui c'est possible.



Tube de 10mm, longueur 1,25m, focale 1380mm







le post ici



http://www.webastro.net/forum/showthread.php?t=128109



TVA = Boubouscope

[Lasilla]

Aaaah, bel engin, j'adore!

Et la preuve par l'essai, y'a rien de mieux! Merci

[olivdeso]

Le 03/02/2016 à 18:10, Lasilla a dit :



Il faut donc que je sache si je peux faire fléchir des tubes en carbone de 10 mm et 1,30 m de long pour les courber de 20 cm environ... du tube classique, hein? Pas du pultrudé...



déterrage, car retour d'expérience :



je confirme. j'ai du 1m24 en 10mm pour un 300 et à l'usage c'est ce qu'il faut.



Au delà de 1m30 peut être même du 12
