Camera CCD fabriqué maison "CAM86"

[Pierre_Ch]

Merci de me rassurer, j'ai modifié un peu mon message, j'ai aussi C32 qui chauffe .. Tu as ça aussi ?

[pagpatrice]

Merci de me rassurer, j'ai modifié un peu mon message, j'ai aussi C32 qui chauffe .. Tu as ça aussi ?



Il me semble pas, mais cela commence à faire un moment que j'ai terminé donc j'ai peu être oublié.

La conso est bonne et la courbe aussi (à part qu'elle est décalée), je pense plus que l'ADC est en cause, mais monte le capteur on verra après.



Tu as juste la carte ? ou il y a autre chose sur l'alim ?

Ton ADC, tu l'as pris ou ?

[Pierre_Ch]

Rien d'autre sur l'alim, je change d'alim pour voir. L'ADC vient de Mouser si mes souvenirs sont bons, ou de Farnell au pire..



Je monte le capteur ce soir.



Merci des infos.



Pierre

[impla007]

Rien d'autre sur l'alim, je change d'alim pour voir. L'ADC vient de Mouser si mes souvenirs sont bons, ou de Farnell au pire..



Je monte le capteur ce soir.



Merci des infos.



Pierre



Quand tu bouges l'offset avec gain à 0, ton min max devrait se décaler tu devrais pouvoir mettre ton min au dessus de 0. Cela devrait te recentrer la gaussienne.

Je ne me souviens plus bien comment cela réagissais sans capteur mais à priori ça a l'air bon.



Sinon, le fdti chauffe pas mal chez moi aussi. Tu alimentes en combien ? 12 ou 8 ? La capa qui chauffe, c'est bizarre ??? Tu as peut-etre de la pate a souder sous la capa (ca m'est arrivé).



En tout cas, tu tiens le bon bout

[pagpatrice]

Je me sens moins seul avec mon capteur crado !



Je crois que vous êtes deux à passer aux tests de refroidissement :

Pour mémoire, j'ai fait une feuille Excel qui pilote la cam avec une macro (sans camview, sans ascom)

Si ça vous intéresse, je documente.

Gilles.

Edit : me suis gourré de fil...



RE

je comptais justement t'en parler quand je recevrais le double étage, donc si tu veux faire un petit tuto à temps perdu

[gehelem]

Question :

Vous utilisez quoi comme filtre IR ?

Je vais sans m'en acheter un pour remplacer celui d'origine

[pagpatrice]

Perso j'en ai pas.

j avais fait quelques recherches et les optolong semblent pas mal et pas cher en passant par aliexpress, mais si tu as beaucoup de PL un CLS-CCD est peut être une bonne option.

[gehelem]

Ok

Donc tes belles photos sont faites avec le filtre d'origine...



J'ai encore fait joujou hier : effectivement sans aucun filte mes étoiles sont empatées

Je vais tout de même essayer de les traiter, mais comme tjrs en linux...

Tant qu'à débuter...

[pagpatrice]

Non je n'ai pas de filtre du tout, plein spectre.

ayant un newton je suis pas gener par la difference de MAP

[pagpatrice]

Ok

Donc tes belles photos sont faites avec le filtre d'origine...



J'ai encore fait joujou hier : effectivement sans aucun filte mes étoiles sont empatées

Je vais tout de même essayer de les traiter, mais comme tjrs en linux...

Tant qu'à débuter...



Tu traite avec quoi sous linux?

Il y a un post qui traîne SIRIL sur le forum au cas ou !



Pierre, alors ??? tu l'as monté ce capteur ?

[gehelem]

Tu traite avec quoi sous linux?

Il y a un post qui traîne SIRIL sur le forum au cas ou !



Pierre, alors ??? tu l'as monté ce capteur ?

Ah bin justement, déjà je cherche !!! :-)

Oui Siril a l'air de faire le job. Je vais l'essayer.

[Pierre_Ch]

Bonsoir à tous !

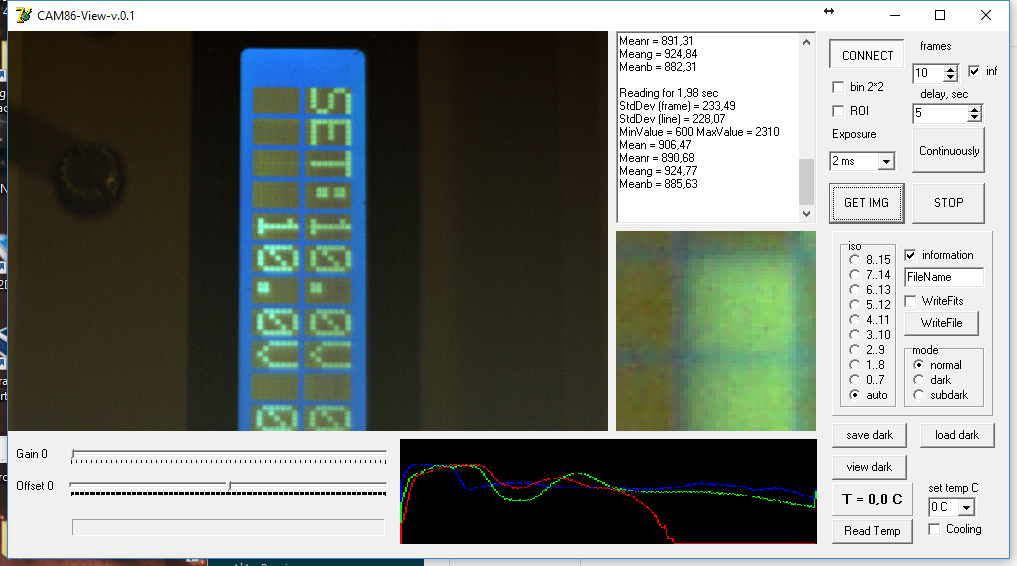

Et bien oui, je l'ai monté ce capteur. En fait je viens de le faire, pas eu le temps hier soir.





Et .... (roulement de tambours...)





Ca marche, j'ai eu ma première image en tenant un 50 mm à la main devant... Bon, c'est tout pourri, par d'IR cut et pas de chambre noire entre l'objo et le capteur...



Mais ça fait du bien :be:





Il faut que je relie la tresse de blindage du câble USB au plan de masse, ça devrait être mieux et que je blinde le câble d'alim mais là déjà je suis content. Je vais pouvoir penser à la mécanique .



Merci Pagpatrice et merci à tous pour ce partage !



Pierre

[pagpatrice]

Super, maintenant le plus dur, la mécanique .



Avant le reste, capteur bien dans le noir, un Offset de 0ms avec la case info de coché, histoire de voir les valeurs.

[Pierre_Ch]

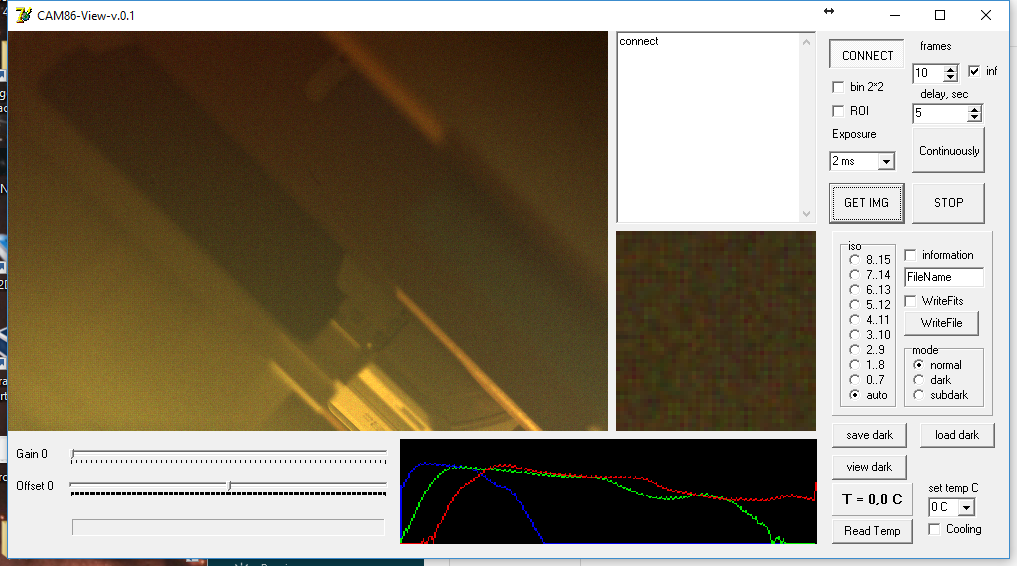

Une autre vue





Ca chauffe vraiment beaucoup et cette capa qui devient brulante.... !

[Pierre_Ch]

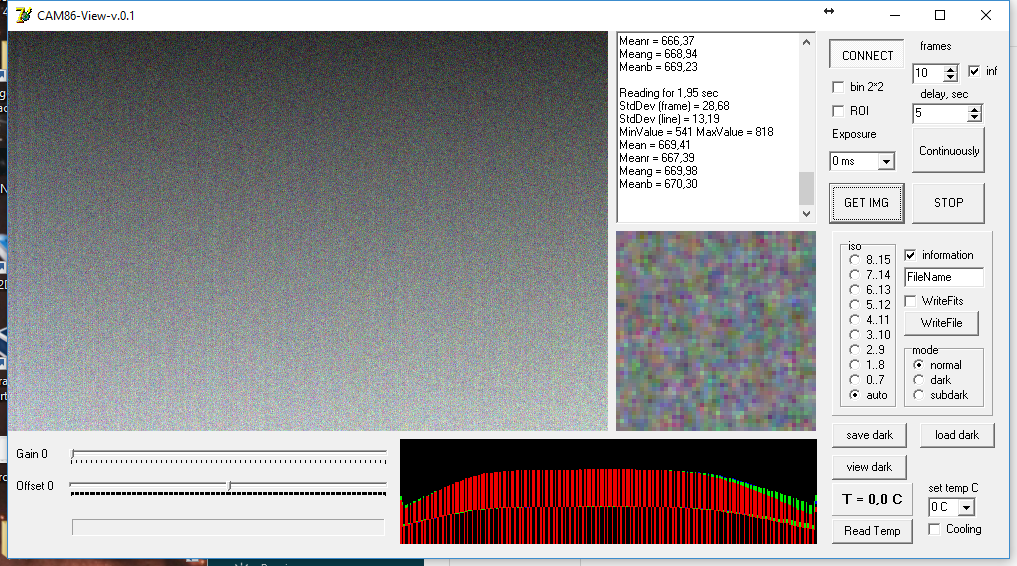

offset dans le noir à peu près et o ms



[gehelem]

Chouette !

Bravo

Pour la chauffe, essaie d'alimenter en 10v

Tu as combien d' ampères avec le ccd ?

[gehelem]

+ tu dois pouvour baisser un peu ton offset : diminue la valeur pour essayer d'être le plus près de zéro possible.

Apres ça ne bouge pas trop en fonction de la temperature, je ne touche plus trop au mien

[Cedric02700]

Bravo Pierre ça me paraît bien parti de ton côté. Étonnant cette histoire de capa qui chauffe je n ai pas souvenir de ça de mon côté.



@gehelem, je n ai pas de filtre non plus devant le capteur, mais je pense que tous ceux que je prendrai à l avenir seront en version CCD.

[Pierre_Ch]

Avec le capteur, j'ai 190 mA avec USB branché et 250 mA quand je vide une image (sous 10V).



Quand je débranche l'USB ça ne chauffe plus...



Je me demande si je n'ai pas un pb bizarre de niveau de masse.



Pierre

[gehelem]

@gehelem, je n ai pas de filtre non plus devant le capteur, mais je pense que tous ceux que je prendrai à l avenir seront en version CCD.

Merci, j'ai aussi un peu réfléchi à ça avec la même conclusion.

Mais faut pas se gourer, ça coute un bras ces machins !

[Pierre_Ch]

En fait ce serait plutôt DD12 qui chaufferait comme une bête... Et du coup par conduction dans le plan de masse, il chaufferait la capa. Ca me parait plus logique.



Comme DD12 c'est le 3,3V, on est clairement sur le plus gros consommateur si j'imagine que le 2950 3,3 v est à fond de courant, il dissipe (12 v-3,3 v)*0,1 A soit 0,87 W.



C'est pas un peu beaucoup pour un TO92 ?

[gehelem]

Avec le capteur, j'ai 190 mA avec USB branché et 250 mA quand je vide une image (sous 10V).



Quand je débranche l'USB ça ne chauffe plus...



Je me demande si je n'ai pas un pb bizarre de niveau de masse.



Pierre

bon déjà on est dans des valeurs homogènes, on a tous à peu près ça.

Tu as une alim de labo ?

[gehelem]

En fait ce serait plutôt DD12 qui chaufferait comme une bête... Et du coup par conduction dans le plan de masse, il chaufferait la capa. Ca me parait plus logique.



Comme DD12 c'est le 3,3V, on est clairement sur le plus gros consommateur si j'imagine que le 2950 3?3 est fond de courant, il dissipe (12-3,3)*0,1 w soit 0,87 W. C'est pas un peu beaucoup pour un TO92 ?

Compare avec ça

http://www.webastro.net/forum/showpost.php?p=2377352&postcount=989

C'est le même ?

[Pierre_Ch]

Oui c'est bien dans ce coin là. Après dire que c'est le 3,3 ou le 5, j'ai du mal mais ça ressemble bien. Donc, ça chauffe et c'est normal....

Ben j'aime pas trop, ça va pourrir le refroidissement par conduction via le broches du CCD et en plus au niveau fiabilité, le MTBF va en prendre un sacré coup...

Y'a pas le même genre de régulateur en boîtier plus gros (TO 220) qu'on pourrait déporter sur la boite ? Bon c'est bourrin mais je préfère chauffer la boite que le PCB...



Aussi, j'ai peut-être un mauvais numéro sur le régulateur, ça arrive ?

Modifié 24 avril 2017 par Pierre_Ch

[gehelem]

Oui c'est bien dans ce coin là. Après dire que c'est le 3,3 ou le 5, j'ai du mal mais ça ressemble bien. Donc, ça chauffe et c'est normal....

Ben j'aime pas trop, ça va pourrir le refroidissement par conduction via le broches du CCD et en plus au niveau fiabilité, le MTBF va en prendre un sacré coup...

Y'a pas le même genre de régulateur en boîtier plus gros (TO 220) qu'on pourrait déporter sur la boite ? Bon c'est bourrin mais je préfère chauffer la boite que le PCB...



Aussi, j'ai peut-être un mauvais numéro sur le régulateur, ça arrive ?



là si je ne me trompe pas je dois dire qu'on est un certain nombre à s'être posé la question et à avoir laissé tomber...

Effectivement ça ne doit pas être bien difficile à changer.

Sur la cam84 j'avais le même souci et j'avais mis des petits radiateurs sur ces réguls (qui sont en CMS sur cette cam)

[Pierre_Ch]

Oui, un to92 c'est capable de dissiper à peu près 0,6 W. On est donc au delà de la limite avec 0,87 W...



Je vais cogiter, mettre un radiateur tubulaire est peut-être possible.



La bonne nouvelle c'est que la caméra fonctionne correctement, je vais rester sur cette super impression pour ce soir.



Pierre

[pagpatrice]

offset dans le noir à peu près et o ms



Celui là, tu le garde dans un coin, c'est ta base quoi que tu fasse maintenant, surveille de ne pas trop t'écarter de ce StdDev.



+ tu dois pouvour baisser un peu ton offset : diminue la valeur pour essayer d'être le plus près de zéro possible.



C'est encore un peu tôt pour faire cette étape



Oui, un to92 c'est capable de dissiper à peu près 0,6 W. On est donc au delà de la limite avec 0,87 W...

En serrant les fesses , un TO220 passe

Modifié 25 avril 2017 par pagpatrice

[impla007]

Oui, un to92 c'est capable de dissiper à peu près 0,6 W. On est donc au delà de la limite avec 0,87 W...



Je vais cogiter, mettre un radiateur tubulaire est peut-être possible.



La bonne nouvelle c'est que la caméra fonctionne correctement, je vais rester sur cette super impression pour ce soir.



Pierre



Super Pierre, une nouvelle cam qui fonctionne.



Pour éviter trop de dissipation thermique j'alimente la cam en 8V. Comme cela DD12 ne se prend plus que (8-3.3) * 0,1 = 0,47W. Certes c'est encore chaud mais on est tranquille et ca a le gros avantage de faire baisser globalement (pour tous les régulateurs) la dissipation thermique.

[Pierre_Ch]

Pour éviter trop de dissipation thermique j'alimente la cam en 8V. Comme cela DD12 ne se prend plus que (8-3.3) * 0,1 = 0,47W. Certes c'est encore chaud mais on est tranquille et ca a le gros avantage de faire baisser globalement (pour tous les régulateurs) la dissipation thermique.



Oui, j'essaye ça ce soir, cette idée me plait bien, je n'avais pas encore creusé la limite min de tension...



Pierre

[pagpatrice]

Pour éviter trop de dissipation thermique j'alimente la cam en 8V. Comme cela DD12 ne se prend plus que (8-3.3) * 0,1 = 0,47W. Certes c'est encore chaud mais on est tranquille et ca a le gros avantage de faire baisser globalement (pour tous les régulateurs) la dissipation thermique.



Oui, j'essaye ça ce soir, cette idée me plait bien, je n'avais pas encore creusé la limite min de tension...



Pierre



oui MAIS, du coup pour le TEC c'est soit double alim, soit il est sous alimenté (enfin suivant le choix du modèle)
