ELT : avancement des miroirs

[francheu]

Salut,

Pour info REOSC a livré jeudi dernier son premier jeu de segments M1 (18 en tout) à l'ESO. Direction le Chili où ils arriveront dans quelques semaines (mois ?).

Bien que le site historique (ère VLT) soit toujours en région parisienne, c'est l'usine de Poitiers (site Safran Electronics and Defence) qui s'occupe des segments M1.

Il y aurait une centaine de segments en attente d'acceptation par l'ESO, on commence donc à rentrer dans le dur (931 segments à livrer en tout, il y a encore du taf).

J'imagine que l'ESO va faire prochainement une comm' sur le sujet.

Sinon les derniers pétales du M4 (feuille de verre de 2 mm d'épaisseur pour 2,5 m de diamètre en tout) ont été livrés cet été, toujours par REOSC. Étonnamment il n'y a pas eu d'annonce de la part de l'ESO.

Ces pétales sont livrés à ADS-Microgate pour qu'il les installe dans leur structure (6000 actuateurs permettant de déformer en temps réel les pétales afin de corriger la turbulence atmosphérique).

Côté M2 (4,5 m de diamètre, convexe asphérique), ça brille, et même plutôt bien. Le gros bébé est déjà sous la barre des 100 nm RMS de défaut de surface.

Pour le M5, Boostec a terminé le miroir brut en carbure de silicium (SiC). Il devrait partir pour le polissage (toujours REOSC...) d'ici quelques mois.

Et pour le M3, il faudra attendre la fin du polissage du M2 !





[jackbauer]

https://www.eso.org/public/france/news/eso2319/

Les premiers segments du plus grand miroir de télescope au monde sont transportés au Chili

La construction de "l'Extremely Large Telescope" (ELT) de l'Observatoire Européen Austral a franchi une étape importante avec la livraison à l'ESO et l'expédition au Chili des 18 premiers segments du miroir principal (M1) du télescope. Une fois arrivés au Chili, les segments seront transportés au Centre Technique de l'ELT, à l'Observatoire de Paranal de l'ESO, dans le désert d'Atacama, où ils seront préparés en vue de leur future installation sur la structure principale du télescope. Ne pouvant être fabriqué en une seule pièce, M1 sera composé de 798 segments distincts disposés selon un grand motif hexagonal, 133 segments supplémentaires étant produits pour faciliter le recouvrement des segments. Avec un diamètre de plus de 39 mètres, il s'agira du plus grand miroir de télescope au monde.









Modifié 18 décembre 2023 par jackbauer

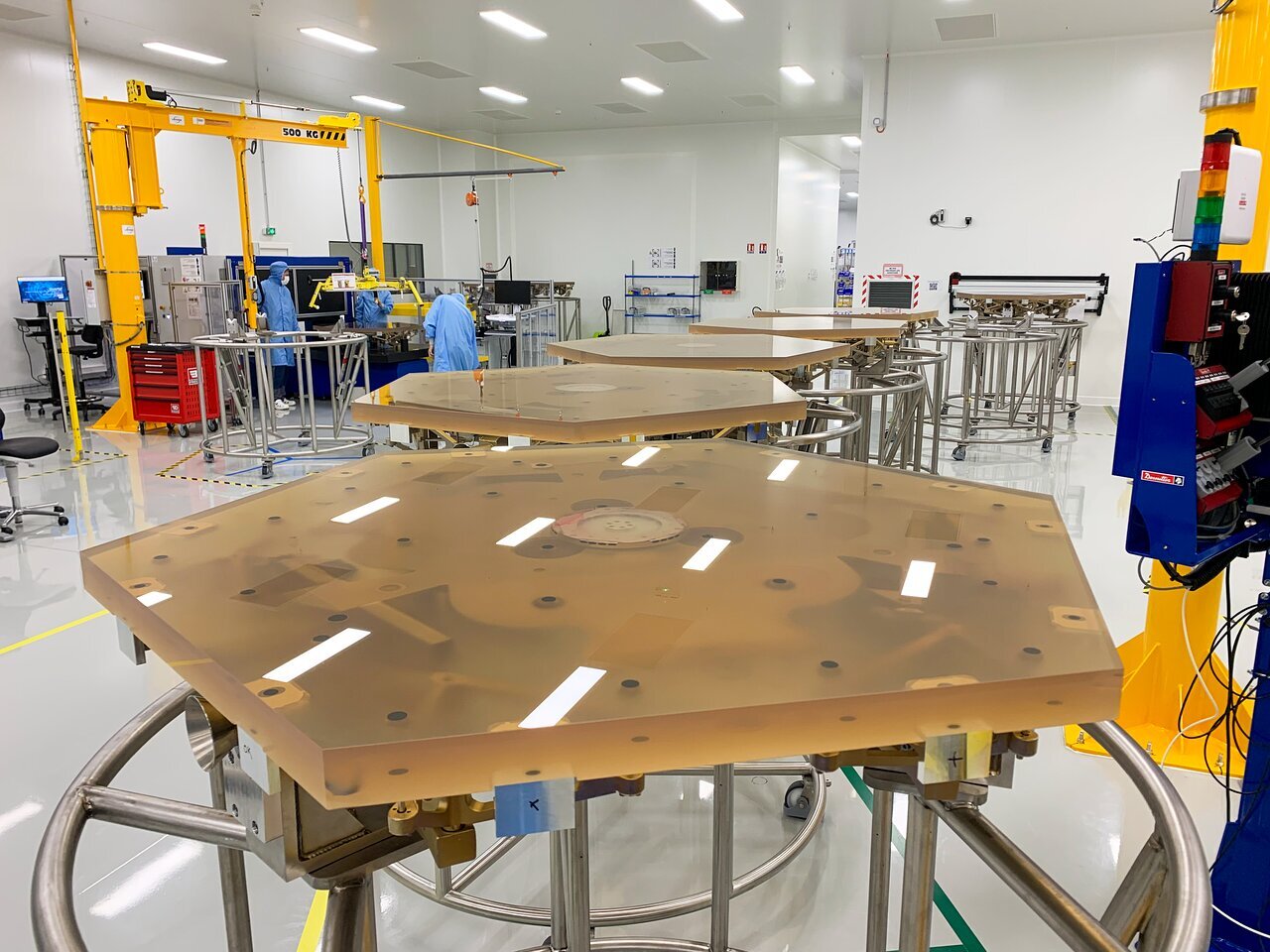

[Moot]

Joli design pour ces tables de bistrot !

[francheu]

Il y a 1 heure, Moot a dit :

Joli design pour ces tables de bistrot !



Certains lorgnent sur les segments non conformes pour en faire de belles tables basses

[francheu]

« Safran Reosc a utilisé une technique appelée faisceau d'ions figurant »

La traduction est bof bof... La version originale est  « ion beam figuring » (IBF), qu'il faudrait traduire en « retouche par faisceau d'ions »

Avec une petite vidéo en prime :





[francheu]

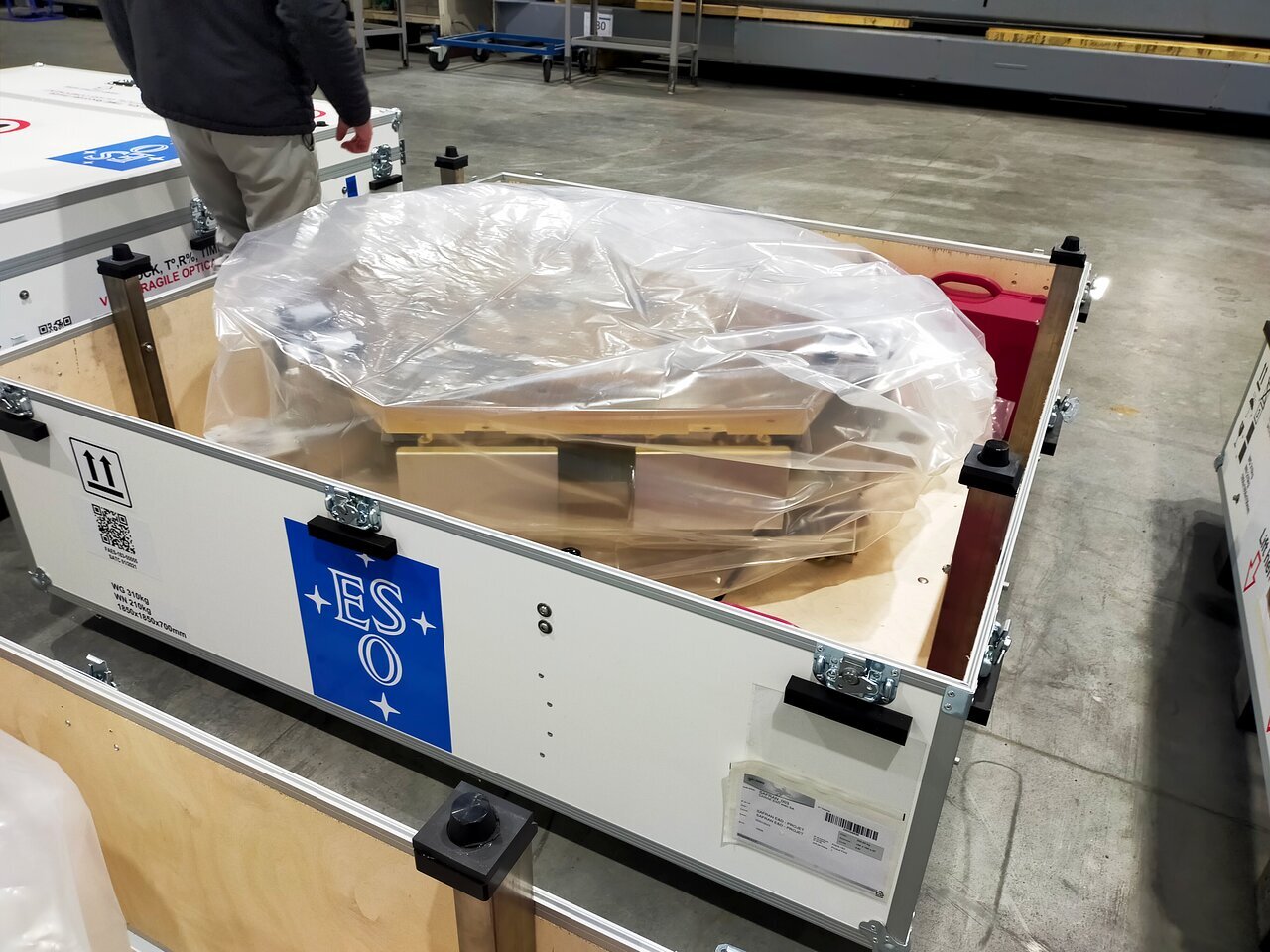

Les premiers segments sont arrivés au Chili !

First segments of ELT’s main mirror arrive in Chile | ESO







[DOM42]

Merci pour toutes ces images 👍

[montmein69_2]

Un chantier d'exception et des éléments de miroirs "haute précision".

Quelles étapes à franchir maintenant pour ces éléments arrivant sur site ? Quelle installation va assurer le "coating"

Je suppose qu'il est difficile d'estimer - à ce stade - le moment  prévu où ces centaines d'éléments seront assemblés  ?

Modifié 18 janvier par montmein69_2

[francheu]

Il y a 10 heures, montmein69_2 a dit :

Quelles étapes à franchir maintenant pour ces éléments arrivant sur site ? Quelle installation va assurer le "coating"

Les miroirs seront traités à la base technique de l'ESO situé au Cerro Paranal (donc du côté du VLT).



Il y a 10 heures, montmein69_2 a dit :

Je suppose qu'il est difficile d'estimer - à ce stade - le moment  prévu où ces centaines d'éléments seront assemblés  ?

Il faut bien évidemment que la monture soit prête, mais l'ESO n'attendra pas que tous les segments soient polis. Le télescope fonctionnera d'abord avec un nombre réduit de segments, puis le primaire sera complété au fur et à mesure de l'arrivée de ceux-ci.
