Démontage d'une 80ED

[cellosolo]

Salut à tous,

Ma lulu customisée version camouflage ayant fait pas mal de km dans la pampa pour de l'ornithologie, elle avait grand besoin d'un nettoyage/réglage complet.

Je suis parti à la recherche d'infos concernant le démontage ... la pêche a été plutôt maigre !

J'me suis donc débrouillé comme j'ai pu avec ce que j'ai glané sur le net et j'en ai profité pour tirer le portrait des différentes pièces détachées.

J'espère ainsi aider les âmes en peine qui souhaite voir comment se démonte la bête ! apparemment tous les modèles de 80ED chinoises sont fabriquées sur le même moule et doivent donc se démonter plus ou moins de la même façon.

La mienne est une skywatcher 80-600 version black diamond.



Finalement le démontage est vraiment simple à faire. Il faut deux clés BTR 6 pans (2 et 2,5mm), un tournevis cruciforme et un chiffon optique pour le nettoyage du doublet ED.

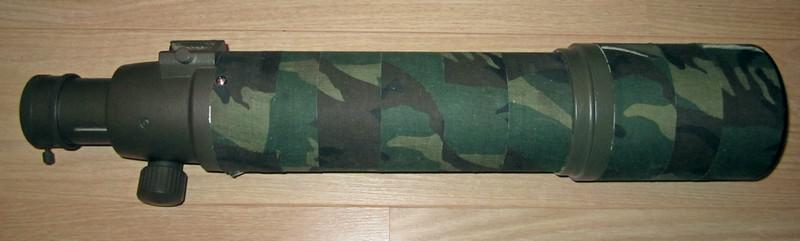

La bestiole avant assaut :

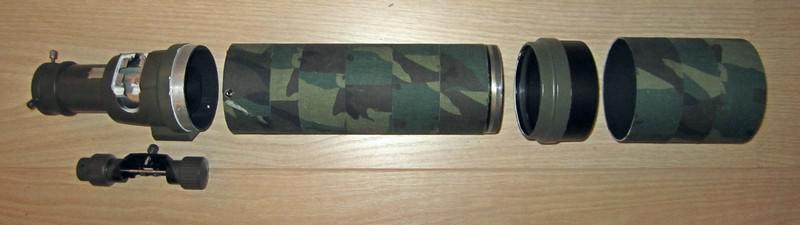

Après passage sous les outils

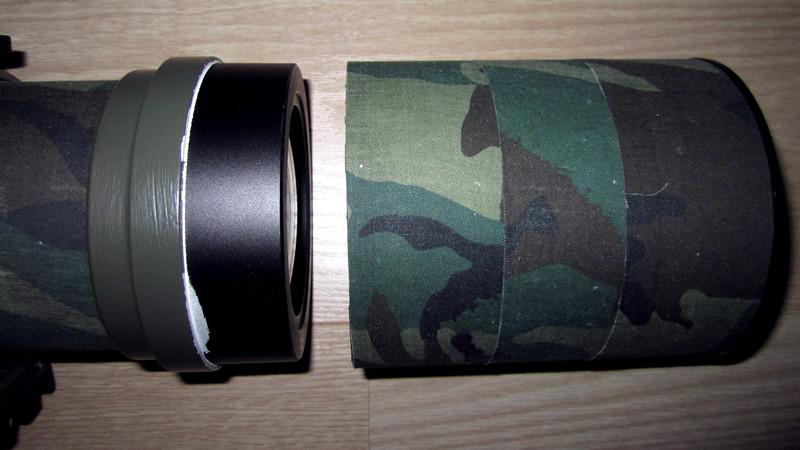

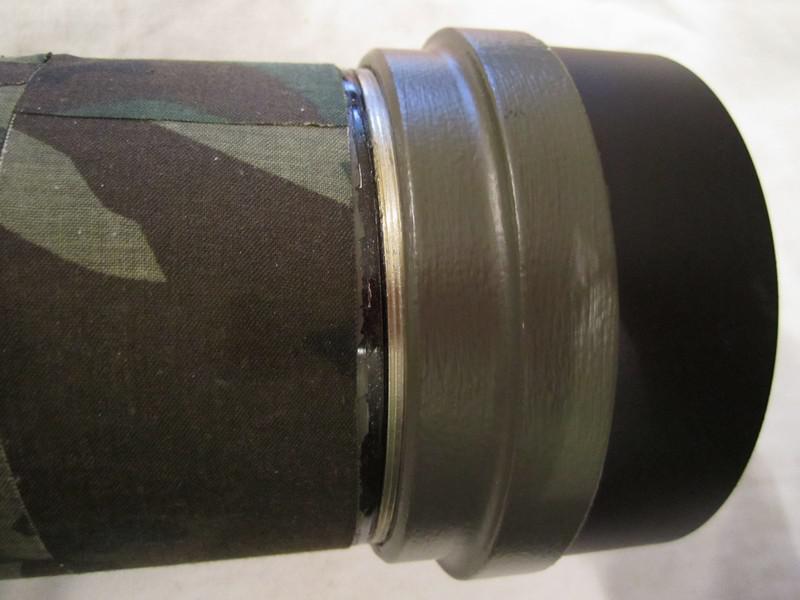

Pour retirer le pare-soleil il suffit de tirer en tournant:

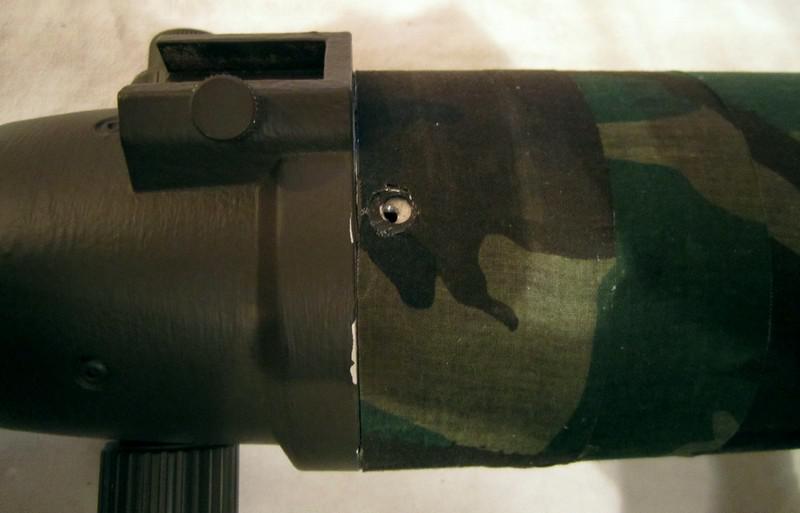

Pour retirer le porte oculaire , défaire les 3 vis qui le maintiennent

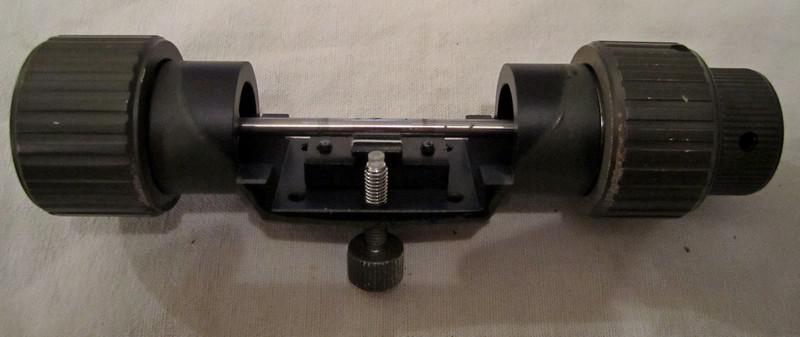

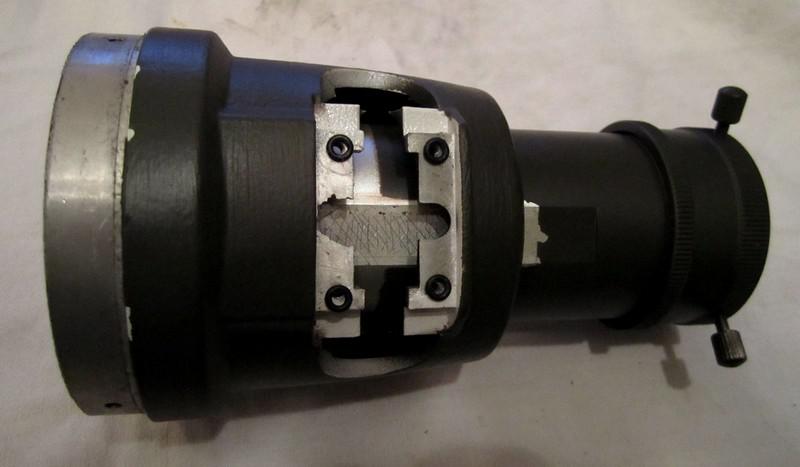

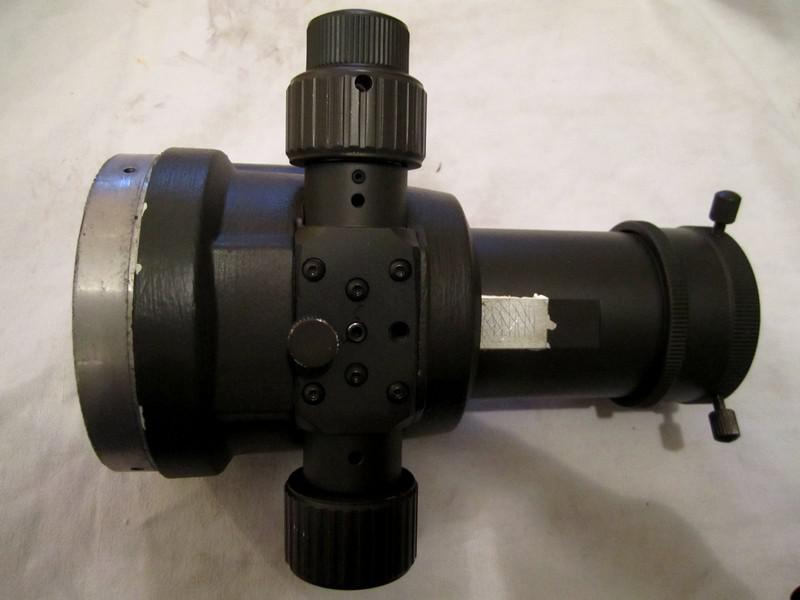

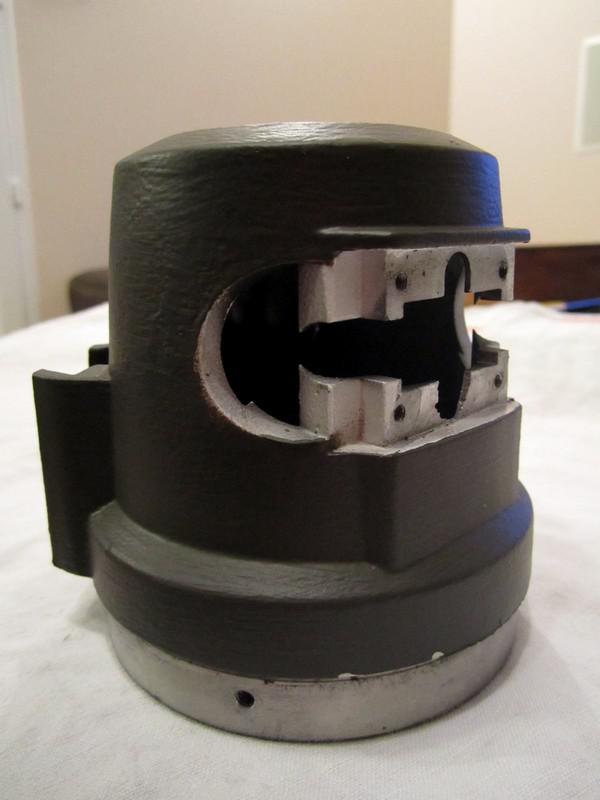

ensuite défaire les 4 vis pour défaire le bloc des molettes (attention aux joints noirs). On s'aperçoit que le système du crayford est vraiment simple à régler finalement.

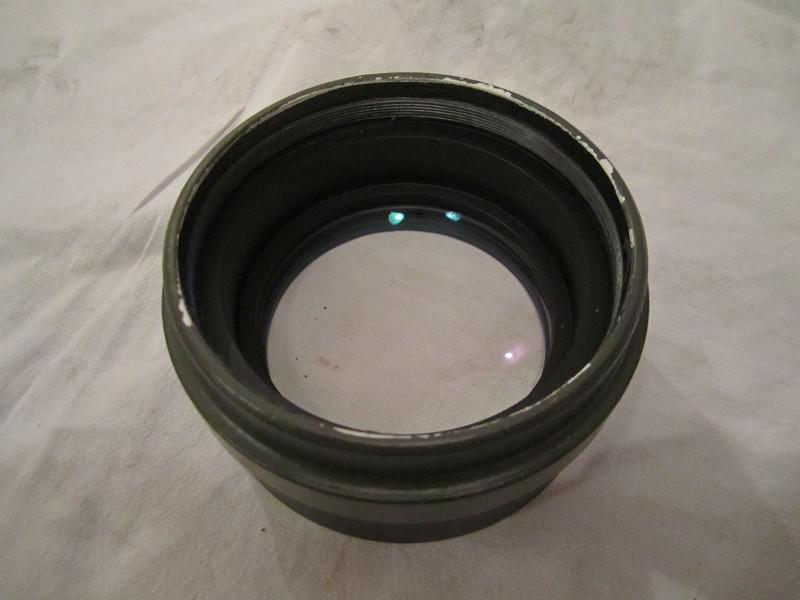

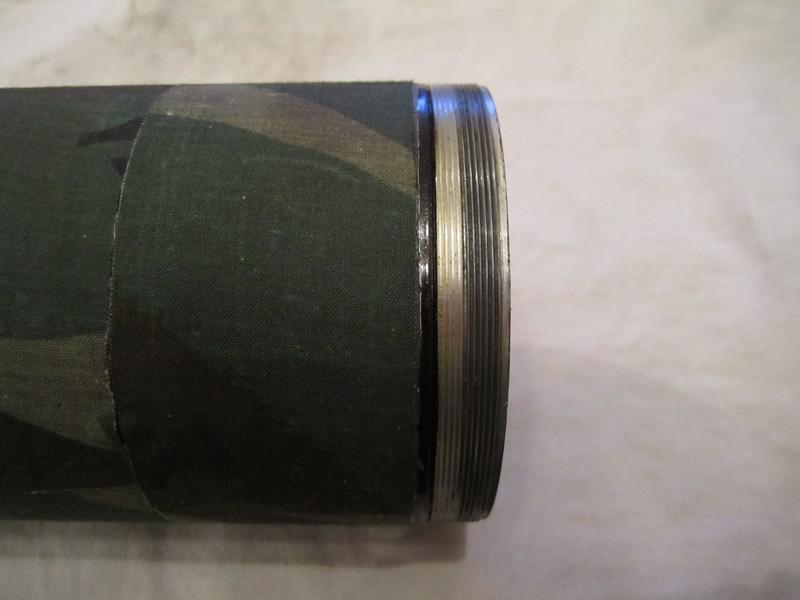

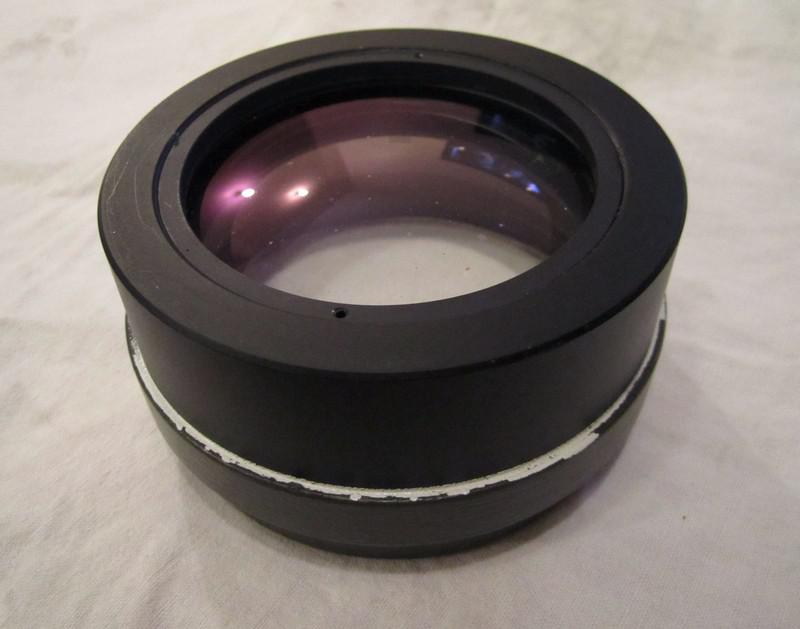

Enfin l'opération qui m'a demandé le plus d'effort est le dévissage du barillet qui était un peu collé par l'huile séchée











Voilou !

[domi]

Démontage façon armée,heureusement que tu avais pas une grenade sous la main

[Raypulsif]

(je remonte ce post qui m'a bien servi aujourd'hui)

[Lune cendrée]

Merci, je découvre votre post , après avoir relancé le sujet sur le forum...

C'est surtout le démontage du pare buée qui m'intéressait, pour faciliter l'accès à l'objectif, en vue d'un nettoyage.

[Iron45000]

Le 17/01/2012 à 22:36, cellosolo a dit :

Salut à tous,

Ma lulu customisée version camouflage ayant fait pas mal de km dans la pampa pour de l'ornithologie, elle avait grand besoin d'un nettoyage/réglage complet.

Je suis parti à la recherche d'infos concernant le démontage ... la pêche a été plutôt maigre !

J'me suis donc débrouillé comme j'ai pu avec ce que j'ai glané sur le net et j'en ai profité pour tirer le portrait des différentes pièces détachées.

J'espère ainsi aider les âmes en peine qui souhaite voir comment se démonte la bête ! apparemment tous les modèles de 80ED chinoises sont fabriquées sur le même moule et doivent donc se démonter plus ou moins de la même façon.

La mienne est une skywatcher 80-600 version black diamond.



Finalement le démontage est vraiment simple à faire. Il faut deux clés BTR 6 pans (2 et 2,5mm), un tournevis cruciforme et un chiffon optique pour le nettoyage du doublet ED.



La bestiole avant assaut :





Après passage sous les outils





Pour retirer le pare-soleil il suffit de tirer en tournant:





Pour retirer le porte oculaire , défaire les 3 vis qui le maintiennent







ensuite défaire les 4 vis pour défaire le bloc des molettes (attention aux joints noirs). On s'aperçoit que le système du crayford est vraiment simple à régler finalement.











Enfin l'opération qui m'a demandé le plus d'effort est le dévissage du barillet qui était un peu collé par l'huile séchée











Voilou !

Si je comprends bien, tu peux démonter le barillet. Cela permet l'accès à la face intérieur de la lentille pour nettoyage ?

J'ai lu ailleurs qu'il y avait un risque d'un mauvais alignement des lentilles ?

Est ce lors de cette opération de démontage barillet ou si l'on souhaite démonter les lentilles du barillet.

Merci d'avance du retour.

[helie]

Tu risques de désaligner le barillet et du coup l'objectif entier si tu n'as pas revissé précisement l'ensemble suivant un repère que tu aurais fait avant le démontage. As tu fait ce repère avant démontage ? Un petit trait au feutre ou un morceau d'adhésif sur le barillet et sur le corps de la lunette ?

[Iron45000]

Il y a 13 heures, helie a dit :

Tu risques de désaligner le barillet et du coup l'objectif entier si tu n'as pas revissé précisement l'ensemble suivant un repère que tu aurais fait avant le démontage. As tu fait ce repère avant démontage ? Un petit trait au feutre ou un morceau d'adhésif sur le barillet et sur le corps de la lunette ?

Bon je pense que je vais m'abstenir trop risqué.  Merci du retour.

[Romehal]

Citation





Le 18/02/2026 à 21:09, helie a dit :

Tu risques de désaligner le barillet et du coup l'objectif entier si tu n'as pas revissé précisement l'ensemble suivant un repère que tu aurais fait avant le démontage. As tu fait ce repère avant démontage ? Un petit trait au feutre ou un morceau d'adhésif sur le barillet et sur le corps de la lunette ?

 Zut je suis entrain de de nettoyer mes 2 lentilles. Je n'ai fait aucun repère. .je vais les remonter au pif. Ca craint un max du coup non?



[Romehal]

Rho... Et puis j'ai tout dégueulassé. Difficile de faire partir des traces doigts au chiffon microfibre.



[polorider]

Il y a 2 heures, Romehal a dit :

Ca craint un max du coup non?

Ah ben oui, et je dirai même plus: ça craint un max...



il y a une heure, Romehal a dit :

Difficile de faire partir des traces doigts au chiffon microfibre.

Un coup de Purosol et il n'y paraitra plus.



il y a une heure, Romehal a dit :

Rho... Et puis j'ai tout dégueulassé.





[Fredo747576]

Romehal



Vas y au papier de verre, ça enlève bien les saletés. Bon ça a d'autres inconvénients pour une lentille mais on peut pas tout avoir.



Non je plaisante, hein  je dis ça parce que j'ai l'impression que tu nous troll un peu non?

[Romehal]

Bin non je trolle pas. Pourquoi? C est pas impensable de faire ces erreurs. J ai un peu salit les lentilles, peut etre desaxé un peu, frotté trop fort a sec avec microfibres. Mais hier ,a 2D, la figure d airy montrait des cercles plutot concentriques et saturne semblait normalement nette. Mais j ai peut etre abimé un peu. Mais elle est loin d être inutilisable.

Modifié 13 septembre par Romehal

[Fredo747576]

Ok mea culpa. Ben t'as eu du bol alors, tant mieux.

[Romehal]

Par contre Jacques Ouille me correspond bien sur cette action. Il fallait que je nettoie l'interieur de la lentille et je suis parti a l'aventure. J'y suis allé un peu bourrin et j'aurais du mettre des gant ou avoir du matériel de nettoyage plus précis.



Vous pouvez me préciser ce que j'aurais du faire (démontage et remontage du doublet) et avoir (matos de nettoyage)??

Merci

[Romehal]

Le 11/09/2026 à 18:12, polorider a dit :

Ah ben oui, et je dirai même plus: ça craint un max...



Un coup de Purosol et il n'y paraitra plus.











En fait c'est pas le barillet que j'ai démonté, j'ai fait" tomber" délicatement les 2 lentilles. Je les ai remise dans le bon sens c'est sur, mais au pif. C'est encore pire je pense 😬!

[Romehal]

@Skywatcher707tu fais bien de rire mais moi je doit pleurer? Quel est le niveau de la bétise et comment puis-je y remédier?

Modifié 20 septembre par Romehal

[polorider]

Il y a 1 heure, Romehal a dit :

Quel est le niveau de la bétise et comment puis-je y remédier?

Réponse:

Le 14/09/2026 à 13:13, Romehal a dit :

j'aurais du mettre des gant ou avoir du matériel de nettoyage plus précis





Le 14/09/2026 à 13:13, Romehal a dit :

Vous pouvez me préciser ce que j'aurais du faire (démontage et remontage du doublet)

Réponse:

Le 18/02/2026 à 21:09, helie a dit :

Un petit trait au feutre ou un morceau d'adhésif sur le barillet et sur le corps de la lunette



Le 18/09/2026 à 13:57, Romehal a dit :

Je les ai remise dans le bon sens c'est sur, mais au pif.

C'est presque un oxymore 😄

Comment peux-tu être sûr de les avoir remises dans le bon sens en le faisant "au pif"?



[Romehal]

Alors oui, je précise: j'ai retiré les 2 lentilles pas le barillet et j'ai remonté "au pif" par rapport à la rotation respective des 2 lentilles et leurs alignements avec le tube. pas totalement au hasard! les faces intérieurs vers l’intérieur et les faces extérieurs vers l'extérieur.

Modifié 20 septembre par Romehal

[Skywatcher707]

il y a 58 minutes, Romehal a dit :

Alors oui, je précise: j'ai retiré les 2 lentilles pas le barillet et j'ai remonté "au pif" par rapport à la rotation respective des 2 lentilles et leurs alignements avec le tube. pas totalement au hasard! les faces intérieurs vers l’intérieur et les faces extérieurs vers l'extérieur.

Je ne riais pas vraiment pour me moquer mais pour "la bêtise faite". Quelle idée de démonter un objectif de lunette astronomique ? A quoi pensais-tu ? Qu'il s'agit simplement de 2 bouts de verres qui s'assemblent et sont placés à l'avant du tube optique ? N'étant pas garagiste, il ne viendrait pas à l'idée de démonter ma voiture car n'étant pas en capacité à la remonter ; mon garagiste, oui, d'ailleurs j'ai vu samedi matin chez lui une 2 CV toutes démontée, mais y a pas d'électronique. 🙂 Si tu as un peu de sous, envoyer (ou aller déposer) ta lunette à Vichy (Medas) ou Colmar (OU). Je vois que tu es à Villeurbanne, un tour à Equinoxe Lyon et elle sera envoyée au siège à Vichy. Nettoyage complet des 4 faces, réassemblage,  repositionnement dans le barillet et collimation sur banc laser.

[Romehal]

OK. Mais elle est loin d'être inutilisable en l'état. Je ne vois pas vraiment de différence en visuel et la tache d'airy est assez symétrique encore. Ca coute combien d'argent cette histoire?

[SMASHY]

Qui peut encore croire qu'une lunette de grande série comme celle-ci est "collimatée " précisément et individuellement à sa sortie d'usine (ce que, d'ailleurs, sa conception ne permet pas) ?

Si ton optique est propre et correctement montée (les lentilles dans le bon sens, pas trop serrées, etc...) dans son barillet, lequel est correctement vissé sur le tube, profite et observe les beautés du ciel sans te poser de questions !

[polorider]

Il y a 5 heures, Romehal a dit :

Je ne vois pas vraiment de différence en visuel



Il y a 3 heures, SMASHY a dit :

Si ton optique est propre et correctement montée (les lentilles dans le bon sens, pas trop serrées, etc...) dans son barillet, lequel est correctement vissé sur le tube, profite et observe les beautés du ciel sans te poser de questions !

👍 tout à fait 👍 Si c'est pour faire du visuel sans chercher la perfection optique c'est jouable.



Il y a 5 heures, Romehal a dit :

la tache d'airy est assez symétrique encore.

Par curiosité comment as-tu fais pour obtenir la tache d'Airy?

[Romehal]

Merci @SMASHY, ca me fait du bien ce que tu dit. Je suis d'accord avec toi. Je m'en sert surtout pour de la photo, donc un usage un peu plus exigeant.



 @polorider J'ai visé Altaïr ou une autre brillante avec un oculaire 7,5mm + barlow x2 et j'ai focusé, défocusé un peu , focusé... J'ai été rassuré.



[polorider]

il y a 50 minutes, Romehal a dit :

J'ai visé Altaïr ou une autre brillante avec un oculaire 7,5mm + barlow x2 et j'ai focusé, défocusé un peu , focusé... J'ai été rassuré.

Ok 👍

Mais là si tu as "focusé" et "défocusé" (donc en intra et en extra focale) il y a de fortes chances que ce ne soit pas la tache (ou figure) d'Airy que tu aies vue mais des anneaux de diffraction.

La figure d'Airy se voit exclusivement au foyer de l'instrument donc avec une mise au point parfaite "aux petits oignons" (comme disait Le Vieux 😄) et avec un très fort grossissement (dans ta manip avec 160 X, tu dois être pas mal 👍mais à 200 X ça serait encore mieux et l'idéal serait à 3X le diamètre donc 240 X ).

Modifié 21 septembre par polorider
Correction de la grammaire et de l'orthographe

[Romehal]

Ok merci!!
