Lunette Admiral 80/1200 - résurrection

Recommended Posts

Bonjour,



Je cherchais une vielle lunette à remettre en état. Après de vaines recherches, j'en parlais au président de mon club d'astronomie. Sa reponse a été :

"Mais oui, le club a une vielle lunette qu'on n'utilise plus. Si tu veux bricoler un peu, tu peux t'amuser."



J'ai récupéré alors la lunette. Bon, j'ai vite compris pourquoi elle n'etait plus utilisée :

- le tube etait marqué et la peinture avait disparu à de multiples endroits,

- le porte oculaire tenait grâce à une vis et à du scotch, les 2 autres vis avaient disparu,

- le pare buée n'était plus cylindrique,

- 2 vis de collimation avaient disparu,

- les optiques étaient très sales (y compris entre les 2 lentilles),

- l'axe du PO était tordu,

Et du crépis (!) "décorait" le tube...



Pour le chercheur, je l'ai retrouvé en pièces détachées dans différents cartons. Son état était très dégradé. Le pare-buée ne tenait plus sur le tube. Le tube avait perdu une grande partie de sa peinture, le porte-oculaire était usé.



Pour la monture d'origine, je l'ai récupérée au fond d'une armoire du club. Elle était très usée et inutilisable en l'état. Le taraudage de réglage de l'axe de la latitude était arraché. Les différents axes de rotation avaient un jeu important et la peinture était abîmée sans compter que différentes petites pièces étaient hs ou avaient disparu.

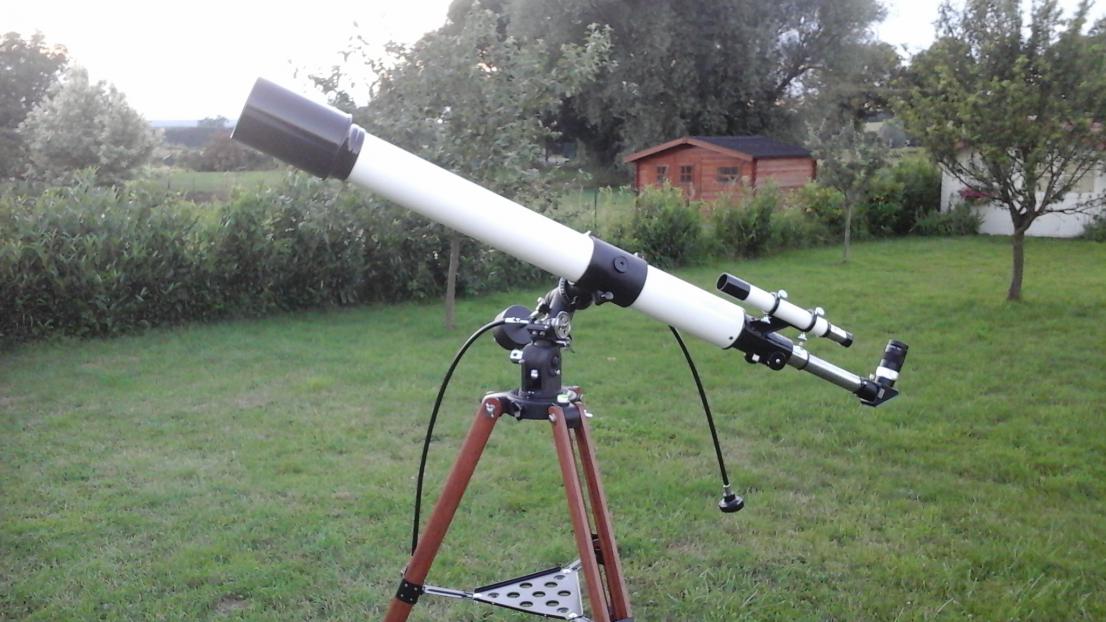

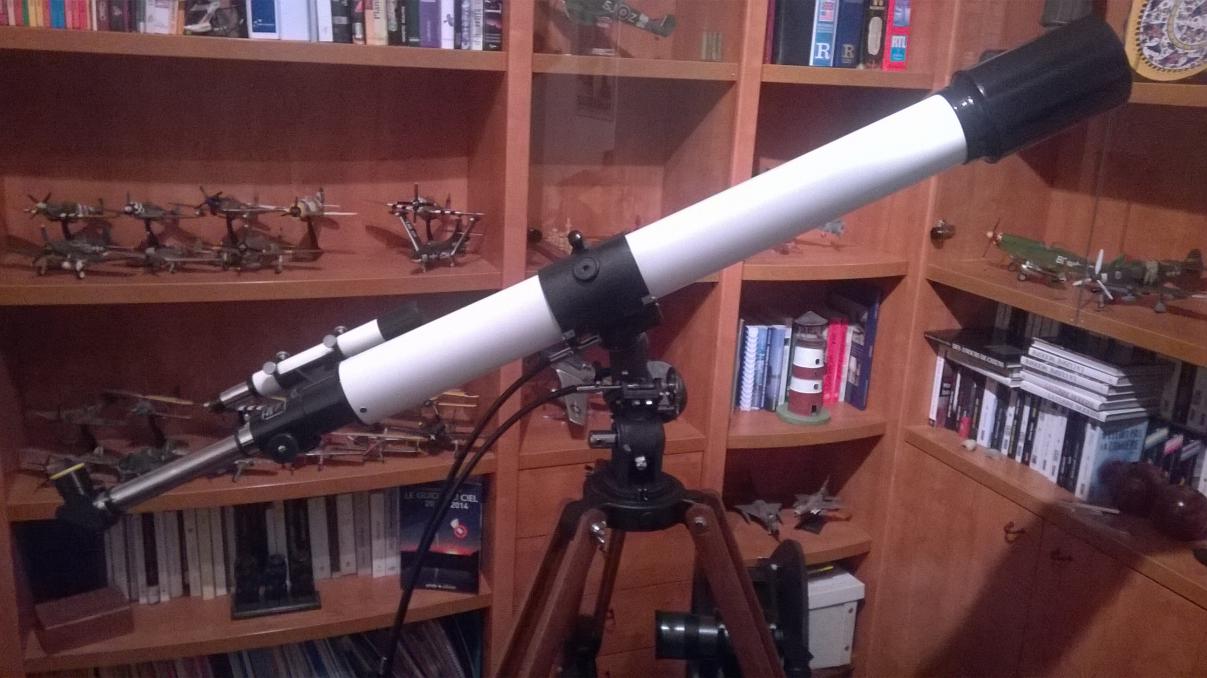

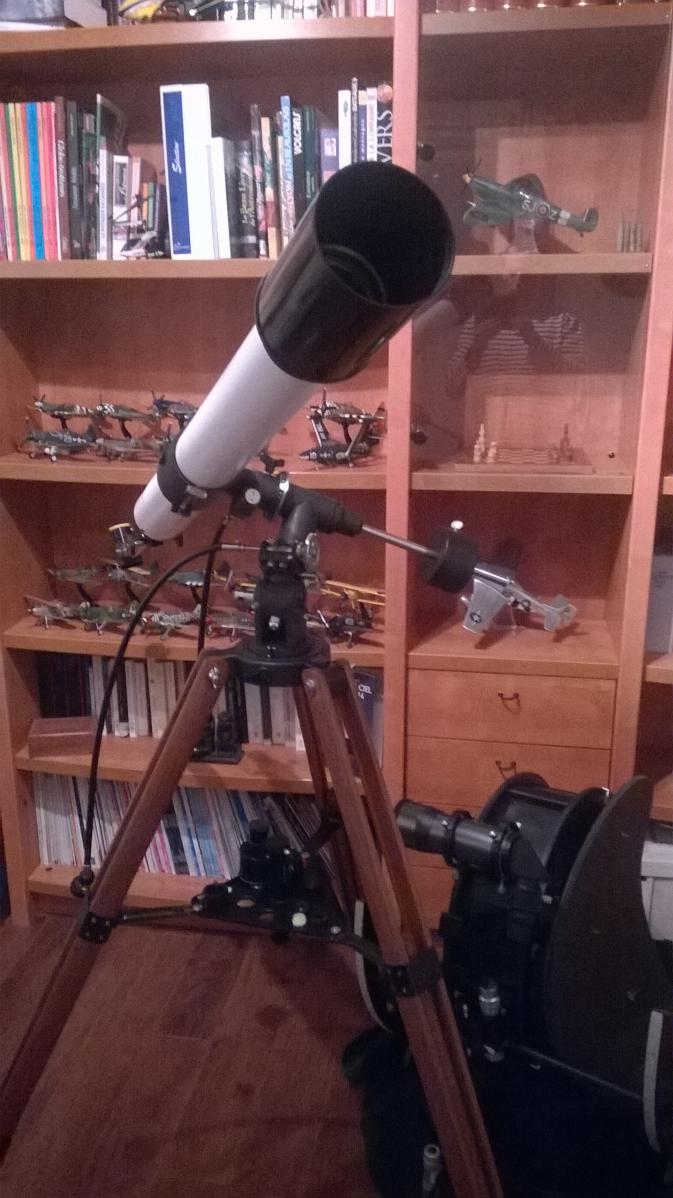

Après environ 80h de travail, cette lunette a repris du service pour ma plus grande satisfaction.



Les résultats à l'oculaire m'ont agréablement surpris. Le chromatisme de cette lunette est négligeable avec son rapport d'ouverture à 15.






Edited by Fredjel

Share this post


Link to post
Share on other sites

Yes ! Magnifique boulot et très belle lunette .



Comment as tu traité le pied en bois pour lui donner ce bel aspect?

J'ai ici un trépied de géomètre, vieux d'une quarantaine d'années et bien défraîchi, que je voudrais rénover et employer comme futur support d'un parallélogramme pour jumelles.

Nettoyage à l'eau oxygénée ? et ensuite ?

Share this post


Link to post
Share on other sites

Le trépied en bois était profondément marqué. Je l'ai complètement démonté et repeint les pièces métalliques.

Pour le bois, je l'ai poncé, bouché les éraflures avec du mastic à bois et reponcé et j'ai appliqué 2 couches de lasures coloris "bois exotique". Le résultat est flatteur.

Edited by Fredjel

Share this post


Link to post
Share on other sites

Pour avoir vu le "avant", "après" et à l'oculaire, bel objet et beau boulot ! Sur les articles de presse archivés au club, on a vu un article avec photo de l'Est Républicain avec cette lunette, datant de 1978.

Share this post


Link to post
Share on other sites

Excellent travail de restauration Fred... Samedi dernier l'image de Saturne était magnifique....

Comme je te disais jadis ces lunettes me faisaient baver ( sans vouloir faire les anciens combattants je me souviens avoir vu ces scopes aux nouvelles galeries à Orléans en 1975 ça coûtait un bras et un rein.....) dire qu'à présent on en trouve dans les déchetteries ça me laisse perplexe :o



Maintenant il faut l'équiper en oculaire dignes de ce nom; les Huygens sont dépassés un ou deux Plossl ou ortho en 24.5mm doivent encore se trouver.... sans doute chez Siebert optics , ou alors des oculaires de microscope à recalibrer de 23mm à 24.5mm

Share this post


Link to post
Share on other sites

Bravo

Une de plus qui reprend le chemin des ciels étoilés

Pour info, ton chercheur est un Meade des années 75/80 utilisé sur les super Meade (très bonne qualité)

As tu une photo d'avant restauration ?



j'avais effectuer une grosse restauration sur ma 76/1400 Astroyokyo


AVANT




APRES



Fab

Edited by Captain Flam

Share this post


Link to post
Share on other sites

Merci pour vos commentaires!



La restauration de ta superbe lunette a été une très grande source d'inspiration pour moi.

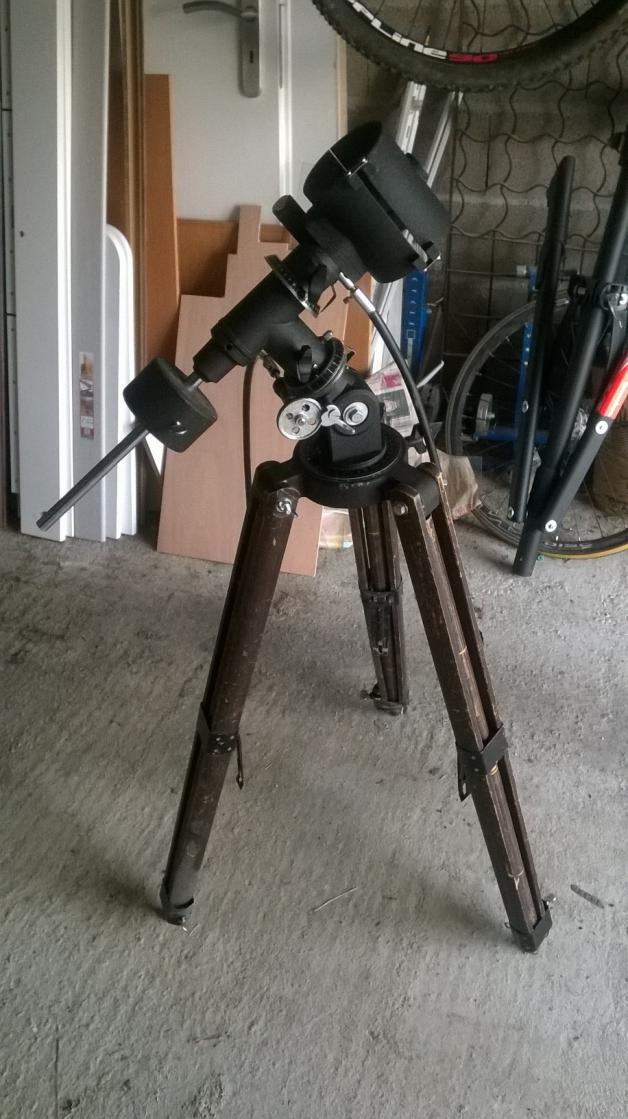

Je n'ai pas de photo de la lunette avant restauration mais elle faisait peine à voir. J'ai par contre une photo de la monture.


Edited by Fredjel

Share this post


Link to post
Share on other sites
Excellent travail de restauration Fred... Samedi dernier l'image de Saturne était magnifique....

Comme je te disais jadis ces lunettes me faisaient baver ( sans vouloir faire les anciens combattants je me souviens avoir vu ces scopes aux nouvelles galeries à Orléans en 1975 ça coûtait un bras et un rein.....) dire qu'à présent on en trouve dans les déchetteries ça me laisse perplexe :o



Maintenant il faut l'équiper en oculaire dignes de ce nom; les Huygens sont dépassés un ou deux Plossl ou ortho en 24.5mm doivent encore se trouver.... sans doute chez Siebert optics , ou alors des oculaires de microscope à recalibrer de 23mm à 24.5mm



Oui, maintenant, je regarde pour des vieux oculaires et RC de bonnes qualités en 24,5 mm...

Share this post


Link to post
Share on other sites

Bonjour

Beau travail on la dirait neuve.

Bonne journée.

Luc;)

Share this post


Link to post
Share on other sites

Quand on lit les dégâts, et qu'on voit la photo du trépied, ça fait peur ! 80 h de boulot, wouah ! Mais le résultat est là, c'est un superbe travail ! Félicitations !



Eric

Share this post


Link to post
Share on other sites

80 heures, cela passe vite à raison d'une à 2 heures par soir.

Il faut y aller par objectif.

Pour moi, c'était d'abord la lunette, ensuite le chercheur puis le trépied et enfin la monture. C'est cette dernière qui m'a donné le plus de fil à retordre avec de gros soucis mécanique.

Mais la première lumière (?) est une réelle source de satisfaction.

Share this post


Link to post
Share on other sites
Guest Wolfan

Bonjour,



Ah enfin Fredjel tu es passé du côté des lunettes ! et à mon avis elle va encore te réserver quelques bonne surprises.



Bon ciel étoilé et lunaire à toi

Share this post


Link to post
Share on other sites
Bonjour,



Ah enfin Fredjel tu es passé du côté des lunettes !



Non, je ne fais pas de sectarisme. Chaque instrument a ses caractéristiques et je prêche la complémentarité.

Share this post


Link to post
Share on other sites

Merci Jean-Seb! Entre temps, j'ai adopté une petite 60/700 sur sa monture azimutale avec un trépied en bois. Je lui ai appliqué le même traitement et le résultat est sympa comme les performances optiques de cette autre lunette "made in japan".

Edited by Fredjel

Share this post


Link to post
Share on other sites
Bonjour Fredjel, ta lunette est splendide. Tu doit avoir un t dans un cercle sur l'etiquette du porte oculaire. Si c'est le cas, c'est une towa, la même que la meade de ce topic:

http://www.webastro.net/forum/showthread.php?t=63920

Elle semble reserver de bonnes surprises.



Effectivement, il y a un T inscrit dans un cercle sur l'étiquette de l'Admiral. Raison de plus de lui faire une collimation digne de ce nom...

Share this post


Link to post
Share on other sites

Après avoir fuiné sur le net, cette lunette est une Towa 339. Admiral est le nom donné par l'importateur.

Edited by Fredjel

Share this post


Link to post
Share on other sites

J'avais loupé ce post! L'état dans lequel se trouvait cette lunette, çà fait peur. Félicitations pour cette restauration, maintenant on attends les CROA!;)



Pour les oculaires, il faut être un peu patient et guetter les annonces, on trouve parfois des Vixen ou mieux des Perl Royal, à des prix dérisoires.

Edited by loulou7331

Share this post


Link to post
Share on other sites

Merci Loulou7331 pour ton passage. Je commence maintenant à avoir quelques oculaires orthoscopiques en 24,5 décents. Mais je bute sur le renvoi-coudé en 24,5 de qualité correcte que je n'ai pas encore réussi à dégoter.



Chab m'a donné un filtre de Herschel en 24,5 et j'ai pu m'éclater sur le soleil profitant d'une fin d'été particulièrement clémente.

J'ai aussi pu obtenir de belles images de la lune avec cette lunette.

Pour les planètes, j'attends que Jupiter monte dans les lueurs de l'aube pour la tester.

Share this post


Link to post
Share on other sites

Bon courage pour ta recherche d'oculaires! N'hésite pas à mettre une annonce indiquant que tu recherches ce genre d'oculaires, nombre d'entre nous en ont qu'ils n'utilisent pas mais ne pensent pas forcément à les vendre vu qui çà se vends assez mal.



J'ai aussi un hélioscope de Herschell en 24.5, mais le problème est que le filtre SUN qu'il faut y associer est légèrement fendu ou rayé, çà me fait un petit trait sur l'image (juste un problème d'ordre esthétique). Si jamais quelqu'un a un filtre SUN en double au coulant 24.5, je suis preneur!;)



Pour le renvoi-coudé je viens de voir çà : http://www.astrosurf.com/annonces/annonce.php3?id=73726

Edited by loulou7331

Share this post


Link to post
Share on other sites

Un site à connaitre en Espagne.

Oculaire 24.5 : http://www.opticamuka.com/ver_producto.asp?referencia=ACCTEL27'>http://www.opticamuka.com/ver_producto.asp?referencia=ACCTEL27'>http://www.opticamuka.com/ver_producto.asp?referencia=ACCTEL27'>http://www.opticamuka.com/ver_producto.asp?referencia=ACCTEL27



prisme de Herschel : http://www.opticamuka.com/ver_producto.asp?referencia=ACCTEL27



Renvoi coudé : http://www.opticamuka.com/ver_producto.asp?referencia=ACCTEL27

Attention pour les RC je n'en vois pas de 24.5 pur, mais des hybrides 24.5/31.75. Peut-être en ont-ils ?



Filtre solaire : http://www.opticamuka.com/ver_producto.asp?referencia=ACCTEL27

Attention il existe pour les filtres solaire deux pas de vis différents.

Edited by bosgi

Share this post


Link to post
Share on other sites

Bonjour,

Je peux te céder pour l'honneur de la vieille dame que tu as ressuscitée l'ensemble vixen en 24.5 qui est dans ma signature : 3 oculaires et le rc à prisme, je tai mis un message en mp!

Share this post


Link to post
Share on other sites

Merci beaucoup pour votre aide!



Vous êtes géniaux ! :fete:

Edited by Fredjel

Share this post


Link to post
Share on other sites
Bonjour,

Je peux te céder pour l'honneur de la vieille dame que tu as ressuscitée l'ensemble vixen en 24.5 qui est dans ma signature : 3 oculaires et le rc à prisme, je tai mis un message en mp!



TychoBrahé69, merci pour ta générosité ! Le RC et les oculaires sont bien arrivés et équipe maintenant la lunette Admiral.



Encore merci!

Share this post


Link to post
Share on other sites

Oui c'est une Towa.

J'ai trouvé la même quasi neuve dans sa boîte d'origine et tout les accessoires.

Etrange la partie porte-oculaire qui se dévisse du tube principal (comme sur une Unitron de 102mm) afin de gagner de la place pour le rangement.

Je l'avais payé 120 euros.

Le même modèle mais sous la marque Meade est ici http://www.marktplaats.nl/z.html?query=F15+%21+Klassieke+80%2F1200+REFRACTOR+op+EQ+met+MOTORdrive&categoryId=0&postcode=&distance=0 pour 175 euros mais avec un moteur.

Finalement je l'ai donné à une de mes petites filles....

Share this post


Link to post
Share on other sites

Oui, à noter que certains moteurs récents qui equipent des "eq3 ou astro3" (pas une eq3 synta) sont compatibles avec cette lunette.

Les chinois se sont fortement inspirés de cette monture japonaise.

Pour ma part, elle restera sans moteur avec ses flexibles trop souples mais ça fait son charme.

Le but n'est pas de la vendre mais de lui redonner vie.



Merci à Chab, Disciplus55 et TychoBrahé69 pour leurs aides à réequiper en accessoires cette lunette.;)

Edited by Fredjel

Share this post


Link to post
Share on other sites

Je suis heureux que cela te permette de profiter des capacités de ta towa !,

Alors quelles sont tes premières expériences en obs visuelle ...?

Dis nous tout !

Un petit croa sur la lune qui arrive ?..
